Электросхема для авто ваз 2107 с объяснениями

Симптомы отказов

Выделяют 2 состояния электроники автомобиля, которые заставляют владельцев седьмой модели выискивать неисправности:

1. Авто не выполняет свои прямые обязанности – попросту «не едет». Это или отказ одной из главных систем, или поврежденная проводка на ВАЗ 2107;
2. Транспортное средство выполняет свои прямые обязанности, но электрические системы порой начинают барахлить — см. к примеру, короткое замыкание ВАЗ 21093.

Начинайте проверку с визуального осмотра

Когда при запуске авто двигатель не заводится, а бензин без проблем поступает в карбюратор либо топливную рамку инжектора, то причину отказа нужно искать в электрической системе:

При карбюраторных версиях, опытный проверяющий сразу обратит внимание на катушку зажигания, трамблер и свечи. Не менее важна и подкапотная проводка ВАЗ 2107;
При инжекторных версиях причиной отказа чаще всего является ЭСУД, которая обрабатывает сигналы датчиков, а далее подает команды для исполнительных механизмов.. Обратите внимание! Довольно часто причиной отказа при запуске мотора могут выступать подгоревшие контакты в замке зажигания

Для выяснения, в какой именно цепи неисправность, необходима заводская схема проводки на ВАЗ 2107. В ней будет указан конкретный потребитель контактной группы и другая полезная информация. Заводская схема, прилагаемая к руководству пользователя

Обратите внимание! Довольно часто причиной отказа при запуске мотора могут выступать подгоревшие контакты в замке зажигания. Для выяснения, в какой именно цепи неисправность, необходима заводская схема проводки на ВАЗ 2107

В ней будет указан конкретный потребитель контактной группы и другая полезная информация. Заводская схема, прилагаемая к руководству пользователя

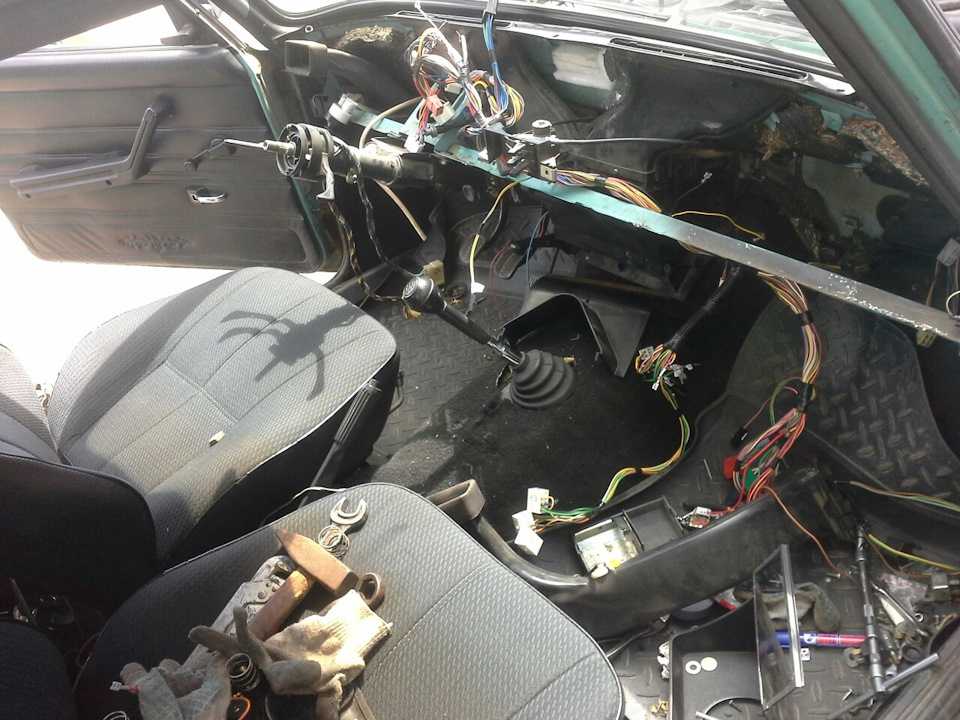

Лада 2107 Моя › Бортжурнал › Замена проводки ВАЗ-2107. Вот уж чего не ожидал, так не ожидал!

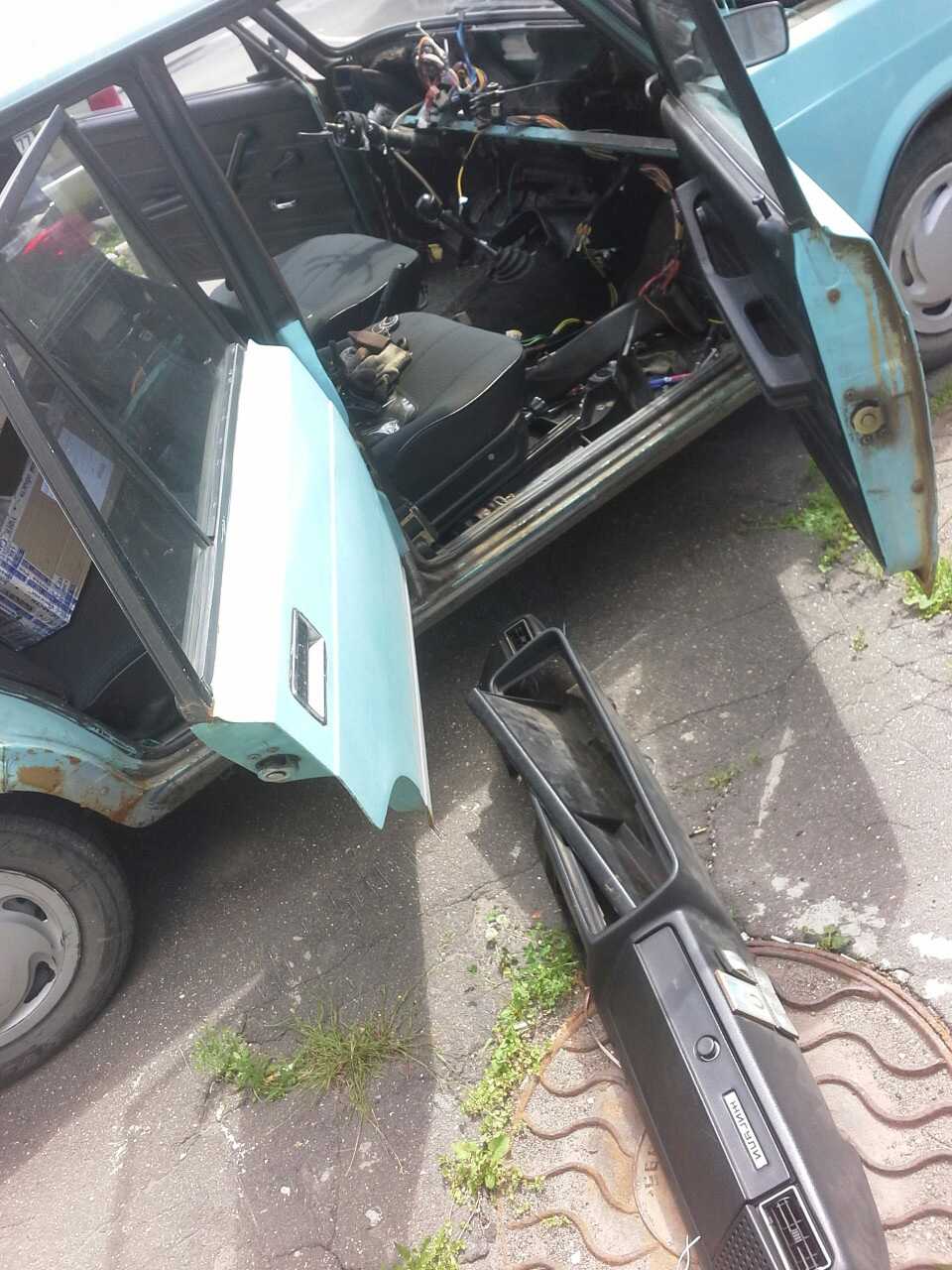

Еще зимой у меня начались глюки с проводкой . На тот момент проблема была решена перемычкой вместо реле стартера и подобные глюки исчезли. Однако спустя пару месяцев началась свистопляска. Периодически стал пропадать сигнал, периодически стала пропадать зарядка, периодически стал пропадать электровентилятор (хотя он и не стоял на машине, но он лежал в багажнике и при попытке его установки на машину он последний раз прокрутился и больше это делать не стал). И потом пропало всё вышеперечисленное. Делать было нечего, решено было менять проводку целиком, т.к. в салоне она была заколхожена неизвестной мне сигнализацией, от которой остались только жгуты проводов, а подкапотная проводка обрадовала меня оплавившимися фишками. Потом я залез в монтажный блок и понял, что его менять тоже надо.

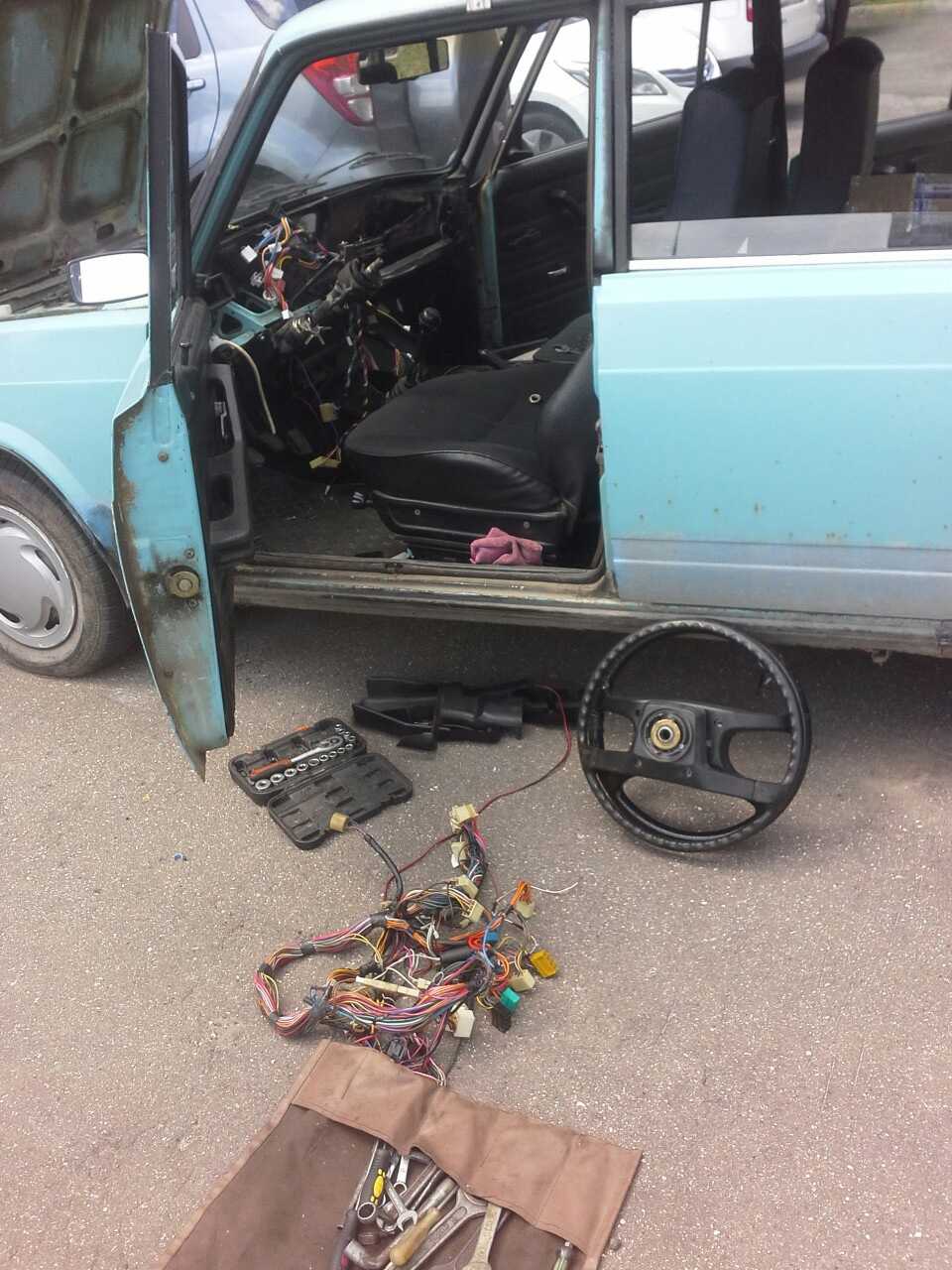

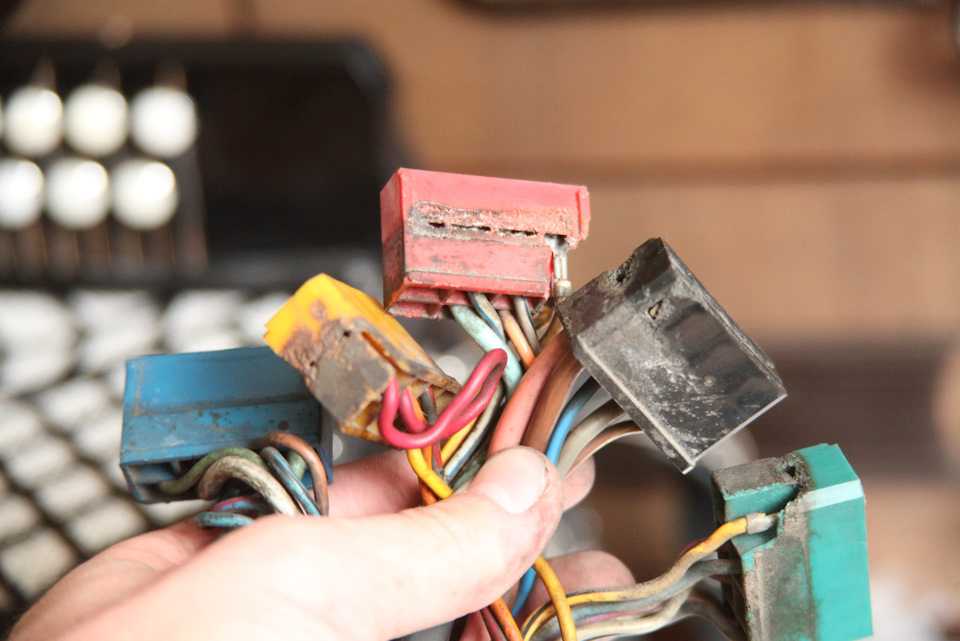

Перед установкой вся проводка была прозвонена тестером на правильность распиновки, практически всё сошлось со схемой (разве только провода включения передних фар на выключателе были отзеркалены и всё). Казалось бы, что проще? Повесил всё на место, воткнул в монтажный блок и всё заработало как и было раньше. А НИФИГА!

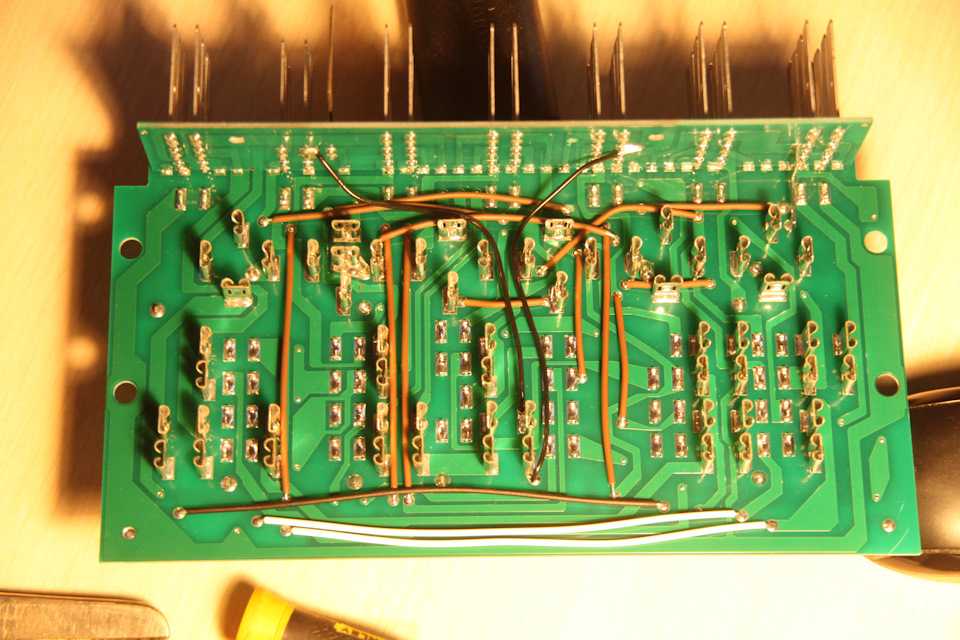

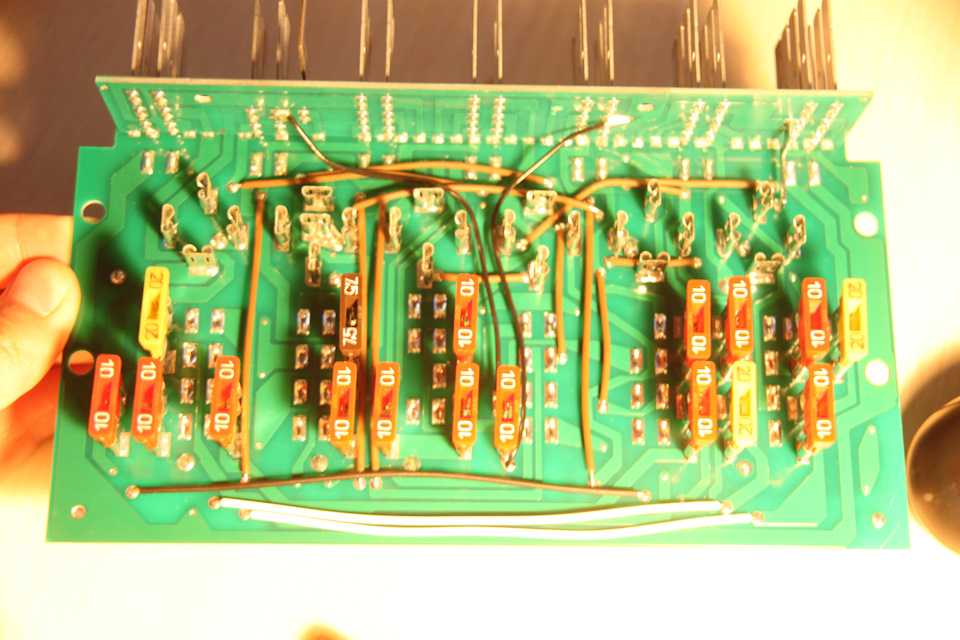

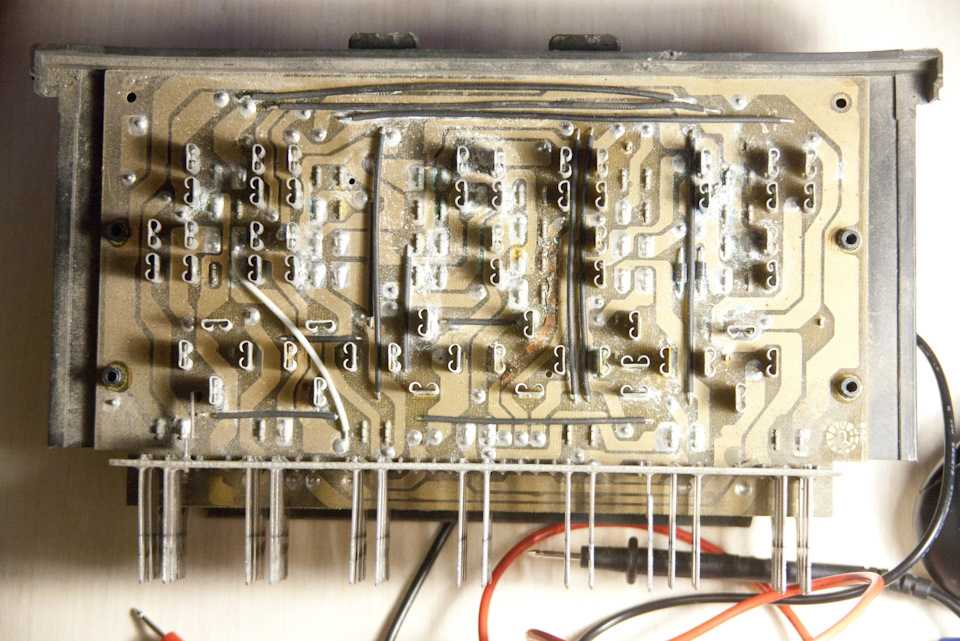

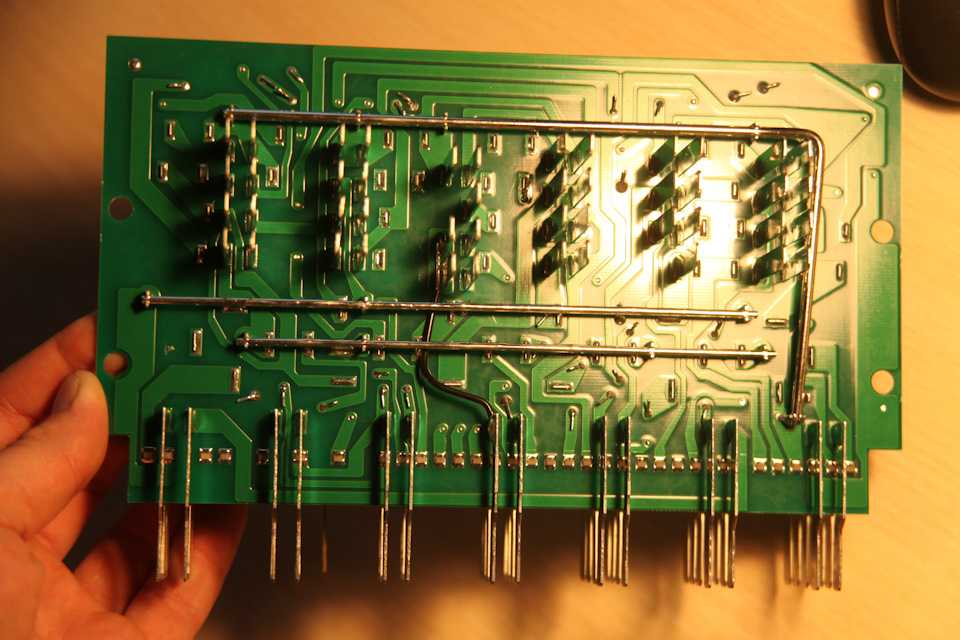

Монтажный блок, как оказалось, имеет отличия, хотя он тоже нового образца. В итоге у меня по старой схеме (а проводка под старую схему один в один) не страбатывает вентилятор при замыкании контактов датчика температуры и постоянно работают фароочистители, т.к. срабатывает реле фароочистителей. Нет, конечно можно их вытащить и не пользоваться ими, но я-то привык ими пользоваться. У меня они и на девятке стояли и работали — вещь в крайней степени нужная. А чтобы не быть голословным — я записал видео, на котором это всё видно.

И если проблема с вентилятором решается легко и надёжно, что собственно я и хочу сделать — собрать независимую от монтажного блока схему на отдельном реле, то решение проблемы фароочистителей для меня куда сложнее, т.к. мне в крайней степени тяжело дружить с электрикой.

Собственно вопрос знатокам. Как решить проблему фароочистителей?

Инжекторный двигатель

Работа двигателя с карбюратором имеет классическую схему:

1. Когда ключ в замке зажигания поворачивают в положение «Стартер», электронная система подает к нему питание.
2. Начинает свою работу генератор.
3. Генератор передает электрический ток на катушку. Она служит для получения высоковольтных токов. На катушку поступают токи низкого напряжения. Проходя через модуль, они трансформируются в высоковольтные и передаются по высоковольтному проводу на трамблер.
4. С помощью высоковольтных токов привод трамблера вращает коленчатый вал силового агрегата. Он в порядке очередности замыкает контакты и подает на свечи электрический разряд.

В контактную систему входят следующие элементы:

• выключатель;
• катушка;
• распределитель;
• высоковольтные провода;
• свечи.

Благодаря распределителю прерывается цепь первичной обмотки модуля зажигания, а затем высоковольтный ток распределяется в нужной последовательности на свечи. С помощью катушки низковольтный ток преобразуется в высоковольтный ток. Свечи воспламеняют топливную смесь в цилиндрах мотора.

Если при повороте ключа зажигания мотор не запускается, то причина может быть в следующем:

1. Разрыв в электрической цепи между генератором и катушкой. В этом случае нужно проверить все контакты и целостность электропроводки.
2. Неисправна катушка. Ее можно проверить с помощью искры: из трамблера вынуть провод и прикоснутся к металлической детали. Если при работе силового агрегата искра появляется, значит, модуль исправен.
3. Разрыв в электроцепи между трамблером и свечами. В этом случае нужно проверить внутри крышки трамблера , находящийся там бегунок, проводку высокого напряжения, соединяющую крышку трамблера со свечами.

После выявления и устранения неисправности в карбюраторе двигатель должен завестись без проблем, если остальные узлы автомобиля исправны.

Бесконтактная система зажигания включает в себя:

• коммутатор;
• выключатель зажигания;
• катушку;
• датчик распределитель;
• высоковольтные провода;
• свечи.

С помощью датчика распределителя передаются управляющие сигналы на коммутатор для образования искры и распределяются импульсы высоковольтного тока по свечам. Функция коммутатора — преобразовывать управляющие импульсы от бесконтактного датчика в импульсный ток, который поступает на первичную обмотку катушки. Таким образом, он улучшает образование искры, если мотор работает на обедненной топливной смеси.

Инжекторный двигатель имеет следующие отличия от карбюраторного:

• электронасос, который служит для повышения давления в топливной системе (в двигателе с карбюратором давления нет, а насос установлен механический);
• топливная смесь образуется в самом цилиндре, а в классическом варианте в карбюраторе;
• за впрыск топлива в цилиндры отвечают электрические форсунки;
• момент, когда необходим впрыск смеси определяет ЭСУД (в карбюраторе смесь попадает при открытии впускного клапана).

Инжекторный двигатель ВАЗ 2107

В двигателе с инжектором большое количество электронных составляющих. Причиной отказа работы мотора может быть неисправность датчиков и проводки.

Найти неисправность в авто с инжектором можно самостоятельно:

• отключить датчик, вынув разъем;
• проверить сопротивление датчика с помощью тестера;
• сравнить полученные результаты с номинальными данными, которые можно взять из таблицы в прилагаемой к автомобилю инструкции.

Обнаружив неисправный датчик, его необходимо заменить.

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка: https://play.google.com/store/apps/details? >

Для ПК также есть отличная интерактивная программа. Ссылка: https://drive.google.com/file/d/0BzBrDqk4Ly-DYmRUWUotenRMQnM/view

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

1. Монтажный блок реле и предохранителей(поз. 1);
2. Инжектор (поз. 3);
3. Электронный датчик коленчатого вала (поз. 16).
4. Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

• Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
• Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
• В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
• Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

25 – Замок зажигания.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

• 1 – головные фонари ВАЗ 2107;
• 2 – боковые повторители поворота;
• 3 – аккумулятор;
• 4 – реле включения стартера;
• 5 – электропневмоклапан карбюратора;
• 6 – внутренний переключатель карбюратора;
• 7 – система геренратора 37.3701;
• 8 – моторедукторы очистителей фар*;
• 9 – датчик включения электродвигателя вентилятора;
• 10 – электродвигатель вентилятора охлаждения мотора;
• 11 – звуковые сигналы;
• 12 – распределитель зажигания;
• 13 – свечи зажигания;
• 14 – стартер;
• 15 — датчик указателя температуры ОЖ;
• 16 – подкапотное освещение;
• 17 – датчик сигнализатора критичного давления масла;
• 18 – контрольная лампа недостаточного уровня тормозной жидкости;
• 19 – электродвигатель очистителя ветрового стекла;
• 20 – блок управления клапаном системы питания;
• 21 – катушка зажигания;
• 22 – электрический двигатель насоса омывателя фар*;
• 23 – электродвигатель насоса омывателя ветрового стекла;
• 24 – монтажный блок;
• 25 – реле очистителя ветрового стекла;
• 26 – реле аварийной сигнализации и указателей поворота;
• 27 – выключатель стоп-сигнала;
• 28 – выключатель ламп заднего хода;
• 29 – реле зажигания;
• 30 – выключатель зажигания;
• 31 – трехрычажный переключатель;
• 32 – выключатель аварийной сигнализации;
• 33 – штепсельная розетка для переносной лампы**;
• 34 – переключатель вентилятора отопителя печки;
• 35 – дополнительный переключатель электродвигателя отопителя;
• 36 – лампа сигнализатора включения обогрева заднего стекла;
• 37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
• 38 – блок сигнализаторов;
• 39 – электродвигатель вентилятора печки;
• 40 – лампа освещения бардачка;
• 41 – выключатели плафонов на стойках передних дверей;
• 42 – выключатели фонарей сигнализации открытых передних дверей***;
• 43 – фонари сигнализации открытых передних дверей***;
• 44 – соединительная колодка;
• 45 – прикуриватель;
• 46 – часы;
• 47 – выключатель освещения приборов;
• 48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
• 49 – указатель уровня топлива;
• 50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
• 51 – спидометр;
• 52 – контрольная лампа включения указателей поворота на приборной панели;
• 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
• 54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
• 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
• 56 – комбинация приборов;
• 57 – эконометр;
• 58 – выключатели плафона на стойках задних дверей;
• 59 – указатель температуры охлаждающей жидкости;
• 60 – тахометр;
• 61 – лампа сигнализатора включения ручника;
• 62 – датчик указателя недостаточного давления масла;
• 63 – лампа сигнализатора включения дальнего света фар;
• 64 – сигнализатор включения габаритов;
• 65 – вольтметр;
• 66 – выключатель сигнализатора стояночного тормоза;
• 67 – выключатель наружного освещения;
• 68 – выключатель обогрева заднего стекла;
• 69 – выключатель заднего противотуманного света с сигнализатором включения*;
• 70 – предохранитель цепи противотуманного света;
• 71 – плафон освещения салона****;
• 72 – задние фары;
• 73 – датчик указателя уровня топлива и резерва топлива;
• 74 – колодки для подключения к элементу обогрева заднего стекла*;
• 75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно. **Модели до 2000-го года выпуска. ***Машины, сошедшие с конвейера до 1998-го года. ****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Подготовительный этап

Для настройки зажигания на автомобиле ВАЗ 2107 особых условий не требуется, операцию можно проводить как в гараже, так и на улице даже зимой. Для работы подготовьте следующий набор инструментов:

• ключ с длинной ручкой для поворота коленвала;
• гаечный ключ на 13 мм;
• отвертка плоская;
• металлический зонд толщиной 0,35 мм;
• ключ для откручивания свечей.
• автомобильная лампочка 12В с пропаянными проводами;

Инструмент регулировки зажигания

Примечание. Вместо специального ключа для поворота коленчатого вала можно использовать обычный рожковый ключ на 36 мм. Если у вас даже такого ключа нет, вам придется ставить метки старым проверенным способом: включить 4-ю передачу и приподнять заднее колесо, повернуть его вручную, проворачивая тем самым коленвал.

В идеале лучше всего иметь в своем арсенале устройство для настройки зажигания на работающем двигателе – стробоскоп. Он оснащен сигнальной лампой, которая одновременно мигает в момент искры в цилиндре, что позволяет увидеть положение насечки на шкиве коленчатого вала на холостом ходу и четко скорректировать угол атаки.

Важный момент. Зажигание настраивается на своевременное появление искры и запуск двигателя, после чего потребуются дальнейшие регулировки. Но последнее не принесет желаемого результата, когда в цилиндрах нет компрессии или ощущаются проблемы с карбюратором. Если не устранить эти неисправности, двигатель останется нестабильным вне зависимости от того, как настроена система зажигания.

Отсюда вывод: правильно выставить зажигание можно в любой момент, но хорошо отрегулировать, только на исправном двигателе и карбюраторе.

Рулевое управление и тормозная система

Автомобиль модели ВАЗ 2107 отличается хорошей управляемостью. Механизм рулевого управления червячного типа достаточно надежен, выработка преимущественно появляется в шаровых наконечниках тяг. Затягивание с ремонтом может привести к их обрыву и потере управления машиной во время движения. Износ втулок маятника сопровождается стуками и увеличение люфтов до недопустимых значений.

ВАЗ 2107 имеет двухконтурную гидравлическую тормозную систему с вакуумным усилителем тормозов. Наиболее частые поломки:

1. Износ тормозных колодок, барабанов и дисков сверх предельного уровня.
2. Утечка тормозной жидкости в результате износа уплотнительных колец и появление каверн в главном тормозном цилиндре.
3. Появление свищей в тормозных шлангах.
4. Заклинивание поршней в цилиндрах исполнительного механизма.

Следует помнить, что правилами дорожного движения запрещена езда на автомобиле с неисправностями рулевого механизма или рабочих контуров тормозной системы. В случае обнаружения поломок такого рода следует вызывать эвакуатор для доставки автомобиля к месту стоянки и ремонта.

Схема электропроводки Ваз 2107 инжекторная проводка

В середине 90-х годов начался массовый переход российских моделей с карбюраторной на инжекторную систему питания. Эта переквалификация коснулась и автомобилей ваз 2107, 21074. В результате модель получила новые элементы, конструктивно отличающие ее от предшественника:

• электрический бензонасос. Осуществляет забор топлива из бака, поддерживая постоянное давление в топливной магистрали. Вариация с карбюратором имела механический бензонасос;
• топливные форсунки, которые осуществляют впрыск непосредственно в камеру сгорания. Поэтому бензовоздушная смесь образуется непосредственно в камере сгорания. На предыдущей модификации смесь образовывалась вследствие открытия воздушной заслонки карбюратора;
• новые блок управления двигателем, который определяет момент впрыска и принудительно совершает его. Топливная смесь попадает в цилиндры принудительно с инжекторной системой, в то время как в карбюраторе подача топлива осуществляется за счет разреженного давления после открытия клапана.

Соответственно, электрическая схема Лады несколько изменилась:

• добавилась колодка жгута проводов к топливной рамке;
• были подведены свои провода от контроллера к жгуту системы зажигания;
• появились датчики радиатора и вентилятор;
• электробензонасос тоже был подключен в схему;
• сам ваз 21074 инжектор получил датчики массового расхода воздуха, кислородный показатель, положения коленвала, а также специальный клапан в самой магистрали.

У ВАЗа с двигателем типа инжектор возникает меньше проблем. Множество электронных реле управления оборудованием вполне надежны. Однако система все же не лишена недостатков. С аккумулятором некоторые зарядные устройства не дружат, блок управления электропневмоклапаном иногда сбоит, не срабатывает включатель света при открытии передней двери.

Помочь разобраться с описанием и ремонтом поможет электросхема ваз 2107 с инжектором. Далее указана цепь для моделей, оснащенных генератором 37.3701.
