3m3-402: модификации, обслуживание, тюнинг, стоимость, отзывы

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

402 Двигатель

Силовой агрегат неприхотливый, в нем нет сложных технических узлов и деталей. Незадача в том, что после каждого пятнадцатитысячного пробега автотранспортного средства, необходимо регулировать клапана работы цилиндров.

Через 10 тысяч километров требуется регулировка, если автомашина использовалась для перевозки грузов.
Необходимо вмешательство после 6000 километров пробега при условии, что 402 двигатель работал на другой марке бензина.

В приведенных случаях нарушаются зазоры фасок клапанов и седел цилиндров.

Несоответствие параметров нарушает работу двигателя, вызывая:

появление стуков в головке цилиндров;
повышенное потребление топлива;
понижение мощности;
увеличение загрязнений выхлопными газами окружающей среды.

Появление характерных признаков является для водителя моментов приняться за устранение дефектов.

Инструкция по регулировке клапанов.

Необходимый инструмент:

отвертка.
ключ рожковый (10,12,13,14).
щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

прокладка клапанной крышки. (обязательно).
герметик (если устанавливаете резиновую прокладку).
шланг отвода картерных газов (если высох).
шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

Снимаем клапанную крышку.
Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

За место винтов заворачивайте шпильки от УМЗ.
На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
Устанавливаете на место клапанную крышку.
Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Как самостоятельно установить зажигание?

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

. Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Нюансы регулировки клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Источник

➤

Возможные неисправности

Рассмотрим возможные варианты основных проблем работы ГАЗ-402, двигатель которого уже не нов и имеет проблемы.

Не запускается. Причин этому может быть множество. Из основных – это проблемы карбюратора и топливной системы.
Неустойчивые обороты, плохой холостой ход. Опять же проблема, скорее всего, в карбюраторе либо неправильные зазоры в клапанах.
Перегрев двигателя

Здесь внимание уделяется системе водяного охлаждения. Это термостат, водяной насос и радиатор.
Расход масла

В этом случае сначала проверяются уплотнения, а потом масляные кольца и сальники клапанов.
Стук в двигателе. Чаще всего эта причина устраняется только солидным ремонтом двигателя.

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине).
Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было отмечено, «3M3-402» сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра.
Порядок работы цилиндров: 1-2-4-3.

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Доработка и установка

Модернизировать агрегат ЗМЗ-402 не составит особых проблем. Многие пользователи стараются при усовершенствовании поменять карбюраторную систему впрыска на инжекторный аналог. В первую очередь, доработке подвергается поршневой блок. Например, вместо штатного элемента монтируют облегченную версию. Это дает возможность усилить крутящий момент и повысить показатели мощности силового агрегата.

На следующей стадии выполняется проточка коленвала и установка вкладышей спортивного образца. В итоге повышается динамика и набор скорости. Проводят манипуляции с блоком подачи и выпуска отработанных газов. Для этого меняют штатные коллекторы на усовершенствованные модификации, а также ставят карбюратор от ВАЗ-2107 или аналог с моноинжектором. Здесь выгода заключается в снижении потребления горючего. Улучшить подачу воздушной смеси дополнительно позволит атмосферный фильтр нулевого сопротивления.

Дорабатывают зажигание ЗМЗ-402. Между контактным и неконтактным типом пуска часто выбирают промежуточный вариант со стартом от кнопки, без использования ключа. В рамках модернизации указанного силового агрегата, такая система стала довольно популярной.

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС.

Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

Совмещенный впускной и выпускной коллектор;
Карбюратор;
Ось коромысел;
Головка блока цилиндров;
Форкамерные клапана;
Клапанная крышка;
Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

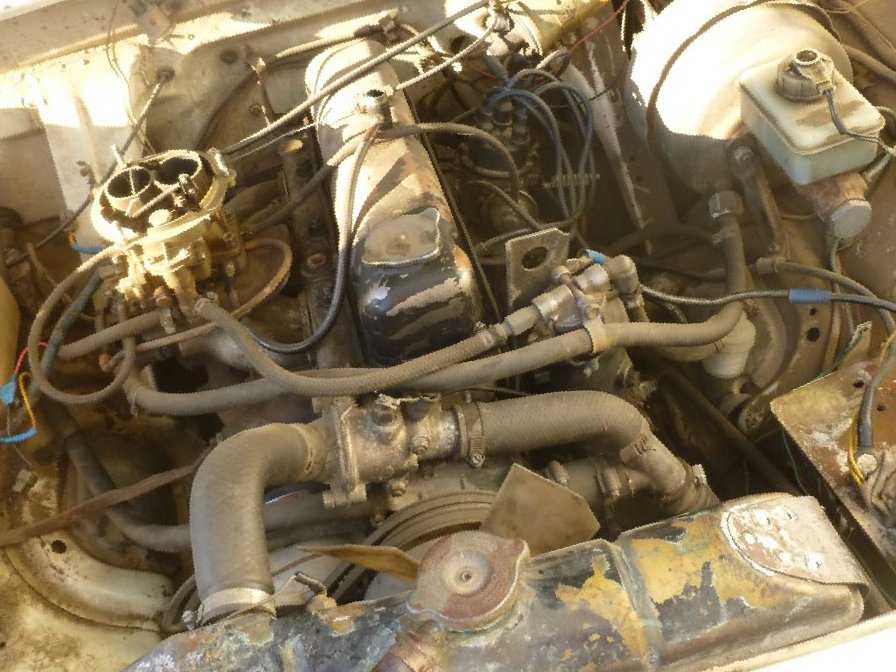

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.
