Замена трамблёра: порядок действий

Замена трамблёра: порядок действий

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Вам нужно взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

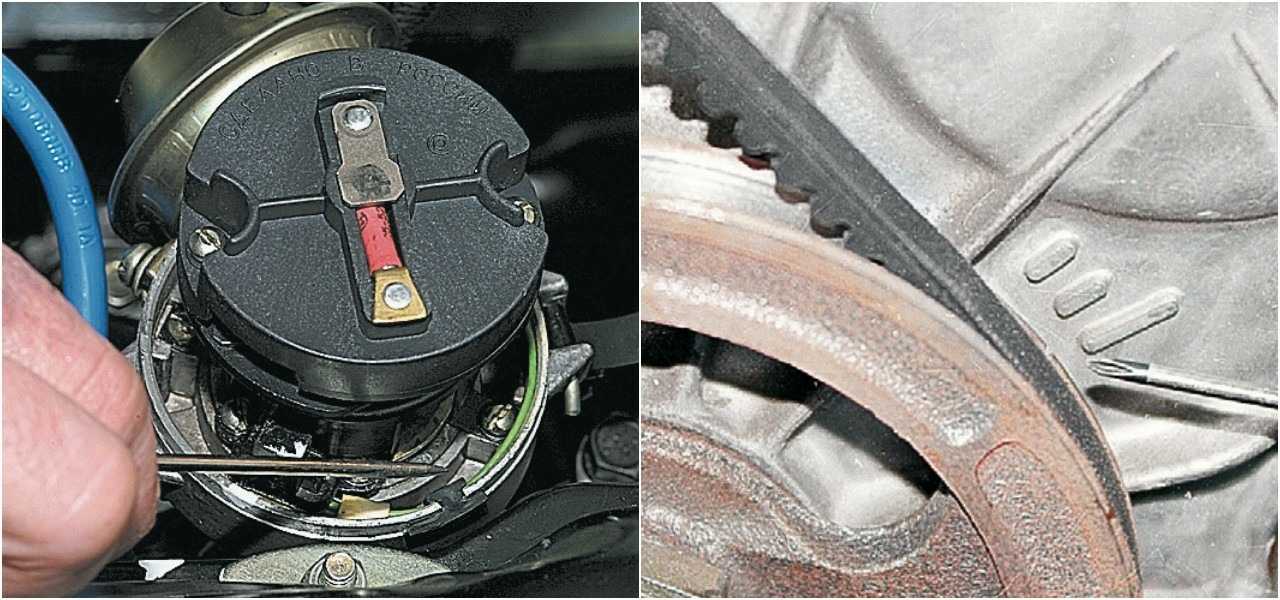

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

как бы все ничего, но. до двух тыщ тупит страшно. после двух едет как надо, даже лучше. а сегодня полез в книжку (так уж вышло, что не раньше).. там написано про метку 8 градусов на шкиве коленвала и про то, что если на первом цилиндре клапан нажат, то провернуть еще на 360 градусов. ну во-первых, до шкива коленвала я так и не добрался, а во-вторых, мне кажется, что клапан был именно нажат.

я накосячил? или достаточно просто отрегулировать угол положения трамблера?

вчера менял прокладу в трамблере. а когда ставил его взад, оказалось, что метки-то я и не запомнил как были.. выставил, значит, я первый цилиндр в ВМТ, совместил метку на шкиве распредвала с меткой на крышке, совместил метки трамблера, трамблер выставил в прежнее положение. завелся. попутно еще подтянул газовый тросик.

как бы все ничего, но. до двух тыщ тупит страшно. после двух едет как надо, даже лучше. а сегодня полез в книжку (так уж вышло, что не раньше).. там написано про метку 8 градусов на шкиве коленвала и про то, что если на первом цилиндре клапан нажат, то провернуть еще на 360 градусов. ну во-первых, до шкива коленвала я так и не добрался, а во-вторых, мне кажется, что клапан был именно нажат.

я накосячил? или достаточно просто отрегулировать угол положения трамблера?

метки запоминать не надо, достаточно было запомнить куда смотрит бегунок. ну на всяк случай маркером пометить. я снимал трамблер несколько раз, даже не заморачиваясь в каком положении поршня. загвоздка только в том, что шестеренка витая на трамблере, и когда ты его вставляешь бегунок немного убегает.. что сразу вычисляется и на второй раз берется поправочка.

что делать сейчас..честно говоря не помню., но знаю, что в книжке был косяк с метками. столкнулся когда клапана регулировал. по книге совместив метку должен быть первый поршень в ВМТ такта сжатия а на деле получался четвертый. (или наоборот. ну не помню. 4 года прошло.)

Система зажигания

Наиболее частой причиной нестабильной работы генератора является образование задымленности и нагара, которые затрудняют запуск, и увеличивают расход горючего. Настройка системы в данном случае включает проверку катушки зажигания, свечи и проверки системы.

Проверьте свечу, которая должна быть чистой и правильно установленной. Если элемент прослужил слишком долго, искра может быть недостаточной мощности и ее лучше заменить на новую.

Внимательно нужно отнестись к установке свечи, так как слабая затяжка может поспособствовать возникновению слабой компрессии в двигателе.

Проверка аппаратами-имитаторами давления

В больших центральных больницах, аптеках, сервисных центрах по медтехнике и специализированных магазинах есть специальные аппараты, имитирующие давление, для настройки сфигмоманометров. Услугами с такими устройствами можно воспользоваться в большинстве случаев за небольшую цену, а часто и вовсе бесплатно. Периодически учреждениями организовываются мероприятия, в ходе которых предлагается проверка без оплаты.

Не во всех перечисленных точках есть описанное проверочное оборудование, поэтому пользователю придется специально узнавать о наличии сервиса для обслуживания измерителей АД. Но надо отметить, что оснащение всегда должно быть в больших медицинских госучреждениях и сервисных точках по медтехнике.

Работа проверочного имитатора давления основывается на нахождении им расхождений проверяемого тонометра по заданным параметрам с эталонными, реальными показателями. Это самый надежный способ анализа измерителей АД.

Не всегда у пользователя есть желание узнавать о проверочном оснащении или отсутствует возможность нанести визит организации, предоставляющей услуги, поэтому методы, как проверить тонометр на точность, анализа правильности работы аппарата в домашних условиях также затребованы.

Как установить привод трамблера, трамблер запорожца

1. Выставляете коленвал в ВМТ 1го цилиндра.

2. Выставляете трамблер с приводом трамблера в нужное положение.

3. Вставляете все вместе в посадочное место.

4. Прокручиваете коленвал на 2 оборота , одновременно, вдавливая трамблер с приводом.

5. Смотрите, если трамблер можно в обе стороны нормально вертеть для последующих регулировок зажигания , так и оставляете. нет — повторяете указанные операции с поворотом трамблера и привода в ту или иную сторону.

Сам трамблер в привод можно вставить только в 1м положении. В приводе имеется 2 паза, а в трамблере — 2 выступа — нужно их совместить. Если не становится, разверните на 180 и попробуйте еще раз.

Комментариев пока нет!

Тонкая настройка: грузики и пружины

Настройка грузиков начинается после этого. Это уже называется тонкой регулировкой трамблера. В данном случае идет настройка УОЗ, за что непосредственно отвечают корректоры – ЦНТР и ВК.

Статья в тему: Как сделать жабры на капоте своими руками

Первый, центробежный регулятор содержит два грузика и две пружины. При вращении распределительного ротора, грузики под воздействием ЦНТР силы расходятся по сторонам. В процессе этого сдвигается вал с кулачками или шторка (если система зажигания бесконтактная). Таким образом, контакты срабатывают заметно раньше.

Грузики и пружины трамблера

В качестве противодействия ЦНТР силе выступают две пружинки, от которых зависит эффективное функционирование всей системы зажигания. Сами пружины разные, и это неспроста так сделано.

1. Первая пружинка длиннее, она в ответе за момент вступления в дело ЦНТР регулятора, осуществляющего натяжение. Одновременно с этим данная пружинка регулирует прямой угол до 1,2 тыс. оборотов в минуту, обеспечивая жесткость.
2. Вторая пружина короче, но она намного жестче первой. Корректирует момент излома, обеспечивая свободный ход.

Эксперты настаивают на том, что второй пружине должен быть обеспечен свободный ход. Однако некоторые автолюбители считают, что от этого возникает нестабильная работа ДВС на малых оборотах. Регулируется, якобы, натяжкой данной пружины.

Что касается ВК или вакуумного корректора, то он способствует возникновению опережения только во время функционирования первой камеры. Другими словами, когда речь идет о частичной нагрузке на силовую установку.

Сам по себе данный регулятор опережения создать не может ни на больших оборотах, ни при нагрузках. Это следует понимать. Да и на ХХ, кстати, тоже.

Видео ниже о работе грузиков на трамблере

Как отрегулировать УОЗ: советы, рекомендации и нюансы работы

Водитель должен знать, как настроить угол опережения зажигания, так как не всегда есть возможность обратиться в мастерскую. Правильное его выставление с учетом особенностей предполагает, что момент воспламенения произойдет до того, как поршень достигнет верхнего значения. Производить работы требуется не спеша, поскольку смещение угла в большую или меньшую стороны отражается на времени, которое потребуется для процесса зажигания.

Для того чтобы произвести отладку на двигателе карбюраторного типа потребуется иметь под рукой простой набор инструментов:

•  Ключи: гаечный (размер зависит от имеющегося двигателя машины) и маховика (он потребуется для того чтобы произвести действия по проворачиванию коленвала);
•  Свеча или свечи зажигания (для замены имеющейся).

В идеале, этот набор должен быть всегда в багажнике машины.

Распределитель и его конструкция

На роторе имеется один основной контакт в центре, а также внешний. Между ними находится небольшое углубление, в котором размещается постоянное сопротивление номиналом 5-6 кОм. С его помощью происходит подавление помех. В крышке распределителя находится контакт из угля (подвижный, внутри имеется пружина), который передает импульс непосредственно от катушки по подвижному ротору.

Во время вращения последнего импульсы через сопротивление переходят к внешнему контакту. А вот внешний контакт уже раздает импульс поочередно на боковые электроды, которыми оснащена крышка распределителя зажигания. Далее импульс высокого напряжения поступает по бронепроводам к свечам. Между их электродами имеется небольшой зазор, в котором и проскакивает искра.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

• двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
• ухудшение динамики движения: вялый разгон;
• повышенный расход горючего;
• хлопки в глушителе;
• вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

• на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
• очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
• минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.

• пустите двигатель и направьте лампу стробоскопа на шкив;
• риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
• если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

• из 1-го цилиндра выкрутите свечу зажигания;
• прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
• одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
• снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
• слегка открутите гайку крепление трамблера;
• один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
• включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
• если она горит, покрутите трамблер, добиваясь ее погасания;
• закрепите трамблер.

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

• прогрейте силовой агрегат до рабочей температуры;
• ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
• добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
• зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Регулируем угол опережения зажигания

Для выполнения этой процедуры существует несколько вариантов, оптимальными являются следующие:

с помощью стробоскопа;

с помощью лампочки;

Настройка с помощью стробоскопа – наиболее быстрый и точный способ калибровки при условии наличия данного устройства. Сначала необходимо подключить прибор к сети машины. Затем следует снять с трамблёра и заглушить трубопровод октан корректора. Вслед за этим прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепёжный болт трамблёра и направляем луч стробоскопа в район шкива. При устойчивых оборотах ХХ вращая корпус трамблёра, устанавливаем первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблёра, закручиванием крепёжного болта.

Настройка с помощью лампочки выполняется при отсутствии стробоскопа. Регулировка производится с помощью двенадцативольтовой лампочки, к которой предварительно подсоединены 2 провода и специального ключа для коленвала.

Сначала вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.

Один провод лампочки соедините с катушкой через кабель, идущий от трамблёра, а другой – с массой кузова.

Центральный кабель трамблёра выньте и подключите на массу.

Открутите немного крепёжный болт корпуса трамблёра.

Включите систему зажигания, лампа должна гореть.

Вращением по часовой стрелке корпуса трамблёра установите положение, при котором погаснет контрольная лампа.

Вслед за этим двигайте корпус обратно до того момента, когда снова загорится лампа.

С помощью болта зафиксируйте трамблёр.

Если на вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, данную регулировку выполнить с помощью лампочки не получиться из-за того, что напряжения, которое имеется на контактах трамблёра, может не хватить для включения лампы. В таком случае настройку следует произвести с помощью диодного пробника или вольтметра.

Регулировка по наличию искры производится на основании того, что искра появляется при размыкании контактов. Предварительно установите коленвал в положение, при котором его метка совпадёт с первым делением на крышке газораспределителя. В этом случае бегунок трамблёра будет находиться напротив силового кабеля 1-го цилиндра. Вытащите центральный кабель трамблёра и расположите его на расстоянии от массы в пределах 5 мм. Открутите крепёжный болт трамблёра и включите зажигание. Проверните корпус в сторону часовой стрелки на 25-30 градусов. После этого медленно двигайте корпус обратно и в момент появления искры, зафиксируйте трамблёр.

Регулировку на слух следует проводить только в исключительных случаях, когда вышеизложенные варианты по той или иной причине реализовать не удалось. Сначала включаем двигатель, а затем ослабляем крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. После этого поверните трамблёр немного по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако, этого будет достаточно, чтобы добрать до ближайшей станции обслуживания или своего гаража, где можно будет выполнить более точную настройку.

Корректировка зажигания трамблером на ВАЗ 21083

Вращая трамблер (распределитель зажигания) в ту или иную стороны можно выставить более раннее или более позднее зажигание. Имея определенный опыт проведения этой корректировки можно с довольно большой точностью выставить начальный угол опережения зажигания не прибегая к помощи стробоскопа.

Помимо этого можно вращением трамблера подкорректировать зажигание под бензин с разным октановым числом (т.н. октан-корректор) тем самым предотвратив детонацию и снижение мощности двигателя.

Устройство для корректировки угла опережения зажигания

Для проведения корректировки момента зажигания на фланце трамблера имеется шкала с делениями и знаками плюс, минус. На корпусе вспомогательных агрегатов выполнен специальный выступ относительно которого эту шкалу можно перемещать. Цена одного деления 8 градусов поворота коленчатого вала. См. фото в начале статьи.

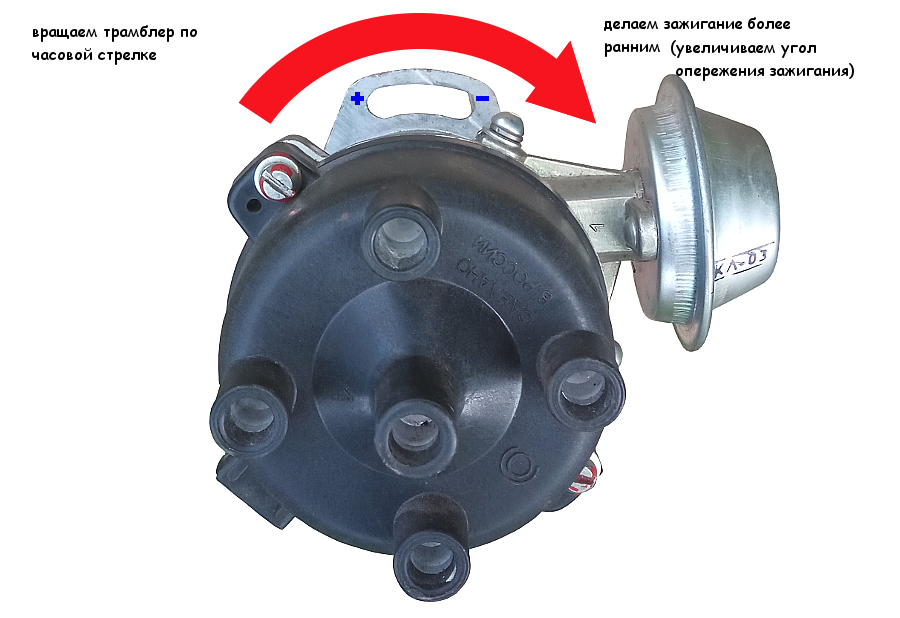

Для увеличения угла опережения зажигания (более раннее) необходимо вращать трамблер по часовой стрелки в сторону минуса на шкале. Для уменьшения (более позднее зажигание) поворачиваем против часовой стрелки в сторону плюса.

На некоторых модификациях распределителей зажигания нет обозначений плюс-минус.

Порядок установки начального угла опережения зажигания

Например, в ситуации, когда трамблер снимался с двигателя и теперь установлен обратно. При этом, как он стоял раньше и какое опережение зажигания должно быть ни кто не знает.

Выставляем коленчатый и распределительный валы по меткам

Совмещаем метку на шкиву распредвала и метку на задней крышке привода ГРМ.

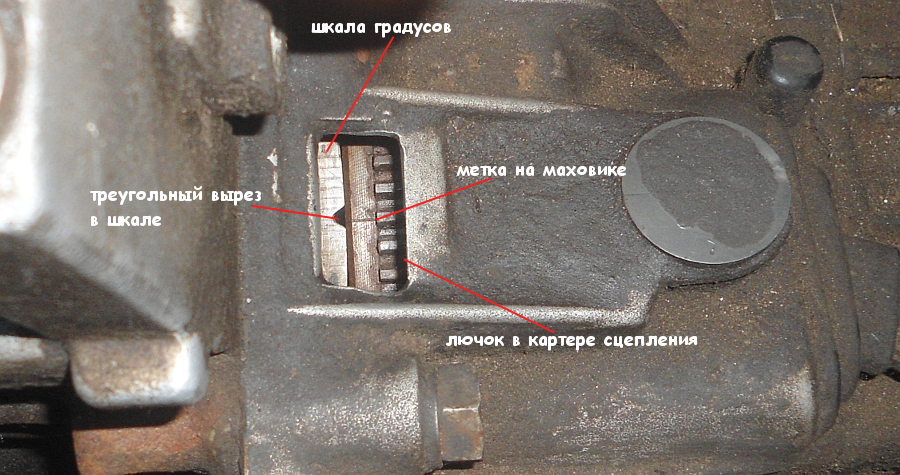

Совмещаем метку на маховике и центр треугольного выреза на шкале в лючке картера сцепления.

Совмещаем середину шкалы на трамблере с выступом

Для вращения трамблера и совмещения необходимо чтобы гайки его крепления были ослаблены. Немного отвернуть их можно ключом на «10».

Прогреваем двигатель

При установке момента опережения зажигания двигатель должен быть прогрет. Поэтому запускаем его и прогреваем до рабочей температуры (80-90 гр). Если двигатель не работает на холостых, слегка прикрываем воздушную заслонку карбюратора вытянув на себя рукоятку «подсоса».

Устанавливаем необходимый угол опережения зажигания

Постепенно утапливаем «подсос» одновременно вращая корпус трамблера вправо-влево добиваясь устойчивой работы двигателя на холостых.

В итоге коленчатый вал двигателя должен вращаться в пределах 700-800 об/мин, воздушная заслонка карбюратора должна быть полностью открыта. При выполнении этих условий можно закрепить трамблер и провести проверку правильности установки момента опережения зажигания в движении автомобиля.

Для проверки правильности установки момента зажигания разгоняем автомобиль до 40-50 км/ч на ровном участке дороги. Резко нажимаем на педаль газа и слушаем звуки со стороны двигателя (детонацию). Если возник дробный стук и через несколько секунд исчез — зажигание выставлено правильно. Стука нет вовсе — зажигание слишком позднее. Стук постоянный и не прекращается — зажигание слишком раннее.

Для того чтобы наиболее точно выставить угол опережения зажигания необходим стробоскоп. Подробнее: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099».

Порядок корректировки момента зажигания вращением трамблера (октан-корректор)

Например, в ситуации, когда на заправке был залит бензин с более низким октановым числом в результате чего двигатель перестал тянуть и появилась детонация (постоянный дробный стук со стороны двигателя при нажатии педали газа — «пальцы стучат»). Необходимо октан-корректором трамблера сделать зажигание чуть раньше (увеличить угол опережения зажигания).

Вращаем трамблер

Руками поворачиваем трамблер по часовой стрелке на пол-деления (в сторону минуса на шкале). Угол опережения зажигания станет немного больше, зажигание раньше. Закрепляем его в таком положении затянув гайки.

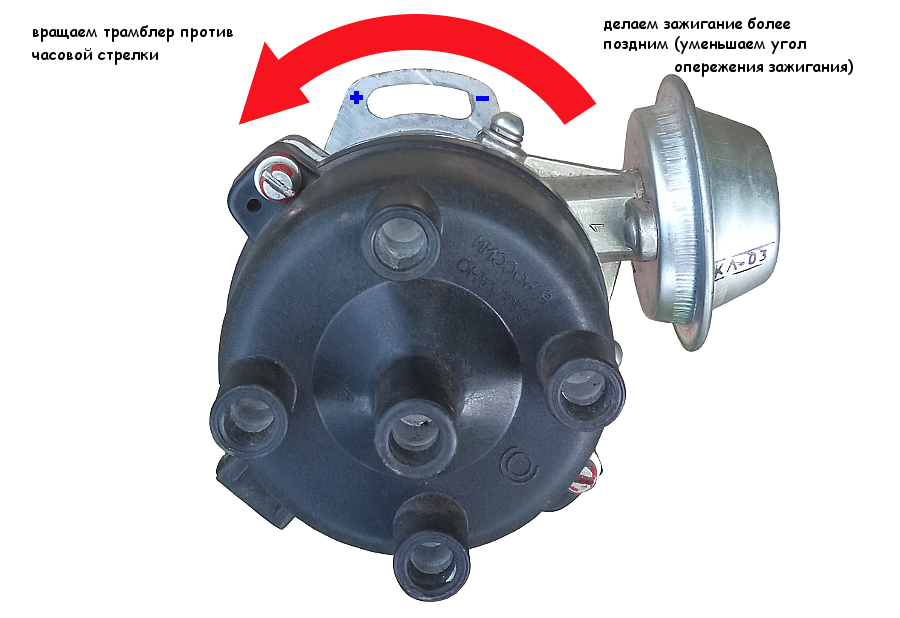

Если, наоборот, нужно сделать зажигание позже и уменьшить угол опережения, вращаем трамблер против часовой стрелки (в сторону плюса).

Примечания и дополнения

Если распределитель зажигания (трамблер) будет сниматься с двигателя при проведении ремонтных работ, необходимо пометить взаимное расположение делений шкалы и выступа на корпусе вспомогательных агрегатов чтобы при обратной установки было меньше проблем с поиском оптимального угла опережения зажигания.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

По признакам раннее зажигания можно определить по следующим пунктам:

1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
2. Обороты холостого хода плавают, наблюдается нестабильность работы.
3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
2. Расход топлива выше нормы.
3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Что нужно предусмотреть, дабы произвести корректную регулировку

Можно один раз за долгое время, например год-два, а можно это делать ежемесячно, а в некоторых случаях и чаще. Всё это зависит от того, выполняются ли условия, которые необходимы для успешного завершения затеянного:

• До начала регулировки нужно убедиться, что весь комплект свечей находится в рабочем состоянии.
• Вычистить контакты прерывателя, проверить его состояние и зазоры.
• Должны быть в хорошем состоянии ВВ-провода. Они не должны иметь повреждений, колпачки свечей, катушки зажигания и контакты с трамблёром должны быть в полном порядке.
• Должен быть подключён привод вакуумного зажигания, он должен иметь свободный ход.

Только при выполнении всех этих указаний можно производить регулировку.

Это интересно: Замена сальников клапанов своими руками

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Как проверить работоспособность

Надёжный способ выявить неисправность — воспользоваться омметром или мультиметром в режиме омметра. Для наиболее полного тестирования подготовьте следующие инструменты:

• сам измерительный прибор;
• переносную лампу;
• заводную ручку.

Расположение конденсатора в системе зажигания Основная проверка выполняется в следующей последовательности.

1. Переводим омметр в режим верхнего предела измерений.
2. Подключаем один вывод конденсатора к корпусу для разрядки. Один из щупов омметра соединяем с наконечником провода, другой — с корпусом.
3. Если показатель быстро отклоняется к «нулю», а затем плавно возвращается к «бесконечности» – всё в порядке. При смене полярности показатель быстро стремится к нулю. Если сразу же высветилось значение «бесконечности», требуется замена.

Подключаем омметр к конденсатору
