Схема диагностического разъема ваз 2112 16 клапанов

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

  • Считывает коды ошибок, неисправностей автомобиля;
  • Отображает коды и их описание;
  • Экспортирует данные на распечатку, если необходимо;
  • Удаляет коды ошибок;
  • Выводит данные в метрической системе измерения и системе, используемой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

  • Высокоточный адаптер, основанный на процессоре ELM327;
  • Кабель OBDII;
  • Кабель для соединения с компьютером;
  • Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2  установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

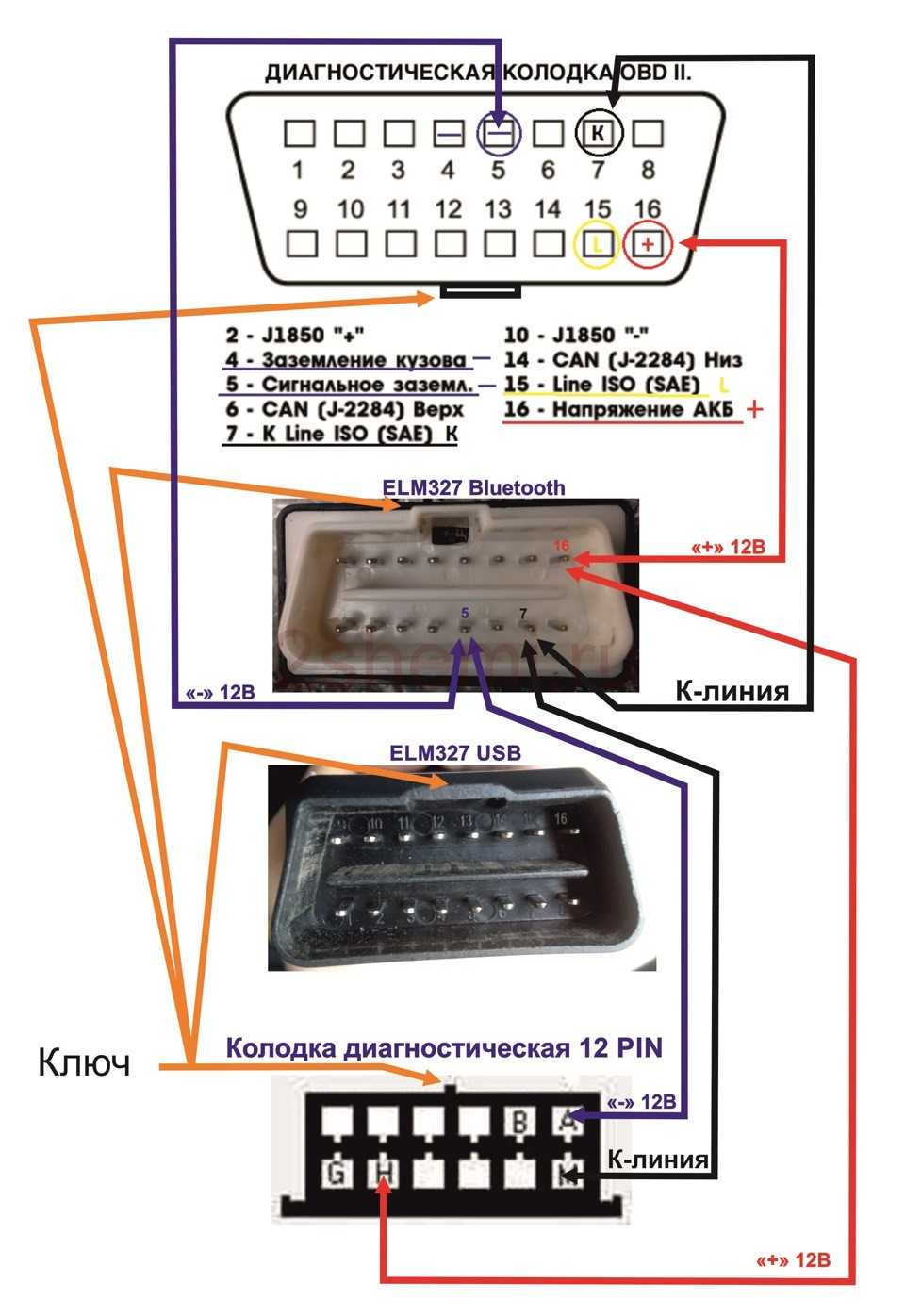

Распиновка

Знание распиновки может потребоваться в случае, если автолюбитель желает изготовить переходник для компьютерной диагностики своими руками либо же если вам нужно подключиться без него. Специалисты рекомендуют покупать уже готовые устройства без необходимости самостоятельного изготовления штекера. Однако если у вас нет такой возможности, а диагностику нужно провести срочно, рассмотрим два основных варианта распиновки, использующиеся на автомобилях ВАЗ различных годов выпуска. До 2002 года на продукции АвтоВАЗ использовался следующий вариант распиновки:

  1. 4-й и 5-й контакты – выходы GND.
  2. 16-й контакт – +12 В (линия питания).
  3. 7-й контакт – непосредственно диагностическая линия.

С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:

  1. Контакт H – +12 В (линия питания).
  2. Контакт G – +12 В для бензонасоса.
  3. Контакт A – GND-выход.
  4. Контакт M – линия диагностики.

Для данной схемы необходимо указать одно важное замечание. Если вы подключаете разъем без колодки, а напрямик, в качестве источника электричества рекомендуется использовать заряд от прикуривателя

Особенность такой распиновки заключается в том, что контакт H не всегда разведен в автомобиле. Использование G также не рекомендуется, поскольку подается высокочастотный ток. Это может негативно сказаться на адаптере, вплоть до того, что вообще сжечь его. Вместе с тем случаи сжигания разъема от бензонасоса являются достаточно редкими. Поэтому при желании вы вполне можете воспользоваться и таким вариантом.

Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.

Где находится разъем для диагностики у ВАЗ-2114

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Расположение разъема указано на схеме в позиции №8. Далее представлены наглядные фото диагностической колодки.

Фото расположения колодки:

Тип разъема №1— 16-ти контактный разъем OBD-II в форме трапеции:

Марки и года: часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2, Январь-7,3.

Тип разъема №2 — 12-ти контактный прямоугольный разъем: Марки и года: все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Статьи по теме

Ремонт вариатора «Ауди А4»: когда требуется и как проводится

Замена коробки передач «Лады-Гранта»: пошаговая инструкция

Каркасные шторки: можно ли использовать и как выбрать

Какую жидкость нужно заливать в ГУР

Замена сцепления «Мазды»: порядок работ

Зимние шины Michelin: преимущества и правила выбора

Ремонт коробки «Шкода-Октавия»: причины поломок и способы ремонта

Почему рвется ремень ГРМ: 6 основных причин

Какие бескаркасные дворники лучше: топ-10 моделей

Замена вариатора «Ниссана-Мурано»: поломки, цена, рекомендации

Что делать, если пробило колесо: практические советы

Замена стекла передней двери: пошаговая инструкция и советы

Трещина на лобовом стекле: причины появления и способы удаления

Замена привода ГРМ «Джили»: пошаговая инструкция

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Нюансы самостоятельной диагностики

Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.

Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.

Заключается он в следующих действиях.

  1. Присядьте на водительское кресло и зажмите кнопочку одометра.
  2. Затем поверните ключ зажигания в первое положение.
  3. Отпустите кнопку одометра. После этого стрелки начнут бегать.
  4. Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
  5. В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.

Поскольку это не специализированное оборудование, коды будут представлены в данном случае в виде двухзначных обозначений, а не четырехзначных.

Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код Описание
1 Неполадки в микропроцессоре
2 Имеются проблемы в цепи датчика указателя уровня топлива в баке.
4 В электросети наблюдается слишком высокое напряжение
8 Напряжение слишком низкое
13 От датчика кислорода не идет сигнал
14 Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16 В бортовой сети наблюдается слишком высокое напряжение
17 Очень низкое напряжение в бортовой сети
19 От датчика положения коленчатого вала идет неправильный сигнал
24 Неисправен датчик скорости автомобиля
41 Датчик фаз отправляет неправильные сигналы
51 Обнаружены неполадки в работе постоянного запоминающего устройства
52 Обнаружены неполадки в работе оперативного запоминающего устройства
53 Не работает СО-потенциометр
61 Не работает датчик лямбда-зонда

Важно принимать во внимание тот факт, что ошибки могут складываться. К примеру, если у вашего автомобиля имеются неисправности, обозначающиеся кодом 4 и 1, прибор одометр покажет цифру 5

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите. Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО. Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.

Необходимое оборудование

Если вы планируете осуществить самостоятельную диагностику машины ВАЗ-2110, проверьте, чтобы все оборудование и аппаратура имелись в наличии:

  • планшет, ноутбук или стационарный компьютер;
  • адаптер;
  • программное обеспечение;
  • кабель.

Адаптер позволяет соединить диагностическую колодку с оборудованием для считывания всей информации о возможных ошибках, неисправностях. Стоит отметить, что не все адаптеры подходят для конкретной «десятки». Например, для ВАЗ-2120 прекрасно подойдет устройство ELM-327. Кабель применяется для соединения адаптера с ноутбуком или другим компьютерным оборудованием.

Важнее всего использовать правильную программу, которая позволяет аппаратуре считывать информацию с машины. Необходимый софт вы можете скачать в Интернете, хотя чаще всего он предоставляется вместе с адаптером.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

Рассмотрим несколько машин ВАЗ в качестве примера:

  • на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
  • на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
  • на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
  • на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
  • на Приоре его нужно искать сразу за бардачком, на стенке.

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

  • Считывает коды ошибок, неисправностей автомобиля;
  • Отображает коды и их описание;
  • Экспортирует данные на распечатку, если необходимо;
  • Удаляет коды ошибок;
  • Выводит данные в метрической системе измерения и системе, используемой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

  • Высокоточный адаптер, основанный на процессоре ELM327;
  • Кабель OBDII;
  • Кабель для соединения с компьютером;
  • Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью .

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

  1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
  2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

  • не включается какая-либо передача;
  • при переключении передач появляются шумы, рывки, пробуксовки;
  • повышенный расход топлива;
  • обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.

Как проводится диагностика авто

  1. Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  2. Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  3. Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
  4. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.

ПРИНЦИП РАБОТЫ И МЕСТО РАСПОЛОЖЕНИЯ УСТРОЙСТВА

Электронный блок управления двигателем начинает работать при активации зажигания, он непрерывно функционирует в процессе езды, собирая информацию с разных датчиков четырнадцатой. Полученная информация анализируется процессором и по результатам анализа полученных данных устройство управляет функциональными системами ВАЗ-2114.

Блок управления двигателем ВАЗ 2114 получает информацию со следующих датчиков четырнадцатой:

  • (датчик) скорости движения;
  • Кислорода;
  • Детонации;
  • Фаз впрыска топлива;
  • Положения коленвала;
  • Положения дроссельной заслонки;
  • Моментального расхода воздуха;
  • Температуры жидкости в системе охлаждения.

На основе полученной информации ЭБУ на ВАЗ 2114 управляет такими системами и узлами автомобиля:

  • Адсорбером;
  • Системой зажигания;
  • Форсунками и топливным насосом;
  • Вентиляцией;
  • Программами автоматической диагностики;
  • Узлом регулировки холостого хода.

Мозги на ВАЗ 2114 состоят из 3-ех отдельных устройств, каждое из которых обладает индивидуальным видом памяти:

  1. Устройство оперативного запоминания – блок ОЗУ является системой, обладающей кратковременной памятью. ОЗУ содержит информацию об недавних ошибках, которые ЭБУ обнаружил в системах четырнадцатой и разнообразных текущих параметрах автомобиля. ОЗУ память полностью обновляется при выключении зажигания.
  2. Программируемое устройство постоянного запоминания – основной блок памяти, в нем сохраняется прошивка ЭБУ. ППЗУ содержит информацию о результатах калибровок систем четырнадцатой, а также алгоритм управления силовым агрегатом. Память ППЗУ – постоянная, она сохраняется при выключенном зажигании. При определенных навыках, блок ППЗУ может быть перепрограммирован, что даст улучшение мощности и динамики ВАЗ 2114.
  3. Запоминающее электрически перепрограмируеммое устройство – основное функциональное предназначение блока – охрана машины. ЭРПЗУ содержит данные системы противоугонки четырнадцатой – пароли и их кодировку. Запустить двигатель удастся только после того, как ЭРПЗУ и иммобилайзер выполнят сравнения данных между собой.

ЭБУ ВАЗ 2114 спрятан внутри торпеды, прямо под приборной панелью. Для того чтобы добраться к мозгам необходимо с помощью крестообразной отвертки открутить фиксирующие шурупы и снять боковую панель торпеды со стороны пассажирского сидения. Там вы увидите продольный пластиковый корпус мозгов, который вставлен внутрь фиксатора из нержавеющей стали.

Чтобы снять блок управления необходимо открутить фиксирующий болт и потянуть фиксатор на себя, после чего устройство можно свободно извлечь (предварительно нужно полностью обесточить автомобиль, сняв все клеммы с аккумулятора).

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/provodka.html

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

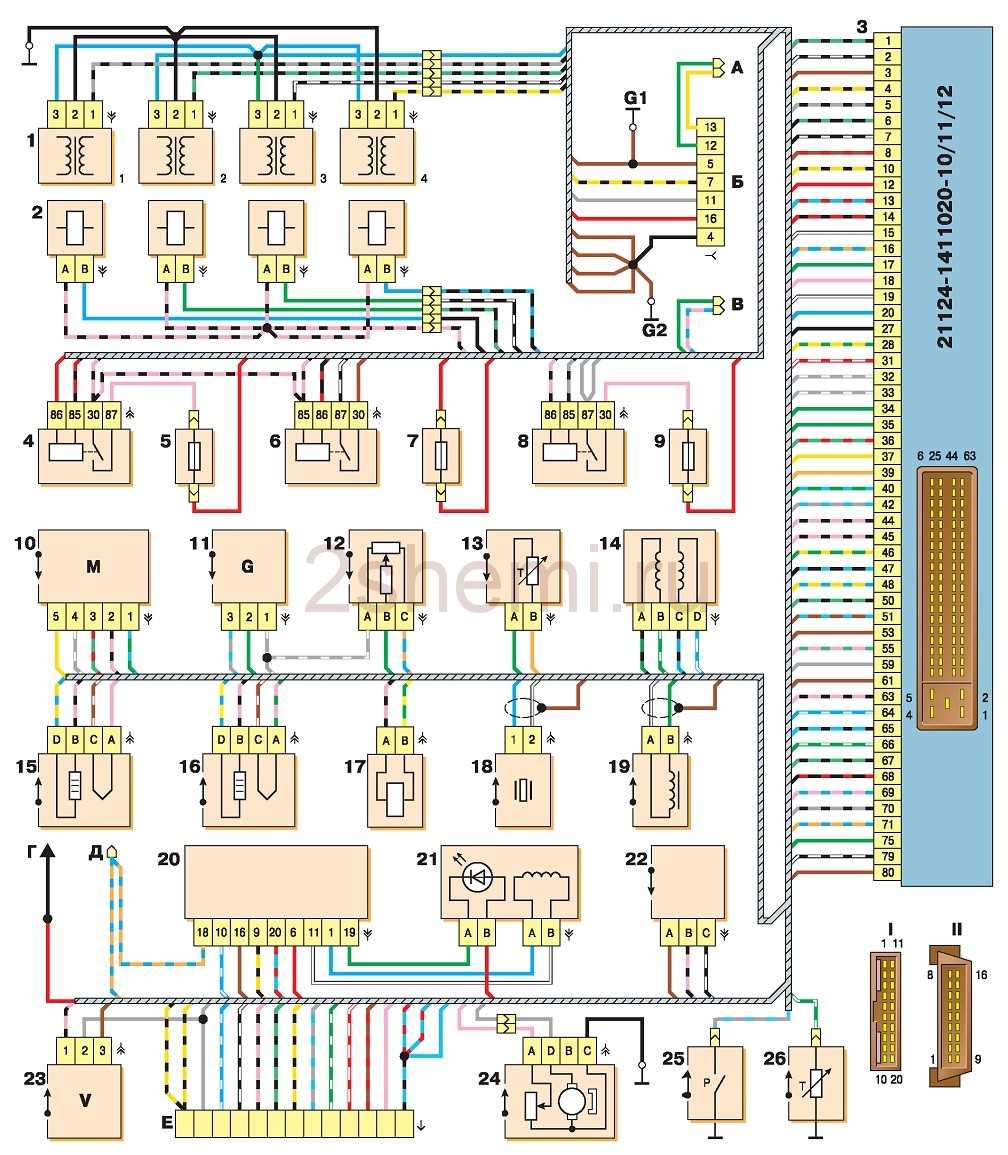

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
