Какие бывают, чем отличаются по подключению. Сначала кратко про работу генератора. Кто знает — прокрутите вниз до двух строчек. Если намотать провод на что-то металлическое и подать на него электричество, то получится электромагнит. Это должны были рассказывать в школе на уроках физики. Если рядом с обмоткой (из намотанного провода) водить магнитом или электромагнитом, то в катушке будет появляться электричество, электроны будут бегать то в одну сторону по проводу, то в другую. Если подключить лампочку например, то она будет светиться. Так же работает и автомобильный генератор.

Через ремень вращается шкив генератора, который крутит ротор (подвижную часть), к нему через щётки идёт питание, в обмотке появляется электромагнитное поле.

Статор (неподвижная часть с тремя обмотками) охватывает ротор, и когда ротор с электромагнитным полем крутится, в обмотках статора появляется электричество. Ток там переменный (идёт то в одну сторону, то в другую), и поэтому стоят диоды. Они пропускают ток только в одну сторону и получается постоянный ток.

Выработка напряжения генератора сделана с запасом, чтобы не было недостачи на низких оборотах и если будет много потребителей электричества. И генератор может выдавать например 15 Вольт, это много, так как при 14,5 В начинает выкипать электролит в аккумуляторе, ну и снизится ресурс лампочек. Когда напряжение повышенное, это можно заметить по мерцающим фарам например. Чтобы генератор выдавал 13-14,3 В (у всех по разному) на ротор идёт изменяемое питание от регулятора напряжения, если к регулятору идёт 12В, то он не уменьшает напряжение на ротор, магнитное поле большое и вырабатываемое генератором напряжение повышается. Если оно будет выше нужного значения, то регулятор уменьшает напряжение на ротор и напряжение выдаваемое генератором уменьшается. Смотрим схему автомобилей ВАЗ классика с «круглыми фарами» (ВАЗ-2101, 2102, 2103 и 2106)

На классику идут три вида генераторов по подключению Г221 — применяется на ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106 Реле регулятор располагается рядом с расширительным бачком. Защищается через предохранитель 10 (самый последний) на 8 Ампер.

Г-222 применялся на старых ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107 у него регулятор напряжения установлен прямо на самом генераторе. Питается от предохранителя 9 (на 8 Ампер). Можно поставить монтажный блок где этот предохранитель будет на задние туманки, и тогда генератор работать не будет. Тогда можно соединить вместе оранжевые провода штекера 11. Лампочка заряда подключалась не на всех машинах, так как был вольтметр.

И с появлением ВАЗ-2108 вместо Г-222 стали ставить генератор 2108 (каталожный номер 2108-3701010). По креплению ни чем не отличается. Но подключается немножко иначе. Зажигание идёт через лампочку в приборах на 61 регулятор напряжения. Когда генератор вырабатывает ток, на контакте 61 появляется плюс и лампа гаснет. Дополнение от Dragon2140

:На 2108 и последующих модификациях генератора возбуждение идёт через лампочку — если она сгорит то после остановки двигателя генератор не будет вообще давать зарядку и газуй хоть в отсечку. Если он самовозбуждается и даёт зарядку без лампочки значит есть пробитые диоды в мосте.

Замена Генератора Ваз 2107 На Более Мощный

Замена генератора на ВАЗ 2107, 2110, 2114

Все автовладельцы ВАЗа могут быть знакомы с ситуацией, когда при установке достаточно мощного усилителя, сильных фар и / или, другими словами, некоторых других электронных устройств, которые используют большой ток, нагрузка на стандартный 42-амперный генератор становится невыносимой. и невыносимо, извините за тавтологию, и подобные действия полностью. Эта ситуация хорошо известна автомобилистам, которые владеют старомодными традиционными моделями, от копеек до семи. Если у вас есть, например, те же семь, то сразу и конечно возникает вопрос: что делается для укрепления генератор? Ответ очевидно прост: нужно заменить генератор ВАЗ 2107 (ВАЗ 2110, 2114), что увеличит его предел напряжения.

Это другие предварительные условия, которые требуют замены, но по мере их появления необходимо немедленно переключиться на более массивное устройство, если это не было сделано при качественной установке. Другие причины включают очевидный отказ генератора. Иногда это может происходить из-за намотки обмотки, деформации корпуса, распада (это также происходит с разными древностями) и коротких замыканий между витками. Ношение этого устройства не редкость, если вы молчите. мирское. Владельцы новых иномарок (даже экономичных), конечно, лучше посетить сервисный центр, где все сделают либо по гарантии, либо за ваши деньги, но владельцам российской Lada и традиционных моделей такие отходы не нужны, когда они делать все в ремесленных условиях.

Шьем на мыло, или что мы меняем

Настоящий семикратный генератор, пожалуй, самый мощный из всех когда-либо установленных на классике и подходит для всех предыдущих моделей, становясь универсальным. Хотя мощное устройство (72-73 А) с маркировкой 372.3701-03 подходит для шести, пяти и других ретро-экспонатов с ваза

. Давайте откроем вам маленький секрет ВАЗа: по большей части остается сделать модели наших клиентов настолько хорошими, что они фактически объединены одна под другой, если вы проявите лучшую изобретательность, возможность заполнить целых семь генератор из 10, что резко и значительно (на целых 30-35 ампер) увеличит его выносливость.

замена Вазогенератор

Чтобы иметь возможность ЗАДАТЬ ЭТО на YouTube: 1. Создайте свой собственный канал 3.2. Подключите его к ВОЗДУХУ, заполнив его.

Проблемы с удалением

Вы нормальный человек, и вы прекрасно знаете, что после более чем 10 лет книг (если ремонт и замена никогда не проводились), удалите генератор

так просто невозможно. Это правда, что все прочно укоренилось в течение длительного времени, и крепеж, вероятно, полностью прогнил, превратившись в узлы ржавого металла. Здесь вам понадобится либо специальная жидкость для удаления коррозионных слоев (например, WD-40), либо вообще отрезание всех креплений, что потребует их установки при замене.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

  • обрыв обмоток;
  • короткое замыкание на корпус;
  • пробой вентилей;
  • износ щеток;
  • отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов. 2, 5. Основные выпрямительные полупроводниковые диоды. 6. Катушки обмотки статора генератора. 7. Полупроводниковый интегральный регулятор напряжения (реле зарядки). 8. Обмотка возбуждения (ротор) генератора. 9. Конденсатор, фильтрующий помехоподавительный. 10. Монтажный блок (реле и предохранителей). 11. Лампа контрольная «зарядка аккумулятора». 12. Вольтметр (указатель напряжения бортовой сети). 13. Реле зажигания (реле замка зажигания). 14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе: Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

Неисправности генератора

К сожалению, ещё не придуманы такие механизмы, которые под воздействием времени и постоянных нагрузок не выходили бы из строя. Генератор ВАЗ 2107 рассчитан на многолетнюю работу, однако в ряде случаев этому препятствуют мелкие поломки и неисправности его составляющих.

Выявить неполадки в работе генератора можно без помощи специалистов СТО: необходимо просто внимательно следить за всеми изменениями, которые происходят с автомобилем во время движения.

Загорелась контрольная лампа зарядки на панели приборов

В салоне ВАЗ 2107 на приборной панели есть вывод нескольких сигнализаторов. Одним из них является контрольная лампочка зарядки аккумулятора. Если она вдруг загорается красным, значит, в АКБ недостаточно заряда, есть проблемы с генератором. Но не всегда сигнализатор свидетельствует о неполадках с самим генератором, чаще всего лампа срабатывает по другим причинам:

  • проскальзывание ремённого привода генератора — потребуется остановить машину и откорректировать степень натяжения ремня;
  • повреждения в реле контрольной лампы, поэтому она срабатывает некорректно — рекомендуется «прозвонить» реле в монтажном блоке и в случае необходимости произвести его замену;
  • обрыв контактов в обмотке возбуждения — это более серьёзное повреждение, которое требует снятия генератора с автомобиля, его разборки и поиска обрыва;
  • сильный износ щёток в щёткодержателе — потребуется их замена, которая выполняется довольно просто;
  • короткое замыкание в выпрямителе (скорее всего, перегорел один из кремниевых диодов) — рекомендуется разобрать генератор, прозвонить диоды и заменить выбывший из строя элемент.


Водитель сразу же заметит сигнал, так как лампа начинает светиться на панели приборов ярко-красным цветом

На аккумулятор не идёт зарядка

Водители ВАЗ 2107 часто сталкиваются с такой проблемой: генератор вроде бы исправно работает, а питание на АКБ не идёт. Проблема может крыться в следующих неисправностях:

  • растянулся ремень генератора — необходимо проверить степень его натяжения или же заменить на новый;
  • ослабление крепления наконечников проводов — достаточно просто подтянуть все крепёжные соединения и тщательно зачистить контакты и разъёмы;
  • неисправность самого аккумулятора;
  • повреждения в проводке — рекомендуется прозвонить все провода между АКБ и генератором и заменить повреждённые участки.


При отсутствии зарядки проблема может крыться как в генераторе, так и в аккумуляторе

Аккумулятор выкипает

Выкипание АКБ — признак того, что жить батарее осталось недолго. После этого аккумулятор не сможет полноценно работать, поэтому скоро придётся его заменить. Однако чтобы замена не привела к тем же печальным последствиям, необходимо найти причину выкипания, которая может заключаться в:

  • загрязнении контакта между «массой» и корпусом регулятора генератора — необходима зачистка контакта;
  • повреждениях в самой плате регулятора напряжения — рекомендуется замена платы;
  • браке аккумулятора — если АКБ стала выкипать сразу же после замены.


Аккумулятор после выкипания лучше не использовать, так как его ресурс сильно ограничен

При езде раздаётся шум и скрежет из генератора

Генератор имеет вращающийся ротор, поэтому он обязательно должен издавать шум во время работы. Однако если эти звуки становятся всё более громкими и неестественными, следует разобраться с причиной их возникновения:

  • ослабление гайки на шкиве — нужно подтянуть гайку и проверить степень натяжения ремня;
  • выработка подшипников — в этом случае водитель может слышать громкий скрежет и даже вой во время езды, потребуется выпрессовать старые подшипники с вала и установить новые;
  • замыкание в обмотке — необходима замена статора полностью;
  • скрип щёток — рекомендуется зачистка щёток от налипшей грязи.

Ремонт генератора на ВАЗ 2107

Отремонтировать генератор можно и без посторонней помощи. Устройство легко разбирается на запчасти, поэтому произвести замену старых деталей можно даже без соответствующего опыта работы. Однако стоит иметь в виду, что генератор — это прежде всего электрический прибор, поэтому ни в коем случае нельзя допустить ошибку при сборке.

Стандартная процедура ремонта генератора на ВАЗ 2107 укладывается в следующую схему.

  1. Демонтаж устройства с автомобиля.
  2. Разборка генератора (одновременно проводится и дефектовка).
  3. Замена износившихся деталей.
  4. Сборка конструкции.
  5. Монтаж на автомобиль.

    Генератор располагается в подкапотной части с правой стороны от мотора

Снимаем генератор с машины

Демонтажные работы занимают порядка 20 минут и требуют минимального набора инструментов:

  • рожковый ключ на 10;
  • рожковый ключ на 17;
  • рожковый ключ на 19;
  • монтажная лопатка или монтировка.

Снимать генератор с автомобиля лучше всего на остывшем двигателе, так как устройство сильно нагревается во время работы. К тому же потребуется заранее поддомкратить автомобиль и снять переднее правое колесо, чтобы было удобно работать с корпусом и креплениями генератора.

  1. Демонтировать колесо, убедиться, что машина надёжно стоит на домкрате.
  2. Найти корпус генератора и планку его крепления.
  3. Ключом ослабить нижнюю гайку фиксации, но не выкручивать её до конца.

    Нижнюю гайку нужно ослабить, но не откручивать её до конца

  4. Выкрутить гайку на планке, также оставив её на шпильке.
  5. Немного сдвинуть корпус генератора в сторону мотора.
  6. В это время ремень генератора ослабится, что позволяет снять его со шкивов.

    После ослабления всех крепёжных гаек корпус генератора можно сдвинуть и снять приводной ремень со шкива

  7. Отсоединить всю проводку от генератора.
  8. Выкрутить ослабленные гайки.
  9. Потянуть корпус генератора на себя, снять его со шпилек.

    Снятие генератора проходит в не очень комфортных условиях: водителю приходится работать полулёжа

Видео: демонтаж генератора

Разбираем устройство

Чтобы отремонтировать генератор, необходимо его разобрать. Во время работы потребуются:

  • рожковый ключ на 19;
  • накидной ключ на 19;
  • трещотка (можно добавить удлинитель);
  • головка на 8;
  • головка на 10;
  • небольшой молоток.

При таком подходе вы всегда будете уверены в том, что каждая деталь точно соответствует своему месту

Разборка генератора Г-221А проводится в соответствии со следующим алгоритмом.

  1. Выкрутить четыре гайки с задней крышки генератора, снять крышку.
  2. Снять шкив, выкрутив фиксирующую гайку.

    Для того чтобы снять шкив, необходимо открутить фиксирующую гайку и снять стопорную шайбу

  3. После демонтажа шкива корпус разделить на две части: одна часть выходит из другой. В одной руке должен остаться ротор, в другой — статор.
  4. С вала ротора вытащить шкив. Если шкив выходит туго, можно аккуратно постучать по нему молотком.
  5. Из корпуса ротора вытащить вал с подшипниками.
  6. Выпрессовать подшипники.

    Подшипники удобнее всего демонтировать с помощью специального съёмника

  7. Статор разобрать на запчасти, стараясь не задеть обмотку.

В процессе разборки сразу же можно выявить основные неисправности тех или иных узлов. Соответственно, замене подлежат все те детали, которые:

  • покрыты сильным нагаром;
  • изношены;
  • имеют зазубрины, трещины и деформации на поверхности.

Видео: разборка генератора

Ремонт своими руками

Процедура ремонта генератора — это замена тех деталей, которые не прошли дефектовку. Менять подшипники, диоды, обмотку и прочие узлы просто: старая деталь снимается, на её место устанавливается новая.

Перед началом ремонта необходимо подсчитать, какую примерно сумму потребует покупка комплектующих. Вполне возможно, что ремонт старого генератора будет нецелесообразным, так как детали обойдутся фактически в стоимость нового генератора.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

  • сгоревшая обмотка;
  • межвитковое короткое замыкание;
  • деформация корпуса генератора;
  • выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

  • гаечный ключ на 10;
  • гаечный ключ на 17;
  • гаечный ключ на 19;
  • монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

  1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
  2. Гаечным ключом выкрутить гайку крепления до половины.
  3. Открутить гайку на кронштейне, но не снимать её со шпильки.
  4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
  5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
  6. Отсоединить все поступающие провода к корпусу генератора.
  7. До конца открутить гайки крепления.
  8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

генератор автомобиля ВАЗ 2106 — устройство, особенности конструкции

У подшипника 6 внутренняя обойма напрессована на вал ротора, а наружная — поджата в гнезде крышки 1 резиновым кольцом. Сердечник статора 27 набран из пластин электротехнической стали. В пазах сердечника находится трехфазная обмотка, соединенная по схеме «звезда» с выводом нулевой точки. Этот вывод не имеет маркировки и служит для подключения реле контрольной лампы заряда аккумуляторной батареи. Основные три вывода обмотки статора подключены к выпрямительному блоку, состоящему из шести кремниевых диодов. С 1982 г. устанавливают выпрямительный блок, состоящий из двух пластин с запрессованными в них диодами. В случае выхода из строя диодов выпрямительный блок заменяют новым. Электрическая схема соединений системы генератора показана на рис. 9.2.

ПРЕДУПРЕЖДЕНИЕ «Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» — подключаться к выводу «30» генератора. Ошибочное обратное включение аккумулятора немедленно вызовет повышенный ток через диоды генератора, и они выдут из строя. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе «30» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля ваз 2106.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «30» генератора с «массой». При этом через диоды протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Диоды выпрямительного блока генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение — при проверке они будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля ваз 2106 мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора повышенным напряжением следует только на стенде и обязательно с отсоединенными от диодов выводами фазных обмоток.

ПОЛЕЗНЫЕ СОВЕТЫ Если в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля ваз 2106 с неисправным генератором по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.

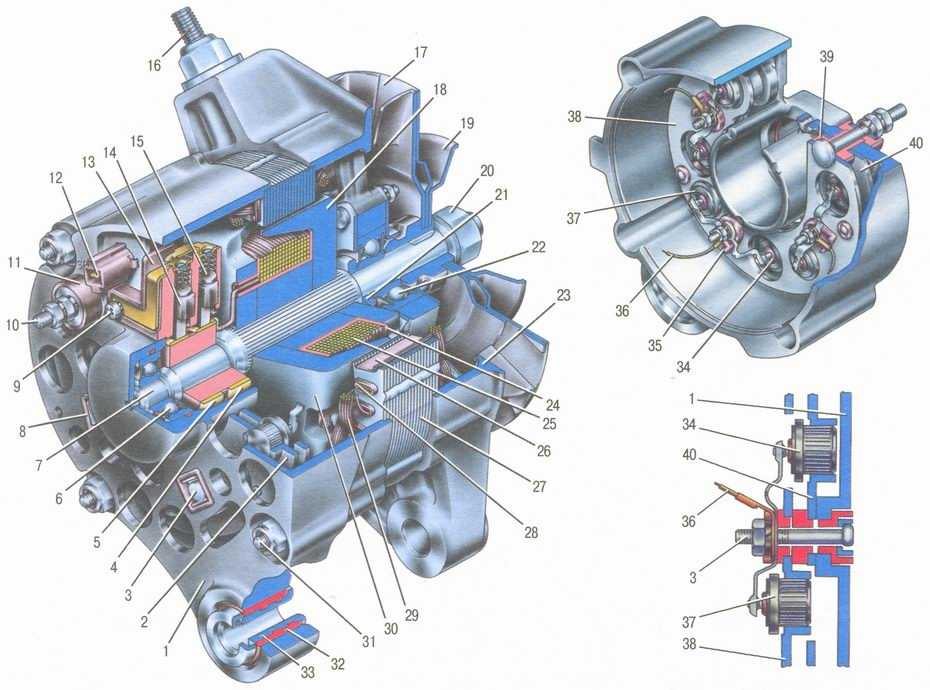

Рис. 9.1. Генератор автомобиля ВАЗ 2106: 1 — крышка генератора со стороны контактных колец; 2 — выпрямительный блок; 3 — болт крепления выпрямительного блока и фазных выводов обмотки статора; 4, 5 — контактные кольца; 6 — шариковый подшипник вала ротора со стороны контактных колец; 7 — вал ротора; 8 — изолирующая втулка; 9 — винт крепления щеткодержателя; 10 — «плюсовый» клеммовый болт (вывод «30»); 11 — изолирующая втулка контактного болта; 12 — штекер центрального вывода обмотки статора; 13 — щеткодержатель; 14 — отрицательная щетка; 15 — положительная щетка; 16 — шпилька для крепления генератора к натяжной планке; 17 — крыльчатка шкива; 18 — клювообразный полюсный наконечник ротора со стороны привода; 19 — шкив привода генератора; 20 — гайка крепления шкива; 21 — дистанционное кольцо подшипника; 22 — шариковый подшипник вала ротора со стороны привода; 23 — крышка генератора со стороны привода; 24 — каркас обмотки ротора; 25 — обмотка ротора; 26 — изоляция паза статора; 27 — статор; 28 — клин обмотки статора; 29 — обмотка статора; 30 — ротор; 31 — стяжной болт; 32 — буферная втулка; 33 — втулка; 34 — отрицательный диод; 35 — изолирующая пластина; 36 — провод фазного вывода обмотки статора; 37 — положительный диод; 38 — держатель положительных диодов; 39 — изолирующая втулка; 40 — держатель отрицательных диодов

Рис. 9.2. Схема системы генератора Г-221 (показан регулятор напряжения РР-380 электромагнитного типа): 1 — обмотка ротора генератора; 2 — генератор; 3 — обмотка статора генератора; 4 — выпрямитель генератора; 5 — аккумуляторная батарея; 6 — выключатель зажигания; 7 — контрольная лампа заряда аккумуляторной батареи; 8 — реле контрольной лампы заряда аккумуляторной батареи; 9 — блок предохранителей; 10 — дроссель; 11 — термокомпенсирующий резистор; 12 — дополнительные резисторы; 13 — регулятор напряжения

Схема электрическая ВАЗ-2107 карбюратор

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза («ручника»)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза («ручника»)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака 2107

Электросхема ВАЗ-2107 карбюратор — полный вид:


Далее приступаем к работе:

-Снимаем агрегат с двигателя и, с помощью ключа «десять», откручиваем гайку с вывода «30». Демонтируем провод конденсатора.

Откручиваем винт крепления и снимаем конденсатор.

-Снимаем реле зарядки и соответствующую изоляционную шайбу.

Откручиваем от шкива гайку крепления.

-Разбираем шкив и крыльчатку.

-Снимаем установленное за шпонкой кольцо.

-Переднюю крышку стягиваем с вала ротора

-Снимаем регулировочную шайбу (при установке не забудьте поставить назад).

-Ключом «8» откручиваем гайки, которые удерживают подшипник

-Снимаем внешнюю и внутреннюю крышки подшипника.

-Выбиваем подшипник.

-Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

-Заново контратим гайки.

-Из задней крышки выбиваем якорь. Снимаем его вместе с задним подшипником.

-Если требуется его замена, снимаем его с вала ротора.

-Откручиваем три гайки, которыми клеммы статора крепятся к диодному мосту.

-Вытаскиваем три болта из задней крышки вместе с специальными изоляционными прокладками.

Снимаем диодный мост и обмотку.

Лучше заменить, в случае необходимости, диодный мост в сборе. Все детали генератора вычищаем от грязи, пыли и масла. Сборку осуществляем в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
