Характеристика, установка и регулировка гидроусилителя руля гур на уаз хантер и патриот

УАЗ Буханка. Проект «Злая бухань». Установка ГУР от ГАЗ-66.

Плюс, по желанию заказчика надо оставить руль на прежней высоте.

Для этого, рулевой вал я распилил и в конечном итоге удлинил через кусок гладной арматуры по внутреннему диаметру трубы вала. А на участок где вал соединяется с редуктором — вварил карданчик. Это позволило компенсировать изменённый из-за лифта кузова угол наклона вала.

Из минусов такого подхода — теряется возможность протянуть провод бибики внутри трубы вала… Но. Искусство требует жертв!

Для установки ГУР был закуплен насос ГУР от Патриота марки «ZF» и пятиручейковый шкив. Ремни на ЗМЗ-409 пятиручейковые. В специализированной конторе изготовлены шланги высокого давления. Закуплен кронштейн насоса ГУР для бухани. И подобран ремень, который в длинну составил 1119мм.

Выкидываем натяжной ролик и ставим на его место кронштейн ГУР.

Но и тут не без сюрпризов. Видите верхний болт кронштейна? А он до конца не выкрутится если не скинуть шкив…

Затем ставим кронштейн ГУР для насоса.

В принципе, насос уже можно ставить. Но, пока у нас отсутствуем место под установку бачка ГУР.

Я нашёл под него шикарное место, но для его установки туда необходимо было изготовить новое крепление. Сделал я его из полосы металла 2мм. Покрасил автоэмалью.

В итоге, бачёк встал на своё место и доступ к нему удобен и не труден.

Далее просто соединяем магистраль с гидроцилиндром, насосом ГУР и золотниковым распределителем.

Всё. Остаётся залить декстрон и прокачать систему от воздуха. ГУР от ГАЗ-66 на буханку установлен и работает.

Эксплуатация авто с ГУР

Несмотря на надежность всех конструкций, применяемых для переоборудования УАЗ «буханка», определенные проблемы могут возникать даже при исправном устройстве.

Например, владельцы отмечают некоторую шумность насоса при работе механизма. Известно, что шум слегка увеличивается при нахождении колес в крайних положениях. Другой причиной становится низкий уровень масла в системе. Однако при небольших углах поворота такая особенность может быть связана с низким качеством масла, залитого в механизм. Поэтому следует уточнить качество смазки и ее уровень и при необходимости заменить либо долить оксоль.

Наиболее подходящим видом специальной жидкости инженеры называют масло типа «Декстрон 3» или смазку марки P. Они не только понижают общую шумность, но и имеют необходимые присадки, снижающие пенистость жидкости при работе механизма.

Замену проводят одновременно со сливом смазки, находившейся в работе. После появления при сливе жидкости, соответствующей типу «Декстрон 3», долив прекращают.

Масло необходимо менять каждые 100 000 км. При замене нужно учитывать, что емкость системы составляет около 1,1 л, поэтому рекомендуется приобретать две бутылки по 1 л.

Машиной с новым ГУР надо уметь управлять

При эксплуатации рулевого механизма нужно знать, какие действия могут повредить установленный агрегат:

нахождение колес в крайнем положении более 5 секунд приводит к перегреву жидкости в усилителе и возможному отказу в работе;
в случае неисправности авто при неработающем двигателе возможно лишь кратковременное руление — например, для заезда на эвакуатор;
использование машины без масла в механизме приводит к скорому выходу гидроусилителя из строя.

Предложения различных заводов-изготовителей для переоборудования УАЗ «буханки» позволяют модернизировать авто, заплатив за это от 20 тыс. рублей в зависимости от установленного двигателя. При обращении в сервисную станцию еще около 5 тыс. потребуется отдать за работу мастера.

В результате переоснащения можно получить комфортный в работе и долговечный механизм, который значительно облегчит управление автомобилем.

голос

Рейтинг статьи

За и Против установки гидроусилителя на УАЗ

УАЗ не выпускает машины комплектации + ГУР (кроме «Барса»). По-моему проблема в том, что у военных мостов угол поворота колеса больше (или заведомо известно о ненадежности ГУР…) На шоссе при правильном сходе -развале ГУР не нужен (на МКАД я держу руль рукой за спицу для «утяжеления»- а я не из силачей), на кочках стараюсь сильно руль без нужды не крутить (или мне встречаются какие-то особенные кочки?)

У меня ГУР стоит уже год (при военных мостах), и должен сказать, что я им очень доволен.
1. Машина имеет прекрасную маневренность — т. к. у военных угол поворота колес больше, то легкий руль при парковке позволяет крутиться буквально на месте. Попробуйте ту же операцию проделать без ГУРа…
2. На трассе машина меньше реагирует на неровности, ее легче держать на прямой, и ноль есть, хотя и не такой, как на иномарках.
3. На бездорожье легче не в пример — по кочкам то да колеям!

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

пассатижи для расшплинтовки гайки;
гаечные ключи на «22» и «16»;
наконечник типа Т-30 в виде звездочки;
WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении. После этого необходимо открыть капот и отыскать рулевую колонку внедорожника

Перед началом проведения работ следует очистить поверхность конструкции от загрязнений. На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

Для начала нарезается новая резьба большего диаметра с помощью метчика.
Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.

Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Рулевой редуктор уаз буханка, устройство и работа — Автомеханик

12.12.2019

Рулевой редуктор УАЗ буханка, или, выражаясь техническими терминами, картер рулевого механизма, закреплен в модификациях автомобилей УАЗ-3302, 3909, 2206 на кронштейне левого лонжерона рамы.

Удерживают его на раме четыре болта М16 с шайбами пружинными. На заводе-изготовителе болты затянуты гайковертом с соблюдением усилия затяжки 45 кгс/см².

Регулировка рулевого механизма с гидроусилителем

Снимаем рулевой механизм (см. Снятие рулевого механизма с гидроусилителем), не снимая сошки и удлинителя подводящего шланга.

Зажимаем механизм в тисках штуцерами вниз и сливаем остатки масла в емкость, поворачивая вал механизма ключом «на 17».
Нажав рукой на вал-золотник, покачиваем сошку.
Если при этом ощущается осевой люфт вала, регулируем упорные подшипники. Для этого…
…через бородок или выколотку выправляем буртик регулировочной гайки, закерненный в пазы картера.
Специальным ключом поворачиваем гайку по часовой стрелке до устранения зазора.

При этом контролируем момент вращения вала, который должен составлять не более 0,2 кгс.м. Для этого…

…динамометром зацепленным за ключ «на 17» измеряем момент проворачивания вала-золотника.
При длине рычага равной 200 мм усилие не должно превышать 1,0 кгс.
Бородком загибаем буртик гайки в паз.
Покачиваем рукой сошку рулевого механизма.
Если ощущается зазор, регулируем зубчатое зацепление.
Для этого…

…снимаем сошку с вала сектора (см. Снятие рулевого механизма с гидроусилителем).

Поддев отверткой или лезвием ножа, снимаем верхнюю…
…и нижнюю защитные крышки.
Ключом «на 13» отворачиваем контргайки стопорных болтов.
Ключом «на 12» отворачиваем стопорные болты на 2–3 оборота.
Специальным ключом поворачиваем регулировочные эксцентриковые обоймы подшипников вала-сектора.

ПОЛЕЗНЫЕ СОВЕТЫ

Съемник для снятия рулевого колеса

Рулевое колесо плотно посажено на шлицы рулевого вала и снять его не просто. Выполнение этой работы облегчит самодельный съемник. Материал пластины — сталь, болты стандартные. При изготовлении съемника можно обойтись без сварки. Для этого используем пластину толщиной не менее 6 мм. В ней нарезаем резьбу под центральный болт.

Гур на уаз буханку с двигателем змз-409. часть 2

Начало работ по установке ГУР — здесь.

Продолжаем установку ГУР от Митсубиши Кантер на УАЗ буханку.

Переделка рулевой сошки. Раньше я тоже, как и многие рукодельцы, выпрессовывал шар из кантеровской сошки. Точил втулку и разворачивал её под конус наконечника уаза.

А потом, подумал — а нафига я делаю лишнюю работу? Ну, зачем я делаю втулку? Достаточно просто срезать шар в плоскость с поверхностью сошки. Шар этот запрессован туда очень серьёзно. Так что даже обваривать не нужно.

Поэтому с тех пор я не страдаю больше фигнёй а отпиливаю сам шаровый наконечник и фрезерую обе плоскости.

После чего керню в центре и на фрезерном же станке, сверлю отверстие 15,5мм. Затем на токарном станке разворачиваю хитрой развёрткой. Материал конечно несравненно жёстче, по сравнению с металлом из которого я раньше точил втулку. И сам процесс разворачивания под конус, сильно усложнился. Но, за-то я могу смело гарантировать, что посадочное отверстие, в процессе эксплуатации не разобьёт!

С сошкой пока всё. Переходим к установке самого редуктора ГУР от кантера. Старый редуктор снят. Далеко не убираем — пригодится рулевой вал.

Лично я делаю монтажную пластину под редуктор ГУР из листового металла толщиной 6мм. Раньше делал и из более толстого. До 10мм использовал. Но, со временем пришёл к тому, что 6мм хватает за глаза.

Форму пластины, каждый делает как ему свой дизайнер в голове подсказывает. Я не исключение.

В черновом варианте примерно так. В чистовом — все острые углы скругляются. Изнутри, я навариваю гайки. Это позволяет удобно крепить редуктор болтами. Болты — кардана ГАЗона. На них резьба с шагом полтора и материал болтов прочный.

Саму пластину варю на несколько прихваток. Потом, после проверки работы всей системы, редуктор снимаю и обвариваю окончательно.

Теперь рулевая колонка. Выпендриваться не стал и оставил родную колонку и руль. Правда есть нюанс. На родной колонке рулевой вал и его кожух имели жесткое положение в двух точках: в редукторе и в бронзовой втулке кожуха под рулём. Что позволяло закрепить рулевой кожух только в одном месте — на торпеде, хомутом.

В случае же с кантеровским редуктором такая конструкция не прокатывает. Кожух укорачивается и не имеет жёсткого крепления на корпусе редуктора ГУР. Выход из этой ситуации есть. Необходимо сделать вторую жёсткую точку на оси рулевого вала.

Инструкция по установке гидроусилителя своими руками

Перед установкой подготовьте комплект для монтажа, процедура описана вкратце:

Сначала нужно демонтировать рулевую сошку, после чего загнуть ее. Чтобы сделать это, сошку необходимо нагреть, для предотвращения деформации конус вместе со шлицевой нужно установить вставками внутрь.
Затем делается кронштейн для поперечной тяги, его можно сделать из отпиленного хвостовика от автомобиля ГАЗ 66, наиболее оптимальный вариант, поскольку совпадает внутренний диаметр. Приваривать кронштейн полностью не следует, шов лучше всего сделать вдоль самой тяги, это позволит увеличить прочность.
На следующем этапе производится монтаж цилиндра гидроусилителя. Для монтажа вам потребуется специальный кронштейн, его можно приобрести либо сделать самостоятельно.
Сам кронштейн нужно будет приварить, можно целиком.
Дальнейшая установка цилиндра на кронштейн осуществляется в одной плоскости с мостом.
Шток гидроцилиндра следует установить в среднее положение, когда колеса автомобиля будут прямыми. Сделав это, вы сможете определить место установки фиксатора поперечной тяги. Затем этот элемент также надо приварить.
Производится сборка узла. Устанавливается резервуар для рабочей жидкости, осуществляется подключение всех необходимых для нормальной работы шлангов. Бачок нужно установить в удобном месте, но при этом помните, что шланги в любом случае не должны перегибаться. После сборки системы в резервуар нужно налить масло.
Затем передняя часть авто поддомкрачивается, рулем нужно покрутить в разные стороны, задерживая рулевые колеса в крайних положениях. Запускается двигатель, процедура повторяется — так вы сможете прокачать жидкость по патрубкам.

Описание ГУР

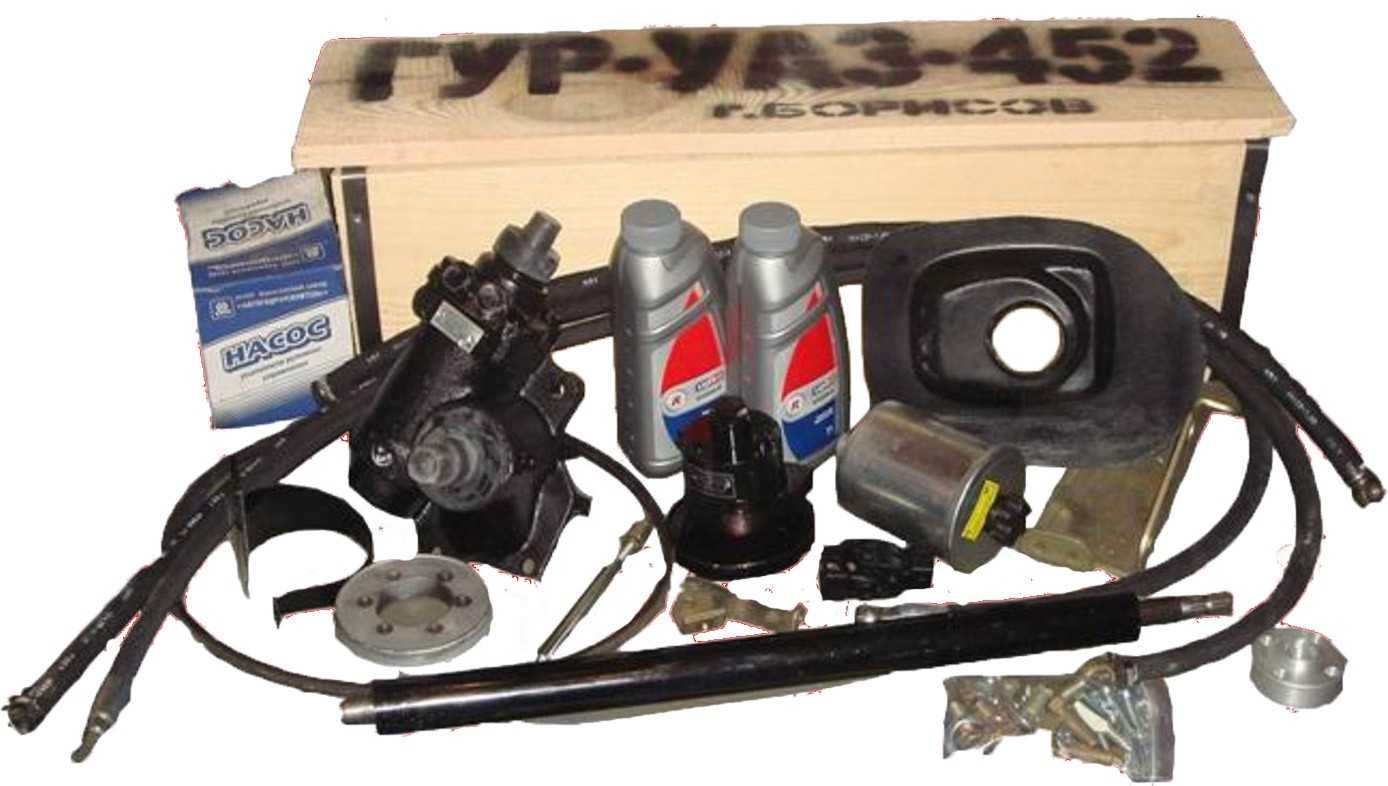

Установочный комплект ГУР

Назначение и конструкция

Как вы уже поняли, основной функцией гидроусилителя является облегчение управления рулем авто.

Сама по себе система ГУР — достаточно сложный узел, его основные элементы:

Насос системы. Это устройство используется для поддержания необходимого уровня давления в системе, а также циркуляции масла. Этот узел работает посредством ременной передачи на коленвале.
Гидроцилиндр. Этот компонент используется непосредственно для облегчения поворота колес под воздействием давления расходного материала. Устройство встраивается в систему рулевого управления.
Распределительное устройство. Предназначение этого элемента заключается в распределении потоков рабочего вещества в необходимую полость гидроцилиндра.
Соединительные магистрали. По патрубкам осуществляется циркуляция масла по системе между цилиндром и распределительным узлом, из расширительного бачка в насос, а также из распределительного устройства в бак.
Расширительный бачок, в который заливается расходный материал. Этот резервуар используется для хранения рабочей жидкости. Также бачок оснащается фильтрующим элементом, в зависимости от системы он может быть дополнен щупом для контроля объема.

Принцип работы устройства

Принцип работы устройства основан на перемещении золотника, когда водитель вращает руль в разные стороны. При его вращении сам золотник перемещается, в результате чего открываются сливные патрубки в системе. Когда открывается тот или иной патрубок, рабочая жидкость под давлением начинает передвигаться в определенные области системы. Рабочее вещество посредством давления воздействует на поршень, в результате чего он воздействует на поворачивание колес авто.

В тот момент, когда водитель перестает вращать рулевое колесо, золотник останавливается, что способствует тому, что распределитель останавливается в нейтральном положении. В это время рабочая жидкость переходит из нагнетательного шланга в сливной, что способствует перекачке вещества по системе с помощью насоса (автор видео — канал Demian0805).

Поведение на дороге

Усовершенствованное авто более маневренное на дороге

Работа ГУР никак не будет связана с загруженностью автомобиля, скоростью движения. Можно спокойно маневрировать на шоссе, в городских условиях, а также на бездорожье или во дворе.
Будет обеспечена нормальная обратная связь на руле. Если при работе механического узла наличие такой связи понятно, то, например, электрический усилитель практически полностью устраняет чувствительную связь между рулем и управляемыми колесами. Гидроусилитель не только облегчает поворот колес, но и обеспечивает необходимую чувствительность руля.
Благодаря отсутствию жесткой связи руля с приводным механизмом после установки современного оборудования пропадают и толчки, передаваемые на руль от неровностей дорожного покрытия. Машина лучше держит траекторию и более послушна в руках водителя.
Улучшится не только общее поведение автомобиля на дороге, но и многие другие показатели. Например, скорость прохождения поворотов увеличится, возрастет возвращение рулевого колеса в «нулевую» точку после окончания криволинейной траектории. Можно заметить и улучшение маневрирования в потоке, поскольку будет легче перестраиваться.

Несмотря на указанные достоинства, существуют и некоторые моменты, которые нельзя оценить однозначно.

С учетом короткой базы УАЗ 452, после установки ГУР можно отметить некоторое рыскание автомобиля по дороге, особенно на скорости выше среднего, но как только водитель привыкнет к использованию нового механизма, проблема уйдет.
Более чувствительное рулевое управление требует исправности всех узлов подвески. Поэтому нужно проверить на наличие неполадок рулевые тяги и опоры подвески. Качественная резина также повлияет на устойчивость авто.
Использование более сложного типа рулевого управления делает более дорогим обслуживание. То есть кроме затрат на покупку и установку нового механизма дополнительно придется нести расходы на устранение неисправностей, которые могут возникать при эксплуатации машины.

ГУР от Волги на УАЗ 469

Чтобы установить ГУР от Волги на УАЗ 469, необходимо подобрать УАЗовскую сошку с номером 452-2304100-10. Цена 800 рублей. Снять старую сошку, выкрутить шпильки и закрутить на обратную сторону моста. Здесь же снять крышку шкворня, прикрутить на место сошки, которая демонтирована. Там, где стояла крышка, установить новую сошку.

Пластину приварить по месту к раме. Толщина металла пластины и укосины 10 мм. С гидроусилителя от автомобиля Волга снять сошку и переставить в положение, которое необходимо для УАЗ 469. Конструкция вала позволяет установить сошку в 4-х различных вариантах.

Как и пластина, ГУР от Волги устанавливается также по месту. Иногда необходимо приваривать две шпильки крепления пластины к раме. Наконечники должны быть разными – один от Волги, другой – от УАЗ 469. Поперечину можно изготовить из УАЗовской, укоротив её. Длина ГУРу от Волги на УАЗ должна быть 140 мм.

7 (и более) лет назадСообщения: 1,055

Модератор 10 (и более) лет назадСообщения: 1,143

Модератор 11 (и более) лет назадСообщения: 3,880

9 (и более) лет назадСообщения: 1,185

9 (и более) лет назадСообщения: 479

Необходимое оборудование

Электроусилитель для авто

Для переоборудования автомобиля под систему с гидравлическим усилителем выпускаются различные механизмы.

Так, универсальный модуль ШНКФ 453461.130 представляет собой агрегат, где к рулевому механизму добавлен распределитель жидкости, находящейся под давлением, и силовой цилиндр, который и управляет рычагами. В данном случае цепочка, управляющая колесами, выглядит так:

ведущий винт — шариковая гайка;
шариковая гайка — зубчатая рейка;
зубчатая рейка — трезубый сектор;
ведомый сектор — рулевая колонка.

Конструктивное исполнение такого ГУР имеет хорошие технические характеристики:

передаточное число механизма — 17,3 к 1;
установленная масса — 12 кг;
максимальный крутящий момент — 100 кгс/м;
максимально развиваемое давление — 12 МПа;
угол поворота выходного вала — до 80°.

Следует обратить внимание на то, что прежнее передаточное отношение составляло 16,4. В линейке продукции УАЗ присутствует автомобиль с гидравлическим усилителем руля

Правда, и там требуются доработки. Блок усилителя на заводе никак не защищали, что может привести к повреждению трубок высокого давления и к коррозии. На сегодняшний день стоимость версии фургона, где в комплектацию входит гидроусилитель руля, составляет от 500 тыс. рублей

В линейке продукции УАЗ присутствует автомобиль с гидравлическим усилителем руля. Правда, и там требуются доработки. Блок усилителя на заводе никак не защищали, что может привести к повреждению трубок высокого давления и к коррозии. На сегодняшний день стоимость версии фургона, где в комплектацию входит гидроусилитель руля, составляет от 500 тыс. рублей.

Гидроусилитель или электроусилитель руля на Буханку: что лучше?

Одним из основных преимуществ гидроусилителя руля перед ЭУР считается более дешевая стоимость системы. Кроме того, в отличие от ЭУР, ГУРы обладают повышенным запасом мощности.

Минусы таких усилителей следующие:

В системах ГУР нужно регулярно проводить проверку уровня масла в расширительном бачке. Как и любой другой расходный материал, эта жидкость со временем теряет свои характеристики, а из-за ее низкого уровня в работе системы могут возникнуть неполадки.
ГУР требует правильной эксплуатации, соблюдения определенных правил.
Работа гидроусилителя зависит от работоспособности двигателя. Если мотор отключен, то повернуть руль будет очень тяжело.
ГУР состоит из многих элементов, среди которых шланги и ремни, за которыми нужно постоянно следить. При наличии повреждений и трещин ремешки подлежат замене, а повреждения патрубков могут привести к утечке масла из системы (автор видео — Роман Петров).

Что касается ЭУР, то такие системы имеют больше преимуществ. Из-за простой конструкции системы автовладелец может сэкономить место в подкапотном пространстве при установке. В отличие от гидроусилителей, при использовании ЭУР водителю не придется регулярно проверять состояние ремней, патрубков и уровень масла в бачке. Кроме того, автовладелец машины с ЭУР может самостоятельно настроить усилие поворота руля, то есть подстроить систему под свои нужды.

Из недостатков электроусилителя следует выделить:

По сравнению с гидроусилителем — более высокая стоимость системы, по этой причине многие автовладельцы ставят ан буханку именно ГУР.
Невысокий запаса мощности.
Более дорогой ремонт узла в случае его выхода из строя.

Эксплуатация авто с ГУР

Несмотря на надежность всех конструкций, применяемых для переоборудования УАЗ “буханка”, определенные проблемы могут возникать даже при исправном устройстве.

Наиболее подходящим видом специальной жидкости инженеры называют масло типа “Декстрон 3” или смазку марки P. Они не только понижают общую шумность, но и имеют необходимые присадки, снижающие пенистость жидкости при работе механизма.

Замену проводят одновременно со сливом смазки, находившейся в работе. После появления при сливе жидкости, соответствующей типу “Декстрон 3”, долив прекращают.

Машиной с новым ГУР надо уметь управлять

При эксплуатации рулевого механизма нужно знать, какие действия могут повредить установленный агрегат:

нахождение колес в крайнем положении более 5 секунд приводит к перегреву жидкости в усилителе и возможному отказу в работе;
в случае неисправности авто при неработающем двигателе возможно лишь кратковременное руление – например, для заезда на эвакуатор;
использование машины без масла в механизме приводит к скорому выходу гидроусилителя из строя.

Предложения различных заводов-изготовителей для переоборудования УАЗ “буханки” позволяют модернизировать авто, заплатив за это от 20 тыс. рублей в зависимости от установленного двигателя. При обращении в сервисную станцию еще около 5 тыс. потребуется отдать за работу мастера.
