Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Двигатель 417 уаз установка привода трамблера

Всем Привет . В общем проблема такая: сняли трамблер вместе с приводом и прокрутили колено пару раз а метки не какие не поставили как стоял трамблер и куда был направлен бегунок.

Пробовал ставить по книжке но то ли я чего то не так делаю то ли проблема еще какая то есть в том что он не заводится.

Трамблер выставлял так: =метка на шкиве коленвала ставил напротив выступа(штырька) на картере двигателя. ВАРИАНТ 1: поршень первого цилиндра верху( первый цилиндр этот тот что стоит ближе к радиатору охлаждения двигателя). На обоих клапанах первого цилиндра ЗАЗОР ЕСТЬ

. Трамблер выставляю так чтобы бегунок смотрел на первый цилиндр(смотреть от радиатора). Бегунок получается между двумя контакта крышки трамблера . провод свечи первого цилиндра я пробовал ставить и до бегунка и после бегунка. Провода свечей подключены к крышке трамблера как 1-2-4-3 цилиндры (считать от радиатора)

ВАРИАНТ 2: Прокручивал коленвал еще на 1 оборот для совпадения меток на картере двигателя и на шкиве коленвала и пробовал опять тоже самое:

поршень первого цилиндра верху( первый цилиндр от радиатора охлаждения двигателя ). На обоих клапанах первого цилиндра ЗАЗОРА НЕТУ

. Трамблер выставляю так чтобы бегунок смотрел на первый цилиндр(от радиатора). Бегунок получается между двумя контакта крышки трамблера . провод свечи первого цилиндра я пробовал ставить и до бегунка и после бегунка. Провода свечей подключены к крышке трамблера как 1-2-4-3 цилиндры (считать от радиатора)

Итог: двигатель не заводится.

Читал что бегунок трамблера должен смотреть именно на первый цилиндр.

Если бегунок ставить именно на первый цилиндр то получается контакт бегунка и в ПЕРВОМ и во ВТОРОМ варианте между двумя контактами крышки трамблера а если поставить бегунок чуть вперед по часовой стрелке то он получается между первым и вторым цилиндром.

В общем получается 4 настройки: 1. поршень первого цилиндра вверху. на обоих клапанах первого цилиндра зазор. бегунок стоит на 1 цилиндр.

2.поршень первого цилиндра вверху. на обоих клапанах первого цилиндра зазор. бегунок стоит между первым и вторым цилиндром.

3. поршень первого цилиндра вверху. на обоих клапанах первого цилиндра ЗАЗОРА НЕТУ. бегунок стоит на 1 цилиндр.

4. поршень первого цилиндра вверху. на обоих клапанах первого цилиндра ЗАЗОРА НЕТУ. бегунок стоит между первым и вторым цилиндром.

В ТРЕХ НАСТРОЙКАХ ИЗ ЧЕТЫРЕХ БЫЛИ ИЗМЕНЕНИЯ: в одной настройке движок как бы клинило иногда когда крутил стартером как будто бы в обратную сторону отдача движка была а в другой настройке были выстрелы в глушитель. в третьей настройке движок заводился но не развивал мошность дымил белым густым дымом и стоит отпустить газ он сразу же глохнет а в четвертой настройке стартер его тупо крутит и не каких изменений не происходит. /B]

При какой настройке как стоял бегунок уже не помню т к весь день проковырялся и ничего не сделал просто пробовал разные варианты и не запоминал где как работало.

Когда движок раньше собирал после капиталки то тоже были некоторые проблемы с настройкой трамблера но не так долго. Движок капиталил 2 года назад и уже не помню как что делал.

Друзья подскажите что я не так делаю и как правильно ставить бегунок на первый цилиндр когда зазор есть на клапанах или когда его нету ( метка на шкиве коленвала ставил напротив выступа на картере) ?

источник

Какие бывают системы зажигания на УАЗ 469

Порядок зажигания на УАЗе зависит от схемы, которая имеет отличительные особенности для каждого типа системы зажигания.

Блог про Уаз

Момент зажигания в бесконтактной системе зажигания УАЗ можно установить как с помощью стробоскопа, так и без него. C помощью стробоскопа установка момента зажигания получается значительно точнее.

Установку момента зажигания в бесконтактной системе зажигания УАЗ без стробоскопа необходимо проводить в следующей последовательности :

— Снимите крышку датчика-распределителя. — Выверните свечу зажигания первого цилиндра. — Закройте пальцем отверстие для свечи зажигания первого цилиндра. — Проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздух из под пальца — начала такта сжатия

— Осторожно проворачивая коленчатый вал двигателя, совместите установочную метку на демпферной части шкива коленчатого вала против ребра-указателя крышки распределительных шестерен. — Ослабьте болт крепления октан-корректора к приводу, поворотом корпуса датчика-распределителя установите стрелку октан-корректора в среднее положение шкалы и зафиксируйте ее болтом

— Ослабьте болт крепления октан-корректора к корпусу датчика-распределителя, нажмите на ротор распределителя в направлении против его вращения и медленно поверните корпус до совмещения красной метки на роторе со стрелкой на статоре датчика-распределителя. — Затяните болт крепления октан-корректора к корпусу датчика-распределителя и установите крышку датчика-распределителя на место.

Вывод в крышке, против которого находится разносная пластина ротора, нужно соединить высоковольтным проводом со свечей зажигания первого цилиндра. Остальные провода нужно соединить со свечами в соответствии с порядком работы цилиндров двигателя, т.е. 1-2-4-3, учитывая направление вращения ротора (против часовой стрелки). После каждой регулировки установки момента зажигания проверьте его в движении с хорошо прогретым двигателем.

При скорости автомобиля 30-40 км/ч на четвертой передаче резко нажмите на педаль акселератора. В этот момент на непродолжительное время (1-3 секунды) должен появиться легкий детонационный стук. Если стук не прекратится — значит установлен ранний момент зажигания. Если стука вообще нет — поздний момент зажигания. Опережение зажигания в этом случае регулируется октан-корректором.

При раннем моменте зажигания (сильной детонации) поверните корпус датчика-распределителя против часовой стрелки на одно деление шкалы октан-корректора. Каждое деление шкалы соответствует повороту коленчатого вала на 4 градуса. При позднем моменте зажигания (отсутствии детонации) поверните корпус датчика-распределителя на одно деление шкалы октан-корректора по часовой стрелке.

Установки момента зажигания в бесконтактной системе зажигания УАЗ с помощью стробоскопа.

Более точно момент зажигания в бесконтактной системе зажигания УАЗ можно установить с помощью стробоскопа. Для этого нужно проделать следующие операции :

— Присоедините датчик стробоскопа к проводу высокого напряжения свечи зажигания первого цилиндра. — Запустите и прогрейте двигатель. — Отрегулируйте частоту вращения коленчатого вала на холостом ходу в пределах 550-650 оборотов в минуту. — Включите стробоскоп и направьте его свет на ребро-указатель на крышке распределительных шестерен. Должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном моменте зажигания напротив ребра-указателя должна находиться либо зона между первой и второй меткой по направлению вращения коленчатого вала — у двигателей УАЗ с системой рециркуляции отработавших газов. Либо зона между серединами промежутков от первой до второй и от второй до третьей меток шкива-демпфера — у двигателей УАЗ без системы рециркуляции отработавших газов.

Если положение ребра-указателя и меток не соответствует правильной установке момента зажигания, то добейтесь нужного положения ребра-указателя и меток поворотом корпуса датчика-распределителя.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

катушка зажигания УАЗ 469;
трамблер;
жгуты;
коммутатор;
свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

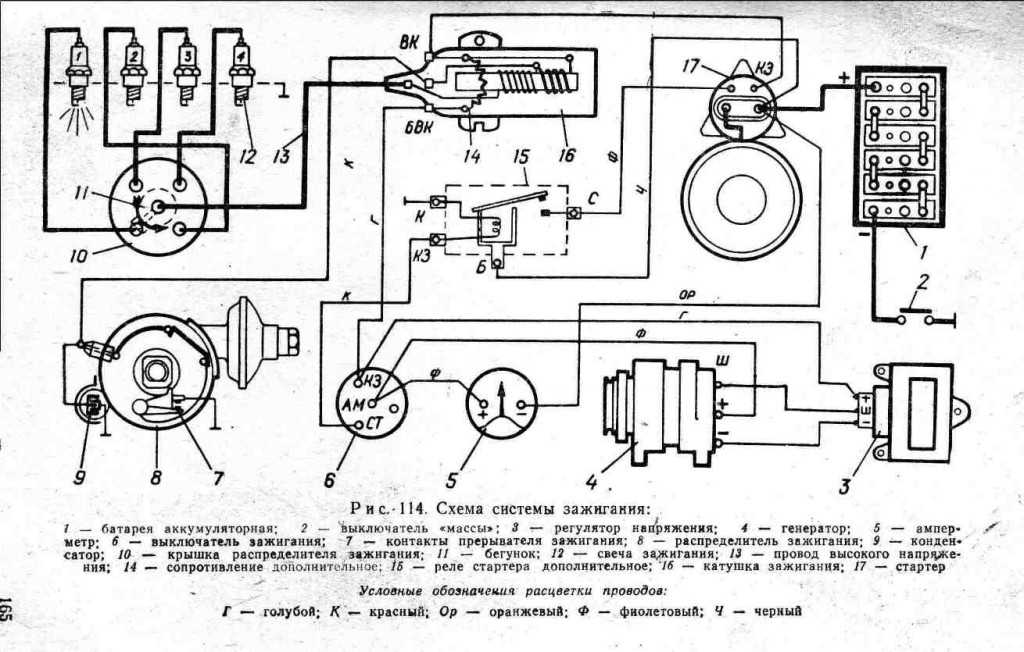

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

АКБ;
кнопка массы;
реле-регулятор напряжения;
генератор;
амперметр;
замок зажигания УАЗ 469;
контакты прерывателя-распределителя;
трамблер;
конденсатор;
крышка прерывателя-распределителя зажигания;
бегунок;
свечи зажигания;
провод высокого напряжения;
дополнительное сопротивление;
дополнительное реле стартера;
катушка зажигания;
стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Описание 417 двигателя

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка – четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

Замасленные свечи и другие признаки неисправности

Если двигатель обладает очень большим пробегом, и при этом все свечи были заменены в одно и то же время, то главной виной такого состояния является повышенный износ цилиндров, колец или поршней. Возможно появление масла на поверхности свечи в период, когда автомобиль проходит обкатку. Это со временем проходит. Если же масло было обнаружено только на одной свече, то причиной этого, скорее всего, может быть неисправность выпускного клапана, он может прогореть. Чтобы это определить, нужно хорошо прислушаться к работе двигателя, на холостом ходу он работает неравномерно. В этом случае нельзя откладывать с проведением ремонтных работ, так как потом прогорит и седло, и ремонт будет еще дороже.

Выгоревшие либо очень сильно корродированные электроды говорят только о перегреве свечи. Такое возможно, если был использован низкооктановый бензин, либо была неправильная установка момента произведения зажигания. Слишком обедненная смесь — тоже результат оплавки электродов.

Возможны различные механические повреждения на поверхности свечи. Она может иметь изогнутый вид, или же будет деформирован электрод, расположенный в боковой части свечи. Последствия такой работы — перебои в зажигании. Причиной возникновения таких неприятностей может быть неправильно выбранная длина свечи, либо же длина резьбы не соответствует посадочному месту в головке мотора. В таком случае стоит подобрать стандартную свечу, рекомендуемую заводом-изготовителем

Если ее длина была выбрана правильно, стоит обратить внимание на присутствие посторонних механических элементов во внутренней части цилиндра

После того как свечи были поменяны местами, можно узнать очень большое количество информации об их состоянии. Если свеча продолжает покрываться нагаром уже в другом цилиндре — это говорит о её неисправности. Но если нормальная и исправная свеча одного из соседних цилиндров также начинает покрываться нагаром, как и её предшественница, тогда это неисправность непосредственно в кривошипно-шатунном устройстве этого цилиндра.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.
Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

В результате:

Двигатель начинает устойчиво работать на всех режимах;
Улучшается пуск «на холодную»;
Нормализуется расход топлива;
Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Руководство по настройке зажигания

Предлагаем ознакомиться с процессом настройки на примере бесконтактной СЗ своими руками:

Для начала нужно отключить зажигание и открыть капот. Найдите коленвал и выставьте его в такое положение, которое будет соответствовать моменту опережения в пять градусов. При выставлении коленчатого вала нужно добиться совпадения средней отметки, расположенной на шкиве, с отметкой на крышке блока. В таком положении на цилиндре под номером 1 окончится такт сжатия, это считается верхней мертвой точкой. Если трамблер не демонтирован с мотора, то верхнюю мертвую точно можно определить в результате демонтажа крышки трамблера. Бегунок устройства необходимо выставить напротив внутреннего контакта, он подключен к высоковольтнику, идущему на свечу цилиндра 1. Если вы не знаете, как правильно выставить коленвал, то можно по-другому найти положение ВМТ. Для этого свечным ключом выкрутите свечу из первого цилиндра и демонтируйте ее, а технологическое отверстие закройте бумажной пробкой. Затем с помощью ключа покрутите коленвал. Когда из отверстия пойдет воздух, который вытолкнет пробку, это говорит о том, что цилиндр попал в ВМТ.
После этого вам понадобится ключ на 10, этим инструментом надо ослабить болт октан-корректора и выставить его шкалу на ноль, это примерно середина. Тем же ключом необходимо ослабить болт, который крепит пластину корректора. Далее, корпус распределителяющего механизма проворачивается до момента, пока не совпадут метки. В частности, имеются в виду отметка на статоре, а также красная метка на роторном механизме. При совмещении отметок распределитель нужно зафиксировать в этом положении и закрутить болт.
Перед регулировкой удостоверьтесь в том, что бегунок располагается напротив контакта цилиндра 1. В соответствии с порядком зажигания, убедитесь, что провода от трамблера правильно подключены к свечам.
Теперь надо проверить, правильно ли вы выполнили все действия, диагностика производится во время движения. Вам нужно прогреть автомобильный мотор до температуры около 80-90 градусов, сесть за руль и начать движение. Машину следует разогнать до скорости 60 км/час на третьей передаче, затем включить четвертую и резко нажать на газ. В результате вы услышите, как из-под капота стала раздаваться детонация, металлический стук, похожий на стучание клапанов. Детонация должна исчезнуть спустя 1-3 секунды после появления. Если все произошло так, то УОЗ откорректирован верно. Если же детонация длится более трех секунд, то УОЗ выставлен слишком большой, тогда с помощью октан-корректора его надо уменьшит на одну метку. При полном отсутствии детонации желательно увеличить УОЗ. После дополнительной корректировки нужно еще раз произвести диагностику выполненных действий.

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.
