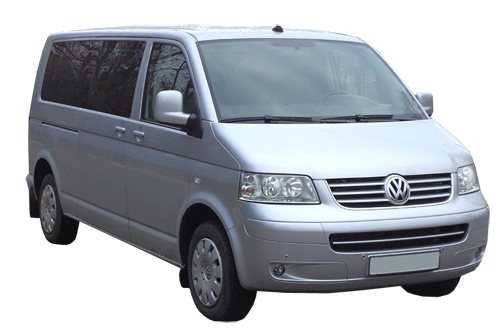

Cхема предохранителей volkswagen transporter t5 и т4: месторасположение и способы замены

Замена поврежденного предохранителя

На T4 и T5 наиболее распространены следующие типы вставок:

  • синего цвета — на 40 А;
  • зеленого цвета — 30 А;
  • белого цвета — 25 А;
  • желтого цвета — 20 А;
  • синего цвета — 15 А;
  • красного цвета — 10 А;
  • коричневого цвета — 7,5 А;
  • бежевого цвета — 5 А.

Читать далее: Что нужно для замены масла в двигателе || Самостоятельная замена моторного масла на автомобиле

Замена предохранителей на Т5 Multivan 2008 года выпуска начинается с определения места расположения сгоревшей плавкой вставки.

Например, при выходе из строя предохранителя 15 А для прикуривателя необходимо выполнить следующие действия:

  1. Открыть контейнер для бутылок, размещенный на центральной части передней панели. Нажать два рычага и вынуть контейнер.
  2. Вставить отвертку и аккуратно приподнять крышку. На более простом Транспортере крышка блока ничем не закрыта и открывается без дополнительной подготовки.
  3. Вынуть имеющийся там специальный пинцет.
  4. Найти сгоревшую вставку. Ее можно определить по внешнему виду или проверив тестером, установленным на прозвон.
  5. При помощи щипцов вынуть вставку и заменить. Новая деталь должна иметь аналогичный номинал. Применение самодельных перемычек или более мощных предохранителей недопустимо, поскольку может вызвать перегрев электропроводки и возгорание. Если проблема застала в пути и нового предохранителя с нужным номиналом нет, то лучше снять такую вставку с другого участка цепи, который в данный момент не используется.
  6. Проверить исправность работы прикуривателя. Если предохранитель сразу сгорает, значит необходимо более детально проверять цепь питания, определяя причину короткого замыкания в ней.
  7. Уложить пинцет на место и закрыть крышку.

— Загрузка …

Процесс поисков и замены предохранителя прикуривателя на Фольксваген Мультивен Т5 2011 года выпуска показан на видео от автора Леша Лексс.

Ремонт Фольксваген Транспортер Замена предохранителей VW T4

Реле и предохранители

Для того, чтобы предотвратить повреждение проводов или потребителей в результате короткого замыкания или перенагрузки, отдельные цепи защищены плавкими предохранителями. Применяемые предохранители отвечают повышенным техническим требованиям. Они оснащены ножевыми контактами и не могут быть заменены на применяемые ранее предохранители. Реле и предохранители находятся в одном ящике, закрытом крышкой и находящемся слева от щитка приборов.

Номинальная сила тока, А

1. Инструкция по эксплуатации 1.0 Модификации переборки 1.1. Фургон 1.2. Замена резиновых лепестков дворников 1.3 Система мойки фар 1.4. Привод стеклоочистителя 1.5 Водяная помпа мойки стекол 1.6 Диагностика неисправностей дворников 1.7 Мойка машины 1.8 Уход за лаковым покрытием 1.9 Уход за пластмассовыми частями 1.10 Чистка стекол 1.11 Уход за резиновыми уплотнениями 1.12 Уход за алюминиевыми ободами 1.13 Ремни безопасности 1.14 Защита днища и консервация полуосей 1.15 Уход за мягкой обивкой 1.16 Запуск двигателя от другого источника 1.17 Буксировка машины 1.18 Установка машины на подставки 1.19 Идентификация 1.20. График обслуживания VW T4

2. Двигатель 2.0 Двигатель 2.1 Общие данные двигателя 2.2 Снятие и установка двигателя 2.3 Снятие радиатора 2.4 Снятие и установка брызговика двигателя 2.7 Снятие и установка распредвала 2.8 Гидравлические тарельчатые толкатели 2.9 Замена маслоотражательных колпачков 2.10. Клапана 2.11 Проверка компрессии 2.12. Клиновой ремень 2.13 Диагностика неисправностей двигателя 2.14. Система зажигания 2.15. Система смазки 2.16. Система охлаждения двигателя 2.17. Система питания двигателя 2.18. Система впрыска бензина 2.19. Система отвода выхлопных газов

3. Сцепление 3.0 Сцепление 3.1 Общие данные 3.2 Снятие, установка и проверка сцепления 3.3 Выпуск воздуха из привода сцепления 3.4 Замена тросика сцепления 3.5 Диагностика неисправностей сцепления

4. Коробка передач 4.0 Коробка передач 4.2 Снятие и установка коробки передач 4.3 Крепление двигатель-коробка передач 4.4 Полная автоматическая трансмиссия 4.5. Система переключения коробки передач

5. Подвески 5.0 Подвески 5.1. Общие данные 5.2. Задняя подвеска

6. Рулевое управление 6.0 Рулевое управление 6.1 Общие данные 6.2 Рулевое колесо 6.3 Шаровая опора и поперечная рулевая тяга 6.4 Проверка герметичности системы управления 6.5 Выпуск воздуха из системы управления 6.6 Устранение вибрации рулевого колеса и передней части машины 6.7. Основные параметры регулировки ходовой части

7. Тормозная система 7.0 Тормозная система 7.2 Технические данные тормозной системы 7.3. Тормозные колодки передних дисковых тормозов 7.4 Устранение скрипов дисковых тормозов 7.5 Проверка толщины тормозных дисков 7.6 Тормозной диск и тормозной механизм 7.7 Тормозной барабан 7.8 Тормозные колодки 7.9 Базовая регулировка тормоза заднего колеса 7.10 Регулировка ручного тормоза 7.11 Тормозная жидкость 7.12 Выпуск воздуха из тормозной системы 7.13 Замена тормозной жидкости 7.14 Тормозной цилиндр 7.15 Тормозной трубопровод и тормозной шланг 7.16 Регулятор тормозных сил 7.17 Выключатель стоп-сигнала 7.18 Антиблокировочная система (ABS) 7.19 Диагностика неисправностей тормозов

8. Колеса и шины 8.0 Колеса и шины 8.2 Обозначение ободов 8.3 Обозначение шин 8.4 Замена колес 8.5 Правила ухода за шинами 8.6 Снежные цепи (цепи против скольжения) 8.7 Запасное колесо 8.8 Неправильный износ шин 8.9 Диагностика неисправностей колес

9. Кузов 9.0 Кузов 9.2 Бампер 9.3 Передняя замыкающая балка 9.4 Крышка капота 9.5 Задняя дверь 9.6. Дверь багажника 9.7. Передняя дверь 9.8. Сдвижная дверь 9.9 Задняя двухстворчатая дверь 9.10 Решетка радиатора 9.11 Защитная планка освещения номерного знака 9.12. Зеркала 9.13 Переднее сидение 9.14 Средний ряд сидений салона 9.15 Задняя банкетка для сидения 9.16 Вещевой ящик 9.17. Система отопления

10. Электрооборудование 10.0 Электрооборудование 10.1. Измерение напряжения 10.2 Установка дополнительных электропринадлежностей 10.3. Поиск неисправностей в электрооборудовании 10.4 Реле 10.5 Электродвигатель дворников 10.6 Система указателей поворотов 10.7 Стоп-сигнал 10.8 Звуковой сигнал 10.9 Обогрев заднего стекла 10.10 Замена предохранителей 10.11. Аккумуляторная батарея 10.12 Контрольные лампы 10.13 Светодиоды 10.14 Стабилизатор напряжения 10.15 Приборы управления 10.16 Валик спидометра 10.17. Генератор 10.18. Стартер 10.19. Система освещения и сигнализации 10.20. Электросхемы

Блок «B» и блок реле панели приборов

Блок предохранителей большего размера B расположен в салоне автомобиля. Он расположен под рулевой колонкой. Доступ не сложный. Просто опустите крышку, и кунжут откроется. Для удобства работы с приборами в гнездо монтажного блока седана Volkswagen Polo вмонтирован небольшой пинцет.

Макет выглядит немного более запутанным, чем предыдущие конфигурации. Поэтому, если вам предстоит заниматься заменой «заглушек» в блоке, лучше иметь под рукой чертеж с подробным обозначением каждого элемента.

Сразу стоит отметить предохранители, которые «идут» в резерв: 1.5.28−31.41.60. Кроме того, слоты можно «зарезервировать»: 8 и 32. «Отто» можно использовать для защиты форсунок двигателя и разъема «32» для топливного насоса.

К осветительным приборам относится группа устройств, потребляющих большое количество энергии:

  • контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
  • Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
  • «Туман» — 54 (15А).
  • Стоп-сигналы и указатели поворота — 43 (15А).
  • Габариты левой фары и левого заднего фонаря — 57 (5А).
  • Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
  • Задний противотуманный фонарь — гнездо 18 (5А).
  • Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
  • Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
  • Габариты правой фары и правого заднего фонаря — 58 (5А).

Одновременно двигателем и приводом управляют несколько предохранителей: 3 (5 А), 13 (15 А) и 23 (7,5 А). В электрическую схему блока управления входят предохранители, контролирующие различные функции автомобиля. В эту группу могут входить:

  • Реле габаритных огней и основной блок звуковоспроизведения 19 (5А).
  • Подогрев зеркал заднего вида — 24 (5А).
  • Центральный замок и наливная горловина топливного бака — 48 (25А).
  • Электродвигатель омывателя лобового стекла — 47 (20А).
  • Обогрев заднего стекла — 53 (30А).
  • Подогрев сидений — 37 (25А).
  • АКПП и переключатель скоростей — 13 (15А).
  • Звуковой сигнал — 46 (20А).
  • Датчик скорости, выключатель зажигания и селектор автомат — паз 10 (5А).
  • Подогрев лобового стекла — 56 (40А).

Большую группу составляют «заглушки», защищающие систему отопления и кондиционирования: 22 (5А), 25 (5А) и 40 (30А). Переключатели на рулевой колонке включают следующие предохранители: 2 (10А), 4 (2А), 20 (5А).

Важным условием при замене контактов является сила тока, которую необходимо соблюдать во время процедуры. Другими словами, в разъем нельзя вставить перемычку, рассчитанную на другую силу тока. Также категорически запрещено использовать плоды «кустарных» разработок. Сами «самоделки» сгорят, и часть электронного оборудования седана Polo тоже «заберет» с собой. А в худшем случае — пожар, который может оставить владельца немецкой машины ни с чем.

Наконец, последний блок проводки автомобиля — реле, расположенное сбоку на приборной панели. Чтобы снять ее с панели, нужно приподнять боковую крышку плоской отверткой и снять ее. Раскачиваем прибор из стороны в сторону и аккуратно вытаскиваем из отверстия.

Реле имеет 15 контактов. Последние пять в цепочке не используются. Остальное отвечает за работу стартера, отопителя «лобовуха», топливного насоса, ближнего света фар, компрессора кондиционера и так далее. Если источник проблемы возник в этом ящике, мы находим сломанный контакт и меняем на нем необходимое реле.

Таким образом, можно сделать два вывода. Во-первых, при выходе из строя одного из узлов автомобиля в первую очередь следует осмотреть блоки предохранителей и реле — возможно, причина неисправности кроется в их зоне видимости. Это сэкономит деньги, потраченные на услуги специалистов на АЗС. Во-вторых, замена сгоревших элементов не вызовет проблем даже у начинающего «знатока поло»

Важно только иметь под рукой схему «пробок»

Предохранители и реле в салоне Фольксваген Поло седан

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1 Бронировать
2 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя
стакан
3 5 / 7.5A Реле топливного насоса, блок управления двигателем
4 7.5A Переключатели на рулевом колесе
5 Бронировать
6 5А Блок управления приборной панелью
7 5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь Форсунки 10А или резерв
девять Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12 5A Джойстик регулировки зеркал заднего вида
13 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14 Блок управления подушками безопасности 5 / 10A
15 5A Нагревательные элементы форсунки омывателя ветрового стекла
16 Блок управления парктроником 5 / 10А
17 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22 Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24 5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год 7.5 / 10A Блок управления гидроусилителем руля
27 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год Лямбда-зонд 10А
29 Катушки зажигания 20А
тридцать Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора
рециркуляция выхлопных газов
31 год Форсунка цилиндра 10А
32 10А Топливный насос, 30А Блок управления двигателем
33 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34 7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год 10А Блок управления двигателем
36 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку
шоссе
37 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39 10 / 15A Правая фара (ближний свет)
40 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год Электродвигатель заднего стеклоочистителя 15А
стакан
42 Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год Ультразвуковой датчик кражи 15А, противоугонная сирена
45 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46 20 / 30A Блок управления блоком питания (звуковой сигнал)
47 20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49 5 / 15A Фонарь заднего хода
50 25 / 30A Блок управления двери водителя
51 25 / 30A Блок управления дверью переднего пассажира
52 30A Блок управления задней левой дверью, Блок управления задней правой дверью
53 30А Обогрев заднего стекла
54 15A Противотуманная фара
55 Катушки зажигания 15А
56 Реле обогрева лобового стекла 40А
57 год 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59 10 / 15А Левый замок — фара (ближний свет)
60 Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Блоки предохранителей под капотом

Монтажный блок предохранителей

Фотография блока

Пример схемы

Общее описание

1 (5А) Электродвигатель (и) вентилятора(ов) системы охлаждения
2 (5А) Реле насоса охлаждающей жидкости
3 (15А) Кондиционер (5А) Резистор вентиляии картера
4 (30А) Антиблокировочная система тормозов(ABS) либо Стабилизатор напряжения, Магнитола, Радио
5 (15А) Автоматическая коробка передач
6 (30А) Антиблокировочная система тормозов(ABS)
7 (5А) Блок управления электродвигателем вентилятора системы охлаждения 1 (7,5А) Насос омывателя
8 (15А) Управление двигателем
9 (5А) Управление двигателем, реле основных цепей зажигания
10 (5А) Управление двигателем (15А) Клапан наддува либо отработанных газов
11 (5А) Блок управления усилителем рулевого управления (30А) Переключатель света фар и их реле
12 (5А) Управление двигателем (10А) Регулятор давления топлива
13 (10А) Управление двигателем (10А) Ксенон в левой фаре
14 (5А) Управление двигателем либо Реле топливного насоса
15 (10А) Выключатель фонарей заднего хода
16 (5А) Управление двигателем либо выключатель стоп сигналов, расходомер воздуха
17 (5А) Антиблокировочная система тормозов (ABS)
18 (5А) Усилитель рулевого колеса
19 (5А) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления
20 (5А) Управление двигателем
21 (5А) Клапан рециркуляции отработанных газов
22 (10А) Управление двигателем (форсунки)
23 (25А) Автоматическая коробка передач (10А) Ксенон в правой фаре
24 (5А) Автоматическая коробка передач
25 (25А) Управление двигателем, Зажигание
26 (25А) Управление двигателем (5А) Левая фара
27 (5А) Реле насоса охлаждающей жидкости
28 (15А) Сигнал высокого тона
29 (10А) Датчик скорости автомобиля (5А) Правая фара
30 (15/20А) Реле насоса вспомогательной системы кондиционера /отопителя, топливный насос, реле топливного насоса
31 (15А) Управление двигателем (лямбда зонд)
32 (30А) Управление двигателем (зажигание) (5А) Реле топливного насоса
33 (5А) Реле насоса охлаждающей жидкости управление двигателем, реле свечей накаливания
34 (10А) Блок управления электродвигателем вентилятора системы охлаждения (5А) Блок управления ботовой сети
35 (10А) Управление двигателем (15А) Регулятор уровня топлива
36 (25А/30А) Реле стартера (5А) Интерфейс шин данных

Блок предохранителей высокой мощности

Находится рядом с монтажным и соединен с аккумулятором.

Расшифровка

1 (175/225А) Генератор
2 (125А) Распределение питания аккумуляторной батареи, реле вспомогательных цепей зажигания, блок управления электрооборудованием двери водителя блок управления электрооборудованием двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители
3 (50А/100А) Система зарядки (с дополнительной батареей), блок управления электрооборудованием задней левой двери (некоторые модели), блок управления электрооборудованием задней правой двери (некоторые модели), реле — делитель в системе зарядки (с дополнительной батареей)
4 (125А) Распределение питания аккумуляторной батареи (70А) Плюсовое соединение в жгуте проводов моторного отсека
5 (50А) Распределение питания аккумуляторной батареи (некоторые модели), отдельные предохранители
6 (60А) Реле свечи накаливания (50А) электродвигатель насоса подачи воздуха на выпуск
7 (70/80/100А) Электродвигатель вентилятора (ов) системы охлаждения
8 (40/50/100А) Электродвигатель вентилятора (ов) системы охлаждения, отдельные предохранители
9 (100А) Распределение питания аккумуляторной батареи, замок зажигания
10

Блок реле Volkswagen Transporter T5

Так же расположен рядом с монтажным блоком предохранителей.

Вариант 1

Назначение

1 Электронный блок управления кондиционером (ручное управление температурой)
2 Реле 2 топливного насоса
3 Реле насоса системы подачи воздуха навыпуск
4 Реле основных цепей зажигания
5 Реле 1 топливного насоса
6 Реле электромагнитной муфты компрессора кондиционера (автоматическое управление температурой)
7 Реле системы управления АКПП
8 Блок управления усилителем рулевого управления
9 Реле насоса охлаждающей жидкости

Вариант 2

Обозначение

1 Электронный блок управления кондиционером (ручное управление температурой)
2 Реле 2 топливного насоса
3 Реле насоса системы подачи воздуха навыпуск
4 Реле основных цепей зажигания
5 Реле 1 топливного насоса
6 Реле электромагнитной муфты компрессора кондиционера (автоматическое управление температурой)
7
8 Реле насоса охлаждающей жидкости
9 Реле стартера — если есть

Процесс снятия и замены

Необходимый инструмент: плоская отвертка, ключи 10, 14.

Подкапотный

Порядок действий следующий:

  1. Снимите отрицательную клемму после выключения зажигания.
  2. Нажимая на защелки, снимите верхнюю крышку с блока.
  3. Вытащите сломанный предохранитель или реле. Если перегорел силовой многофункциональный предохранитель на конце, отверните гайки ключом на 14, снимите провода со шпилек и, нажав на пластиковые зажимы, вытащите деталь. Полностью заменен.
  4. Установите новый элемент, предварительно устранив источник короткого замыкания.

Источник статьи: http://vw-guide.ru/folksvagen/chema-predohranitelej-volkswagen-transporter-t5-i-t4-mestor/

Электрооборудование (Electrical equipment)

Volkswagen Transporter T5 / Multivan 2003- : Электрооборудование (rus.)

Ремонт и обслуживание в цветных фото. Особенности конструкции, диагностика неисправностей электрооборудования, расположение предохранителей и реле, снятие и установка монтажных блоков в салоне, аккумулятор, генератор, стартер, замок зажигания, замена контактной группы замка зажигания, система управления дизельным двигателем, замена свечей накаливания автомобиля с дизельным двигателем, система управления бензиновым двигателем,освещение, световая и звуковая сигнализация, проверка и регулировка света фар, замена ламп, блок-фары, противотуманных фар, замена бокового фонаря указателя поворота, замена заднего фонаря, замена дополнительного стоп-сигнала, снятие и установка звуковых сигналов, замена подрулевых переключателей, снятие и установка электродвигателей вентиляторов радиатора системы охлаждения двигателя, электрообогрев стекла двери задка, комбинация приборов, снятие и установка автомагнитолы, замена датчиков и выключателей, замена выключателя стоп-сигнала, замена датчика сигнальной лампы аварийного падения давления масла, проверка и замена датчика указателя уровня топлива, проверка и замена выключателя света заднего хода, замена контактных выключателей.

Автомобиль Transporter модели 2004 года. Электрооборудование (rus.)

Конструкции и действие компонентов. Пособие по программе самообразования. Шина данных CAN, Расположение компонентов электрооборудования, Блок управления бортовой сетью, Блок управления с дисплеем в комбинации приборов, Электроспидограф, Центральный блок управления системой «Комфорт», Охранная сигнализация, Сдвижная дверь с электроприводом, Многофункциональное рулевое колесо, Круизконтроль, Радиоаппаратура, Громкая голосовая связь DVE, Усилители, Антенны, Климатическая установка, Техническое обслуживание.

Volkswagen Transporter T5 (7H) — Component Locations (eng.)

Component Locations Расположение всех электронных блоков, предохранителей и реле, точки соединения с массой, места установки разъемов. Номинальная величина предохранителей и за что они отвечают. Распиновка разъемов. 243 страницы! 3 Mb.

Volkswagen Transporter T5 (7H) — Wiring Diagrams (eng.)

Полные электросхемы для Фольксваген Транспортер Т5 (7H) с 2003 года выпуска. 1.9L 63 kW — Turbodiesel engine (unit injectors), engine code AXC 1.9L 77 kW — Turbodiesel engine (unit injectors), engine code AXB 2.5L 96 kW — Turbodiesel engine (unit injectors), engine code AXD 2.5L 128 kW — Turbodiesel engine (unit injectors), engine code AXE 2.0L 85 kW — Motronic, engine code AXA 3.2L 173 kW — engine (Motronic), engine code BDL 3.2L 173 kW — engine (Motronic), engine code BKK 3.2L 173 kW — engine (Motronic), engine code BDM 2.5L 96 kW — Turbodiesel engine, engine code BNZ 2.5L 128 kW — Turbodiesel engine, engine code BPC 1.9L 75 kW — Turbodiesel engine, engine code BRS 1.9L 62 kW — Turbodiesel engine, engine code BRR 6-speed automatic gearbox (09K) Auxiliary coolant heater Thermo Top Z / C-B, Thermo Top Z / C-D Anti-lock brake system (ABS) with electronic differential lock (EDL) and traction control system (TCS) and electronic stabilisation program (ESP) и многое другое. 2616 страниц! 62 Mb.

Навигационная система Volkswagen RNS 310 и RNS 315 (rus.)

Руководство по эксплуатации на русском языке. Коды комплектаций: RNS 310 — 7T2 и RNS 315 — 7UC. Данные системы навигации RNS 310 и RNS 315 устанавливались в Volkswagen Amarok, VW Caddy, VW Golf, VW Golf Plus, VW Jetta, VW Passat, VW Polo, VW Tiguan, VW Touran, VW Transporter/Caravelle и др.

Реле на свет VW T-4 — DRIVE2

Как извесно на автомобилях у которых отсутствуют реле света, свет фар оставляет желать лучшего потому что при номинальном напряжении в бортсети автомобиля около 14в, к фарам доходит плюс минус на 1в меньше. Иногда просадка может достигать и больше одного вольта. Особенно это проявляется на старых машинах где проводка, контакты и переключатели уже устали пропускать через себя напряжение. Вот именно на них и происходит падение напряжения. Но не все потеряно, можно поставить реле в цепь питания ламп. На моем т-4 разница напряжения на аккумуляторе и фарах была 1.2в. После установки реле разница составила 0.1 в. Свет стал намного лучше.Вот небольшой отчетик.Сначала схемка

Снимаем кожух подрулевых переключателей и слевой стороны видим разьем

Снимаем акуратно изоленту и в пучке проводов находим толстый красный провод идущий к замку зажигания, это будет +

Дальше в этом же пучке находим коричневый, Это будет масса он-же минус

Дальше находим желтый провод идущий от разьема в первом фото он отвечает за ближний свет. Разрезаем его и подключаем провод который уходит к блоку предохранителей к 30 контакту реле

Второй конец желтого провода который идет к подрулевому разьему подключаем к 86 контакту реле

Также поступаем с проводом дальнего света он белого цвета

Проверяем работоспособность и если все работает то обматываем изолентой

и радуемся хорошему свету.

Общая документация по автомобилю

Автомобиль Transporter модели 2004 года (rus.)

Конструкция и описание модели. Пособие по программе самообразования. Краткая характеристика, Кузов, Безопасность пассажиров, Двигатели, Трансмиссия, Ходовая часть, Электрооборудование, Отопление и кондиционирование, Техническое обслуживание.

Volkswagen T5 2010 модельного года (rus.)

Кемпер Volkswagen California 2004 (rus.)

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
