Можно ли поменять коренные вкладыши не снимая двигатель камаз

Что значит провернуло вкладыши

В конструкции двигателя есть такие сопряженные детали, как вкладыши и шейки коленчатого вала. Для шатунных шеек предназначены шатунные вкладыши, для коренных — коренные. Коленвал — это деталь, которая берет на себя большие нагрузки и которая сажается на подшипники, только это не подшипники качения, а скольжения. Эти подшипники скольжения называются вкладышами. Хотя вкладыши — это наиважнейшая деталь в сопряженных парах деталей, но конструкция их довольна проста.

На фото показаны изношенные вкладыши шатуна

Материалы для изготовления вкладышей используют следующие:

  • олово;
  • медь;
  • свинец;
  • алюминиевые сплав.

Рабочая поверхность вкладышей наносят специальное антифрикционное покрытие.

На простом языке неполадки связанные с коренными и шатунными вкладышами называют проворачивнием, «провернуло вкладыши» или «что-то стучит внизу двигателя».

Если провернуло шатунные вкладыши, то в этом случае ремонт сделать легче, чем, если бы провернуло коренные вкладыши. Такие неполадки и поломки считаются серьезными. В основном, это происходит по причине использование некачественно моторного масла. Подробный расклад по расшифровке маркировки моторных масел должен знать каждый водитель, поскольку там есть очень много нюансов, которые вы раньше не знали.

Отличие коренных вкладышей от шатунных

Коренные полукольца сидят в нижней полости БЦ. Они также расположены в отдельных постелях, как и шатунные. Их предназначение — способствовать плавному вращению коленвала и служить опорами для него при укладке последнего в БЦ силового агрегата. Соприкасаются они непосредственно с коренными шейками. На 4-цилиндровых двигателях используют обыкновенно 5 коренных подшипника скольжения. Они оснащаются канавками и отверстиями для лучшего подвода смазки.

Шатунные вкладыши устанавливаются в самой нижней части поддона. Они запрессовываются в крышки шатунов (головки). Крепятся на шатунных шейках. По сравнению с коренными полукольцами, имеют более простую конструкцию.

Специалисты и опытные водители умеют отличать износ коренных и шатунных подшипников скольжения по звуку:

Что значит провернуло вкладыши

В конструкции двигателя есть такие сопряженные детали, как вкладыши и шейки коленчатого вала. Для шатунных шеек предназначены шатунные вкладыши, для коренных — коренные. Коленвал — это деталь, которая берет на себя большие нагрузки и которая сажается на подшипники, только это не подшипники качения, а скольжения. Эти подшипники скольжения называются вкладышами. Хотя вкладыши — это наиважнейшая деталь в сопряженных парах деталей, но конструкция их довольна проста.

На фото показаны изношенные вкладыши шатуна

Материалы для изготовления вкладышей используют следующие:

Рабочая поверхность вкладышей наносят специальное антифрикционное покрытие.

На простом языке неполадки связанные с коренными и шатунными вкладышами называют проворачивнием, «провернуло вкладыши» или «что-то стучит внизу двигателя».

Если провернуло шатунные вкладыши, то в этом случае ремонт сделать легче, чем, если бы провернуло коренные вкладыши. Такие неполадки и поломки считаются серьезными. В основном, это происходит по причине использование некачественно моторного масла. Подробный расклад по расшифровке маркировки моторных масел должен знать каждый водитель, поскольку там есть очень много нюансов, которые вы раньше не знали.

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.

Проточка постели коленчатого вала

Шлифовка коленчатого вала

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.

Автоматизированное газо-термическое напыление шеек и балансиров коленчатого вала

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.

Замер осевых смещений коленвала с помощью щупа

Комплект измерительных стальных пластин щупов

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.

Стенд с установленным индикатором часового типа для замера биений коленчатого вала

Индикатор часового типа, установленный на блок двигателя

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.

Измерение зазоров между шейкой и подшипником с помощью калиброванной проволоки и шаблона

Когда необходима замена вкладышей коленвала?

КВ двигателя испытывает большие нагрузки. Чего только стоит одна вибрация на оси, неизменно возникающая при работе КШМ. Понятно, что подшипникам скольжения тоже достаётся, ведь они принимают удар первыми.

  1. Физический износ — основная причина, когда нужна замена вкладыша двигателя. Поверхности деталей истираются, увеличивается люфт и вибрации. Естественно, что в таких условиях мотору грозит опасность стука.
  2. Проворачивание — причина вторая. Подробнее об этом написано ниже.

Таким образом, замена вкладышей требуется в нескольких случаях. О проблемах можно судить по различным признакам. Например, по отсутствию или наличию внутри смазки абразива. Также симптомом износа полуколец становится малый натяг во время установки крышки шатуна.

Что касается факторов, которые приводят к износу или проворачиванию:

  • грязный или чересчур вязкий лубрикант — примеси и частички абразива снижают свойства смазки, да и в целом её чистота является одним из ключевых правил профилактики;
  • постоянные перегрузки ДВС — нельзя долго ездить на высоких оборотах, время от времени надо делать паузы, сбрасывая скорость до 80-90 км/ч;
  • неправильная установка полуколец во время предыдущего ремонта — как правило, это происходит из-за слабого натяга (недостаточного фиксационного момента), поэтому затяжка должна проводиться с помощью динамометрического ключа.

Как поменять коренные вкладыши не снимая двигатель

Горит лампа давления, когда чуток нажимаешь газ, то она пропадает. Поздравляю, кто что вам говорит про масляный фильтр, само масло, датчик, масляный насос и тп — бред. Не знаю как можно так довести вкладыши, машина досталась мне уже с этой проблемой, а я забивал х8й, думал что может дело в генераторе и так отъездил месяцев 9. Двигатель не стучал, работал тихо, ехал. Когда узнал, то очень сильно расстроился, думал снимать коробку и коленвал, а как всегда денег тратить много не хочется. Решено было делать не снимая коленвала, не снимая пятого коренного вкладыша.

А тот который стоит на бугеле уж совсем легко.

Вариантов не было, ничего по коленвалу не делается, состояние коленвала в моем случае еще допустимо, даже если у вас там линия на всю шейку, не парьтесь, ставьте новые, такого же размера. Вкладыши что шатунные, что коренные у меня СТАНДАРТНЫЕ, то и ставите стандартные.

Принялся менять шатунные вкладыши, они меняются еще легче, уже замок у них смотрит в сторону генератора. Нижний выпадает, чтобы снять верхний нужно толкнуть цилиндр вверх, потом я спокойно снимал вкладыш длинной отверткой толкнув его или сжать его и он вылетит как пробка из под шампанского (если вы поняли куда давить) . Шейки на шатунах были идеальными, вкладыши нормальные, но менять их надо было обязательно, раз залез.

Для бесперебойной работы двигателя автомобиля важна каждая деталь. Особое положение в системе кривошипно-шатунного механизма занимают вкладыши коленвала. Тонкие полукруглые сталеалюминевые пластинки, окружающие коренные и шатунные шейки, являются наружными обоймами подшипников скольжения, и от их состояния зависит общая работоспособность мотора.

Когда необходима замена вкладышей коленвала?

В условиях тех физических и температурных нагрузок, которые доводится переносить коленчатому валу, удержать его на оси и обеспечить работу кривошипно-шатунного механизма могут только подшипники скольжения. Коренные и шатунные шейки выполняют функцию внутренних обойм, а вкладыши, соответственно, наружных. В системе блока мотора предусмотрена сеть маслопроводов, по которым под большим давлением к вкладышам подается моторное масло. Оно создаёт тонкую масляную плёнку, которая снижает силу трения и позволяет коленвалу вращаться.

Физический износ – это первое и основное условие, из-за которого приходится менять вкладыши. Как бы ни хотелось нам избежать износа, но поверхности шеек и вкладышей постепенно стираются, зазор между ними увеличивается, коленвал получает свободный ход, давление масла резко снижается. Всё это приводит к поломкам моторов.

Ремонт коленвала

Ремонт или замена коленчатого вала — процесс трудоемкий. Как правило, он требует практически полной разборки двигателя, осмотра и дефектовки всех его узлов и механизмов. Коленчатый вал снимают и измеряют осевые биения. В случае допустимой выработки поверхности шеек и шатунов коленчатого вала пришлифовывают под ремонтные размеры подшипников. Постель с выработкой тоже подлежит механической обработке с «одной установкой» на специальном станке. Расточка коленвала позволяет установить вкладыш следующего ремонтного размера.


Проточка постели коленчатого вала


Шлифовка коленчатого вала

Размеры шеек имеют ремонтные допуски. Простая шлифовка коленвала не поможет в случае, если износ или повреждения слишком сильные. Коленчатый вал — деталь недешевая, а если речь идет, например, о крупногабаритной сельхозтехнике, сумма будет внушительной. Даже сильно изношенные поверхности трения можно восстановить. Толщина выработки компенсируется с помощью наплавки электросваркой под флюсом, плазменного напыления твердых сплавов, газотермичекого напыления и др. Затем коленвал шлифуется, «доводится» до необходимых ремонтных размеров. Это технологически сложный процесс, его лучше доверить специалистам.


Автоматизированное газо-термическое напыление шеек и балансиров коленчатого вала

Качественно выполненное восстановление и шлифовка коленвала может обеспечить 100% ресурса его работы. Следует учитывать, что с увеличением ремонтного размера коленчатый вал может сместиться со своего заводского посадочного места. Потребуется точная установка коленвала с подборкой вкладышей. Коленвал с критическими повреждениями или осевым искривлением придется поменять.


Замер осевых смещений коленвала с помощью щупа


Комплект измерительных стальных пластин щупов

Повышенное содержание металлической стружки в фильтре и поддоне указывает на износ пар трения. В таких случаях нужно срочно найти причину образования такой стружки.

Диаметр шеек коленвала можно измерить обычным микрометром. Параметры разбалансировки, биений и осевых люфтов коленчатых валов определяют с помощью специальных индикаторов. Для этого нужно либо разместить вал на специальный стенд или станок, либо установить индикатор с магнитным штативом на блок двигателя. Замер выполняется при вращении.


Стенд с установленным индикатором часового типа для замера биений коленчатого вала


Индикатор часового типа, установленный на блок двигателя

Для определения зазора между шейками коленчатого вала и подшипниками применяют калиброванную пластиковую проволоку и бумажный шаблон со специальной шкалой. Способ довольно прост и доступен. Кусочек проволоки устанавливают на обезжиренную поверхность шейки коленчатого вала. Для ее фиксации можно применить небольшое количество густой смазки. Затем шейка накрывается подшипником и крышкой. Крышки обтягиваются, проволока внутри раздавливается на плоскости шейки (резьбовые соединения нужно затягивать динамометрическим ключом). Болты раскручивают и снимают крышку. Далее остается измерить ширину расплющенной полоски шаблоном. Значение будет соответствовать достаточно точному значению зазора.


Измерение зазоров между шейкой и подшипником с помощью калиброванной проволоки и шаблона

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.

Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз

При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей.

Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

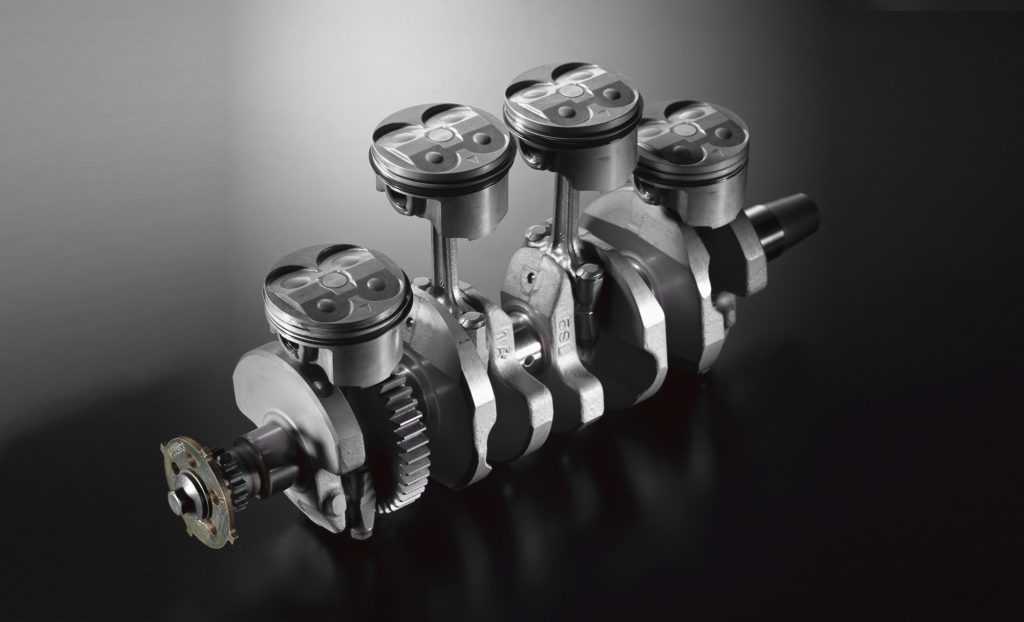

Коленчатый вал — ключевой узел кривошипно-шатунного механизма двигателя внутреннего сгорания. Благодаря коленвалу возвратно-поступательные движения поршней преобразуются в механическое вращение. Суть коленвала — это кривошип, который совершает вращательные движения вокруг одной неподвижной оси. Удвоенный радиус кривошипа равен длине хода поршня. Шатунные шейки расположены под такими углами, что цилиндры работают попарно, но немного опережают друг друга. По такому принципу устроен коленчатый вал.

Изготавливают коленвалы из высокопрочных сталей или чугуна методом литья, ковки, механической обработки. По причине высокой степени сжатия к коленвалу дизельного двигателя предъявляют более высокие требования по прочности. В остальном коленвал дизеля по строению не отличается от вала бензинового двигателя. Коленчатый вал из стали, особенно выточенный на станке, имеет высокую стоимость, поэтому чугунные коленвалы получили более широкое распространение.

Причины и признаки неисправности

Вкладыши могут выходить из строя по ряду причин. Разумеется, эксплуатационный ресурс вкладышей очень большой, так что автолюбители не так часто сталкиваются с необходимостью их замены. Но если поломка все же случилась, действовать нужно незамедлительно

. Рекомендуется сразу обратиться на СТО, где двигатель сможет осмотреть специалист. Однако продлить эксплуатационный ресурс вкладышей автолюбитель может. Вот по каким причинам данные детали могут выходить из строя:

  • Попадание инородных тел;
  • Усталость металла;
  • Износ вследствие проникновения олова;
  • Коррозия поверхности;
  • Грязевая эрозия;
  • Недостаточное смазывание;
  • Эрозия из-за кавитации;
  • Несоостность.

Как видите, причин выхода из строя довольно много. Давайте рассматривать их по порядку. Касательнопервой причины : если на рабочую поверхность вкладыша попадают инородные тела или же грязь, дальнейший износ вкладыша происходит ускоренно. Строго рекомендована очистка системы и замена подшипников, если они имеют критический износ.Касательно второй : усталость может быть вызвана как длительной эксплуатацией, так и чрезмерной нагрузкой на деталь. Стоит опасатьс я как установки низкокачественных вкладышей , так и недогорания топлива в камерах и неправильного тюнинга мотора. Кроме того, имеет смысл проверить форму шейки вала.Касательно третьей : если вкладыш перемещается на своем посадочном месте, в местах, где слой олова значителен, он может изнашиваться намного сильнее. Здесь рекомендован осмотр, очистные работы и корректировка.Касательно четвертой причины : ускоренный износ детали и появление на ней следов коррозии зачастую связано с применением низкокачественного моторного масла . При этом особняком стоит выход вкладышей из строя вследствие грязевой эрозии (пятый пункт списка). На вид все просто: из-за скопления грязи на вкладышах, а в иных случаях и в области вокруг масляных отверстий, детали изнашиваются быстрее. На деле же причин, по которым в системе появляется так много грязи, несколько. Рекомендована замена масла, а также масляных и воздушных фильтров.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

Главным узлом кривошипно-шатунного механизма ДВС является коленчатый вал, преобразующий возвратно-поступательные движения поршней во вращение и передающий его на коробку передач, полуось, карданную передачу. Изготавливается из сверхпрочного металла, но из-за масляного голодания, механических повреждений и других неисправностей со временем требуется замена коленвала.
