Как поменять диодный мост в генераторе газели

Устройство и принцип работы

Схема конструкции данного элемента есть в нашей статье. Генератор «Газели» состоит из следующих элементов:

  1. Ротора.
  2. Втулки.
  3. Переднего подшипника.
  4. Шайбы.
  5. Шпонки.
  6. Шкива, благодаря которому элемент приводится в действие.
  7. Вентилятора для охлаждения.
  8. Передней крышки.
  9. Статора.
  10. Обмотки.
  11. Щеткодержателя.
  12. Пружин.
  13. Щеток.
  14. Заднего подшипника.
  15. Крышки.
  16. Вала.
  17. Контактных колец.
  18. Выводов обмотки.
  19. Пластин-держателей.
  20. Задней крышки.
  21. Набора статора.
  22. Обмотки.

Сам узел являет собой синхронный трехфазный двигатель со встроенным выпрямителем на диодах и электромагнитным возбуждением. Ротор приводится в действие от шкива коленвала. Передача крутящего момента осуществляется путем клиновидного ремня. Если рассматривать генератор «Газели» с «Камминзом», то здесь используется уже ручейковый ремень. Он более практичен и дольше служит. Крышка и статорный механизм стягиваются при помощи четырех болтов. Вал ротора вращается в специальных подшипниках. Последние помещены внутрь крышки. Что примечательно, смазка в подшипниках заложена на весь срок службы генератора «Газели».

В вал роторного механизма встроен еще один подшипник. Он поджимается посредством пластиковой втулки и фиксируется шайбой на болтах. В статоре есть две обмотки, подключенные параллельно друг к другу. Выпрямитель состоит из шести диодов. Последние устанавливаются в двух металлических пластинах, которые напоминают собой подкову. Данные пластины объединены в выпрямительный блок. Последний фиксируется внутри задней крышки генератора «Газели».

На роторе имеется обмотка возбуждения. Ее выводы припаяны к медным кольцам, что есть на валу генератора. Благодаря угольным щеткам, что находятся в щеткодержателе, осуществляется питание обмоток. Также в конструкции есть регулятор напряжения. Он работает совместно с генератором и не дает возможности давать на АКБ ток, значение которого выше нормы. Для защиты электрического оборудования от неконтролируемых импульсов в системе зажигания в конструкции предусмотрен конденсатор. Он же снижает и радиопомехи. Отметим, что во время работы генератор «Газели Бизнес» сильно нагревается. Чтобы его охладить, в конструкции предусмотрен вентилятор. Благодаря воздушному охлаждению, обмотка и прочие элементы работают в своем температурном режиме. А горячий воздух выводится через предусмотренные в корпусе отверстия.

Схема генератора Газели

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

  • с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
  • вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
  • за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
  • диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
  • затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
  • регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

  • корпуса, он из двух половинок – алюминиевых передней и задней крышки;
  • неподвижной обмотки – статора;
  • вращающегося вала – ротора (якоря);
  • шкива и крыльчатки;
  • диодного (выпрямительного) моста;
  • двух подшипников, на которых вращается якорь;
  • щеточного узла;
  • реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

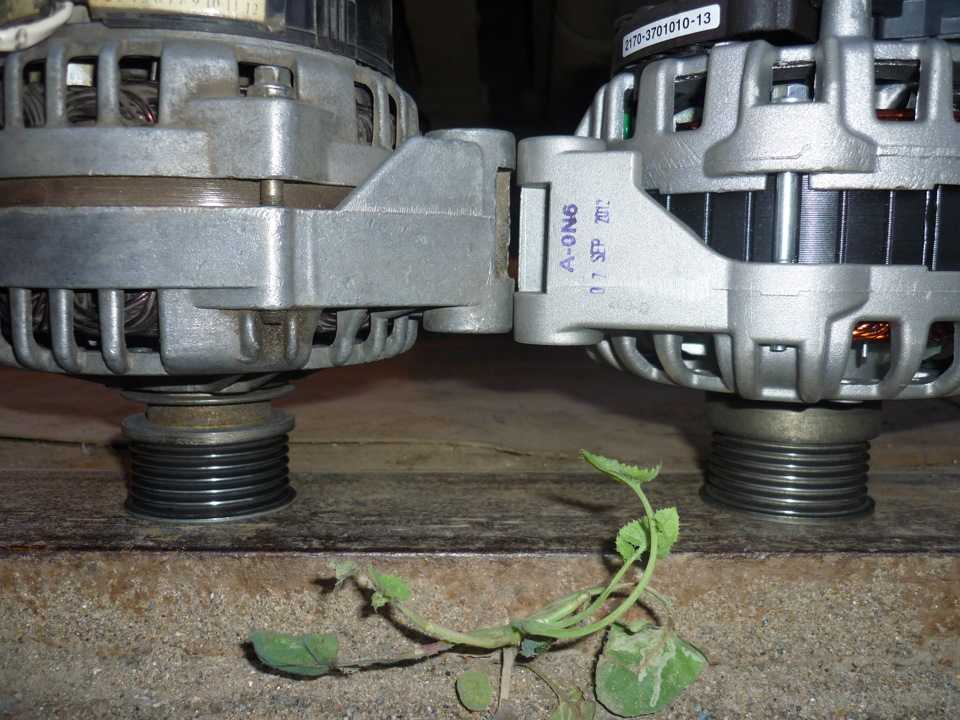

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

  • электростеклоподъемники;
  • электроантенна:
  • аудиосистема;
  • кондиционер;
  • дополнительный вентилятор охлаждения в салоне;
  • дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер.

  • у такой электрической машины более высокая цена;
  • габаритный узел не всегда может подойти по размерам.

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

  • ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
  • УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
  • ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
  • ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
  • Chrysler – поликлинового типа, 1750 мм;
  • Cummins 2.8 – многоручейкового типа, 1226 мм.
  • пропадает зарядка;
  • слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
  • появляется очень неприятный свист ремня.

Recommendations

Comments 9

406 мотор. греется генератор, плюсовой контакт на нем и провод до предохранителя. генератор новый на 100а. провод визуально нормальный. не могу понять причину. может у кого было так

W — «фазовый выход» например для подключения тахометра, сейчас никем неиспользуется, а вот про правильное подключение D+ смотри рис.9 — amastercar.ru/articles/el…equipment_of_car_11.shtml HL — контрольная лампочка с изображением акумулятора в приборке.

«B+ идет заряд D+ идет возбуждение, W — это вывод одной из фазных обмоток статора (на ней переменное напряжение). Может использоваться, например, для подсоединения тахометра или счётчика моточасов на какой-нибудь спецтехнике. На автовазовских изделиях эта клемма не особо актуальна.»

информация из инета)

D+ — на приборку, напряжение. W — на тахометр.

так, D+ yна приборку или же возбуждение?

Возбуждение! на 3110 оно идет через приборку! и за одно на стрелку…

Схемы генераторов 9422, 5102 одинаковы.

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, далее через предохранитель 3 и через лампочку в щитке приборов попадает на точку D генератора. Эта точка является выходом дополнительных диодов. Далее ток идет на вход регулятора напряжения. Напряжение действующее на в этой точке открывает транзистор регулятора и ток проходит через щетки в обмотку возбуждения и далее через открытый транзистор на массу.

Генератор возбуждается и при вращении ротора, на выходе генератора появляется напряжение. Генератор сам становится источником, начинает заряжать аккумулятор и питать все приборы. Ток к нагрузке идет от генератора.

Часть тока генератора отводится через дополнительный выпрямитель в обмотку возбуждения, то есть генератор сам обеспечивает себя током возбуждения.

Лампочка на панели приборов выполняет две функции. Она своим сопротивлением ограничивает ток возбуждения от аккумулятора до 100 мА. и показывает работает генератор или нет. При включении зажигания она загорается, потому что через неё идет ток первоначального возбуждения — это сообщение о том, что генератор готов к работе. При запуске генератора, лампочка гаснет — это сигнал о том, что все в порядке, генератор заработал.

Если лампочка загорится во время движения – «Внимание, генератор перестал работать». Параллельно лапочке включен вольтметр, который показывает напряжение при включенном зажигании, это полезно для контроля за работой генератора, аккумулятора и нагрузок

. Диодный мост генератора

Для 90 амперного генератора 3222.3771 применяется диодный мост на 8 диодов

Выпрямитель (диодный мост), состоит из шести (восьми) диодов. Три дополнительных маленьких диода предназначены для выпрямления тока возбуждения. Схема с дополнительными диодами в отличии от простой схемы, позволяет исключить случайную разрядку аккумулятора если двигатель не заработал, а зажигание включено.

Для автомобилей производства 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Диодный мост для подключения тахометра имеет дополнительную клемму, Она не мешает поставить диодный мост на любой генератор данной серии, Поэтому если предлагают диодный мост с дополнительной клеммой смело покупайте.

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Кроме того, включение приборов сильно увеличивает ток нагрузки, а чем больше ток, тем ниже напряжение. Потому во всех автомобильных генераторах напряжение поддерживается на одном уровне. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Какое должно быть напряжение? Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора должно быть 14, 2 – 13, 8 Вольта. Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

Какой аккумулятор ставить?

Если планируется установка 115-амперного генератора, необходимо наличие АКБ на 75 Ач. Оптимальным решением будет покупка 120-амперного устройства и аккумулятора на 80 Ач. Но если количество электроприборов в кабине зашкаливает, можно установить и 150-ку. АКБ при этом должен быть рассчитан на 90 ампер-часов.

Будет ли нагреваться аккумулятор, если его емкость больше, чем способен выдать штатный генератор? Абсолютно нет. Проблема будет заключаться лишь в том, что заводскому генератору потребуется больше мощности. В итоге возможно нагревание обмотки и нарушение лаковой изоляции. Стоит помнить, что с ростом нагрузки по току возрастает нагрузка на ремень, а соответственно, и на вал ротора, натяжной ролик и помпу.

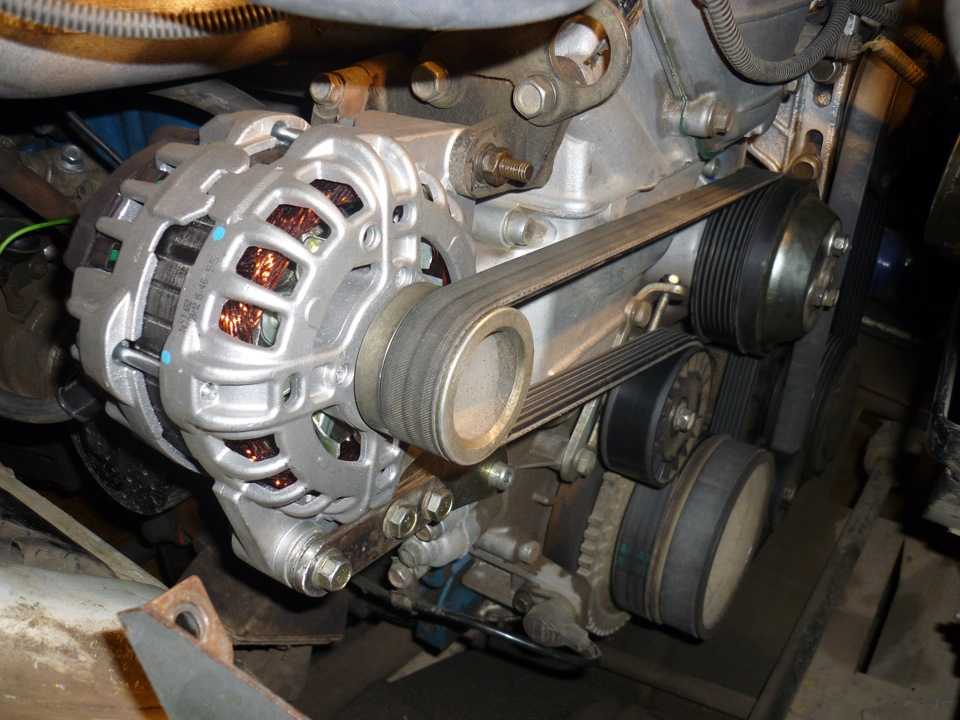

Установка ремня генератора на газель 405 двигатель

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя ко вспомогательным его агрегатам. Некоторые устройства способны приводить в движение сразу несколько механизмов.

Приводной ремень может воздействовать на помпу, насос гидравлического усилителя руля, различные компрессоры и даже генератор. Для того чтобы все вышеперечисленные механизмы работали слаженно и бесперебойно, необходимо своевременно производить замену детали, и при необходимости регулировать ее натяжение. В сегодняшней статье мы рассмотрим: где располагается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую инструкцию по установке. Ну, что приступим.

Расположение ремня генератора Газель Бизнес

Ремень генератора на Газель Бизнес расположен под капотом в передней части автомобиля! Как показано на скриншоте

Найти его достаточно просто, поэтому на этом моменте я не стану заострять свое и ваше внимание

Газель Бизнес – признаки износа ремня генератора

Для того, чтобы узнать на сколько изношен ремень генератора на Газели Бизнес достаточно провести его визуальный осмотр. Если вы заметили:

  1. Надрывы
  2. Отслоение поверхности
  3. Механические повреждения и т.д.

То не откладывайте замену приводного ремня в долгий ящик, а сразу же замените этот расходник.

Признаки износа ремня генератора Газель Бизнес

Размер ремня генератора Газель Бизнес

Газель Бизнес, так же как любой другой автомобиль отечественного производства имеет массу неудобств, например ремень генератора установленный с завода изготовителя под маркировкой: 8PK 2155 или 8PK 2166 имеет маленький размер, поэтому при замене поставить его на место практически невозможно!

Новый ремень генератора Газель Бизнес с маркировкой 8PK 2190

На Газель Бизнес мы рекомендуем устанавливать ремень генератора фирмы DAYCO под маркировкой 8PK 2190, который подходит просто идеально по размерам и имеет отличное качество

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Для того чтобы заменить ремень генератора на Газель Бизнес на понадобится выполнить следующую пошаговую инструкцию:

Трещёткой крутим приводной ремень через шкив генератора
Поддеваем ремень на шкиве помпы от двигателя и вращаем трещёткой шкив генератора по часовой стрелке:
Перехватываемся после небольшого схода ремня, продолжаем постепенно вращать шкив генератора:
Поддеваем и скидываем старый ремень генератора
Продеваем ремень по всем роликам, надеваем всеми ручейками на шкивы! Оставляем только шкив помпы не одетым

Натяжник не трогаем вообще, да и смысл, ход у него маленький и не позволяет свободно надеть ремень.
Берём всё туже отвёртку и поднадеваем ей ремень на шкив помпы в натяг! И постепенно вращаем трещёткой по часовой стрелке! Важно, что бы нижний край ремня перескочил через выступающий центр шкива помпы:
Главное держать отвёртку и не отпускать её, пока ремень не обернёт шкив!
Можно и радиатор не снимать и нормально снимать и надевать ремень. Единственное, если происходит именно замена ремня, сложнее через крыльчатку прокинуть его и всё.

Как натянуть ремень генератора Газель Бизнес

Еще одни важный момент на который хотелось бы обратить ваше внимание – натяжка ремня генератора ! Для того, чтобы выполнить эту работу нам понадобится:

  1. Первым делом лучше сразу демонтировать переднюю панель и облицовку радиатора. Места под капотом немного и лучше максимально облегчить себе условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и с помощью ключа на 10 один болт непосредственно под замком капота. Декоративная решётка прикручена ещё двумя болтами снизу.

Как натянуть ремень генератора Газель Бизнес

Снятую решётку и панель ставим рядом (настолько далеко, насколько позволяет трос замка).
Теперь с помощью ключа на 12 натянгем на генераторе винт ременного натяжителя, вооружившись подходящим воротком.

Как ослабить ремень генератора на Газель Бизнес

Для того, чтобы ослабить ремень генератора на автомобиле Газель Бизнес выполните порядок действий, который я описал выше в части про натяжку приводного ремня. Одно отличие, ослабляем, а не натягиваем винт ременного натяжителя

источник

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

На автомобиле Газель и Соболь два источника тока — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор. Он обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

— На многофункциональном дисплее комбинации приборов автомобилей Газель и Соболь выпуска с 2003 года с двигателями ЗМЗ-40524 и УМЗ-4218 значение напряжения отображается в прерывистом режиме.

— Стрелка вольтметра в комбинации приборов автомобилей Газель и Соболь выпуска до 2003 года и Газель и Соболь выпуска с 2003 года с двигателями ЗМЗ-4063, ЗМЗ-40522, УМЗ-4215 находится в левой красной зоне шкалы.

При этом горит сигнальная лампа разряда аккумуляторной батареи в комбинации приборов. Значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости батареи. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Проверьте, не оборван ли ремень привода вспомогательных агрегатов. Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Если прогиб не соответствует норме, отрегулируйте его натяжение или замените ремень привода вспомогательных агрегатов.

Если ремень натянут нормально, проверьте, не перегорела ли плавкая вставка на 90 А в блоке плавких вставок. Она расположена в подкапотном пространстве, там где и аккумуляторная батарея. Эта плавкая вставка защищает помимо прочих цепей, и цепь генератора. Если плавкая вставка перегорела, замените ее и пустите двигатель. Если показание напряжения на дисплее уже не мигает (стрелка вольтметра находится в зеленой зоне шкалы, сигнальная лампа разряда аккумуляторной батареи погасла), значит, напряжение соответствует норме. Можно продолжать движение.

Не устанавливайте предохранители, рассчитанные на больший номинальный ток. Это может привести к повреждению электрооборудования и даже к пожару. Если значение напряжения при работающем двигателе снова отображается в прерывистом режиме (стрелка вольтметра находится в левой красной зоне шкалы, лампа разряда аккумуляторной батареи не погасла), проверьте провод, идущий от генератора к «плюсовой» клемме аккумуляторной батареи и к стартеру.

Провода могут быть оборваны, обломаны внутри изоляции. Их контакты окислены или ненадежны. Устраните неисправность и пустите двигатель. Если появился ток зарядки, можно продолжать движение.

Если и после принятых мер значение напряжения при работающем двигателе снова отображается в прерывистом режиме (стрелка вольтметра находится в левой красной зоне шкалы), то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и устранять их лучше в условиях автосервиса или гаража. Вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит чтобы до него добраться.

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и прочее оборудование.

Генератор

Для питания потребителей и подзарядки аккумуляторной батареи при работающем двигателе на автомобиле установлен генератор 9422.3701* переменного тока мощностью 1000 Вт. Он представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением и встроенным кремниевым выпрямителем и регулятором напряжения. Генератор установлен с правой стороны двигателя на кронштейне. Устройство генератора показано на рис. 9.1.

Примечание: * На части автомобилей может быть установлен генератор 2502.3771.

Рисунок 9.1:

Генератор 9422.3701:

  1. защитный кожух;
  2. регулятор напряжения со щеткодержателем и щетками;
  3. контактный болт;
  4. конденсатор;
  5. крышка со стороны контактных колец;
  6. держатель подшипника;
  7. контактные кольца;
  8. изолятор;
  9. обмотка возбуждения;
  10. ротор;
  11. вентилятор;
  12. вал ротора;
  13. крышка со стороны шкива;
  14. втулки;
  15. шкив;
  16. тарельчатая шайба;
  17. втулки;
  18. обмотка статора;
  19. подшипник;
  20. статор;
  21. силовой диод;
  22. выпрямительный блок;
  23. держатель кожуха.

Внутренние части и обмотки генератора охлаждаются воздухом, который продувается через окна в задней и передней крышках с помощью двух установленных на валу ротора центробежных вентиляторов 11. На рис. 9.2 показана электрическая схема генератора.

Рисунок 9.2:

Электрическая схема генератора:

  1. генератор;
  2. регулятор напряжения;
  3. щетка;
  4. контактное кольцо;
  5. обмотка возбуждения;
  6. обмотка статора;
  7. конденсатор;
  8. диоды обмотки возбуждения;
  9. силовые диоды.

Генератор приводится во вращение с помощью поликлинового ремня от шкива коленчатого вала двигателя.

Генератор работает совместно со встроенным электронным регулятором напряжения Я212А11Е. Регулятор поддерживает напряжение генератора в заданных пределах.

Техническое обслуживание генератора

При техническом обслуживании необходимо произвести проверку крепления генератора и кронштейнов, при необходимости укрепить его.

При проверке регулятора напряжения и щеточного узла генератора необходимо:

  • снять регулятор со щеточным узлом с генератора;
  • очистить щетки от пыли и грязи, проверить высоту щеток и легкость их перемещения под действием щеточных пружин; при выступании щеток менее 4,5 мм регулятор напряжения со щетками или щетки следует заменить;
  • при необходимости проверить регулируемое напряжение, как указано в подразделе «Ремонт генератора»;
  • протереть неэтилированным бензином контактные кольца; в случае их сильного износа или подгорания зачистить согласно указаниям подраздела «Ремонт генератора».

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности

После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А

Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.
