Как проверить форсунку инжектора

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Изготавливаем приспособление

Приспособление для промывки форсунок состоит их двух частей. При помощи первой будет подаваться средство для промывки. Для этого берем тормозной шланг и отрезаем с одной стороны металлический наконечник с резьбой.

На этот конец патрубка будет одеваться форсунка, поскольку внутренний диаметр шланга отлично для этого подходит.

На другом конце, где остался металлический наконечник, делаем подачу жидкости.

Для этого берем пластиковую трубку, идущую в комплекте с баллончиком средства для промывки (если такой трубки нет, можно взять ее от WD-40). Эту трубку вставляем в металлический наконечник.

Чтобы обеспечить герметичность, можно из винной пробки вырезать полоску, свернуть ее трубочкой и вставить в наконечник, она будет играть роль уплотняющей проставки.

Затем вставить трубку от баллончика в эту проставку, она должна сесть плотно. А затем это все поверх плотно обмотать изолентой.

Должен получиться шланг с переходом на пластиковую трубку, для подсоединения баллона с чистящей жидкостью на одном конце, и свободным вторым – для подключения форсунки.

На этом подающая часть приспособления готова.

Переходим к электрической части.

Для этого понадобиться два провода, при помощи которых будет подаваться питание на форсунку во время чистки. Запитываться все будет от АКБ.

Но чтобы в процессе не подать увеличенное напряжение, и не сжечь обмотку катушки элемента, в провод, который будет подавать плюсовой полюс, необходимо врезать лампу накаливания.

В провод же минусового полюса врезается тумблер или кнопка.

Это необходимо для удобства работ, чтобы не пришлось одновременно подавать средство на форсунку и в то же время прижимать провода к АКБ, чтобы форсунка работала.

Минусы форсунок

Минусов не так много, но они есть:

Во-первых, нужно понимать, что по сути это клапан, и он также может выходить из строя, либо не держать давления, тогда в масляной магистрали будет просадка. Либо его может «клинить» в закрытом состоянии. Тогда поршень не будет дополучать достаточную смазку и охлаждение, что может привести к задирам.

Во-вторых, нужно использовать качественное масло (хорошую синтетику), чтобы продлить ресурс форсунок охлаждения поршней.

В-третьих, замена масла должна быть чаще. Нельзя допускать, чтобы оно пригорало и критически загрязнялось. Ведь каждая частичка грязи может забить тонкие «сопла»

Основные неисправности

Современные производители выпускают форсунки с допуском 1 мкм, то есть изделие способно выполнить около миллиарда рабочих циклов дозирования и подачи топлива. При этом они обычно до срока выходят из строя, так как их производительность может резко сократиться из-за загрязнения. Качество топлива напрямую влияет на ресурс детали.

Основной причиной загрязнения считается неизбежное присутствие в бензине или дизтопливе тяжёлых частиц.

При этом накопление грязи преимущественно происходит сразу же после поездки, то есть как только водитель глушит двигатель. В этот момент форсунка сильно нагрета от мотора, при этом охлаждающая жидкость уже не поступает, так как двигатель не работает. Лёгкие частицы топлива, которые остались в корпусе, испаряются, а тяжёлые оседают.

Признаки неполадок

Автовладелец самостоятельно может диагностировать неисправности форсунок. Для этого нужно внимательно следить за любыми изменениями в работе двигателя. Так, о неполадке на любом инжекторном автомобиле свидетельствуют следующие признаки:

• затруднение запуска мотора;
• перебои на холостом ходу;
• потеря мощности;
• увеличение расхода горючего;
• хлопки в выпускной системе и глушителе;
• провалы в работе мотора при резком нажатии на газ.

При этом неполадки проще всего заметить в зимнее время: если форсунки сильно загрязнены или износились резиновые уплотнители, двигатель «на холодную» будет очень трудно запускаться.

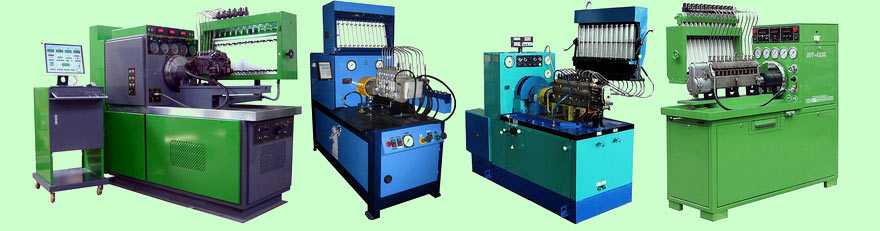

Стенд и оборудование для проверки

Чаще всего, заметив вышеперечисленные признаки, автовладелец обращается в СТО для проверки работоспособности форсунок. Существуют специальные стенды, которые позволяют быстро найти неполадку в работе. Оборудование последнего поколения оснащается датчиками и модуляторами, которые обеспечивают высокую точность диагностики.

Оборудование позволяет быстро выявить все неполадки в работе форсунок

Стенд испытаний позволяет единомоментно проверить от одной до шести штук, при этом работа ведётся сразу по нескольким направлениям:

• скорость подачи топлива;
• измерение сопротивления катушки;
• время срабатывания клапанов;
• уточнение объёмов доз топлива для впрыска;
• степень загрязнения иглы.

Для проверки обычно требуется их снять с двигателя. Не всегда владелец имеет время на выполнение этой процедуры, поэтому сервисные центры предлагают и альтернативные методы проверки. Например, сегодня в СТО используются приборы для испытаний непосредственно на двигателе. Компактные устройство быстро и точно выявляют КПД форсунки и сигнализирует о её неисправности.

Позволяет диагностировать неполадки в каждой форсунке по очереди

Почему форсунка может стучать

Иногда после замены или ремонта форсунки автовладелец может услышать стук. Почему она стучит, если только что было установлено новое изделие? Всё дело в перетяжке соединений. Необходимо надёжно фиксировать деталь гайкой, но не пережимать её. Резиновый уплотнитель быстро выходит из строя, поэтому корпус начинает громко стучать при езде.

Что делать, если течёт солярка

В некоторых случаях при длительной эксплуатации можно заметить, что одна или несколько форсунок начинают подтекать. То есть на выходе из ГБЦ образуются небольшие скопления топлива. На форумах автолюбителей очень часто задаётся вопрос, что же делать в таких случаях, при этом автовладельцы обычно поступают следующим образом:

Не поступает горючее

В отсутствие бензина в моторе бывают виновны не только форсунки. Требуется проверить пропускную способность топливных магистралей. Если шланги не забиты и не текут, то проблема в работе бензонасоса.

Увеличился расход топлива

Самая частая неисправность, которой подвержены все виды этих деталей — это загрязнение выпускного канала, в связи с чем увеличивается потребление топлива. Необходимо промыть её (допускается использование специальных присадок в бензобак). Если такая мера не помогла (сильно засорены), придётся снимать их с мотора и прочищать отдельно каждую. Для этого используется аэрозольный баллончик для очистки двигателей и шприц, через который очищающая жидкость проникает внутрь.

Это интересно: Додж 3/4

Устройство и порядок работы

• корпус, который традиционно используется для размещения других частей изделия;
• распылитель (игла), непосредственно подающий топливо;
• плунжер (стержень), поступательно двигающийся внутри корпуса и предназначенный для нагнетания давления;
• запирающая пружина, которая фиксирует иглу в определенном положении (для автоматически управляемых форсунок заменяется электромагнитным клапаном и другими подобными приборами);
• подающий штуцер, через который горючее попадает внутрь форсунки;
• клапан управления, функция которого заключается в дозировании топлива и регулировании частоты впрыска;
• фильтр очистки, входящий в общую систему подготовки горючего к эффективному сгоранию;
• отводящий штуцер, который направляет неизрасходованное топливо обратно в бак.

Аналогичным образом можно выделить несколько общих этапов различных видов дизельных форсунок. В их число входят такие:

1. Закрытое положение. Начало рабочего цикла. Характеризуется нагнетанием высокого давления с двух сторон – и пружины, и плунжера, что позволяет оставаться форсунке закрытой.
2. Начальная стадия впрыска. Стартует после команды автоматической системы управления на движение плунжера вверх. Результатом ослабления давления на иглу становится ее последующее аналогичное перемещение, что открывает топливу доступ в камеру сгорания.
3. Открытое положение. Плунжер упирается в верхнюю часть конструкции корпуса. Игла также сдвинута вверх на максимум, что означает полное открытие форсунки.
4. Завершение впрыска смеси. И плунжер, и распылитель опускаются в нижнее положение. Это перекрывает горючему доступ в камеру сгорания. Последний этап рабочего цикла, означающий переход к очередному повторению описанного процесса, начиная с первой стадии.

Устройство форсунки дизельного двигателя

Наверняка, вы уже знаете, что инжекторные системы в мире бензиновых моторов пришли на смену карбюраторам в конце 80-х годов прошлого века, и на сегодняшний день полностью вытеснили последних с арены автопрома.

О преимуществах впрыска можно говорить долго – это и экономия, и высокие мощностные характеристики, и экологичность.

В мире дизельных агрегатов впрыск топлива использовался практически с зарождения более-менее серьёзных серийных двигателей и активно эксплуатируется и ныне.

Благодаря чрезвычайно бурному развитию электроники за последние 20-30 лет, инженеры смогли наглядно показать все достоинства инжекции топлива, и с каждым годом продолжают удивлять новыми достижениями. О современных решениях, касающихся форсунок, мы сегодня и поговорим.

Итак, форсунки, используемые авто производителями в нынешнее время, бывают следующих типов:

• электромагнитные;
• электрогидравлические;
• пьезоэлектрические.

Электромагнитная форсунка

Этот тип инжекторов можно встретить под капотами автомобилей с бензиновыми двигателями. Их принцип действия довольно прост. Основу конструкции составляют электромагнитный клапан и сопло, внутри которого находится подвижная игла.

В чётко просчитанное время мозг мотора, электронный блок управления подаёт сигнал на обмотку клапана, что создаёт магнитное поле. Оно, в свою очередь, притягивает к себе специальный якорь, механически связанный с иглой, в результате чего сопло открывается, и бензин под давлением впрыскивается во впускной коллектор или сразу в цилиндр. Когда управляющий сигнал пропадает, все элементы под действием пружины возвращаются в исходное положение.

Электрогидравлическая форсунка

Данная разновидность форсунок используется, главным образом, в дизельных силовых агрегатах, кстати, и в популярной нынче системе Common Rail они также находят применение. Конструкция их немного более сложная, чем у электромагнитных инжекторов. Ключевыми элементами электрогидравлической форсунки являются электромагнитный клапан, камера управления, а также впускной и сливной дроссели.

Отличительная особенность этого устройства состоит в том, что дизтопливо в нём находится под давлением и при впрыске, и в закрытом состоянии. Этот нюанс и лежит в основе их принципа действия.

Когда впрыск не планируется, игла плотно прижата к соплу напором горючего в камере управления.

В момент инжекции, на электромагнитный клапан поступает сигнал, в результате чего открывается сливной дроссель. Давление в камере управления начинает снижаться, в то же время давление топлива, действующее на иглу в направлении открытия, остаётся прежним, благодаря чему она приподнимается и впрыскивает необходимую порцию солярки.

Пьезоэлектрическая форсунка

Для начала нужно сказать, что пьезоэлектрические форсунки являются самыми высокоскоростными и наиболее совершенными среди своих собратьев.

Так, к примеру, по сравнению с электромагнитным инжектором пьезоэлектрический срабатывает в четыре раза быстрее, а это даёт возможность эффективнее работать с подачей топлива, что сулит улучшением характеристик мотора.

Устанавливают их, как правило, на дизельных двигателях с системой Common Rail. Главной деталью таких форсунок является пьезоэлемент, который под действием приложенного к нему электрического напряжения может мгновенно увеличиваться в размерах, воздействуя в качестве толкателя на другие детали инжектора.

Благодаря данному эффекту (пьезоэффекту) удалось создать конструкцию форсунки с уникальным быстродействием. Кстати, пьезоэлементы в настоящее время активно используются как управляющие элементы в насос-форсунках.

Я уже посвящал им отдельную статью, поэтому сейчас лишь напоминаю, что это устройства, конструктивно объединяющие в себе плунжерный насос высокого давления и инжектор. Встречается этот гибрид исключительно у дизельных моторов.

Ну что ж, уважаемые читатели, как вы уже поняли устройство форсунки дизельного двигателя не такое простое изобретение, как могло показаться на первый взгляд.

Если Вам хочется ещё больше узнать о строении автомобилей – подписывайтесь на блог, новые и интересные статьи я публикую регулярно.

До встречи!

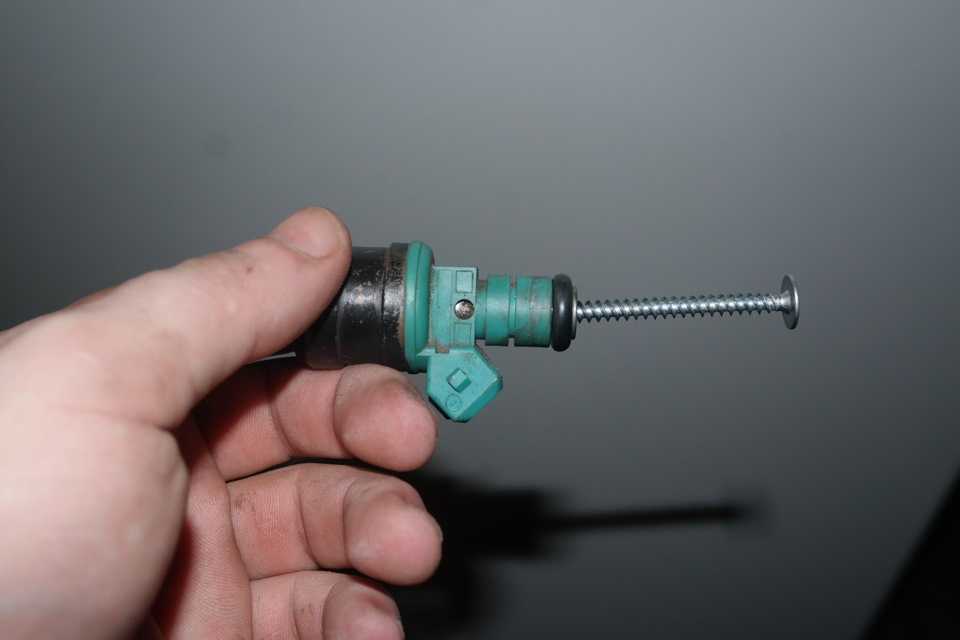

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Чем отличается инжекторный двигатель от карбюраторного

Инжектор представляет собой принципиально другой способ подачи топлива в камеру сгорания по сравнению с карбюратором. Другими словами, в инжекторном моторе наибольшие конструктивные изменения коснулись системы питания и топливоподачи. В карбюраторном двигателе бензин смешивается с определенной частью воздуха во внешнем устройстве (карбюраторе).

После образовавшаяся топливно-воздушная смесь всасывается в цилиндры двигателя. Инжекторный двигатель имеет специальные инжекторные форсунки, которые дозировано впрыскивают горючее под давлением, после чего происходит смешение порции топлива с воздухом. Если сравнивать эффективность подачи горючего инжектором и карбюратором, мотор с инжектором оказывается до 15%!мощнее. Также отмечается существенная экономия топлива на разных режимах работы двигателя.

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

• на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
• каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
• когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Снятие и установка насос-форсунки двигателя TDI 2.5

-Снять и отложить в сторону расширительный бачок системы охлаждения -Снять заливную трубку бачка стеклоомывателя и фароочистителя -Выкрутить винты 4 -Вкрутить направляющие стержни в правый и левый лонжерон (по 2 штуки)

Если нет направляющих стержней, рамку радиатора можно аккуратно поставить на колодки, подобрав высоту их. На фото показано примерное положение рамки радиатора, установленной на колодки.

Если нет съёмника, его можно изготовить самому. Например такой, как показано на фото.

Во время установки на двигатель новой насос-форсунки в объязательном порядке необходимо заменить также и соответствующий ей регулировочный болт в коромысле. Новые форсунки в комплекте поставляются с установленными уплотнительными кольцами и теплозащитным уплотнением. Если устанавливается старая насос-форсука, то необходимо заменить на новые уплотнительные кольца круглого сечения и термоизолятор. Внимательно проследите, чтобы кольца небыли перекручены.

— Смажьте кольца маслом и крайне осторожно установите форсунки на место посадки в головке блока цилиндров двигателя

— Вставлять насос-форсунку в посадочное место необходимо равномерным нажатием до упора

— Зажимную колодку вставте в боковой вырез насос-форсунки

Если насос-форсунка расположена не под прямым углом к фиксатору, то винт крепления может ослабнуть через определенное время, что приведет к необратимым повреждениям насос-форсунки и посадочного места.

— Закрутить новый крепёжный болт в колодку так, чтобы Вы могли слегка провернуть насос-форсунку

— Установить шаблон, как показано, между гнездом подшипника и насос-форсункой

Если у Вас нет в наличии шаблона, тогда перед снятием форсунки замерьте зазор между форсункой и гнездом подшипника (методом подбора пластины определенной толщины). На рисунке стрелкой указано место замера зазора.

— Установить на место ось коромысла и осторожно затянуть новые болты

— Крепко затянуть сначала внутренние болты, затем оба внешних болта. После этого довернуть в той же последовательности моментом 20 Нм + доворачивание на 90° (1/4 оборота)

— На регулировочный винт форсунки установите индикатор, как показано на рисунке

— После этого необходимо снять индикатор

-Далее, преодолевая сопротивление пружины насос-форсунки, осторожно ввернуть регулировочный винт до ощутимого сопротивления (насос-форсунка будет находиться в крайнем положении)

— Затем открутите регулировочный винт от упора назад на 180°

— Вставить разъём насос-форсунки на место и закрепить крышку головки блока цилиндров двигателя автомобиля.

Если понравилась Вам статья, добавьте ее в соц. сети. Заранее благодарим Вас!

Назначение и принцип работы дизельных форсунок

Основная задача форсунки в дизельном двигателе – это распыление топлива при обеспечении герметичности камеры сгорания. Работа систем питания с механическим управлением форсунками происходит в следующем порядке:

1. Из топливного бака подается горючее к насосу высокого давления.
2. Насос в необходимой последовательности распределяет и нагнетает топливо в магистрали, ведущие к форсункам.
3. В форсунке топливо давит на штуцер, а от него расходится по топливным каналам к распылителю, который закрыт иглой с пружиной.
4. Под воздействием давления игла открывается, и после впрыска закрывается.

В зависимости от способа управления процессом впрыска, дизельные форсунки помимо механических делятся на следующие типы:

1. Электрогидравлические, характеризуется наличием в конструкции электромагнитного клапана, камеры управления, впускного и сливного дросселя. Принцип их работы основывается на применении давления топлива как во время впрыска, так и при прекращении, с участием электронного клапана, который открывает сливной дроссель по команде с ЭБУ.
2. Пьезоэлектрические. Отличаются высокой быстротой срабатывания и возможностью многократного впрыска за один цикл. Это осуществляется при помощи пьезоэлемента, воздействующего на корпус толкателя, который открывает переключающий клапан для поступления топлива в магистраль.

Диагностика топливной форсунки

Специфика диагностики форсунки определяется типом детали. При этом диагностику можно выполнить как в сервисе, так и в гараже.

Проверка питания

Для оценки электроснабжения потребуется сделать следующее:

1. Снять разъем питания форсунки первого цилиндра.
2. Подсоединить мультиметр с настройками оценки постоянного напряжения в пределах 0-20 В.
3. Завести автомобиль и проанализировать результаты измерений. В исправном состоянии форсунка дает короткие импульсы.
4. В случае если на фишку питания не приходит напряжение, заглушить авто и выполнить проверку проводки либо найти дефект во время визуального осмотра.
5. Подключить форсунку первого цилиндра и повторить проверку процедуру с 2-4-ыми элементами.

Для оценки электроснабжения потребуется снять разъем питания форсунки.

Изменение сопротивления

Сначала нужно уточнить модель форсунки, которая используется на вашем транспортном средстве. Дальше следует определить сопротивление катушек внутри детали.

Заглушив двигатель, необходимо снять разъемы питания, подключить мультиметр и запустить его в режиме измерения 0-200 Ом

Важно проанализировать сопротивление каждой детали. Оно должно соответствовать заявленным в технических характеристиках параметрам

Дианостика на рампе

Для диагностики нужно снять топливную рейку с зафиксированными инжекторами. Дальше следует подключить контакты к рампе и форсункам (если они отключались). Рампа размещают под капотом таким путем, чтобы удалось установить под каждой деталью емкость со шкалой.

После этого требуется подсоединить трубки подачи топлива и убедиться в надежности их фиксации.

Забитые форсунки

На следующем этапе необходимо включить зажигание и провернуть мотор стартером. Такие действия лучше проводить вместе с коллегой.

Пока второй человек вращает мотор, важно проследить за исправностью всех инжекторов. Впрыск горючего должен оставаться идентичным на всех элементах

Финишный этап сводится к отключению зажигания и оценке объема топлива в емкостях.

Проверка на стенде

В автомастерских установлены стенды для диагностики и восстановления форсунок. Методика проверки на такой поверхности предусматривает разборку рампы и инжекторов ТС. Стенд позволяет реализовать комплексную диагностику, проверить эффективность впрыска горючего и определить электрическое сопротивление. Отдельные мастера сооружают стенды в домашних условиях.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром.
Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок.
После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом.
Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет.
Вращение останавливают.
При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса.
Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров.
В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»
