Двигатель зил 130: технические характеристики и устройство

Рама и подвеска

Рама от Форда была укорочена, для этого из нее вырезали куски и сварили части лонжеронов обратно, по сварочным швам проложили усиливающие элементы. Рама была очищена от ржавчины и выкрашена в апельсиновый цвет.

Рама донора Ford E-250 была укорочена

Соответственно длине рамы пришлось укоротить кардан и топливный бак. Кардан был обрезан на токарном станке и подогнанные части сварили в единое целое. Бак в результате переделки потерял около пятидесяти литров объема и теперь вмещает примерно 90 литров, впрочем, автор считает, что этого вполне достаточно.

В подвеске были подрезаны пружины и переделаны серьги рессор, в результате чего машина ”присела” на полметра (по кабине) если сравнивать с высотой оригинального ЗиЛ. Колеса имеют литые диски с классическим рисунком и имеют размер 305/55R20.

Принцип зажигания

Чтобы лучше изучить тему о том, какой порядок работы цилиндров двигателя ЗИЛ-130, следует знать, как происходит зажигание. Его порядок следует знать, чтобы производить сборку мотора в ходе капитального ремонта и во время снятия распределителя. Чтобы установить зажигание на ЗИЛ 130, необходимо выполнить следующую процедуру:

Откорректировать поршневой ход первого цилиндра, поместить рядом с тактом сжатия наверх. Для этого нужно прокрутить коленвал, пока отверстие фрикционного кольца не будет стоять у показателя ВМТ на установочном указателе. Его можно рассмотреть на ограничительном датчике предельно разрешенного количества оборотов.
Изменить положение валового паза распределительного устройства. Этому элементу нужно находиться параллельно риску фланца наверху. После правления компонент следует поместить в блок. До того, как установить трамблерный привод, следует посмотреть при этом, чтобы отверстия на нижнем фланце корпуса соответствовали пазам, которые необходимы для болтового монтажа. Затем угол у осевой пазовой направляющей и соединительной осью обязан быть примерно 15 градусов.
Повернуть коленвал при смещении величины угла опережения зажигания. Для вращения вала следует использовать рукоять пуска. В ходе работы коленвальное отверстие шкива совместить с фильтром радиопомех в катушке зажигания.
Высвободить фиксационный болт пластины. После этого вставить в гнездо распределитель в положении, при котором корректорный октан смотрит вверх. Роторный электрод распределить у клеммы первой камеры сгорания.
Устранить зазоры распределительного прибора. Установить трамблерную установку значит снять покрышку, повернуть распредвал с помощью бегунка слева направо, включить зажигание и повернуть корпус до зажигания массы с центральным проводом. После корректировки зазор концевой проводниковой части с массой не должен быть более трех миллиметров.
Затянуть болт, который фиксирует пластину распределительного устройства. Проверить соединение проводов. Следует, чтобы они были вставлены так, как требует порядок цилиндров ЗИЛ 130. До того, как поставить механизм зажигания, следует сделать проверку контактного расстояния проводников прерывателя. Если зазор больше нормальных обозначений, следует выполнить корректировку его в нужную сторону

Важно установить показатель верхней пластины на корректоре октана на О.

В результате, мотор ЗИЛ-130 неспроста служит эталоном советского силового двигателя. Порядок работы цилиндров ЗИЛ сложен, но хорошо продуман, благодаря чему грузовая техника с ним двигается максимально плавно, надежно и с наименьшим количеством расхода топлива. Четырехтактный восьмицилиндровый агрегат с карбюраторной системой подачи топлива служит одним из наиболее надежных аппаратов советского типа, поэтому сохраняет свою востребованность по сегодняшний день. Для лучшего обслуживания, капитального ремонта техники следует внимательно изучить конструктивные особенности, порядок работы двигателя, представленные выше. =>

Мотор ЗИЛ 130 впервые был выпущен в 1964 году. Двигатель долгое время оставался образцом качества, поэтому он превратился в востребованный аппарат грузовой техники. Поэтому нередко многие спрашивают, каков порядок зажигания 8 цилиндров у ЗИЛ-130

Основные особенности устройства силового агрегата и трансмиссии ЗИЛ-131

ЗИЛ-131- отечественный трехосный грузовой автомобиль повышенной проходимости. Выпускался заводом имени Лихачева с 1966 по 2002 г. Основная часть выпускаемых машин шла для армейских нужд. Автомобиль содержал много полезных и прогрессивных для того времени технических решений.

Порядок работы цилиндров ЗИЛ-131

На грузовике применялся карбюраторный V-образный, восьмицилиндровый двигатель, с зажиганием на основе электронного коммутатора.

Распределительный вал двигателя и система зажигания обеспечивают следующий порядок работы цилиндров ЗИЛ-131: 1-5-4-2-6-3-7-8. Отдача мощности двигателя не менее 150 л.с., при оборотах 3200 в минуту.

Схема переключения коробки передач ЗИЛ-131

На автомобиле применяется пятискоростная механическая коробка перемены передач (КПП).

На всех скоростях коробки кроме первой передачи и заднего хода имеют синхронизаторы. Переключение скоростей ЗИЛ-131 производится рычагом, расположенным на верхней крышке КПП.

Передаточные отношения КПП:

Первая передача коробки применяется только при начале движения в условиях бездорожья и находится на одном «плече» с задним ходом. Сделано это для «раскачки» автомобиля, завязшего в грязи или рыхлом снегу, путем быстрого попеременного включения первой скорости и заднего хода.

Схема переключения КПП ЗИЛ-131 представлена ниже.

Сухой вес коробки передач ЗИЛ-131 около 100 кг.

Сцепление

Сцепление ЗИЛ-131 однодисковое, сухое, герметизированное, надежно работающее в условиях преодоления бродов. Привод отключения и включения сцепления механический, рычажный от педали водителя в кабине.

КПП в трансмиссии ЗИЛ-131 через карданный вал передает поток мощности на раздаточную коробку (РК) или на профессиональном сленге «раздатку».

Проверка компрессии в цилиндрах

Компрессия характеризует состояние деталей поршневой группы, а также плотность прилегания клапанов к своим седлам. Компрессию в цилиндрах двигателя проверяют при техническом обслуживании № 2, при помощи компрессометра. Компрессометры применяют со шкалой для карбюраторных двигателей до 10 кгс/см2 и дизельных до 60 кгс/см2.

Перед проверкой величины давления в цилиндрах двигатель прогревают до 70-80°, вывертывают все свечи зажигания и полностью открывают воздушную и дроссельную заслонки карбюратора. После этого вставляют резиновый наконечник компрессометра в отверстие для свечи зажигания проверяемого цилиндра и стартером проворачивают коленчатый вал (10-12 оборотов) при открытых дросселе и воздушной заслонке; давление в цилиндре отсчитывают по шкале манометра. Во избежание ошибок необходимо, чтобы коленчатый вал вращался со скоростью 180-200 об/мин, что возможно только при хорошо заряженной аккумуляторной батарее. Затем производят выпуск воздуха и вновь повторяют замер компрессии. Таким образом последовательно проверяют компрессию во всех цилиндрах двигателя. Для исправных двигателей ГАЗ-51А, ГАЗ-53Ф, ГАЗ-63, ГАЗ-69 компрессия должна быть 6,5-7,5 кгс/см2; двигателей ЗИЛ-164А и ЗИЛ-120 — 6-7 кгс/см2; ЗИЛ-130 — 7,0-7,5 кгс/см2; М-21 — 7-7,2 кгс/см2; ЯАЗ-204 и ЯАЗ-206 — 27 кгс/см2 и ЯМЗ-236 — 30 кгс/см2. Проверку повторяют 2-3 раза для каждого цилиндра. Разность показаний в отдельных цилиндрах не должна превышать 1 кгс/см2 для карбюраторных и 2 кгс/см2 для дизельных двигателей. Если величина компрессии на 30-40% ниже нормы, это указывает на наличие неисправностей (поломка или пригорание поршневых колец, повреждение прокладки головки цилиндров, неправильная величина теплового зазора). Износ цилиндров, поршневых колец и поршней в карбюраторных двигателях не дает заметных изменений в показаниях компрессометра.

Для выявления причин недостаточной компрессии нужно залить 20-25 см3 свежего масла в цилиндры с пониженной компрессией. Более высокие показания компрессометра, чем при замере без масла, чаще всего характеризуют пригорайте поршневых колец или изношенность цилиндро-поршневой группы. Если же давление не изменяется и после заливки масла, то значит неплотно прилегают клапаны к седлам, прогорели клапаны или повреждена прокладка головки блока цилиндров.

Замер компрессии в дизельном двигателе производят на работающем двигателе при 500 об/мин коленчатого вала. Компрессометр устанавливается на место насос-форсунки или форсунки проверяемого цилиндра.

ЗИЛ-130

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года. Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.

ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем. В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…

Описание двигателя ЗИЛ 130

Силовая установка, устанавливаемая на одноимённую машину ЗИЛ-130, оснащена восемью камерами, компоновка которых соответствует схеме «v8». Это означает, что цилиндры, количество которых 8, расположены друг относительно друга под углом 90°. Такое положение облегчает мотор. Двигатель выполняет четыре такта за рабочий цикл, объёмом 5,969 литра, с верхним расположением клапанов, питание организовано карбюратором.

Блок мотора укомплектован гильзами, которые уплотняются снизу кольцами. Головок остова две, материал исполнения — сплав алюминия с добавлением других металлов. Вытеснители так же алюминиевые, опоясаны кольцами: два верхних компрессионные, из чугуна с хромовым покрытием, третье составное, для съёма масла. Охлаждается агрегат жидкостью, принудительная циркуляция которой происходит в замкнутых пустотах остова и головки. Для снижения влияния сил трения, в механизм заливается масло. Система смазки двигателя ЗИЛ 130 организована методом комбинирования, жидкость циркулирует по патрубкам с давлением, а так же разбрызгивается самотёком. Питание мотора за счёт принудительной подачи топлива, организованной помпой.

Конструктивно двигатель ЗИЛ-130 схож с ЗИЛ-111, однако большинство деталей заменить нельзя. В сравнении с предшественником, объём агрегата меньше, но некоторые механизмы отличаются.

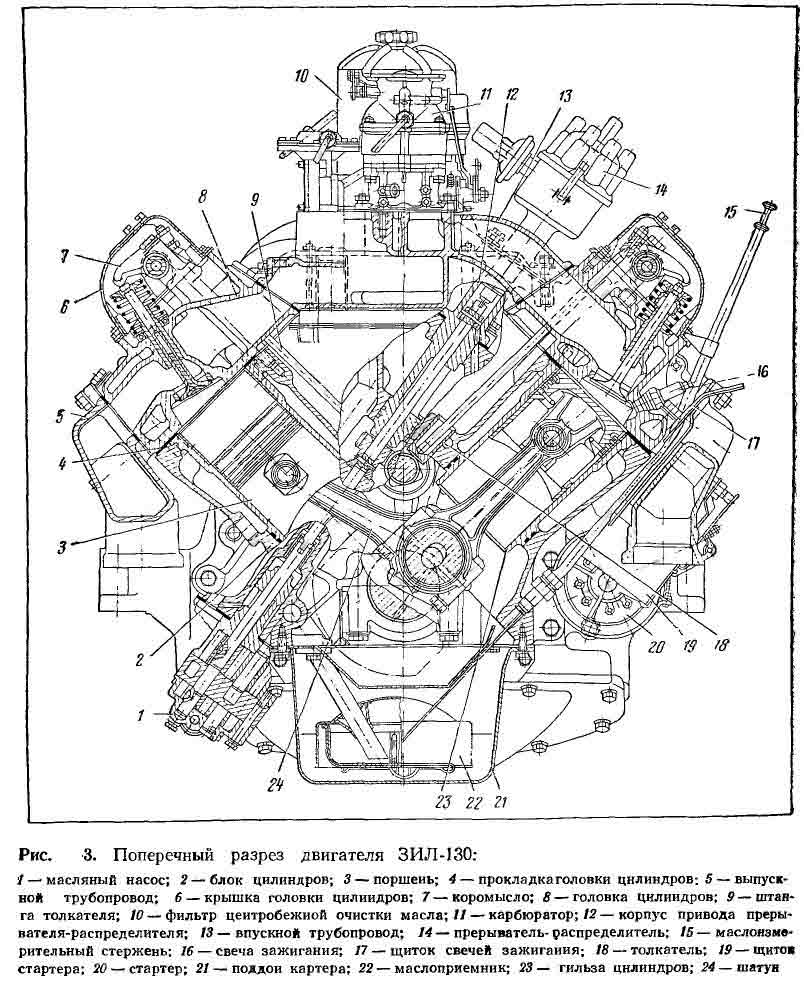

Мотор ЗИЛ-130:

Модификации

Отдельно хочется рассказать про некоторые модификации двигателя ЗИЛ 130. Дело в том, что в Советское время стремились сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили были оснащены простым карбюраторным мотором с V – образным расположением цилиндров. Такая система имела объем двигателя 5 200 кубических сантиметров. Через некоторое время все убедились, что технически не получается развить того потенциала, который требуется.
  • Из-за этого конструкторы изготовили тот же V – образный агрегат, но с восемью цилиндрами. За счет этого удалось повысить мощность до 150 лошадиных сил, что очень хорошо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131.
  • Следом конструкторы выпустили совершенно новый по устройству мотор, который позволял разгоняться до 90 километров в час. К главной особенности можно отнести четырехтактный цикл и верхнее расположение клапанов.

Тюнинг салона ЗИЛа-130

Интерьер грузовика не отличался особым комфортом и презентабельностью. Именно поэтому одним из главных направлений усовершенствования машины считается обновление салона. Избавиться от духа эпохи прошлого века позволит наличие фантазии и желания поэкспериментировать. Для начала следует позаботиться о дополнительной шумовой и вибрационной изоляции.

На следующем этапе усовершенствуют сидения. Эта деталь интерьера подвержена значительным нагрузкам, со временем теряет товарный вид. Штатный дерматин перегревается от солнечных лучей, что некомфортно как для водителя, так и для пассажиров. Старую обивку снимают полностью, на ее место помещают современные практические и износостойкие материалы. Среди кардинального преобразования – замена заводского сидения на пневматический аналог.

Тюнинг кабины ЗИЛа-130 своими руками можно продолжить путем монтажа качественной аудиосистемы. Места внутри достаточно для дополнительных динамиков и кнопок. Дополнительного шарма придаст светодиодная подсветка приборной панели и рабочих поверхностей.

Модификации

Отдельно хочется рассказать про некоторые модификации двигателя ЗИЛ 130. Дело в том, что в Советское время стремились сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили были оснащены простым карбюраторным мотором с V – образным расположением цилиндров. Такая система имела объем двигателя 5 200 кубических сантиметров. Через некоторое время все убедились, что технически не получается развить того потенциала, который требуется.
  • Из-за этого конструкторы изготовили тот же V – образный агрегат, но с восемью цилиндрами. За счет этого удалось повысить мощность до 150 лошадиных сил, что очень хорошо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131.
  • Следом конструкторы выпустили совершенно новый по устройству мотор, который позволял разгоняться до 90 километров в час. К главной особенности можно отнести четырехтактный цикл и верхнее расположение клапанов.

Описание

Силовой агрегат ЗИЛ 130 представляет собой двигатель, с цилиндрами в количестве восьми штук, выполняет четыре такта за один рабочий цикл. Подача горючего происходит при помощи карбюратора, обеспечивающего постоянную подачу. Расположение цилиндров под углом в 90° («v» образно), даёт агрегату мощность, и в то же время наделяет мотор небольшим весом. Охлаждение силовой установки происходит с помощью жидкости. Система смазки двигателя ЗИЛ 130 комбинированная, масло подаётся в мотор с напором, остальная часть разбрызгивается.

Силовая установка конструктивно схожа с модификацией ЗИЛ 111, однако, взаимозаменяемость деталей моторов маленькая. Сто тридцатый меньшего объёма, карбюратор, применяемый на моторе, состоит из камер в количестве двух штук. Семи литровый агрегат, который маркируется, как ЗИЛ 375, используют технике под маркой Урал.

Двигатель ЗИЛ 130:

Модернизация двигателя

Первоначальный вариант автомобиля не предусматривал доработку и модернизацию, поскольку двигатель ЗИЛ 130 имел штатные характеристики и предназначался для выполнения обыденных задач. Встречались автолюбители, которые усовершенствовали агрегат, выжимая из него максимум возможностей. После двухтысячного года модернизация силовой установки стала частым явлением, тюнинг агрегата обходился не дёшево, требовал трудозатрат и материальных вложений.

Автомобиль ЗИЛ 130 после доработки:

Тюнинг двигателя ЗИЛ 130 включал в себя следующие доработки:

  • Изменение параметров поршней агрегата. Работа включает в себя расточку гильз цилиндров, под установку специальных поршней, размером 120мм. Такие действия увеличивали отношение объёма в нижней мертвой точке к объёму камеры сгорания. Поршни для переделки силового агрегата выпускали заводы ЗИЛ и Terra.
  • Демонтаж штатной головки агрегата и монтаж другой головки, например, ЗИЛ 130 БЭ.
  • Проведение полной замены клапанов агрегата. С этой целью растачивают посадочные места деталей под изделия ATI. Поводят замену сёдел клапанов, этот процесс проводят с подгонкой кромок изделия.
  • Меняются шкивы агрегата под применение зубчатого ремня;
  • Меняется система зажигания агрегата на современный механизм, без использования контактов;
  • Меняются вкладыши коленчатого вала агрегата, сам вал растачивается;
  • Меняется механизм подачи горючего в агрегат, демонтируется карбюратор, ставитсяинжектор с одноточечным впрыском. Если применить многоточечный впрыск, то мощность силовой установки увеличится.

ЗИЛ 130, на фото переоборудованный силовой агрегат:

При проведении работ по модернизации не стоит забывать о выхлопной системе, механизм необходимо заменить усовершенствованным. Для силового агрегата предусмотрен специальный комплект из хромированного материала, выхлопная труба этого набора укорочена на 200мм, применение всего в комплексе даёт прирост в 50 лошадиных сил. Еще применяют систему выхлопа с разветвленными патрубками, при этом из выпускного коллектора будет выходить две трубы отвода газов. Правильное выполнение работ даст прирост в 70 лошадиных сил.

Проводимые доработки позволяют увеличить характеристики силового агрегата в два, два с половиной раза. Однако, перед началом проведения работ надо все грамотно рассчитать и взвесить. Дело в том, что покупка материалов и сами работы стоят дорого, а будет ли целесообразно выполнять манипуляции, решать хозяину.

Источник

Двигатель на автомобиль ЗИЛ 130: характеристики, неисправности и тюнинг

В настоящее время можно встретить огромное количество товара. Его можно подразделить не только по качеству, но и по стоимости. Стоит отметить, что это касается и автомобильного рынка. И это довольно естественно. Ведь каждый производитель хочет получить огромную прибыль с продаж и вложить меньшее количество денег. Во времена СССР огромную популярность получил двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.

Многие водители говорили, что это попросту неубиваемый агрегат, который не требует большого внимания. Первое транспортное средство с двигателем ЗИЛ 130 вышло в начале 1962 года. Это был первый грузовой автомобиль, сошедший с конвейера Москвы.

ЗИЛ-130

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.

Серийный ЗИЛ-130 образца 1964 года. В таком виде автомобиль выпускался до 1978 года.

ЗИЛ-130 быстро завоевывал любовь водителей. Он оказался красивым, динамичным и комфортным. Грузоподъемность составляла пять тонн — больше собственной массы автомобиля. Но главное, что он получился очень выносливым. Расчетный пробег до капитального ремонта в 300 тысяч километров для шестидесятых был очень приличным показателем. В мае 1973 года провели масштабные ресурсные испытания 130-го на автополигоне НАМИ. Дистанцию в 25 тысяч километров он прошел за 12 дней. При этом ни одной поломки зафиксировано не было. Но, невероятно удачная конструкция отчасти стала и проклятьем завода…

Конструкция

К небольшой особенности относится V – Образное расположение цилиндров. За счет этого удается получить очень высокую мощность и небольшой вес двигателя.

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

Система смазки имеет комбинированную систему: под высоким давлением и разбрызгивание. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не будут выходить из строя.

Система питания двигателя ЗИЛ 375 и 130 очень похожи. У них топливо подается принудительно и постоянно, что очень здорово. За счет этого силовой агрегат будет работать без перерыва.

Описание

Двигатель ЗИЛ 130 устанавливали на все грузовые транспортные автомобили как ЗИЛ 130, так и ЗИЛ 131. И в этом нет ничего удивительного. Ведь если посмотреть на конструкцию, то двигатель ЗИЛ 131 очень похож на стандартный двигатель ЗИЛ 130.

Данные агрегаты имели небольшую степень унификации. Если говорить просто, то силовой агрегат от Зил 130 немного уменьшили в объеме, до 6 литров, что позволило получить меньший расход топлива. Также силовой агрегат получил двухкамерную карбюраторную систему и специальный ограничитель оборотов.

К более мощному относится двигатель ЗИЛ 375, имеющий объем порядка семи литров. В основном такую махину используют на Уральском автомобильном заводе. Благодаря этому удалось получить увеличенный радиус цилиндров и ход поршня.

Тюнинг

Если вы хотите получить большую мощность, то установите агрегат Mopar 5.2, имеющий 500 лошадиных сил. Этого будет достаточно, чтобы передвигаться не только в городе, но и по бездорожью.

Что касается выхлопной системы, то тут можно установить несколько труб диаметром 63 миллиметра. За счет этого отработавшие газы будут выходить намного быстрей. Также удается получить более низкий звук.

Двигатель ЗИЛ 131, как и 130 можно переоборудовать в довольно интересный дизельный вариант:

На этом тюнинг заканчивается. В результате повышается мощность, уменьшается расход топлива, и вы получаете то, что хотели.

Технические характеристики

Двигатель ЗИЛ 131 имеет схожую конструкцию со своим старшим братом 157-м. Технические характеристики 131-го значительно улучшились, мощности стало больше, а конструктивные недочёты прошлого были исправлены.

Итак, рассмотрим технические характеристики двигателя ЗИЛ 131:

Наименование Технические характеристики
Марка ЗИЛ
Модель 131
Объем двигателя 6,0 литра (5969 см куб)
Мощность двигателя 150
Конфигурация V8
Расположение Рядный, продольный
Расход 49,5 литра на каждые 100 км пробега
Количество цилиндров 8
Количество клапанов 16
Диаметр поршня 100 мм
Охлаждение Жидкостное
Топливо Бензин (газ — как дополнительное оборудование)
Система питания Карбюратор
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Вес мотора 490 кг

Все ЗИЛ 131 двигатель оснащались 5-ти ступенчатой механической коробкой переключения передач. Также, раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,08; 2 передача — 1,00. Главная передача ведущих мостов — двойная, передаточное число — 7,34.

Применяемость

Двигатель ЗИЛ-130 разрабатывался на протяжении 5 лет с 1951 года. Прототипом стал силовой агрегат ЗиС-150, который просто морально устарел на начало 50-х годов, но его устройство положило начало рождению легенды советского автопрома. Следующим поколением, после 130-го стал ЗИЛ-131, технические характеристики которого выросли по сравнению со своим младшим братом.

Семейство моторов ЗИЛ-130 получило большое применение. Так, они устанавливались на все платформы 130-го, а именно: ЗИЛ-130Э (1965–1986), ЗИЛ-130Т (1965–1986), ЗИЛ-130Е (1967–1986), ЗИЛ-130ЕЭ (1967–1986), ЗИЛ-130ЕТ (1967–1986), ЗИЛ-130Г (1965–1986), ЗИЛ-130ГЕ (1967–1986), ЗИЛ-130ГС (1974–1986), ЗИЛ-130АН (1974–1986), ЗИЛ-130В1Э (1965–1986) и так далее.

Также, стоит отметить, что завод изготовитель постоянно старался улучшить характеристики мотора. Так, в 1984 году был выпущен силовой агрегат, который по техническим характеристикам был намного лучше, а именно — мощность выросла до 250 лошадей, а потребляемость топлива составила — 27 литров на 100 км. Но, этот вариант не нашел применения, поскольку стоимость изготовления оказалась достаточно высокой и руководство закрыло испытательный проект.

Неоднократно были попытки, и улучшить систему впрыска. Так, вместо стандартного карбюратора устанавливался Волговский или ГАЗоновский, но доработка имела значительный недостаток — периодически падали обороты и автомобиль попросту глох. Поэтому, было решено, что оптимальным вариантом будет карбюратор — К-88 и его модификации.

1 Автомобиль, переживший смену эпох

ЗИЛ 130 был сконструирован и запущен в производство в далеком 1956 году. Первые опытные образцы машины имели грузоподъемность четыре тонны, карбюраторные 6-цилиндровые двигатели с рабочим объемом 5.2 L и мощностью 130 лошадиных сил. В ходе испытаний грузовик показал слабые динамические качества, которые не давали возможности использовать автомашину в качестве тягача.

В 1958 годы инженеры автозавода заменили 6-цилиндровый узловой агрегат ЗИЛа на V-образный 8-цилиндровый, что позволило увеличить мощность двигателя до 150 лошадиных сил. Обновлённый автомобиль получил и усовершенствованный блок цилиндров, которые располагались под углом 90° по отношению друг к другу. Данная инновация позволила сделать ЗИЛ 130 мощной рабочей машиной, способной без труда перевозить многотонные грузы, а также прекрасно справляться с ролью тягового авто.

Передний мост мощного автомобиля представляет собой крепкую кованую стальную балку. Зависимая подвеска – рессорного типа. Бортовая платформа, имеющая три откидных борта, выполнена из дерева и оснащена металлической оковкой. Это позволяет удобно загружать, разгружать и перевозить даже очень объемные грузы. Бензобак вместительный – 170 литров. Двигатель «съедает» в смешанном цикле 29 л топлива на 100 км. Внутренний интерьер кабины довольно скромный, без удобств и особого комфорта.

Именно поэтому многие владельцы подобной техники стараются своими руками сделать тюнинг грузовиков, тем самым привести некоторые его характеристики в соответствие с современными требованиями.

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

Раздатка ЗИЛ-131, вид сзади:

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Примерка кабины

Начинают с тюнинга кабины ЗИЛа-130. Поскольку в стандартном исполнении она не желает садиться на подготовленное место, потребуется существенная переделка элемента. Здесь необходимо вмешательство в днище детали, а также силовые конструкции. Блок крепления педалей выносят на 15 сантиметров вперед.

В результате реконструкции образуется своеобразный короб, который можно использовать для сабвуфера и прочих компонентов мультимедийной системы. Сверху отсек закрывают алюминиевой крышкой, на которой будет размещаться подлокотник, бардачок и подстаканник.

Щиток приборов подойдет от американского донора, после небольшой подгонки его под корпус панели отечественного грузовика. Монтаж приспособления осуществляется в штатное гнездо, отделывается защитой из плекса. Для основы бампера используют самодельную конструкцию из трубы квадратного сечения, которую обшивают листовым металлом. На полученную угловатую деталь крепятся подходящие клыкоподобные крюки. На внешнюю часть бампера приспосабливают декоративные молдинги. Для придания будущему пикапу соответствующего образа, фронтальную часть облицовки и крылья тщательно подгоняют, после чего соединяют между собой посредством сварки. Затем все швы и шероховатости шпаклюют и шлифуют.

Вывод

Двигатель ЗИЛ-130 — это легенда советского автопрома, которая до сих пор покоряет сердца многих автолюбителей. Недаром, этому мотору проводят тюнинг и ремонтируют его для дальнейшей эксплуатации.

Но, если посмотреть правде в глаза, то действительно 130-й мотор морально устарел и его необходимо менять на новые, более современные силовые агрегаты. Ремонт агрегата, чем дальше, тем обходится дороже и не всегда они уже становятся ремонтнопригодными.

Кастомайзинг – популярное направление в творчестве авто и мотолюбителей, которое появилось на западе и с течением времени дошло до нашей страны.

Первые кастомы были собраны на базе мотоциклов, теперь же ”пациентами” мастеров все чаще становятся автомобили.

Причем машины нередко подвергаются полной переделке, или лучше сказать, на базе старых машин создаются абсолютно уникальные экземпляры, как в плане внешнего вида, так и по внутреннему содержанию

Кастом, неважно, байк это или автомобиль, невозможно спутать ни с чем – это позволяет обладателю такого агрегата проявить свою индивидуальность

Ярким представителем автомобильного кастомайзинга можно назвать ЗиЛ – пикап, автором которого является Роман (DrBroman) из Москвы. Итак, встречайте: тюнинг ЗиЛ 130 – пикап из старого грузовика.

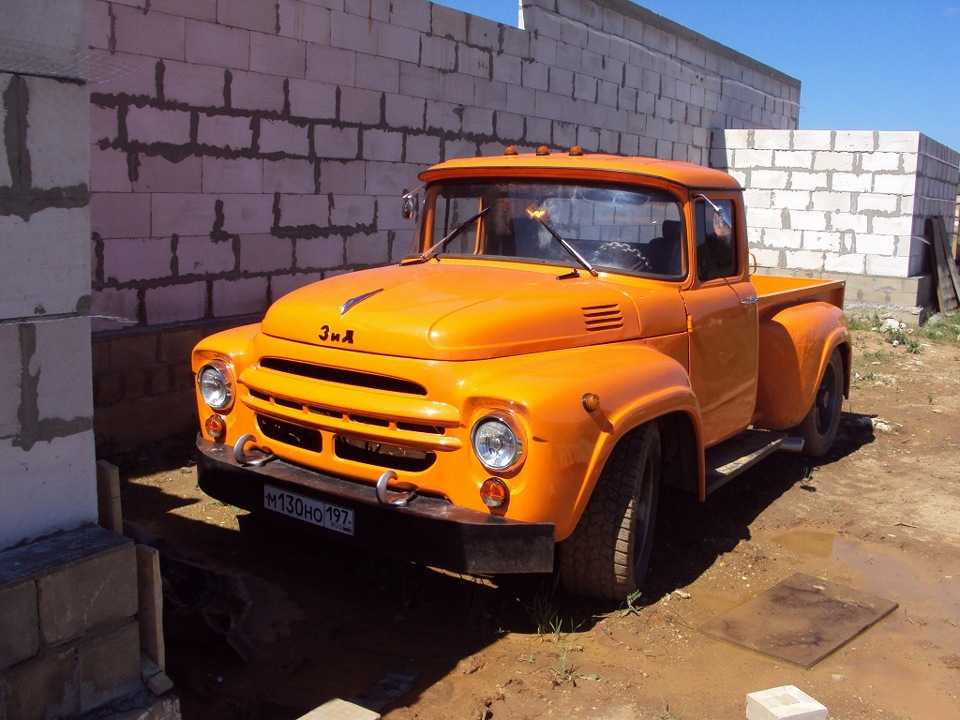

Проект постройки пикапа из старого ЗиЛ-130

Стоит заметить, что это не первый проект автора, перед ним был пикап на ”Волговской” базе в объединенных стилях Шевроле Эль Камино и Форда Ранчеро. К сожалению, проект не был закончен из-за проблем с поставщиком двигателя для машины. После него Роману подвернулся полноразмерный вэн Форд Е-250, который и стал донором для ЗиЛа.

Габариты Форда составляют примерно 6 метров в длину и немного длиннее двух метров, полная масса более четырех тонн. Машина комплектуется двигателем 4,2 литра с автоматической коробкой, агрегаты и кузов монтируются на серьезной лонжеронной раме.
