Как поменять салонный фильтр?

Можно приступать

И так, открываем «бардачек». Отсоединяем два ремешка, которые держат его крышку при открывании. На E32 — это два амортизатора.

Чтобы отделить ремни, которые поддерживают крышку нужно снять два металлических зажима. Снимать их удобнее плоской отвёрткой. Снимаем зажим с левой стороны.Такой же зажим с правой стороныТеперь нужно снять две клипсы на которых держится вещевой ящик в глубине. Нажимаем вниз и снимаем их с петель. Снимаем с правой стороны.Теперь снимаем левую клипсу

Важно не перепутать их, чтобы не возникло проблем с регулировкой ящика.Крышка должна легко сняться и остаться в руках.А вот и сами клипсы на которых держится крышка вещевого ящика.Теперь выкручиваем чёрные пластиковые винты (рядом с зелёной наклейкой с указывающей стрелкой), справа, в центре, и удаляем кусок ковра для облегчения доступа.После удаления ковра будет видна зеленая пластиковая крышка фильтра салона (возможно придётся подсветить),если она ранее была плохо прикручена — то будет не много уличного мусора.Теперь нужно вытянуть квадратный серый кусок пластика (кабели подключаются к блоку управления Aircon)Теперь нужно снять пластиковую крышку в верхней стенке бардачка. Для этого нужно открутить нескольких черных винтов

Во-первых, снимаем только винт на верхнем правом углуЗатем откручиваем винт внутри перчаточного ящика на левой стороне его верхней стенки за выключателем света. И наконец  удаляем другой винт на левой стороне верхней стенки бардачка, рядом с разъемом для зарядки фонарика.Далее вытягиваем оббивку верхней стенки ящика

Нужно отсоединить провода и обратить внимание, чтобы не потерять переключатель, он легко выпадает.Далее нужно удалить воздуховод для ног пассажира. Сначала откручиваем два винта в центре изображения (с помощью магнитной отвертки, благодаря этому они не попадают внутрь своего металлического корпуса, иначе будет много хлопот, чтобы вытащить их.Как то так…Если винт все-таки упал — придется повозиться, чтобы достать его оттуда.Теперь откручиваем другой черный винт, который держит воздуховод на панели

Он находится внутри левого угла вещевого ящика.Далее аккуратно удаляем пластиковую крышку (в центре). Аккуратно, чтобы не сломать.Аккуратно отключаем провода для зарядки фонарика.Теперь нужно убрать блок управления климатконтролем. Нужно нажать на пластиковый выступ на верхнем правом углу, который удерживает его на месте, а затем его можно извлечь.Блок управления IHKA имеет четыре разъема подключения, два из них находятся на его левой стороне.Лучше всего привязать блок управления климатом к верхней стенке бардачка, чтобы убедиться, что спрей для дезинфекции не попадёт внутрь блока.

Когда мы все это проделали — мы увидим зеленую крышку, с черной вращающейся ручкой, которую нужно аккуратно повернуть на 90 градусов против часовой стрелки. Вы почувствуете когда крышка отсоединится.

Теперь нужно открутить 2 винта в нижней части зеленой крышки.В этом нам поможет отвертка T10 TorxЗеленая крышка микро-фильтра должна легко выпасть сама по себе, вот так она выглядит изнутри.Теперь если заглянуть внутрь — можно увидеть салонный фильтр.Теперь аккуратно вытаскиваем старый фильтр салона, запоминая при этом как он был расположен.Вот для примера разница между новым и прошедшим 10 000 километров по Германии. Разница очевидна, причем стоит отметить что это при Европейских условиях эксплуатации.Теперь включаем зажигание и врубаем печку на мощность, чтобы продуть вентилятором печки всю систему. В противном случае мусор не будет удален и новый фильтр быстро засорится. Вот как выглядит радиатор печки BMW 5 серии E34 защищенный фильтром салона, чистый и аккуратный, отдача тепла будет максимальной.И вот для примера радиатор отопителя с BMW 535i 1988г., на которых фильтров салона не существовало. Как видно радиатор печки забит полностью, и работать не будет.

Последняя фотография специально для тех, кто решит просто взять и выкинуть старый фильтр не заменяя его новым, в условиях эксплуатации в странах СНГ, такой результат будет достигнут менее чем за год.

Ниже я привожу оригинальную инструкцию по замене фильтра, которая поставляется с фильтрами Mann.

В статье использованы фото с сайта rulevoy.kz и с сайта e34.su, размещенные пользователем под ником Lehandr.

Замена фильтра топлива на Е53

Приготовив заранее новый фильтр, машину нужно поставить на смотровую канаву либо подъемник, это не существенно. При взгляде на днище автомобиля, обнаруживается защита двигателя, которую нужно снять, так как фильтр находится именно за ней. Вторым действием станет откручивание опоры, держащей вал, чтобы иметь возможность отодвинуть его в сторону, и без проблем снять кожух.

Снятие всего кожуха выполнять не обязательно, можно просто сдвинуть его немного вниз для получения доступа. Нужно открутить всего пару гаек, вынуть фильтр из хомутов и заменить на новый. Установить все на место и собрать в обратном порядке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

На некоторых моделях нет салонного фильтра!

Для себя я это обнаружил не сразу. Фильтра я заранее не купил, но хотел посмотреть в каком же он состоянии (ведь за 2 с половиной года владения машиной о нем я совершенно не задумывался). Открыв руководство по ремонту я полез искать где же он и сильно удивился не обнаружив ничего. Почитав в сети, я понял что в некоторых печках его не было.

Поэтому отмечу сразу: не удивляйтесь – на некоторых моделях нет салонного фильтра (он просто на просто не предусмотрен). Вроде как на этих:

  • Печка “BEHR” до 06/1990г без микрофильтра, далее с ним.
  • Печка “Siemens” до 09/1993г без микрофильтра, далее с ним.
  • Печка “Valeo” микрофильтра нет.

Замена фильтра топлива на БМВ Е39

Располагается он под днищем машины, между задним креслом для пассажира с левой стороны, и креслом водителя, вблизи лонжерона.

Его замену лучше всего производить на подъемнике, но при его отсутствии можно использовать смотровую канаву или домкрат. Из инструмента потребуется ключи или головки на 10 и 8, отвёртка, набор шестигранников, тара, куда будет сливаться топливно.

После поднятия машины и снятия защиты, головкой на 10 откручивается центральное крепление бензинового фильтра. Ослабляются хомуты со шлангов, и отверткой с крестовой головкой откручивается кронштейн, закрепляющий трубки.

Вращательными движениями нужно снять шланги с фильтра

Подключая новый фильтр, нужно обратить внимание на стрелку, чтобы она была направлена на мотор

На некоторых моделях нет салонного фильтра!

Для себя я это обнаружил не сразу. Фильтра я заранее не купил, но хотел посмотреть в каком же он состоянии (ведь за 2 с половиной года владения машиной о нем я совершенно не задумывался). Открыв руководство по ремонту я полез искать где же он и сильно удивился не обнаружив ничего. Почитав в сети, я понял что в некоторых печках его не было.

Поэтому отмечу сразу: не удивляйтесь – на некоторых моделях нет салонного фильтра (он просто на просто не предусмотрен). Вроде как на этих:

  • Печка “BEHR” до 06/1990г без микрофильтра, далее с ним.
  • Печка “Siemens” до 09/1993г без микрофильтра, далее с ним.
  • Печка “Valeo” микрофильтра нет.

В течении первых лет выпуска 34ки наличие салонного фильтра отмечалось специальной наклейкой внутри ящика для вещей, позже эту наклейку клеить перестали.

Периодичность замены

Замена фильтра салона на BMW F10 требуется каждые 5-20 тыс. км. Интервал зависит от условий эксплуатации транспортного средства, поэтому не имеет жестких сроков. Сокращают ресурс расходника нижепредставленные факторы:

  • машина регулярно стоит в пробках или перемещается в плотном потоке;
  • окружающий воздух содержит много песка или иных мелкодисперсных частиц;
  • эксплуатация транспортного средства происходит недалеко от предприятий с выбросами;
  • в воздухе присутствует достаточно большое количество пыльцы от цветущих вдоль обочины растений.

Симптомами необходимости поменять расходник являются:

  • снижение эффективности кондиционера и отопителя;
  • запотевание стекол;
  • неприятный запах.

Сегодня мы поговорим о том, как заменить фильтр салона в автомобиле BMW 5 серии в кузове F10.

Итак, вы решили заменить фильтр салона в своем BMW без помощи специалистов, сэкономив при этом от 300 до 600 рублей. Одобряем! Ведь несвоевременное техническое обслуживание автомобиля может привести к плачевным последствиям (например, вот таким). Тем более, зачем оттягивать что-то до ближайшей поездки на СТО, если это можно сделать своими руками. Руководствуясь вышесказанным, представляем подробную инструкцию о том, как заменить фильтр в домашних условиях.

Что понадобиться для замены фильтра салона в F10?

Для замены фильтра вам понадобиться сам фильтр, а точнее два, так как в F10 предусмотрено 2 фильтра салона. Продаются они, как правило, комплектом, то есть парой. Мы выбрали фильтры компании Filtron. Цена 630 рублей. Такую привлекательную цену удалось найти благодаря нашему интернет – сервису по поиску автозапчастей. Вот наша заявка. На нее откликнулось несколько магазинов, и у одного из них был куплен этот фильтр.

Также понадобиться отвертка с насадкой в виде шестигранной звездочки. Обычная или фигурная отвертка на четыре ребра, не подойдет. К сожалению, на фотографии не совсем понятно, какой формы наша насадка на отвертку, но взглянув на форму саморезов, которые вам придется в дальнейшем отвинчивать, все станет понятно. Для верности лучше взять набор насадок на отвертку. Мы свой набор нашли в ближайшем хозяйственном магазине за 200 рублей.

Где находиться фильтр салона на BMW F10?

Поиск фильтров салона на BMW 5 серии следует начать под бардачком. Заранее наденьте рабочую одежду и подстелите под ноги перед пассажирской дверью картонку, так как замена фильтра – дело грязное. Заглянув под бардачок, вы обнаружите там прикрученную пластиковую панель. Прикручена она на 2 самореза внизу бардачка и на 1 саморез сбоку (см. фото). Отвинчиваем каждый по очереди. После того, как саморезы откручены, аккуратно снимаем эту пластиковую панель. Снизу она сидит на защелках, а слева сбоку ее держит обивка пола салона. Начать лучше со стороны обивки, где вы открутили боковой саморез, а затем отщелкнуть верх панели

Внимание: не порвите провод, который идет от панели. Снимать его не обязательно

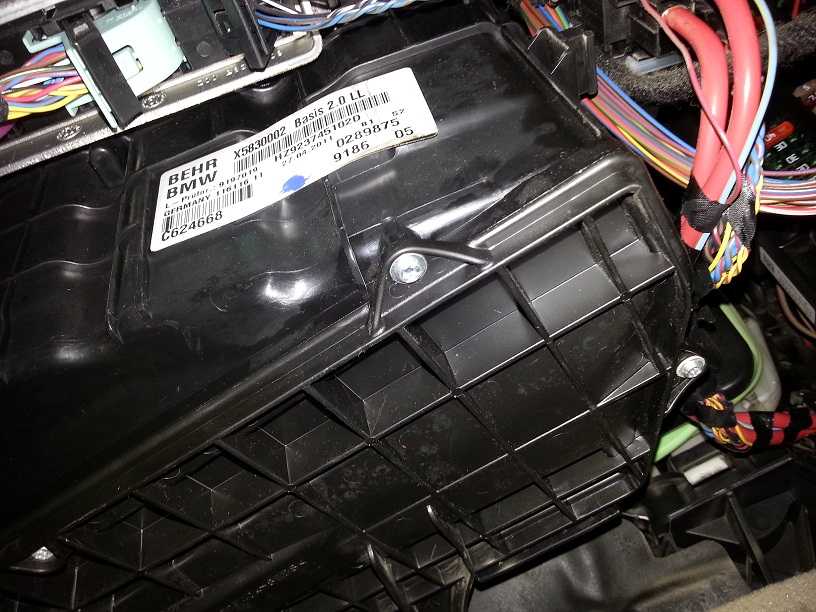

Итак, сняв панель, мы видим перед собой кучу проводов и черный короб, который и содержит фильтры салона. Чтобы добраться к фильтрам, вам следует снять нижнюю крышку этого короба, которая держится на 4 болтах. Увидеть эти болты, не выгнувшись как турецкая сабля, почти невозможно, поэтому показываем их расположение на фотографиях. Отвертка та же. Приступаем!

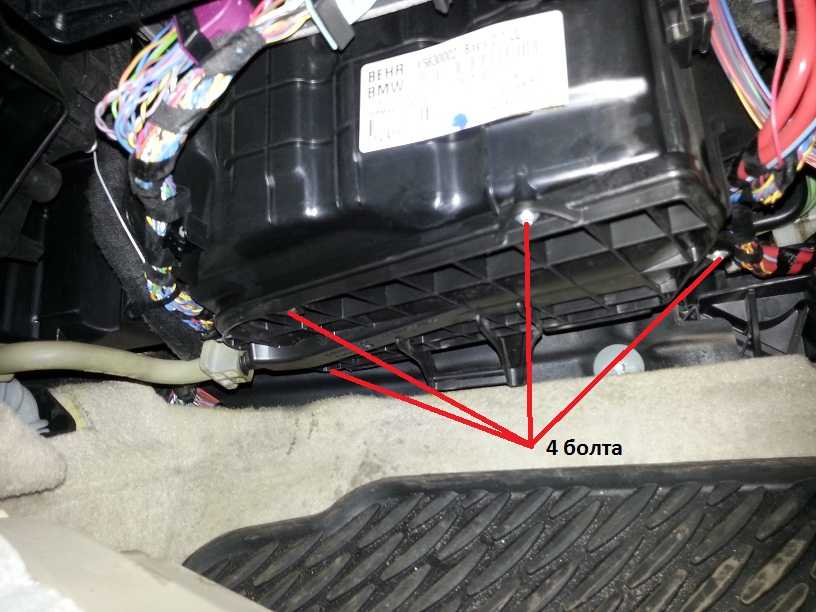

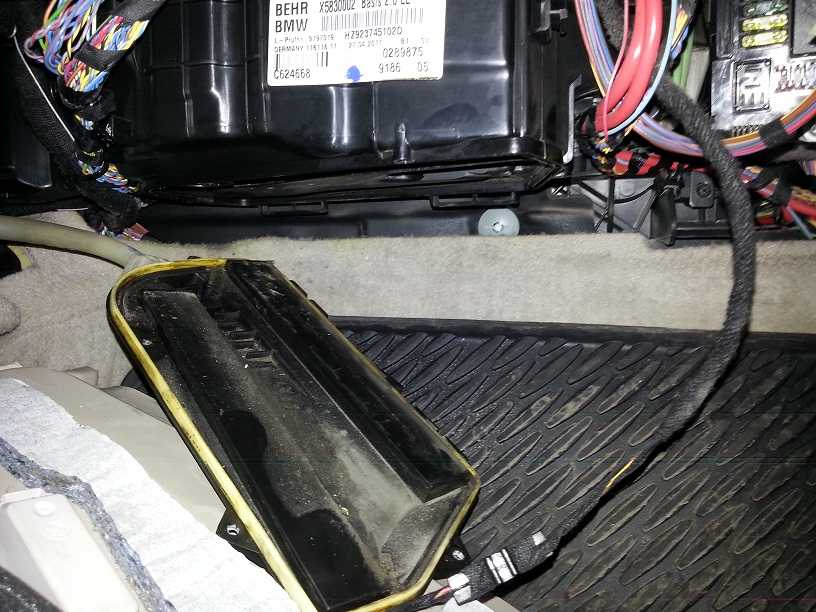

Отвинтив 4 болта, аккуратно снимаем нижнюю крышку короба и находим скрывающиеся внутри фильтры. Легким движением вытащить их не получиться, поэтому нащупываем их и стараемся вытащить.

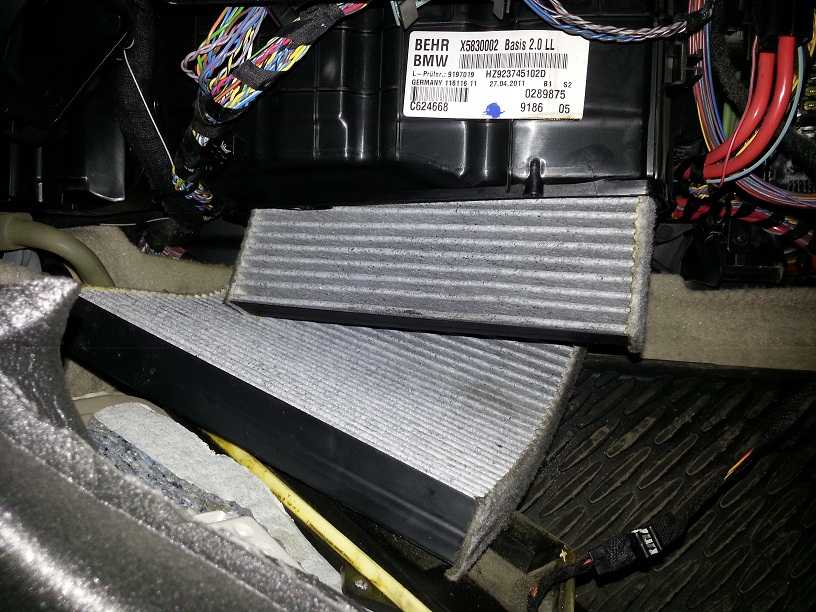

Вот они «грязнули»

Важное замечание: когда будете доставать фильтры, запомните в какую сторону смотрят стрелочки на их боковинах. В том же направлении должны быть расположены и стрелки на боковинах новых фильтров, при их установке

Сбор всех разобранных пластиковых деталей осуществляется в обратном порядке.

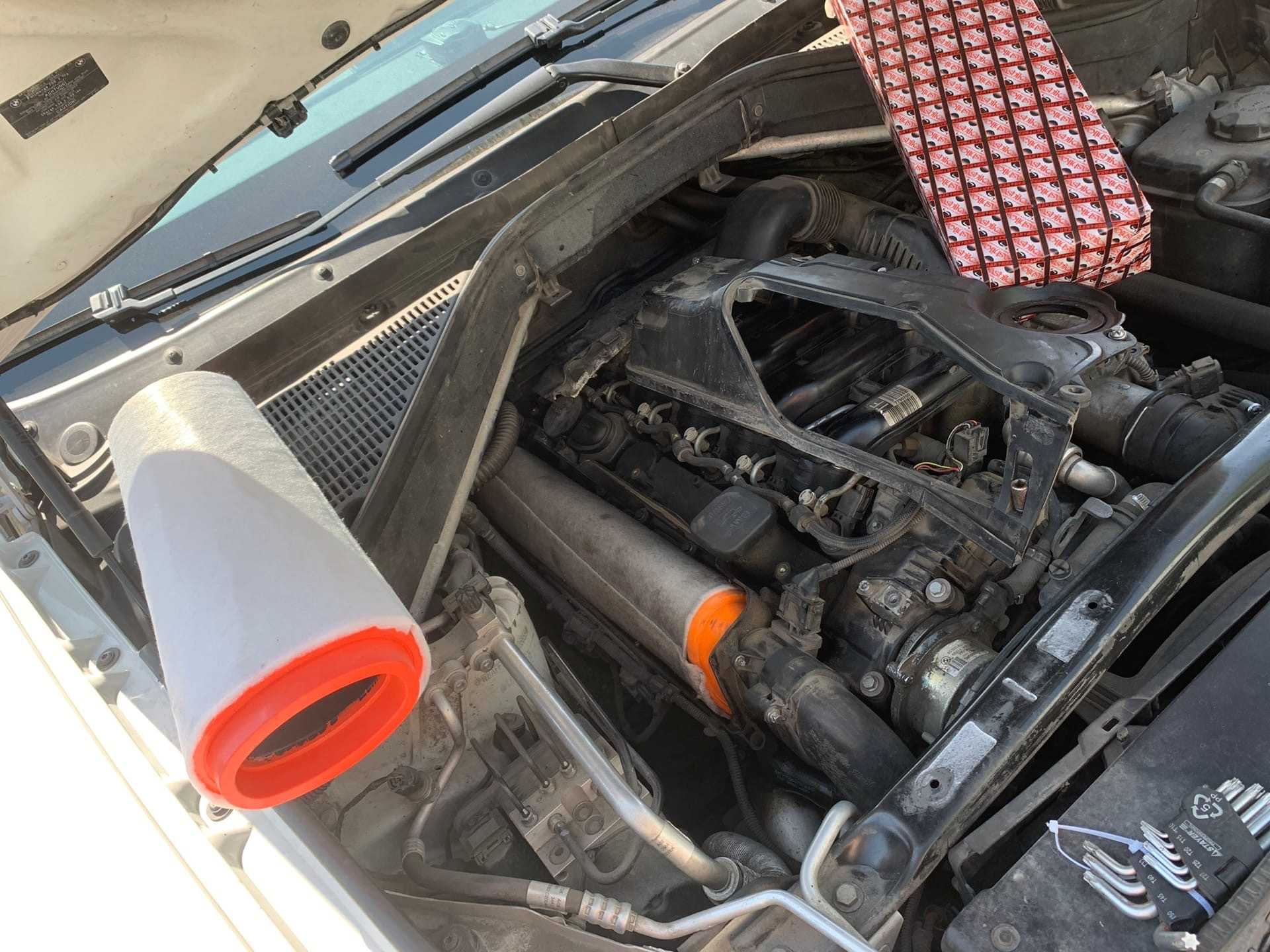

Как заменить воздушный фильтр

Произвести замену воздушного фильтра несложно. Сделать это своими руками сможет даже начинающий автолюбитель, используя подходящий гаечный ключ и две отвертки – плоскую и крестовидную. Сам процесс данного узла имеет некоторые отличия, зависящие от типа применяемой детали. Неопытных водителей часто волнует вопрос, какой воздушный фильтр выбрать. В карбюраторных машинах, как правило, используется кольцевой фильтр. Для его снятия требуется снять крышку корпуса, открыв защелки руками, а винты пассатижами. Если в качестве крепления используются болты, то для их снятия используется соответствующий гаечный ключ.

После снятия крышки изымается старый фильтрующий элемент и удаляется находящийся в корпусе мусор. Потом вставляется новый фильтр, а крышка возвращается на место и крепится гайками или винтами. Затягивать эти крепления необходимо равномерно. В инжекторных авто используется панельный фильтр. Процедура его замены практически такая же, как и в карбюраторных авто. Разница состоит только в способе крепления крышки. Здесь используются болты, которые откручиваются с помощью крестовидной отвертки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Как поменять салонный фильтр?

Очистительные элементы можно заменить самому или в мастерской. Чтобы заменить самому, нужны минимальные навыки в обслуживании машины. Не стоит самостоятельно ставить компоненты на автомобилях с действующей гарантией от изготовителя. При непрофессиональном вмешательстве высока вероятность нарушения технологии установки – из-за этого авто «слетит» с гарантии. Чтобы снизить риски, лучше доверить работу профессионалам СТО.

Если вы настроены действовать самостоятельно, но не знаете, как снять фильтр, прочтите инструкции, технические рекомендации, просмотрите видео уроки.

Замена фильтров против очистки

Обычно в любом автосервисе, если вы приехали на плановое техническое обслуживание автомобиля, как правило, автомеханики советуют вам заменить почти все фильтры. Особенно если они увидят, что какой-то фильтр грязный. Но вы не обязательно должны соглашаться на это, поскольку некоторые виды фильтров вы можете просто очистить, попросив об этом автослесаря. Но какие фильтры можно не очистить?

В первую очередь вы можете не менять воздушный фильтр при каждой замене масла в двигателе. Особенно в зимнее время, когда на дороге практически нет пыли, пыльцы и т. п. Хотя, конечно, все зависит от состояния фильтра. Не все фильтры можно очистить. Воздушный фильтр действительно можно не менять каждое ТО, очищая его от пыли тканью. Также вы можете очистить фильтр с помощью пылесоса, который вытянет частично из него пыль и грязь. Так вы можете реально продлить срок службы воздушного фильтра как минимум на одно ТО. Правда, я все-таки рекомендую не проводить очистку воздушного фильтра, а менять его при каждой замене моторного масла или как минимум следуя рекомендациям производителя или официального дилера. Но при определенных ситуациях все-таки иногда можно не менять воздушный фильтр, продлив срок его службы хотя бы до следующей замены масла.

В том числе точно так же вы можете попробовать очистить и салонный воздушный фильтр, избавив его от скопившейся грязи.

В отличие от воздушного фильтра, салонный фильтр даже по рекомендации автопроизводителя не должен меняться каждые 10 000 или 15 000 км. Обычно воздушный фильтр рекомендуют менять каждые 20 000-30 000 км и даже 35 000 км. Правда, все зависит от условий эксплуатации автомобиля, от состояния автодорог. К примеру, после горения торфяников в Московском регионе в 2010 году воздушные фильтры в машинах должны были поменять все автовладельцы, так как этот компонент тем летом забивался сажей от смога всего за несколько тысяч километров пробега. Естественно, в определенных случаях, очистив салонный фильтр, вы можете значительно продлить срок его службы, сэкономив немаленькие деньги, поскольку зачастую салонные фильтры стоят дорого.

Кстати, знаете ли вы, что даже без регулярной очистки салонные воздушные фильтры имеют достаточно долгий срок службы? Например, во многих современных автомобилях салонный фильтр без очистки может прослужить целый год. После чего, конечно, придется покупать новый фильтр.

Что касаемо масляного и топливного фильтров, то их очистка невозможна. Масляный фильтр вам придется менять каждый раз при замене масла в двигателе. Топливный фильтр придется менять с определенными интервалами, согласно регламенту автопроизводителя. К счастью, замена топливного фильтра происходит не каждые 10 000-15 000 км.

Признаки того, что фильтр необходимо заменить

По большому счету, если вы будете соблюдать регулярный график технического обслуживания автомобиля и периодичности замены расходников, у вас не должно быть проблем с забитыми грязью фильтрами. Но иногда фильтры могут загрязняться раньше срока планового ТО. В таком случае вы можете определить по различным признакам, что настало время их замены.

Тонкости замены фильтра

Сейчас расскажу, где находится салонный фильтр на Ладе Калина, Форд Фокус 2, Ниссан Кашкай, Шевроле Лачетти, Лада Приора 1, Приора 2, Ваз 2110-2111-2112, Хендай Солярис:

  • Lada Kalina. В этой машине салонный фильтр расположен под капотом. Для замены снимаем облицовочную деталь стекла, шлицевой отверткой удаляем пробочный заглушки. Обычной отверткой откручиваем винтики крышки. Давим на края каркаса фильтра и снимаем его.
  • Ford Focus 2. В этом автомобиле рекомендуются менять фильтр через каждые 25 000 км пробега. Фильтр находится в салоне, под рулем, в спец нише. Понадобится ключ на 7 мм для снятия 3 болтов с педали акселератора (газа). Далее этим же ключом откручиваем саморезы крепления крышки фильтра. Извлекаем старый, ставим новый.
  • Nissan Qashqai. Фильтр в этой машине расположен в салоне под ногами водителя. Для замены, надо снять крышку под ногами. Для этого нужен ключ с головками. После откручивания болтиков, сдвигаем крышку в сторону и открываем. Для демонтажа заслонки, надо включить кондиционер на максимальную мощность. Заслона сама выпадет. Далее отсоединяем крепления блока управления воздушной системы авто. За этим креплением вы увидите фильтр. При установке нового фильтра, его надо согнуть гармошкой и вставить в свое место.
  • Chevrolet Lachetti. В этом авто фильтр находится в салоне за бардачком, вернее за его крышкой. Крышку снимаем обычно отверткой. Крепится на 5 саморезах. После снятия саморезов, надо потянуть на себя крышку. Снимаем фильтр, ставим новый.
  • Lada Priora. На этом российском авто рекомендуется менять фильтр через каждые 15 тысяч километров пробега. Фильтр находится под капотом. Открутить шумоизоляцию между салоном и двигателем, за ним виден будет фильтр.
  • Vaz 2112. В этой машине фильтр защищен ветровым стеклом. Первым делом откручиваем, накидным ключом либо головкой, болтики с наружной части капота. Потом откручиваем саморезы обычной отверткой. Можно снять бачок жидкости омывателя стекла, открутить 4 самореза крышки. За шумоизоляционным листом уже виден фильтр.
  • Hyundai Solaris. Этот автомобиль, который называют и хендай, и хундай. Рекомендуется менять фильтр через каждые 15 тысяч км пробега. Находится в салоне. Во многих корейских авто снимать салонный фильтр удобно. Откручиваем руками вентили бардачка, сжимаем его с боков и снимаем с креплений. После того, как бардачок извлекли, вы увидите этот самый фильтр.

Виды салонных фильтров

Когда только начали устанавливать в автомобили фильтры для салона, они были почти такими же по составу, как воздушные фильтры для двигателя. Но, эффект оказался не очень. Поэтому решили доработать эти фильтры и начали их делать двухслойными. После эксплуатации двухступенчатого фильтра, еще усовершенствовали и начали делать с тремя степенями очистки, третий слой — это уголь.

Теперешние салонные фильтры улавливают даже мельчайшие частички пыли. Синтетические волокна из которых делаются такие фильтры, не намокают и являются антибактериальными веществами. Поэтому даже в забитом фильтре размножение грибков сводится к нулю.

Самый оптимальный и эффективный вид салонного фильтра — это с добавлением угля. Прежде, чем воздух попадет в салон машины, он три раза профильтруется. Сначала фильтр остановит твердые частички (сажа, пыль, песок и т.д.), затем из воздуха будут изъяты вредные частички газов, паров и т.д, и затем, воздух пройдет антибактериальную очистку.

Три слоя фильтра:

  1. Полиэстро-пропиленовый материал. Это первый слой. Улавливает грубые частички примесей воздуха.
  2. Микроволокно из полипропилена. Задерживает различные испарения.
  3. Угольный слой. На 90% очищает воздух от вредных химических примесей.

Удаление сажевого фильтра БМВ

На большей части современных моделей БМВ, где в качестве силовой установки используется дизельный двигатель, сажевый фильтр может выйти из строя уже после 90 тысяч километров пробега.

Причиной для этого стала попытка компании-производителя сэкономить на компонентах, входящих в состав напыления матрицы, что вызвало небольшой прирост мощности, а также резкое снижение срока эксплуатации сажевого фильтра.

Второй причиной становится качество дизельного топлива на заправочных станциях,  в которое добавляется сера и другие присадки, не лучшим образом отражающиеся на сажевом фильтре.

Сажевый фильтр удаляется по-разному, в зависимости от модели автомобиля. Отдельные модели предполагают полное удаление фильтра, на других удаляется банка с фильтром и катализатором, вариантов имеется достаточное количество.

Замена фильтра рециркуляции бмв х5 е70

Ход процесса чтобы заменить фильтр салона х5 е70 в себя включает:

  1. открыть капот;
  2. открутить четыре полуповоротные пластиковые клипсы (шестигранником на «10») и снять пластиковый кожух;
  3. открутить 3 болта тем же шестигранным ключом и вынуть корпус с фильтрующими элементами (в отличи от БМВ e53 фильтр салона меняется чуть сложнее и состоит из двух частей).

Вот оригинальный обычный бумажный фильтр салона BMW X5 E70 рестайл.

Находится салонный фильтр за этой решоткой, поэтому чтобы его заменить её нужно снять.

Снимать пластиковую решётку очень легко, она крепится на 4 пластиковых полуповоротных клипсы. Для этого вам понадобится шестигранник на «8».

Ну вот сняв решотку видим корпус в котором и находятся два элемента салонного фильтра.

Но чтобы поменять фильтр салона бмв х5 е70 нужно отвернуть еще три болта и снять одну фишку.

Откручиваем крепящие болты.

Вытаскиваем корпус с фильтром салона.

Вот так вот выглядит салонный фильтр БМВ Х5 Е70 рестайлинг. Просто вынимаем старые элементы и меняем на новые.

Заблаговременно подбираем салонный фильтр по каталогу и заказываем.

Замена фильтра салона БМВ Х5 Е70 практически завершена, осталось собрать все и установить в обратном порядке.

bmw e70 замена фильтра рециркуляции

https://youtube.com/watch?v=pXhD83512nY

Подробная инструкция по замене воздушного фильтра салона BMW X5 E70 рестайлинг.

подробная инструкция по замене топливного фильтра у автомобиля BMW X5 E70 restyling.

Инструкция по установке салонного фильтра RAF-FILTER на BMW X6 (E71) 1 слой: Зеленый цвет – имеет в составе антибактер.

Салонный фильтр SCT SA1189 BMW 64316945585 MANN CU29412 KNECHT/MAHLE LA221S.

Только для а/м с опцией S534A — раздельным климат-контроль. Оригинальный номер — 64 11 9 237 159. MANN — CU 1721-2. Не путайте.

https://youtube.com/watch?v=PAjJ4h3TypA
