Двигатель ямз-238

Двигатели ЯМЗ-238

Серийное производство этого мотора началось еще в 60-е года и его выпускают до сих пор, но уже в более современных вариантах. Сегодня выпускаются и иные силовые установки, которые были сделаны на базе ЯМЗ-238. Так, в них может различаться принцип установки зажигания, схема затяжки ГБЦ, предельный уровень давления форсунок, а также, сколько лошадиных сил имеет такой агрегат. Выпуск двигателей на ЯМЗ начался еще в 20-годы. Они предназначались для первых советских большегрузных автомобилей, перевозивших полезного груза 3-7 т. А уже в 30-е годы силовые установки ЯМЗ (тогда еще ЯАЗ) начали устанавливать на самосвалы и другую спецтехнику.

Проверка и регулировка угла опережения впрыска

Для проверки и регулировки угла опережения впрыска необходимо совместить метки на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующим установочному углу опережения впрыска, вращая коленчатый вал по часовой стрелке. Риска на шкиве коленчатого вала должна находиться против риски, соответствующей установочному углу 20° (рис.20).

В момент совмещения меток должны совместиться метка на торце муфты опережения впрыска с риской установочного указателя. Если метки не совместились, то для регулировки следует отвернуть две гайки крепления полумуфты привода топливного насоса или болт крепления полумуфты на оси и поворотом муфты опережения впрыска топлива совместить указанные метки за счет овальных отверстий на фланце полумуфты.

Затем, не сбивая совмещенного положения меток, затянуть болты или гайки фланца полумуфты и проверить установку угла опережения впрыска, провернув на один оборот коленчатый вал.

Если на топливном насосе отсутствует указатель установочного угла опережения впрыска, то установку угла опережения впрыска следует производить по моментоскопу (рис.21).

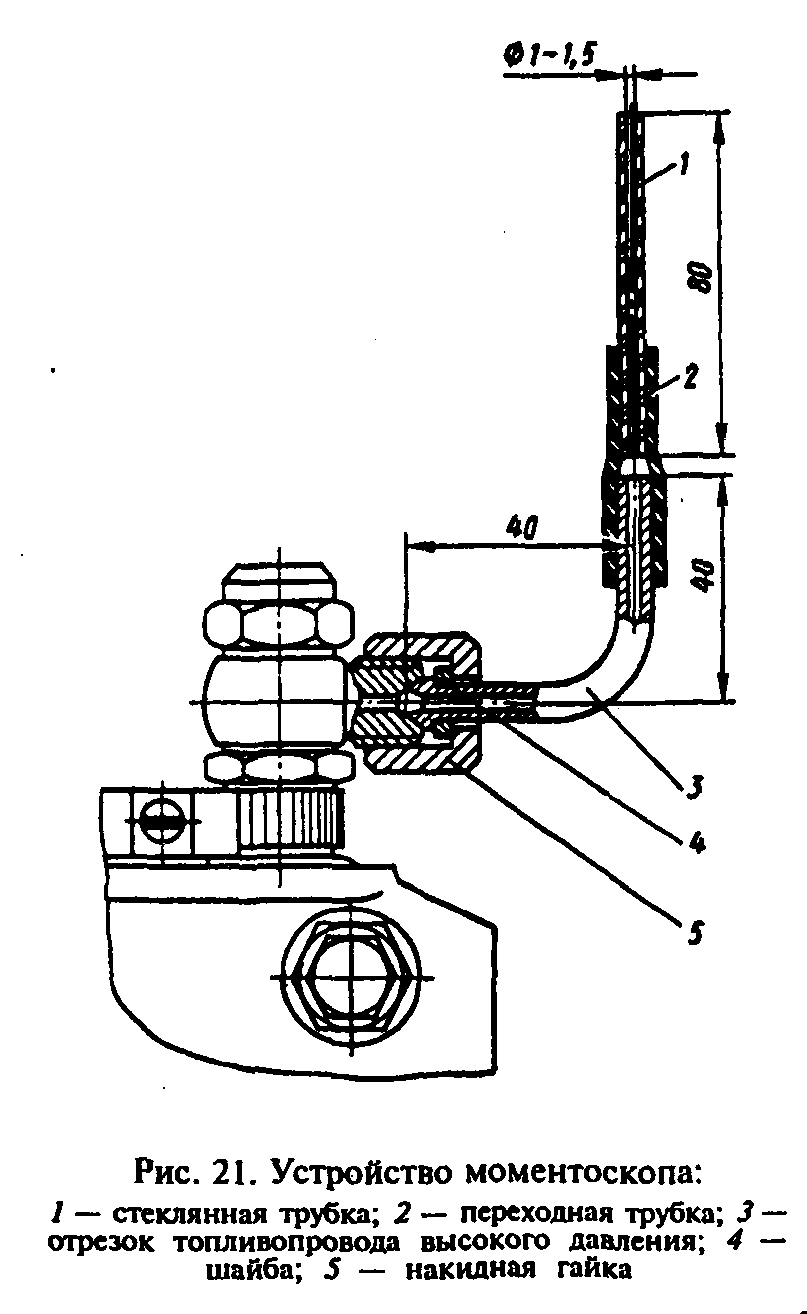

Моментоскоп установить на штуцер первой секции топливного насоса высокого давления и прокачать топливом систему питания двигателя, для чего отвернуть рукоятку ручного подкачивающего насоса и, двигая ее вверх-вниз, прокачивать систему в течение 2-3 минут; после прокачки рукоятку завернуть до упора.

Вращать коленчатый вал двигателя по часовой стрелке до появления топлива в стеклянной трубке. Вылейте излишки топлива из стеклянной трубки, встряхнув ее пальцем.

Затем провернуть коленчатый вал против хода примерно на 1/8 оборота. Медленно проворачивать его по часовой стрелке до момента начала движения топлива в трубке моментоскопа.

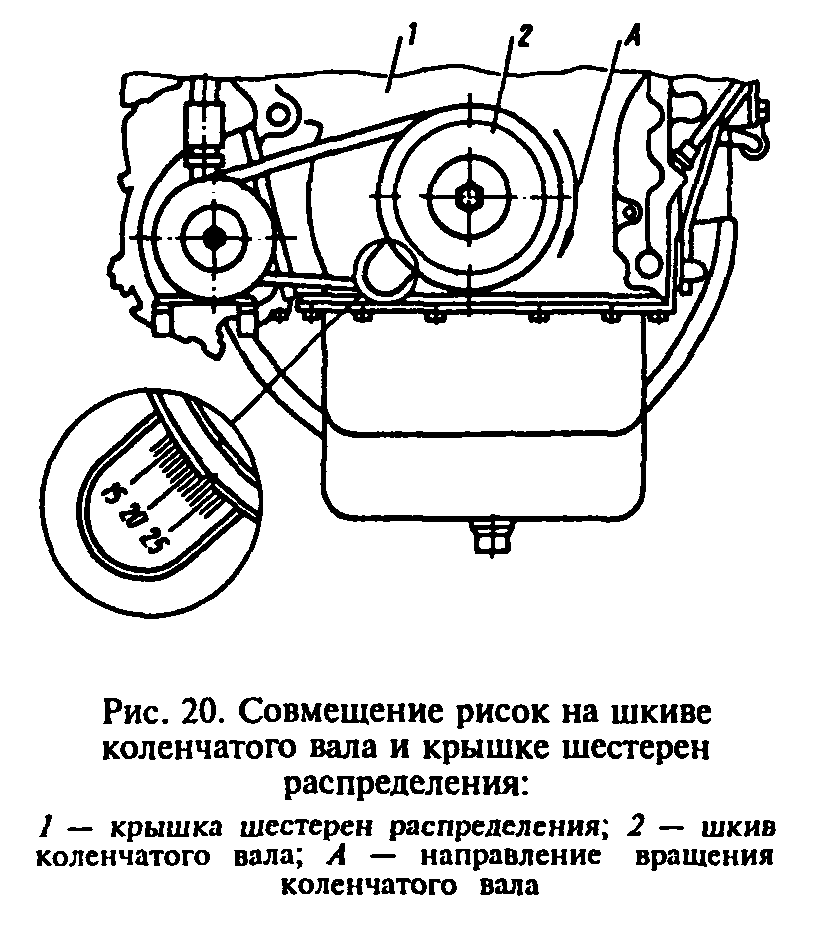

Проверить взаимное расположение меток на шкиве коленчатого вала и крышке распределительных шестерен или на маховике и картере маховика. Если в момент начала движения топлива в трубке риски не совместились, провернуть коленчатый вал по ходу вращения на 1/4-1/3 оборота, отвернуть один болт крепления полумуфты (рис.22).

Затем провернуть коленчатый вал против направления вращения на 1/2 оборота, медленно проворачивать коленчатый вал по ходу вращения, определить начало движения топлива в моментоскопе.

Отвернуть второй болт крепления полумуфты и, удерживая муфту опережения впрыска от проворачивания, установить коленчатый вал в положение, соответствующее углу опережения впрыска.

После чего, вращая коленчатый вал, совместить риски на шкиве коленчатого вала и крышке распределения, затянуть один болт. Провернуть коленчатый вал на один оборот и затянуть второй болт.

Проверить установку угла опережения впрыска.

Аналоги масла для ЯМЗ 236

При отсутствии базовых модификаций допускается эксплуатация жидкостей категории API CC и выше. Среди импортных и отечественных компаний, максимально приближенные аналоги масел для ЯМЗ 236 выпускают такие бренды:

Роснефть;
Лукойл;
Motul;
Castrol;
Liqui Moly;
Mobil;
Total.

Также рекомендуется обратить внимание на температурные допуски жидкости. При круглогодичном применении актуальны разновидности SAE 5W30, 10W40

Во время зимнего применения транспорта, лубрикант выбирается исходя из фактических температурных условий региона. Летние смеси выбираются аналогично.

Важно! Категорически недопустимо занижение требований изготовителя. Смазки, не соответствующие критериям, могут стать причиной ускоренного износа или отказа силовой установки

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня

Вращение вала важно производить плавно и очень медленно

При скользких креплениях ТНВД ЯМЗ 236 м2 важно поворачивать таким образом, чтобы впрыск топливной массы соответствовал обозначению впрыска на маховике

Смазочная система

Система смазки двигателей ЯМЗ 236, как уже упоминалось, комбинированного типа, с «мокрым» картером. Ее основные узлы:

Схема смазки двигателя ЯМЗ-236

Картер.
Масляный заборник.
Масляный насос.
Редукционный клапан.
Радиатор.
Фильтр очистки первой ступени.
Перепускной клапан.
Сигнальный светодиод или лампа.
Масляный фильтр центробежной очистки.
Распредвал.
Ось толкателей.
Коленвал.
Дифференциальный клапан.
Форсунка поршневого охлаждения.
Турбокомпрессор.
Дроссель.
Перепускной клапан теплообменника.
Выключатель вентилятора.
Привод вентилятора.
ТНВД.

Перепускной клапан в составе радиатора включен в систему смазки ЯМЗ для того, чтобы отводить часть масла в общую магистраль, если разность давлений до и после теплообменника составляет 274 Кпа или превышает это значение. Аналогичное устройство размещено в масляном фильтре. Оно срабатывает, если разность давлений на входе и на выходе фильтра достигает 200–250 Кпа. При срабатывании клапана загорается световой сигнал на приборной панели, т. к. это означает неисправность в системе смазки двигателя ЯМЗ — либо засорение масляного фильтра, либо загустевание масла.

Схема смазочной системы двигателя ЯМЗ-236

Конструкция насоса

Масляный насос ЯМЗ подает смазку к обслуживаемым механизмам напрямую из фильтра, причем две секции насоса качают масло в различные узлы двигателя. Передняя часть, с редукционным клапаном, работает на общую смазочную систему, а задняя часть нагнетает масло в масляный радиатор.

Масляный насос двигателя ЯМЗ-236

Насос получает масло из поддона картера. Его основная, первая секция перекачивает смазку в фильтрующий элемент грубой очистки. Там поток масла разделяется — часть направляется в узел тонкой очистки, откуда потом сливается обратно в картер, а часть — в основную магистраль. Таким образом осуществляется перманентная очистка циркулирующего в двигателе ЯМЗ масла.

Из главной магистрали масло под давлением направляется к опорам распредвала и коренным подшипникам коленвала. Из этих узлов оно по соответствующим каналам отводится к шатунным подшипникам и поршням.

Под давлением, струей смазка идет из передней опоры распредвала внутрь оси толкателей для обеспечения работы втулок. В дальнейшем она распространяется по штангам толкателей и самотеком идет к клапанному механизму.

Задняя секция насоса, работающая на масляный радиатор, обеспечивает своевременное охлаждение всей смазочной конструкции двигателя, т. к. охлажденная смазка подается обратно в картер.

Система смазки двигателя ЯМЗ-236 с односекционным масляным насосом и жидкостно-масляным теплообменником

Обслуживание масляной системы ЯМЗ-238

Срок службы двигателя зависит от своевременного и тщательного проведения смазки, а также от сорта и качества применяемых масел и смазок. Во избежание проникновения грязи в механизмы тщательно очищать места смазки и простирать масленки.

Проверка уровня масла и доливка

Очистите заливную горловину от пыли и грязи. Выньте маслоизмерительный стержень 2 (рис. 1), вытрите его ветошью и вставьте в трубку до упора. Затем выньте стержень вновь и определите уровень масла: он должен находиться между метками «В» и «Н», ближе к метке «В». Если двигатель работал, проверку уровня масла следует проводить через 3… 5 мин после его остановки.

рис. 1

Если уровень близок к метке «Н», долейте в заливную горловину 1, расположенную в передней части двигателя, за гидромуфтой привода вентилятора, свежее масло до нормы.

При проверке уровня масла обратите внимание на его качество. Если на измерительном стержне через масляную пленку видны риски, масло пригодно для дальнейшего использования

Если риски плохо различимы из-за темного цвета масла, его надо заменить

Если на измерительном стержне через масляную пленку видны риски, масло пригодно для дальнейшего использования. Если риски плохо различимы из-за темного цвета масла, его надо заменить.

Степень загрязненности масла можно оценить и по цвету масляного пятна на белой фильтровальной бумаге. Если только середина пятна черная, следует заменить фильтрующие элементы масляного фильтра и промыть колпак ротора центробежного фильтра, а если все пятно черное, масло следует заменить.

Смена масла и промывка системы смазки

Для удаления из картера вместе с маслом отложений сливать масло из прогретого двигателя, соблюдая меры безопасности. Для слива масла отвернуть сливную пробку на картере 3 и снять крышку маслозаливной горловины, предварительно очистив ее от пыли и грязи. После полного слива масла пробку завернуть.

Залейте в двигатель промывочную смесь, состоящую из 10 л дизельного топлива и 6 л масла. Пустите двигатель и дайте ему поработать в течении 5 мин с минимальной частотой вращения коленчатого вала.

Остановите двигатель и слейте промывочную жидкость.

Замените два сменных фильтрующих элемента и промойте в дизельном топливе колпаки масляного фильтра и фильтра центробежной очистки масла. Залейте свежее масло в двигатель.

Масло заливать в двигатель через горловину на крышке головки цилиндров. Перед заливкой очистить горловину от пыли и грязи, проверить затяжку сливной пробки масляного картера: момент затяжки 140…160 Нм (14…16 кгс·м). Заливать масло из маслораздаточных колонок дозировочными пистолетами, а при отсутствии колонок – через воронку с сеткой из чистой заправочной посуды. Закрыть крышку горловины. В систему заливается 32 литра масла.

Смена фильтрующих элементов полнопоточного масляного фильтра

1. Отвернуть на 3–4 оборота колпак фильтра и слить масло через канал корпуса в подставленную тару. Для отвертывания колпака можно пользоваться ключом, как показано на рис. 2.

рис. 2

2. Отвернуть полностью и снять колпак 5 (рис. 2) фильтра.

рис. 3

3. Нажать на замковую крышку 3 и, утопив ее в колпак 5 на 2 – 3 мм, повернуть на 45º, после чего она выйдет из зацепления с фланцем колпака. Извлечь из колпака замковую крышку и фильтрующий элемент 4.

4. Промыть внутреннюю полость колпака дизельным топливом. Не допускается очистка даже чистой ветошью.

5. Установить в колпак новый фильтрующий элемент резиновой прокладкой наружу. В отверстие прокладки установить замковую крышку, обеспечив правильное положение прокладки. Нажав на замковую крышку, утопить ее вместе с элементом в колпак и повернуть на 45º. В пазы крышки войдут выступы фланца колпака, после чего пружина отожмет крышку в рабочее положение.

6. Навернуть колпак с элементом на штуцер корпуса 1 и затянуть моментом 20…40 Нм (2…4 кгс·м).

7. На работающем двигателе убедиться в отсутствии течи масла через уплотнение колпака. Через четыре замены фильтрующего элемента заменить уплотнительную прокладку 2.

autoruk.ru

Общие характеристики

Основное отличие старшего брата ЯМЗ-238 от ЯМЗ-236 заключается в количестве рабочих цилиндров. Первый на восемь цилиндров, второй на шесть. Ключевую роль в системе питания двигателя выполняет ТНВД механического типа. Особенность дизеля состоит в установленной на каждый цилиндр одной секции насоса. За счет такого подхода происходит равномерное сгорание дизтоплива. Свое место ТНВД в конструкции ЯМЗ-238 нашел на развале двигателя.

Восемь цилиндров расположены в два ряда, на каждый предусмотрено по два клапана. Ход поршня в ЯМЗ-236 и 238 одинаковый – 140 мм, а диаметр самого цилиндра достигает 130 мм. Мотор практически не перегревается за счет эффективного жидкостного охлаждения.

Агрегат периодически модифицировали и совершенствовали. Однако последующие варианты мало чем отличилась от первоначальной сборки. В силу различных промышленных и военных потребностей конструктора Ярославского завода увеличивали мощность установки. Первоначально она составляла 235 лошадиных сил, но вскоре была увеличена до целых 420 сил. Гильзы цилиндров выполнены из высокопрочного чугуна, что существенно увеличивает максимально возможный ресурс силовой установки.

Другие важные характеристики дизеля:

Экологическая норма – от Евро 0 до Евро 4;
Степень сжатия – 17.5;
Клапанный механизм – OHV;
Топливо – дизтопливо.

Высокие эксплуатационные характеристики ЯМЗ-238 позволили целому ряду отечественных автогигантов оснащать свои разработки именно этим мотором. ЯМЗ-238 нашел свое применение от МАЗ-500 до МАЗ-6422, оснащали силовым агрегатом ряд автомобилей КрАЗ, КамАЗ-5320 в период с 1976 по 2000 год. Этим же двигателем оснащен российский автобус большого класса – ЛиАЗ-5256. Несмотря на то, что производство 238-го двигателя было прекращено, автозаводом продолжается выпуск комплектующих деталей.

Первое техническое обслуживание двигателя ЯМЗ

При первом техническом обслуживании двигателя ЯМЗ необходимо провести следующие работы:

выполнить все операции, предусмотренные ежедневными техническими обслуживаниями;
осмотреть состояние и проверить наружным осмотром герметичность трубопроводов, агрегатов и приборов систем смазки, питания и охлаждения; при необходимости устранить неисправности;
проверить работу приводов управления подачей топлива и механизма остановки двигателя; все шарнирные соединения приводов смазать дизельным маслом;
промыть фильтр центробежной очистки масла;
наполнить смазкой через пресс-масленку полость подшипников водяного насоса до появления смазки из верхнего контрольного отверстия;
проверить надежность затяжки всех наружных резьбовых соединений, обратив особое внимание на крепление стартера, генератора, впускного и выпускного трубопроводов, подвески двигателя и агрегатов системы питания;
проверить и при необходимости отрегулировать натяжение ремней привода водяного насоса генератора и компрессора;
проверить свободный ход муфты выключения сцепления; если он окажется меньше 1,2 мм, то сцепление следует отрегулировать;
смазать через пресс-масленку муфту выключения сцепления, сделав шприцем 3-4 хода;
смазать валик вилки выключения сцепления через две пресс-масленки, сделав шприцем два хода;
проверить уровень масла в картере коробки передач, отвернув контрольную пробку; уровень масла должен быть несколько выше нижней кромки отверстия под пробку. Дополнительно через одно-два первых технических обслуживаниях (каждые 100-150 часов работы двигателя) выполнить следующие работы:
заменить масло в системе смазки;
промыть фильтр грубой очистки масла;
промыть фильтрующий элемент и масляную ванну воздушного фильтра

В условиях повышенной запыленности воздуха промывку воздушного фильтра производить чаще, исходя из опыта эксплуатации в данных условиях.

ТНВД ЯМЗ-236

На двигатели ЯМЗ-236 ставятся многосекционные топливные насосы высокого давление. Привод у ТНВД шестеренчатый. Сам насос расположен в развале блока цилиндров и соединен с топливопроводом. Конструктивно ТНВД состоит из следующих компонентов:

Плунжерные пары, которые выполняют функции клапанов, обеспечивая герметичность конструкции. Для обеспечения необходимого уровня герметичности и поддержания давления, поверхности плунжеров шлифуются на специальных станках. При отклонении от норм во время шлифовки теряется герметичность, падает давление, повышается расход топлива и вообще эффективность дизельного двигателя падает.
Подкачивающий насос (помпа), обеспечивающий подкачку топлива к самому ТНВД в случае долгого простоя двигателя. Этот второй насос дополняет основной.
Кулачковый вал, приводящий всю конструкцию в движение. Толкатели на валу давят на клапана и происходит нагнетание топлива.

Схема топливного насоса высокого давления двигателя ЯМЗ-236:

1-корпус ТНВД; 2-упор; 3-рейка; 4-зубчатый венец; 5-перепускной клапан; 6-плунжер; 7-штуцер; 8-пробка; 9-корпус регулятора; 10-тяга; 11-зубчатое колесо привода регулятора; 12-кулачковый вал; 13-фланец; 14-эксцентрик; 15-ролик; 16-поворотная втулка; 17-выступы плунжера; 18-толкатель; 19-кулачок; 20-шарикоподшипник; 21-опорный палец; 22-пружина муфты; 23-ведущая полумуфта; 24-крышка муфты; 25-грузик; 26-ведомая полумуфта; 27-ось грузика; 28 и 39-опорные тарелки пружины; 29-стопорный винт втулки; 30-канал отвода топлива; 31-упор пружины нагнетательного клапана; 32-пружина нагнетательного клапана; 33-нагнетательный клапан; 34-седло нагнетательного клапана; 35-втулка плунжера; 36-канал подвода топлива; 37-стопорный винт рейки; 38-пружина плунжера; 40-регулировочный болт.

ТНВД двигателя ЯМЗ-236 имеет автономную систему смазки, т.е. она не зависит от смазки самого мотора. Для очистки масла есть двойная система фильтрации – грубая и тонкая. За уровнем масла можно следить с помощью проволочного щупа с метками.

Регулировка ТНВД

Выполняют регулировку ТНВД для того, что изменить количество подающегося в систему топлива. Подача топлива определяется исходя из текущей нагрузке на двигатель. Регулировка может помочь поддерживать необходимую частоту вращения коленвала.

Для простой, ручной регулировки на корпусе насоса сбоку есть специальный болт под ключ. Вращая его можно отрегулировать холостые обороты, изменив подачу топлива, а так же полностью её перекрыв.

Для более тонкой регулировке ТНВД ЯМЗ 236 сначала до верхней отметки заливается дизельное топливо. Затем в течение 2 минут проверяется герметичность клапанов с помощью метода опрессовки топливом под давлением. В этот период течь недопустима. Перепускной клапан закрывается пробкой.

Далее проверяется корректор подачи топлива. Фильтр штуцера промывается в бензине и продувается сжатым воздухом. Отверстия прочищаются мягкой проволокой.

Следующим шагом будет проверка герметичности мембраны. К крышке корпуса подается воздух под давлением.

Для регулировки цикличной подачи топлива на ТНВД есть специальный полт на рычаге. Вкручивая его, подача топлива увеличивается, выкручивая, соответственно, уменьшается. После регулировки болт необходимо законтрить.

Для регулировки подачи топлива при промежуточном значении давления используют пружину. Вкручивая – уменьшается, выкручивая – увеличивается подача топлива. Затем корпус пружины так же контрят с помощью гайки.

Далее проверяется корректор по наддуву. Рычаг останова ТНВД поворачивают на 45 гр., при этом подача топлива должна прекратиться.

Проверяется и запас хода рейки насоса. При отсутствии люфта, винт выворачивается до упора. Свободный ход должен составлять величину в пределах 1-1,5 мм.

Если самостоятельная регулировка не принесла результата, то тогда вам потребуется специальный стенд и хорошо обученный человек.

Регулировка двигателя

Для надёжной работы агрегата на протяжении срока службы, технику обслуживают и меняют расходные материалы. Прежде, рекомендуется изучить схему мотора, что бы в точности знать место положения и настройки главных узлов. Демонтаж, разборка, сборка тяговой установки вне гаражных условий проблематична, поскольку дизели нуждаются в соблюдении чистоты. Настраивать и регулировать аппарат можно, но для этого используют специальное оборудование или стенды, к таким процедурам относят:

Регулировка клапанов мотора;
Балансировка сцепления мотора;
Регулировка топливной смеси мотора, путём создания напора помпой;
Замена смазки мотора.

Масло в коробку передач ZF на КамАЗ

Инструкция по применению определяет, какое масло заливать в КПП ZF КамАЗ. Смазки отечественного производства имеют меньшую цену, однако для использования в дорогостоящих импортных механизмах лучше использовать брендовое масло в коробку передач ZF на КамАЗ. Для этих целей стоит выбрать Titan Cytrac Man Synth 75W-80 или Titan Cytrac LD 75W-80. Прекрасно подойдёт и Castrol EP 80W и Mobil GX-A 80W. Качественная марка масла в коробке передач продлит срок её службы уменшит износ деталей. Поэтому оптимальный выбор – использовать масло в КПП ЗФ КамАЗ, указанное в спецификациях к данной коробке. Это классы GL-4 и MIL-L2105. Вязкость также определяется температурными условиями среды. Для холодного климата 75 W-90(80), для средней полосы — 80W-90, и для жаркой погоды — 85W-90.

Бортовой автомобиль-тягач, выпускается Минским автозаводом с 1987 г. Кузов — металлическая платформа с открывающимися боковыми и задним бортами. Боковой борт состоит из двух частей. Настил пола — деревянный. Кабина — двухместная, откидывающаяся вперед с помощью гидроцилиндра с ручным насосом. Сиденье водителя — подрессоренное, регулируется по длине, высоте, наклону подушки и спинки. Основной прицеп МАЗ-8926. Выпускаются также шасси МАЗ-5337

грузоподъемностью 9850 кг, предназначенные для установки различных кузовов и оборудования и МАЗ-533701 (исполнение «ХЛ») для холодного климата (до минус 60°С). Кроме того выпускается шасси МАЗ-5334 грузоподъемностью 9150 кг (на базе агрегатов автомобиля МАЗ-5335, снятого с производства).

Технические характеристики Двигателя ЯМЗ-236

Устройство и компоновка двигателя

Шесть цилиндров двигателя ЯМЗ-236 расположены в два ряда, под углом в девяносто градусов. Применённое V-образное расположение цилиндров применено для уменьшения длины двигателя и его веса, для более рациональной компоновки и снижения веса всего автомобиля в целом.

Отличительной чертой данных двигателей является также и рациональное размещение всех агрегатов. Это хорошо сочетается с простотой конструкции, улучшая их доступность как для эксплуатации, так и для ремонта. Узлы и детали, которые обязательно нужно регулярно обслуживать в процессе эксплуатации, расположены в легкодоступных местах, в основном в передней части мотора, а также в развале цилиндров.

Спереди вверху расположены топливный фильтр, компрессор пневматической тормозной системы и электрогенератор. Они закреплены на верхней крышке блока. Компрессор и генератор приводятся в действие ремнём от шкива на валу вентилятора. Также впереди скомпонованы водяной насос и гидроусилитель руля. Они запускаются шкивом, непосредственно от коленчатого вала двигателя. Слева, на переднем торце блока цилиндров, расположены масляные фильтры – грубой и центробежной очистки масла. От шестерни коленвала работает также и масляный насос, который размещён на крышке переднего коренного подшипника.

ЯМЗ-236, только что освобождённый от деревянной заводской упаковки.

Электрический стартер для запуска двигателя расположен с правой стороны внизу. Картер снизу защищён поддоном, который одновременно является и ёмкостью для смазочной системы мотора. На привалочных плоскостях каждого ряда цилиндров находятся взаимозаменяемые головки цилиндров. Там же расположены клапаны газораспределительной системы и форсунки. Клапанные механизмы закрыты стальными крышками, в одной из которых имеется патрубок для заливки моторного масла.

Сбоку, с наружных сторон, к боковым поверхностям головок прикреплены выпускные трубопроводы; со сторон развала – трубы впускные и водоотводящие, с термостатами системы охлаждения. Воздушный фильтр располагается в специальном переходнике, в который объединяются все впускные трубопроводы. Топливный насос высокого давления размещён в развале цилиндров. Он установлен в сборе с регулятором уровня оборотов, с авто-муфтой опережения впрыска дизтоплива и насосом топливо-подкачивающим.

Теперь компоновка сзади. На заднем торце блока цилиндров закреплён картер маховика. Этот картер снизу снабжён люком, закрытый стальной крышкой-штампом. На маховике смонтировано сцепление, а сзади торца картера маховика размещена коробка передач с картером сцепления.

Основные характеристики в цифрах

Дизельные двигатели ЯМЗ-236 выпускаются как атмосферные (базовый вариант), так и турбированные. Мощностной диапазон начинается со 150 лошадиных сил, или 110 кВт (у дефорсированной версии ЯМЗ-236Г) и варьируется до 300 лошадиных сил, или 220 кВт – у форсированной версии с турбонаддувом.

Габаритные размеры двигателя ЯМЗ-236:

Длина без коробки передач и сцепления: 1020 мм;
Длина с коробкой передач и сцеплением: 1800 мм;
Ширина: 1006 мм;
Высота: 1195 мм.

Вес двигателя ЯМЗ-236 (сухого, незаправленного):

Без вспомогательного оборудования: от 820 до 1010 кг;
С комплектом вспомогательного оборудования: от 880 до1070 кг;
С комплектом вспомогательного оборудования, плюс сцепление и коробка передач: от 1170 до1385 кг.

Рабочий объём камеры сгорания –11,15 литров (11 150 кубических сантиметров).
Максимальный крутящий момент составляет от 667 до 1275 Н-м, при 1200-1500 об/мин.
Диаметр цилиндра: 130 мм; ход поршня: 140 мм; степень сжатия – 17,5.
Min. удельный расход топлива: 214 (157) г/кВт.ч (г/л.с.ч)

Модификации[править | править код]

ЯМЗ-236править | править код

Число цилиндров: 6;
Число клапанов: 12;
Рабочий объём: 11 150 см3.
150 л.с. (110 кВт) при 1700 об/мин — ЯМЗ-236Г
165 л.с. (121 кВт) при 1800 об/мин, 736 Н•м (75 кгс•м) при 1300 об/мин — ЯМЗ-236НБ
175 л.с. (129 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1400 об/мин — ЯМЗ-236ДК
180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин — ЯМЗ-236 (базовый)
185 л.с. (136 кВт) при 1900 об/мин, 833 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НК
210 л.с. (154 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НД
230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НЕ
230 л.с. (169 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-6563
230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236Н
230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-236НЕ2
250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1200 об/мин — ЯМЗ-236БК
250 л.с. (184 кВт) при 1900 об/мин, 1128 Н•м (115 кгс•м) при 1200 об/мин — ЯМЗ-6562
250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1300 об/мин — ЯМЗ-236Б
250 л.с. (184 кВт) при 2000 об/мин, 1078 Н•м (110 кгс•м) при 1200 об/мин — ЯМЗ-236БЕ2
300 л.с. (220 кВт) при 1900 об/мин, 1275 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-7601
180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1200 об/мин — ЯМЗ-236M2

Показатели базового двигателя — 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин

ЯМЗ-238править | править код

Количество цилиндров: 8;
Количество клапанов: 16;
Рабочий объём: 14 866 см3
235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3
235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6
240 л.с (176 кВт) при 2100 об/мин, 883 Н*м (90 кгс*м) при 1350 об/мин — ЯМЗ-238М2
240 л.с. (177 кВт) при 2100 об/мин, 889 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый)
250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4
250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7
280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ
290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5
300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8
320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ
330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д
330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ
330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2
330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582
360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512
400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511
400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581
420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513

Показатели базового двигателя: 240 л.с. (177 кВт) при 2100 об/мин, 889 Н•м (90 кгс•м) при 1500 об/мин

М-10-Г2(к) М-8-Г2(к)	ГОСТ 8581-78	ООО “ЛУКойл-Пермнефтеоргсинтез”, ОАО “Норси”, ОАО “Рязанский НПЗ”, ОАО “Завод им. Шаумяна”, ОАО “Славнефть-Ярославнефтеоргсинтез”, ОАО “Ярославский НПЗ им. Менделеева”, ООО “ЛУКойл-Волгограднефтепереработка”, ОАО “Ангарская нефтехимическая компания”
М-10-Г2(и) М-8-Г2(и)	ТУ 0253-077-00148636-96 изм. 1, 2	ООО “ЛУКойл-Пермнефтеоргсинтез”
М-6з/10-В	ГОСТ 10541-78	ОАО “Норси”, ОАО “УфаНефтехим”
М-6з/12-Г	ТУ 0253-011-00151742-95	АО “Кременчугский НПЗ”
Славол М-3042У (М-10-Г2у) Славол М-2042У (М-8-Г2у)	ТУ У 13932946.015-96	НПП “Присадки”
Лукойл Стандарт SAE 10W-30, АР SF/CC	ТУ 0253-072-00148636-95 изм. 1-8	ООО “ЛУКойл-Пермнефтеоргсинтез”

М-10-Д2(м) М-8-Д2(м)	ГОСТ 8581-78	ООО “ЛУКойл-Пермнефтеоргсинтез”, ОАО “Завод им. Шаумяна”, ОАО “Славнефть-Ярославнефтеоргсинтез”, АО “Азмол” г. Бердянск ОАО “Ангарская нефтехимическая компания”, ОАО “Рязанский НПЗ”, ООО “ЛУКойл-Волгограднефтепереработка”
Consol М-10-Д2(м) Consol М-8-Д2(м)	ГОСТ 8581-78	ООО “ВИАЛ ОЙЛ”, г. Москва
Омскойл-Турбо 2 (М-10-Д2(м))	ТУ 38.301-19-110-97 изм. 1-4	ОАО “Омский НПЗ”
Сам-Ойл-4126 М-10-Д2(м)	ТУ 38.301-13-008-97	ОАО “Новокуйбышевский НПЗ”
Сам-Ойл-4127 М-6з/14-Д(м)	ТУ 38.301-13-008-97	ОАО “Новокуйбышевский НПЗ”
ЛУКойл-Супер (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е	ТУ 0253-075-00148636-99 изм. 1	ООО “НОРСИ”, г. Кстово
ЛУКойл-Супер (SAE 15W-40, АРI СD/SF) М-5з/14Д(м)	ТУ 0253-004-00148599-00 с изм. 1	ООО “ЛУКойл-Волгограднефтепереработка”
М-16-ДР	ТУ 38.401.642-87	ОАО “Роснефть-МОПЗ “Нефтепродукт”
Castrol Formula RS Rasing Syntec (SAE 20W-60, API SH/CF)	–	Компания “Castrol Central and Eastern Europe GmbH”
Titan GT (SAE 20W-50, API SG/CD)	–	Компания “Fuchs Petrolub AG OEL + Chemie”
Titan Supersyn SL (SAE 5W-50, API CF/SI)	–	Компания “Fuchs Petrolub AG OEL + Chemie”

ЮТЕК Супердизель (SAE 10W-40, API CF-4/SG) М-4з/14-Е ЮТЕК Супердизель (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е	ТУ 0253-283-05742746-95 изм. 1	ОАО “Ангарская нефтехимическая компания”
ЛУКойл-Супер (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е	ТУ 0253-075-00148636-99 с изм. 1…6	ООО “ЛУКойл-Пермнефтеоргсинтез”
Рольс Турбо (SAE 15W-40, АРI СF-4/SF) М-5з/14-Е	ТУ 38.301-41-185-99	ОАО “Рязанский НПЗ”
ЛУКОЙЛ-авангард (SAE 15W-40, АРI СG-4/SJ) М-5з/14-Е	ТУ 0253-102-00148636-00 с изм. 1…4	ООО “ЛУКойл-Пермнефтеоргсинтез”
Спектрол Чемпион (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е	ТУ 0253-15-06913380-98	ЗАО ПГ “Спектр-Авто” г.Москва
Essolube ХТ-4 (SAE 15W-40, АРI СF-4/CF)	–	Компания Exxon Mobil
Consol Титан Транзит (SAE 15W-40, АРI СF-4/SG) М-5з/14-Е	ТУ 0253-007-17280618-2000	ООО “ВИАЛ ОЙЛ”, г. Москва
Shell Rimula D (SAE 10W-30, АРI СF-4/SG)	–	Shell East Europe Co
Shell Rimula D (SAE 15W-40, АРI СF-4/SG)	–	Shell East Europe Co
ВНИИ НП М-5з/16-Д2	ТУ 38.401-58-309-2002	ОАО “Роснефть МОПЗ “Нефтепродукт”
Ravenol Turbo-Plus SHPD (SAE 15W-40, АРI СI-4/CH-4/CF/SL)	–	Компания Ravensberger Schmierstoffvertrieb GmbH, Deutshland
ЛУКОЙЛ-Дизель (SAE 10W-40, АРI СF-4/SG) М-5з/14-Е	ТУ 38.601-07-38-2002	ОАО “ЛУКойл-Нижегороднефтеоргсинтез”

ЯМЗ-1-97	Д1	Г2	CC
ЯМЗ-2-97	Д2	Д	CD
ЯМЗ-3-02	Д3	E	CF-4
ЯМЗ-4-02			CG-4

Ямз-238
