Как установить гур на газ 3110 с 406 двигателем

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

Поставить ГАЗ-3110 на ручник.
Под задние колеса поставить опоры.
Спереди ослабить крепление колеса слева.
Спереди автомобиль следует поднять и поставить на опоры.
Снять колесо.
После этого снять защитный брызговик.
В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
Требуется сделать отметки положения вала и сошки управления.
Снять сошку с вала.
После снятия болтов извлечь механизм.

Руководство по ремонту, установке и регулировке ГУР в Газель своими руками

Предназначение гидроусилителя руля заключается в обеспечении более удобного управления рулевым колесом. Сегодня система ГУР ставится на Газель и на многие современные авто. Подробнее об устройстве, неисправностях и ремонте узла в домашних условиях вы можете узнать из этого материала.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Типичные неисправности и способы их устранения

Как любой узел, ГУР может время от времени выходить из строя.

Основные неисправности и методы их устранения приведены ниже:

Износился приводной ремешок системы или он плохо натянут. В этом случае ремень либо меняется, либо регулируется его положение.
Плохо поворачивается руль, это может быть обусловлено как износом ремешка, так и пониженным уровнем масла в системе, сниженным количеством оборотом мотора, забитым фильтром. Кроме того, проблема может заключаться в низком давлении насоса или воздушной пробке в магистралях.
В зависимости от проблемы, решение может заключаться в добавлении расходного материала, регулировке холостых оборотов, замене фильтра, ремонте насоса. Не лишним будет проверить герметичность соединений.
Механическая поломка в работе системы рулевого управления, нужно произвести ее диагностику.
Если не работает насос, нужно либо его отремонтировать с помощью рема (ремкомплекта), либо поменять сальники.
Износ элементов рулевого управления или нарушение геометрии привода. Вышедшие из строя детали следует заменить.
Если рабочая жидкость выбрасывается через предохранительный клапан, нужно найти место утечки и устранить проблему. Причина может крыться в неработоспособности насоса, следует проверить его рабочее давление.
Повреждение либо износ шин, необходимо определить неисправные элементы и поменять их или отремонтировать.

Инструкция по ремонту насоса ГУР

Как могли догадаться из предыдущего пункта, если не работает гидроусилитель руля на Газель, то это связано с насосом. Чтобы произвести ремонт этого элемента в автомобиле своими руками, потребуется заранее приобрести ремкомплект. Купить можно в любом тематическом магазине. Основная трудность в ремонте заключается в том, что насос является не разборным.

Процедура ремонта осуществляется так:

Демонтируйте насос и разберите в соответствии с инструкцией, которая идет в комплекте.
Прочистите устройство от грязи, возможно, на корпусе будут виды причины выхода из строя. Обычно проблема кроется в износе сальника, тогда надо будет его поменять. При монтаже нового сальника следует доработать валик.
Монтаж сальника может быть произведен несколькими способами. Можно соорудить специальную выточку на внешней части элемента, просверлить соответствующее отверстие с резьбой в стенке устройства, после чего зафиксировать сальник с помощью винтов. Также можете зафиксировать эту деталь в середине насоса с помощью специально загнутых концов корпуса.
Когда замена элемента будет завершена, необходимо будет произвести сборку системы в обратной последовательности. Учтите, что после того, как ремонт будет окончен, при работе ГУР вы можете слышать нехарактерный для этого шум. Это притирка нового сальника, поэтому переживать по этому поводу не стоит.
Когда ремонт будет окончен, необходимо произвести замену масла в системе.

«Сборка и регулировка гидроусилителей для Газели»

Улучшаем работу печки в салоне Газели: совершенству нет предела
Неисправности электропроводки и ее замена на Газели
Как отремонтировать КПП Газели своими руками

Рулевое управление без гидроусилителя руля

Рулевое управление без ГУР:

В – ребро на верхней крышке;
С – риска на торце винта;

картер;
винт с шариковой гайкой;
вал-сектор;
пробка заливного отверстия;
регулировочные прокладки;
гайка;
болт;
вилка;
крышка;
клин;
уплотнитель рулевого вала;
карданный вал;
уплотнительное кольцо;
стопорное кольцо;
наружное кольцо подшипника вала-сектора;
уплотнитель вала-сектора;
крышка;
сошка;
боковая крышка;
пробка.

Рулевое управление (рис. 6.1 и 6.2) состоит из регулируемой рулевой колонки с валом и колесом, карданного вала, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки (рис. 6.2) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм, состоящий из винта с шариковой гайкой 2 (рис. 6.1) и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна прикреплен к левому лонжерону рамы. Передаточное число рулевого механизма 23,09 (в средней части).

Винт с шариковой гайкой 2 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых установлены в картер и верхнюю крышку рулевого механизма, а внутренние обоймы напрессованы на винт рулевого механизма. Регулировку подшипников винта рулевого механизма производят прокладками 5, установленными под верхней крышкой рулевого механизма.

При вращении винта шарики перекатываются по винтовому каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Рулевое колесо и колонка:

вилка карданного вала;
клин;
гайки;
упорная шайба;
верхний кожух;
выключатель зажигания;
нижний кожух;
гайки;
рулевое колесо;
болт;
рукоятка

Своими зубьями шариковая гайка находится в зацеплении с зубчатым сектором вала 3 сошки. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является сам вал. Вал сошки и крышка рулевого механизма уплотнены резиновыми кольцами. От осевого перемещения наружные обоймы подшипников вала сошки зафиксированы стопорными кольцами 14, а от вращения — кернением их обойм в отверстия картера, закрываемые пробками 20. Винт рулевого механизма при помощи карданного вала соединен с валом рулевой колонки. Вилки шарнира на валах крепятся клиньями 2 (рис. 6.2.).

Рулевая колонка крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировать подшипники вала рулевой колонки в эксплуатации не требуется.

Рулевое колесо установлено на конусе и шлицах рулевого вала и закреплено стопорной шайбой и гайкой.

Возможные неисправности рулевого управления и способы их устранения

Причина неисправности	Метод устранения
Увеличенный угол свободного поворота рулевого колеса
Увеличенный зазор в зацеплении пары гайка-сектор	Отрегулировать зацепление гайка-сектор
Появление зазора в подшипниках винта	Отрегулировать подшипники винта
Чрезмерный износ деталей шарниров рулевых тяг и их крепления	Заменить изношенные детали
Повышенный люфт ступиц колес	Отрегулировать зазор в подшипниках ступиц колес
Ослабление клиньев крепления вилок и гайки крепления сошки	Затянуть ослабленные гайки
Ослабление крепления рулевого механизма к кронштейн>7 и кронштейна к раме	Подтянуть крепление
Заедание, скрипы или щелчки в рулевом механизме
Чрезмерный износ винта или вала-сектора-выкрашивания или вмятины на их поверхности	Заменить винт-гайку или вал-сектор
Слабая фиксация рулевой колонки
Ослаблен механизм фиксации колонки	Отрегулировать механизм фиксации колонки
Люфт рулевой колонки
Осевое перемещение вала рулевого колеса относительно кожухов	Заменить изношенные втулки подшипников вала рулевой колонки
Повышенное усилие поворота рулевого колеса («тяжелый руль»)
Задир втулок шкворня	Заменить втулки и шкворень
Проворачивание втулок шкворня в бобышках кулака	Заменить втулки и шкворень
Загрязнение опорного подшипника шкворня (при повороте колес слышен скрип в опорном подшипнике)	Промыть опорный подшипник через пресс-масленку смесью из 50% керосина и 50% трансмиссионного масла. Смазать опорный подшипник через пресс-масленку до появления смазки из-под уплотнителя
Течь смазки
Износ или потеря эластичности сальника и уплотнений рулевого механизма	Заменить изношенные сальник и уплотнительные резиновые кольца

Установка гидроусилителя на газель 402

Всем доброго времени суток!

Всего существует два мне известных варианта установки насоса ГУР на заволжские нижневальники:На опору двигателя:

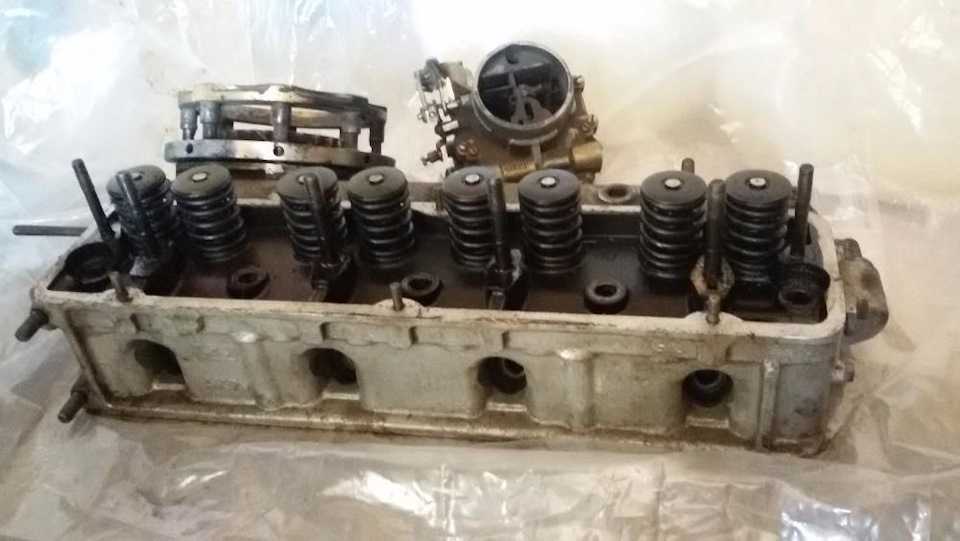

…и на ГБЦ. Так обычно ставят насос ГУР на УАЗ.

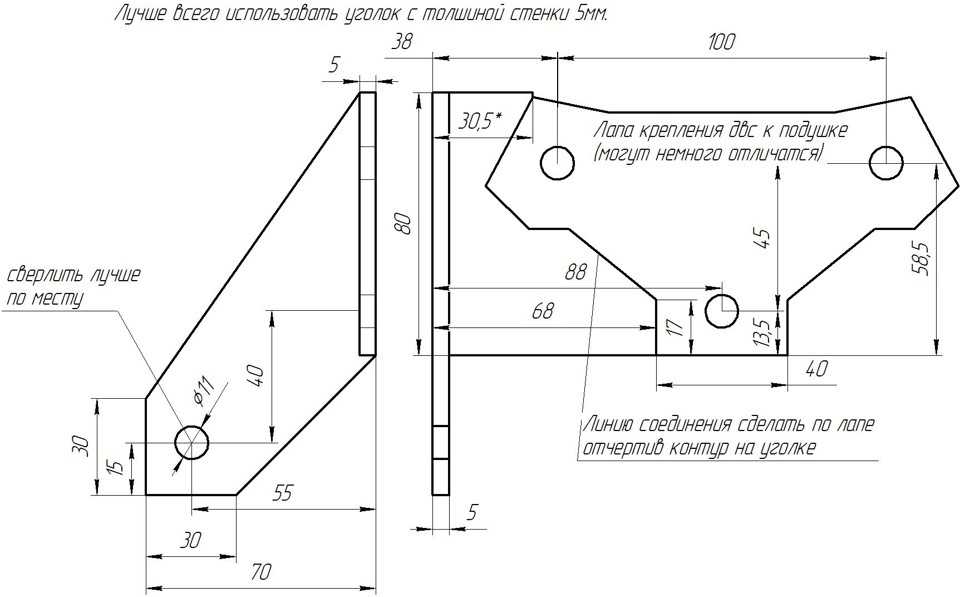

Всем известно, что опоры с креплением под кронштейн дикий дефицит, и чтобы сделать все максимально по заводскому, можно воспользоваться вторым вариантом.Так же для крепления насоса на опору тов. SkyRider предложил такой вариант:

Во втором варианте с кронштейном значительно проще. Я свой купил в автомагазине за 600р.Но я немного ошибся (два раза), что повлекло за собой ряд переделок кронштейна.

Вторую ошибку я совершил, когда не знал к какому насосу мне нужен кронштейн. У меня стоит был насос ZF, а я купил кронштейн про борисовский. Отличаются они местами крепления. Борисовский притягивается двумя болтами непосредственно к кронштейну, сверху на эти же болты прикручивается регулировочная планка и натяжение происходит затягиванием болта, выходящим из планки к кронштейну.

Насос ZF крепится через свой кронштейн. Выглядит он вот так:

Про длины ремней. на 24д первый ремень ставится 10X1100, второй (на ГУР) — 10X1250.Найти и заказать их можно в Экзисте, или в другом подобном магазине вбив эти размеры в строку поиска.

Снятие и разборка рулевой колонки

Снятие рулевого колеса

Выключаем зажигание, снимаем минусовую клемму с аккумуляторной батареи.

Пальцами поддев край накладки рулевого колеса, снимаем ее.

Головкой “на 24” отворачиваем гайку крепления рулевого колеса, при этом удерживайте руль.

Оставив на валу гайку завернутой на 1–2 витка, ударами ладоней со стороны панели приборов сбиваем рулевое колесо со шлицев.

Бывает, что рулевое колесо сидит на шлицах очень плотно. Тогда наверните гайку заподлицо на вал рулевой колонки. Подперев коленями обод снизу и ударяя через латунную оправку по торцу вала, спрессовываем рулевое колесо.

Снятие рулевой колонки

Снимаем с рулевого вала пружину. Отверткой отворачиваем три винта, соединяющих верхнюю часть кожуха рулевой колонки с нижней (см. Снятие панели приборов).

Отверткой отворачиваем винт крепления основания подрулевых переключателей к рулевой колонке.

Отверткой отворачиваем два винта крепления нижнего кожуха и снимаем кожух (см. Снятие панели приборов).

Ключом “на 10” отворачиваем два болта крепления усилителя панели приборов.

Отсоединяем колодку выключателя стеклоочистителей (см. Снятие панели приборов).

Отсоединяем разъемы от выводов выключателя указателей поворота, нарисовав схему их взаимного положения.

Отсоединяем колодку выключателя зажигания (см. Снятие панели приборов) и снимаем переключатели с вала.

Ключом “на 12” отворачиваем два винта крепления рулевой колонки к кронштейну.

Ключом “на 12” отворачиваем гайку клина крепления вилки крестовины на рулевом валу. Через латунную оправку выбиваем клин и вынув вал из вилки, снимаем колонку (см. Снятие рулевого механизма).

Разборка рулевой колонки

Отверткой отворачиваем два винта крепления контактной части к выключателю зажигания…

Закрепив колонку за ушки хомутов рулевой трубы, зубилом отворачиваем два специальных болта крепления запорного устройства выключателя зажигания…

…и снимаем устройство.

Щипцами снимаем стопорное кольцо с нижнего конца рулевого вала.

Через оправку выпрессовываем вал с подшипником в сторону верхней части трубы рулевой колонки…

Снимаем с верхнего конца вала запорное кольцо, шайбу и подшипник.

Заложив смазку “Литол-24” в подшипники, собираем и устанавливаем рулевую колонку в обратной последовательности. Провода к выводам переключателей указателей поворота подключаем в соответствии со сделанным рисунком.

Установка ГУР на газель.

Как же я уже устал ездить по дворам без ГУРа. По трассе еще куда не шло, а вот как заезжаешь в узкие дворы, то начинается веселье. Тут я решил поискать установочные комплекты ГУРа и оказалось, что они продаются только в Нижнем Новгороде, хотя и объявления висят как Москва, но доставка идет с Нижнего. Найдя подходящий мне комплект, я связался с продавцом и выяснилось, что у них машина постоянно ходит с Нижнего до Москвы и с ней они могут отправить мой комплект. Договорились мы на следующий день.

И вот пришла моя посылочка, которую я так сильно хотел, но всегда жаба душила. Кстати, комплект мне обошелся в 26300 рублей.

Да, сейчас многие начнут писать, что это Российский комплект, а не ZF, который надежнее и лучше рулится, но с моими пробегами мне и этого на долго хватит.

И да, я вам даже больше скажу. Наткнулся я на продавца, который под видом новых запчастей продает восстановленные. Может и все продавцы с этими комплектами так делают, но факт остается фактом.

В комплекте есть все для полной установки ГУРа на Газель. Сама установка не долгая, но придется вывешивать двигатель, чтобы установить крепление насоса.

Долго промучался с сошкой, но все же при помощи мантировки и кувалды она сошла.

Рклевой вал встал как родной, только не стал менять пылник, хотя он и шел в комплекте. Толи было лень, толи так хотелось побыстрей прокатиться с ГУРом. Мой пыльник в отличном состоянии, а новый оставил на прозапас.

Масло в комплекте шло ОИЛРАЙТ и его я не рискнул заливать в гур, а порыскал в гараже и нашел нормальную ATF-ку и залил ее.

После того как все установил и залил ATF в бачек приступил к прокачке ГУРа. Вывесил колеса и на заглушенном двигателе начал крутить руль в разные стороны. У меня почти весь бочек ушел и пришлось доливать до уровня.

Спустив машину на колеса я почувствовал эту легкость вращения колес. Раньше даже тяжело было представить, что на этой Газели я когда-нибудь буду крутить руль одной рукой на месте. Но почему-то подходя к полному вывороту руль становится каменным, хотя есть еще куда крутить. Но ладно- это мелочи.

Я очень доволен результатом и теперь куда комфортней передвигаться на этом автомобиле.

Подписывайтесь на мой канал, оставляйте комментарии и лайки!

Ремонт гидроусилителя руля в Газель

Сегодня особое внимание мы обратим на усилители руля, предназначающиеся для установления на авто марки Газель. В сегодняшней статье мы более подробно рассмотрим ремонт гидроусилителя руля Газель

Итак, в представленной статье размещены ответы на такие довольно распространенные вопросы:

Что собой представляет гидроусилитель?
Как устроен гидроусилитель руля?
В чем заключается ремонт гидроусилителя?
Как правильно заменить жидкость гидроусилителя на автомобиле марки Газель?
Как правильно проводится ремонт насоса рулевого гидроусилителя на машине Газель?

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

Высокий уровень надежности;
Высокая информативность;
Небольшие затраты топлива;
Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

Большая стоимость;
Сложность установления;
Существенные перемены рулевой системы транспортного средства;
Нуждается в регулярном обслуживании.

Как устроен гидроусилитель руля для автомобилей марки Газель?

Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

Поставьте авто на домкрат или смотровую яму;
Вывесьте передние автомобильные колеса;
Отсоедините возвратный шланг;
Слейте из бака гидроусилителя руля жидкость;
Снимите и промойте бак, в котором находится рабочая жидкость;
Установите бак, но не прикрепляйте возвратный шланг;
Запустите двигатель и выкрутите руль до упора на холостом ходу;
Полностью слейте жидкость из системы;
Заглушите двигатель;
Залейте в бак подходящую жидкость;
Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
Подсоедините возвратный шланг к баку;
Долейте жидкость до необходимого уровня;
Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
Установите подходящий уровень жидкости в усилителе;
По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
Замена жидкости завершена, осталось только собрать все в обратном порядке.

Регулировка рулевого редуктора Газели с гидроусилителем и без

Рулевой редуктор на автомобилях Газель устанавливается вне зависимости от наличия гидроусилителя. Он повышает надежность движения, безопасность водителя и пассажиров. Рассмотрим признаки неисправностей и способы регулировки рулевого редуктора Газели.

Признаки появления неисправностей

Узлы управления изнашиваются в первую очередь, поскольку они постоянно испытывают серьезные нагрузки. Рулевой редуктор в этом отношении представляет собой наиболее рискованный узел. После определенного времени эксплуатации проявляются признаки износа:

Износ рулевого редуктора ГАЗ

Возникновение постороннего стука или вибрации, ощущаемой водителем через руль.
Требуется значительное усилие при повороте руля.
Наличие люфта— больше 20° для пассажирских или 25° — для грузовых автомобилей.
Появление течи масла из редуктора. В какой-то степени масло всегда имеется на корпусе, но заметное выделение является признаком выхода из строя сальников.

Факт наличия этих признаков свидетельствует о том, что требуется регулировка рулевого редуктора Газели. Тянуть с этой процедурой не следует, так как одни неисправности неминуемо создают почву для появления еще более серьезных проблем.

Устройство и порядок демонтажа узла управления автомобиля Газель

Состав узла управления Газели:

Колесо, установленное на валу и расположенное внутри колонки, имеющей возможность регулировки высоты и угла наклона.
Механизм поворота.
Привод.

Ремонт рулевой Газели выполняется по мере необходимости, преимущественно при появлении первых признаков неисправности.

Устройство рулевого управления ГАЗ

Дело в том, что для того, чтобы снять проблемный узел, понадобится:

Распустить крепления передних колес
Вывесить передний мост, подставить опору.
Выбить тяги.
Снять редуктор вместе с сошкой.

Рулевой механизм Газели

Поскольку эти действия достаточно трудны, процесс регулировки рулевого редуктора необходимо начинать после некоторых подготовительных операций:

Проверка наконечников тяг.
Регулировка развала-схождения.
Настройка положения колонки и сиденья водителя.

Порядок ремонта рулевого редуктора

Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.

Порядок регулировки рулевого управления на Газель

Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.

После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).

Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.

Инструкция по ремонту насоса ГУР

Процедура ремонта осуществляется так:

Гидравлический усилитель руля (ГУР) не только обеспечивает комфорт, но и повышает безопасность движения. Он помогает водителю сохранить контроль над автомобилем даже в случае разрыва передней шины. Надежность этого дорогостоящего устройства зависит от своевременного обслуживания.

К появлению усилителей привела необходимость снизить усилие, прилагаемое водителем к рулевому колесу, что особенно важно для грузовых автомобилей в том числе и автомобилей семейства Газель. Даже при сложном устройстве и, как следствие, высокой стоимости гидроусилители получили большое распространение благодаря тому, что помимо основной функции (усиления) они:. позволяют уменьшить передаточное отношение рулевого механизма

Это снижает количество оборотов руля между его крайними положениями и, соответственно, увеличивает маневренность;

позволяют уменьшить передаточное отношение рулевого механизма. Это снижает количество оборотов руля между его крайними положениями и, соответственно, увеличивает маневренность;

смягчают удары, передаваемые на руль от неровностей дороги, снижая утомляемость водителя и помогая удержать руль при разрыве передней шины;

сохраняют возможность управления автомобилем при выходе усилителя из строя.

Усилитель руля Газели представляет из себя гидравлическую систему, состоящую из следующих элементов:

1. Насос; 2. Корпус распределителя; 3. Рулевой механизм; 4. Рулевая сошка; 5. Соединительные шланги; 6. Бачок.

Насос

обеспечивает давление и циркуляцию рабочей жидкости в системе. Насос крепится на двигателе, а его привод осуществляется ременной передачей от коленчатого вала.

Распределитель

направляет (распределяет) поток жидкости в необходимую полость гидроцилиндра или обратно в бачок. Он может находиться на элементах рулевого привода или на одном валу с рулевым механизмом. Распределитель — это прецизионный (высокоточный) узел, очень чувствительный к загрязнению масла.

Гидроцилиндр

преобразует давление жидкости в перемещение поршня и штока, который через систему рычагов поворачивает колеса. Может быть встроен в рулевой механизм или располагаться между кузовом и элементами рулевого привода.

Рабочая жидкость

(специальное масло) передает усилие от насоса к гидроцилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок.

Соединительные шланги

обеспечивают циркуляцию жидкости по системе усилителя. Шланги высокого давления соединяют насос, распределитель и гидроцилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.

ГАЗ Соболь Баргузин › Бортжурнал › Рулевой редуктор ШНКФ

Вот не дает мне покоя рулевой редуктор, течет как не хорошая женщина… Но и менять его цена кусается… Опять же картина под капотом заставляет предпринимать действия…

Ремкомплект в городе нашем стоит 2500 рублей под заказ неделя… Заказал в интернет магазине за 900 рублей и через 3 дня он у меня А на штрафстоянке наблындил подопытного)) Отмыл и понеслась! Ничего особо сложного, открыл и поменял все колечки и резинки, не стал менять только ту пару которая внутри поршня на винте, так как начитался про сложности в закатывании шариков, да и второпластовые кольца на остальных деталях без выработки, течь была с сальника крышки, но требовалась регулировка и раз уж есть ремкомплект и снятый редуктор то заменил уплотнения. Для регулировки изготовил ключ под эксцентрики и по инструкции из руководства отрегулировал люфты в подшипниках, и паре рейка сошка. Завтра буду пробовать ставить, посмотрим что из этого выйдет)

>Бачок и шланги гидроусилителя руля ГАЗ-3302
