Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Когда проверить работу

Форсунки, отвечающие за подачу топлива, могут эксплуатироваться достаточно продолжительное время – производители указывают не менее 100-150 тысяч километров пробега. Но, учитывая качество топлива и несвоевременную замену топливных фильтров, необходимость проверки и очистки их может наступить уже через 80 тысяч километров.


Необходимость в демонтаже появляется чаще всего ближе к 100 тысячам километров. Форсунки калибруют, тестируют, а при необходимости меняют и чистят. Иногда причиной нестабильной работы двигателя может быть всего лишь одни элемент. При этом нет никакой необходимости в снятии всех деталей. Особенно это актуально для дизелей, где процесс работы значительно сложней по сравнению с бензиновым аналогом.

Замена распылителя форсунки

В процессе эксплуатации дизельного автомобиля могут возникать ситуации, когда заметно увеличивается расход топлива, снижается мощность двигателя вплоть до полной остановки. Часто причиной этого являются неисправные распылители. Ремонтные работы в этих случаях желательно провести в максимально короткие сроки.

Причиной снижения мощности двигателя и повышенного расхода топлива часто является неисправный распылитель форсунки

Симптомы неисправности распылителя форсунки

Необходимость замены распылителя можно определить по следующим признакам.

  1. Топливо подаётся в избыточном объёме. Оно продолжает поступать в двигатель даже после завершения рабочего цикла. Появляются подтёки.
  2. Двигатель работает неустойчиво, плохо запускается после длительной стоянки и плавают обороты на холостом ходу. Причиной этого является недостаток топлива в системе.
  3. Из-за неполного сгорания топлива выхлоп становится чёрным и более плотным.

В результате снижается мощность двигателя. В этом случае требуется замена распылителей.

Необходимые инструменты

Обычно форсунки установлены в головке блока цилиндров на резьбе. Для их демонтажа не стоит пользоваться рожковыми ключами. Даже если получится таким способом форсунки снять, то установить обратно не удастся — выполнить затяжку ключом с требуемым усилием невозможно.

Основная часть корпуса форсунок представляет собой шестигранник. Для их снятия можно использовать стандартные торцевые головки на 24 и 27 и вороток. Они должны быть удлинёнными. Кроме этого, потребуется ёмкость с топливом для промывки форсунок.

Видео: демонтаж и ремонт форсунок

Порядок действий при замене форсунки

После снятия форсунок из форсуночных каналов удаляют шайбы и загрязнения. Шайбы вытаскиваются с помощью самостоятельно изготовленных крючков. После очистки каналов следует обязательно прокрутить стартер в течение 10 секунд. Это обеспечит полную очистку каналов от мусора. Кроме этого, рекомендуется проверить работоспособность свечей накаливания и систему управления.

После снятия форсунок проверяется их работоспособность по следующим критериям:

  • при подаче топлива под определённым давлением форсунка должна открываться;
  • до открытия форсунок топливо из распылителя вытекать не должно;
  • распыление должно быть равномерным;
  • при прекращении подачи топлива давление внутри форсунки в течение некоторого времени должно оставаться неизменным.

При разборке форсунки удобно использовать тиски, но прилагать излишние усилия не стоит

Если распылители неисправны, на форсунки следует надеть защитные колпачки и подготовить место для работы. Поверхность должна быть чистой и ровной. Потребуются:

  • тиски;
  • ёмкость с чистым топливом;
  • накидные ключи.

Форсунки японских авто, имеющие обратку через рампу, в тисках зажимать не стоит, поскольку деталь может быть повреждена. В тиски закрепляют ключ и уже в него помещают форсунку.

Форсунки немецких двигателей можно зажимать в тисках. При этом не рекомендуется использовать рожковые ключи — только торцевые ключи и удлинённые головки.

Порядок замены распылителя следующий.

  1. Ослабляется и откручивается накидная гайка. Иногда она снимается вместе с распылителем. В этом случае её выбивают любой подходящей наставкой, очищают от загрязнений и промывают.
  2. Снимается и промывается в ёмкости с топливом промежуточный корпус.
  3. С корпуса форсунки сливается оставшееся топливо.
  4. Извлекается из упаковки и промывается новый распылитель.
  5. Промежуточный корпус вынимают из ёмкости таким образом, чтобы вместе с топливом удалялись частицы загрязнений.
  6. Форсунка собирается, затягивается гайка.
  7. На стенде проверяется работоспособность форсунки.
  8. Перед установкой форсунки посадочное место смазывается графитной смазкой. Затягивание производится с усилием 6–7 кг-м. Закручивать форсунку в канал следует руками — она должна идти легко.

Процесс сборки не представляет каких-либо сложностей, если при разборке трубки и штуцера были помечены. Трубки высокого давления перед установкой промывают топливом как снаружи, так и изнутри. После присоединения на трубки устанавливаются зажимы, предотвращающие их вибрацию и преждевременную поломку. Затем из системы удаляется воздух, и запускается двигатель.

Проверка форсунок дизельного двигателя своими руками

Для определения неисправной необходимо на заведенном двигателе довести обороты коленвала до такой частоты, когда сбои в работе дизеля заметны наиболее отчетливо. Далее каждую из форсунок последовательно отключают путем ослабления накидной гайки в месте крепления магистралей высокого давления к соответствующим штуцерам насоса. Если отключается «рабочая» деталь, тогда работа двигателя меняется. В момент отключения топливной форсунки, которая заведомо неисправна, никаких явных изменений в работе двигателя не произойдет.

Забитый инжектор можно выявить путем прощупывания топливопровода на предмет толчков, которые возникают в результате пульсации нагнетаемого ТНВД горючего при полной невозможности или только частичной его прокачке через сопло

Следует обратить внимание на штуцер вызывающей подозрение секции. Температура элемента будет выше сравнительно с остальными

Помните, в процессе проверки и регулировки дизельных форсунок необходимо соблюдать повышенную осторожность! Струя топлива подается под большим давлением. При попадании такой струи на открытые участки кожи возможны глубокие и серьезные раны

Одежда также не является эффективной защитой от струи топлива под высоким давлением!

Экономичность дизеля и эффективность его работы сильно зависит от типа установленных распылителей, которые периодически меняют в процессе чистки, регулировки или ремонта топливной системы дизельного двигателя. Перед монтажом дизельной форсунки на мотор нужно убедиться в подходящей маркировке распылителя. Распылители на всех инжекторах должны быть одинаковыми, пропускная способность не должна отличаться.

Проверка форсунок на давление в момент впрыска, а также анализ эффективности распыла осуществляется при помощи специального прибора под названием максиметр. Максиметр является контрольным образцом в виде специальной форсунки. Такой элемент имеет тарировочную пружину и шкалу, которая нанесена на корпус и колпак. При помощи указанной шкалы становится возможным установить давление начала впрыска солярки.

Вторым способом является наличие контрольной образцовой рабочей форсунки, с которой сравниваются остальные. Данные проверки производят на заведенном дизельном двигателе. Чтобы проверить качество распыла и давление впрыска потребуется демонтаж форсунки и топливопровода с дизельного ДВС. Далее на свободный штуцер топливного насоса высокого давления монтируется специальный тройник, к которому подключают тестируемую деталь параллельно с заведомо исправной контрольной.

Контрольный инжектор предварительно регулируют на оптимальный показатель давления начала топливного впрыска, проверяют на качество распыла. Также необходимо осуществить ослабление затяжки накидных гаек на оставшихся штуцерах ТНВД. Это позволит прервать топливоподачу к другим дизельным форсункам. Последним шагом становится активация декомпрессионного механизма, выставляется максимальная подача горючего. После этого можно начинать вращение коленвала двигателя.

Обе форсунки (контрольная и тестируемая) должны демонстрировать одновременное начало впрыска топлива. Если тестируемый инжектор отклоняется от нормы сравнительно с контрольным образцом, тогда потребуется регулировка дизельной форсунки. Необходимо отрегулировать давление пружины тестируемой детали.

Для регулировки потребуется отвинтить колпак форсунки и ослабить контргайку. Далее при помощи регулировочного винта нужно установить такую степень затяжки пружины, чтобы оба инжектора в итоге осуществляли впрыск одновременно. Для определения эффективности и качества распыла тестируемой детали необходимо сравнить результат с показателями контрольного образца.

Проверка дизельных форсунок на давление впрыска и качество распыла при помощи контрольного образца займет больше времени по сравнению с использованием заранее подготовленного максиметра. Кроме проверки на двигателе с использованием ТНВД эффективность работы инжектора можно протестировать при помощи специального проверочного (регулировочного) стенда.

https://youtube.com/watch?v=Ed2ytqF8ePs

Диагностика и ремонт ТНВД

ТНВД 1.8TDci Lynx: принцип работы, запасные части, сборка Топливный насос состоит из насоса низкого давления и насоса высокого давления. ТННД данного ТНВД входит в состав фланца.

Выше приведена схема работы ТНВД, где: 1 — насос низкого давления 2 – плунжера 3 – регулятор давления топлива (PCV) 4 – клапан дозирования (объема) топлива VCV 6 – ограничитель давления 7 – смазывающий клапан

Клапан дозирования (объема) топлива VCV управляет количеством топлива, которое попадает из контура низкого давления в насос высокого давления.

Клапан имеет три входных канала (на рисунке под буквойe ) и два выходных (на рисунке под буквойf ). В нерабочем состоянии клапан является нормальнозакрытым — его поршень под воздействием усилия пружины перекрывает поступление топлива с входных каналов на выходные. Когда ЭБУ начинает регулировать поток, подавая ШИМ-сигнал на катушку клапана, электромагнит приводит в действие магнитный сердечник, толкая поршень вперед и прижимая возвратную пружину на конце поршня. При этом канал для подачи топлива в контур высокого давления открывается

Чем больше потребность в топливе, тем больше скважность сигнала и выше частота возвратно-поступательных движений поршня клапана

Принцип работы плунжерной пары

Вал насоса в камере высокого давления имеет эксцентрик (на рисунке5 ). Плунжера расположены под углом 120 градусов к друг другу. При вращении вал приводит в движение все три плунжерные пары. На входе и выходе плунжера имеются обратные клапана (8 и9 на рисунке). Во время движения плунжера вниз (рисунок слева) создаётся разряжение и клапан8 открывается, пропуская топливо внутрь камеры для сжатия, после начала сжатия (рисунок справа) клапан мгновенно закрывается и плунжер сжимает топливо в камере. Когда плунжер находится в верхней точке, максимально сжимая топливо, открывается шариковый клапан9 на выходном канале с плунжера, и топливо передается к регулятору давления. Избыток топлива, образующийся в контуре насоса высокого давления, возвращается в бак.

Давление подачи ТНВД в рампу управляется клапаном (регулятором) давления PCV, путем слива лишнего топлива в магистраль обратки.

На рисунке под буквойg показано питающее отверстия клапана, а под буквойh – выпускные отверстия подачи топлива в рампу Изначально входное отверстие перекрыто штоком клапана с шариком на конце под действием пружины. Когда давление топлива на входе превышает 50 бар (усилие пружины), то клапан открывается, и сливает лишнее топливо в обратку. При подаче ШИМ-сигнала с ЭБУ шток клапана перекрывает входное отверстие, в результате чего давление в рампе повышается.

ТНВД 1.8TDci Lynx имеет следующие каталожные номера: 1543842

,4M5Q9B359AF ,A2C59511609 ,5WS40094

На рисунке выше представлена схема запасных частей ТНВД 1.8TDci где: 01 — Фланец ТНВД A2C59512972 02 — Уплотнение фланца ТНВДX39-800-300-001Z 04 — Комплект плунжеровX39-800-300-008Z 05 — Уплотнение плунжеровX39-800-300-004Z 07 — Регулятор давления топлива (PCV)X39-800-300-005Z или A2C59506225 08 — Клапан дозирования (объема) топлива (VCV)X39-800-300-006Z 09 — Штуцера насосаA2C59512242 Сборка ТНВД 1.8TDci осуществляется со следующими моментами: Фланец к насосу – 10 Нм Плунжера к насосу – 14 Нм Штуцер возвратной топливной линии – 16 Нм Штуцер подачи – 35 Нм Клапан VCV – 12 Нм Клапан PCV – 28 Нм

КАКИЕ ИНСТРУМЕНТЫ ПОНАДОБЯТСЯ?

Прежде чем начинать ремонт пьезофорсунок, необходимо подготовить необходимые инструменты и приспособления. Крайне не рекомендуется пользоваться рожковым ключом. Даже если удастся снять несколько форсунок для ремонта, установить их обратно уже не получится. Затяжка ключом будет невозможной. Тем, кто собирается выполнять ремонт топливных форсунок своего дизельного двигателя, лучше сразу запастись воротком, торцевыми головками 24, 27. Потому что корпус форсунок Common Rail (да и любых других тоже) – это шестигранник. Торцевые головки должны быть удлиненными. Также понадобится емкость с топливом – в ней будут промываться насос и форсунка дизельная.

Снятие форсунок дизель – Резьбаделофф

Снятие форсунок дизельного двигателя

Топливная форсунка дизельного двигателя.

Что такое форсунка?

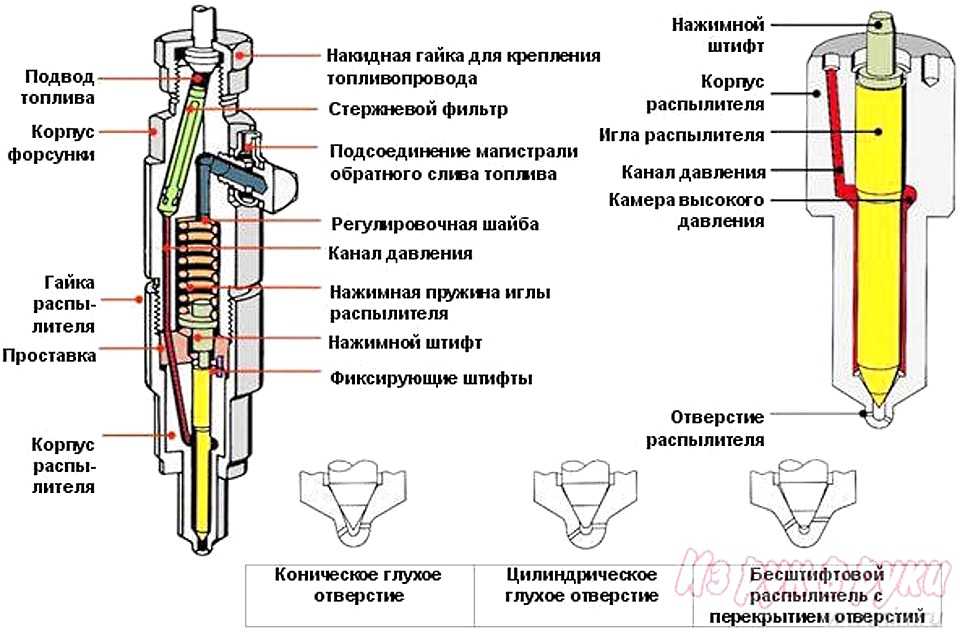

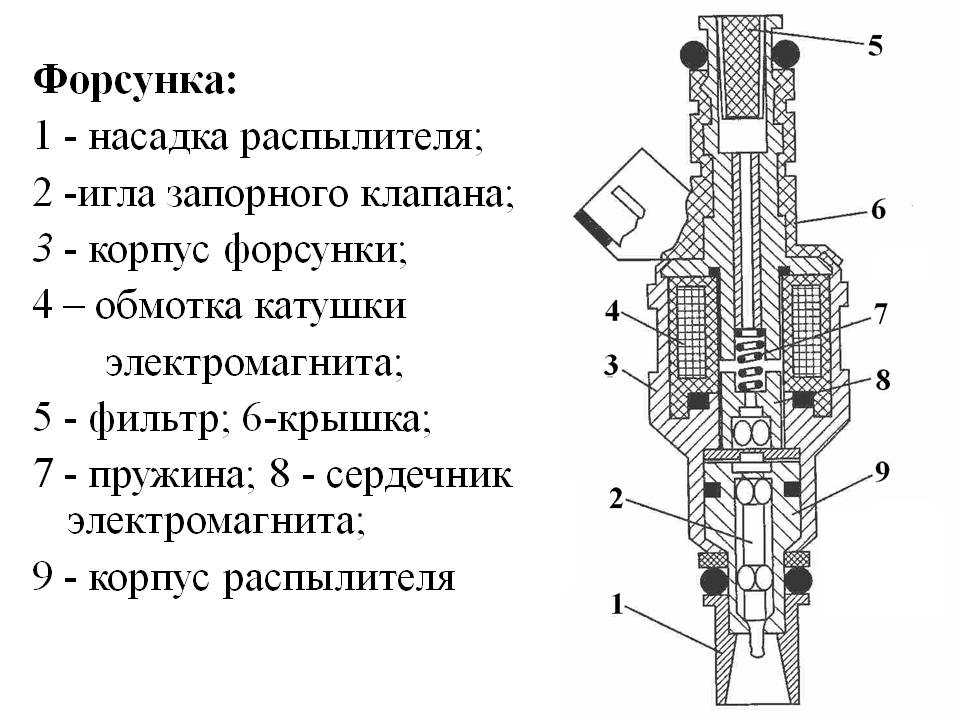

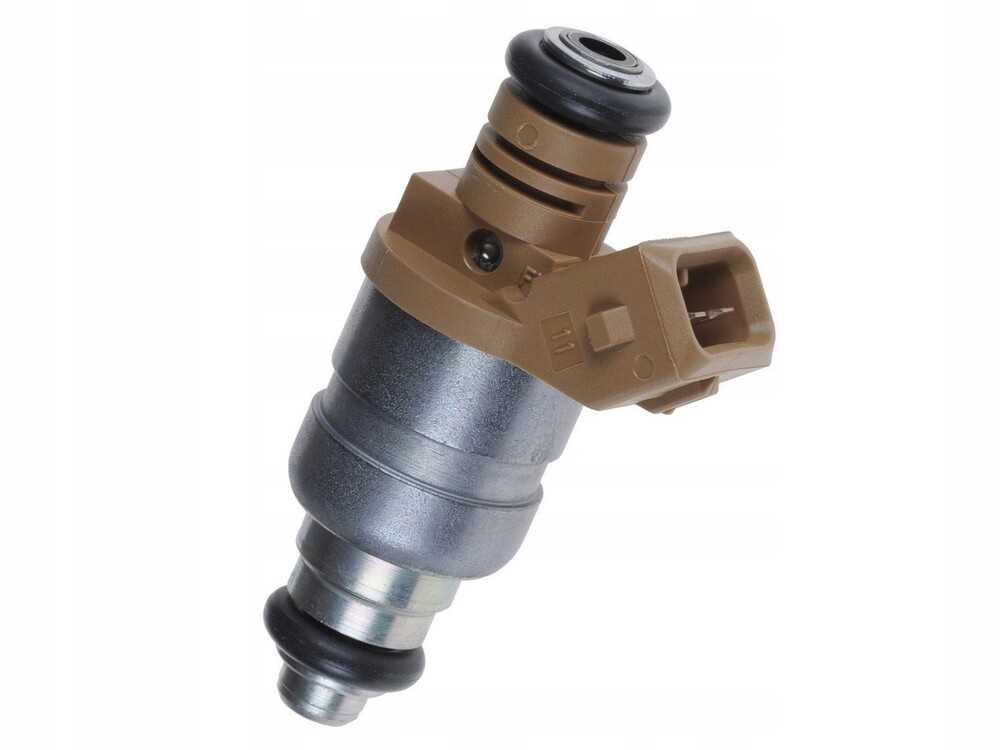

Форсунка (второе название ― «инжектор») представляет собой конструктивный элемент системы впрыска двигателя. Подобное устройство предназначено для подачи топлива в дозированном количестве, дальнейшего его распыления во впускном коллекторе (камере сгорания), т.е. создания топливно-воздушной смеси. Оборудование такого рода используется во всех системах впрыска двигателей ― и бензиновых, и дизельных. Сегодня на современных двигателях используют форсунки, которые оснащены электронным управлением впрыска. Зависимо от того или иного способа выполнения впрыска различают такие виды форсунок, как: электромагнитная, пьезоэлектрическая и электрогидравлическая.

Топливная форсунка дизельного двигателя.

Проблемы при снятии топливной форсунки с дизельного двигателя?

Форсунки дизельного двигателя как элементы топливной системы должны правильно функционировать. Неисправности этих деталей нарушают общую схему, по которой работает дизель. Многие современные дизельные двигатели оснащенные топливной системой common rail имеют ряд серьезных проблем  при снятия форсунок, которые мы рассмотрели ниже.

В основном это происходит из-за проблем, вызванных накоплением отработавших газов или последствием попадания влаги, ведущих к закисанию форсунки с головкой блока. Так же, на этих двигателях, в результате прогорания медных шайб под влиянием продуктов горения происходит практически приваривание распылителей к головке блока цилиндров. При дальнейшей эксплуатации автомобиля, ситуация усугубляется тем, что тело форсунки начинает прикипать к гбц.

Произвести снятие дизельных форсунок самостоятельно, не повредив резьбу крепления и саму форсунку, в таком случае невозможно. Мы не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к съему гбц, но и к покупки новой головки блока. К чему может привести самостоятельное снятие дизельных форсунок вы можете посмотреть на фото.

Попытка самостоятельно снять дизельную форсунку

Самостоятельное снятие дизельной форсунки. Сломана резьба крепления форсунки. Дальнейшее извлечение форсунки дизеля только используя специнструмент.
Неудачная попытка вытащить закисшую дизельную форсунку из головки блока.
Замята резьба крепления форсунки дизеля.
При демонтаже закисшей дизельной форсунки ее попытались просверлить, но попытка не увенчалась успехом. Форсунка осталась стоять на своем месте.

Проблемы при попытке самостоятельно достать закисшую форсунку дизеля:

— повреждена или сорвана резьба на форсунки;

— лопнул корпус форсунки;

— закисание форсунки в колодце из-за попадания атмосферной влаги в колодец;

— закоксовывание форсунки из-за прорыва газов и образование нагара в колодце;

— остался корпус рыспылителя в головке блока цилиндров и т.д.

Как снять дизельную форсунку?

Мы осуществляем быстрое и качественное снятие дизельных форсунокна СсангЙонг Кайрон, Мерседес, Опель, Рено, Ниссан и многие другие автомобили. Для многих сервисов серьезной проблемой является снятие 4 и 5 форсунки SSang Yong Cayron, Rexton, Action, однако мы производим их демонтаж даже без необходимости снятия головки блока цилиндров и капота.

Снятие дизельных форсунок производится с использование специального инструмента, который позволяет достать форсунку при любых условиях ее эксплуатации.

Снятые прикипевшие форсунки

Успешное снятие сильно прикипевших форсунок на дизеле. Форсунки вытащили из двигателя, как целиком, так и по частям.
Закисшие форсунки вышли целиком из дизельного двигателя.

Имея большой опыт по демонтажу топливных форсунок дизельных двигателей мы произведем их снятие качественно и с меньшими потерями. В нашей работе мы используем специальный гидравлический и резьбонарезной инструмент европейских производителей.

Полный список автомобилей и двигателей, на которых мы производим снятие дизельных форсунок здесь.

Разновидности форсунок

Как было отмечено выше, на практике используется несколько разновидностей дизельных форсунок. Наиболее часто речь идет о четырех типах детали, каждый из которых заслуживает более внимательного и детального рассмотрения.

Механическая

Классический вариант конструкции, который применяется все реже. Именно он описан выше при перечислении основных этапов рабочего цикла, так как выступает наиболее типовым из всех.

Основным отличием механической форсунки от остальных вариаций этой детали дизельного двигателя становится отсутствие автоматической системы управления и регулировки работы.

Поэтому не стоит удивляться тому, что оснащенные ею силовые агрегаты уже отвечают требованиям современных экологических стандартов, а также менее эффективны в части производительности.Сказанное справедливо даже для усовершенствованных механических форсунок, конструкция которых предусматривает наличие двух запирающих пружин.

Их назначение – разделение фазы подъема распылителя на два этапа, что позволяет добиться более высокой гибкости в подаче топлива, плавного хода автомобиля, более полного сжигания солярки и снижения шума в процессе эксплуатации силового агрегата.

Электромеханическая

Ключевым отличием от описанного выше варианта становится управление движением плунжера и, как следствие, иглы распылителя посредством специального электромагнитного клапана, то есть – в автоматическом режиме. Такой формат работы позволяет повысить точность и оперативность дозировки горючего, а также отрегулировать периодичность впрыска.

Электромеханические форсунки напоминают электромагнитные аналоги, которые особенно часто используются в бензиновых двигателях с инжектором. Применение в дизелях заметно ограничивается недостаточной приспособленностью конструкции к эксплуатации при намного более высоком давлении.

Насос-форсунка

Результатом становится компактность дизельного двигателя, максимально полное сгорание топлива и уверенное самовоспламенение горючего. Но перечисленные преимущества сопровождает ряд недостатков, главными из которых выступают два. Первый – очень серьезные требования к качеству солярки, второй – удорожание стоимости изготовления двигателя.

Пьезоэлектрическая форсунка

Самая популярная на сегодня разновидность рассматриваемой детали. Ее востребованность объясняется предельно просто – именно пьезоэлектрические форсунки лучше всего подходят для использования в системе подачи топлива CommonRail. Она была разработана в 90-е годы прошлого века и фактически стала стандартным вариантом комплектации для современных дизелей.

Это позволяет наиболее полно использовать достоинства впрыска по схеме CommonRail, что ведет к одновременному увеличению КПД двигателя, снижению расхода горючего и уменьшению вредных выхлопов в атмосферу.
