Как распредвал влияет на мощность двигателя

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
Попросите человека в машине запустить двигатель.
Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
Другой человек должен включить зажигание, не запуская мотор.
Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
Помощник должен запустить двигатель.
Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

естественным износом элемента;
низким давлением масла в смазочной системе;
использованием низкокачественных масел;
дефицитом масла в системе;
нарушением температурного режима работы двигателя;
механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

механическая поломка компонентов;
износ подшипников;
износ кулачков;
деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

Штангенциркуль.
Отвёртка

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

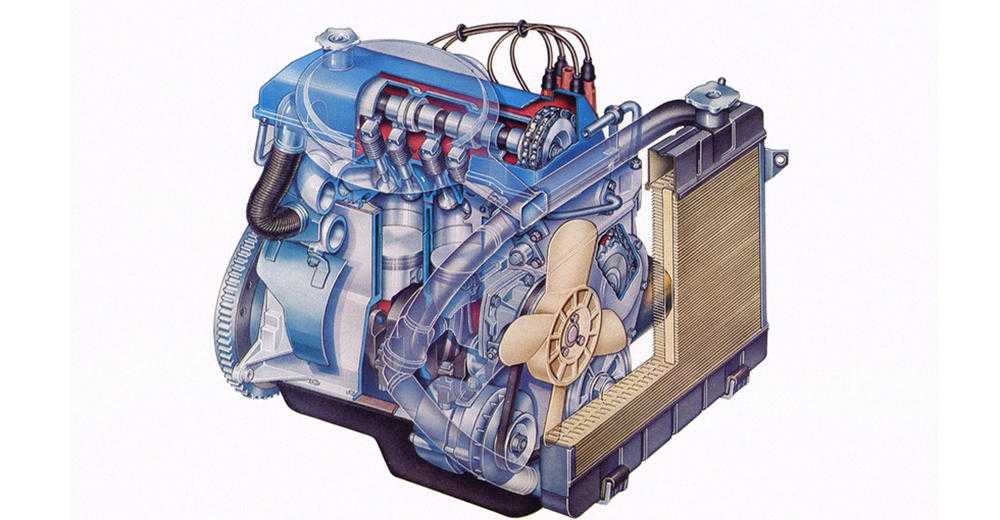

Конструкция

Распредвалы изготавливаются методом литья из чугуна или штамповки из стали и представляют собой комбинацию из следующих функциональных элементов:

опорные шейки;
кулачки.

Опорные шейки служат для установки распредвала в корпус двигателя и работают в паре с подшипниками скольжения, функцию которых могут выполнять вкладыши или втулки, изготовленные из антифрикционных сплавов.

Основными рабочими элементами являются кулачки, которые непосредственно взаимодействуют с приводом клапана, выполненного в виде толкателя или гидрокомпенсатора. От профиля кулачка зависит время, скорость, а также высота подъема клапана.

Для обеспечения смазкой трущихся деталей, а также для создания масляного клина в парах скольжения, внутри распредвала выполняется полость, называемая масляным каналом. Через отверстия в кулачках масло поступает из полости, обеспечивая смазкой и сами кулачки и элементы привода клапана.

Поскольку фазы газораспределения связаны с рабочими тактами, привод распредвала производится непосредственно от коленчатого вала двигателя с использованием зубчатой, цепной или ременной передачи. Передаточное число выбирается таким образом, чтобы на два оборота коленвала приходился один оборот распредвала. Синхронизация обеспечивается на этапе сборки путем выставления приводных шестерен коленчатого и распределительного валов согласно меткам на блоке двигателя.

Устройство и конструкция конкретного двигателя определяет место установки распредвала. Так различают двигатели со следующими положениями распредвала:

нижнее;
среднее;
верхнее.

От того, где находится распредвал, зависит устройство и состав всего газораспределительного механизма. Однако, чем дальше распредвал располагается от клапанов, тем больше деталей используется для их привода, тем самым увеличивая общую инерционность системы. Поэтому в современных двигателях используется верхнее расположение распредвала, что обеспечивает снижение масс и увеличение жесткости всей конструкции.

Отличаются двигатели и по количеству распредвалов. Так при использовании одной пары клапанов на цилиндр достаточно одного вала в ГБЦ рядного двигателя или в развале V-образного двигателя. Тогда как использование двух пар клапанов уже предполагает установку двух распредвалов в рядном или четырех в V-образном двигателе.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Краткая биография изобретателя

Кристиан родился в 1972 году в Стокгольме, Швеция. Еще в детстве любил разбирать бытовую технику с желанием что-то изменить в конструкции аппаратов, а в подростковом возрасте уже зарекомендовал себя в своем квартале мастером на все руки и талантливым умельцем.

Он первый предсказал что чипы вытеснят CD диски, даже хотел запатентовать проект этого устройства, но в то время это никого не интересовала.

А еще он изобрел замок для скрепления деревянных пластин, но его тоже никто не понял, даже отец, работающий в сфере деревообработки. В последствии подобный патент запатентовали другие фирмы и заработали на нем многие миллионы.

В 22 года он стал заниматься созданием автомобилей, основал компанию Koenigsegg Automotive AB, и в 2002 году был пущен в серию автомобиль Koenigsegg CC.

В 2005 году этот автомобиль занесен в Книгу рекордов Гиннеса, как самый скоростной серийный автомобиль (388 км/ч.). А его автомобиль Koenigsegg CCXR лидер по соотношению мощности к массе. Автомобиль марки Koenigsegg One1 лидер по разгону, он может разогнаться до скорости 300 км/ч. за 11,92 сек.

Симптомы неисправности датчика распредвала

Также, как и любая часть или компонент в вашем автомобиле, этот датчик CMP в конечном итоге рано или поздно просто перестанет работать из-за своего износа. Это происходит по-любому в случае, как только его максимальный срок службы истек. Обычно это случается из-за износа внутренней обмотки проволоки или из-за связанного с ней компонента.

Обычно в таком случае двигатель в машине начинает работать с перебоями, а признаки неисправности могут варьироваться по разному, т.е. в зависимости от типа износа датчика. Например, в датчике может износится тот же самый разъем, та жа внутренняя цепь датчика, или может выйти из строя связанный с датчиком компонент.

На некоторых типах автомобилей при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной из передач и будет заблокирована до тех пор, пока Вы не выключите двигатель и обратно его не запустите. Это может повторяться с определенной цикличностью.

Если датчик распредвала во время движения автомобиля начинает некорректно себя вести, т.е. работать, то Вы можете сами сразу почувствовать, что ваш автомобиль начал двигаться рывками и терять при этом еще и скорость.

При неисправности датчика распредвала Вы можете столкнуться с заметной потерей мощности самого двигателя. Например, ваша машина просто не сможет разогнаться свыше 60 км/час.

Двигатель в машине может глохнуть с перерывами, и все это из-за неисправности датчика СМР.

При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, начнутся осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п. неровности в работе.

На некоторых моделях автомобилей при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу и к невозможному запуску двигателя.

После того как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, что, как вы понимаете, приведет к появлению (загоранию) на приборной панели индикатора- «Чек двигателя» (Check Engine). После обнаружения плохой работы датчика СМР компьютер автоматически запишет в свою память «код ошибки» датчика. Чтобы точно определить причину неисправности данного датчика распредвала, необходимо провести компьютерную диагностику автомобиля, т.е., подключив таким образом специальное оборудование к диагностическому разъему машины. Далее, при помощи специальной компьютерной программы можно будет прочитать «код ошибки». Ниже уважаемые автомобилисты мы представляем Вам таблицу диагностических «кодов ошибок», которые непосредственно и напрямую связаны с износом датчика распредвала.

Почему выполняется запаздывание и опережение срабатывания клапанов?

Чтобы улучшить наполнение цилиндров, а также обеспечить более интенсивную очистку от отработавших газов, срабатывание клапанов происходит не в момент достижения поршня мертвых точек, а с небольшим опережением или запаздыванием. Так, открытие впускного клапана выполняется до момента прохождения поршнем ВМТ (от 5° до 30°). Это позволяет обеспечить более интенсивное нагнетание свежего заряда в камеру сгорания. В свою очередь, закрытие впускного клапана происходит с запаздыванием (после того как поршень достиг нижней мертвой точки), что позволяет продолжить наполнение цилиндра горючим за счет сил инерции, так называемый инерционный наддув.

Выпускной клапан также открывается с опережением (от 40° до 80°) до момента достижения поршнем НМТ, что позволяет обеспечить выход большей части отработавших газов под действием собственного давления. Закрытие выпускного клапана, напротив, происходит с запаздыванием (после прохождения поршнем верхней мертвой точки), что позволяет силам инерции продолжить удаление отработавших газов из полости цилиндра и делает более эффективной его очистку.

Этап работы двигателя, при котором оба клапана открыты одновременно, получил название перекрытие клапанов. Как правило, величина перекрытия составляет около 10°. При этом, поскольку длительность перекрытия очень мала, а раскрытие клапанов незначительно, утечки не происходит

Это довольно благоприятный этап для наполнения и очистки цилиндров, что особенно важно при высоких оборотах

В начале открытия впускного клапана текущий уровень давления в камере сгорания выше, чем атмосферное. В результате отработавшие газы очень быстро перемещаются к выпускному клапану. Когда двигатель перейдет на такт впуска, в камере установится высокое разрежение, выпускной клапан полностью закроется, а впускной раскроется на достаточную для интенсивного наполнения цилиндра величину сечения.

Виды

Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:

с нижним расположением;
с верхним размещением.

Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.

Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.

Количество валов

Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:

Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
ГРМ, конструкция которых включает пару распределительных валов;
Двигатели, где используется более 2 распредвалов.

Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.

Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

История

1900-1914

Среди первых двигателей с верхним распределительным валом были двигатель Maudslay SOHC 1902 года , построенный в Соединенном Королевстве, и двигатель Marr Auto Car SOHC 1903 года, построенный в Соединенных Штатах. Первым двигателем DOHC был рядный четырехцилиндровый гоночный двигатель Peugeot, который приводил в движение автомобиль, выигравший Гран-при Франции 1912 года . Другой Peugeot с двигателем DOHC выиграл Гран-при Франции 1913 года , за ним последовал Mercedes-Benz 18/100 GP с двигателем SOHC, выигравший Гран-при Франции 1914 года .

Isotta Fraschini типо KM — построенный в Италии с 1910-1914- был один из первых серийных автомобилей , чтобы использовать двигатель SOHC.

Первая Мировая Война

Головка блока цилиндров DOHC авиадвигателя Napier Lion 1917-1930 гг.

Во время Первой мировой войны как союзные, так и центральные державы ; особенно те из Германской империи «s Имперские военно-воздушные силы Германии военно — воздушных сил, стремились быстро применить технологию накладных распредвала двигателя гоночных двигателей для военных авиационных двигателей. Двигатель SOHC от автомобиля Mercedes 18/100 GP (который выиграл Гран-при Франции 1914 года) стал отправной точкой для авиационных двигателей Mercedes и Rolls Royce. Mercedes создал серию шестицилиндровых двигателей, кульминацией которой стал Mercedes D.III . Rolls Royce полностью изменил конструкцию головки блока цилиндров Mercedes на основе гоночного автомобиля, оставленного в Англии в начале войны, что привело к созданию двигателя Rolls-Royce Eagle V12. Другие конструкции SOHC включали испанский двигатель Hispano-Suiza 8 V8 (с полностью закрытой трансмиссией), американский двигатель Liberty L-12 V12, который близко следовал конструкции частично открытого клапана SOHC более поздней конструкции Mercedes D.IIIa; и Макс Фриз — разработан ; Немецкий рядный шестицилиндровый двигатель BMW IIIa . Двигатель DOHC Napier Lion W12 производился в Великобритании с 1918 года.

В большинстве этих двигателей использовался вал для передачи привода от коленчатого вала к распределительному валу в верхней части двигателя. Большие авиационные двигатели, особенно двигатели с воздушным охлаждением, испытывали значительное тепловое расширение, в результате чего высота блока цилиндров изменялась во время эксплуатации. Это расширение вызвало трудности для двигателей с толкателем, поэтому двигатель с верхним распределительным валом, использующий привод вала со скользящим шлицем, был самым простым способом учесть это расширение. Эти конические валы обычно находились во внешней трубе за пределами блока и были известны как «валы башни».

1919-1944

Рядный восьмицилиндровый гоночный двигатель Bugatti Type 59 1933 г.

Одним из первых двигателей американского производства с верхним распределительным валом был рядный восьмицилиндровый двигатель SOHC, который использовался в роскошных автомобилях Duesenberg Model A 1921-1926 годов .

В 1926 году 3-литровый Super Sports Sunbeam стал первым серийным автомобилем, в котором использовался двигатель DOHC.

Другими ранними автомобильными двигателями SOHC были 1920-1923 годов , MG 18/80 1928-1931 годов , 1926-1935 годов и 1928-1929 годов . Ранние мотоциклы с верхним распределительным валом включали 1925-1949 и Norton CS1 1927-1939 годов .

1945-настоящее время

1946-1949 SOHC

1946-1948 годов был, возможно, первым серийным американским автомобилем, в котором использовался двигатель SOHC. Этот небольшой серийный двигатель стал двигателем победителя 1950 года .

Использование конфигурации DOHC постепенно увеличивалось после Второй мировой войны, начиная со спортивных автомобилей. Знаковые двигатели DOHC этого периода включают рядный шестицилиндровый двигатель Lagonda 1948–1959 годов, рядный шестицилиндровый двигатель Jaguar XK 1949–1992 годов и рядный четырехцилиндровый двигатель Alfa Romeo Twin Cam 1954–1994 годов . Рядный четырехцилиндровый двигатель Fiat Twin Cam 1966-2000 годов был одним из первых двигателей DOHC, в котором вместо цепи ГРМ использовался зубчатый ремень ГРМ.

В 1980-х годах потребность в увеличении производительности при одновременном снижении расхода топлива и выбросов выхлопных газов привела к увеличению использования двигателей DOHC в основных транспортных средствах, начиная с японских производителей. К середине 2000-х большинство автомобильных двигателей использовали компоновку DOHC.
