Как снять коробку передач лада гранта

Установка нового ремня ГРМ

Достаем свежи купленный комплект.

Проверяем совпадение всех меток и устанавливаем натяжной ролик, болт не затягиваем. Устанавливаем новый ремень ГРМ сначала на звездочку коленчатого вала, за тем распредвала, натяжной ролик и помпу. Ветвь ремня между звездочками распредвала и коленвала должна быть натянута. Натягиваем натяжной ролик до совпадения меток и затягиваем болт.

Еще раз проверяем совпадение меток, после чего проворачиваем коленвал два оборота и проверяем натяжку. Если натяжение ослабло подтягиваем.

Устанавливаем все детали в порядке обратном снятию. Заливаем антифриз. Вот и всё! Кстати двигатель идентичен устанавливавшемуся на Калины второго поколения, про замену ГРМ на них описано в этой статье.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

Набор гаечных ключей;
Набор торцевых головок с удлинителем;
Плоская и фигурная отвёртки;
Пассатижи;
Монтировка;
Домкрат;
Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.
Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
Обесточиваем автомобиль, сняв клемму с аккумулятора
Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
Отсоединить от шарнира тягу привода переключения передач
Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.
Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.
После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.
Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.
Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Распространенные вопросы замены тросовой коробки «Лада Гранта»

На полом вторичном валу размещены съемная ведущая шестереня главной передачи, ведомые зубчатые колеса и синхронизаторы скоростей переднего хода. Валы (первичный, вторичный) установлены на подшипниках: впереди – на роликовых, сзади – на шариковых.

Второй по значимости в автомобиле после мотора агрегат – коробка перемены передач (КПП) — служит для изменения по величине и направлению передаваемого крутящего момента, а также для разъединения двигателя и трансмиссии.

Со дня изобретения первой коробки прошло более века. Проблемы столетней давности со шкивами и ременными передачами незаметно сменили вопросы а-ля снятие тросов КПП «Лады Гранты» или ремонт «автомата» Toyota Camry. Прогресс.

Как снять ручку КПП на автомобилях LADA (МКПП, АМТ или робот, АКПП)

АвтоВАЗ комплектует свои автомобили тремя типами трансмиссий: МКПП (механическая коробка передач), АМТ или «робот» (автоматизированная трансмиссия) и АКПП (автоматическая коробка передач). Расскажем, как заменить ручку КПП на LADA в деталях.

1. Старая МКПП. На автомобилях ВАЗ «десятого семейства», а затем и на Лада Приора с «механикой» ручка снималась очень сложно. Сначала поднимаем чехол (выводим фиксаторы из зацепления с тоннелем при помощи отвертки). Ручка на металлическом рычаге сидит очень плотно, т.к. внутри нее есть паз.

Как снять ручку МКПП на Приора и ВАЗ 2110 Как снять ручку МКПП на Приора и ВАЗ 2110 Как снять ручку МКПП на Приора и ВАЗ 2110

Чтобы снять ручку нужно потянуть ее с усилием вверх, при необходимости нагреваем деталь феном.

Аналогично снимаем ручку КПП на Лада Ларгус:

Снятие стержня рычага переключения передач на автомобиле LADA 4×4 (Нива 2121 и 2131). Приподнимаем ручку немного вверх и плоской отверткой отщелкиваем лепестки пластикового фиксатора, выводя их из кольцевой канавки рычага.

Чтобы снять ручку МКПП на Lada XRAY требуется с усилием потянуть ее вверх.

3. АКПП Jatco. В августе 2012 года начались продажи автомобилей LADA с АКПП Jatco. Чтобы снять ручку нужно сначала поднять кожух вверх и вывернуть два винта крепления крепления на штоке. Затем с правой стороны внизу отсоединить белый провод, который идет к кнопке О/D. Кстати, ручку АКПП можно укоротить.

Как снять ручку АКПП на Лада Гранта и Калина 2 Как снять ручку АКПП на Лада Гранта и Калина 2

4. АМТ или «робот». В марте 2021 года АвтоВАЗ начал выпускать машины с роботизированной трансмиссией. Тут схема действий, как на старой «механике» — тянем сильно ручку вверх. Кстати, в книгах также не пишут, как снять облицовку тоннеля около рычага АМТ.

Как снять ручку АМТ или робот на Лада Гранта, Калина 2, Приора, Веста или XRAY Как снять ручку АМТ или робот на Лада Гранта, Калина 2, Приора, Веста или XRAY

Напомним, в последнее время многие автолюбители LADA устанавливают на свои Гранты, Калины и Приоры ручку КПП от Весты.

Лада Калина Спорт OMG › Бортжурнал › Кулиса от Гранты в Калину

Или избавляемся от электронной блокировки задней передачи.

Оторвалась обойма рычага КПП. Почему бы не просто ее заменить, а сделать всю систему надежнее?

Какой-то необходимости в данной операции нет. Но электронная система иногда отказывает. Чаще из-за обрыва проводки. У меня подводило «кольцо» на рычаге КПП, то есть сам выключатель. Стоять в проезде тесной парковки передом к стене без возможности тронуться назад — такое себе удовольствие

Выручала скрепка в разъем))) ВНИМАНИЕ: со скрепкой — вредный совет. Искрит, ток там приличный

VAG приложил руку к Калине. Но отечественный автомобиль отторгает немецкие детали:

2 месяца у меня ушло на поиск всех необходимых запчастей. Дело в том, что Гранты относительно не долго производили с жестким приводом выбора передач, а потом перешли на тросовый. Дефицит.

И так, что нам потребуется:

1 а-д. продается как «Привод управления в сборе» — 21900170301000. Цена от 4000 рублей. Я купил б/у 1500(с доставкой), но не слишком удачно. Все было ржавое, поэтому некоторые части я зачистил, а некоторые купил новые(на заказ, в магазинах мало что есть): 1а — 21900-1703300-00. Зачистил, потравил ржавчину, загрунтовал. 1б — 21100-1703190-00. В обойме заменил пружину на более жесткую, на родной рычаг постоянно норовил провалиться. 1в — 21900-1703138-00. Зачистил, потравил ржавчину, загрунтовал. 1г — 21700-1703082-00 1е — 21900-1703330-00 1д — 21100-1703288-00 — в продаже нет. Либо берем от кулисы б/у, либо изготавливаем по месту. Зачистил, потравил ржавчину, загрунтовал.

2. 21900-1703332-00 Перебрал несколько поставщиков в известном желтом магазине, у которого, говорят, запчасти вовремя приходят(лгут). Через месяц наконец получил. С 1е та же история.

3. 21100170316887 Шарнир реактивной тяги выбрал жесткий. «Спорт»

4. 21700-1703124-00 На б/у рукоятке накладка была облезлая. Решил, что негоже.

5. Разные вариации пробок. Одна из них от моста «классики» — 21012401046

Мне ни одна из них не подошла. Нужна пробка меньше. Пришлось спилить носик на актуаторе блокировки. Я не знаю, какого он образца, старого или нового, кончик был металлический, с резьбой внутри. Так что если мне захочется все вернуть назад, я просто вкручу маленький болтик.

Неисправности КПП на Ладе Гранта и методы их устранения

Сперва нужно отметить недочеты механической коробки как более дешёвого и популярного варианта трансмиссии на этих автомобилях. Наглядно проблемы и их выходы их них представлены в таблице.

Тип неисправности	Способ решения
Шумы при работе трансмиссии
Изношены зубья шестерен.	Замена шестерен.
Сильный износ подшипников.	Замена подшипников.
Уровень масла ниже допустимого.	Долить масло и устранить утечку, если таковая имеется.
Тяжело переключать передачи
Сцепление выключается не полностью	Устранить проблему со сцеплением.
Тяга привода механизма переключения передач повреждена.	Устранить деформацию тяг.
Ослабили крепления механизмов.	Затянуть крепления.
Не отрегулирован привод.	Отрегулировать привод.
Сломаны пластиковые элементы привода.	Замена изношенных деталей.
Передачи выключаются сами по себе
Износ зубьев синхронизаторов на шестерне.	Заменить элементы изношенные.
Повреждение и износ опор двигателя.	Установить новые опоры.
Не отрегулирован привод механизма переключения передач.	Отрегулировать привод.
Посторонний шум при включении передач
Не выключается сцепление.	Отрегулировать сцепление, устранить неисправности.
Изношено кольцо, блокирующее синхронизатор.	Заменить кольцо.
Утечка масла
Износ сальников.	Проверить все имеющиеся в КПП сальники и заменить изношенные.
Ослабло крепление картера, крышки КПП, сливной пробки.	Затянуть ослабленные элементы, при необходимости заменить герметик.

Неисправности КПП зачастую тесно связаны с неисправным сцеплением. Характерные признаки могут указывать на множество поломок. Детальная и более объективная диагностика проводится только после демонтажа КПП и ее полной разборки для выявления проблем.

Новичкам и не имеющим представления о техническом устройстве этого агрегата заниматься ремонтом не рекомендуется. Дело в том, что коробка передач представляет собой сложный механизм со множеством деталей. При неумелом ремонте велика вероятность получения ещё больших проблем вплоть до полного выхода из строя агрегата.

При обращении в автосервис следует учитывать, что далеко не каждый механик имеет соответствующую квалификацию, а ремонт КПП Лада Гранта с тросовым приводом может влететь в круглую сумму.

Например, замена сальников подразумевает полный разбор КПП и оценивается в среднем не менее 6 000 рублей. Можно выполнять ремонтные работы и своими руками. Да, это сэкономит деньги, а вот свободного времени отнимет много, к тому же потребуется помощник. Как вариант, при серьезных проблемах автолюбители попросту меняют КПП в сборе. В некоторых случаях это единственное рациональное решение.

Неисправности АКПП

Чтобы самостоятельно выявить проблемы автоматической коробки передач, следует проехаться на автомобиле. Характерные признаки неисправности КПП:

передачи не включаются;
сильные рывки при движении;
мигание соответствующих индикаторов;
утечка трансмиссионного масла.

Наличие этих проблем говорит о необходимости срочного ремонта КПП. А неисправности АКПП влияют и на роботизированную трансмиссию. Робот является неким средним вариантом между АКПП и МКПП, а потому на него могут распространяться поломки и той и другой трансмиссии.

Выполнить ремонт АКПП в домашних условиях не представляется возможным. Устройство автомата и робота в частности слишком сложное и самостоятельно не проводится. Более того, этим занимаются даже не все сервисные центры. Опытный автовладелец сможет устранить самые простые неисправности, такие как утечка масла и проблемы с самопроизвольным включением передач. Причем в последнем случае речь идёт о зачистке контактов.

Чаще всего владельцы Лады Гранта на АКПП могут сталкиваться такими с типичными для этой трансмиссии проблемами.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ремонт коробки передач Лада Калина и Лада Гранта

Лада Калина и Лада Гранта остаются одними из самых востребованных моделей бюджетных автомобилей в России: они соответствуют современным требованиям, идеально адаптированы для российских условий и нетребовательны в обслуживании. Однако они имеют целый ряд типичных недостатков, требующих профессионального устранения. Одним из уязвимых мест является коробка передач: трансмиссия страдает при движении по неровным дорогам, агрессивном вождении. Кроме того, она имеет ряд технических особенностей, которые могут привести к ускоренному износу деталей.

Технические особенности МКПП Калины и Гранты

АвтоВАЗ продолжает развивать технологии, и автомобили с 2013 года получили обновленную коробку передач с тросовым приводом. Такие КПП ставятся на весь модельный ряд Гранты, а также на машины Калина 2. Механическая коробка переключения передач с тросовым приводом получила ряд улучшений и специфических особенностей:

Коробки с тяговым приводом комплектуются тросами Atsumitec, уменьшающими вибрацию в процессе работы. Сцепление было увеличено в размерах до 215 мм.
В конструкцию установлены многоконусные синхронизаторы – они упрощают переключение 1 и 2 передачи, снижая усилие.
Механизм выбора передачи был перенесен наверх – это уменьшило риск появления течей, однако привело к дополнительным изменениям конструкции и риску новых неисправностей.
Угол скоса синхронизатора был сокращен до 100 градусов, что также позволило уменьшить усилие при переключении передачи.
Специальная блокировка блокирует случайное включение заднего хода. Кроме того, количество заливаемых смазочных материалов сократилось до 2.2 литров, что позволило сократить затраты на обслуживание.

Это лишь некоторые технические особенности обновленной МКПП – в целом коробка стала надежнее в эксплуатации и практичнее, переключение передач значительно упростилось. Исчезла неприятная вибрация на рычаге, однако возникли другие признаки неполадок, из-за которых ремонт коробок может потребоваться задолго до предусмотренного производителем срока износа.

Типичные проблемы коробок передач Калина и Гранта

Одна из самых распространенных неполадок, с которой обращаются в автосервис владельцы автомобилей Лада Калина и Лада Гранта – неприятный вой во время работой коробки передач. Проблема возникала из-за дефекта обработки зубцов шестеренок передач и главной пары. Помимо неприятного гудения в процессе эксплуатации автомобиля дефект приводит к ускоренному износу деталей.

Производитель в течение трех месяцев провел доработку шестеренок, в результате с 2014 года в продажу поступила обновленная модель КПП. По результатам проверки, шум в процессе работы уменьшился на 25%. это повысило комфорт вождения. Однако владельцам машин 2013 года выпуска приходится самостоятельно устранять дефект, что требует немалых затрат. Также можно перечислить следующие типичные неисправности механической коробки передач:

Проблемы с переключением второй передачи: при включении возникает неприятный хруст. Эта проблема не нова для продукции АвтоВАЗа, она имелась еще у «девяток» и «восьмерок».
Периодически возникают сложности с переключением передач. Несмотря на установку тросового привода, все проблемы до конца не решены, обращаться в сервис рекомендуется уже при первых симптомах неисправностей.
По-прежнему сотни автовладельцев замечают посторонний вой при движении на второй и третьей передаче. В большинстве случаев он не влияет на ходовые свойства машины, но доставляет немало неудобств водителю.
Также нередко отмечаются вибрации рычага на третьей передаче, утечка трансмиссионной жидкости и другие неполадки.

Ремонт КПП будет стоить значительно дешевле, если сразу обратиться к специалисту и не тратить время на попытки самостоятельного разбора и замены деталей. Вмешательство в конструкцию зачастую становится причиной более серьезных неполадок, и замены сломанных деталей, это увеличивает стоимость ремонта. Сотрудники нашего автоцентра много лет занимаются ремонтом продукции «АвтоВАЗа», специалисты знают все об уязвимых местах и технических особенностях.

Устройство МКПП LADA Granta

Механическую пятиступенчатую коробку скоростей объединили с планетарным механизмом и главной передачей. Они – одно целое. В радости и в горе.

Первичный вал – блок зубчатых колес — находится в постоянном зацеплении с шестернями передач переднего хода.

Устройство МКПП «Лада Гранта»

Маслосборник находится под передним подшипником вторичного вала и направляет масляный поток внутрь вторичного вала и под ведомые зубчатые колеса.

Симметричный дифференциал представляет собой пару шестерен и пару сателлитов в форме конуса. Ведомое зубчатое колесо главной передачи удерживается на фланце корпуса дифференциала.

Привод перемены скоростей состоит из рычага переключения, шаровой опоры, тяги, штока.

Механизм переключения передач надежно закреплен на картере сцепления.

Так запомнилась МКПП «ВАЗ-2180» на «Грантах», выпущенных до 2013 года.

Демонтаж тросов КПП на «Гранте»

Не перевелись на Руси… «кулибины». С радостью в гаражах ночуют, самостоятельно тросы заменяют, только кооператив не охраняют вместе с собаками…

Те, кто привык «ковырять» ласточку самостоятельно, наверняка знакомы с методикой проведения подобных работ. Им не то, что троса менять, им снятие КПП «Гранты» каждый день подавай. Менее подготовленные автомобилисты, ознакомившись с матчастью, расширят кругозор и блеснут новыми знаниями. «Под руку» мастеру СТО.

Инструменты и оборудование

Хорошему хирургу – острый скальпель, хорошему механику – ключ на «13». Небольшой список вещей must have, который максимально упростит снятие тросов КПП на «Гранте».

набор ключей, головок;
пассатижи;
отвертка с прямым шлицем;
торцовая головка на «13»;
перчатки;
дополнительное освещение;
смазка, например, WD-40;
ветошь.

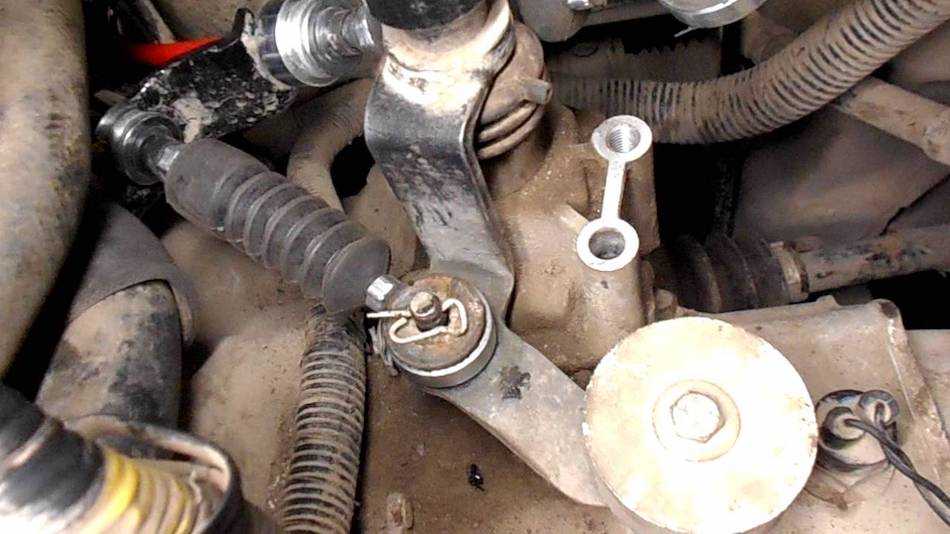

Тросы КПП Гранта вблизи перед снятием

Нехитрый набор инвентаря для хитрых работ умельца на все руки. Снятие КПП «Лады Гранты» нуждается в куда более внушительном количестве инструмента.

Техника безопасности

Снятие тросов КПП «Гранты» выполняют, не поднимая автомобиль: достаточно доступа из кабины и подкапотного пространства.

Соблюдение правил техники безопасности (что как минимум сохранит в целостности пальцы) подразумевает:

Наличие аптечки на случай травм.
Автомобиль располагают на ровной поверхности, ставят на ручной тормоз. Под колеса устанавливают противооткатные упоры.
Работы выполняют исправным инструментом.
Используют правильный захват: удерживают пассатижи так, чтобы кисть располагалась до предохранительных упоров рукояток.
Запрещается использование пассатижей в качестве ударного инструмента или рычага.

https://youtube.com/watch?v=a_fb_ckapRA%3F

Порядок действий

Снятие троса КПП на «Ладе Гранте» сопровождает целый список. Это, конечно, не замена вилки сцепления без снятия коробки на «Гранте», но все же. Пусть не обижаются гуру автодела. Этот перечень не для них, а для тех, кто уже «загорелся» блеснуть знаниями:

Подготовка машины: выключение зажигания, отсоединение «минусовой» клеммы аккумуляторной батареи (АКБ);
демонтаж облицовки тоннеля;
демонтаж скобы (за отогнутый край) крепления оболочки троса при помощи пассатижей;
разъединение наконечника троса и пальца рычага кулисы;
извлечение пассатижами наконечника (за пружинный шплинт) из отверстия рычага кулисы;
демонтаж полки АКБ;
разъединение наконечника троса и рычага МКПП (предварительно сжимают фиксаторы наконечника пассатижами);
извлечение наконечника оболочки троса;
отсоединение наконечника от рычага КПП;
снятие термоэкрана дополнительного глушителя;
извлечение держателя тросов из отверстия в основании кузова;
снятие тросов КПП на «Гранте».

Установка тросов проходит в обратном порядке.

Как настроить механизм выбора передач

Очень огорчатся любители настроить «под себя»»: на Lada Granta регулировка тросового привода исключена. Этот факт подтверждает техническая документация завода-изготовителя.

Но пытливый ум автомобилиста не знает преград. Нет-нет, и появляются новые методы регулировки с рекомендациями, как подтянуть провисшие тросы или отодвинуть точки их креплений. Такие мероприятия не всегда эффективны и выполняются на свой страх и риск.

Устройство и отличия КПП с тросовым приводом

В отличии от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Для того чтобы понимать, как всё устроено, сравним стандартную КПП с маркировкой ВАЗ-2180 и новую ВАЗ-2181:

Основные элементы и комплектующие, которые сходят в устройство новой КПП можно увидеть на рисунках ниже:

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Таким образом, завод-изготовитель решил улучшить и модернизировать коробку переключения передач, которая была не надежная и имела достаточно много проблем. За счет новой улучшенной системы была уменьшена вибрация по кузову и ручки КПП. Передачи включатся, начали более четко, и пропали огромные люфты.

Каталожные номера и производство

Как известно, аналоги КПП выпускаются редко, а на отечественные автомобили тем более.

Поэтому, для коробки передач с тросовым приводом Лада Гранта существует один каталожный номер – 21810-1700012-00.
