Как разобрать цилиндр скутера

Как снять поршневую с двигателя скутера

Хочешь не хочешь но после нескольких тысяч пробега (бывает и после нескольких километров) поршневая скутера изнашивается и требует замены. К стати, на скутере двигатель которого вы видите на фото, поршневая «прошла» всего 700 километров и «крякнула». Это произошло из-за неправильной обкатки двигателя, основные правила обкатки двигателя подробно изложены в статье: Правильная обкатка двигателя скутера

Можно конечно снять поршневую не «выкатывая» двигатель с рамы, но это не совсем удобно, проще работать с двигателем когда он лежит на столе, тем более время затраченное на «выкатывание» двигателя с рамы удаётся с лихвой компенсировать за счет удобства и значит быстроты-качества ремонта.

Двигатель снят и полностью готов к работе

Снимаем глушитель, карбюратор вместе с впускным коллектором, снимаем также кожухи охлаждения и крышку клапанов. Откручиваем натяжитель цепи

Обратите внимание на следы подтекания масла между головкой и цилиндром (отмечено стрелкой), это происходит из-за деформации плоскости головки, еще чуть-чуть и прокладка прогорела бы, как устранить эту проблем- написано в статье: Доработка головки блока цилиндров двигателя скутера

Откручиваем четыре гайки на постели распредвала

Откручиваем два болта на головке

Снимаем постель распредвала, не потеряйте направляющие втулки их там две.

Снимаем цепь с звездочки распредвала и вынимаем распредвал из постели

Снимаем головку, при этом не теряем направляющие втулки постели клапанов (отмечены стрелками)

Клапана на этой головке так и «просят» притереть их, как это сделать написано в статье: Как притереть клапана ГБЦ двигателя скутера

В цилиндре также есть четыре направляющие втулки: две снизу, две сверху — не теряем их

Снимаем цилиндр и закрываем отверстия в картере тряпкой, старайтесь расположить тряпку так чтобы цепь легла именно на нее, а не грязный картер двигателя.

Круглогубцами вынимаем стопорное кольцо в бобышке поршня, выталкиваем поршневой палец и снимаем поршень.

Любителям тюнинга стоит открыть небольшой секрет: на двигатель 157QMJ можно установить поршневую большего рабочего объема 170 CC, такой тюнинг несомненно повысит мощность и динамику вашего скутера-проверенно. Как проделать такой тюнинг, написано в статье: Установка поршневой 170CC вместо стандартной 150CC на скутер

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Шаг 11

Для двигателей LC не забудьте заполнить систему охлаждения хладагентом

Однако в равной степени важно вентилировать систему охлаждения, потому что без нее воздух в трубах не позволит жидкости достичь надлежащего давления, а также максимальной температуры в 120 градусов Цельсия. Некоторые наборы цилиндров имеют подходящий винт, который позволяет вентилировать цилиндр во время заливки

В остальных случаях, когда двигатель запускается впервые, оставьте крышку радиатора или уравновешивающий резервуар открытыми примерно на 10 минут, пока термостат не откроется и жидкость не нагреется. Это позволит воздуху выходить из системы, обеспечивая надлежащее охлаждение нового двигателя.

Предлагаем вашему вниманию полезную видеоинструкцию по замене цилиндропоршневой группы на двухтактном скутере Honda Dio:

Теперь можно наслаждаться поездкой. Стоит помнить, что разные цилиндры имеют разный период обкатки: для чугунных цилиндров это около 500-1000 км, для алюминиевых цилиндров 200-400 км. При притирке двухтактного двигателя, в отличие от четырехтактного, хорошо налить в смесь масло высшего качества, то есть обязательно синтетическое масло. Во время обкатки можно добавить немного масла для улучшения смазки. Также стоит помнить, что двигатель не должен заглушаться на низких и средних оборотах потому что двигатели 2T создают резонанс только в верхнем оборотистом диапазоне.

Выпускная система

На рынке доступны несколько основных видов выпускных систем (то, что обычно называют глушителем): Стандартные (фабричные) глушители от «полуспортивных» моделей скутеров (таких, как Suzuki Sepia ZZ или Honda Dio ZX). Эти глушители обеспечивают некоторый прирост мощности двигателя практически без увеличения оптимальных оборотов мотора, в основном за счет улучшения наполнения цилиндра смесью и заострения моментной характеристики мотора.

Тюнинговые глушители, обеспечивающие прирост около 20% мощности за счет некоторого увеличения оптимальных оборотов мотора, что вызывает необходимость перестройки вариатора для обеспечения высокой приемистости (применением более легких грузиков и, иногда, более жесткой возвратной пружины). Ярким примером такого глушителя является LeoVinci SP3.

Тюнинговые глушители спортивного класса, обеспечивающие прирост около 50% мощности за счет существенного увеличения оборотов двигателя, и требующие для обеспечения высокой приемистости не только перестройки вариатора (применением более легких грузиков и, часто, более жесткой возвратной пружины), но и перестройки центробежного сцепления (применением более жестких возвратных пружин либо полной заменой сцепления на тюнинговое). Ярким примером такого глушителя является LeoVinci ZX (да и вообще вся серия спортивных глушителей LeoVinci).

Разумеется, увеличение оборотов мотора вызывает прирост максимальной скорости скутера (без изменения передаточного отношения заднего редуктора) пропорционально приросту оборотов. В общем случае, стандартные моторы скутеров имеют максимальные обороты около 7000 об/мин. Глушитель SP3 увеличивает их на 750-1000 об/мин, а глушитель ZX — на 1750-2000 об/мин, в результате если изначально Yamaha Jog бегала 70 км/ч, то с глушителем SP3 она станет бегать минимум 80 км/ч, а с ZX — 90 км/ч. Одновременно значительно улучшится разгонная динамика скутера.

Обкатка двигателя

Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.

Обкатка мотора скутера осуществляется следующим образом:

1. Скутер ставится на центральную подножку.
2. В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
3. На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
4. Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
5. Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.

После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.

По истечении процесса такой обкатки в обязательном порядке меняется масло.

Регулировка клапанов двигателя проводится каждые 500 километров пробега.

Как продлить жизненный цикл ЦПГ

Не рекомендуется водить скутер на максимальной скорости в течение длительного срока (особенно в жаркую погоду). Это может привести к тепловому прихвату, который приводит к деформации отдельных частей ЦПГ. В итоге скорость наивысшая транспортного средства будет недостижимой из-за потери давления внутри. При разборке конструкции прихват легко определяется по наличию подгорелых частей в виде языков. Потребуется настройка карбюратора, чтобы исключить образование отложений в глушителе и камере сгорания и общую потерю мощности.

Необходимо заливать качественное моторное масло, дающее положительный эффект:

• отсутствие шумов от двигателя;
• нет перегрева мотора при длительной работе;
• относительно чистый выхлоп и труба для выхода газов.

Лучший вариант – синтетическое масло, имеющее преимущество в экономичности, отсутствии нагара в подшипниках, отложений на днище поршня и других неприятных последствиях. Аналогично ответственно необходимо подходить к выбору топлива для скутера. Бензин стоит покупать 95 типа, который не приводит к детонации внутри камеры сгорания, повышая температуру двигателя.

После замены поршня на скутере можно начинать другие виды работ вроде покраски или смены других внутренностей. Обязательно проехать несколько сотен метров, чтобы убедиться в надёжности проведённой работы.

Как снять мотор со скутера?

Ставим скутер на центральную подставку, или в зависимости от модели скутера-снимаем нижний пластиковый поддон и подставляем под раму какой нибудь ящик.

Снимаем сиденье и подседельную емкость, снимаем трубку с сапуна, при необходимости снимаем и воздушный фильтр, откручиваем задние амортизаторы, в зависимости от модели скутера не всегда возникает необходимости снимать амортизаторы полностью, в моем случае я просто откручу нижние болты и подвяжу проволокой их к заднему брызговику.

На некоторых моделях скутеров, при снятия двигателя приходится дополнительно снимать задний брызговик.

Отсоединяем свечной колпачок, снимаем полностью карбюратор вместе с впускным коллектором, не забываем при этом закрыть впускной канал в головке.

Как потом подключить карбюратор к скутеру подробно написано в статье: Как поставить карбюратор на двигатель скутера

Откручиваем провод от стартера.

Откручиваем клемму массы от двигателя (отмечено.

Снятие двигателя скутера необходимо в ряде случаев, когда добраться к деталям силового агрегата, заменить их, произвести ремонт невозможно. В зависимости от марки скутера, некоторые модели позволяют проводить те операции, где в других моделях без демонтажа просто не обойтись.

Например, на скутерах Honda с вертикальным двигателем, замена поршневой производится без выкатывания двигателя, в то время как на скутерах Yamaha это просто необходимость. Рассмотрим поэтапно, как правильно снять двигатель скутера:

Установите скутер на центральную опору. Под центральную часть рамы подложите дополнительный упор, например, несколько деревянных брусков. Снимите сиденье скутера и подседельную емкость. В некоторых случаях может понадобиться снять боковой пластик. Это обеспечит нам доступ к топливной магистрали и электрическим соединениям бортовой сети. Отсоедините отрицательную клемму от вывода аккумулятора. Обработайте крепежные элементы, которые будут демонтироваться.

Для того чтобы разобрать двигатель китайского скутера — не нужно быть супер-механиком или не в меру одаренным человеком. Нужно прежде всего желание, аккуратность и наличие необходимого инструмента. Без хорошего инструмента к сожалению никуда. Есть конечно люди, которые ремонтирую скутеры при помощи лома и кувалды, но если делать для себя и надолго, то инструменты нужно использовать только хорошие. Если инструментов у вас нет, то лучше оставьте эту затею.

Инструменты

Большинство китайских четырехтактных скутерных двигателей можно разделить на два основных типа

Первый тип: двигатель 139QMB-серии. Данный двигатель очень популярен в странах СНГ и устанавливается на большинство китайских четырехтактных скутеров Второй тип: двигатель.

Для того, чтобы двигатель четырехтактного скутера работал отменно нужно всего три вещи: искра, топливо и компрессия. При поиске неисправностей следует придерживаться следующего правила – все проверяется постепенно, начиная от наиболее элементарных неисправностей и до ремонта основных частей мопеда.

Первое, что следует проверить – это наличие топлива в баке и в системе. Затем проверяем наличие искры. Двигатель не будет заводиться, если нарушено качество смеси, или если карбюратор забился.

Основные нарушения в работе двигателя

Если ключ зажигания не повернут, перегорел предохранитель или разряжена батарея, двигатель не будет подавать признаков жизни. Поэтому, прежде чем переходить к глобальному ремонту, следует проверить данные причины.

Стартер проворачивается, но двигатель не заводится.

Возможные причины – пробита свеча, засорился карбюратор, не поступает топливо в систему.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт. >> Ремонт скутера. Четырехтактный двигатель — разборка и сборка

ООО «Мир Автокниг»

РАЗБОРКА

Блок «двигатель-трансмиссия» извлечен из рамы скутера (см. с. 109 «Силовой агрегат — снятие и установка»).

1. Сливаем масло из двигателя (см. с. 75 «Моторное масло — замена»). ( Если не планируется разбирать картер двигателя (извлекать коленчатый вал), масло из двигателя можно не сливать )

2. Пассатижами снимаем пружинный хомут с шланга отвода картерных газов.

3. Снимаем со штуцера крышки головки цилиндра шланг отвода картерных газов.

4. Отворачиваем болты крепления крышки головки цилиндра.

Внимание!

Перед снятием крышки головки цилиндра подставьте под нее емкость для сбора масла. В головке цилиндра всегда скапливается некоторое количество масла, которое выльется при снятии крышки.

Техническое обслуживание – важнейший аспект эксплуатации мототехники

Любая деталь мопеда либо мотоцикла имеет свой ресурс эксплуатации, заложенный компанией производителем. Однако на их надежность влияет много факторов, которые могут снизить сроки их потенциального срока эксплуатации.

Среди основных причин, которые приводят к преждевременному выходу из строя деталей и узлов являются несвоевременная замена масел и тормозных жидкостей, применение некачественного бензина, несвоевременная чистка и замена фильтров, экстремальный стиль езды. В руководстве по эксплуатации четко прописаны рекомендуемые марки применяемых расходных материалов и сроки их замены. Соблюдение правил эксплуатации является отправной точкой, гарантирующей долговременную работу мототехники.

Если вы, по каким-то причинам самостоятельно не можете выполнить техническое обслуживание мопеда, мотороллера, мотоцикла или другой мототехники, то всегда можете обратиться к нам согласно контактных данных.

Вы получите квалифицированную техническую поддержку с выполнением работ по подбору и замене расходных материалов, к которым относятся масла и смазки, тормозные жидкости и фильтра. Все работы выполняются на высоком профессиональном уровне, позволяющем произвести техническое обслуживание и ремонт самых труднодоступных узлов.

Как установить поршень на скутер?

Одна из наиболее серьезных поломок скутера заключается в выхода из строя цилиндро-поршневой группы, что сразу же делает скутер нерабочим. Именно ЦПГ скутера отвечает за его движение, малейшая поломка приведет к невозможности дальнейшего движения. Именно поэтому если вы столкнулись с нерабочей поршневой, тут же беритесь за ее ремонт.

Вообще любая ЦПГ имеет определенный срок жизни, с определенным пробегом ее износ увеличивается и покупателю придется проводить замену детали. Часто достаточно заменить поршень, но иногда случаются более серьезные проблемы. Где придется менять поршень, кольца и цилиндр. В зависимости от модели скутера и производителя установка может немного отличаться, но мы рассмотрим основные действия. Также поршневые скутера могут отличаться по мощности, но это никак не влияет на процесс замены.

Снятие ЦПГ

Если вы не знаете, как правильно установить поршень на скутер 2т или 4т, первым делом снимите старую деталь. Добраться до поршневой группы непросто, придется разбирать скутер, и иногда снимать пластик. Вообще действия по замене ЦПГ происходит следующими действиями:

1. Снятие двигателя, отсоединение проводов;
2. Удаление старого поршня;
3. Установка новой детали согласно требованиям;
4. Аналогичная сборка двигателя и подключение электрики и шлангов.

После того как вы отключили всю проводку и убедились, что -масло и -бензо шланг закрыты, снимите двигатель. В разных моделях скутера снятие двигателя может быть разным, поэтому действуйте по ситуации. Получив готовый двигатель начните снимать пластмассовый кожух цилиндра, он защищает ЦПГ от внешней грязи, пыли и т. д. Следующий этап — снятие головки цилиндра. В зависимости от типа скутера (2т или 4т) головка может быть более сложной, 4т скутера также имеют клапана, которые потом придется настроить. Но процедура снятия головки происходит откручиванием 4-х гаек.

Важно: гайки нужно откручивать постепенно, методом хрест-нахрест. То есть как изображено на картинке ниже. В противном случае вы сорвете резьбу и поршневая повредиться

Это также касается установки поршневой, гайки затягиваются также

В противном случае вы сорвете резьбу и поршневая повредиться. Это также касается установки поршневой, гайки затягиваются также.

Дальше придется снять цилиндр, в некоторых случаях сделать это проблематично из-за большого образования нагара или дефекта поршня. Если цилиндр целый, но неисправен поршень, приступаем к замене поршня. Как правильно установить поршень на скутер

Замена поршня предполагает ряд трудностей, ведь в комплекте с поршнем будет еще несколько основных деталей. В комплекте вы найдете стопорные кольца, палец и несколько колец (зависит от скутера — 2т или 4т). В 2-х тактных скутерах обычно ставят только два кольца, они компрессионные, третье тонкое кольцо практически не нужно, но рекомендуем поставить его под нижнее кольцо для подпружинивания. В случае с 4-х тактными мопедами есть три основных кольца, два из них компрессионные, третье маслосъемное.

Сборка колец представлена на основе 2т скутера, он имеет более простую конструкцию. Итак, наденьте два кольца на поршень, после возьмите палец и вставьте его в отверстие коленвала так, чтобы поршень надежно держался. Обязательно закрепите палец стопорными кольцами с обеих сторон, это нужно чтобы палец не вылез в процессе эксплуатации. Также стопорные кольца не должны торчать, они должны плотно лечь в специальное отверстие

Важно: устанавливать поршень нужно именно стрелкой (или надписью ЕХ) к выхлопной трубе, иначе вся процедура будет бесполезной. Следующий этап — установка цилиндра на поршень. Установка цилиндра

Установка цилиндра

Эта процедура достаточно сложная, ведь надеть цилиндр на поршень нужно идеально. Первым делом не забудьте поставить прокладки с обеих сторон, они есть как в комплекте с ЦПГ, так и покупаются отдельно. Прокладок обычно две, одна ставиться вниз между цилиндром и двигателем, вторая устанавливается между цилиндром и головкой. После установки нижней прокладки постарайтесь надеть цилиндр так, чтобы кольца сошлись в канавке. Для этого во время установки цилиндра достаточно прижать кольца, предварительно смазав цилиндр и поршень маслом.

Дальше наденьте прокладку и закрепите головку гайками. Затягивать гайки нужно в крестовом порядке. После проверьте кикстартером работу поршня, если установка прошла успешно, поршень должен ходить по цилиндру равномерно и иметь ощутимую компрессию.

Вот и всё, собирайте скутер в обратном порядке, подключайте все провода и шланги.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Вам будет интересно:Шины Mishlene: история бренда, популярные модели

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Как поставить поршень на скутер: снимаем старый, устанавливаем новый

Добраться до цилиндра поршня будет легко, если следовать инструкции. Начинать нужно со снятия облицовки скутера из пластика, после чего отключить провода. Масляный шланг отсоединяется, а сам мотор снимается благодаря откручиванию крепёжных элементов

Накладку из пластика следует отложить подальше, чтобы не раздавить её вследствие неосторожного движения

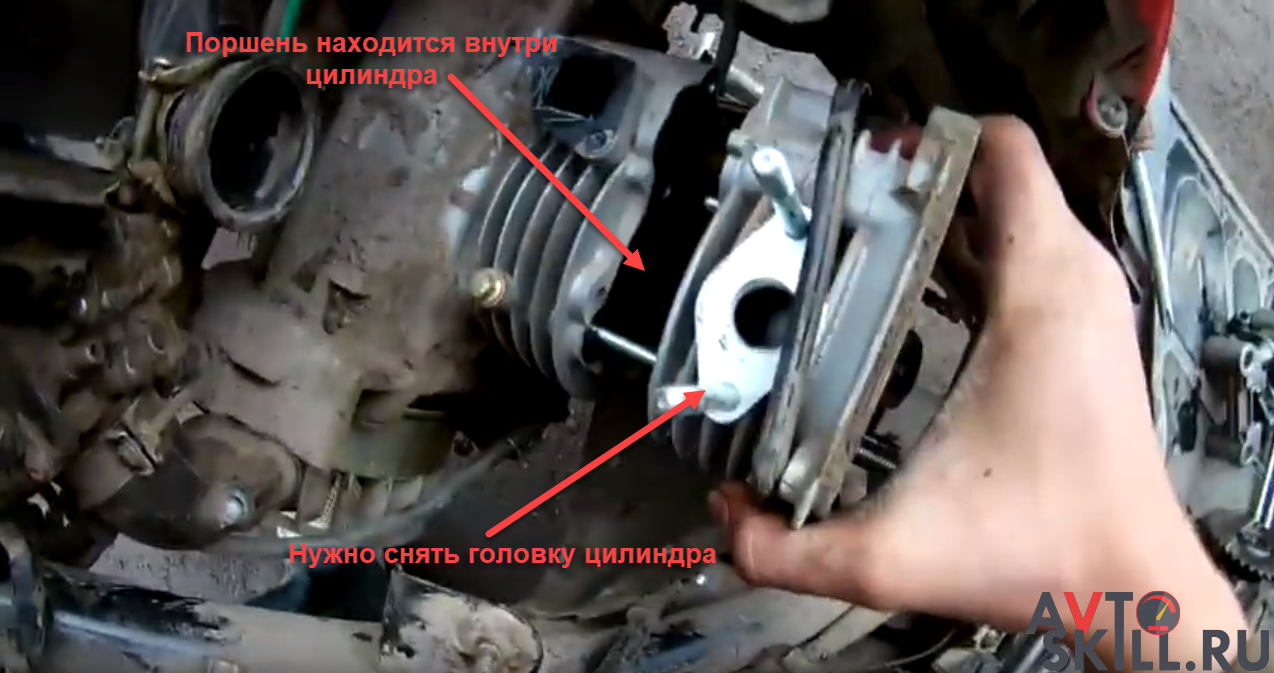

Чтобы добраться до поршня по итогу нужно снять головку цилиндра, а затем и сам цилиндр

Демонтаж самого поршня осуществляется в такой последовательности:

1. снимаются болты крепления ЦПГ вместе с головкой и прокладкой. Каждый болт нужно откручивать способом «крест-накрест» (по диагонали), чтобы не повредить резьбу – установка поршня обратно требует использования того же метода. Это же исключит и раскручивание без участия владельца;
2. непосредственно демонтаж цилиндра движениями вверх – если не получается вытащить, рекомендуется постучать лёгким деревянным предметом. Изделие может застрять из-за отложений, указанных выше;
3. поворот коленвала для максимального подъёма поршня. Обязательно закрывается отверстие картера тряпкой, чтобы внутрь не попала грязь;
4. нужно убрать стопорное кольцо для того, чтобы снять палец поршня;
5. при заеданиях нужно применить жидкость для устранения нагара. Альтернатива – средство для чистки карбюраторов. В итоге после размокания весь налёт легко снимается, аналогично с кольцами;
6. очистка канавок колец.

Пошаговое видео о том, как снять поршень со скутера:

Потребуется осмотреть игольчатый подшипник на наличие следов горения, свидетельствующих об износе детали. Если они есть, смена обязательна немедленно. Монтаж нового ЦПГ будет эффективным недолго при отсутствии должного ухода.

Игольчатый подшипник

Также следует обращать внимание на следующие факторы:

• при наличии смещения иголок внутри обоймы изделие в целом непригодно;
• нарушение геометрии также свидетельствует о необходимости замены;
• не должно быть большого люфта при перемещении в верхней головке шатуна. В нормальном состоянии подшипник просто перемещается свободно.

В результате смены игольчатого подшипника можно занять установкой нового поршня для скутера. Монтаж осуществляется в обратном порядке. Надо учитывать несколько особенностей процедуры:

• каждый новый экземпляр поршня дополняется двумя кольцами (стопорные), позволяющими надёжно зафиксировать конструкцию. Для четырёхтактных моторов количество колец – уже три из-за наличия маслосъёмного кольца;
• всё надо ставить так, чтобы кольца и цилиндр сходились в канавке для надёжной работы при любых нагрузках;
• не стоит ставить пластик обратно до проверки работоспособности скутера;
• верхняя часть цилиндра обозначается словом «IN» на крышке – так не получится перепутать направление;
• надпись «EX» (выхлоп) на крышке должна быть направлена в сторону выпускного окна. Другой вариант – нарисована стрелка (она обозначает одно и то самое). Данный фактор зависит от конкретного производителя скутера.

Ремонт может быть осуществлён при помощи специального набора, где есть все необходимые инструменты:

• съёмник поршневых колец (клещи);
• устройство для чистки канавки поршня;
• отвёртка Г-образная.

Всё это можно найти и отдельно. Главное – соблюдать размеры, которые подойдут конкретной модели скутера.

Пошаговое видео о том, как установить новый поршень на скутер:

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.
