Подъёмник в гараж траверса на смотровую яму своими руками

Перфорированный профиль

Крепежные элементы – необходимый компонент монтажа инженерных систем. Траверса монтажная представляет собой профилированное изделие из оцинкованной стали. Для соединения отдельных элементов между собой на траверсе сделана перфорация из отверстий различных форм и размеров. Наличие такой перфорации позволяет обойтись без утомительного сверления и выполнять винтовые соединения в различных направлениях.

Форма и размер профиля, толщина металла таких изделий выбираются для каждой конкретной ситуации. Наиболее часто употребляются C-образные прямоугольные профили — из них, например, делаются перекладины, на которые опираются короба вентиляционных систем, — такие перекладины легко регулировать по высоте. Существуют траверсы с Z, L, U-образными профилями. Поперечное сечение траверсы выбирается таким образом, чтобы было достигнута наибольшая прочность изделия на изгиб и растяжение.

Состав проекта

Название	Размер
kalmyku.dwg	117 KB

Как изготовить гаражный кран-гусь своими руками

Всем привет )В общем давно хотел приобрести такую штуковину себе в гараж, но цена останавливала, а сейчас так вообще …жакам или лебедкой не очень удобно и поэтому приходилось таскать все это дело в руках, особенно было тяжко когда сам в гараже )))ну и поэтому решил сделать этот кран из того что валялось во дворе )кстати ни каких сложностей не возникло, проще простого, правда осталось покрасить и приделать колесики, но это после того как зальётся пол .

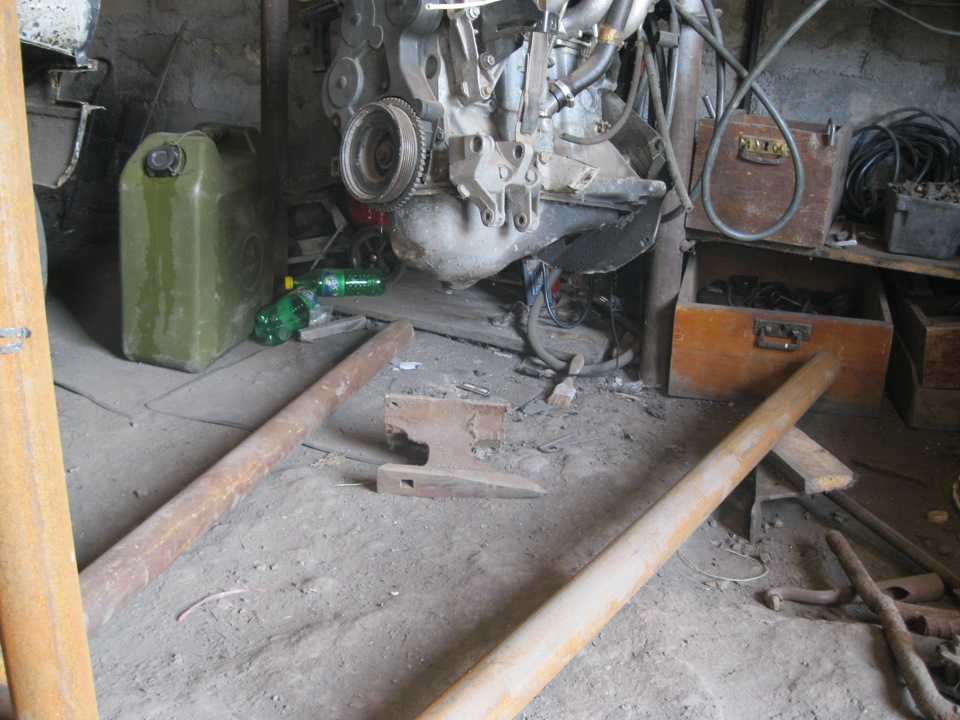

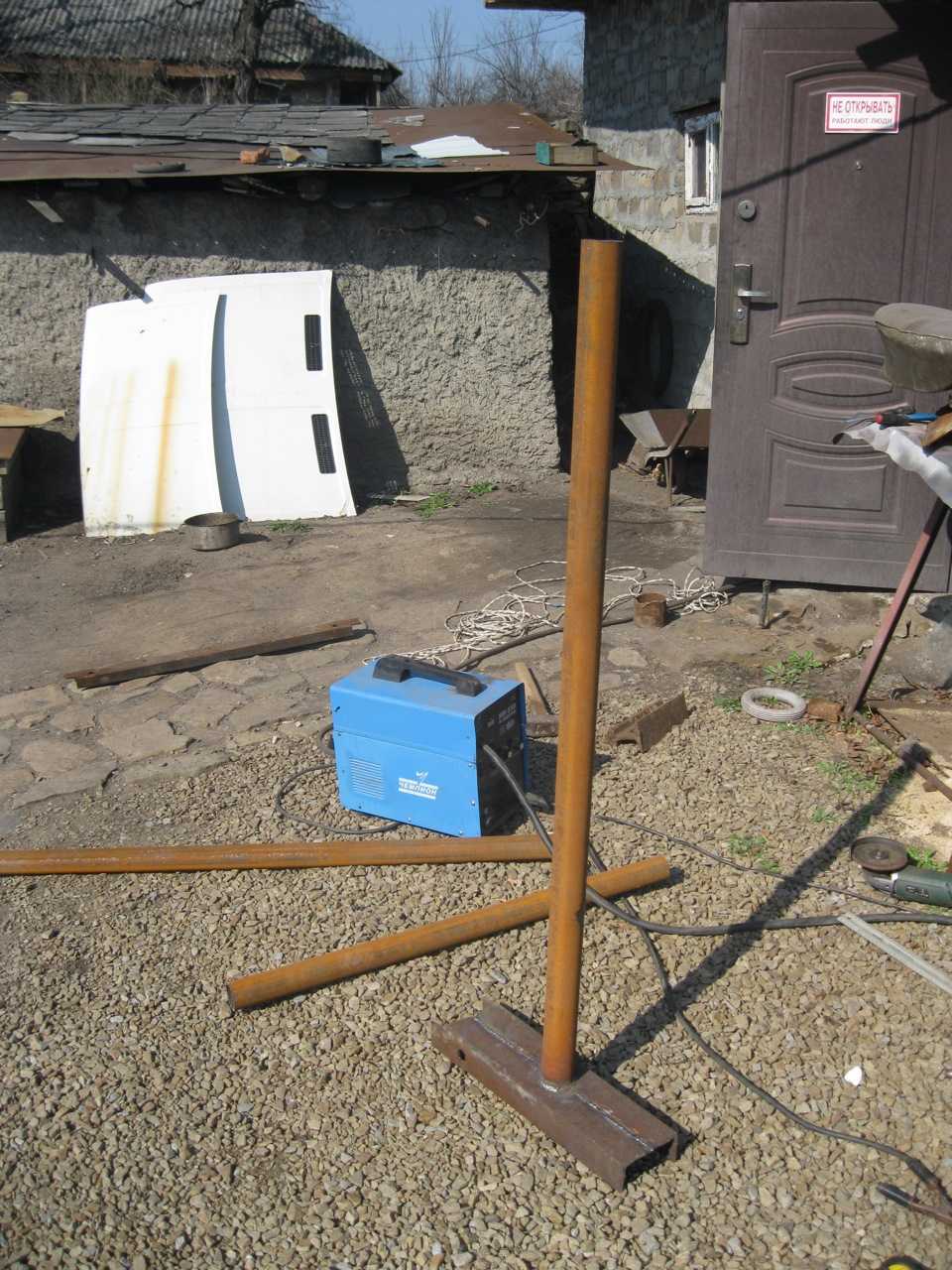

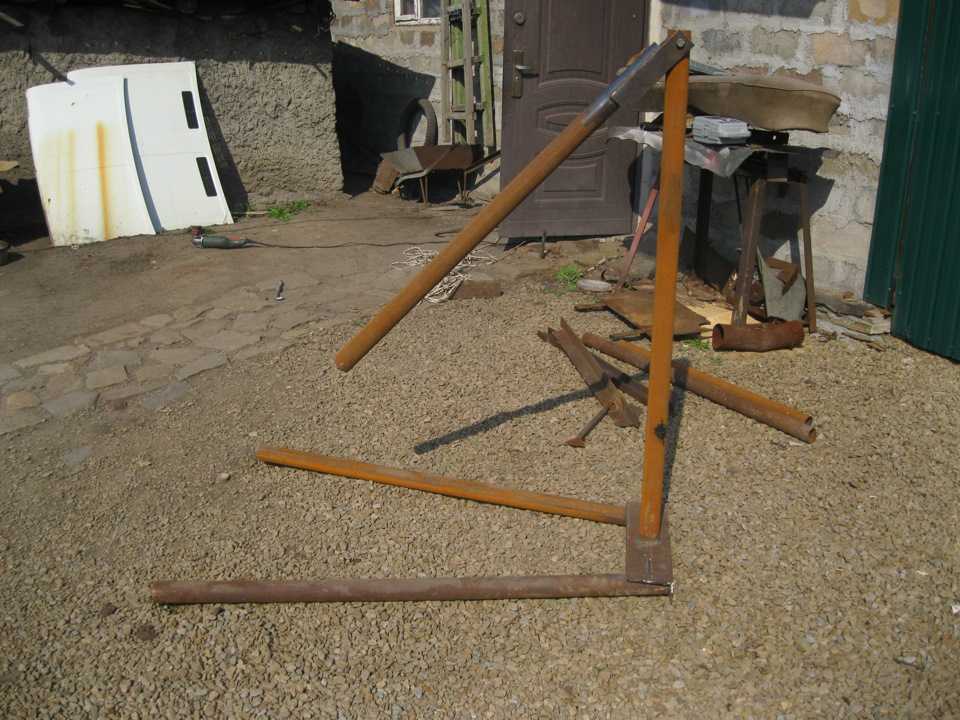

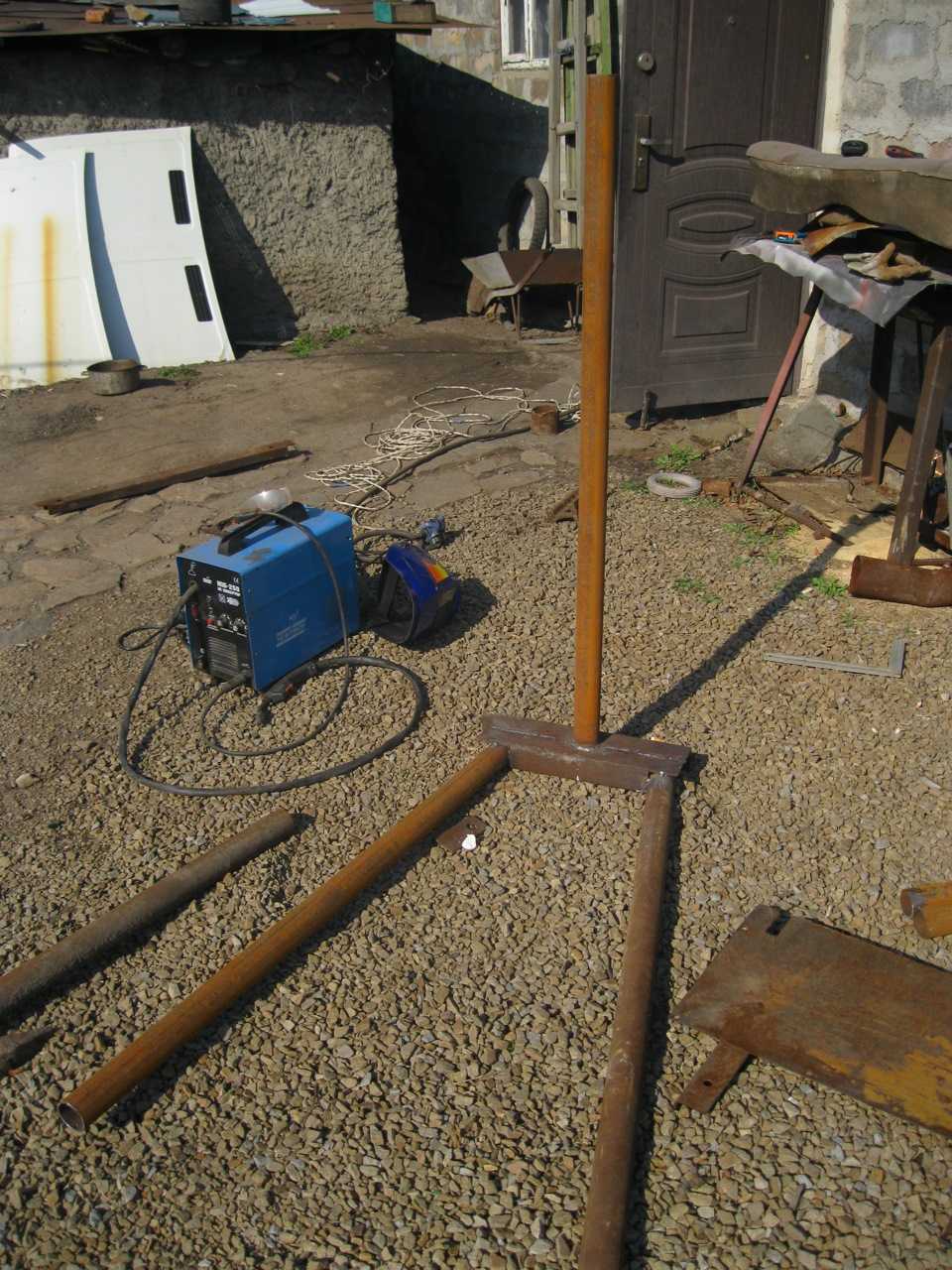

фото процесса изготовления

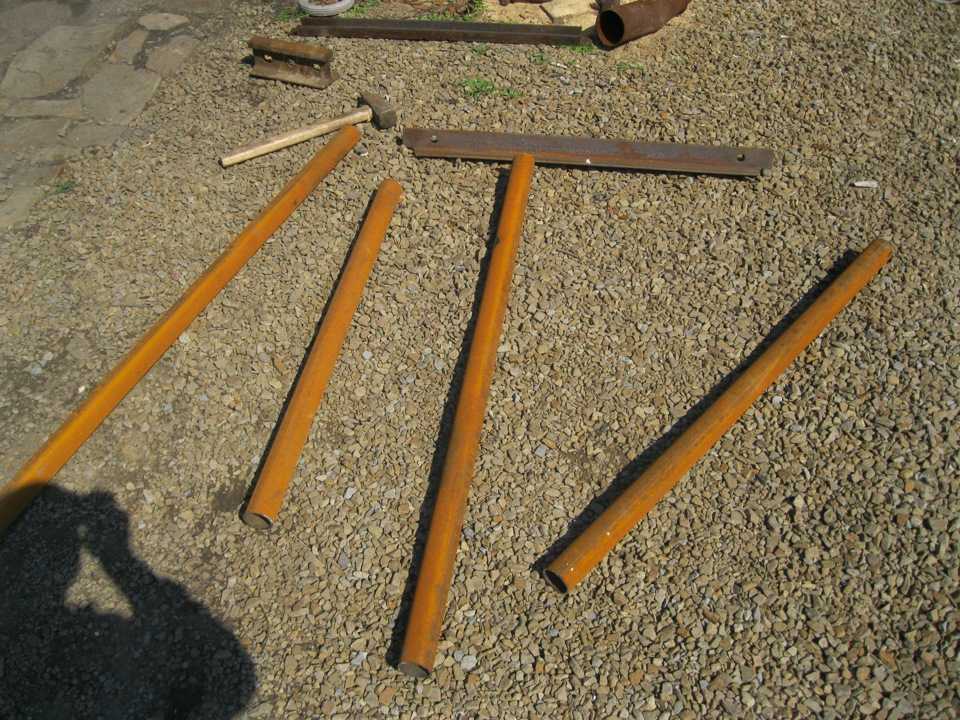

режим по размерам трубы и уголок

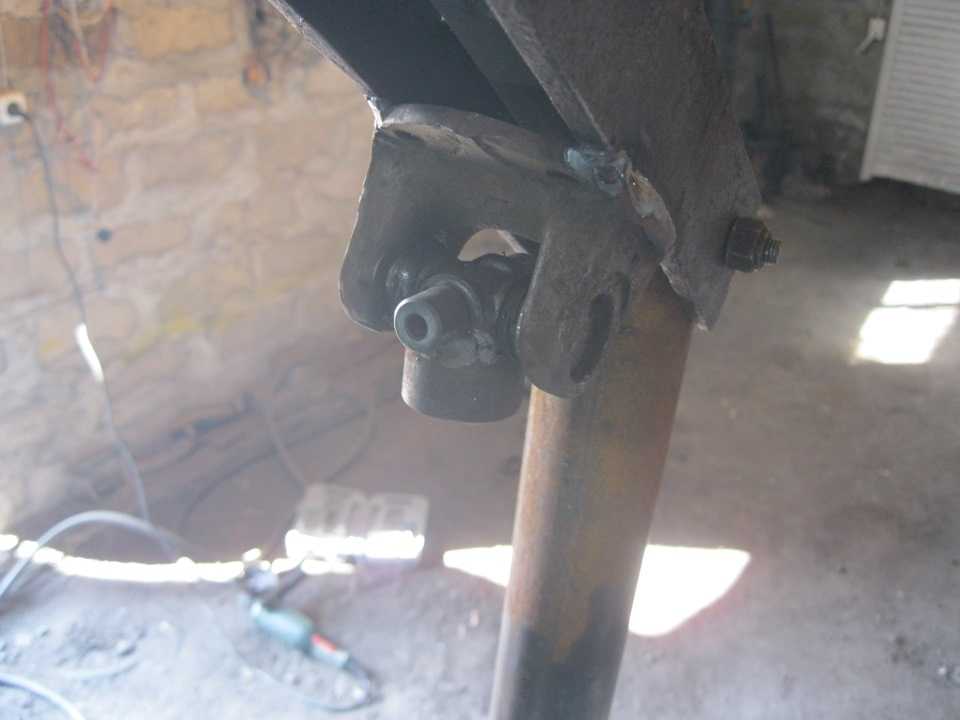

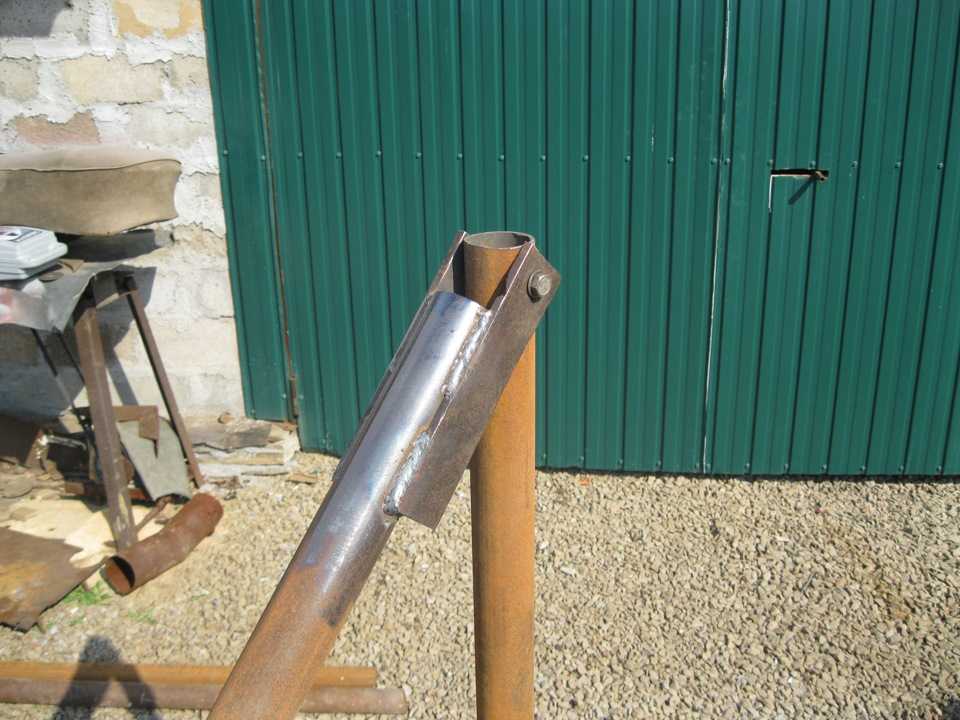

в качестве верхнего шарнира использовал крестовину кардана и хвостовик

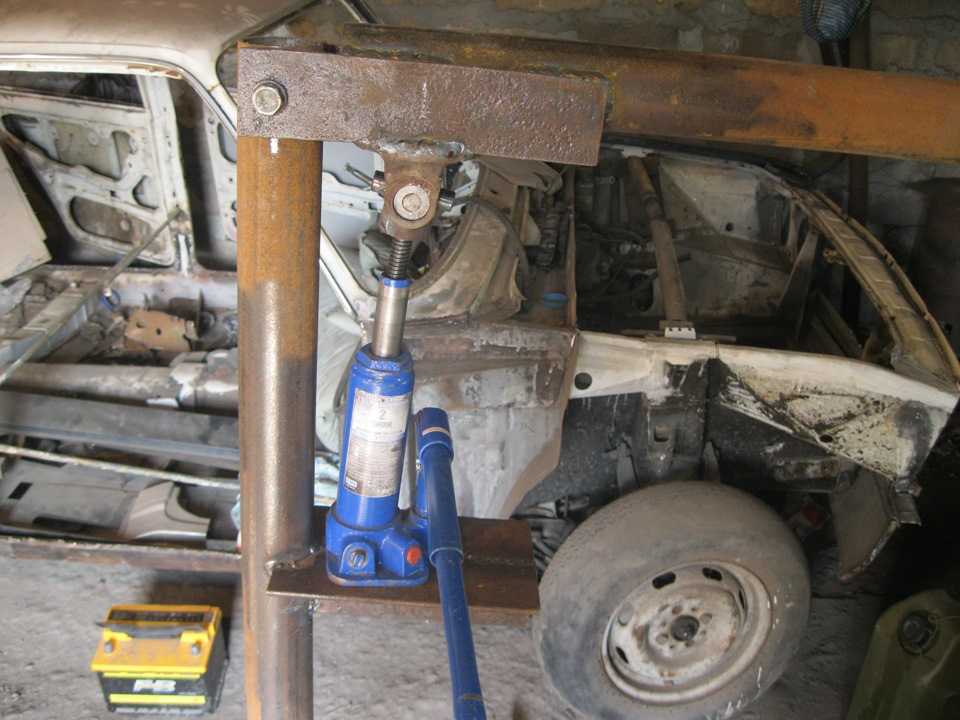

при тестах заметил что домкрат идет на перекос и думал сделать подобный шарнир и снизу домкрата, но после нескольких снятий и установок двигателя в подкапотное пространство проблема исчезла так как там необходим не такой уже и большой ход домкрата и перекос практически исчез

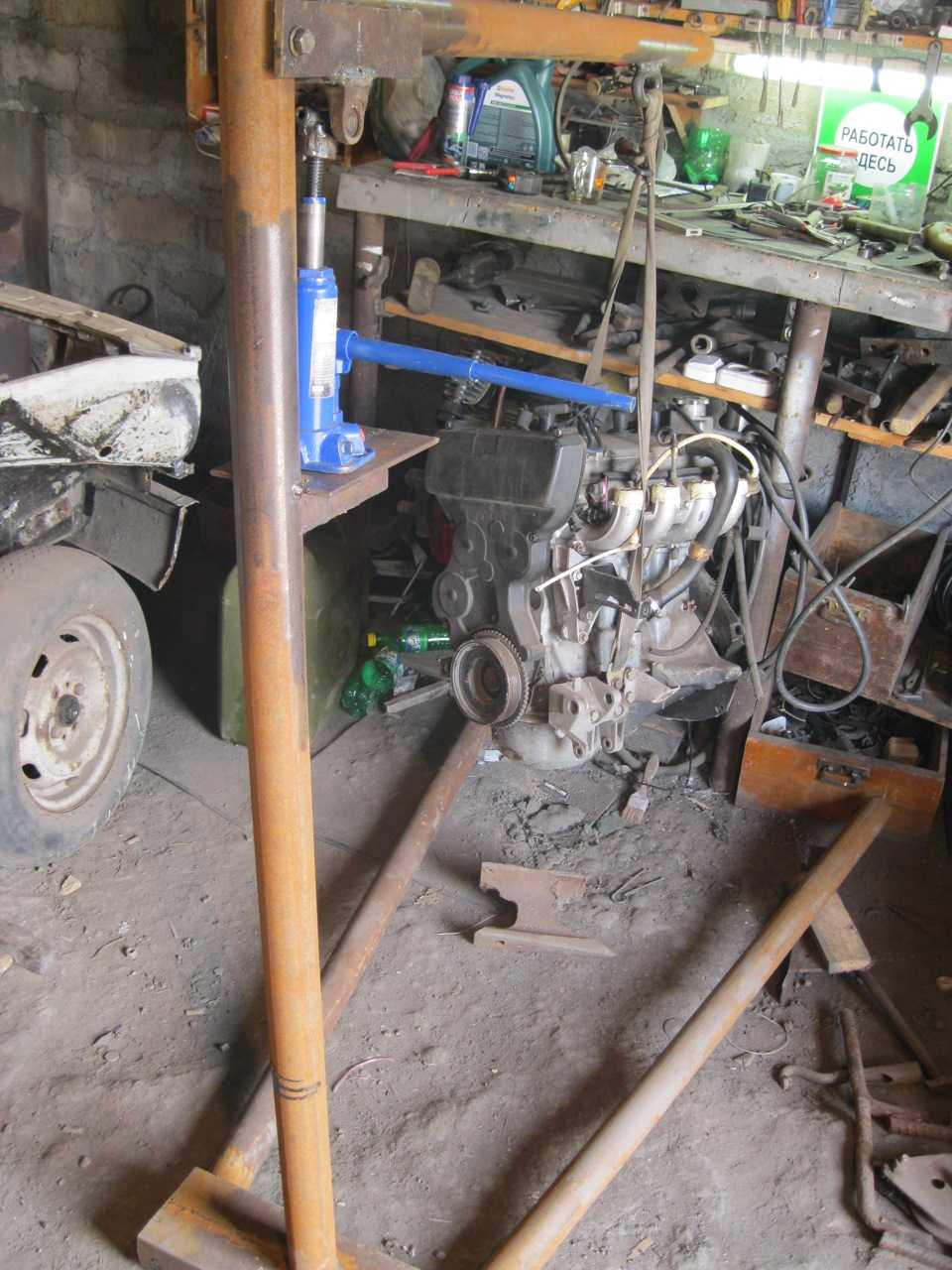

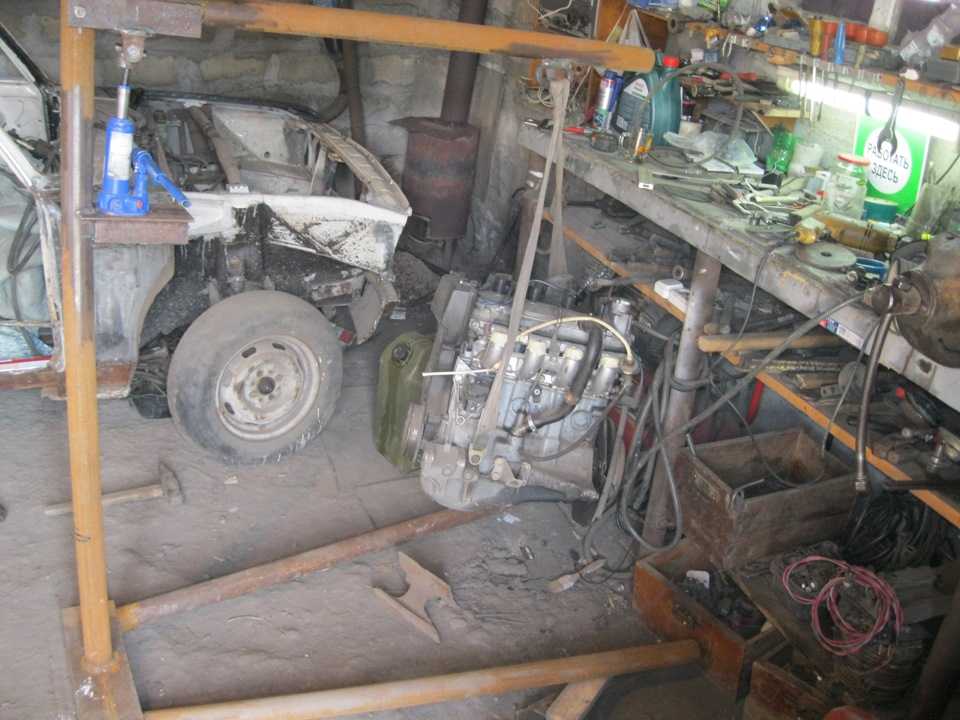

вроде работает)

ну и небольшое видео работы

домкрат на две тонны тяжеловато тянет в дальнейшем заменится на более мощный

Источник

Обзор на самодельный гидравлический подъемный кран!Снятие и установка двигателя в авто в две руки!!!

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?

На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.

Важно! Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
Освободить систему охлаждения от антифриза.
Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
В большинстве случаев требуется снять крышку капота.

Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.

Свободное скачивание на сегодня

Обновление через: 1 час 56 минут

Подвеска автобуса маз

Автоматизация ЦТП

Турбодетандер ДТ- 0.75_20- 1

Чертежи 2-этажного КПП

Как установить подходящие размеры ямы

Готовая яма должна быть не только удобной, но и безопасной. Вот почему перед тем, как начинать работы, специалисты советуют изучить грунт под гаражом. Именно это позволит вычислить более или менее подходящую глубину.

Если грунт позволяет строить, необходимо составить проект будущего котлована. Четкие размеры по ГОСТ не установлены, ведь параметры в каждом случае свои. Даны лишь отдельные рекомендации в качестве ориентиров.

Если воды располагаются глубоко, рекомендуется вырыть яму глубиной около двух метров. Для более точных расчетов к росту пользователя необходимо прибавить до 30 см.

Ширина вычисляется соответственно с колесной базой транспорта – она должна быть более узкой, чтобы не создавать риска падения машины в яму.

Что касается длины смотровой ямы, она должна быть приблизительно на метр-полтора больше, чем длина автомобиля. Так работать будет гораздо удобнее.

При обустройстве смотровой ямы допускается делать в стенах несколько небольших углублений. Они в дальнейшем будут использованы для хранения инструментов или деталей, а также для внутреннего освещения. Но ниши не должны быть чересчур глубокими. Габариты должны контролироваться соответственно с размером ламп и количеством инструментов.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

сварочный аппарат для соединения железных компонентов;
сверла;
дрель;
рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

стельные уголки шириной восемь сантиметров;
железные плиты, толщина которых должна быть 1-2 сантиметра;
редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата

Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок

Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Инструкция по эксплуатации и ТБ

При въезде автомобиля на яму траверсу выравнивают по опорным точкам, регулируя вылет крыльев и высоту упоров. Далее производится блокировка катков. При снятом домкрате устанавливается штанга-толкатель, которая поджимается винтовым штоком домкрата. Далее усилием гидравлики траверса поднимается на нужную высоту, и подъёмник блокируется шпильками.

Если домкрат не обеспечивает нужную высоту подъёма, его сливают, оставляя блокировочные шпильки для временного упора. После этого штанга меняется на более длинную и производится подъём в более высокое положение. Для большинства ситуаций нужен комплект максимум из 2–3 штанг разной длины, которые стыкуются со штоком домкрата переходной втулкой.

Спуск автомобиля производится в обратном порядке: сначала удаляются блокировочные пальцы, затем сливают домкрат. Если использовалась удлинённая штанга, спуск производится с промежуточным положением для замены толкателя. При необходимости переместить автомобиль вдоль ямы его нужно опустить до уклона не более 3–5°, затем убрать клинья из-под катков и перекатить подъёмник вручную или с помощью небольшой лебёдки. Такая конструкция допускает полноценное безопасное поднятие автомобиля с двух сторон, однако для этого рекомендуется продумать систему жёстких связей между обеими площадками, например, с помощью длинных резьбовых шпилек.

Ямный гидравлический домкрат своими руками

Любительский и профессиональный ремонт автомобилей, требует специализированного оборудования, к которому однозначно относится траверса. Этот узкоспециализированный ямный домкрат, оказывает колоссальную помощь механикам на СТО и в мастерских.

В бытовом сегменте, это оборудование распространено гораздо меньше, и встретить его можно в гаражах разве что истинных автолюбителей. Профессиональная направленность и стоимость в десятки тысяч рублей, делают такой подъемник не самым рентабельным приобретением, однако при желании можно сделать домкрат ямный гидравлический своими руками, из обрезков металлопроката.

Измерительные приборы, напильник, тиски и прочие вспомогательные инструменты, без которых не обойдется процесс такого размаха, перечислять не будем. Если решили взяться за столь серьезный проект, значит подобные полезные мелочи у вас имеются.

Требуемые материалы:

Уголок 63х63х5 Для опорной площадки (2 шт / 900 мм, свариваются в квадрат сплошным швом) Для верхней части каретки (2 шт / 674 мм) Для основы под ролики (2 шт / 350 мм)

Профильная труба 40х40х4 Доп. усиление опорной площадки (630 мм) Направляющие (2 шт / 300 мм) Профильная труба 50х50х4 – для направляющих (2 шт / 120 мм)

Швеллер 10П Для боковин каретки подъемника (2 шт / 350 мм) Для основания каретки (674 мм)

Натяжные ролики ГРМ – для перемещения конструкции вдоль ямы (4 шт)

В качестве подъемного устройства, в данной конструкции можно использовать любой бутылочный домкрат подходящей грузоподъемности.

Все материалы и размеры представлены в качестве примера и не претендуют на абсолютную истину. Каждый конструирует по мере своих возможностей, из того что имеет, и как считает нужным. Данный пример показывает, что для такой ширины ямы можно сделать так и из таких элементов. Основываясь на этом, можно сделать под себя, упростить или модернизировать. Все зависит от навыков и поставленных целей.

Для повышения удобства и увеличения функциональности можно оснастить свой самодельный гидравлический домкрат регулируемыми лапами, выдвигающимися из опорной площадки. Поскольку лапы примут на себя всю нагрузку, выполнены они должны быть из толстостенного профиля, от 5 мм, и заходить в опорную площадку без видимых люфтов. По желанию, можно выполнить удобные пазы для мягких подушек упора, из толстостенной трубы или иной подходящей металлической части.

Увидеть вышеописанную ямную траверсу своими глазами, в разборе, со всех ракурсов и с полезными комментариями автора, вы можете в следующем видеоролике.

Финальный обзор ямного домкрата на своем рабочем месте с захватом дополнительных нюансов организации образцового рабочего пространства. Не менее полезная информация для любителей данной темы.

Инструменты и материалы для самодельного домкрата

Для того чтобы изготовить домкрат, должен быть подходящий инструмент. Первым делом это сварка, поскольку с её помощью будет происходить сборка. Желательно, чтобы это был полуавтоматический аппарат с углекислотой. Тогда швы получатся гораздо ровнее и не будет лишнего шлака

Второе, что не менее важно, это болгарка. Хорошо, если в ассортименте есть и маленькая, и большая

С их помощью вы будете вырезать заготовки из стали. Также понадобится дрель, ведь придётся проделать не одно отверстие. Чтобы с лёгкостью обрабатывать железные детали, обязательно нужно электрическое точило. Оно является ключевым в процессе подгонки. Кроме этого желательно иметь ещё ручные инструменты: напильники, надфили, бруски, молотки, отвёртки, рашпили, лерки с набором метчиков, кувалды, тиски и т.д. Чем больше под рукой будет приспособлений, тем проще покажется процесс изготовления.

Чем больше имеется инструментов в наличие, тем легче и лучше получится домкрат

Токарный станок в любом деле является отличным помощником, но не у каждого он есть. В принципе можно справится и без него, но если у вас в гараже или мастерской стоит такой агрегат, то получится намного быстрее. Ведь с помощью фрезерной установки легко выточить или обработать любую деталь. Например, болт или прут. В общем, свой станок будет очень кстати.

Стоит также поговорить о материале. Его можно купить на рынке или в пункте приёма металлолома. Второй вариант намного дешевле, поскольку на приёмах лома весь металл ржавый и побитый. Для эксплуатации он не годится, но в качестве донора самое то. Желательно, конечно, побольше всего закупить. Ведь в зависимости от того, какой домкрат вы хотите, могут понадобиться дополнительные механизмы или крепления, которые самому изготовить не удастся. Поэтому будьте готовы к приобретению некоторых комплектующих на рынке.

Пневматический домкрат своими руками

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:

Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.

В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

Принцип работы самодельного пневматического домкрата

Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

Улучшенный пневмодомкрат на колесиках

Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:

Что почем

Оцинкованный профиль – траверса – это лишь один компонент даже самой простой конструкции, поэтому оценить затраты на все комплектующие для монтажа трудно. Сколько может стоить траверса? Цена погонного метра профиля 27х18 – в среднем составляет 50-60₽, профиля 38х40 – 100-120₽.

Трудно выяснить размер возможной экономии при использовании подобного оборудования: качественный профиль в комплекте с прилагаемой системой крепежа от одного брендового производителя — гарантия быстрого и надежного монтажа, а траверса монтажная из очень бюджетного профиля, но имеющего противокоррозионное покрытие низкого качества может потребовать дорогостоящих переделок спустя короткое время. В чем можно сэкономить в данном случае?

Работы в гараже

Автомобиль требует от своего хозяина непрерывного внимания, заботы и умения. Мотор должен работать без перебоев в разных режимах и в любую погоду. Ходовая часть − обеспечить перемещение в пространстве по любой дороге и на любой разумной скорости. Приборы − давать точную информацию о состоянии машины. Салон − всегда быть чистым и комфортным. А внешний вид автомобиля должен быть безупречным, ибо он даёт первую характеристику своему хозяину.

И для удовлетворения всех этих требований автовладелец должен обладать соответствующими знаниями и умениями:

понимать, как работает двигатель;
разбираться в электрике;
уметь налаживать ходовую часть;
разбирать и собирать трансмиссию;
и многое-многое другое.

На одном энтузиазме здесь не выехать. Необходимо иметь соответствующие работе инструменты и оборудование. А для того чтобы иметь возможность добраться до любой точки автомобиля, надо иметь либо смотровую яму, либо подъёмник, либо и то, и другое одновременно.

Особенности конструкции и принцип работы

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

снятия двигателя;
подъема балок, мостов;
перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

Чем снять двигатель с автомобиля?

В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.

Гусь для снятия двигателя своими руками

Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.

Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.

Гусак применяется как в гаражных условиях, так и в небольших сервисах.

Подъемник для снятия двигателя своими руками

Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.

При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.

Лебедка для снятия двигателя своими руками

Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.

Есть два варианта конструкции:

Передаточный механизм с барабаном, который подвешен к потолку.
Лебедка закреплена на полу, под потолком закрепляется шкив.

Особенности снятия различных конструкций моторов

Продольное расположение.
Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.

Поперечное расположение.
Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.

Гибридные системы и электромобили.
Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.

Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.
