Особенности и варианты исполнения

Трёхместная (для людей средней комплекции и роста) низкая кабина расположена над двигателем, и приварена к жёсткой многосекционной раме из стального профиля, колёсная база короткая, а ширина минимальная. Компоновка автомобиля выполнена очень удачно. Она делает его лёгким, быстрым, маневренным, с превосходной управляемостью. Руль поворачивается легко, без значительных усилий. Встраиваться в транспортный поток просто и легко – турбодизель сообщает машине хорошее ускорение, и разгон выходит неожиданно лёгким, сопровождаемым бодрым посвистом турбины.

При повороте ключа не раздаётся характерного рыка дизельного двигателя: только незначительная вибрация. Это несмотря на то, что наддувный дизель расположен прямо в кабине – под подушкой пассажирского сиденья. Значительная загрузка практически не сказывается на динамике и управляемости машины. Малые габариты позволяют водителю ощущать себя как в легковой машине.

Облегчают развозную работу в городских условиях также низкая погрузочная высота (разгружать и загружать автомобиль с погрузочной высотой 800 мм так же нетрудно, как взять что-то со стола) и ширина грузовой платформы (она практически не выступает за габариты кабины). Полутора- и двухкабинные версии Портера на наших дорогах – большая редкость: ТагАЗ выпускал только однокабинники.

Есть у Porter’а, выпускаемого в Южной Корее, также и более тяжёлая модификация, грузоподъёмностью 1250 кг вместо 950 кг. Она отличается двускатной ошиновкой, с задними колёсами уменьшенного диаметра. Полную нагрузку Hyundai Porter принимает уверенно, и на его ходовых качествах загруженность практически не сказывается, только улучшается плавность хода.

Самые популярные варианты исполнения грузовика:

• бортовая платформа + тент;
• фургон обычный или изотермический;
• рефрижераторный фургон;
• кран-манипулятор;
• мини-подъёмник.

Кабина Hyundai Porter

Салон Хёндай Портер не блещет дорогими и высококачественными материалами, однако собран очень добротно, без зазоров и щелей. Оформление интерьера выдержано в простой и лаконичной стилистике, несколько уже устаревшей, по современным меркам. По качеству отделки грузовичок более напоминает не грузовые, а легковые автомобили эконом-класса. Пластик бюджетный, но не «дубовый», достойного качества. Обивка сидений – также весьма добротная, как по качеству материала, так и по исполнению.

Рабочее место водителя организовано грамотно. Комбинация приборов хорошо читается. Все органы управления скомпонованы удобно и доступно, сидение и рулевая колонка регулируются в достаточных диапазонах, а в качестве дополнительной опции предусмотрена даже подсветка замка зажигания

Звукоизоляция – хорошая, что немаловажно в условиях каждодневной многочасовой эксплуатации

В целом кабина Портера, конечно, тесная, и с низким потолком. Человеку среднего роста и комплекции водить Hyundai Porter будет удобно, а вот полному или высокому водителю придётся нелегко. Трёхместность кабины – также условная: два пассажира мощной комплекции или в зимней одежде могут разместиться здесь только с трудом и неудобством. К тому же, сидящему на среднем кресле будет всё время мешать рычаг переключения передач. Все три кабинных сиденья оснащены ремнями безопасности. Среднее кресло в сложенном положении можно и нужно использовать как столик.

Стартер на Хендай Портер: обнаруживаем неисправность

Без стартера Портер не завёлся бы двигатель, а следовательно эксплуатация автомобиля была бы невозможной. Он обеспечивает вращением коленчатый вал, после чего происходит вспышка рабочей смеси.

Стартер рассчитан на 5-6 лет бесперебойной работы, но бывают случаю, когда поломки возникают раньше. Зависит это от того, как эксплуатировался автомобиль и какой уход производился за запчастями. Тем более, что стартер является не отдельным комплектующим, а составной частью целой запускной цепи. Если появится неисправность хоть в одной детали, тут же это скажется на стартере.

Из чего состоит стартер Хундай Портер

• Корпус. Изготавливается в виде цилиндра из стали. Внутри корпуса находятся обмотки возбуждения и сердечники, прикреплённые с помощью винтов.
• Якорь. Представлен в виде оси из легированной стали. На нём располагаются сердечник якоря и коллекторные пластины.
• Втягивающее (тяговое) реле. Корпус реле располагается на корпусе стартера. Внутри находятся пятаки.
• Бендикс (обгонная муфта). Соединяет вал якоря и венец маховика.
• Щетки и щеткодержатели. Щеткодержатели передают ток на щетки, которые затем передают его на коллекторные пластины якоря.

Неисправности стартера на Портер 1

Причин почему не работает стартер, а если и работает, то плохо, множество. И не всегда можно выяснить и устранить поломку самостоятельно.

Некоторые причины неисправности:

• Разряжена или неисправна АКБ;
• Разрыв проводов и неисправность контактов, соединённых со стартером;
• Окисление клемм АКБ;
• Неисправен один из элементов стартера (щётки, реле и т.д.);
• Механические повреждения корпуса;
• Ослаблено крепление стартера и др.

Если же вы не уверены в своём мастерстве, лучше не рисковать и отдать автомобиль в опытные руки профессионалов. К тому же существует ряд неисправностей других запчастей, которые маскируются под неисправность стартера. Так если существуют проблемы с замком зажигания, стартер может не выключаться или же включается и сразу выключается. Или скрежет при включении стартера может говорить о проблемах с зубьями венца маховика.

Реле и предохранители на Хендай Портер , для всех автолюбителей. Средний расход топлива, примерно 11л/100км, при скорости на трассе около 80-90. Расход конечно многоватый, если учесть что, стоит обтекатель и кузов-будка. Если сменить резину на зимнюю, то расход упадет где то на 0,5-0,7 литров.

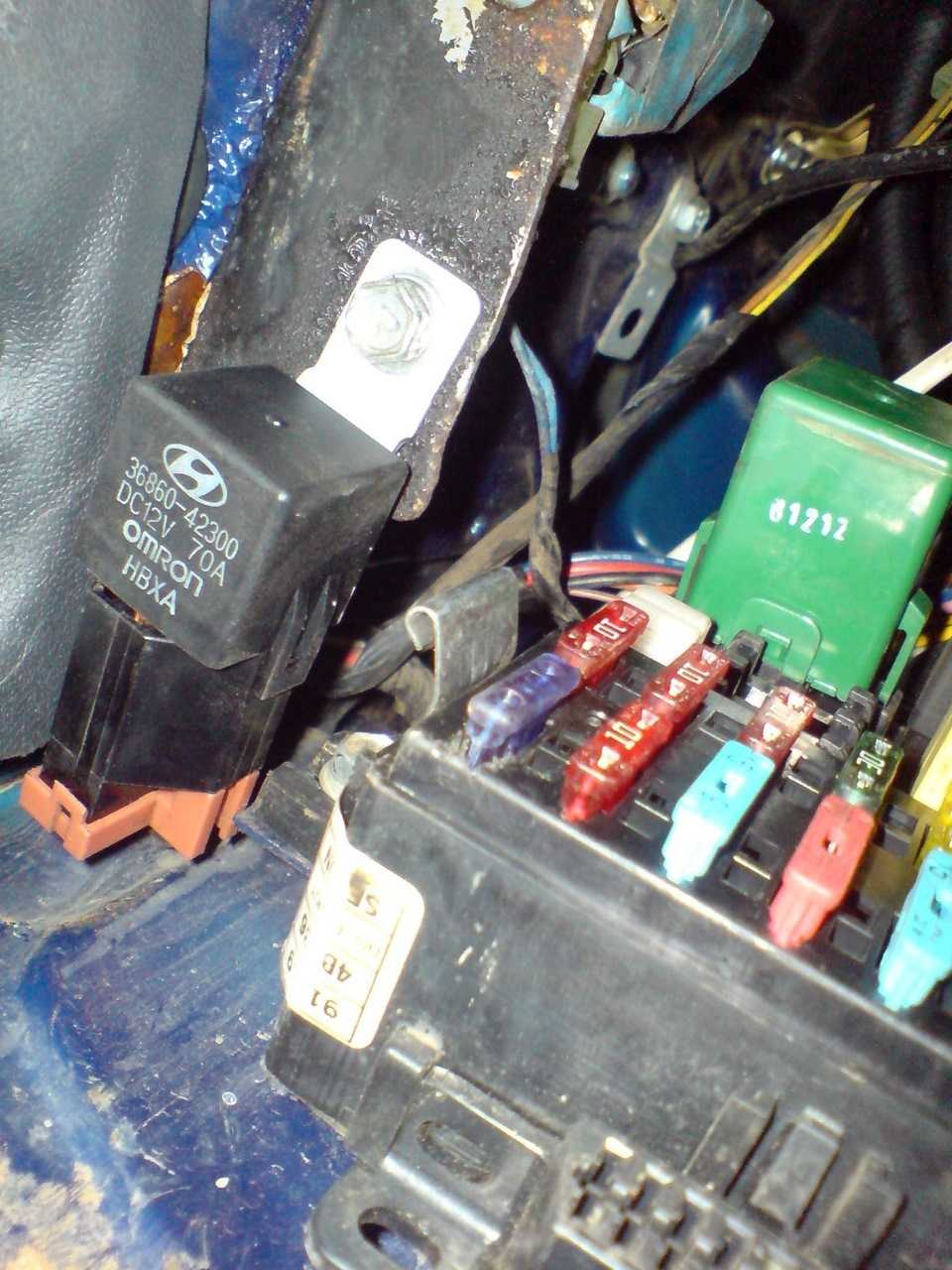

Главный блок с предохранителями и реле находится под панелью со стороны водителя, там же где и диагностический разъём.

Фото — схема

Описание предохранителей

1	10А Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла
2	10А Указатели поворота, фара заднего хода, АБС
3	10/20А Задняя противотуманная фара / АБС
4	30А Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор
5	10А Магнитола, часы
6	15А Прикуриватель
7	15А Стекло омываетль и стеклоочиститель, таймер подсветки замка зажигания
8	10А Левая фара
9	10А Правая фара
10	10А Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары
11	10А Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера
12	15А Передние противотуманные фары
13	10А Аварийная сигнализация
14	10А Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль
15	10/15А Нагреватель топливного фильтра / лампа салонного освещения, часы, звуковой сигнал
16	10/15А Замок двери
17	20/30А Стекло подъемники, Левый стеклоподъемник
20А Левый стеклоподъемник
18	10/15А Регулировка кондиционера, Правый стеклоподъемник

Назначение реле

• R1 Реле указателей поворота и аварийной сигнализации
• R2 Реле топливного фильтра
• R3 Реле контроля двигателя
• R4 Реле фар
• R5 Реле габаритных огней
• R6 Реле противотуманных фар
• R7 Реле стеклоподъемников

С правой стороны, отдельно устанавливается реле стеклоочистителя.

Предохранители на Портер: хотя бы во благо комфорта!

Мой первый Портер старенький уже. Поболее десятка лет на нём катаюсь. Понятное дело, что время от времени, то одно сломается, то другое выйдет из строя. То с предохранителями Портер проблема.

Уже давно света в кабине нет, да и несколько месяцев назад магнитола работать перестала. Помог сосед проверить тогда напряжение в цепи. Взяли 12-вольтную лампочку и, подключив один щуп к аккумулятору, а второй к цепи магнитолы, проверили наличие напряжения. Напряжение отсутствовало во всей цепи. Значит, ясен пень, – предохранитель Портер. С освещением то же самое. Хотел было сразу все предохранители поменять, да запасных не было. Так и оставил до лучших времён.

Когда же наступила неделя отпуска, решил всё же съездить и поменять предохранители. Забрался под панель приборов, а там все мои старые предохранители выцвели, что где и для чего непонятно. Да и на крышке коробки вся инструкция на корейском. С одной стороны, гордость берёт, а с другой, непонятно же ничего, аж ругаться хочется. Понятное дело, что никаких инструкций к моему малотоннажнику не было.

Пришлось лезть в интернет, нашёл какую-то инструкцию, по которой смог разобраться, где какие предохранители стоят и по сколько ампер. Также выяснил, что они и по цвету отличаются:

• красные – 10А;
• синие – 15А;
• желтые – 20А;
• зелёные – 30А.

Поездка в магазин за предохранителями Портер 1

Живу-то я не в большом городе, а в нашей деревушке нет и не было никогда нормального магазина автозапчастей. Есть, конечно, сервисы, но там цены заоблачные, да и не думаю, что детали они меняют на качественные. А я всегда к своему товарищу Портеру относился с уважением. Так что, сразу подул в город. Там и запчасти лучше, и продавцы грамотнее. Так я думал поначалу.

Но когда мне навстречу вышла девушка-консультант, невинно хлопающая ресничками, и предложила вместо положенных 15А на освещение салона приобрести предохранитель на 10А, я понял, что попал. Да любой дурак знает, что приобретать надо предохранитель либо, чтобы напряжение было точь-в-точь, либо чуть больше. А что же это получается, она меня спалить хочет?

В итоге, хоть и гнев бушевал по дороге до дома, всё же купил я у них целый блок предохранителей и отдельно запасные, на всякий случай. Дома решил весь блок не менять, а лишь поменять сгоревшие. Пинцета не было с начала приобретения Портера, поэтому аккуратно оттянул старые предохранители ногтями. Поставил новые, попробовал, и всё заработало! Красота, да и только. Теперь и кабина освещена, да и с музыкой приятнее!

Hyundai Porter 2007, двигатель дизельный 2.5 л., 80 л. с., задний привод, механическая коробка передач — наблюдение

Hyundai Santa Fe, 2012

Комментарии 19

А у меня тупо вылетел контакт со стартера Очень слабо было ( папа мама )

Вся проблема в контакте

как решили проблему со стартером? у меня вот на горячую плохо крутит

Масса на двигателе пропадала. Провод плохо закреплён был. У тебя походу сам стартер хандрит.

Подскажи пожалуйста где находится масса двигателя? Такая же проблема реле, втягивающее клацает а стартер не крутит. Стартер новый поставил а проблема неушла

Эта масса крепится в 3-х точках. Рядом с топливным фильтром, рама и на двигатель под ТНВД. Вот у двигателя она и ослабла в клемме.

Сегодня решил данную проблему совместно с электриком в сервисе… после первого появления этой проблемы я сразу же отвёз стартер на диагностику в контору, занимающуюся ремонтом генераторов и стартеров. Они приговорили втягивающее, поменяли. Ещё говорят мы тебе тут все смазали, почистили! Приехал, ставлю стартер назад — ничего не изменилось… Стартер крутит через 3-4 раза. Я начал как ты все массы смотреть, чистить Контакты и т.п. В итоге снял стартер во второй раз и опять повёз в эту же контору… они на стенде его крутят — говорят отлично работает! Я не пойму в чем дело! Советчики начали подсказывать: «это 100% замок! Меняй замок!» Ну заказал в emex контактную группу, а пока идёт, думаю, поеду-ка я к электрику в сервис, мож че ещё найдёт. Электрик копался-копался, подключил разгрузочное реле к стартеру, а он один хрен, также… говорит давай стартер снимать, в нем проблема, как будто что-то мешает втягивающему отскакивать. Сняли, разобрали корпус, в том месте где стоит Бенедикс г… вна, грязи, эти, те что стартер перебирали, даже туда не лазили! Получается пыль с фрикционных накладок на сцеплении летит на стартер и она там забивает все и мешает втягивающему выстреливать. В итоге почистили, смазали и все заработало+ разгрузочное реле он мне оставил, крутить стало бодрее. Вот так!

Неисправность машины заключалась в том, что Портер не заводился. Щелкало реле стартера, также происходило некое потрескивание втягивающего стартера. Щиток приборов потухал при каждом запуске, как будто сел аккумулятор. Хотя его зарядили на 100%.

Для начала были проверены соединения минуса на раму, кабину и двигатель.

Масса на раму Портера от аккумулятора все наверно знают, а вот где расположена масса двигателя и кабины на Хендай Портер многие не знают. Так вот, она находится под водительским сидением на крыле кабины (с левой стороны).

С минусом все в порядке, было заменено реле стартера. Картина не изменилась.

Как снять стартер на Портере.

Стартер на Хендай Портер 1 находится с левой стороны двигателя под кабиной (под сидением водителя). Для начала отсоединяем клемму провода идущий на втягивающие. Отодвигаем сидение водителя, задираем ковер и открываем люк, идущий в моторный отсек.

Затем лезем под кузов (кунг) с левой стороны и снимаем защитный кожух (пыльник), который держится тремя болтами на 12.

Сняв кожух, откручиваем стартер. Держится он двумя болтами на 13.

Длины силового провода, идущего к стартеру, хватает чтобы положить его на землю под машиной.

Вообщем , при снятии стартера было обнаружено, что бендекс стартера был заклинен в выдвинутом состоянии.

Была произведена чистка и смазка бендекса.

Но небольшой люфт и вытягивание бендекса рукой (легко преодолевается усилие пружины бендекса) говорит о том, что стартер требует более тщательного ремонта, нежели просто чистки (вполне вероятно, что он в неподходящий момент может опять заклинить).

При установке очищенного стартера на свое родное место. Автомобиль Портер бодро завелся.

Hyundai Porter: как продиагностировать генератор?

Всё, что связано с электроникой и где бежит ток: аккумуляторы, генераторы, реле, регулировка фар и т.п.

Сообщения: 667 Зарегистрирован: 13 янв 2008, 00:00 Откуда: Тюмень Стаж: 2001 Авто: Passat B6, Kalina 2
