Как я победил РХХ (крайслер).

Вот вобщем то небольшой отчетик о том как был разобран и изучен РХХ на нашем двигле, который вот уже долгое время не давал мне покоя своими 10.9-11 Ом, который по мануалу о нашем авто можно было бы выбросить и искать дальше РХХ с 14.5 Ом. Так вот в разбор пошел РХХ уже мертвый, который достался мне с авто в багажнике от предыдущего хозяина, номерок 04861325AD.

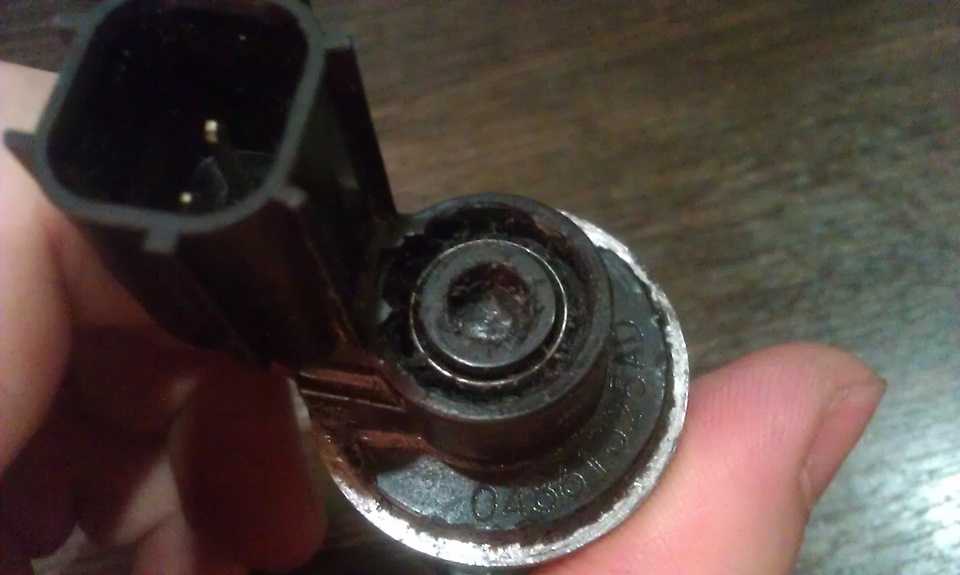

так вот, отпилил колечко и вытащил часть с разъемом

дальше внутрях особенного ничего нет, кроме пружинки на штоке клапана

дальше мы видим что наш преславутый клапан ни что иное как обычный соленоид, катушка одним словом, действие которой заключается в том что при подаче напряжения на обмотку она втягивает шток, а пружинка возвращает его на место(при отчключении напряжения) или удерживает его в определенном положении, в зависимости от напруги

дальше меня посетила мысль, вель сила втягивание катушки зависит как раз таки от сопротивления, а его как говорит мануал не хватает аж почти 3.4 Ом, нашел переменный резистор на 100 ом, воткнул его в разрез провода на фишке под капотом и подключил фишку (все это собственно на рабочем РХХ производилось, который в данный момент в двигле). переменный резистор взял для того чтобы попробовать изменять положение клапана, т.е. менять количество воздуха проходящего в обход ДЗ на холостом ходу. эксперимент удался, регулируя сопротивление мне удалось снизить на два килограмма проходящего воздуха с 17-18 до 15-16, следом время впрыска уменьшилось до 2.75 +-0.10.и как итог расход на холостом теперь колеблется в пределах 1.34 мс. единственным минусом оказалось сильно греется резистор. и когда заводишь авто прогретое снова, появился небольшой провал в оборотах, но его я тоже убрал уменьшив сопротивление, однако показания немного возрасли от полученных.

и теперь самое главное! все что я проделал с резистором можно исключить. расковыряв уплотнитель на центральной части по разъемом я увидел чтобы вы думали — регулировочный винт с внутренним пятигранником (на фото он уже зализан первой попавшейся мне отверткой)

после чего вооружившись пятигранником я как ошпаренный побежал к авто, расковырял свой рабочий, выкинул резистор, завел, прогрел и … вобщем: воздух — 14-15кг, впрыск — 2.65-2.75, расход — 0.89-1,34. на сегодня закончил, завтра буду обкатывать.

кст. если выкрутить полностью регулировочный винт. то из отверстия можно свободно достать пружинку и немного растянуть, совсем чуть чуть. ей тоже можно регулировать силу втягивание клапана. всем спасибо, завтра отпишу результаты расхода в городище и вобще что из этого всего получилось.

Рекомендуемые товары:

Артикул:
40904-3828000-000

Датчик температуры двигателя ГАЗ 3302 405 Евро-3

В наличии
Цена в Евро:
6.86

Цена: 550 руб.

Артикул:

Свеча зажигания А11 APS

Под заказ
Цена в Евро:
0.75

Цена: 60 руб.

Артикул:
4444-4076930

Датчик давления масла ГАЗель двигатель Камминс

В наличии
Цена в Евро:
6.49

Цена: 520 руб.

Артикул:

Свеча зажигания ГАЗ 3302 402 NGK 18

Под заказ
Цена в Евро:
0.62

Цена: 50 руб.

Артикул:
4669940AB

Клапан адсорбера ГАЗель двигатель Крайслер

Под заказ
Цена в Евро:
43.69

Цена: 3500 руб.

Артикул:
05269873AB

Датчик положения коленвала ГАЗ двигатель Крайслер

Под заказ
Цена в Евро:
18.72

Цена: 1500 руб.

Артикул:
VL6 ВPR5 E

Свечи зажигания ГАЗ 3110 406 комплект NGK

В наличии
Цена в Евро:
12.11
Производитель: Valeo

Цена: 970 руб.

Артикул:
B-6L (А-76)

Свечи зажигания ГАЗ 2410-3302 402 А-76 комплект NGK

Под заказ
Цена в Евро:
3.12
Производитель: BERAL

Цена: 250 руб.

Артикул:
0 928 400 672

Блок дозировочный ГАЗель двигатель Камминс

Под заказ
Цена в Евро:
76.14

Цена: 6100 руб.

Артикул:

Регулятор холостого хода ГАЗ 3110 406 двигатель

В наличии
Цена в Евро:
27.46

Цена: 2200 руб.

Артикул:
КДБА.453621.010

Модуль педальный ГАЗель Бизнес двигатель Камминс 2.8

Под заказ
Цена в Евро:
48.68

Цена: 3900 руб.

Артикул:
Bosch

Дроссельная заслонка ГАЗ 3302 405 двигатель ЕВРО-3

Под заказ
Цена в Евро:
36.82

Цена: 2950 руб.

Артикул:
V-LINE 32

Свечи зажигания ГАЗ 3302 405 ЕВРО-3 комплект NGK

В наличии
Цена в Евро:
11.11
Производитель: Vernet

Цена: 890 руб.

Артикул:
ТМ-111

Датчик температуры перегрева ГАЗ 2410, 3302

В наличии
Цена в Евро:
2.75

Цена: 220 руб.

Артикул:
W16EPRU

Свечи зажигания ГАЗ 3110 406 комплект Denso

В наличии
Цена в Евро:
9.86

Цена: 790 руб.

  • Россия
  • Белоруссия
  • Казахстан
  • Армения
  • Азербайджан
  • Украина
  • Киргизия
  • Таджикистан
  • Казань
  • Москва
  • Санкт-Петербург
  • Новосибирск
  • Екатеринбург
  • Нижний Новгород
  • Самара
  • Омск
  • Челябинск
  • Ростов-на-Дону
  • Уфа
  • Волгоград
  • Красноярск
  • Пермь
  • Воронеж
  • Саратов
  • Краснодар
  • Тольятти
  • Барнаул
  • Тюмень
  • Ижевск
  • Ульяновск
  • Иркутск
  • Владивосток
  • Ярославль
  • Хабаровск
  • Махачкала
  • Оренбург
  • Новокузнецк
  • Томск
  • Кемерово
  • Рязань
  • Астрахань
  • Пенза
  • Набережные Челны
  • Липецк
  • Тула
  • Киров
  • Чебоксары
  • Калининград
  • Курск
  • Улан-Удэ
  • Ставрополь
  • Магнитогорск
  • Брянск
  • Иваново
  • Тверь
  • Белгород
  • Сочи
  • Нижний Тагил
  • Подольск
  • Комсомольск-на-Амуре
  • Химки
  • Сыктывкар
  • Нальчик
  • Нижнекамск
  • Шахты
  • Дзержинск
  • Братск
  • Орск
  • Ангарск
  • Энгельск
  • Благовещенск
  • Старый Оскол
  • Великий Новгород
  • Королев
  • Псков
  • Мытищи
  • Бийск
  • Таганрог
  • Йошкар-Ола
  • Новороссийск
  • Нижневартовск
  • Кострома
  • Петрозаводск
  • Стерлитамак
  • Тамбов
  • Грозный
  • Мурманск
  • Севастополь
  • Владикавказ
  • Сургут
  • Архангельск
  • Якутск
  • Вологда
  • Саранск
  • Орел
  • Череповец
  • Чита
  • Курган
  • Волжский
  • Калуга
  • Смоленск
  • Симферополь
  • Сызрань
  • Люберцы
  • Норильск
  • Прокопьевск
  • Южно-Сахалинск
  • Балаково
  • Петропавловск-Камчатский
  • Армавир
  • Рыбинск
  • Абакан
  • Минск
  • Гомель
  • Могилев
  • Балашиха
  • Северодвинск
  • Пинск
  • Борисов
  • Барановичи
  • Бобруйск
  • Брест
  • Гродно
  • Витебск
  • Алма-Ата
  • Астана
  • Шымкент
  • Туркестан
  • Актау
  • Темиртау
  • Петропавловск
  • Атырау
  • Костанай
  • Уральск
  • Кызылорда
  • Семей
  • Усть-Каменогорск
  • Павлодар
  • Тараз
  • Актобе

Караганда

  • Гюмри
  • Ванадзор
  • Ереван
  • Баку
  • Гянджа
  • Сумгайыт
  • Киев
  • Харьков
  • Днепропетровск
  • Одесса
  • Донецк
  • Запорожье
  • Львов
  • Кривой Рог
  • Николаев
  • Мариуполь
  • Луганск
  • Макеевка
  • Херсон
  • Полтава
  • Чернигов
  • Черкассы

Сумы

  • Бишкек
  • Ош
  • Душанбе
  • Худжанд

Как проверить датчик коленвала

Существует несколько вариантов проверки исправности датчика. Каждый из них проводится с применением определенных приборов. Рассмотрим два, чаще всего применяемых метода проверки датчика коленвала.

Специалисты рекомендуют в любом случае снимать датчик коленвала. При этом необходимо зафиксировать метками его первоначальное положение на двигателе. Снятие датчика сопровождается его внешним осмотром.

Визуальная проверка датчика коленвала позволяет определить наличие повреждений на корпусе датчика, состояние сердечника, контактной колодки и, естественно, самих контактов. Все имеющиеся загрязнения на контактах или сердечнике убираются при помощи спирта (можно бензина). Контакты датчика должны быть чистыми

При демонтаже обратите внимание на расстояние между диском синхронизации и сердечником датчика. Оно должно быть в пределах 0,6-1,5 мм

Если визуальный осмотр не показал на наличие видимых неисправностей, приступаем к поиску «скрытых угроз» в электрической схеме датчика оборотов коленвала.

Диагностика датчика при помощи омметра. Омметром мы замеряем сопротивление обмотки датчика синхронизации. Исправный датчик должен показывать параметры в пределах 550-750 ом.

Для успокоения своих внутренних сомнений, перед началом замеров, уточните в Инструкции по эксплуатации вашего авто точные параметры, указанные производителем. Цифры, выходящие за пределы указанных параметров, свидетельствуют о неисправности датчика коленвала, а значит, требуется замена датчика.

Второй вариант проверки датчика коленвала, более объёмный. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Иногда выскакивает ошибка дпкв высокий уровень сигнала

Газ 31105 двигатель крайслер датчик холост хода

Убедительная просьба, прежде чем задать вопрос в конфе и открыть новую тему, поищите ответ на свой вопрос здесь: ССЫЛКА 1,здесь: ССЫЛКА 2 и здесь:ССЫЛКА 3 Я уверен, что 90% ответов вы найдёте по приведённым ссылкам. Также — попробуйте поиск с ГЛАВНОЙ страницы сайта — там могут быть более полные результаты!

P.S Если вам известен код ошибки, то просто «вбейте» его в поисковую строку

И обратите внимание на то, что первая буква кода должна быть набрана в «латинской» раскладке! Иначе результаты поиска вас никуда не приведут.Первая буква кода — НЕ русская буква «Р»!. И еще — ОГРОМНАЯ просьба писать в данном форуме на РУССКОМ языке — поберегите албанский для курилки

И еще — ОГРОМНАЯ просьба писать в данном форуме на РУССКОМ языке — поберегите албанский для курилки.

110$, б.у на разборке — 40$. Где-то слышал, что пробовали ставить РХХ от Шеви-Нива (1.6-2.0л.) и вроде нормально (цена — 15-12$ новый). Где читал про это, сейчас к сожалению найти не могу. Поэтому прошу помощи в этом деле.1) Стоит ли пробовать ставить б/у РХХ ?2) Действительно ли есть аналоги (ведь некоторые модели волги шли с краслеровским движком 2.4)

Авто: Крайслер Вояджер 2.4 2000г

Сообщение отредактировал vovka — 4.7.2009, 20:15

Буду искать РХХ для этого авто, может подойдет и на мой воягер.

Но все же жду мнения опытных здешних товарищей.

Сообщение отредактировал vovka — 4.7.2009, 21:45

Fanatus Vulgaris

я не опытный=) но купилбы бу моторчик и не парилбы себе мосг. этого PXX даже нет в ТО листе, что уже говорит, что Это не та деталь, которая часто ломается и вообще по этому поводу придумывать велосипед с манипуляциями от других машин.

Сообщение отредактировал Maux10n — 4.7.2009, 22:53

20$ (новый).б/у от Крайслера нашел за 40$. Проверил. Его и поставил.

Сообщение отредактировал vovka — 10.7.2009, 12:24

Долгожитель

20$ (новый).б/у от Крайслера нашел за 40$. Проверил. Его и поставил.

СИСТЕМА SFI, Diagnostic DTC:P0335, P0337, P0338, P0339

Датчик положения коленчатого вала состоит из зубчатого диска датчика положения коленчатого вала и датчика с магнитно-резистивным элементом (MRE). Зубчатый диск датчика положения коленчатого вала имеет 34 зубца, расположенных с интервалом 10° (2 зубца отсутствуют для определения верхней мертвой точки) и монтируется на коленчатом валу. Датчик положения коленчатого вала генерирует 34 сигнала при каждом обороте коленчатого вала двигателя. ECM определяет положение коленчатого вала и частоту его вращения с помощью сигнала NE.

В ЕСМ не поступает сигнал датчика положения коленчатого вала, когда двигатель работает.

Выходное напряжение датчика положения коленчатого вала составляет менее 0,3 В в течение 4 с (логика диагностирования за 1 поездку).

Для моделей с системой запуска и останова:

Выходное напряжение датчика положения коленчатого вала составляет менее 0,3 В в течение 0,43 с (логика диагностирования за 1 поездку).

Выходное напряжение датчика положения коленчатого вала составляет более 4,7 В в течение 4 с (логика диагностирования за 1 поездку).

Для моделей с системой запуска и останова:

Выходное напряжение датчика положения коленчатого вала составляет более 4,7 В в течение 0,43 с (логика диагностирования за 1 поездку).

(a) Частота вращения коленчатого вала двигателя составляет 1000 об/мин или более.

(b) Состояние OFF (ВЫКЛ) сигнала стартера.

(c) Прошло не менее 3 с после переключения сигнала стартера из состояния ON (ВКЛ) в OFF (ВЫКЛ).

Когда двигатель остановлен или запускается автоматически системой запуска и останова, датчик положения коленчатого вала не осуществляет контроль при автоматическом прокручивании.

  • Для справки: проверка с помощью осциллографа. Форма сигнала должна соответствовать показанной на рисунке.

*a 2 В/дел.
*b 20 мс/ дел.
Название контакта ECM Между NE+ и NE-
Рабочий диапазон диагностического прибора 2 В/дел., 20 мс/ дел.
Условие Холостые обороты при прогретом двигателе

Газ 31105 Волга с двигателем Крайслер. Промывка дроссельного узла и замена свечей. Убиваем двух зайцев сразу

Последнее время двигатель начал работать не стабильно – на холостом ходу иногда начинал подтраивать, а при остановке и переходе на нейтральную  передачу обороты падали ниже уровня холостого хода и мотор так и норовил заглохнуть. Проблема может крыться в загрязненном дроссельном узле и пробитых высоковольтных проводах, мы убьем двух зайцев – промоем дроссель и проверим свечи. Тем более что на моторе 2.4L DOHC доступ к свечам появляется только после снятия дроссельного узла. Замена свечей предусмотрена сервисной книжкой каждые 30 т.к. м, заодно стоит промыть и дроссельный узел, тем более что работы на 20 минут. Приступим.

Первым делом нужно желание! И нужно открыть капот. Из инструментов нам понадобится:

  1. Головка с длинным удлинителем на 13. В принципе можно использовать рожковый ключ, но им не так удобно работать.
  2. Отвертка.
  3. Торцовый ключ на 10 (такой ключ похож на свечной, только меньше).
  4. Баллон средства для очистки карбюратора.
  5. Свечной ключ.
  6. Лоток под демонтированные детали.
  7. Средство для очистки карбюратора (средство для очистки дроссельной заслонки).

Последовательность действий:

Снимаем минусовую клемму с аккумулятора – в процессе придется снимать клеммы с нескольких датчиков, что может, не понравится блоку управления двигателем.

Снимаем зажим с гофры воздушного фильтра и снимаем гофру с заборника.

Откручиваем гайку крепления корпуса воздушного фильтра и убираем ее в лоток.

Ослабляем хомут крепления воздушного патрубка, который соединяет фильтр и дроссельный узел. Ослаблять хомут, который ближе к дроссельному узлу до тех пор, пока он полностью не освободит патрубок.

Теперь необходимо снять фишку с датчика температуры воздуха. Для этого нужно отодвинуть красную предохранительную чеку до щелчка и нажав на язычок снять фишку. Аналогично повторить с фишками датчика положения заслонки и регулятора холостого хода.

Чека снята:

Снимите трубку вентиляции картера — она ничем не закреплена. Ветвей вентиляции картера две — нужно снять обе трубки.

Трубка номер 1:

Трубка номер 2:

Теперь можно снять корпус воздушного фильтра. Если решите промыть корпус фильтра, то не забудьте снять воздушный патрубок с датчиком температуры что бы его не намочить. Нам откроется такой вид:

Снимаем трос педали газа. Ключом на 13 ослабляем контргайку – гайка, которая ближе к воздушному фильтру, затем снимаем трос с сектора. Теперь дроссельный узел почти свободен.

Торцовым ключом на 10 откручиваем три болта крепления дроссельного узла.

Снимаем дроссельный узел

!Внимание! не повредите прокладку между дроссельным узлом и ресивером – она редкая и дорогая. Теперь удивляемся накопившейся грязи на заслонке

Берем средство для очистки карбюратора и тщательно отмываем дроссельную заслонку и регулятор холостого хода. Как правило, давления в баллоне очистителя достаточно, что бы смыть всю грязь с дросселя не применяю никакой механической чистки. Пока узел просыхает, проверьте состояние свечей и высоковольтных проводов на предмет пробоя – если наконечник ВВ. провода «пробило» т.е. напряжение стекает на корпус двигателя, а не на свечу, то на поверхности вблизи электрода будет четко видна белая полоска. Такие провода необходимо заменить или острым ножом очень аккуратно снять тонкий слой силикона вблизи места пробоя и обработать наконечник средством для обезжиривания. В самом начале работы было необходимо снять трубки вентиляции картера  — их тоже не помешает промыть средством для очистки карбюратора, также не будет лишним вывернуть клапан вентиляции из крышки головки цилиндров (на него надета трубка которая идет на ресивер) и промыть его тем же средством.

Ниже представлен список рекомендуемых заводом свечей для этого двигателя.

05149002AA Свеча зажигания (Chrysler — зазор 1мм)
SP00RE16MC Свеча зажигания (MOPAR — зазор 1мм)
RE16MC Свеча зажигания (CHAMPION — зазор 1мм)
LZTR4A-11 Свеча зажигания (NGK — зазор 1мм)

При заворачивании свечи в головку цилиндров следовать указаниям на коробке со свечами.
