Устройство и принцип работы автомобиля зил-130 (стр. 1 из 13)

Описание двигателя ЗИЛ 130

Силовая установка, устанавливаемая на одноимённую машину ЗИЛ-130, оснащена восемью камерами, компоновка которых соответствует схеме «v8». Это означает, что цилиндры, количество которых 8, расположены друг относительно друга под углом 90°. Такое положение облегчает мотор. Двигатель выполняет четыре такта за рабочий цикл, объёмом 5,969 литра, с верхним расположением клапанов, питание организовано карбюратором.

Блок мотора укомплектован гильзами, которые уплотняются снизу кольцами. Головок остова две, материал исполнения – сплав алюминия с добавлением других металлов. Вытеснители так же алюминиевые, опоясаны кольцами: два верхних компрессионные, из чугуна с хромовым покрытием, третье составное, для съёма масла. Охлаждается агрегат жидкостью, принудительная циркуляция которой происходит в замкнутых пустотах остова и головки. Для снижения влияния сил трения, в механизм заливается масло. Система смазки двигателя ЗИЛ 130 организована методом комбинирования, жидкость циркулирует по патрубкам с давлением, а так же разбрызгивается самотёком. Питание мотора за счёт принудительной подачи топлива, организованной помпой.

Конструктивно двигатель ЗИЛ-130 схож с ЗИЛ-111, однако большинство деталей заменить нельзя. В сравнении с предшественником, объём агрегата меньше, но некоторые механизмы отличаются.

Мотор ЗИЛ-130:

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Технические характеристики

Отдельного внимания заслуживают технические характеристики двигателя ЗИЛ 130.

ПАРАМЕТР ЗНАЧЕНИЕ
Модель ЗИЛ 130
Тип силового агрегата Бензиновый, четырехтактный, карбюраторный
Мощность 148 л.с. при 3000 об/мин (с ограничителем)
Количество цилиндров 8
Как располагаются цилиндры Под углом в 90 градусов
Минимальный диаметр цилиндра и ход поршня 100 миллиметров диаметр и 95 миллиметров ход поршня
Общий объем двигателя 6 литров
Степень сжатия Порядка 6,5
Минимальная мощность при 3200 оборотах в минуту 150 лошадиных сил или 110 Квт
Крутящий момент при 2000 оборотах 401 Ньютонов на метр
Расход топлива двигателя ЗИЛ 130 313 грамм
Как работают цилиндры 1 – 5 – 4 – 2 – 6 – 3 – 7 — 8
Нумерация цилиндров: Правые 1 – 2 – 3 — 4
Левые 5 – 6 – 7 – 8
Общий вес двигателя 640 килограмм
Толкатель двигателя ЗИЛ 130 Изготовлен из качественной стали, имеет небольшую наплавку из чугуна, полностью механический
Газопроводы двигателя ЗИЛ 130 Впускной изготовлен из сплава алюминия, имеет специальную полость для подогрева топливной смеси, располагается между головками блока
Выпускной изготавливается из качественного чугуна, располагается по одному с каждой стороны блока
Масляный насос на двигатель ЗИЛ 130 Имеет несколько секций; шестерня, располагается с правой стороны блока цилиндров, редукционный клапан имеет давление 320 кПа. В нижней секции подается масло в масляный радиатор, перепускной клапан имеет давление 120 кПа.
Фильтры очистки на двигатель ЗИЛ 130
Тонкая очистка Керамические фильтрующие элементы, оснащен экономайзером и насосом
отстойник Располагается на кронштейне, имеет щелевой тип
Радиатор Имеет три ряда, тип змейковый

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочется отметить, что двигатель ЗИЛ 508 имеет три компрессионных и одно маслосъёмное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выпускном патрубке. В основе системы охлаждения двигателя ЗИЛ 131 лежит жидкость, полностью закрытый тип с принудительной циркуляцией.

Если говорить про поршневой палец, то у двигателя ЗИЛ 375 он изготовлен из стали, полностью пустотелый и плавающий. Это относится к некой особенности автомобиля. Маховик на двигатель ЗИЛ 375 изготовлен из качественного чугуна, оснащен стальным венцом для пуска силового агрегата от стартера. Говоря о системе питания двигателя ЗИЛ 375, то в ней присутствует принцип принудительной подачи порции топлива.

Обслуживание раздаточной коробки автомобиля ЗИЛ-131

Обслуживание раздатки состоит из:

  • ЕО – ежедневного обслуживания;
  • регламентных ТО – технических обслуживаний, ТО-1 и ТО-2, предусмотренных заводом изготовителем;
  • сезонного ТО – СО (сезонного обслуживания).

ЕО заключается в предрейсовом визуальном осмотре основных агрегатов грузовика. Также следует провести осмотр поверхности земли под двигателем, коробкой скоростей, раздаткой, передним и задними мостами на наличие пятен от течи смазки.

При ТО-2 происходит проверка надежности крепления раздатки к силовому каркасу автомобиля, прочистка сапуна вентиляции раздатки.

Смена масла в раздаточной коробке проводится согласно карте смазки. Масло, применяемое для РК – всесезонное ТСп-15. При эксплуатации автомобиля при температурах -30 0 С и ниже применяется смазка ТСп–10.

Слив масла из раздатки производится выворачиванием резьбовой пробки (38, см «разрез» РК). Заливка смазки ведется через маслоналивное отверстие, при вывернутой пробке (39).

Устройство

Силовой агрегат машины находится под капотом. Кабина цельнометаллическая, вмещает двух пассажиров и водителя. Сиденье водителя и пассажиров раздельное. Шофёр может настраивать своё кресло в горизонтальной и вертикальной плоскостях, а также регулировать наклон спинки.

Кабина ЗиЛ-131 была скопирована с гражданской 130-й версии — но солдатам она не понравилась. После несколько выпущенных партий ее заменили на кабину с ЗиЛ-165. Машина получилась комфортнее, лобовое стекло стало панорамным, оно теперь состояло из двух частей и обеспечивало широкий обзор.

Многие годы инженеры пытались решить сложную задачу: как снизить себестоимость авто и не потерять высокий уровень ТТХ? В итоге проблемурешить удалось, в результате чего на свет появился качественный, надёжный продукт. После выпуска 131-го планировали свернуть производство 157-го, однако, их выпускали параллельно следующие 20 лет.

Внешний вид и кабина

Как и большинство своих моделей, ЗИЛ сделали модель «131» с капотной компоновкой кузова. Кабина внешне была точной копией «стотридцатки», только преимущественно все образцы окрашивались цветом хаки.

Конструкция также осталась цельнометаллической. Оказавшись непрактичной, передняя часть была заменена, и снова на готовую, только теперь от ЗИЛ-165. Гнутые крылья и мудреная форма решетки были заменены на более простые, но строгие элементы.

В 60-х годах прошлого века такой дизайн был сродни революционному, не говоря о сравнении новой модели с образцом «157». В течение практически сорока лет внешность военного грузовика менялась только в мелких деталях. Более всего в глаза бросается новое лобовое стекло, которое сделали панорамным.

Учитывая направленность на армейские нужды, внешность была схожа с другим братом по классу — Урал-375. Страна была одна, и предприятия были полностью подчинены государству. Основными отличиями являлось различное решение технических вопросов и инженерных построений.

Кузов обладал типичными характеристиками, имея на борту две откидные скамейки и одну съемную. Борта не могут откидываться, кроме заднего, но это не мешает удобно осуществлять отгрузку и погрузку.

Для натяжки тента можно установить специальные дуги. Строение автомобиля позволяло устанавливать вместо грузового кузова и другие модули, такие как полевая кухня, медпункт, радиостанция, ракетные установки «Катюша», «С-125»; а также гражданских — стрела с люлькой, пожарная машина.

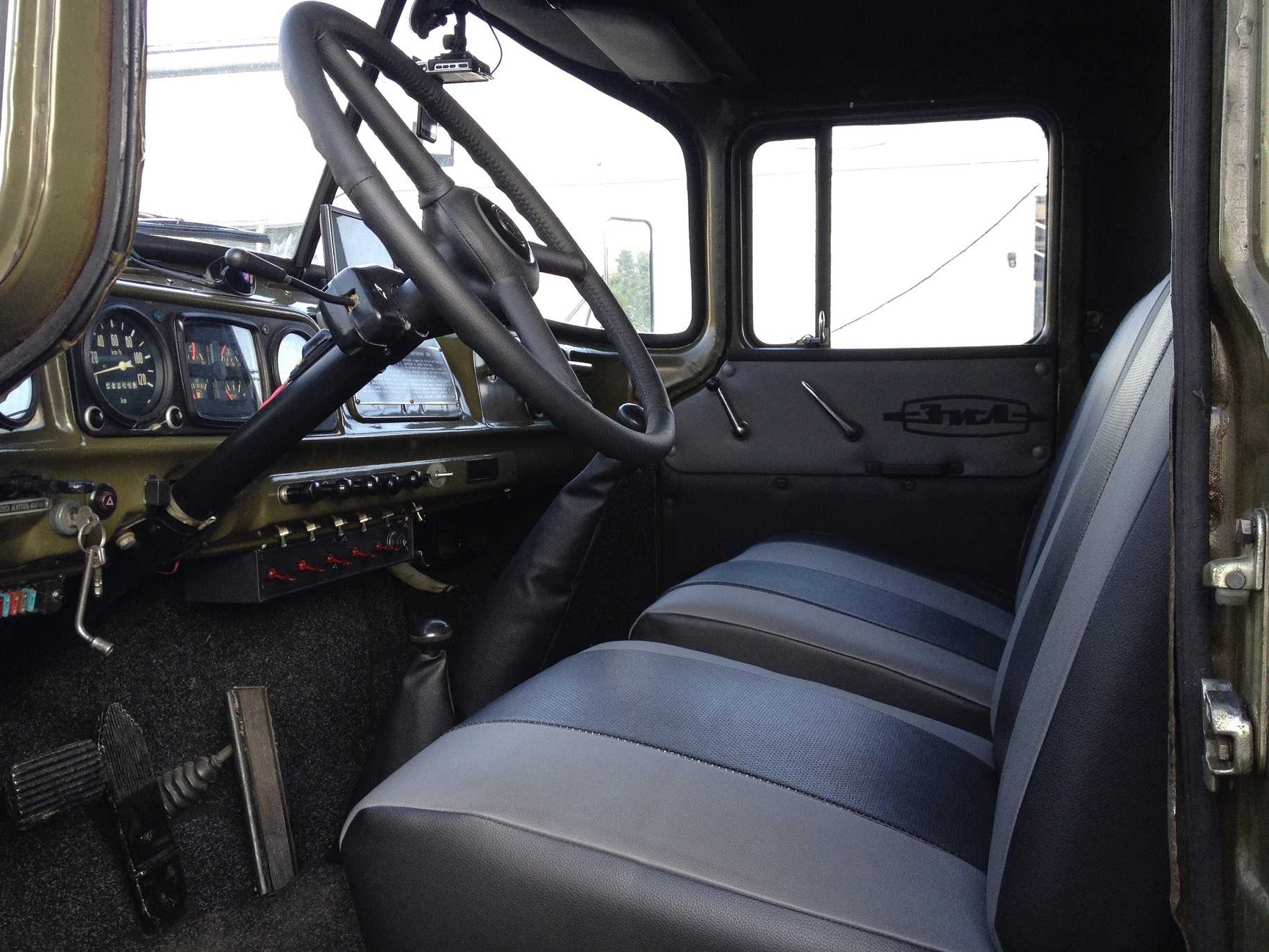

Внутри было удобно находиться за счет нескольких нововведений. Уже упомянутое лобовое стекло значительно улучшило обзор в сравнении с предыдущей версией «157». Улучшенная теплоизоляция позволяет управлять машиной в тепле, даже, в зимние морозы.

Сидение водителя было отдельным от двойного пассажирского и регулировалось по высоте, вылету и углу наклона спинки. На приборной панели имеется минимальное количество датчиков, которые обеспечивают водителя всей необходимой информацией:

  • Уровень бензина;
  • Вольтметр/амперметр;
  • Спидометр;
  • Давление масла;
  • Уровень температуры;
  • Тахометр.

Из органов управления только один находится на рулевой колонке — рычаг включения поворота. Большие зеркала дают хороший обзор заднего вида, сводя мертвую зону до минимума даже при наличии прицепа.

Принцип работы

Для общего понимания того, как выглядит порядок зажигания ЗИЛ 130 8 цилиндров, необходимо указать на принцип работы двигателя. Мотор работает благодаря функционированию кривошитно-шатунного, газораспределительного механизма, системы охлаждения, смазки и питания. Кривошипно-шатунный механизм при сгорании топлива расширяет, преобразовывает движение коленчато-валового поршня. В нем находятся блоки рабочих камер вытеснения с картерами, поршни, шатуны с другими деталями.

Блок цилиндров считается основной деталью силового механизма. К нему крепятся все элементы. В них находятся камеры сгорания, которые охлаждаются через особо сконструированную полость. Там же располагаются детали, отвечающие за правильное функционирование распределительного механизма поступающего газа: впускные с выпускными топливными каналами и направляющими устройствами. Распредвал представлен в правом и левом цилиндровом ряду. Вращаясь, его штанга надавливает на винт механизма, нажимает на поверхность клапана и открывает канал в головках рабочих камер вытеснения. Распределительный вал действует на толкатели камер. Газовый распределительный механизм с верхним клапанным местонахождением улучшает форму камеры сгорания, наполняет цилиндры и создает условия, при которых сгорает топливная смесь. Улучшенная форма камеры повышает мощность аппарата.

Коленчатый вал включает в себя шатунные шейки с противовесами. Местонахождение шатунных шеек в коленвале зависит от числа цилиндров. В движке V-образной конфигурации их в несколько раз меньше, чем рабочих камер внутреннего сгорания, поскольку на одну шейку валового шатуна установлено по несколько шатунов на левый с правым рядом цилиндров. Детали сделаны на разных промежутках, чтобы рабочие такты равномерно чередовались. В восьмицилиндровом V-образном двигателе представлено по четыре шейки, которые находятся под 90 градусным углом.

Помимо шеек, в камерах ВСД находятся клапаны. Они открываются и закрываются, в зависимости от того как направлены поршни и необходимы для наполнения двигателя топливом.

Для того чтобы двигатель не перегревался во время своей работы, у блока камер сгорания и пускового подогревателя находятся краники с резьбовыми отверстиями, которые впускают охлаждающую жидкость. Принудительная циркуляция охлаждающей жидкости осуществляется с помощью водяного насоса, а усиленное охлаждение происходит благодаря интенсивному обдуву радиатора воздухом.

Кто имеет право сдавать на краповый берет

К испытаниям допускаются военнослужащие подразделений специального назначения, существующих в структуре ВВ МВД РФ (после их реформирования в 2020 году — в структуре «Росгвардии»). К квалификационным экзаменам на право ношения крапового берета допускаются только бойцы-контрактники, для военнослужащих срочной службы это фактически прекращено с 2009 года.

Тем, кто раньше служил в спецназе, но по каким-то причинам не смог выполнить нормативы для сдачи на краповый берет, можно получить это право на «ветеранской сдаче», которая проходит один раз в год в учебном в Подмосковье. Участие в таком мероприятии проводится на платной основе, причём после подтверждения своей причастности к службе в спецназе (справка о прохождении службы, отметка в военном билете и т.д.). Кроме того, потребуется прохождение недельного тренировочного сбора на базе учебного центра.

В любом случае сдачу экзамена предваряет проверочное тестирование. В ходе него проверяются оценки за период обучения по программе подразделений специального назначения. Общая оценка за осмотр должна быть не ниже, чем «хорошо», а за специальную огневую, специальную физическую и тактическую подготовку внутренних войск — «отлично».

Нормативы

Совершаемое действие Требуемое число действий Ограничения по времени
Подтягивание на перекладине 15 раз
Бег на 3 км 12,5 минут
Бег на 100 м 13,6 секунд
Тест Купера (отжимания на кулаках, поднос ног к груди, пресс, прыжки) 4 вида по 10 раз, 7 полных циклов подряд 10 минут

Боксёрский бой на предварительном тестировании состоит из двух раундов по 3 минуты каждый и призван помочь инструктору в оценке уровня подготовки кандидата. Кроме того, потребуется продемонстрировать три стандартных упражнения, используемых при рукопашном бое.

Требования к физической подготовке со временем возрастают, в связи с чем в последние годы в нормативы на краповый берет добавили комплексные силовые упражнения на турнике: подъём переворотом на перекладине, подтягивание, выход силой и поднос ног. Каждое из упражнений выполняется по одному разу и в одинаковой последовательности с нормативом в 7 кругов.

Значительная часть марш-броска приходится на бег в противогазах

Модификации

На рынке представлено несколько модификаций этого транспорта: самосвал, лесовоз, манипулятор, КУНГ, седельный тягач, бензовоз, автовышка, ассенизатор и сельхозник.

Самосвал

Самосвал ЗИЛ-131Н оборудован восьмицилиндровым дизельным двигателем, где цилиндрические элементы расположены V-образно. Удельный расход топливной жидкости составляет 38 л на 100 км пути.

Максимальная скорость передвижения 60 км/ч
Мощность двигателя 150 л. с.
Габаритные размеры грузовой платформы 3600*1820*2322 мм
Вместительность емкости для охлаждающей жидкости 50 л
Объем бака для заправки маслом 70 л
Максимальное давление в шинах 3,5 кгс/см
Расход топлива ЗИЛа-131 зимой на 100 км 50 л
Снаряженная масса 6135 кг
Колесная база 3350 мм
Дорожный просвет 330 мм
Колея 1820 мм
Размер шин 12.00-20
Рабочий объем мотора 6 л
Ход поршней 95 мм
Допустимый вес поднимаемого груза 5000 кг
Максимальный вес прицепного устройства 4150 кг
Полная масса вместе с лебедкой 10425 кг
Размеры Длина — 7040 мм

Ширина — 2500 мм

Высота — 2510 мм

По задним колесам — 1820 мм

Лесовоз

Данная модификация используется для транспортировки бревен и пиломатериалов. Лесовоз оборудован плоской опорной рамой, благодаря которой транспорт может передвигаться в условиях бездорожья, по высоким снежным сугробам и т.д.

Грузовая шина имеет повышенный уровень эластичности, который был достигнут за счет снижения числа слоев корда, увеличения ширины профильной части и установки дополнительных слоев, выполненных из мягкой резины.

Параметры и показатели модели:

Колесная база 3350 мм
Колея По передним колесам — 1820 мм
Внешний габаритный радиус поворота 10800 мм
Наибольшая транспортная скорость 80 км/ч
Объем топливного бака 170 л
Запас хода 880 км
Степень сжатия 7,1
Рабочий объем силового агрегата 6 л
Диаметр цилиндрических элементов 100 мм
Ход поршней 95 мм
Количество цилиндров 6
Степень сжатия 6,2
Рабочий объем двигателя 5,5 л
Мощность мотора 104 л. с.
Средний расход бензина 40 л на 100 км
Частота вращения коленчатого вала 2600 оборотов в минуту
Количество ступеней коробки передач 6
Габариты 6684*2090*2360 мм
Клиренс 310 мм
Глубина брода 650 мм
Внешний поворотный радиус 12000 мм
Грузоподъемность 4500 кг

Манипулятор

Манипулятор используется для подъема и транспортировки различного груза на высоту. Автомобиль предназначен для размещения кранового оборудования. Конструкция транспорта отличается хорошим контактом с дорожным покрытием, проходными мостами и восьмислойными широкими шинами, которые оснащены грунтозацепными устройствами.

Технические характеристики модели:

Рабочий объем силового агрегата 6 л
Мощность двигателя 150 л. с.
Степень сжатия 6,5
Диаметр цилиндрических механизмов 100 мм
Ход поршневой части 95 мм
Наибольший крутящий момент 410 Нм
Максимальная частота вращения коленчатого вала 2000 оборотов в минуту
Грузоподъемность 3500 кг
Средний расход горючего 49,5 л
Объем топливного бака 170 л
Тормозной путь 29000 мм
Допустимая транспортная скорость 80 км/ч

ЗИЛ с КУНГом — это транспорт с унифицированным кузовом нулевого габаритного размера. Каркас конструкции изготавливается из уголков и швеллеров, которые различаются по размеру. Сверху такой каркас обшивается металлическими листами.

Внутри кузовная часть обшивается пенопластом или любым другим теплоизолирующим материалом, это помогает улучшить технические характеристики этой модели.

Машина с КУНГом оборудована:

  • отопительным устройством;
  • системой вентиляции;
  • бытовым оборудованием;
  • фильтрационной установкой ФВУА-100Н-12;
  • системой освещения, которая представлена в виде плафонов на потолке в салоне.

Фильтрационная установка осуществляет забор воздушного потока из окружающей среды и обеззараживает его, что создает избыточное давление в системе. Это позволяет обезопасить пространство внутри грузовой платформы.

Проверка и регулировка зазоров в клапанах

Проверка и регулировка зазоров в клапа­нах двигателя необходимы при появлении стуков в клапанах. Перед регулировкой за­зоров необходимо снять провода высокого напряжения, отъединив их от свечей зажи­гания, отвернуть гайки крепления крышек головок цилиндров и снять крышки с про­кладками. Зазоры между клапанами и ко­ромыслами регулируют на холодном двига­теле регулировочным винтом с контргайкой, установленным на коротком плече коро­мысла.

Регулировку зазоров первым спосо­бом производят в следующем порядке. Установить поршень первого цилиндра в в. м. т. (такт сжатия) при помощи устано­вочного зубчатого указателя (рис. 1). Для этою следует повернуть коленчатый вал до совмещения метки на шкиве вала с меткой ВМТ на указателе.


В этом случае оба клапана, впускной и выпускной, первого цилиндра будут закры­ты, а между стержнем клапана и нажим­ным концом коромысла образуется самый наибольший зазор, который измеряют щупом и, если нужно, регулируют.

Для регулировки зазора надо, придер­живая отверткой регулировочный винт (рис. 2, а), ослабить ключом контргайку, после чего вложить щуп между стержнем клапана и нажимным концом коромысла и вращать отверткой регулировочный винт (рис. 2, б) устанавливая необходимый зазор. Затем, оставив щуп в зазоре, закре­пить регулировочный винт контргайкой при помощи ключа и отвертки (рис. 2, в). После регулировки зазор должен быть равен 0,25—0,30 мм для впускного и выпускного клапанов, при этом щуп 0,25 мм должен проходить свободно через зазор, а щуп 0,30 мм не должен проходить.

Для регулировки зазора в клапанах остальных семи цилиндров надо коленчатый вал повертывать рукояткой на одну четверть оборота (на 90°) и проводить регулировку по указанному методу, причем регулировку зазоров вести последовательно, согласно порядку работы цилиндров 1—5—4—2—6— 3—7—8, который изображен пунктирными линиями со стрелками на рис. 2, г. Чтобы точно провертывать коленчатый вал на одну четверть оборота, надо нанести мелом метки на шкиве коленчатого вала, разметив их под углом 90° при положении поршня первого цилиндра в в. м. т. (такт сжатия).

При втором способе регулируют клапаны одновременно для нескольких ци­линдров. Регулировка проводится в следую­щей последовательности. Установить пор­шень первого цилиндра в в. м. т. (такт сжатия) по методу, указанному ранее, и от­регулировать зазоры: впускного и вы­пускного клапанов первого ци­линдра, выпускного клапана второго цилиндра, впускного клапана третьего цилиндра, вы­пускного клапана четвертого цилиндра, выпускного клапана пятого цилиндра, впускного клапана седьмого цилиндра, впускного клапана восьмого цилиндра. Зазоры у остальных клапанов следует регулировать после поворота колен­чатого вала на 360° (полный оборот). После окончания регулировки зазоров в клапанах надо поставить крышки клапанов с проклад­кой на место и закрепить их ганками с плос­кими шайбами. Пустить двигатель и прослу­шать его работу. Прогретый двигатель дол­жен работать без стуков клапанов, «чиха­ний» в карбюраторе и «выстрелов» в глу­шителе.

Для предотвращения перетирания пружин шариков необходимо при любой разборке двигателя, прошедшего 70 000 км пробега, разбирать механизм вращения выпускного клапана и перевертывать дисковые пружины шариков выработанной стороной вниз.

Источник

Устройство раздаточной коробки ЗИЛ-131

Раздаточная коробка ЗИЛ-131 преобразует и распределяет крутящий момент, получаемый от КПП к переднему и задним мостам, и, в конечном счете, к колесам грузовика.

Активация переднего привода возможна в ручном или автоматическом режиме. Раздатка ЗИЛ-131 также имеет возможность включения пониженной передачи с коэффициентом 2,08 при движении в особо тяжелых условиях – рыхлый снег, раскисшая почва, бездорожье. При этом крутящий момент, передаваемый раздаткой на приводы колес, увеличивается вдвое, что позволяет не перегружать мотор и агрегаты трансмиссии при движении в тяжелых дорожных условиях.

Раздаточная коробка двухвальная с косозубыми шестернями. Корпус раздатки отлит из чугуна. В конструкцию коробки входят задняя и верхняя крышки.

При необходимости на верхнюю плоскость раздатки монтируют коробку отбора мощности (КОМ). Она служит для подачи мощности от мотора автомобиля различным агрегатам и устройствам, входящим в состав специальных машин на базе ЗИЛ-131.

Внешний вид раздатки Зил-131:

  • сверху крышка, прижатая к корпусу 8 гайками, закрывающая посадочное место для установки ком;
  • в центре фланец ведущего вала раздатки;
  • внизу справа фланец привода переднего ведущего моста зил-131;
  • внизу слева пневматическая камера включения переднего привода;
  • справа на одном уровне с ведущим фланцем раздатки штоки управления прямой и пониженной передачами.

Раздатка ЗИЛ-131, вид сзади:

  • вверху слева видны штоки управления включения прямой и пониженной скорости;
  • вверху справа крышка с восемью гайкам закрывает фланец подключения коробки отбора мощности зил-131;
  • внизу справа тормозной барабан стояночного тормоза, совмещенный с фланцем для крепления кардана привода задних мостов;
  • слева маслозаливное отверстие раздатки с четырехгранной резьбовой пробкой.

Вид раздаточной коробки ЗИЛ-131 «в разрезе» можно увидеть на иллюстрации.

Активирована прямая (вторая) передача

Режим предназначен для движения грузовика по дорогам с твердым покрытием.

Рычаг управления РК переводится в заднее крайнее положение. При этом крутящий момент от карданного вала КПП через фланец (9) практически без механических потерь передается с ведущего вала (15) на вторичный вал привода задних мостов (22). Все шестерни коробки вращаются свободно. Передний мост отключен.

На опасных участках дороги водитель с помощью электрического тумблера (включателя на панели управления в кабине) может активировать привод переднего моста. При этом включится пневмоэлектроклапан, а сжатый воздух поступит в пневматическую камеру (8), которая выдвинет вперед шток управления. Шток, в свою очередь, сдвинет вилку (32) включения переднего моста и через ведущую (21) и ведомую (2) шестерни прямой передачи, каретку зубчатой муфты (35), крутящий момент поступит на фланец (6) раздатки, далее к переднему приводу грузовика. На панели приборов загорится лампа – индикатор включения привода.

Включение пониженной передачи

При езде по бездорожью шофер переводит рычаг управления раздаткой в крайнее переднее положение. При этом тяги от рычага воздействуют на штоки переключения режимов коробки. Верхний шток управления своей вилкой сдвигает каретку (18), разъединяя ведущий вал (15) и вал привода задних мостов (22).

Вилка нижнего штока передвигает зубчатую каретку (37), тем самым объединяя шестерни (3) и (2). Одновременно нижний шток нажатием на микровлючатель, расположенный внутри раздаточной коробки, подает напряжение на пневмоэлектроклапан. Тот, в свою очередь, сжатым воздухом с помощью пневматической камеры (8) и вилки (32) подключит кареткой (35) вал привода переднего моста (5). Таким образом, крутящий момент от КПП ЗИЛ-131 через кардан и фланец (9) поступит на первичный вал раздатки (15), пройдет через шестерни (17), (3), (2) и (21), поступит на выходной вал привода задних мостов (22). От шестерни (2) через зубчатую каретку (35) крутящий момент передастся через вал привода переднего моста (5) на фланец (6).

Принцип работы СЗ

СЗ любого ДВС предназначена воспламенять ТВС в цилиндрах. Воспламеняется смесь благодаря возникновению искры, которая поступает на контакт свечи. Свеча находится в каждом цилиндре. Работа свечей осуществляется в строгом порядке в заданное время. Эффективная работа двигателя зависит не только от возникновения искры, но и от силы ее тока, что также является одной из функций СЗ.

Источником питания автомобиля является аккумуляторная батарея, которая вырабатывает ток определенной силы. Напряжения, которое поступает от аккумулятора недостаточно, чтобы воспламенить горючую смесь. Решение этой задачи возложено на СЗ. Она увеличивает напряжение, которое поступает от АКБ, и подает его в нужный момент на определенную свечу. Силы поступившего тока хватает, чтобы возникла искра, способная зажечь ТВС.

  • накопление нужного заряда;
  • преобразование низковольтного тока в высоковольтный;
  • распределение заряда;
  • образование искры на свечах;
  • воспламенение горючей смеси.

К СЗ предъявляются такие требования:

  1. Подавать искру в заданное настройками газораспределительной системы время на свечу конкретного цилиндра. Работа цилиндров должна быть синхронизированной, тогда двигатель будет работать стабильно.
  2. Искра должна появляться в свече с точностью до десятых долей секунды в заданный настройками системы момент. Это задается в настройках. Другими словами, если искра будет образовываться раньше или позже буквально на секунду, машина не заведется.
  3. Для получения необходимой мощности искры СЗ должна быть так настроена, чтобы воспламенять ТВС с определенной плотностью и конкретными пропорциями топлива и воздуха.
  4. Обеспечивать надежность работы двигателя, функционирование которого начинается с образования искры и воспламенения топливной смеси.

Чтобы понять, как работает двигатель нужно разобраться в работе СЗ (автор видео — Александр Крупко).
