В мае 2013 года стартовал серийный выпуск Лады Калины 2-го поколения. Доступна новинка с кузовом универсал и хэтчбек. Для бюджетной машины новая Лада Калина имеет отличный дизайн, большой набор современных опций и приличные ездовые качества.

АвтоВАЗ начал с продаж люксовых версий новой Калины. Это связано с успешным применением подобной практики концерна Nissan. Около 70% продаж предыдущей Калины выпало на комплектацию Норма и 30%, соответственно, на Стандарт и Люкс.

Все комплектации новинки оборудуются одинаковыми креслами, но с разной обивкой. Они являются самым слабым местом в эргономике Калины 2. Постоянный скрип и некомфортная набивка, все выпуклости которой поясница прекрасно ощущает, создают немало дискомфорта во время продолжительной поездки.

На пассажирском ряде тесновато: человеку с ростом около 190 см колени к груди прижимать не придется, и останется немного места над головой, но особого комфорта он не почувствует.

Также на втором ряду размещены три подголовника, которые можно отрегулировать под каждого пассажира.

В салоне явно нужны дефлекторы, поскольку тепло и холод от климатической системы идут под передними сиденьями в основном к ногам.

Багажник Калины 2 имеет электрозамок, управлять которым можно с помощью кнопки в салоне или ключа в версии «Люкс».

Открывается багажник легко, а закрывается он с небольшим усилием, поскольку нужно преодолевать сопротивление амортизаторов, после чего хлопнуть, чтобы крышка закрылась.

Мощность 16-клапанного двигателя, устанавливаемого ранее на Гранте и Калине, увеличили до 106 лошадей и 145 Нм вращательного момента. Механическая КПП с 2012 года использовалась на тех же моделях. Первая и вторая передачи переключаются мягко, без какого-либо хруста.

Первая передача способна разогнать 1040-килограммовый автомобиль до 45 км/ч, вторая – до 80 км/ч. Максимальный вращательный момент новой Калины составляет 145 Нм при 4000 об/мин. Для агрессивной езды стрелку тахометра необходимо загонять за 3500. В таком режиме двигатель будет сжигать около 10 л 92-го бензина на «сотку».

Коробка-автомат доступна лишь в паре с 98-сильным движком. Такой же двигатель устанавливается и на Гранте.

Кнопка «овердрайв» не позволит коробке переходить на четвертую передачу. В таком режиме автомобиль расходует около 9,8 л на 100 км.

https://www.youtube.com/watch?v=cTgAHItizWM

Подвеска Калины очень энергоемка, что немаловажно для отечественных дорог. Автомобиль мягко преодолевает ямы на дорожном полотне и устойчив на скоростях свыше 100 км/ч

Но машина “ловит” немалые крены и раскачивается на волнах асфальта. В связи с повышенной жесткостью кузова Калина 2 все же увереннее чувствует себя на дороге, чем ее предшественница.

Новая Калина – компактный и привлекательный городской хэтчбек. Для тех, кто имеет в своем распоряжении около 400 000 рублей, Калина 2 будет выгодной покупкой.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

  1. сначала все затягиваем моментом 2 кгс*м
  2. затем все затягиваем моментом 7 – 8 кгс*м
  3. доворачиваем на 90 градусов
  4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру. Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Все прекрасно знают, что основа вращения двигателя автомобиля – поступательное движение поршня. Но как он заставляет вращаться коленчатый вал? Что позволяет движение вверх-вниз превратить во вращение? Это система шатунов. Она имеется в любом двигателе внутреннего сгорания. Конечно, работает она и в «Приоре».

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

  1. Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
  2. Необходимо слить охлаждающую жидкость (антифриз/тосол)
  3. Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
  4. Снимаем дроссельную заслонку , не забыв снять тросик газа
  5. Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
  6. Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
  7. Отсоединяем шланги охлаждения системы.
  8. Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
  9. Откручиваем и снимаем впускной коллектор
  10. Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

  1. С помощью шестигранника снимаем пластиковый кожух ГРМ
  2. Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.

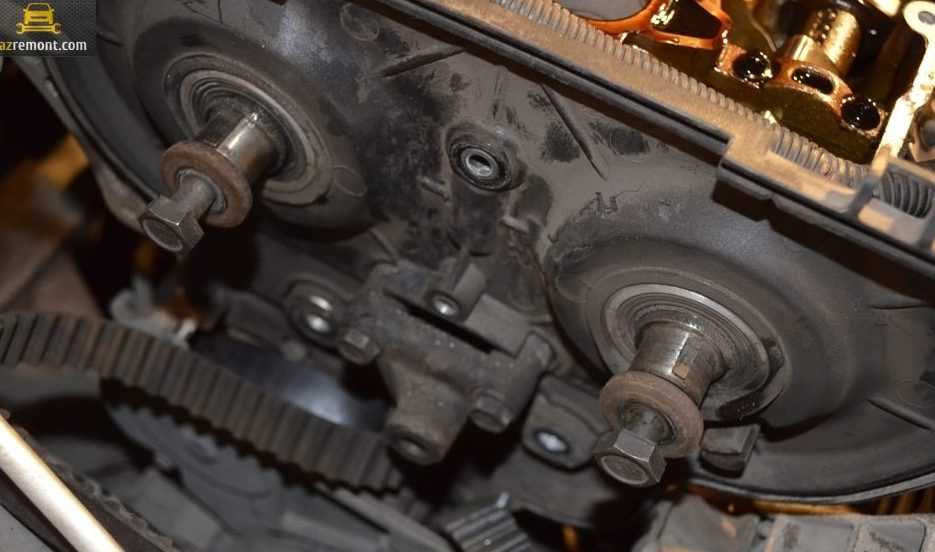

  3. Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
  4. Вынимаем стопорные кольца из пазов хвостовиков валов.
  5. Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
  6. Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
  7. Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

  1. Снимаем прокладкуголовки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

  1. Замена прокладки головки блока цилиндров
  2. Замена распредвалов
  3. Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
  4. Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

Плоской отвёрткой;
Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Блок цилиндров

Общие сведения

Блок цилиндров является базовой деталью, на которую производится крепление дополнительного оборудования, механизмов.

Блок цилиндров отлит из низколегированного высокопрочного чугуна. Отверстия под цилиндры растачиваются прямо в блоке и никакие дополнительные гильзы в цилиндрах не используются. Цилиндры в зависимости от величины диаметра разделяются на пять классов (диаметр каждого следующего класса отличается от диаметра предыдущего на 0,01 мм) и маркируются латинскими буквами A, B, C, D и E. Данная маркировка наносится на нижнюю плоскость блока цилиндров. Максимально допустимый износ цилиндра составляет 0,15 мм. Номинальный диаметр 82 мм при ремонте может быть увеличен на 0,4 или 0,8 мм.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников имеют маркировку, они не взаимозаменяемы. В опоры и крышки установлены тонкостенные, сталеалюминиевые вкладыши коренных подшипников. Верхние вкладыши (устанавливаются в блоке цилиндров) первой, второй, четвертой и пятой опор снабжены канавкой на внутренней поверхности. У верхнего вкладыша третьей опоры, а также у нижних коренных вкладышей и шатунных вкладышей канавки отсутствуют.

Вкладыши шатунных подшипников изготовляются с нормальной и увеличенной толщиной – под перешлифованные шейки коленчатого вала, с уменьшением на 0,25; 0,5; 0,75 и 1 мм.

В крышке второго коренного подшипника находятся два отверстия под болты крепления маслозаборника. В третьей опоре, по обеим сторонам, имеются гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Спереди (сторона шкива коленчатого вала) устанавливается сталеалюминиевое полукольцо, сзади – металлокерамическое. Кольца изготовляются с номинальной и увеличенной на 0,127 мм толщиной.

Коленчатый вал отлит из высокопрочного специального чугуна. Шейки коленчатого вала имеют отлитые как одно целое с валом противовесы. Они уравновешивают центробежные силы шатунной шейки, поршня и шатуна, возникающие при работе двигателя. В теле коленчатого вала просверлены каналы, по которым подводится масло для смазки шатунных подшипников. Коленчатый вал имеет пять опорных и четыре шатунные шейки. При повреждении или износе шейки можно шлифовать с уменьшением диаметра на 0,25; 0,5; 0,75 и 1 мм.

Передний и задний концы коленчатого вала уплотняются сальниками. На переднем конце коленчатого вала с помощью шпонки установлена шестерня, к ней крепится шкив привода генератора. К заднему фланцу коленчатого вала крепится маховик шестью болтами, под которые подкладывается общая шайба. Маховик отливается из чугуна и имеет стальной зубчатый венец, который напрессовывается на маховик в горячем состоянии.

Поршни отлиты из алюминиевого сплава. Поршень, а точнее его юбка, имеет сложную форму. Поршни по диаметру разделяются на пять классов (диаметр каждого следующего класса отличается от диаметра предыдущего на 0,01 мм) и маркируются латинскими буквами. Также поршни разделяются на три категории по диаметру отверстия под поршневой палец (диаметр отверстия каждой следующей категории отличается от диаметра отверстия предыдущей категории на 0,004 мм) и маркируются цифрами. Данная маркировка наносится на днище поршня.

У поршней ремонтных размеров на днище выбивается треугольник (+0,4 мм) или квадрат (+0,8 мм).

В верхней части поршня проточены три канавки под поршневые кольца. Канавка маслосъемного кольца имеет выходящие в бобышки сверления, по которым масло поступает к поршневому пальцу.

Поршневые пальцы — трубчатые, стальные. Пальцы по величине наружного диаметра разделяются на три категории (наружный диаметр каждой следующей категории отличается от наружного диаметра предыдущей категории на 0,004 мм) и маркируются цветом: первая категория – синим цветом, вторая – зеленым и третья – красным. Поршневые пальцы запрессовываются в верхнюю головку шатуна и вращаются свободно в бобышках поршня.

Шатун – кованый, стальной, двутаврового сечения. Нижняя его головка разъемная, в которой устанавливаются вкладыши шатунного подшипника коленчатого вала. Шатун и его крышка не взаимозаменяемы, поэтому на боковую поверхность шатуна и на его крышку наносится метка с номером цилиндра. При сборке метки (цифры) на шатуне и его крышке должны находиться с одной стороны.

Примечание:

Замена переднего/заднего сальника коленчатого вала описана в разделах «Разборка блока цилиндров» и «Сборка блока цилиндров».

Снятие и установка маховика, замена зубчатого венца

Для данной операции потребуются следующие инструменты: ключ 8 мм, ключ 17 мм.

Примечание:

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Типичные места образования трещин в ГБЦ

Определить микротрещину в ГБЦ — задача трудная для опытного специалиста. Ведь повреждения образуются не в одном и том же месте. Однако найти их по факту не так сложно. Особенно если у вас есть перечень мест, которые вы можете осмотреть визуально:

  1. Между клапанами двигателя. Дефект будет виден сразу. Обычно он появляется под седлами клапанов, расположенных по соседству.
  2. В дизельных силовых агрегатах микротрещины могут пойти от клапана к форкамере. Такой изъян найти несложно, однако увидеть его проблематично, поскольку он появляется непосредственно под форкамерой и не выходит наружу.
  3. Трещины часто образуются между клапанами и свечами. Увидеть такую неисправность можно без проблем.
  4. Иногда повреждения образуются под направляющими клапанов. Здесь неисправности не видно. В канале клапана достаточно темно, а сам дефект обычно прикрывается направляющей втулкой. Поэтому визуальная диагностика здесь не подходит.

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

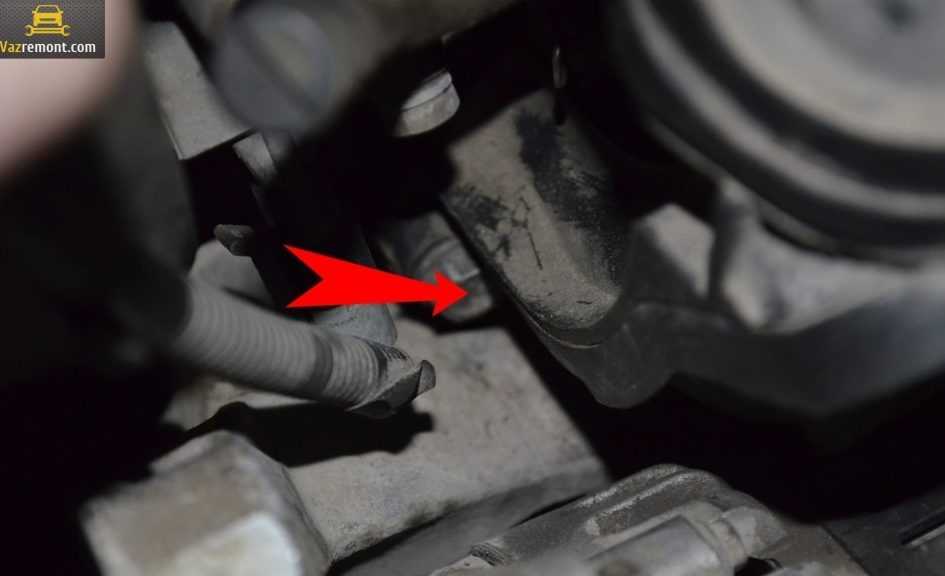

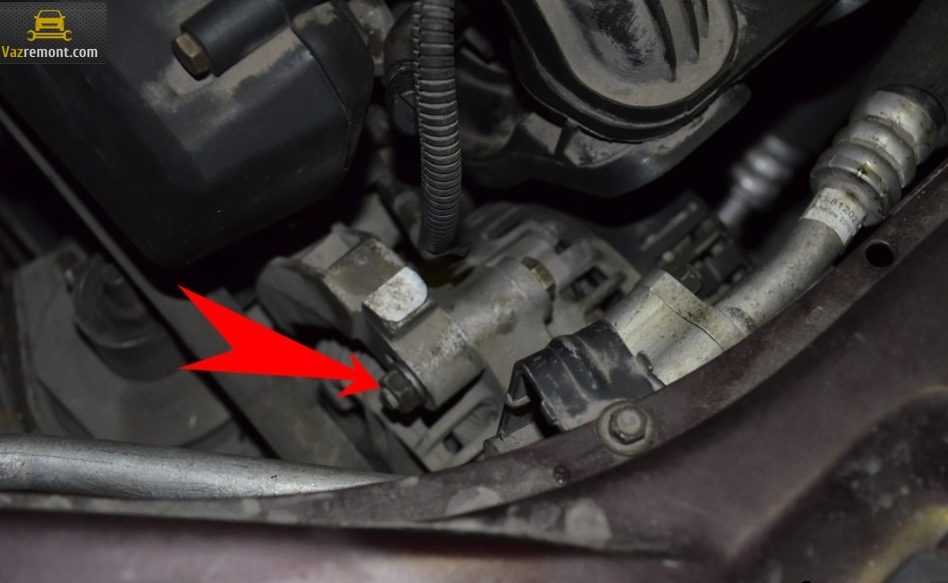

  1. Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

  • Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
  • Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Проверка обратного клапана ГБЦ

При разборе толкателя вы наткнетесь на обратный клапан ГБЦ, в котором присутствует шарик с пружиной. Осмотрите обратный клапан ГБЦ, если эти элементы повреждены, то здесь поможет только замена толкателя. Обратный клапан ГБЦ вместе с его компонентами можно заменить целиком, но найти эти детали можно далеко не в каждом автомобильном магазине. Они не пользуются спросом, так как он редко выходит из строя.

Когда будете осматривать обратный клапан, проверьте, сухой ли он или нет. Если гидрокомпенсатор работает исправно, то обратный клапан должен быть в масле. Можно залить в него смазку и посмотреть, почему уходит масло.

Особенности затяжки креплений

С этой работой сможет справиться даже не профессионал

Важно соблюдать два правила – момент затяжки и последовательность работы с крепежами. Момент затяжки на двигателях с 8 и 16 клапанами не имеет отличий, тогда как последовательность отличается

Обратите внимание на приведенные схемы, на них цифрами указана очередность затягивания болтов

Уделить внимание блоку цилиндров необходимо:

  • если в процессе эксплуатации от вибрации болты расшатались (неисправность обнаруживается по пропусканию прокладки);
  • после демонтажа ГБЦ и установки;
  • если заменена железная прокладка;
  • во время тюнинга блока цилиндров.

Перед работой возьмите инструкцию от вашей «Приоры», чтобы разобраться в том, какой двигатель установлен на автомобиле.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости

Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент

Необходимые инструменты

  • набор ключей;
  • динамометрический ключ (покупать не нужно, лучше одолжить на день-два);

    Динамометрический ключ

  • вороток;
  • штенгель циркуль;

    Штенгель циркуль

  • торцовые головки.

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

  1. Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.

    Длина не должна быть более 9,5 см

  2. Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
  3. Строго соблюдайте вращающие моменты во время затяжки.
  4. Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
  5. Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
  6. Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Правильное закручивание

Непосредственно сам процесс затягивания происходит в 4-е круга:

  • 1-й круг — момент 20 Н·м (2 кгс/м);
  • 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
  • 3-й круг — доворот болты на 90 градусов;
  • 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

 Загрузка …

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
