Замена прокладки гбц лада калина 8 клапанов пошаговая инструкция

Этапы ремонта на 8 и 16 клапанном авто

Устранение течи моторной жидкости

Протечка моторной жидкости из ДВС 8 или 16 клапанов — это важный симптом, при котором головке блока цилиндров необходим ремонт. Обычно утечка жидкости происходит из-под заглушки. Она находится непосредственно на ГБЦ на задней части мотора. Обычно причина утечки лежит в изношенных уплотнительных кольцах.

Для того чтобы произвести замену заглушки, необходимо скрутить три болта со шпилек.
Сделав это, из места установки можно демонтировать уплотнительную резинку.
Уплотнительные прокладки отечественного производства лучше не использовать, поскольку их качество оставляет желать лучшего. Для того чтобы обезопасить себя от необходимости замены кольца еще раз, лучше использовать герметик. Для большего удобства герметик можно набить в медицинский шприц.
Выдавите немного герметика в место установки заглушки. Подождите пять минут, после чего установите новую прокладку на место, а затем установите заглушку.

Замена узла

Если уж так случилось и вам приходится произвести не ремонт, а замену головки блока цилиндров 2110 8 клапанов, а навыков проведения таких ремонтных работ у вас нет, то вам пригодится наша инструкция:

Откройте капот авто и отключите минусовую клемму аккумулятора.
Под днище авто подставьте емкость для сбора отработанного расходного материала. Найдите пробку слива хладагента и открутите ее. Вам нужно подождать некоторое время, пока антифриз не сольется полностью, обычно это занимает не более 15-20 минут.
После этого отключите тросик привода дроссельной заслонки и приемную трубку, а также провода, расположенные с левой стороны ГБЦ мотора 8 клапанов. Кроме того, вам также потребуется демонтировать разъемы датчиков контроля температуры антифриза и давления моторной жидкости. Не забудьте отсоединить и патрубки охладительной системы.
Далее, чтобы снять головку блока, следует произвести демонтаж ресивера с дроссельным узлом. Помимо этого вам понадобится произвести демонтаж таких механизмов и узлов, как впускной коллектор, устройство для накопления бензина с форсунками и всеми патрубками, крышку ГБЦ.
Затем, при помощи гаечного ключа, снимите болт кронштейна задней опоры непосредственно мотора. Также следует открутить зубчатые диски распределительных шкивов, а после этого — заднюю крышечку ремешка привода газораспределительного механизма.
Чтобы произвести снятие ГБЦ, впускной и выпускной коллекторы снимать не обязательно. Для демонтажа головки используйте шестигранный ключ на «10»: открутите все болты, которые крепят верхнюю часть двигателя. Болты необходимо демонтировать вместе с шайбами. Открутив болты, снимите ГБЦ вместе с прокладкой головки.
Учтите, что прокладка — одноразовая, поэтому при каждом снятии головки ее нужно заменять. Установите новую прокладку. После этого возьмите рабочую крышку блока и установите ее, смазав торцевую часть герметиком. Все действия по сборке нужно проводить в обратном порядке.

Замена Прокладки Гбц Ваз 2112 16 Клапанов

Как без помощи других поменять прокладки ГБЦ для ВАЗ-2112 16-ти клапанов

Реальная забота об автомобиле заключается не только лишь в поддержании его чистоты, да и в неизменном контроле технического состояния транспорта и, естественно, своевременном обнаружении поломок.

Только исправный автотранспорт сумеет нормально работать, а человек, движущийся в нем, будет в абсолютной безопасности.

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Обладатели всех автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны повсевременно осматривать свою машину, следить, не возникают ли под ней маслянистые пятна, прислушиваться, как работает движок транспорта.

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, необходимо направить внимание на прокладку. В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

автомобильные ключи накладного и гаечного видов;
ключ динамометрического предназначения;
качественную новую прокладку;
емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

Отключить клемму от автомобильного аккумулятора.
Слить охлаждающее вещество в заранее подготовленную емкость.
Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
Приемная труба выхлопной системы отсоединяется от коллектора.
Приступают к снятию термостата.
Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
Снимается с постоянного места датчики, которые указывают на уровень давления масла.
При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
Снимается шкив с распредвала при помощи двух надежных отверток.
Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)

Работы по замене прокладки ГБЦ удобнее проводить на смотровой яме, заблаговременно подготовив необходимый инструмент.

Необходимые инструменты:

трещотка с торцевыми головками «на 10»; «на 13», «на 17», «на 19»;
ключ с насадкой «Torx»;
отвёртка;
динамометрический ключ;
ключ для выкручивания свечей.

Подходящие комплектующие:

комплект прокладок TRIALLI имеет артикул GZ1017022, его цена – 500 рублей;
прокладка ГБЦ VICTOR REINZ имеет артикул 613666000, ее цена — 280 рублей;
оригинальная прокладки ГБЦ ВАЗ (ВАТИ) имеет артикул 21083100302020, ее цена – 140 рублей.

Цена прокладок актуальна на лето 2017-го года для Москвы и области.

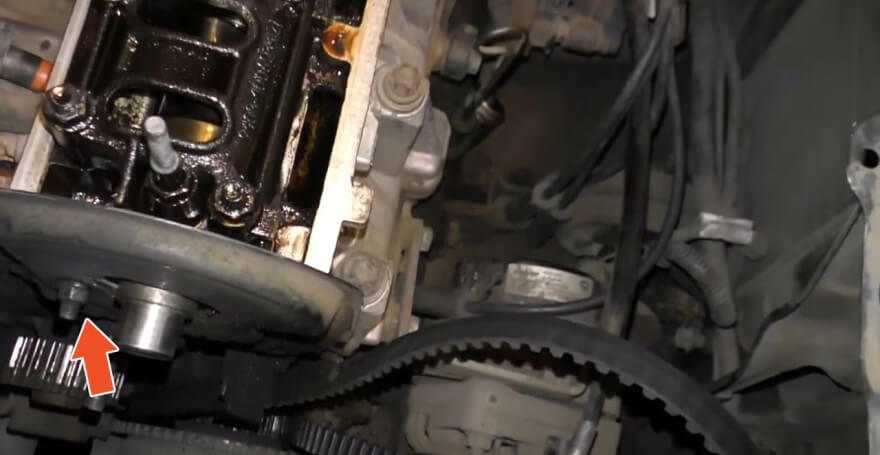

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Фиксируем зубчатый шкив распредвала от проворачивания фиксатором. Выкручиваем свечи.

А) Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его. Б) Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. В) Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.

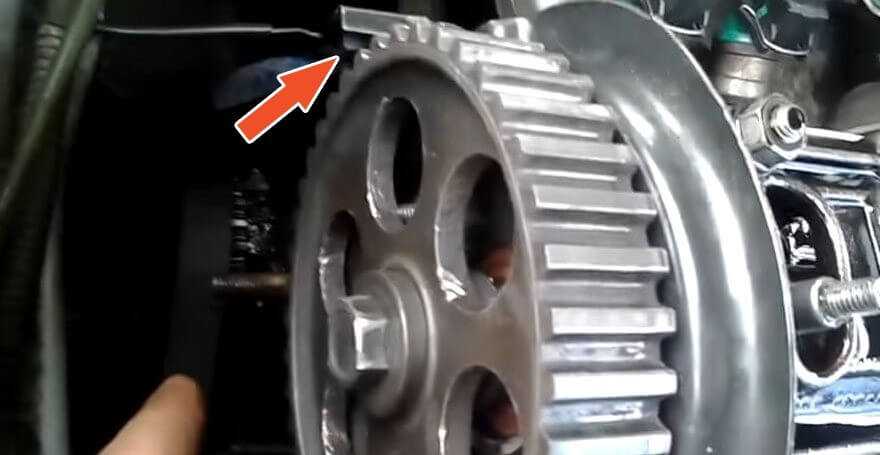

Проверяем совпадение метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ. Ключом «на 17» отвинчиваем шкив.

Отвинчиваем ключом «на 10» гайку крепления защитного кожуха и отгибаем кожух.

6

Видим, что ремень ГРМ тоже просит замены.

7

Отключаем разъем датчика давления уровня масла.

8

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Равномерно, ключом «на 13», откручиваем шесть гаек крепления заднего корпуса подшипников распределительного вала. Снимаем со шпилек задний корпуса подшипников распределительного вала.

9

Затем, так же равномерно и ключом «на 13», откручиваем четыре гайки крепления переднего корпуса подшипников распределительного вала и снимаем его.

10

Откручиваем четыре гайки крепления глушителя к выпускному коллектору.

11

Головкой «Е14 Torx» откручиваем 10 болтов на блоке цилиндров и снимаем блок.

Следы прогара на прокладке.

14

Вынимаем старую прокладку ГБЦ.

15

Устанавливаем новую прокладку ГБЦ.

16

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

Прежде чем приступить к работе важно знать, что замену прокладки ГБЦ в ВАЗ 2110 необходимо осуществлять тогда, когда возникает необходимость в снятии головки болта. Это одноразовая деталь

Если в тех точках, где головка болта соединяется с блоком цилиндра, заметно протекание охлаждающей жидкости или моторного масла, то головку снимают и заменяют прокладку. Утечка возникает и по другим причинам, например, из-за перегрева.

Забираемся внутрь автомобиля

Тюнинг ВАЗ 21124 включает в себя изменения внутреннего мира автомобиля. Замена помпы и ремня грм ваз 2110, 2111, 2112, лада приора, лада гранта, лада калина. (16 клапанов) течет помпа?Как поменять помпу на 16 клапанном двигателе? В салон ВАЗа устанавливаются дополнительные приборы и улучшаются старые, устанавливаются: спортивные сидения, рулевое колесо и подушки безопасности. Для шикарного вида ВАЗа 21124 не хватает обивки дверей, новых подлокотников, салонных ручек и деревянных карманов.

В мире дизайна тюнинга машин, есть широкий ассортимент тканей ПВХ для перетяжки потолка, множество вариантов карт дверей и кожзаменителей, которые отличаются расцветкой и дизайном.

Красиво в новом ВАЗе 21124 смотрится консоль в спортивном стиле, особенно в желтом, красном или синем цвете. Сама замена ремня грм на 8-клапанном моторе лада гранта непосредственно своими руками, почти не отличается от таковой, выполняемой на версии 16 клапанов отечественной лада гранта. Не забудьте про подиумы для динамиков и колонок, они существуют различного диаметра, расцветки и модели.

По желанию в салон устанавливают накладки-уголки, дверные вставки, солнцезащитные козырьки, декоративное покрытие пола, все зависит только от Вашей фантазии.

Тюнинг ВАЗ 21124 фото

Тюнинг ВАЗ 21124 изменяет большую часть системы автомобиля, поэтому данное авто по праву можно относить к категории скоростных. Так приятно, когда на дороге, Ваша машина с легкостью обходит другие машины, легко двигается и не шумит при быстром разгоне. Установка турбины на ВАЗ 21124. качественной тормозной системы, рулевого управления, улучшенной подвески для маневренности и легкой управляемости – все это называется чип-тюнингом автомобиля.

Интервалы замены прокладки ГБЦ на Ваз-2110

Ремонт головки блока цилиндров от «а» до «я» Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

Фирмы-изготовителя детали.
Качества материала, из которого изготовлена прокладка.
Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием , то ресурс двигателя существенно сократится.

Признаки пробитой прокладки

Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.

Узнать, что герметизация соединения нарушена, можно по следующим причинам:

В выхлопных газах появляется белый пар.
В тосоле можно заметить масляные пятна.
Течь в соединениях ГБЦ.
В поддоне находится большое количество масла.
Вокруг заливной крышки можно заметить пену.

Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

комплект накидных ключей;
свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
емкость для сбора отработанной жидкости;
две отвертки — с крестовым и плоским наконечником;
чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

Следить за уровнем масла и регулярно менять его.
Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
Заливать качественное топливо, рекомендуемое заводом-изготовителем.
Разумно эксплуатировать машину, не допуская перегрузки.
Ограничить до минимума время работы автомобиля на холостых оборотах.
Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Двигатели

Производители предлагали для модели пять силовых агрегатов в зависимости от модификации:

1,5-литровым8-клапанным двигателем 2111 оборудовали модификацию ВАЗ 21122;
1,5-литровым16-клапанным двигателем 21120 оснащали модификацию ВАЗ 21120;
1,6-литровым8-клапанным двигателем 21114 оборудовали модификацию ВАЗ 21121;
1,6-литровый8-клапанным двигателем 21124 оборудовали модификацию ВАЗ 21124;
1,8-литровый16-клапанный двигатель мощностью 100 л.с. предлагали для модификации ВАЗ 21128.

16-клапанные двигатели не имеют защиты от разрыва ремня ГРМ. Двигатели надёжны в эксплуатации. Средний ресурс работы двигателей до капитального ремонта — 150 000 км пробега.

Салон

Удобная регулировка спинок заднего сиденья — для перевозки больших грузов спинки складываются. В штатном положении кресел объём багажного отсека составляет 334 литра, при сложенных спинках — 425 литров.

Задний спойлер — неудачное решение производителя. Ухудшает обзорность через заднее стекло и гремит на ямах.

Это интересно: Самостоятельная замена ламп ближнего света в фарах Хендай Акцент

Кузов

ВАЗ 2112 обладает наследственной болезнью всех отечественных моделей — коррозией. Наибольшей склонностью к ржавчине обладает нижняя часть дверей и полностью дверь багажного отсека, пороги.

Бороться с коррозией машины можно своими силами. Для этого нужно обработать элементы кузова антикоррозийными средствами. В руководстве по ремонту перечислены рекомендуемые средства для предотвращения или удаления коррозии.

При открытии багажника часто ломается задний катафот.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

4,0-4,3 кг/м;
7,5 кг/м;
11,0 кг/м;
14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.
