Как проверить катушку зажигания passat б3

Как Поменять Замок Зажигания На Пассат Б3

Особенности зажигания на автомобилях VW Passat: ремонт и подмена своими руками

Замок зажигания и особенности его замены

  • Замок зажигания (ЗЗ) – надежное устройство, которое изредка ломается, но он состоит их механических и электронных деталей, потому возможны неисправности в контактной группе (КГ).
  • В конструкцию ЗЗ заходит:
  • корпус;
  • личинка с ключами;
  • контактная группа;
  • семиконтактная фишка.
  1. Поначалу следует демонтировать управляющее колесо, отключив кнопку сигнала, сняв клеммы и открутив крепежную гайку.
  2. Потом открутив крепежные винты снимается пластмассовый кожух с управляющий колонки.
  3. На последующем шаге отсоединятся все провода и разъемы от КГ, ЗЗ и блока переключателей.
  4. Потом снимается блок переключателей.
  5. Дальше снимается втулка особым съемником. Если его нет, то при помощи молотка и ключа на «22».7
  6. Потом снимается пружина и корпус ЗЗ.
  7. Открутив болт крепления, извлекаем КГ из корпуса.
  8. Потом при помощи дрели вынимаем и меняем личинку ЗЗ.
  9. После подмены деталей сборку исполняем в оборотной последовательности.

PASSAT B3 Замена контактной группы замка зажигания

Контактная группа – это соединительная система контактов электропроводов, которая позволяет их замыкать.

На катушке зажигания (КЗ) находится три вывода, на двух их них должно быть напряжение 12В, центральный предназначен для снятия искры.

Проверяется КЗ мультиметром.

  1. В первую очередь проверяется наличие искры. Для этого кабель зажигания отключается от КЗ. Когда включается зажигание, должны проскакивать синие искры.
  2. На втором этапе проверяется подача тока. Отключается штекер от КЗ, включается зажигание и проверяется напряжение на плюсовой клемме, оно должно быть 12В.
  3. Затем проверяется первичная обмотка: измеряется сопротивление между клеммами и сравнивается со значениями в таблице, которая есть в мануале.
  4. На этом этапе проверяется вторичная обмотка: измеряется сопротивление между клеммой с высоким напряжением и положительной. Полученные результаты также нужно сравнить со значениями таблицы в руководстве.

Если показания мультиметра отличаются от рекомендуемых значений, катушку необходимо заменить (автор видео Mr.Prompt).

Характерные неисправности узла

Неисправности КЗ проявляются следующими признаками:

  • провалы оборотов при резком нажатии на газ;
  • троит двигатель;
  • не всегда срабатывает зажигание;
  • падает мощность мотора;
  • увеличивается расход горючего;
  • КЗ перегревается;
  • машина не заводится;
  • появляется надпись на панели приборов Check Engine.

Перечисленные признаки не всегда означают, что неисправна КЗ.

Работа трамблера и типичные проблемы с ним

Трамблер – это устройство, благодаря которому подается электроимпульс на свечу каждого цилиндра. В свече образуется искра, она воспламеняет ТВС. Таким образом, трамблер отвечает за возникновение искры в момент нахождения поршня в ВМТ.

Распределитель зажигания Фольксваген состоит из следующих деталей:

  • ротора (привода распределителя);
  • КЗ с двойной обмоткой;
  • прерывателя;
  • распределителя бегунка;
  • крышки.

Внутри корпуса расположено еще несколько элементов: вакуумный и регуляторы угла опережения, датчик Холла.

  • повреждена крышка трамблера;
  • прогорели контакты;
  • неисправен бегунок;
  • заклинил подшипник регулятора напряжения;
  • сломался датчик Холла.
  1. Трамблер легко достать, так как он находится в верхней части двигателя.
  2. Для выявления неисправностей проверяется целостность крышки, исправность бегунка, контакты.
  3. В контактном распределителе системы зажигания прогоревшие контакты заменяются, в бесконтактном, например, Пассат Б5, – меняется датчик Холла.
  4. Исправная работа узлов СЗ обеспечивает качественное сгорание ТВС, что сказывается на мощности и способствует бесперебойной работе двигателя.

Как проверить катушку зажигания?

На катушке зажигания (КЗ) находится три вывода, на двух их них должно быть напряжение 12В, центральный предназначен для снятия искры.

Катушка зажигания Фольксваген

Проверяется КЗ мультиметром.

  1. В первую очередь проверяется наличие искры. Для этого кабель зажигания отключается от КЗ. Когда включается зажигание, должны проскакивать синие искры.
  2. На втором этапе проверяется подача тока. Отключается штекер от КЗ, включается зажигание и проверяется напряжение на плюсовой клемме, оно должно быть 12В.
  3. Затем проверяется первичная обмотка: измеряется сопротивление между клеммами и сравнивается со значениями в таблице, которая есть в мануале.
  4. На этом этапе проверяется вторичная обмотка: измеряется сопротивление между клеммой с высоким напряжением и положительной. Полученные результаты также нужно сравнить со значениями таблицы в руководстве.

Если показания мультиметра отличаются от рекомендуемых значений, катушку необходимо заменить (автор видео — Mr.Prompt).

Характерные неисправности узла

Неисправности КЗ проявляются следующими признаками:

  • провалы оборотов при резком нажатии на газ;
  • троит двигатель;
  • не всегда срабатывает зажигание;
  • падает мощность мотора;
  • увеличивается расход горючего;
  • КЗ перегревается;
  • машина не заводится;
  • появляется надпись на панели приборов Check Engine.

Перечисленные признаки не всегда означают, что неисправна КЗ.

Volkswagen Passat ABS 1.8 mono GL › Бортжурнал › ништячки, ремонт трамблера и пара мелочей

с момента ремонта ДТВВ заметно снизился расход. теперь можно подрасслабить булочки. по непонятной причине ЭБУ не диагностируется медленными кодами даже на заведомо исправной машине. это печалит еще и потому, что неизвестно какая еще цепь ЭБУ пострадала(до полной уверенности в машине напрашивалась на замену ВВ часть (бегунок, крышка, провода, свечи)было втарено вот это:

перед заменой была обнаружена неприятная картина: радиальный люфт штока трамблера. задействовав техническое образование в качестве дара предсказания были усмотрены предпосылки к следующему: разрушение новой пары крышка+беунок вследствие уменьшения зазора в паре и в последующем маячила вероятность разрушения датчика холла экранами. поскольку я не настолько богат, чтобы менять все вышеперечисленное было принято решение менять подшипник трамблера. разборка последнего выявила чугунные подшипники скольжения сверху и снизу трамблера. верхний имел заметный люфт, нижний держался лучше. родной завод не смог найти 3г серого чугуна на новые втулки и был отвергнут. в отечественном автомагазине были втарены 2 втулки стартера от чего-то ВАЗоподобного, а так же регулируемая развертка 12-13 мм новые втулки, в отличии от оригинала, выполнены из латуни с примесью графита. это меня не очень устраивает, ибо сохраняется вероятность, что фрагменты стального штока запрессуются в более мягкую втулки и вызовут еще больший износ штока, но выбора небыло.

наружный диаметр новых втулок больше родных, внутренний — меньше. снаружи втулка сгонялась напильником, вращаясь в дрели. +смазки и постоянные примерки, чтобы не снять лишнего

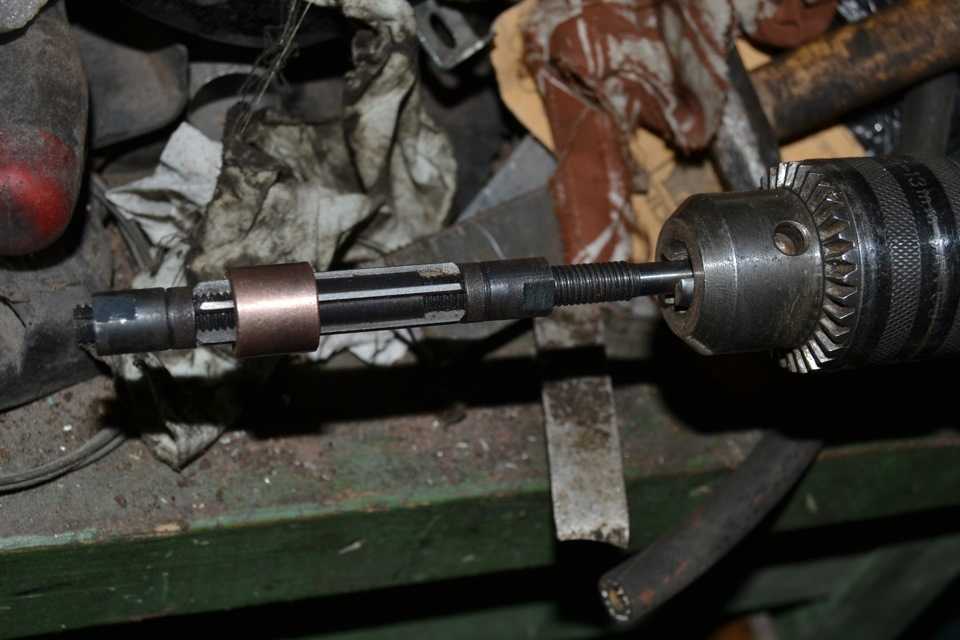

после запрессовки была в много этапов развернута разверткой до нужной посадки вала. это касаемо нижней втулки, изначально она имела меньший износ, чем верхняя и потому верхняя была выше оригинала. однако при обработке верхней втулки в дрели она лопнула вдоль. (глафито-латунь не сильно прочная). чтобы не бежать в магаз за новой втулкой сверху была просто запрессована чугунная втулка, которая с завода стояла снизу и имела еще допустимый люфт. все это было собрано воедино, обильно смазано маслом и установлено на двигатель в том положении, с которого и был снят. люфта нет, ВВ часть стала как роднаятеперь 2 слова о УОЗ. со старта трамблер должен ставится на 6+/-1 град опережения. и вот тут встал вопрос: как найти эти самые 6 град? по мануалам на маховике должны быть точки 0 и I, где 0 — ВМТ первого цилиндра, а I — искомые 6 град. но у меня на маховике нашлась только одна точка и судя по всему — это ВМТ. где брать 6 град? не снимать же маховик, чтобы разметить его… в итоге были найдены ориентировочные 3 град на шкиве РВ и эта точка была выбрана за 6 град КВ. к слову трамблер так и стоял)) но проверка лишней не бывает. была попытка вычислить насколько опустится поршень при 6 град, а затем выставить по микрометру, вкрученному вместо свечи, но найти точные размеры КВ и шатунов со старта не получилось и от этой идеи пришлось отказаться. все было собрано, новая ВВ часть установленасвечи зажигания NGK 3172провода ВВ Bremi 481крышка распределителя зажигания Beru VK360 система Valeoбегунок распределителя зажигания Beru EVL138 система Valeoвтулки стартера отечественного автопромаесли кому интересны номера крышки и бегунка по Bosch — спрашивайте, я уже случайно втарил не то))

так же была установлена оригинальная губа. в процессе выяснилось, что та часть бампера, куда она вщелкивается оборвана. было бы странно, если бы губа была)) был изготовлен кронштейн на коленке. фото позже сделаю

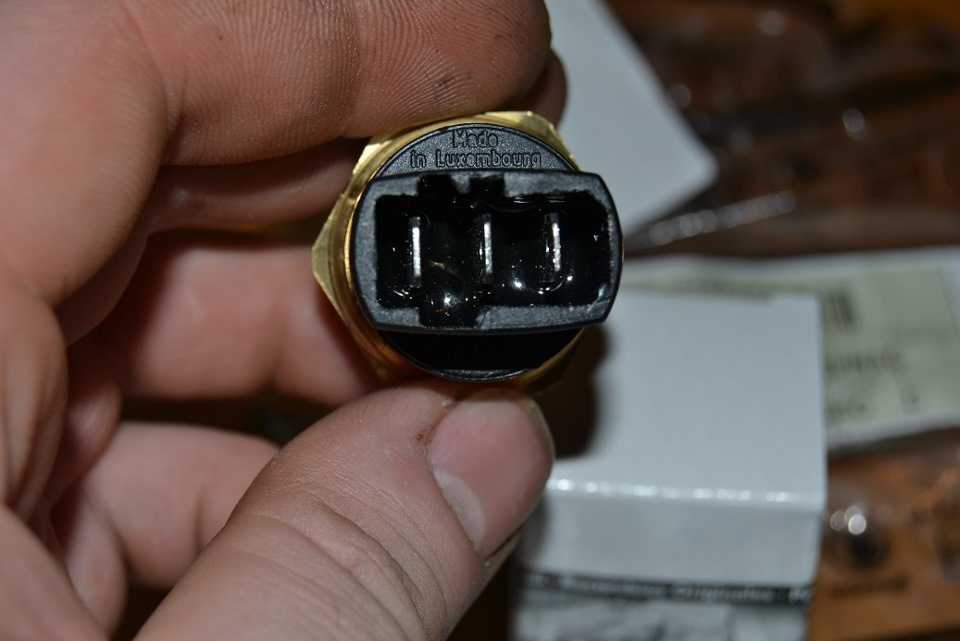

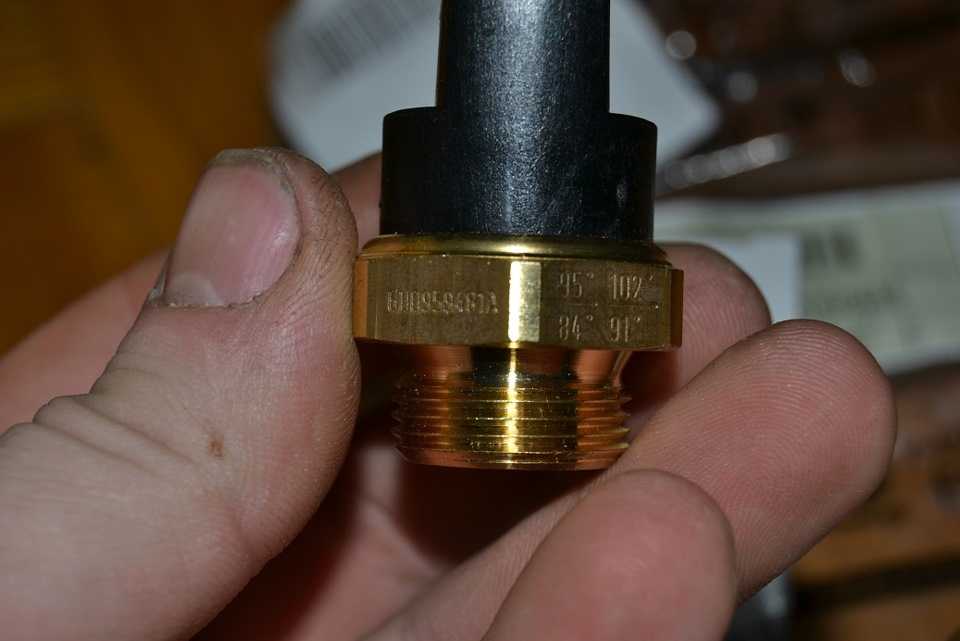

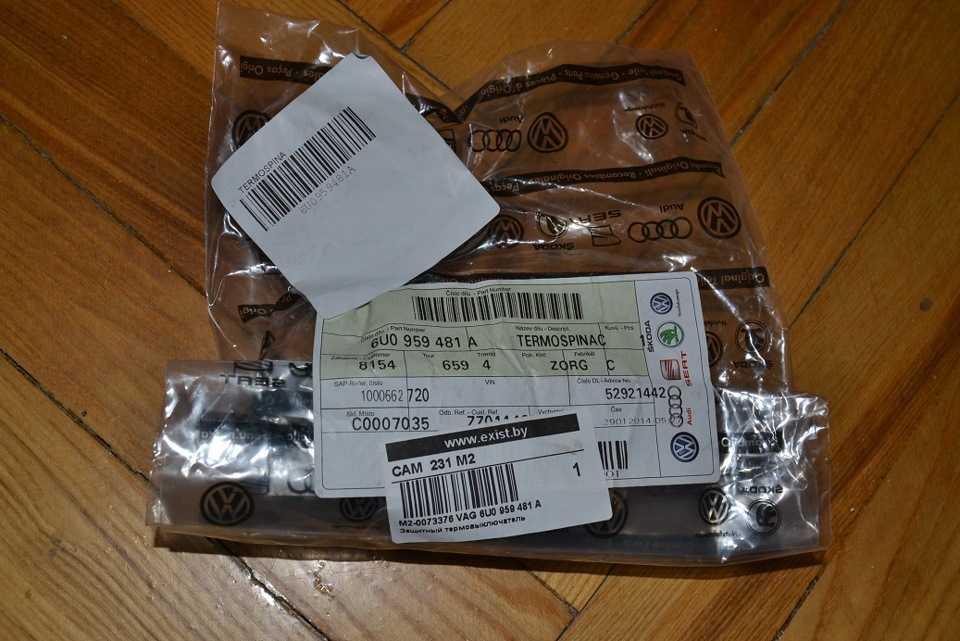

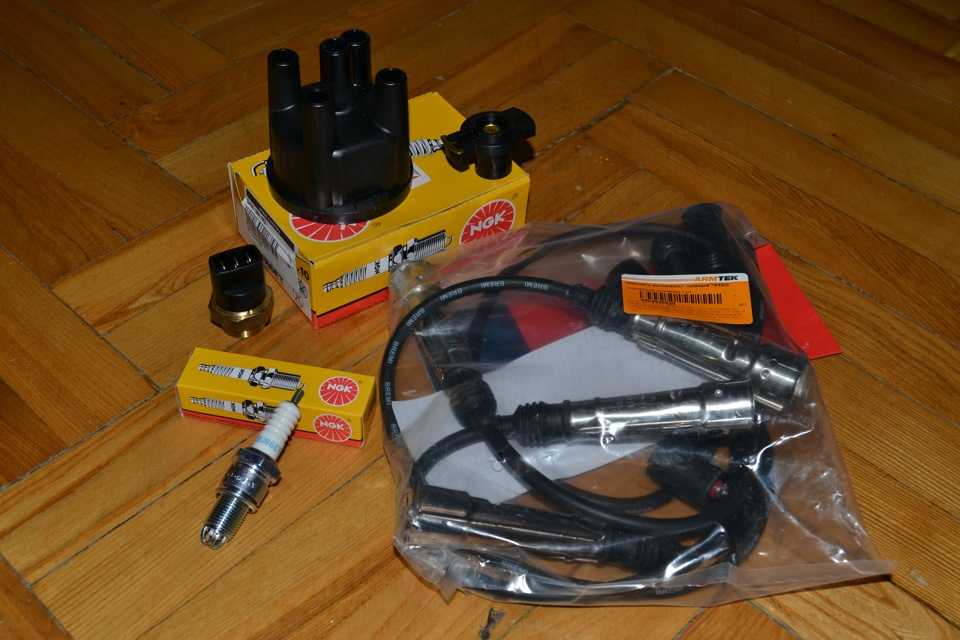

кроме того приехали следующие ништяки:

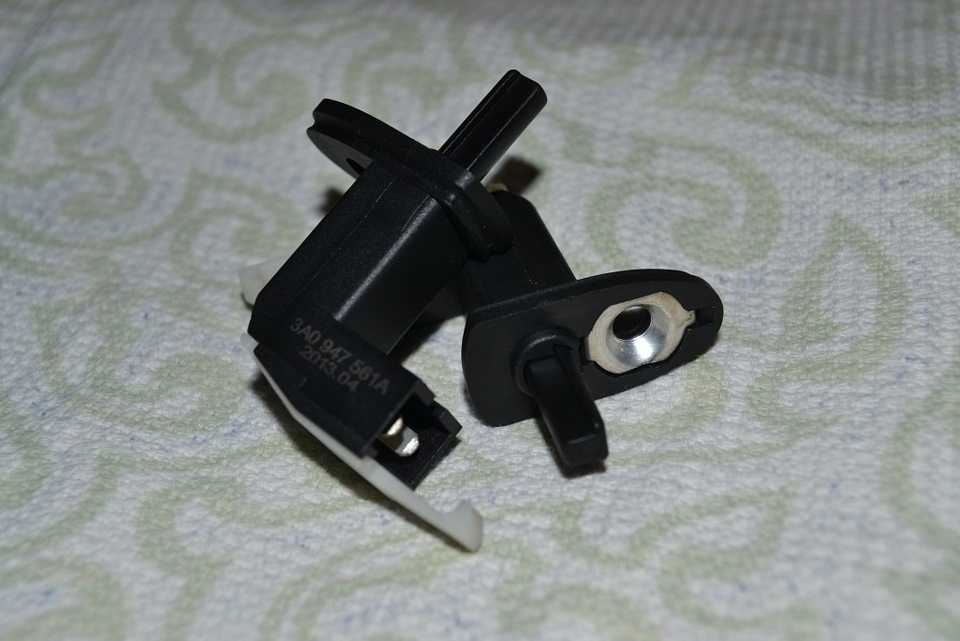

сидушки должны будут ездить практически без усилий)Планка салазок сиденья Hans Pries 102 673 755Планка салазок сиденья Hans Pries 102 921 755кольцо уплотнительное Jp Group 1119606800

тройник куплен не тот, теперь вынужден продавать. есть один лишний патрубок и нету маленького на РБ. мож кому надо?Фланец охлаждающей жидкости TopRan 100 719

девайс из китая, за 1$ оч неплохого качества, провода толстые, будет спрятан в панель, в него будет намертво воткнута зарядка регистратора, когда приедет из китая, подключится все к замку зажигания

в следующем посте ждите увлекательнейший рассказ о том, что стало с китайскими ПТФ после недели работы в щадящем режиме

в перспективе маячит замена подушек двигателя со снятием подрамника и ремонт оноговсем спасибо за внимание)

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

  1. транзисторов;
  2. тиристоров:
  3. гибридных элементов;
  4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы

Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу. Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

  • более мощную искру;
  • исключение потерь в трамблере;
  • стабильный холостой ход;
  • улучшенный пуск при пониженной температуре;
  • снижение расхода топлива.

Ремонт и замена трамблера, катушки и замка зажигания Volkswagen Passat B3, B5

x

Check Also

Зимний запуск дизельного двигателя: как правильно заводить дизельный мотор в морозы Начнем с того, что за последние десять лет дизельный двигатель на легковых автомобилях стал …

Для хозяйства, армии и космонавтов: интереснейшие шестиколесные машины из СССР В ездеходы были нужны стране – геологическая разведка, освоение новых территорий, военные нужды и даже …

Суровая правда жизни такова, что «заряженные» версии обычных автомобилей потихоньку становятся историей. По крайней мере, в России. С нашими климатическими, ментальными и, главное, рыночными условиями …

By Feann Torr — 29/6/2005 Opel Astra GTC by Steinmetz Sitting on 19-inch wheels and with an aero body kit, the Steinmetz Astra GTC looks …

Рейтинг автомобильных компрессоров: марки, характеристики, сравнения Каждый профессиональный автомобилист сталкивался с проблемой, когда пробито колесо гвоздем или шурупом, который застрял в отверстии, а не разорвано …

Автосервис ДеалМоторс расположен недалеко от метро Нагатинская и имеет свободный заезд со стороны Варшавского шоссе (в сторону центра). Оснащение автосервиса позволяет производить ремонт автомобиля самых …

Многие автолюбители долго копят деньги на любимую машину, а потом не могут позволить себе полноценно ею пользоваться. Это связано с дорогостоящим обслуживанием и высокими ценами …

«Искусство и технологии»: объявлен победитель совместной грантовой программы BMW Group Россия и Музея современного искусства «Гараж» BMW Group Россия и Музей современного искусства «Гараж» объявили …

Технические характеристики BMW Z4 / БМВ Зед4. Узнайте габариты, расход топлива BMW Z4 / БМВ Зед4, особенности двигателей, подвесок, кузовов и прочих технических характеристик автомобилей …

Компания Chevrolet продолжает испытания «хардкорной» модификации купе Corvette, которая будет именоваться ZR1. Новая порция шпионских фото позволяет разглядеть некоторые нюансы внешности будущего суперкара, которая обещает …

Причины пожелтения листьев у комнатных растений и методы лечения View the full image Почему желтеют листья у комнатных растений? С этой проблемой хотя бы раз …

Дворники с подогревом — отличное решение для морозов Обычные каркасные щетки в зимний период года создают столь серьезную проблему, как обмерзание. Холодный климат точно не …

Компания «Кинетика» осуществляет поставки качественного оборудования для комплектации коммерческих и промышленных установок, агрегатов, систем холодоснабжения, теплоснабжения, кондиционирования, вентиляции. Каталог представлен в виде технических разделов для …

Проверка деталей коробки передач на износ на ВАЗ 2101-ВАЗ 2107 Добро пожаловать! Детали коробки — без них бы не смогла бы работать нормально коробки, да …

Одной из самых распространенных неисправностей в автомобилях является неисправность рулевой рейки, которая представляет собой устройство, соединяющее руль и колеса, и позволяющее водителю управлять ими. Все …

Генератор тумана предназначен для дезинфекции помещений и открытых пространств. Чтобы выбрать оптимальную модель, нужно понимать принципы работы генератора, возможности разных видов тумана, плюсы и минусы …

Большие настенные часы в Задонском краеведческом музее навечно застыли на одной отметке — без пяти минут четыре часа утра. Положение стрелок на циферблате глубоко символично. …

Силовые агрегаты, устанавливаемые на современные легковые автомобили, отличаются высокой надежностью, имеют прекрасные технические характеристики и эксплуатационные качества. Дизельные и бензиновые двигатели способны безотказно функционировать в …

Форд Фокус — достаточно популярный автомобиль, в нашей стране данную модель можно встретить ежедневно. Естественно, такая распространенность объясняется неоспоримыми достоинствами модели, но, как и любой …

Ремонт замка зажигания Фольксваген

(8 4,00 из 5)Загрузка…

Volkswagen – отличный автомобиль в качестве личного средства передвижения.

Он приносит комфорт в повседневную жизнь и обеспечивает возможность передвигаться быстро. Но как любой другой транспорт, фольксваген иногда выходит из строя.

Обычно в автомобилях не выходит из строя все сразу, но часто возникают проблемы  с замком зажигания.

Конечно, если есть поломка, хочется залезть самостоятельно и все исправить, но нет абсолютно никаких гарантий, что все будет хорошо. Починив одну проблему, можно создать несколько новых.

Доверив свой транспорт настоящим мастерам, вы сможете ездить в автомобиле, не переживая, что что-то сломается. Вы и ваши пассажиры будут в безопасности.

Причины поломки замка зажигания Volkswagen

Отдадим должное старичкам и начнем с них, Passat B3,B4. Polo,Jetta,T4(выпуска 90-х годов)

Самая распространенная проблема в этих автомобилях это поломка контактной группы замка зажигания. Вторая проблема поломка «хвостовика» включающего контактную группу, как итог ключ проворачивается вхолостую, лампочки на панели приборов не загораются.

Далее по возрасту, Passat B5 и компания. С момента установки на автомобили семейства Фольксваген замка нового образца (ключ с внутренне нарезкой в виде «змейки») к двум выше описанным проблемам добавились еще две, износ сердцевины и поломка механизма клина руля. И так по порядку.

Поломка контактной группы. Основные признаки:

Ключ плохо вставляется в замок зажигания
Ключ не вынимается из замка зажигания, при этом машину можно заводить и глушить.
Ключ в замке проворачивается в положение зажигания и обратно с излишним усилием.

Решается эта проблема только заменой контактной группы на новую. Пример замены контактной группы замка зажигания в автомобиле Volkswagen Passat B3

Износ сердцевины. Основные признаки:

Ключ проворачивается в замке ни с первого раза (надо потрясти)
Ключ не проворачивается в замке.

Ремонт производится с учетом износа ключа, в итоге клиент получает фактически новую сердцевину.

Поломка хвостовика. Единственный признак, ключ проворачивается вхолостую, лампочки не включаются.  Решается проблема с помощью замка «донора» из которого берется целый «хвостовик», либо замок «донор» переставляется целиком, при этом сердцевина остается родная.

Поломка «клина руля» Основные признаки:

Ключ плохо проворачивается в замке
Ключ проворачивается только в первое положение

Стоит учесть, что самостоятельная замена вряд ли возможна, так как придется разбирать руль, снимать заглушки, откручивать болты, отсоединять множество разъёмов (а потом их обратно правильно установить), снятие блоков, шайб, и через определенное время, разобрав множество деталей можно добраться до замка зажигания. Есть много нюансов, некоторые болты нельзя раскрутить, они выбиваются, возникает вопрос у неопытного «мастера», как их потом обратно закрепить.

Таким образом, самостоятельное вмешательство внутрь машины может не принести результатов, и это будет лучшим исходом. Потому что неправильные действия могут вывести автомобиль из строя, окончательно поломав некоторые детали.

Обратившись к опытным мастерам, профессионалам своего дела, например в компанию Smart-Keys, где каждый сотрудник владеет знаниями и опытом, можно отремонтировать поломки фольксвагена без значительного ущерба и машине, и кошельку.

К дополнительным услугам компании относятся:

Замена замка зажигания Volkswagen Passat

Первые признаки того, что замок зажигания максимально изношен, и нужно как можно скорее произвести замену его составляющих или замену замка зажигания в сборке:

Заклинивание ключа.
Никакой реакции при прокрутке ключа (автомобиль не реагирует на движение ключа, только спустя две-три попытки все становится нормальным).

Набор шестигранников.
Набор отверток.
Накидной ключ.
Трещотка.
Молото.
Дрель.
Ветошь.

Замена замка зажигания

На процедуру замены замка зажигания уходит от одного до нескольких часов, в зависимости от уровня подготовки, наличия необходимого инструмента и условий ремонта процедуры.

Используя отвертку, демонтировать крышку сигнала (аккуратно сорвать).
Отключить питание автомобиля, сняв клемму «минус» с АКБ.
Отключить две проводящие с клемм сигнала. Соблюдайте осторожность, дабы не сорвать их.
Открутить гайку рулевого колеса головкой и после демонтировать её.
Демонтировать пластмассовый кожух. Для этого необходимо открутить три винта крепления.
Отключить все разъемы с блока переключателей.
Отключить разъемы от контактной группы.
Демонтировать разъем замка зажигания из автомобиля.
Теперь нужно отсоединить группу переключателей.
Демонтировать втулку вместе со съемником.
Сбить втулку.
Извлечь пружину после успешного демонтажа втулки.
Открутить болт, который крепит корпус замка зажигания.
Извлечь пластмассовую втулку.
Вставить ключ в замок и только после этого полностью демонтировать корпус замка.
Извлечь все детали замка с рулевой рейки.
Извлечь контактную группу из корпуса. Для этого необходимо выкрутить один винт крепления.
Оценить состояние гнезда контактной группы замка зажигания.
Как правило, на замках зажигания меняют некую «личинку». Для этого необходимо надавить на стопор личинки.
Просверлить отверстие в необходимом месте.
Гвоздём или другим острым предметом извлечь личинку из корпуса.
Оценить её состояние более детально
Заменить на новую.
Сборка производится в порядке, обратном снятию.

Замок зажигания

На современных автомобилях довести до полного износа замок зажигания практически невозможно, но на более старых моделях Passat подобная неприятность время от времени случается. Как правило, замки зажигания умирают к 150 тыс. км. эксплуатации автомобиля.

Замена замка зажигания на новый всегда проблематична, так как замок может сломаться во время перепутья между двумя городами. В таком случае приходится только вызывать эвакуатор, да и погрузить автомобиль – проблема, так как, обычно, вместе с изношенным замком зажигания блокируется руль.

Часто меняют замки зажигания и в связи с потерей ключа. Но, в таком случае уместнее восстановить ключ по замку зажигания.

Также часто производят замену замков зажигания после того, как их автомобиль подвергался угону или ограблению (очень много примеров, когда грабители, насмотревшись кино, вставляли отвёртки в замки с надеждой, что авто заведется и поедет). После вышеперечисленных пунктов замена замка зажигания – необходимость.

Ремонт замка зажигания фольксваген

В продолжении серии статей о ремонте автомобильных замков зажигания, будет эта статья о ремонте замка зажигания vw, а так же о ремонте и замене личинки фольксваген. Ввиду высокой популярности этих автомобилей, довольно часто приходится заниматься ремонтом и заменой личинок и замков зажигания всей VAG группы, в которую помимо VW входят AUDI, SEAT и SKODA.Пожалуй только чрезвычайная распространенность этих автомобилей и является основной причиной нередких случаев выхода из строя и заклинивания замка зажигания. Конструкция же замков фольксваген вполне себе удачная и надежная, в отличие от замков марки Honda. Вот они-то являются чемпионами по отказам и проблемам такого рода и у них это как раз вызвано неудачной конструкцией. Статья о ремонте замка зажигания Хонда .

В автомобилях фолькваген заклинивает замок зажигания по ряду причин:

  • Износ ключа
  • Износ кодовых элементов личинки замка
  • Поломка деталей механизма внутри самого замка

То есть, если перестал поворачиваться ключ зажигания, то чаще всего ремонт замка зажигания фольксваген заключается в ремонте личинки и изготовлении нового ключа.Ремонт личинки производится с ее извлечением из корпуса замка и полной разборкой. Здесь надо отметить, что данный тип личинок имеет в своем составе считывающую антенну иммобилайзера

Очень важно не повредить её при ремонте, так как в противном случае машина больше не заведется.При ремонте личинки замка зажигания vw мы используем не напильник, которым некоторые нерадивые мастера просто стачивают изношенные элементы, тем самым подгоняя к ключу. В нашей мастерской меняется комплект кодовых элементов (всего в замке vw их 8 штук) на новые, согласно карте нарезки ключа

Иногда выходят из строя не только секретная часть (личинка), а ещё и детали механизма в самом корпусе замка. Тут только снятие замка с автомобиля целиком в сборе для того, чтобы попытаться починить, или вынести вердикт – замена замка на новый.Фотография разобранного замка зажигания фольксваген

Иногда, когда ломаются детали, отвечающие за блокировку рулевого вала, можно по согласованию с клиентом просто убрать этот узел из замка, что является конечно неправильным. На мой взгляд, если уж категорически не хочется покупать новый замок, лучше взять б/у замок на авторазборке и использовать его в качестве донора. Поскольку ремонт замка фольксваген почти всегда, не считая замены личинки, требует его снятия с автомобиля, то отдельно расскажу про его крепление.Сам замок крепится с помощью двух специальных болтов. Их называют срывные болты, или болты со срезной головкой. Эти болты несут часть противоугонной функции, так как не позволяют просто так снять замок и разблокировать рулевой вал. Для того, чтобы сохранить эту самую функцию и не упрощать жизнь жуликам, отремонтированный замок vw ставим на место с помощью таких же оригинальных болтов.

Кстати, иногда работы по замене личинки используются в нашей мастерской, когда клиент самостоятельно приобретает где-то б/ушный замок зажигания вместо своего старого, вышедшего из строя и понимает, что ключ теперь не заводит машину. Или получается, как жигули в плохом смысле слова – один ключ от двери, второй от зажигания. Все это дело можно привести к “общему знаменателю” – перебрать донорский замок vw под прежний ключ. Технология точно такая же, как и при ремонте личики и замка зажигания фольксваген. То есть у нас в наличии есть ремкомплекты и правильно будет сделать все по уму.

Запись на ремонт и замену личинок замков зажигания фольксваген в нашей мастерской в г.Нижнем Новгороде по телефонам: 8(903) 602-64-06; 414-64-06

Диагностика по свечам зажигания

Диагностику по свечам проводят в том случае, если требуется выяснить, какой из цилиндров в двигателе не работает. На ЭСУД отключение производится с помощью диагностического прибора, например, на сканере – диагностический стенд отключает подачу питания на цилиндр. При исправной свече характер работы двигателя меняется – он замедляет обороты, начинает работать еще более неустойчиво.

На простом карбюраторном движке исправность свечей проверяют выдергиванием свечных наконечников, и здесь принцип определения работоспособности цилиндра такой же, как и при компьютерной диагностике – если характер работы двигателя не меняется, следует искать неисправность именно в этом цилиндре.

Причин нестабильной работы ДВС может быть много, и далеко не всегда в подтраивании движка виноваты могут быть свечи. Чтобы проверить свечи зажигания, их выкручивают из головки блока цилиндров и в первую очередь осматривают. На исправной свече:

Диагностика ЭСУД

Исправность электронной системы управления двигателем проверяется при помощи специального сканера или компьютера, в приборах диагностики зажигания устанавливаются программы, причем, для каждой модели двигателя используется свое программное обеспечение.

В электронной системе присутствуют различные датчики, и они могут выходить из строя. Если в ЭСУД появляются неисправности, они фиксируются электроникой, а о наличии ошибки сигнализирует лампа диагностики Check Engine на щитке приборов в салоне машины. Каждой ошибке присваивается свой код, например, для автомобилей ВАЗ пропуск зажигания четвертого цилиндра обозначается кодом Р0304. Неисправным в системе может быть любой из датчиков:

  • положения дроссельной заслонки (ДПДЗ);
  • детонации (ДД);
  • положения распредвала (ДПРВ);
  • положения коленвала (ДПКВ);
  • расхода воздуха (ДМРВ) или абсолютного давления (ДАД), разные датчики устанавливаются в зависимости от типа ЭСУД;
  • температуры (ДТОЖ);
  • окружающего воздуха (ДТОВ).

Еще во всех электронных системах устанавливается регулятор холостого хода, сам блок управления. Нередко причиной сбоев в зажигании является электропроводка, например, не подается питание на одну из катушек. Если отказывается работать ЭБУ, двигатель может не запускаться, в таком случае блок подлежит ремонту или замене.

Диагностика катушек зажигания

Катушки зажигания (КЗ) на автомобилях из строя выходят достаточно часто, из-за неисправности этих деталей мотор может совсем не запускаться или троить и не набирать обороты. Сразу следует отметить, что КЗ могут быть разными по конструкции – на более старых моделях шла одна круглая катушка цилиндрического типа, на современных ДВС устанавливаются:

  • сдвоенные (по две КЗ) или монолитные модули с высоковольтными проводами и наконечниками;
  • катушки для каждого цилиндра – такие модули зажигания устанавливаются непосредственно на свечи, и у них нет в/в проводов и наконечников.

Проверяются КЗ различными способами:

  • внешним осмотром;
  • омметром;
  • осциллографом.

Часто катушки выходят из строя из-за перегрева, и на более старых моторах (например, ВАЗ «Классика») в результате обрыва или замыкания витков обмотки двигатель перестает запускаться, так как КЗ устанавливается на этих движках одна. На более новых авто при неисправной обмотке перестают работать только один или два цилиндра, и движок начинает троить.

Осматривать катушку следует очень внимательно – на токоизоляционных ее частях не должно быть следов прогара, а также присутствовать трещины. Если наружные дефекты обнаруживаются, деталь подлежит обязательной замене – в любом случае она уже долго не прослужит.

Проверить целостность обмоток КЗ можно с помощью омметра:

  • на первичной обмотке прибор должен показывать в пределах одного Ома;
  • на вторичной обмотке сопротивление колеблется в пределах от 5 до 20 КилоОм.

Показатели для различных моделей КЗ могут отличаться, для каждой марки существуют свои параметры. Но по сопротивлению исправность детали определить не всегда удается, более точно это можно выяснить при помощи осциллографа или путем ее замены на заведомо исправную запасную часть.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
