Основные неисправности стартера автомобиля и способы их устранения своими руками

Неисправности и способы проверки втягивающего реле стартера Ваз 2110

Вы сели за руль, повернули ключ, включается панель приборов, заработал бензонасос. Поворачиваете дальше, но панель отключается, а стартер молчит. Отпускаете ключ, снова светится панель и работает бензонасос.

Первым делом проверьте, идет ли на втягивающее реле напряжение. Идет? Пробуйте замкнуть стартер. Отказывается крутить? Отсоедините сигнализацию, в ней тоже может быть причина, как и в самом замке зажигания ВАЗ 2110.

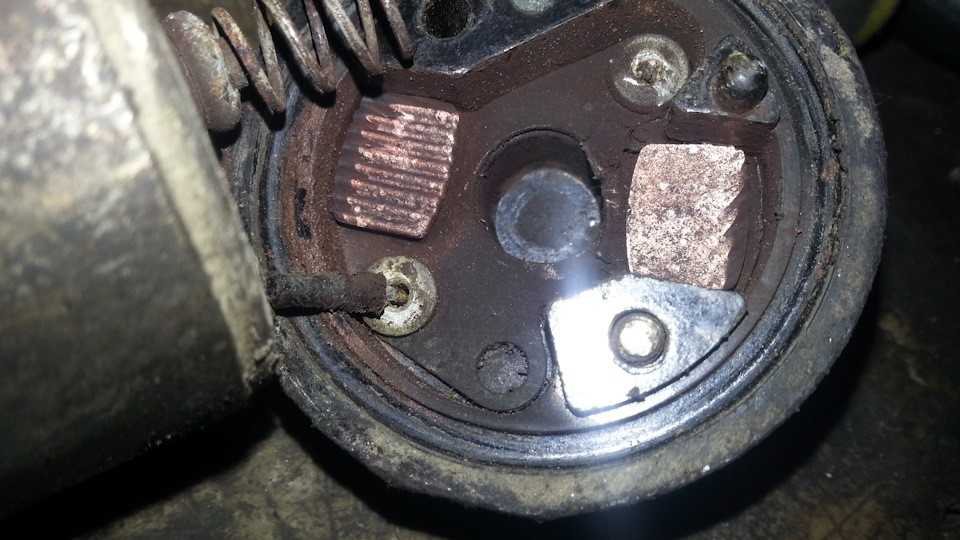

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Обнаружили, что все работает в «самостоятельном режиме», но в совокупности отказывает? Значит, точно – неисправности имеет втягивающее реле, и его следует заменить.

Данный компонент системы представляет собой простой электромагнит.

Этот электромагнит включает в себя:

1. непосредственно сам корпус, выполненный из немагнитной основы;
2. так называемый якорь, который также является магнитом;
3. обмотку, установленную в корпусе устройства;
4. два медных контакта, а также пластину, которая их замыкает.

Когда водитель отпускает ключ, напряжение исчезает. В ходе образования напряжения начинает работать реле, а обмотка внутри него находится под воздействием напряжения. В результате осуществляется притяжение так называемого якоря, который впоследствии начинает воздействовать на шток, находящийся в нижней части электромагнита.

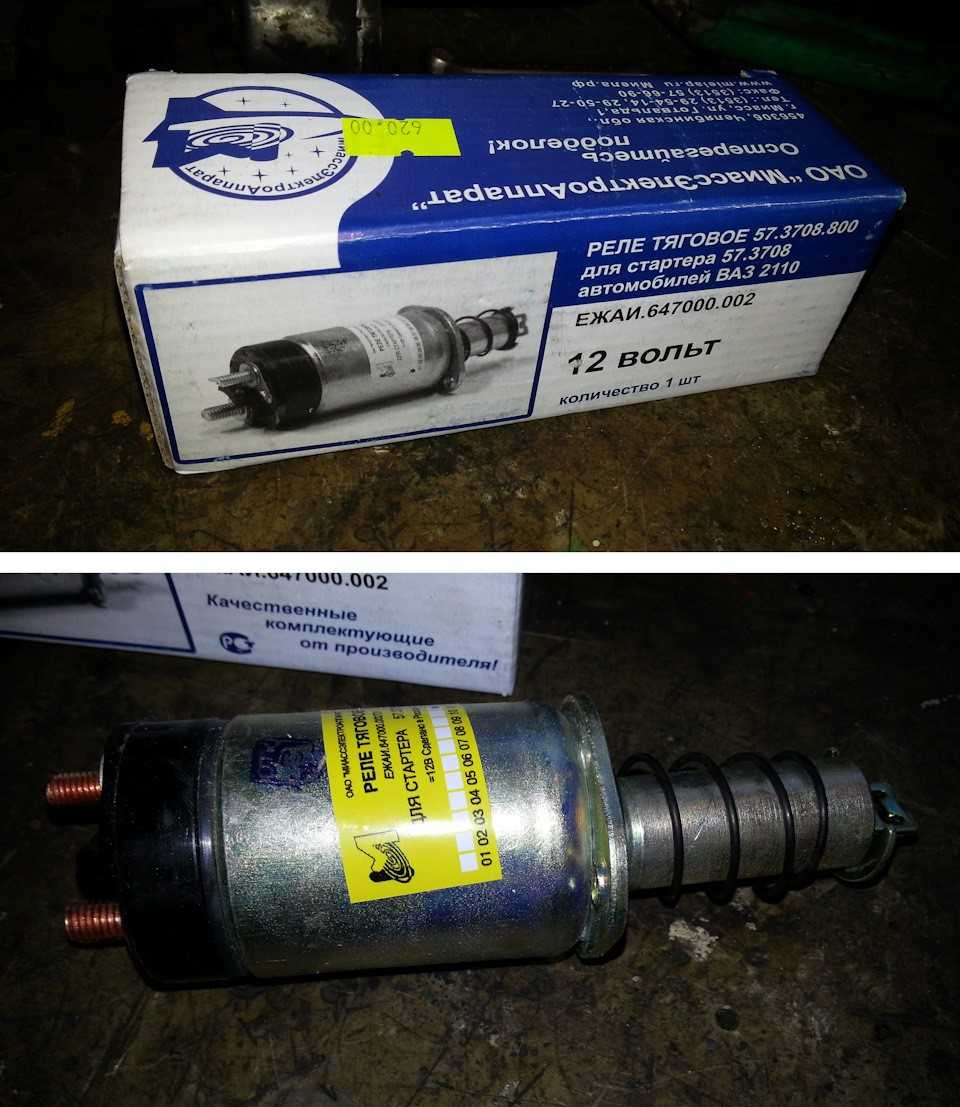

Втягивающие реле стартера Ваз 2110 в коробке

Данный шток непосредственно связан с перемычкой, предназначенной для замыкания контактов во время появления напряжения. В этот же момент осуществляется перемещение шестеренки относительно шкива механизма. В итоге напряжение начинает поступать на обмотки электромотора, в результате чего маховик вращается, а вместе с ним начинает вращение и коленвал мотора ВАЗ 2110

Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата.

Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор.

Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

• втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
• то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
• никакого движения вообще, то есть не работают даже осветительные приборы.

Порядок определения неисправности при проблемах с запуском

Казалось бы, решение крайне простое — завести машину с буксира или снять аккумуляторную батарею, разыскать где-то зарядное устройство и зарядить ее.

Однако не менее важно понимать причины, по которым произошел разряд. В одном случае, речь может идти об отсутствии эксплуатации автомобиля длительное время, в другом — виновником разряда может быть какой-то из приборов

Поэтому нужно проверить и состояние генератора, а также его щеток.

Чтобы установить, так ли это — бросьте плюсовую клемму на управляющий провод стартера. Если стартер начал работать, значит, причина спряталась в замке зажигания, неисправном реле или в проводке, которая их связывает. В тех случаях, когда поездку никак отложить не удается, можно завести двигатель подачей плюса с питания на управляющую клемму при включенном зажигании.

О плохих контактах могут свидетельствовать щелкающие звуки стартера при отсутствии вращения коленвала. Нелишним будет начать с проверки всех соединений, в частности, с проверки, не перебит ли силовой кабель.

Дело в том, что часть ампер может теряться «по дороге», а тех, что остались — может быть достаточно для работы втягивающего реле, но слишком мало для запуска мотора.

Водителю или слесарю, который занимается устранением неисправности, следует проверить все имеющиеся соединения, очистить провода и контактные площадки, смазать и затянуть покрепче.

Что делать если неработоспособен сам стартер

Чтобы запустить стартер, можно подключить его напрямую. На нем размещается три клеммы: управляющая, одна с аккумулятора на вход, и еще одна на выход. Любой длинной отверткой можно замкнуть обе большие клеммы, однако так, чтобы она не касалась с любыми металлическими деталями подкапотного пространства или самого кузова. Если после замыкания стартер начал свое вращение, значит, причина кроется во втягивающем реле. В данной ситуации можно попытаться его разобрать или, хотя бы провести зачистку контактов. Однако отремонтированное реле вряд ли прослужит долго, ведь при зачистке снимается верхний слой дорогих цветных металлов, а потому вероятность окисления существенно возрастает.

Причина может крыться в неисправных щетках, и тут тоже не обойтись без снятия и разборки стартера.

Несмотря на то, что эксплуатационный ресурс у них довольно большой, их износ можно увидеть даже невооруженным взглядом.

О неисправностях обмотки обычно говорит их изменившийся цвет или запах подгоревшей проводки. Во многих ситуациях дешевле и надежнее менять не только обмотку, но и весь стартер в сборе.

Андрей

Просмотры:13809

Проблемы в работе бензонасоса

В отличии от остальных моделей, выпущенных заводов ВАЗ ранее, топливный насос располагается в модели 2112 непосредственно в салоне за задним сиденьем. В первую очередь нужно проверить – подается ли питание на насос. Сделать это очень просто – достаточно воспользоваться мультиметром:

• устанавливаем переключатель прибора в режим проверки постоянного напряжения, до 20 В;
• снимаем специальную клемму с насоса;
• при помощи щупов проверяем подачу питания при включенном зажигании.

Если питание присутствует, но бензин все равно не подается – то необходимо просто заменить деталь на новую. Ремонт не имеет какого-либо экономического смысла.

Стоимость насоса на ВАЗ 2112 обычно не превышает 1.5 тыс. рублей. Если искра есть, но мотор глохнет на ходу (в том числе на холостом) – проблема может крыться в низком давлении.

Ремонт стартера на автомобиле ВАЗ своими руками

В статье очень подробно с фото сопровождением описан процесс по ремонту стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и неполадки в стартере случаются редко. А вот если машина отслужила уже более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера может и сам владелец автомобиля – машина не заводится, нехарактерные звуки во время запуска двигателя, стартер самопроизвольно выключается.

Но многие автомобилисты не обращают внимания на такие сигналы машины. И доводят ситуацию до того, что «спасти» стартер уже невозможно. Но опытный автомобилист, который следит за своим авто, сразу же, по звуку работающей машины, определит неисправность этой детали. Так как же чинить стартер? Его ремонт происходит в несколько десятков этапов описанных ниже.

Как снять коробку скоростей

Но все куда хуже, если стартер крутится, но не крутит двигатель, а также слышны металлические звуки. Это говорит о том, что потребуется снимать коробку передач и менять венец маховика. Раз уж собираетесь сюда лезть, то вспомните, как давно меняли сцепление. Если не помните, когда, то приобретите комплект – диск, корзину, подшипник и шесть болтов. Процедура снятия коробки скоростей непростая, поэтому лишний раз ее накладно проводить. Первым делом отключите все провода, идущие к КПП и тросик привода спидометра. Теперь слейте масло, параллельно контролируя его внешний вид.

После этого отсоедините приводы – внутренние ШРУСы извлеките из КПП

Обратите внимание на то, что одновременно оба шарнира вынимать нельзя! Сначала демонтируйте первый, затем на его место поставьте заглушку. После этого только вынимайте второй

В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки. Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку.

Пошаговая инструкция замены стартера Ваз 2110

Для того, чтобы снять и заменить неисправный стартер Ваз 2110 на необходимо будет выполнить следующий порядок действий:

1. Снимаем минусовую клемму с аккумуляторной батареи
2. Отключите управляющий провод тягового реле.
3. Снимите плюсовую клемму стартера, используя ключ на “13”
4. Открутите крепежные гайки крепления стартера к картеру сцепления.
5. Снимаем стартер
6. Используя головку на “10”, открутите гайку вывода тягового реле.
7. Далее снимите наконечник провода.
8. Потом при помощи головки на “8” открутите крепежные болты тягового реле и снимите его.
9. В самом конце снимается прокладка, которая уплотняет соединение передней крышки стартера и реле.
10. Достаньте из передней крышки якорь тягового реле и пружину.

Варианты развития ситуаций

• Искра присутствует на свечах всех цилиндров. Это уже хороший знак. Приступаем к выполнению следующего пункта.

• Искра проходит на первом и четвертом цилиндре, а на остальных отсутствует. Вывод: не работает катушка зажигания 2112.

• Искра проходит на втором и третьем цилиндре, на остальных – отсутствует. Вывод такой же, как и в предыдущем пункте. Также следует заменить модуль зажигания. Когда после замены этого элемента проблема не ушла, виной всему — неисправность выходных ключей на модуль зажигания от электронного блока управления. Ремонт блока решит эту неисправность.

• Когда искры и вовсе отсутствуют, то самой вероятной причиной может быть поломка датчика положения коленвала, от которого и идут команды на ее формирование.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

• втягивающую
• удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

• контактная группа замка зажигания
• защитное реле
• втягивающее реле
• щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Как устроено реле стартера «двенадцатки»?

Втягивающее реле несет ответственность за вращение маховика коленвала при выдвижении муфты (обгонной), а также за запуск стартера. В его корпусе имеются две обмотки:

• удерживающая;
• втягивающая.

Внутри корпуса, выполненного из железа и снабженного текстолитовой крышкой, предусмотрен сердечник. В указанной крышке из текстолита устанавливаются силовые контакты – болты для подключения к ним электрического питания. Кроме того, в крышке находится и дополнительное приспособление – подвижная пластинка, предназначенная для замыкания контактов тогда, когда сердечник втягивается, и контакт, питающий втягивающее реле (точнее – его обмотки).

Реле с подвижной вилкой механизма запуска связано сердечником. Вилка соединяется с бендиксом, на одном из торцов которого установлена шестерня. Она вращает маховик коленвала за счет того, что во время запуска двигателя автомобиля зацепляется с венцом маховика.

Силовые испытания втягивающего реле

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении

Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
Якорь заталкивается до контакта силового реле

Для этого он упирается в саморез, к которому он же и закреплен проволокой.
Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»). . Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще

Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться)

Все особенности стандартной схемы

Читатель удивится, но схема здесь будет не одна. Самый сложный вариант показан ниже.

Схема с добавочным реле стартера

Обратите внимание: реле К2 вовсе не является «разгрузочным». Через контакты замка течёт значительный ток, а реле К2 можно назвать «блокирующим»: когда оно не срабатывает, стартер не крутит

Зачем это нужно, подумайте сами.

Если злоумышленник будет замыкать контакты в замке, он не сможет не только завести мотор, но и задействовать стартер. То есть, угонщик не разрядит нам АКБ.

Схема, показанная выше, используется с инжекторными моторами объёмом 1,6 л. Может встречаться и другой вариант – более простой.

Схема без добавочного реле

Здесь блокирующего реле нет. Ток идёт к втягивающему реле с контакта 50. Простой вариант схемы характерен для авто ранних лет выпуска. Что относится ко всему семейству «Десяток», включая и хэтчбеки. То есть, встречается интересное сочетание: модель – ВАЗ-2112, а стартер будет крутить даже при отсутствии всех реле и ЭБУ!

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле). Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!
