Сила затяжки гбц ваз 2109

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Рекомендуем: Устранение проблемы с лампами ближнего света на Ладе Калина

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Ваз 2108 -99

ВАЗ 2109-08 порядок сборки головки цилиндров

Монтаж головки блока цилиндров Толкатель клапана с установленной регулировочной шайбой. положение кулачков первого цилиндра при монтаже распределительного вала на опоры головки блока.

Перед монтажом распределительного вала подложите под головку блока деревянные подкладки, чтобы избежать дефекты клапанов.

В качестве запасных звеньев поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, следовательно при монтаже новых прокладок проверьте, чтобы их толщина была одинакова.

Не закручивайте свечи слишком сильно, так как в изоляторе свечи могут исправлять трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).

1. Поставьте опорную шайбу (тарелку) пружин клапана. 2. Напрессуйте с помощью оправки маслоотражательный колпачок на направляющую втулку клапана (на фотографии оправка не показана). 3. Смажьте моторным маслом вал клапана и введите его в направляющую втулку соответствующего цилиндра (по меткам, нанесенным при разборке).

4. Подложите под клапан подходящий упор. 5. Переверните головку блока и введите внутреннюю и наружную пружины клапана. 6. Поставьте на пружины тарелку пружин клапана. 7. Поставьте инструмент для сжатия пружин клапанов 8. Для комфорта установки приклейте консистентной смазкой сухарь к тонкой отвертке. Сдавите пружины клапана приспособлением, чтобы освободить проточки под сухарь на стержне клапана. Введите сухарь в проточки. 9. Таким же образом введите второй сухарь и, постепенно ослабляя нажим на ручку приспособления, разожмите клапанные пружины, чтобы сухари вошли в проем тарелки пружин клапанов. Демонтируйте инструмент. Аналогичным образом поставьте остальные клапаны. 10. Простучите молотком через металлический вал по торцам стержней каждого из клапанов, чтобы сухари встали на область. 11. Введите регулировочные шайбы в толкатели в соответствии с метками, сделанными при разборке. Шайбы вставляются в толкатель той стороной, где выгравировано значение толщины шайбы. 12. Смажьте моторным маслом и поставьте толкатели в соответствующие цилиндры (по меткам, сделанным при разборке). 13. Смажьте опоры распределительного вала в головке блока и регулировочные шайбы толкателей моторным маслом (см. примечание). Замечание

Перед монтажом распределительного вала смажьте все опоры моторным маслом. 14. Поставьте распределительный вал на опоры так, чтобы пара кулачка первого цилиндра были направлены вверх. При этом кулачок привода топливного насоса обязан быть со стороны шпилек крепления распределителя зажигания. 15. Смажьте шейки и кулачки распределительного вала моторным маслом. 16. Наложите тонкий покрытие герметика на плоскость головки, сопрягающейся с корпусами подшипников в зоне крайних опор распредвала 17. Смажьте моторным маслом опоры распределительного вала в корпусах подшипников. 18. Поставьте корпуса подшипников на головку блока и зажмите гайки их крепления в предписанном порядке моментом 18,7-23,0 Н·м (1,87-2,30 кгс·м). 1 – наружная сторона сальника 2 – рабочая край сальника 3 – шейка распределительного вала

19. Смажьте область посадки сальника в головке блока и на распределительном валу моторным маслом. 20. Сальник распределительного вала устанавливается с помощью особой оправки. При отсутствии оправки насадите сальник на распределительный вал до посадочного места на валу. Далее заостренной палочкой из мягкого дерева аккуратно заправьте рабочую кромку сальника на шейку вала. 21. Аккуратно задвиньте сальник до ограничения. 22. Поставьте на шпильку натяжной ролик и накрутите гайку крепления, не затягивая ее. 23. Заверните датчик температуры охлаждающей жидкости. 24. Поставьте уплотнительные прокладки впускной трубы и выпускного коллектора (см. предупреждение). 25. Поставьте на шпильки впускную трубу. 26. Поставьте на шпильки выпускной коллектор. 27. Заверните девять гаек крепления впускной трубы и выпускного коллектора моментом 21-26 Н·м (2,1-2,6 кгс·м). 28. Поставьте на шпильки патрубок забора теплого воздуха и рым. 29. Заверните гайку крепления патрубка и рыма. 30. Заверните две оставшиеся гайки крепления патрубка. 31. Заверните датчик контрольной лампы аварийного давления масла. 32. Поставьте теплоизоляционный щиток карбюратора на шпильки и заверните две гайки его крепления. 33. Зажмите гайку крепления щитка на штуцере. 34. Заверните свечи зажигания. 35. Поставьте прокладки карбюратора. 36. Поставьте карбюратор на шпильки и заверните четыре гайки его крепления моментом 13-16 Н·м (1,3-1,6 кгс·м). 37. Заверните винт крепления штуцера подогрева карбюратора.

Самостоятельная затяжка болтов ГБЦ ВАЗ 2108 инструкции, фото и видео

Чтобы автомобиль всегда работал правильно, все его узлы должны функционировать должным образом. Особенно это касается силового агрегата. Если вы хотите узнать, как происходит затяжка болтов головки блока цилиндров ВАЗ 2108, зачем это необходимо и что для этого нужно? Наш ресурс поможет вам разобраться в этих вопросах.

В каких случаях нужна затяжка?

Большинство отечественных водителей не понимают, для каких целей нужно выполнять эту процедуру, какой при этом нужно соблюдать порядок и какой должен быть момент затяжки. Тем не менее каждый водитель должен знать, что некорректные действия в ходе этого процесса могут навредить блоку цилиндров. Соответственно, к этой процедуре следует отнестись со всей внимательностью и ответственностью.

Еще несколько лет назад производители транспортных средств обязывали делать затяжку болтов головки блока цилиндров еще при первом техническом обслуживании машины. Но сейчас эта необходимость отпала и теперь она полностью легла на плечи водителей. Если вы являетесь владельцем ВАЗ 2108, то время от времени следует проводить такую процедуру. В каких случаях она нужна:

  • Если в том месте, где ГБЦ соединяется с самим блоком появилось масляное пятно. Это говорит об утечке расходной жидкости, что может стать следствием как износа самой прокладки, так и ослабления штифтов.
  • Если вы делали ремонт двигателя. Иногда подобные ошибки могут допускать даже квалифицированные специалисты. Поэтому владельцу ВАЗ 2108 может пригодиться данная информация.
  • В целях проверки. Бывалые автолюбители рекомендуют подтягивать болты не реже, чем каждые 2 тысячи километров пробега. На практике встречаются случаи, когда в ходе эксплуатации ВАЗ 2108 штифты ослабляются сами по себе.

Таким образом, если вы заметили утечку моторной жидкости в том месте, где головка соединяется с блоком цилиндров, в первую очередь нужно проверить момент затяжки штифтов.

Процедура и схема

Мы советуем вам проводить затяжку момента винтов в том случае, если вы когда-либо сталкивались с подобным процессом. Далее будет описана общая процедура для Лады 2108, но следует учесть, что каждый двигатель имеет свои нюансы в работе, которые нужно учитывать.

Необходимый инструментарий

Для данной процедуры вам понадобится динамометрический ключ. Этот инструмент необходим специально для затяжки винтов и определения момента. Его можно приобрести в любом специализированном магазине, а его цена колеблется в районе 1 300 рублей (примерно 400 гривен).

Иногда так называемые «мастера» говорят, что для этой процедуры не обязательно использовать динамометрический ключ. Мол, отлично подойдет и обычный гаечный ключ, да и вообще, закрутить винты можно «на глаз». Естественно, закрутить-то винты получится, но это будет неправильно, а впоследствии это может стать причиной других проблем.

Этапы

Если вам кажется, что качество винта головки низкое, то даже не пытайтесь его натянуть. Сразу же замените его, чтобы обезопасить себя от возможных проблем. Кроме того, перед непосредственной процедурой вам следует проверить качество резьбы. Также ее желательно смазать. Не забывайте о том, что повторное использование пружинных деталей недопустимо, поскольку нормальной натяжки вы в этом случае не добьетесь.

Этапы натяжения штифтов на Лада 2108 схожи с теми, которые производятся на классических моделях авто. Схема предоставлена ниже. Сам процесс следует начинать с центральных болтов. Он проходит в четыре приема.

  1. Используя вышеуказанный инструмент все болты ГБЦ нужно затянуть сначала моментом 2,0 кгс*м. Сначала натягиваются два средних элемента, потом — два нижних и два верхних, которые находятся по бокам от средних болтов. Затем нужно натянуть два крайних левых и два крайних правых винта, начиная с нижних. Порядок должен быть именно такой. На схеме цифрами отмечен порядок компонентов.
  2. Затем в таком же порядке, используя тот же инструмент, нужно натянуть компоненты моментом 7,5 — 8,5 кгс*м.
  3. После этого все штифты необходимо закрутить на 90 градусов.
  4. Затем их следует довернуть еще раз, опять на 90 градусов.

Подшипник задней ступицы ВАЗ 2108: цена, артикулы, размеры — какой лучше

К тому же товар обязан иметь сертификат соответствия ГОСТ 520-2002 или ISO 15:1998, защитные голограммы и быть хорошо упакованным.

  • Номер подшипника задней ступицы ВАЗ 2108 в международной системе – ВА2В633313С.
  • Маркировка (номер) по ГОСТу: 6-256706АС17.

Примечание:

Следует избегать некачественных китайских подделок, отдав предпочтение оригинальным деталям «Саратовского подшипникового (VBF) или «Самарского производств» (СПЗ-4). В выборе подходящей запчасти поможет представленная ниже таблица.

Таблица рекомендуемых производителей

№ п/п Производитель Номер каталожный Цена 2020 год, руб Комплектация
Кольцо стопорное Грязезащитный колпак Контргайка Инструкция
1 VBF Россия 2108-3104020 500
2 SPZ Россия 2108-3104020 520
3 SKF Швеция VKBA1307 1900 2 + +
4 FAG Германия 545312A 600

Таблица — Размеры шарикоподшипника ступицы 6-256706АС17

Параметр Единица измерения Значение по ГОСТ (ТУ)
Диаметр отверстие mm 30
Наружный диаметр mm 60
Ширина mm 37
Грузоподъемность динамическая kH 30,1
Грузоподъемность статическая kH 25,9
Частота оборотов об/мин 6500
Осевой зазор mm 0,06-0,09
Тип стали ШХ-15
Твердость колец и шаров HRC 61-65
Вид смазки Литол-24 (С17)
Момент затяжки H*M 220
Шероховатость колец Ra 0.32
Вес г. 435

Как производится регулировка момента протяжки болтов ВАЗ 2109?

В этом видео рассказывается о том, как нужно правильно проводить процесс натяжки винтов головки блока.

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

  1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
  2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
  3. После этого все винты надо подтянуть на 90 градусов.
  4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

  1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
  2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
  3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
  4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
  5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
  6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109. Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра. Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата. Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные. Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене. Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ. Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом

При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы . В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Канал Ремонт Двигателя! И интересное! опубликовал ролик, в котором продемонстрирована процедура подтяжки болтов головки блока цилиндров на «Девятке» с описанием всех нюансов этого процесса.

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом. Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

  1. Во-первых, нужно снять корпус воздушного фильтра
  2. Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
  3. Полностью слить охлаждающую жидкость из системы
  4. Отсоединить штаны от выпускного коллектора
  5. Снять трамблер, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов

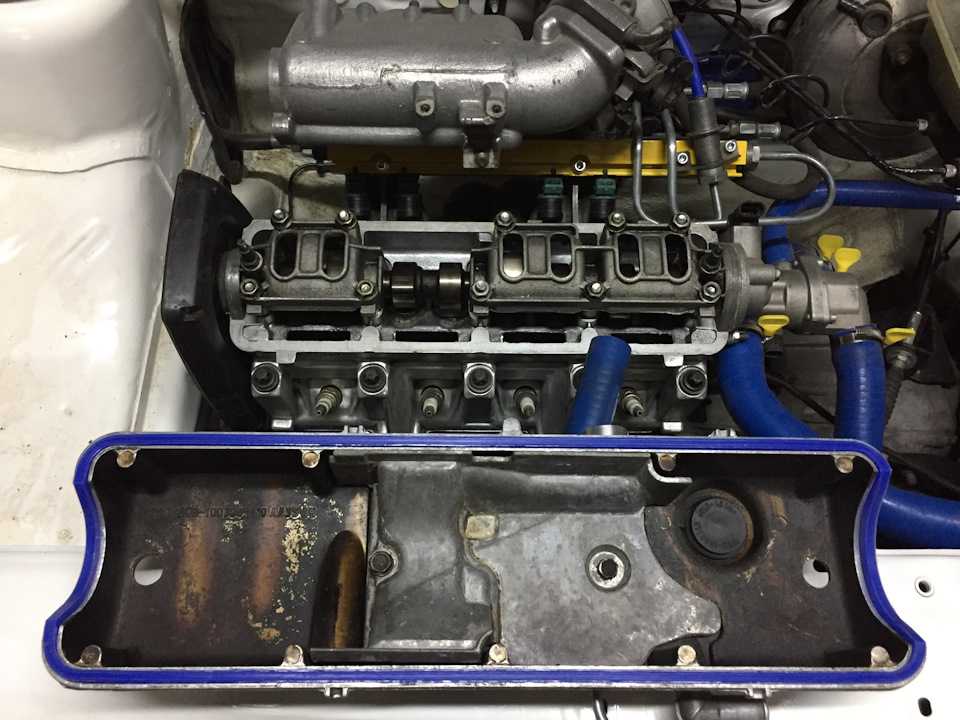

  6. Открутить и снять крышку клапанов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Подготовка к снятию ГБЦ

Для того чтобы поставить новый уплотняющий элемент под ГБЦ 8-клапанного двигателя, придется его частично разобрать. В первую очередь снимают воздушный фильтр – открутите все винты, удерживающие его, и демонтируйте.

После демонтажа карбюратора от ГБЦ отсоединяют топливные патрубки. Далее необходимо открутить трамблер – его держит одна гайка. Узел вместе с проводкой убирают в сторону. Если крепежи заржавели или прикипели, то не пытайтесь срывать их силой – обрызгайте ВД-40 и обождите 5 минут.

Читать далее: Самостоятельная замена ремня грм daewoo matiz: инструкции, фото и видео

Далее приступают к сливу охлаждающей жидкости. Об этом моменте стоит рассказать подробнее. Действуйте так:

  • поставьте машину на яму или рампу;
  • снимите брызговик с мотора;
  • подставьте под сток радиатора емкость (около 10 литров);
  • свинтите там заглушку;
  • откройте распределительный бачок.

Теперь наступил черед ГБЦ. Первым делом торцевым ключом соответствующего размера демонтируйте ее кожух. Снятые гайки и шайбы сложите так, чтобы не потерять. Кроме того, чтобы получить доступ к головке, необходимо отсоединить и цепь ГРМ

Осторожно ослабьте натяжитель и снимете его вовсе после того, как открутите шестеренку. Чтобы цепь не соскочила с последней, ее стягивают любой мягкой проволокой

Далее отсоединяется распределительный вал – он крепиться в девяти местах. Если затяжка чрезмерно сильная, то опять воспользуйтесь WD-40.

После демонтажа вала уберите с ГБЦ шланг подачи горючего и выпускной коллектор. На этом моменте останавливаться не будем – здесь все просто.

Порядок замены

Для замены прокладки необходимо, прежде всего, полностью демонтировать весь узел, удалить пришедший в негодность уплотнитель и вновь собрать все в обратной последовательности

На завершающем этапе крайне важно будет провести затяжку болтов правильно

Процедура проводится в том же порядке для двигателей, имеющих как 16, так и 8 клапанов. В первую очередь необходимо будет отключить датчики, контролирующие температуру ОЖ (охлаждающей жидкости) и давления масла.

  • перед тем как демонтировать термостат, сливают всю ОЖ;
  • отвинчивают корпус, защищающий воздушный фильтр;
  • карбюратор оставляют на месте;
  • производят отключение приемной трубы у глушителя, со стороны выпускного коллектора.

После всего этого потребуется удалить приводную шестеренку от распределительного вала. Перед этим поршень, расположенный в первом цилиндре, необходимо сдвинуть в верхнюю мертвую точку (ВМТ).

Только после этого разрешается снимать кожух и сам приводной ремень, ослабить болты, фиксирующие шестеренку и снять ее совсем.

Наступает черед электрокабелей. Для того чтобы снять колодку с проводами зажигания, необходимо будет отжать фиксатор. Таким же образом производится отключение центрального высоковольтного шлейфа.

Далее требуется убрать топливный шланг, выходящий из помпы, – здесь понадобится разобрать хомуты его держащие. Затем отключают тягу приводов как воздушной, так и дроссельной заслонок от карбюратора.

Следует также обесточить электромагнитный клапан – для этого достаточно отключить все провода, к нему ведущие. После этого убирают шланг от вакуумного усилителя. Рукава, подающие тепло в салон, полностью снимают.

Только после всего вышеприведенного можно бюджет снять головку блока цилиндров. Как правило, чтобы извлечь ее полностью, понадобится не просто открутить все болты, но еще и несколько раз дернуть на себя весь узел.

После удаления пришедшей в негодность прокладки необходимо очистить все прилегающие к ней части от фрагментов резины и другой грязи. После этого все нужно насухо протереть чистой ветошью.

Прежде чем проводить обратную сборку, требуется убедиться, что болты, удерживающие на месте ГБЦ, сохранили правильную длину. Все дело в том, что они со временем вытягиваются. Нормативная величина составляет 13,55 сантиметра. При несоответствии требованиям, их нужно обязательно сменить.

Замена сальника распредвала ВАЗ 2101-2107

Замена сальника распредвала ВАЗ 2101-2107 требуется в двух случаях — когда производится снятие и установка распредвала, либо же сальник изнашивается и начинает пропускать масло.

О том, что сальник начинает травить, можно определить по повышенному расходу масла (хотя могут быть и другие причины) и визуально, по потекам масла, идущим от сальника. Перед тем как начинать замену сальника нелишне запастись прокладкой головки блока цилиндров — она не всегда сохраняется при снятии крышки.

Для того чтобы заменить сальник распредвала ВАЗ 2101-2107, необходимо снимать шкив, а соответственно и цепь ГРМ. Для этого в первую очередь нужно снять ремень генератора. Генератор прикреплен к регулировочной планке с помощью гайки, которую нужно ослабить.

После этого сдвинуть генератор и сбросить с него ремень. Теперь ремень не будет мешать снятию цепи ГРМ. Для того чтобы добраться до шкива распредвала, нужно снять крышку головки блока цилиндров.

В первую очередь нужно отсоединить шланг отвода газов от кожуха воздушного фильтра. Откручиваем кожух (воздушный патрубок снимать не обязательно, нам нужно лишь отодвинуть кожух воздушного фильтра в сторону).

Снятию крышки блока цилиндров мешает топливный шланг карбюратора — его нужно просто вывести из кронштейна и сдвинуть в сторону. Теперь можно открутить гайки и снять крышку.

Далее нам нужно снять крышку распредвала (она крепится шестью болтами к двигателю). На шкиве распредвала имеются метки, которые соответствуют меткам на двигателе. Для того чтобы избежать проблем при установке шкива, их нужно совместить между собой.

После того, как это сделано, можно снять натяжитель цепи, открутив две гайки. Теперь цепь ослабла и ее можно снять со шкива распредвала. После этого с помощью двух отверток снимаем шкив распредвала, вынимаем шплинт и можем подобраться к сальнику.

Его нужно просто выковырнуть отверткой, а в паз установить новый. При установке нового сальника его по периметру лучше всего смазать моторным маслом.

После того как сальник установлен, надеваем на место шкив распредвала ВАЗ 2101-2107, цепь ГРМ и прикручиваем натяжитель. Закрываем механизм крышкой, прикручиваем на место крышку головки блока цилиндров (при необходимости нужно установить новую прокладку головки блока, предварительно счистив остатки старой).

Возвращаем на место шланги, устанавливаем и фиксируем кожух воздушного фильтра и подсоединяем шланг отвода газов. Теперь можно одеть ремень генератора и зафиксировать генератор.

При этом стоит установить его таким образом, чтобы прогиб ремня спереди от генератора не был больше одного сантиметра при сильном нажатии.

На практике такая работа не займет больше часа, но ее стоимость на станции техобслуживания довольно велика. Поэтому, проделав процедуру самостоятельно, можно существенно сэкономить.

Редакция предупреждает: чтобы выполнить замену распределительного вала на классике без ошибок, необходимо смотреть ролик от начала до конца со звуком.

Автор рекомендует после затягивания головки двигателя выдернуть цепь. Это можно сделать как сразу, так и в процессе. Однако затягивать с этим процессом не стоит.

Затем он рассказывает, как найти необходимые метки для установки вала. Это делается двумя методами — либо на цилиндре, либо по направляющей двигателя. После этого механик демонстрирует болты, которые необходимо затянуть. Он призывает соизмерять свои силы, чтобы не сорвать крепление.

Следующий этап — установка звездочки. Автор четко указывает, куда должна смотреть метка на ней. После установки ее нужно обязательно затянуть, чтобы не ослабевало. Очень хорошо, если метки на цилиндре и звездочке совпадут.

Далее автор переходит к регулировке клапанов двигателя. Этот процесс в ролике не показан, рассказчик приглашает зрителей на свой канал, где есть подробная видеоинструкция на эту тему. Позже ролик переносит нас на момент, когда клапаны отрегулированы до отметки четверка. Начинается процесс подключения зажигания.

Автор сообщает, что нужно снять крышку тонера и промазать его герметиком. Данная мера поможет избежать сифонирования масла. Затем демонстрируются шланги подачи топлива. Номера шлангов соответствуют цилиндрам. Путать их нельзя. Это и стало финальным аккордом клипа.

Надеемся, что просмотрев видео замены распредвала ВАЗ 2105, 2106 и 2107, вы выполните ее без проблем и научите других.


Замена ремня ГРМ на ВАЗ 2104-05

Источники

  • http://remont-vaz2106.ru/vaz-2105-zamena-raspredvala-i-rychagov-klapanov
  • http://tuningvaz.in/zamena-salnika-raspredvala-2101-2107/
  • http://image-auto.ru/remont_auto/258-zamena-raspredvala-vaz-2105-2106-2107.html

Затяжка ГБЦ и обкаточный конфиг

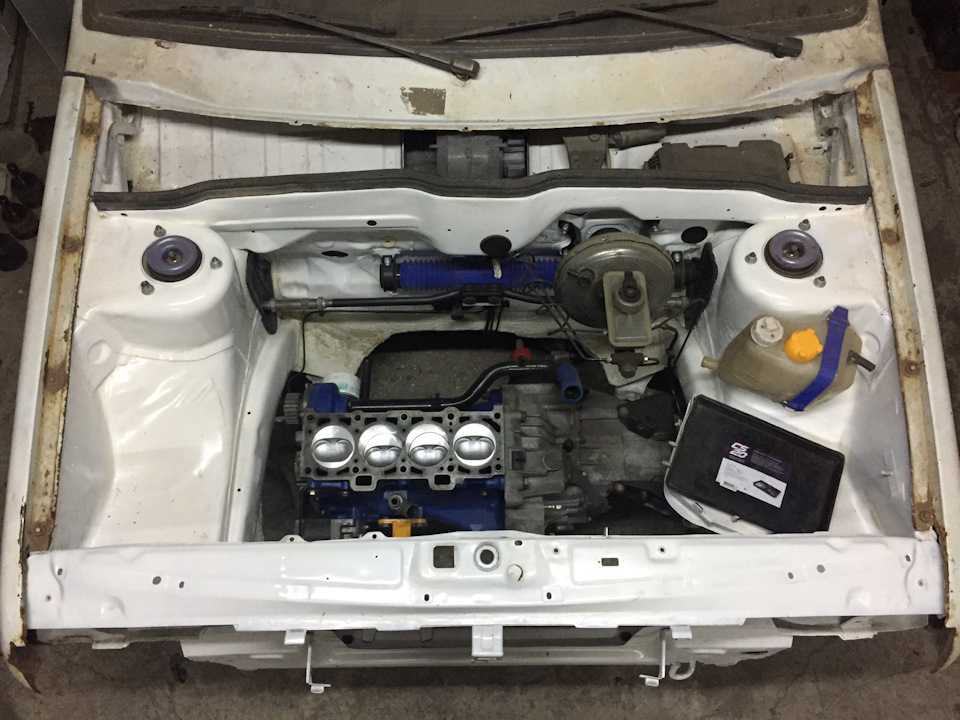

Пришло время сборки двигателя и встал вопрос о комплектации навесного. Так как двигатель новый мне предстояла щадящая обкатка 2000км на оборотах не более 3000. Можно было бы поставить сразу все тюнячки (ресивер Стингнгер трапеция, дроссель 56мм, волго-форсунки, ДАД/ДТВ и возможно распредвал) но тогда бы мне пришлось сразу вносить корректировки в прошивку, а желания делать это не было (как и возможности). Да и мотор потерял бы в низах, а для обкатки без них ни как.

Поэтому я решил на обкатку собрать на стоке, хотя конечно понятно что заводской ресивер и распиленная головка так себе сочетание ну а что делать.

Как матёрый моторист на столе сразу прикручиваю к гбц паук 4-2-1, ресивер, термостат и заднюю крышку РВ). Так же сначала отмыл болты ГБЦ, они оказались пригодные, а потом по технологии вымочил их в масле и оставил стекать на несколько часов (где то читал не менее 8 часов должны стекать)

Дождавшись товарища, приступили к сборке. Обезжирив на всякий случай плоскости, уложив толстую прокладку, вдвоём накидываем гбц — есть определённое неудобство при установке с прикрученным длинным пауком, поэтому вдвоём.

Воротком закручиваю все болты до касания головки, далее затяжка по мануалу:

1. Затяжка 2кгс 2. Затяжка 7,5-8,5кгс (я затянул 8) 3. Доворот на 90°. Перекур 15-20 минут 4. Доворот ещё на 90°

Доворачивать тоже удобнее вдвоём — один указывает до куда тянуть второй пыхтит с ключом Использовал стандартную последовательность затяжки (да, попадались и другие))

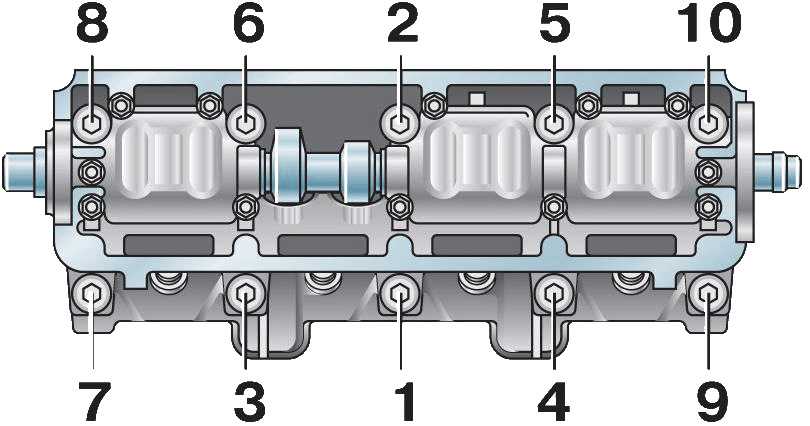

Порядок затяжки болтов ГБЦ ваз 2108/21083/11183

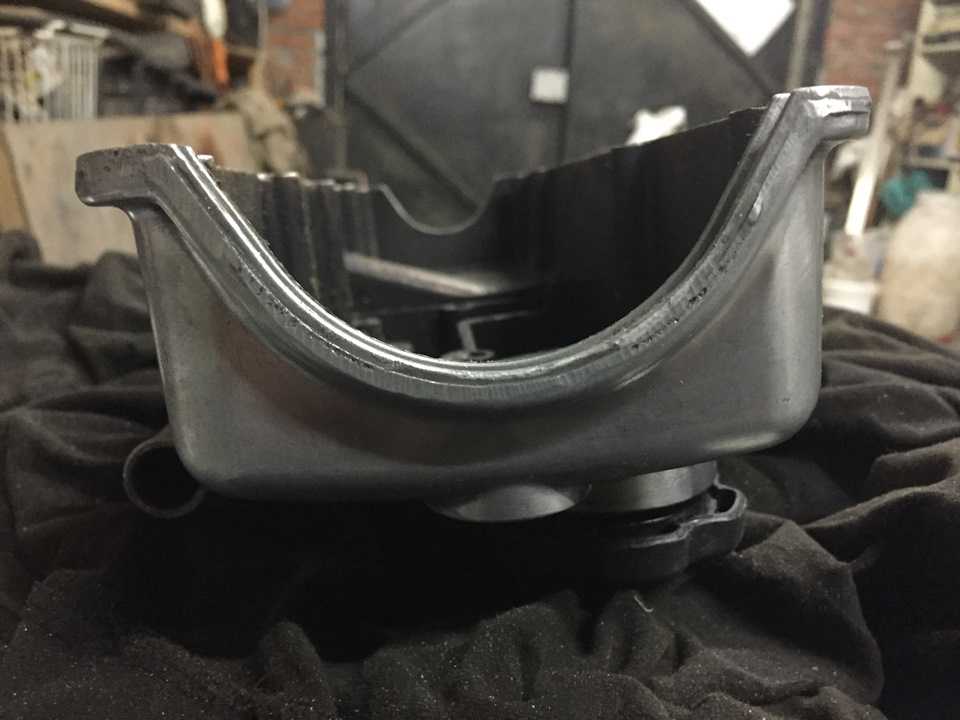

Так же доработал крышку гбц. Примерив её без прокладки стало ясно что она не прилегает плотно по длинным сторонам а качается на крышках распредвала. Так как я решил прикручивать крышку без герметика, на силиконовую прокладку CS-20, надо было обеспечить плотное прилегание всех сторон. Решение простое — зачистным диском выбираю лишку с крышки в местах соприкосновения, благо глубина паза там позволяет.

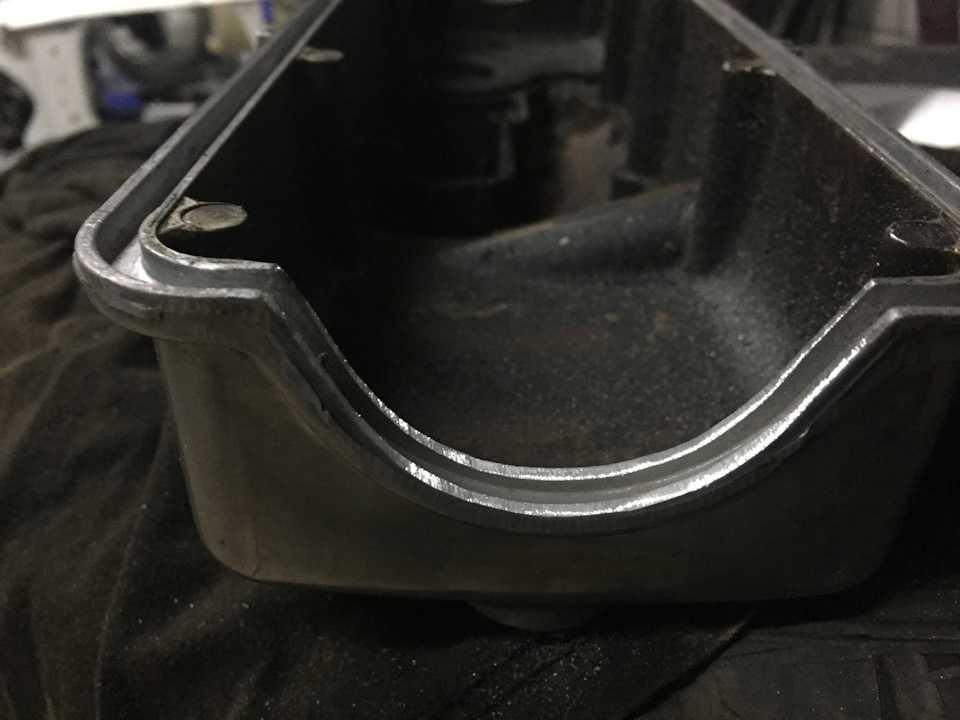

Доработав с двух сторон крышка легла идеально, без щелей и качания. Теперь можно будет попробовать без герметика. Вообще не хотелось бы загадить красивую подкапотку из-за сопливящей прокладки крышки, но производитель убеждает что можно использовать без герметика и это будет надежно. Чтож, попробуем. Поддон то я прикрутил без герметика, на силиконовую прокладку.

Сборка двигателя

Двигатель начинают собирать с установки коренных вкладышей и коленвала. Сейчас попадаются вкладыши в разных комплектациях, на фото вкладыши не очень хорошей комплектации так как не предусмотрены отверстия на вкладыше для центральной шейки коленвала, а так как эта шейка без сквозного отверстия то в нижнем вкладыше будет голодание масла а это приводит к более быстрому износу шейки коленвала. Поэтому не поленитесь просверлите пару отверстий как показано на фото ниже.

Фото. Правильная установка вкладышей в блок двигателя ВАЗ 21083.

Перед установкой вкладышей в постели, тщательно протирайте постели тряпкой чтобы под вкладыш ничего не попало, мусор под вкладышем может привести к зажатию коленвала и плохой теплоотдачи вкладыша блоку двигателя. Полукольца устанавливайте сразу как показано на рисунке, вкладыши смажьте маслом, полукольца внутри тоже промажьте маслом тогда они не будут выпадать со своих мест.

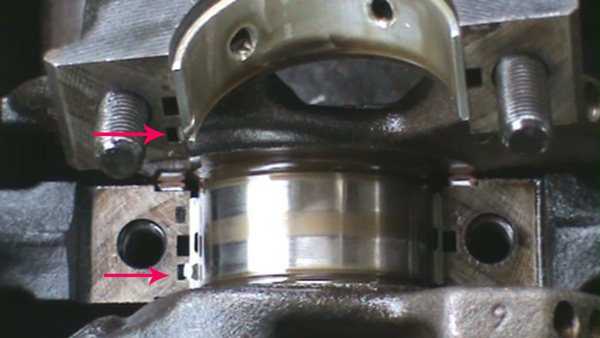

Фото. Стрелкой показаны упорные полукольца двигателя ВАЗ 21083

После установки коленвала в блок обязательно проверьте продольное перемещение коленвала, это можно сделать отверткой как показано на фото ниже, вставляйте ее с разных сторон, если есть перемещение коленвала значит нужны ремонтные полукольца. Здесь уже можно подбирать одно ремонтное а другое стандартное, либо слегка на сточить полукольцо на камне или наждачной бумаге расстеленной на ровной поверхности. Старайтесь добиться чтобы не было продольного перемещения коленвала, если будет продольное перемещение то полукольца могут выпасть при работе двигателя.

Фото. Проверка продольного перемещения коленвала.

Теперь надо поставить подушки коленвала на свои места, каждая подушка обязательно должна вернуться на свое место, с другого двигателя нельзя ставить подушку так как она будет немного отличаться в зазоре и может либо зажимать, либо давать слабину

Ниже на фото показано как правильно установить подушку, обратите внимание замок вкладыша ставиться к замку другого вкладыша, на фото показана установка третьей подушки с просверленными отверстиями

Не важно красиво просверлили отверстия или нет, важно что через них будет подаваться масло на шейку коленвала

Фото. Правильная установка подушки коленвала.

Сразу ставьте все подушки на коленвал но не затягивайте, наживите болты. Теперь начинайте затягивать по одной подушке, всегда начинаю с третьей, затянули проврете на зажатость коленвала, прокрутите его ключом как показано на фото ниже. И так после каждой затянутой подушки пробуйте прокрутить коленвал. Затягивать подушки надо хорошо но не перестараться так как можно сломать болты. Подробнее по коленвалу можно прочитать в статье Ремонт коленчатого вала (коленвала).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
