Принцип работы и устранение неисправностей механизма переключения передач ваз 2110

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.
  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.
  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

Разборка коробки

Разобрать КПП необходимо, если осуществлять замену изношенных комплектующих деталей. Процесс начинается после того, как коробка была изъята из автомобиля. КПП ВАЗ 2112 устанавливается вертикально на картер сцепления, откручиваются болты и гайки. Демонтажу подлежит задняя крышка, кронштейн, шток. С помощью накидного ключа откручивается установленный болт крепления на вилке 5 передачи. Чтобы отвернуть гайки валов, следует воспользоваться торцевой головкой. Далее снимается вилка, муфта, ступица. Необходимо демонтировать все фиксирующие, крепежные элементы, стопорное кольцо. Осуществляется съем картера коробки. Все болты крепления, шток, защитный чехол снимаются. Открывается доступ к валам, дифференциалу, рычагу выбора передач.


КПП. Как правильно разобрать и собрать коробку передач? ВАЗ 2110, 2112, 2111.

Для замены на ВАЗ 2112 шарнира штока, следует воспользоваться накидным ключом на 10. При замене дифференциала необходимо изъять из металлического корпуса ось сателлитов и два сателлита. Далее откручиваются болты ведомой шестерни. Если на сателлитах, ведомой шестерне имеется повреждение или зубья шестерни износились, их необходимо заменить. Перед установкой новых расходников, их необходимо смазать трансмиссионным маслом. Отремонтировать давшую сбой коробку своими руками вполне возможно.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2110

Производитель «ДЕСЯТКИ» («Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

Неисправности коробки передач ВАЗ 2110

К основным и самым распространенным неисправностям коробки передач ВАЗ 2110 можно отнести:

Давайте поговорим более подробнее об этих неисправностях и способах их устранения

Не включается передача

Не, включается передача! Наверное, это самая распространенная проблема «ВАЗовской десятки». Причина может быть очень много:

В любом из перечисленных случаев вам наверняка потребуется переборка коробки переключения передач, для выявления точной причины и последующего ремонта.

Выбивает передачу при езде

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика.

Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене.

Хруст и скрежет в коробке во время движения

Причин возникновения хруста при работе коробки передач ВАЗ 2110 масса. Устранение некоторых из них не требует большого вмешательства в механизм, другие же вызывают необходимость проведения ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

Выше приведены только самые распространенные причины выхода КПП ВАЗ 2110 из строя. При этом не стоит забывать и о возможном заводском браке.

Как проверить снятую коробку передач

Перед тем, как приступать к проверке технического состояния коробки передач, убеждаемся в исправности и правильной регулировке механизмов выключения сцепления и переключения передач (см. «Проверка технического состояния сцепления» и «Привод механизма переключения передач – снятие, установка и регулировка»).

Проверяем уровень масла в коробке передач (см. «Коробка передач – проверка уровня масла»). В коробке передач, эксплуатирующейся с заниженным уровнем масла в картере, происходит интенсивный износ деталей и в скором времени возможен выход их из строя и как следствие замена коробки передач.

На смотровой яме или эстакаде, осматриваем коробку передач со всех сторон, убеждаемся в отсутствии течи масла в местах соединения картеров и крышки коробки передач, а также через сальники приводов колес и штока механизма выбора передач.

Нажав педаль сцепления, включаем по очереди все передачи, проверяем четкость их включения и выключения. При необходимости регулируем механизм переключения передач (см. раздел «Привод переключения передач – разборка и сборка»).

Устанавливаем рычаг переключения передач в нейтральное положение и заводим на автомобиле двигатель. Нажав несколько раз на педаль сцепления, прислушиваемся к звуку работы подшипников коробки передач. Он появляется в момент отпускания педали сцепления и исчезает при ее нажатии. Громкий шум подшипников свидетельствует об их износе.

Проверяем работу коробки передач в движении. Для этого, двигаясь сначала с разгоном, а затем с замедлением, переключаем передачи с повышением, а затем с понижением. Проверяем четкость включения и выключения передач во время движения, работу синхронизаторов. Убеждаемся в отсутствии хруста, стуков и других посторонних звуков при работе коробки, а также самопроизвольного выключения передач при изменении нагрузки.

Схема коробки передач ВАЗ 2110: 1 – задняя крышка картера коробки передач; 2, 44 – гайка; 3 – ведущая шестерня пятой передачи; 4 – упорная пластина; 5, 40 – стопорное кольцо подшипника; 6 – шариковый подшипник первичного вала; 7 – ведущая шестерня четвертой передачи; 8 – картер коробки передач; 9 – первичный вал; 10 – ведущая шестерня третьей передачи; 11 – ведущая шестерня второй передачи; 12 – шестерня заднего хода; 13 – ведущая шестерня первой передачи; 14 – роликовый подшипник; 15 – сапун; 16 – сальник первичного вала; 17 – картер сцепления; 18 – роликовый подшипник вторичного вала; 19 – маслосборник; 20 – ведущая шестерня главной передачи; 21 – пластмассовая ведущая шестерня привода датчика скорости; 22, 32 – сальник привода; 23, 30 – роликовый конический подшипник дифференциала; 24 – привод датчика скорости; 25 – коробка дифференциала; 26 – сателлит дифференциала; 27 – ось сателлитов; 28 – полуосевая шестерня; 29 – ведомая шестерня главной передачи; 31 – регулировочное кольцо; 33 – ведомая шестерня первой передачи; 34 – синхронизатор первой и второй передач; 35 – ведомая шестерня второй передачи; 36 – ведомая шестерня третьей передачи; 37 – синхронизатор третьей и четвертой передач; 38 – ведомая шестерня четвертой передачи; 39 – шариковый подшипник вторичного вала; 41 – втулка; 42 – ведомая шестерня пятой передачи; 43 – синхронизатор пятой передачи

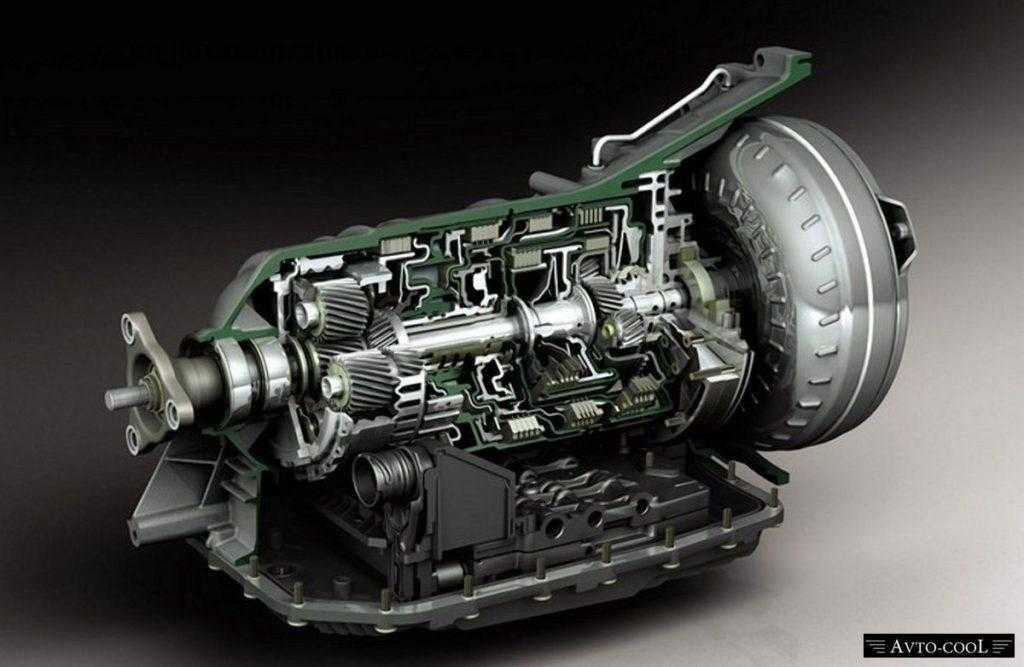

В последнее время автоматические коробки переключения передач пользуются все большим спросом среди современных автолюбителей. Управлять автомобилями с автоматом на порядок удобнее, да и современные модели демонстрируют более высокие параметры производительности и экономичности, чем даже в случае с механикой. В то же время, АКПП представляет собой достаточно сложный узел, который состоит из множества различных элементов.

Таким образом, его ремонт и диагностика — процедуры достаточно дорогостоящие. Как результат, прежде чем обратиться за помощью в сервисный центр, стоит узнать о том, как проверить АКПП своими руками. Это пригодиться не только для владельцев машин с автоматической трансмиссией, но и для тех, кто хочет приобрести для себя транспортное средство с автоматом на вторичном рынке.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Схема КПП

Устройство КПП следующее:

  • для обеспечения переключения передач в КПП находится первичный вал, состоящий из блока шестеренок. Они постоянно имеют зацепление с ведущими шестернями от первой по пятую скорости (то есть теми, что имеют направленность на езду вперед);
  • вторичный вал оснащен ведущей шестерней главной передачи, на нем также — синхронизаторы передач, обеспечивающих движение вперед ведомые шестерни. Здесь же имеются подшипники плюс маслосборник;
  • дифференциал ВАЗовский двухсателлитный, с прикрепленной к фланцу его коробки ведомой шестерней главной передачи;
  • привод коробки состоит из ручки переключения скоростей, опоры шаровой, штока выбора, тяги, механизмов выбора передачи, а также переключения скоростей;
  • реактивная тяга предназначена для того, чтобы уберечь КП от того, что вылетает передача. Она концами крепится к опоре и силовому агрегату.

Схема привода переключения передач

Диагностика

Перед началом работы следует произвести диагностику, это позволит точно определить в чем причина, и нужно ли снимать коробку с автомобиля. Это позволит избежать лишних и ненужных действий.

Обычно КПП демонтируют при следующих признаках поломки:

  • Передачи включаются нечетко;
  • Самопроизвольное отключение скорости;
  • Посторонние звуки, высокий уровень шума;
  • Во время набора скорости исчезает сцепление;
  • Затрудненное включение передач;
  • Утечка масла.

Все это является признаками поломки коробки . Тут однозначно придется производить ремонт агрегата или замену его на новый. Лучше устранить неисправность своевременно. Неисправная коробка становится причиной повышенных нагрузок на мотор, это приведет к ускоренному его износу. Также в один момент вы можете остановиться на дороге с полностью отказавшей КПП.

Помимо неисправностей коробку может потребоваться снять для ремонта других узлов автомобиля. Случаев, когда это требуется на самом деле достаточно много:

  • Замена сцепления. Тут может быть, как замена корзины целиком, так и монтаж сменного диска;
  • Если по какой-либо причине нужно заменить коробку;
  • Демонтаж сальника коробки передач;
  • Устранение течей через задний сальник коленвала;
  • Установка нового выжимного подшипника;
  • Снятие втулки;
  • Демонтаж маховика;
  • Для проведения прочих ремонтных операций.

Как видите, причин для демонтажа коробки достаточно много. Поэтому, следует точно знать, как эта работа производится. В целом, такая операция не сложна, но требует внимательности. Все-таки КПП весит порядка 30 кг. , то есть снятие требует физических усилий.

Рекомендуем: Автострахование

Схема работы коробки передач ВАЗ 2110

Смотри те подробную схему коробки передач на автомобиле ВАЗ 2110, а также схема привода переключения передач и механизм их выбора.

На автомобиле ВАЗ 2110 установленная пятиступенчатая КП, объединённая с дифференциалом и главной передачей. Читайте, как разобрать коробку передач и принцип работы коробки передач.

Схема коробки передач ВАЗ 2110:

1 – подшипник выключения сцепления; 18 – ведомая шестерня II передачи вторичного вала;
2 – направляющая втулка муфты подшипника выключения сцепления; 19 – ведомая шестерня III передачи вторичного вала;
3 – шестерня ведущая главной передачи; 20 – синхронизатор III и IV передач;
4 – роликовый подшипник вторичного вала; 21 – ведомая шестерня IV передачи вторичного вала;
5 – маслосборник; 22 – шариковый подшипник вторичного вала;
6 – ось сателлитов; 23 – ведомая шестерня V передачи вторичного вала;
7 – ведущая шестерня привода спидометра; 24 – синхронизатор V передачи;
8 – шестерня полуоси; 25 – вторичный вал;
9 – коробка дифференциала; 26 – задняя крышка картера коробки передач;
10 – сателлит; 27 – ведущая шестерня V передачи;
11 – картер сцепления; 28 – шариковый подшипник первичного вала;
12 – ведомая шестерня главной передачи; 29 – первичный вал;
13 – регулировочное кольцо; 30 – картер коробки передач;
14 – роликовый конический подшипник дифференциала; 31 – роликовый подшипник первичного вала;
15 – сальник полуоси; 32 – сальник первичного вала;
16 – ведомая шестерня I передачи вторичного вала; 33 – сапун.
17 – синхронизатор I и II передач;

Схема работы следующая: первичный вал (29) выполнен в виде блока ведущих шестерён, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал (25) — полый, со съёмной ведущей шестерней (3) главной передачи. На вторичном валу расположены ведомые шестерни (16, 18, 19, 21, 23) и синхронизаторы (17, 20, 24) передач переднего хода. Передние подшипники (4, 31) валов — роликовые, задние (22, 28) — шариковые. Под передним подшипником вторичного вала расположен маслосборник (5), направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца (13). К фланцу коробки дифференциала крепится ведомая шестерня (12) главной передачи.

Схема привода переключения передач:

1 – рычаг штока выбора передач; 10 – втулка шарнира;
2 – рычаг выбора передач; 11 – наконечник шарнира;
3 – картер коробки передач; 12 – хомут;
4 – картер сцепления; 13 – защитный чехол тяги;
5 – шток выбора передач; 14 – тяга привода управления коробки передач;
6 – втулка штока; 15 – рычаг переключения передач;
7 – сальник штока; 16 – обойма шаровой опоры;
8 – защитный чехол; 17 – шаровая опора рычага переключения передач;
9 – корпус шарнира; 18 – реактивная тяга.

Привод управления КП состоит из рычага (15) переключения передач, шаровой опоры (17), тяги (14), штока (5) выбора передач и механизмов выбора и переключения передач (скорченно «П»).

Чтобы исключить самопроизвольное выключение П вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления КП введена реактивная тяга (18), один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма (16) шаровой опоры рычага (15) переключения П.

На внутреннем конце штока (5) закреплён рычаг (1), что действует на трёхлетий рычаг (2) механизма выбора П. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

Механизм выбора передач:

1 – рычаг выбора передач (переднего хода); 6 – ось вилки заднего хода;
2 – направляющая ось блокировочных скоб; 7 – блокировочная скоба;
3 – ось рычага выбора передач; 8 – вилка включения заднего хода;
4 – пружина; 9 – рычаг выбора передач (заднего хода);
5 – стопорное кольцо; 10 – корпус механизма выбора передач.

В корпусе (10) механизма выбора передач крепятся две оси. На оси (3) установлены трёхлетий рычаг выбора передач, две блокировочные скобы (7 и 12). Другая ось (2) проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага (1) выбора передач служит для включения П переднего хода, плечо рычага (9) — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси (6) установлена вилка (8) включения заднего хода.

В коробку передач автомобиля ВАЗ 2110 заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Основные неисправности

При переключении рычага в нейтральное положение слышен посторонний шум. В этом случае дело может быть в низком качестве смазочного материала или его отсутствии. Если после замены масла шум в МКПП не пропадет, дело может быть в износе подшипников первичного вала, дефектах на зубьях шестерен или смещении валов. В случае любой из перечисленных неисправностей нужно менять необходимые элементы.

Передачи переключаются туго. Дело может быть в поломке механизма выбора передач, дефекте шарнира карданчика или неполном выключении сцепления. Также затрудненная работа МКПП иногда обусловлена ослаблением креплений болтовых соединений или повреждением рычага штока.

Передачи выключаются сами. Эта неисправность может быть связана с износом или повреждением зубьев шестерен, ослаблением гайки второго вала, износом штоков и деформацией вилок, а также повышенным колебанием мотора при работе. Для решения проблемы нужно заменить неисправные элементы и отрегулировать привод.

Посторонний звук при включении передач. Основная причина этого – поломка механизма сцепления. Также признаками неисправности могут быть утечка масла из коробки передач или увеличивающийся шум при движении машины на повышенных или пониженных передачах. В первом случае нужно проверить на износ все маслосодержащие элементы и заменить их, а затем произвести замену масла. Во втором случае дело может быть в выходе из строя подшипников вторичного вала, которые требуют замены.

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2110

(«Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

  1. После первых 2 тысяч километров пробега на новом автомобиле.
  2. После 60 тысяч километров пробега.
  3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

Коробка передач ВАЗ 2110 в разобранном виде

Неисправности коробки передач ВАЗ 2110

К основным и самым распространенным неисправностям коробки передач ВАЗ 2110 можно отнести:

  1. Хруст и скрежет во время движения
  2. Не включается или выбивает передачу при езде

Давайте поговорим более подробнее об этих неисправностях и способах их устранения

Не включается передача

Не, включается передача! Наверное, это самая распространенная проблема «ВАЗовской десятки». Причина может быть очень много:

  • Износ сцепления (диск, корзина),
  • Износ синхронизатора КПП, узнать это можно, разобрав узлы с проведением дефектовки.
  • Неисправности муфты

В любом из перечисленных случаев вам наверняка потребуется переборка коробки переключения передач, для выявления точной причины и последующего ремонта.

Выбивает передачу при езде

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика.


Процесс ремонта коробки передач ВАЗ 2110

Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене.

Хруст и скрежет в коробке во время движения

Причин возникновения хруста при работе коробки передач ВАЗ 2110 масса. Устранение некоторых из них не требует большого вмешательства в механизм, другие же вызывают необходимость проведения ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

  1. Неисправная работа синхронизатора. Проблема может крыться как в выходе элемента из строя, так и в недостаточном количестве смазки в детали. Если синхронизатор «посыпался» из-за старости, смазочные компоненты с образовавшимся «мусором» рискуют нанести серьезный вред всему агрегату, поэтому исправить ситуацию нужно как можно скорее;
  2. Выход из строя «корзины». Такой компонент как «корзина» состоит из «лепестков», которые начинают выпадать по причине большого пробега механизмов. Если «лепестки» выпали, водитель не может дожать скорость, и будут появляются посторонние звуки при включении одной или нескольких передач. В такой ситуации потребуется замена «корзины» и диагностика состояния синхронизаторов;
  3. Проблемы с тросом сцепления. Довольно распространенная неисправность для автомобилей отечественного производства. Если порвался трос сцепления, его потребуется заменить, иначе автомобиль просто не поедет;
  4. Неисправность вала коробки передач. Если вал заклинил, когда вы были на стоянке, автомобиль не двинется с места, главное, чтобы он не заклинил в движении, тогда последствия могут быть плачевными, как для автомобиля, так и для находящихся в нем пассажиров. К неисправности вала приводит работа при повышенных температурах, которая негативно сказывается на материалах узла.

Выше приведены только самые распространенные причины выхода КПП ВАЗ 2110 из строя. При этом не стоит забывать и о возможном заводском браке.


Процесс сборки коробки передач ВАЗ 2110

Шестерни и подшипники

Ведущие шестерни системы расположены на ведущем валу и объединены в блок. Они постоянно работают в связке с шестернями ведомого типа всех передних передающих моментов. На вторичном валу также размещены шестерни на подшипниках игольчатого типа. Главная передающая система снабжена цельновыточеной шестерней совмещенной с валом. На передний вал в коробке установлены роликовые подшипники, тогда как на заднем валу располагаются шариковые. Сборник масла размещен непосредственно под передом вала вторичного типа, там, где находится подшипник. Роль сборника заключается в определении направления потока масла, с помощью крутящего вала оно направляется непосредственно внутрь.

На устройство устанавливается двухсателлитный дифференциал, он регулируется с помощью изменения толщины прокладочного кольца подшипника. Это прокладочное кольцо имеет расположение в сердцевине картера коробки. Дифференциал коробки имеет фланец, располагающий сцеплением с шестерней ведомого типа главного передающего момента. Эта шестерня имеет непосредственное соединение с шестерней спидометра.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
