Как установить противотуманки на приору: выбор, установка и настройка

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому контроллер получит сигнал о нажатии этой кнопки. Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.

admin02/05/2014

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Схема фар Приоры

Реле исправности ламп »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Свежие записи

  • Устройство и принцип работы парктроника
  • Многофункциональное устройство Roadgid X7 Gibrid GT
  • Неисправность системы зажигания ГАЗ
  • Электрический Xiaomi Mi Mijia M365
  • Дополнительное оборудование автомобиля (установка)

Архивы

Архивы Выберите месяц Август 2021 Июль 2021 Декабрь 2021 Август 2017 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Декабрь 2016 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2016 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Рубрики

  • Аккумуляторная батарея
  • Видео
  • Генератор
  • Датчики
  • Диагностика
  • Зажигание
  • Новости
  • Оборудование
  • Приборы
  • Ремонт
  • Свечи зажигания
  • Стартер
  • Схемы
  • Устройства
  • Электрокары
  • Электроснабжение

Штатные противотуманки на Priora: стоимость, артикул

Автомобилестроительная компания АвтоВАЗ на свои Лада Приора осуществляет подключение туманок, если это предусмотрено комплектацией, производства «Автосвет» (город Киржач) и Бош. У них имеется отличие. На целых 40-процентов установочная глубина туманок Бош больше, чем у аналогичной продукции производства компании из Киржача. В комплектации «Люкс» обязательно стоят противотуманные фары от Бош, а от «Автосвет» устанавливают в стандартные комплектации. Всего есть 2 варианта комплекта – для дорестайлинговой Приоры и для послерестайлинговой модели. Чем они отличаются? Точкой установки и формой самих фар. Кроме всего прочего фары можно купить отдельно или в комплекте.

Для Лада Приора:

  • Комплект фар Бош имеет артикул 21700-3743010-54. Стоимость комплекта варьируется в диапазоне 1.6-1.9 тыс. росс. руб. Стоимость одной фары составит порядка 900 руб.
  • Комплект туманок «Автосвет» стоит 700-800 росс. руб. Артикул 21700-3743010-52. Одна фара обойдется покупателю ориентировочно в 500 руб.

Для Лада Приора 2:

  • Комплект туманок Бош стоит 1-1.2 тыс. росс. руб. Артикул: 21700-3743010-50. Покупателям одна фара примерно обойдется в 600 руб.
  • Комплект фар «Автосвет» имеет артикул: 21700-3743010-53. Стоимость комплекта варьируется в диапазоне 800-900 росс. руб. Стоимость одной фары составит порядка 500 руб.

Плюс к этому вам потребуется купить специальный комплект проводов или так называемый монтажный набор, без которого установка птф невозможна. В этом самом комплекте идет реле и кнопка. Стоимость набора составляет порядка 600 росс. руб.

Установка

https://youtube.com/watch?v=vOFgTINiFVo

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Комплект ПТФ (туманок)на Ладу Приору

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как «белый(жёлтый)»

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему «красный(розовый)» провод от кнопки птф (туманок) приоры как на нашей схеме. 3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок – синий , его проводим в подкапотное пространство. Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть. 5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются «30, 87, 85, 86»

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту. 86 контакт это на массу

30 контакт к + аккумулятора 87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер! Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя, резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

первое включение птф. Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

какие бываю приоровские птф

Луч Производство «Луч» г. Рязань.

Так же есть много турецких, китайских, про-спорт и др.

Диодные птф на приору

Диодные ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рамки под обычные птф для рестайлинг бампера

Тюнинг фары и ксенон на Ладу Приору. Подключение ДХО

До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

Практически любой автомобилист отлично знает, насколько противотуманные фары (ПТФ) улучшают видимость в непогоду, существенно снижая риск ДТП. Но к сожалению, далеко не все модификации авто такими фарами комплектуются. Сегодня мы поговорим о ПТФ Приора: научимся менять в них лампы. А те, в чьем автомобиле таких фар нет, узнают, как их самостоятельно установить.

Как заменить перегоревшую лампу

Начнем с замены ламп в противотуманке Лады Приора. Дело это нехитрое, и ехать из-за такой мелочи на СТО абсолютно необязательно — все можно сделать своими силами. Прежде всего какие лампы установлены в ПТФ этой машины? И на обычные Приоры, и на Приоры Рестайлинг (выпуск с 2013 г.) производитель устанавливает галогенные лампы типа H11 мощностью 55 Вт.

Как настроить в Приоре противотуманки по ГОСТу

Дабы противотуманные фары на популярной в нашей стране Лада Приора выполняли полноценно свое прямое назначение, мало будет их просто установить, их потребуется отрегулировать. Для этой цели сначала проверяется давление в покрышках, оно должно быть одинаковым, после чего машина ставиться на совершено ровной поверхности перед стеной. Между стеной и концом бампера расстояние должно быть 5 метров. На стене вам потребуется обозначить при помощи мела или краски расстояние от пола до центра каждой фары, после чего ставится точка на50мм ниже. Цоколь фар на машине поставлен должен быть, таким образом, дабы при их включении верхняя световая граница проходила ровно через нижнюю обозначенную точку. Туманки, по статистике, с грамотной настройкой, будут верными помощниками водителя.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

  1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
  2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
  3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

  • количество — 2 штуки;
  • не ближе 25 см к поверхности дорожного покрытия;
  • не больше 40 см от внешнего контура фар;
  • гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
  • углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

  • какая торпеда стоит на вашем автомобиле;
  • есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

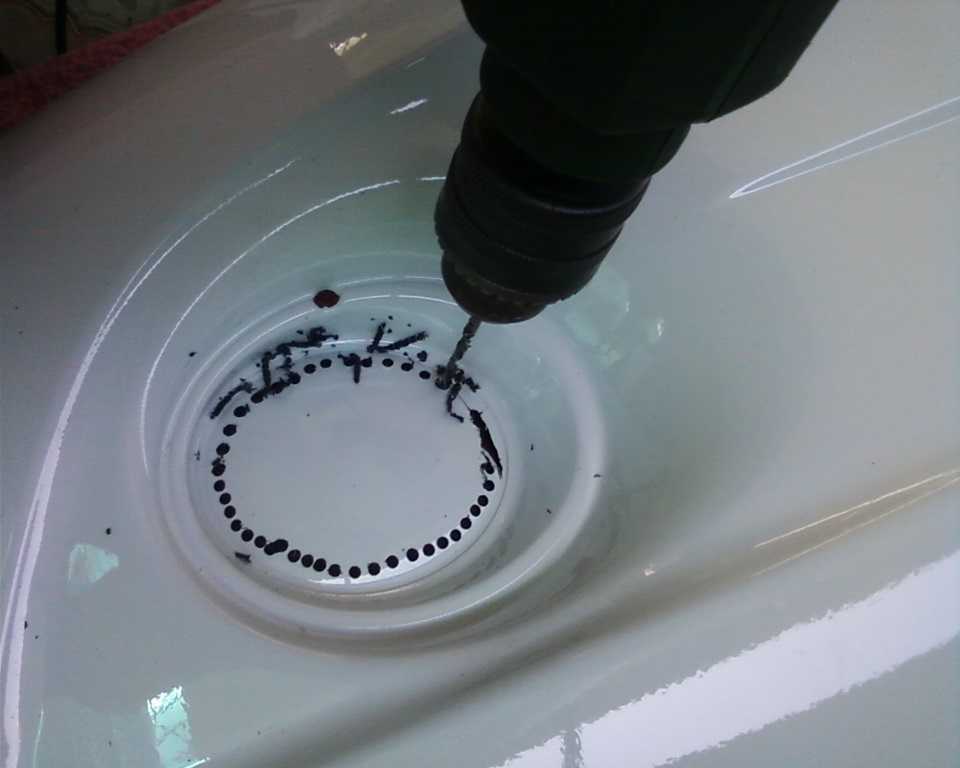

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Как правильно ставить ПТФ, и почему нужна замена стандартных ламп?

Противотуманки на Приору, равно как и на любую другую машину, устанавливаются достаточно низко, на уровне 0,3-0,7 метра от уровня дороги. В этом случае узкий световой луч попадает в зону, свободную от влажного конденсата, и действительно улучшает видимость.

А вот расположенные на крыше багажника (часто дополнительное освещение ставят на джипы), они абсолютно бесполезны при дождевой завесе, в тумане или при пыльной буре. Поэтому противотуманные фары раньше ставили под бампер (для металлических конструкций старого образца), а сегодня размещают прямо в него (для современных деталей интегрального образца).

Туманки должны соответствовать не только правилам дорожного движения, но также подходить под нормы ЕЭК ООН. Последние предполагают, что луч туманки на Приору и любой другой автомобиль, должен обладать специальным широкоугольным распределением света, с четко очерченной верхней границей и рассеиванием до 70 градусов по горизонтали. Только соблюдение этих параметров дает требуемый противотуманный эффект.

Самыми распространенными сегодня являются противотуманные фары с галогенными лампами, имеющими мощность 55 Ватт. Они создают световой поток в 1,1 тыс. люмен, которого достаточно для освещения пространства в 25-30 метров впереди автомобиля.

Замена на них обычных ламп накаливания требуется почти всегда, т.к. лампы старого образца дают необходимое освещение на расстоянии около 8-10 метров, что явно мало для современных условий вождения.

Установка противотуманных фар на Приору, схема подключения

Принципиальная схема подключения противотуманных фар выглядит следующим образом:

Для установки ПТФ помимо комплекта фар и монтажного набора подключения противотуманных фар понадобится:

  1. изолента;
  2. термоусадка;
  3. гофра (чтобы изолировать провода);
  4. плоская отвертка;
  5. крестообразная отвертка;
  6. ключ 10 номер;
  7. ключ 13 номер;
  8. плоскогубцы.

Алгоритм работы над установкой фар таков:

  • Откройте капот, снимите минусовую клемму аккумуляторной батареи. Снимите жабо и дворники, крепления демонтируйте, воспользовавшись ключом на 13. Расширительный бачок и кронштейн его крепления нужно демонтировать с помощью ключа на 10 – без этого будет просто неудобно работать, а поставить их обратно не трудно.
  • Открутить саморезы, крепящие передний бампер. Всего их 10.
  • Саморезы, которые крепят заглушки, удобно откручиваются крестообразной отверткой. В штатные места устанавливаются противотуманные фары и надежно крепятся саморезами (так, чтобы крепления не расшатались, при езде по неровным дорогам – из-за такой мелочи придется возвращаться в гараж и снимать бампер).
  • Перейти к прокладке проводки. Все провода рекомендуется загонять в гофру, чтобы исключить перетирание, а затем закрепить их, чтобы контакты не отходили.
  • В наборе проводов выбрать самый длинный провод (он синего цвета). Он «делится» на два «конца»: один присоединяется к правой фаре, второй – к левой. Затем провод протягивается в моторный отсек, ближе к главному тормозному цилиндру.
  • Оттянуть обшивку салона (поможет плоская отвертка) и просунуть провод в салон.
  • Подключить провод к предохранительному блоку.

После работ отрегулируйте противотуманки, а иначе вся работа будет проделана зря!

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

  1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
  2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

  1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

  1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

  1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

  1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Знаю, знаю эта тема была разжевана миллион раз, но пусть будет миллион первый!

КТО ПОДКЛЮЧАЛ УЖЕ всё равно можете посмотреть, с чем я столкнулся, кто только собирается обязательно посмотрите, а так же будет бронирование самостоятельно!

К противотуманным фарам (в дальнейшем именуемым коротко ПТФ) сразу был приобретен и комплект подключения

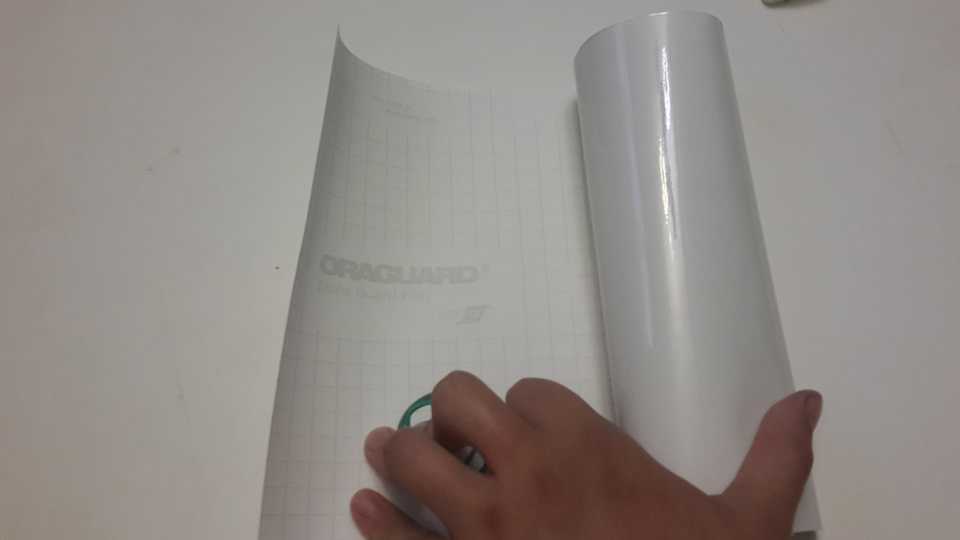

а так же, бронепленка Oraquard

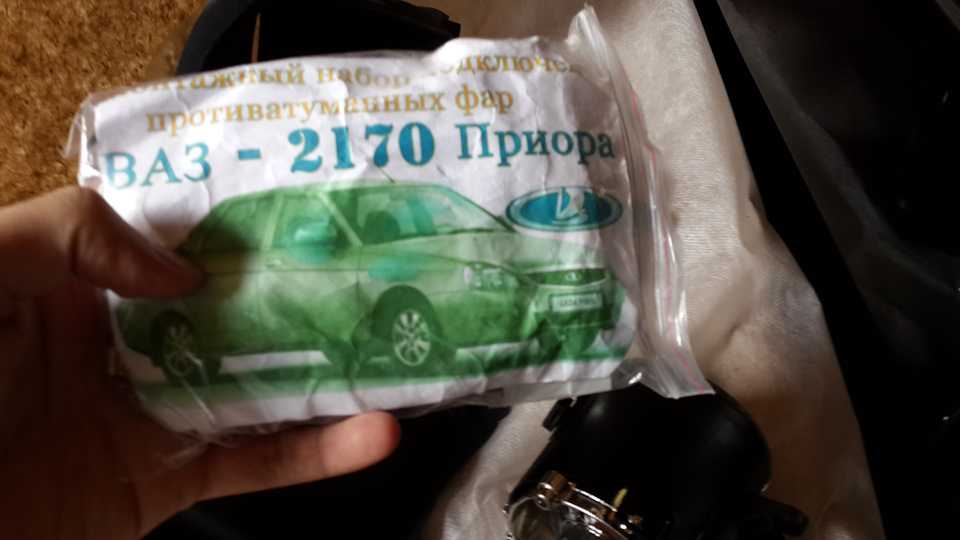

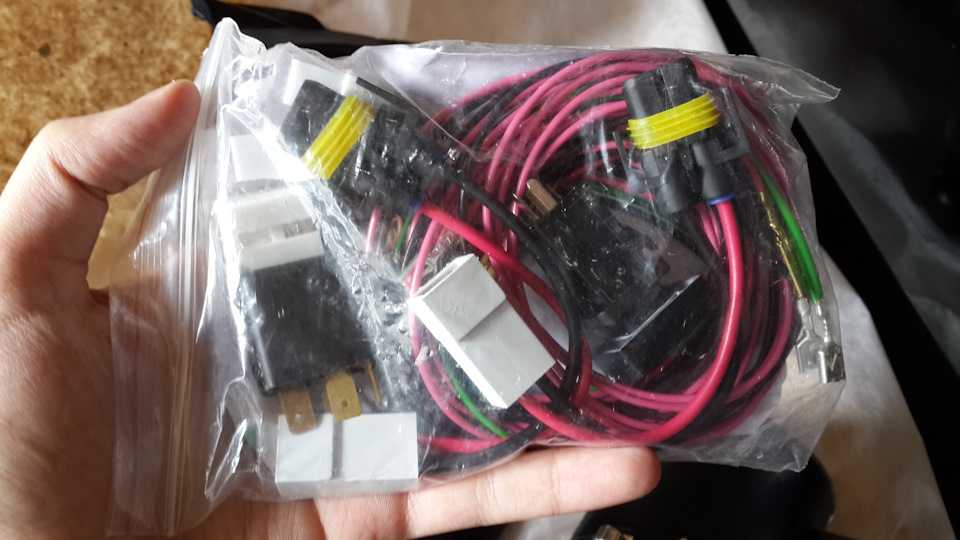

В комплект подключения ПТФ входят:Фишки для подключения ламп H11, 2 штуки;Провода от фишек длинный и еще длиннее (для правой ПТФ);Реле, 4 контактное;Кнопка включения ПТФ;Колодка кнопки включения ПТФ с проводами;Инструкции нет.

Скачиваем схему из интернета и топаем с ней в машину.

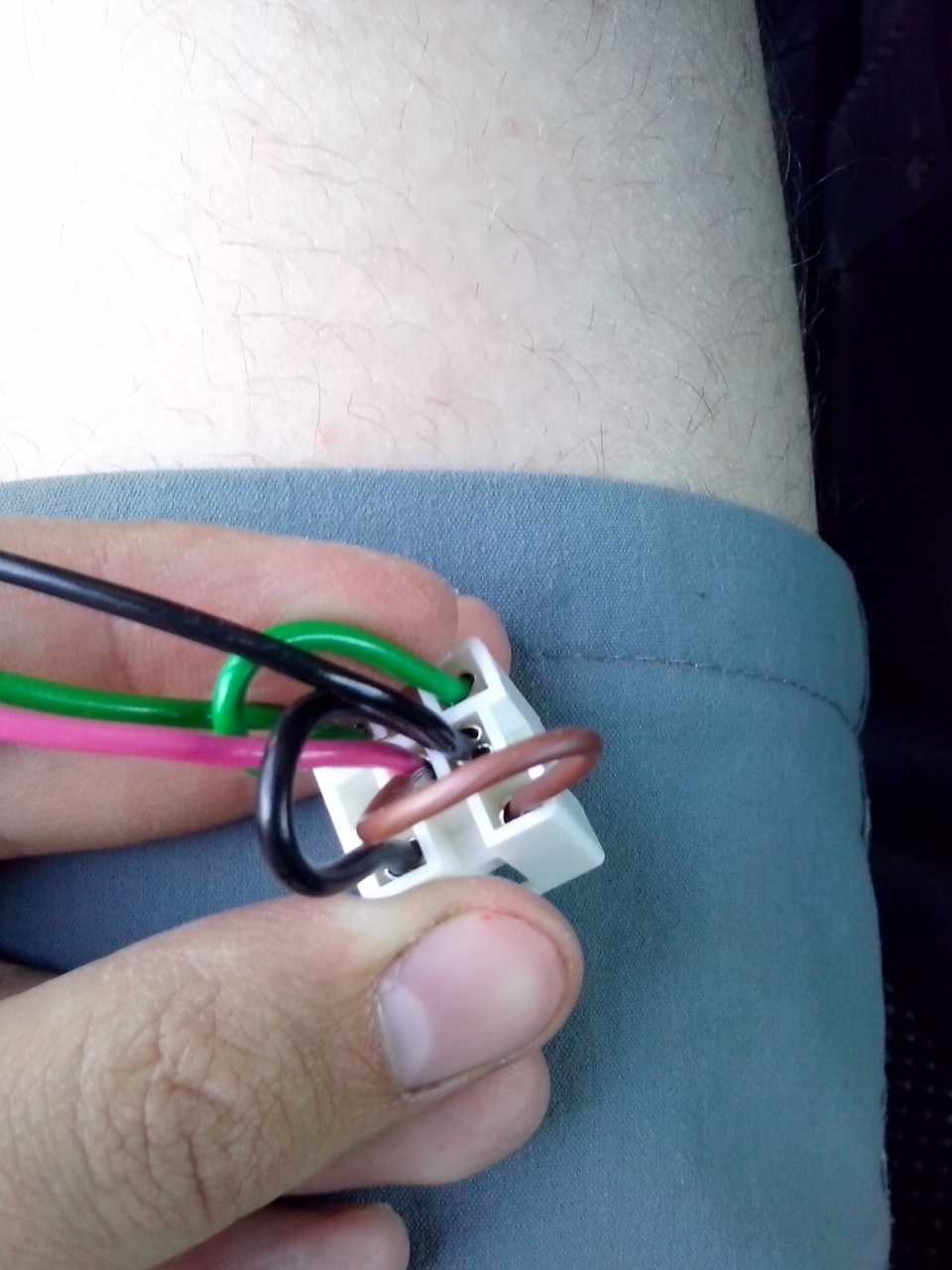

По схеме всё предельно ясно, но когда я взял колодку кнопки ПТФ, то мозг сломался

Почему вообще на ней были заглушены некоторые провода? А какие то между собой соединены? Из-за этого я долго тупил в машине не понимая что к чему. Иногда бывают такие моменты, в них лучше отпустить, проветрится, заняться другим делом, потом муза настигнет и всё получится.

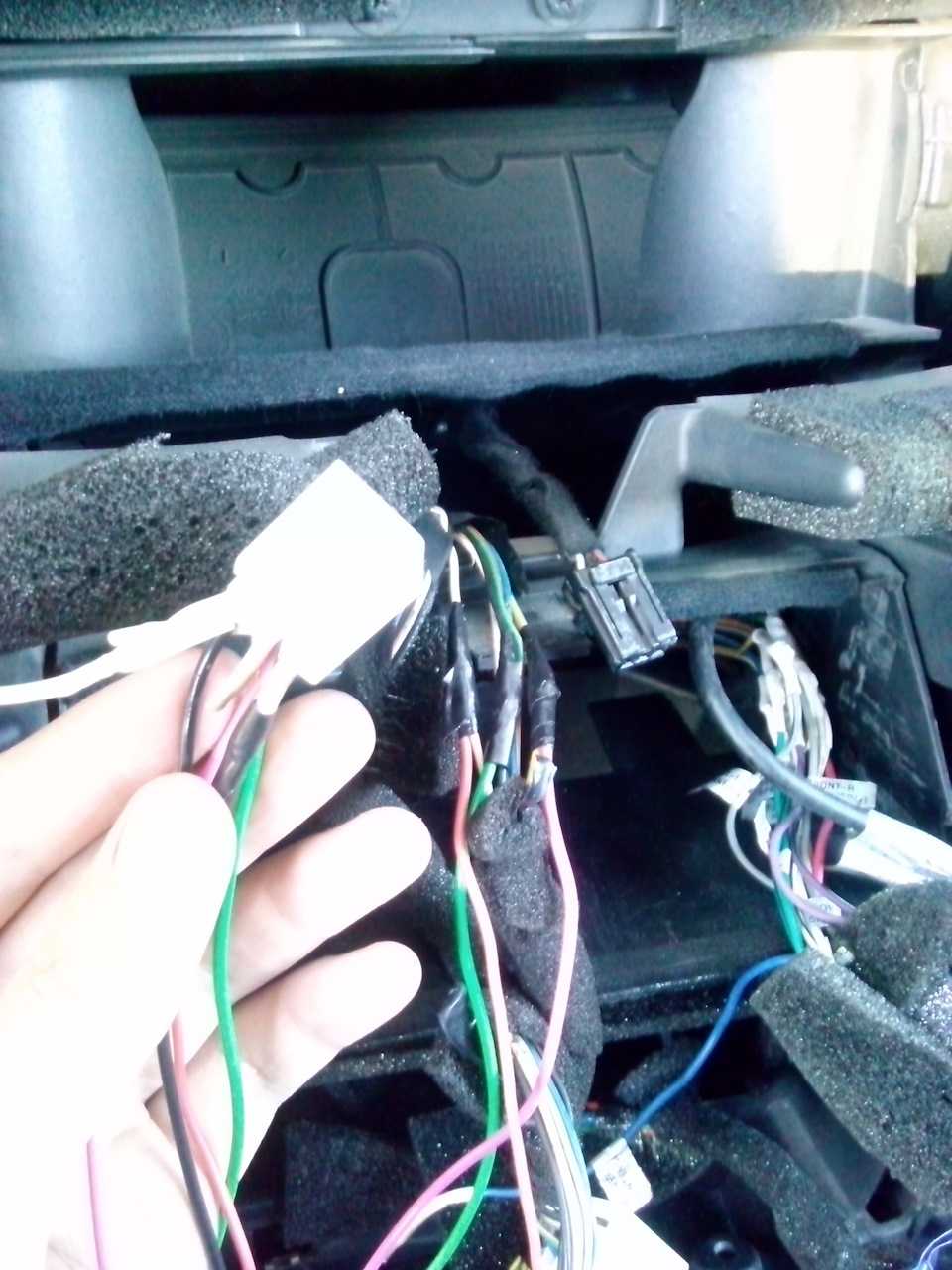

Через какое то время вернулся в машину, снял фишку с кнопки подогрева заднего стекла и боковых зеркал, глянул на контакты, они подписаны одинаково:D,2,1,B, A, C.

Снова глянул схему. Контакты D и 2 между собой связаны и идут в реле на 85 контакт. У меня же иначе в колодке из комплекта, перепутано, что то с чем то связано. Контакт С просто глушим изолентой (черной) или выдергиваем вообще из колодки. Контакты D и 2, между собой скручиваем, и ведем из центральной консоли в монтажный блок. Оставшиеся контакты A, B,1 соединяем (врезаемся, зачищаем не большой участок провода и к нему наматываем наш, всё хорошо изолируем) с такими же контактами на колодке кнопки обогрева заднего стекла. Вуяля кнопка подключена!Дальше реле. Кто то ставит под капотом, кто то в монтажный блок на штатное место реле К10, а кто то я. Реле над монтажным блоком, взял маленькое штатное 4-контактное реле для ПТФ, а не которое из комплекта (т.к. оно ушло на компрессорный гудок).85 контакт это наши D,2 из кнопки87 контакт это туманки, обе, и левая и правая, провода от них нужно завести в салон:

Расположение предохранителей Приоры под капотом

  • F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
  • F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
  • F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
  • F4, F6 (60 А) – предохранители силовой цепи генератора;
  • F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

  1. предохранитель цепи питания электровентилятора правого (30 А);
  2. предохранитель цепи питания электровентилятора левого (30 А).
  3. реле электровентилятора правого;
  4. реле дополнительное (последовательного включения электровенти- ляторов левого и правого);
  5. реле электровентилятора левого;
  6. предохранитель цепи питания электровентилятора отопителя (40 А);
  7. предохранитель цепи питания компрессора (15 А);
  8. реле электровентилятора отопителя;
  9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

  1. Максимальная скорость вентилятора отопителя
  2. Правый вентилятор
  3. Реле последовательного включения вентиляторов (низкая скорость)
  4. Левый вентилятор
  5. Предохранитель левого вентилятора (низкая скорость)
  6. Правый вентилятор
  7. Вентилятор отопителя
  8. Компрессор
  9. Вентилятор отопителя
  10. Компрессор

Другие модели противотуманнок на LADA Priora

Не только фары противотуманные на Лада Приора от Бош и «Автосвет» можно приобрести сейчас в специализированных магазинах. Если вас по какой-либо причине эти варианты не устраивают, есть модели и от других производителей, в частности: диодные Орион-7, рязанские «Аутомотив лайтинг», еще производства рязанской компании «Луч» и еще ДААЗ.

Противотуманные фары китайского производства тоже не стоит сбрасывать со счетов, тем более, что птф они выпускают и диодные и линзованные. Еще можно приобрести специальные рамочки для рестайлинговой Приоры, которые устанавливаются вместо заглушки и оставляют отверстие под противотуманки старого образца, устанавливаемые на 1-ую версию Приоры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
