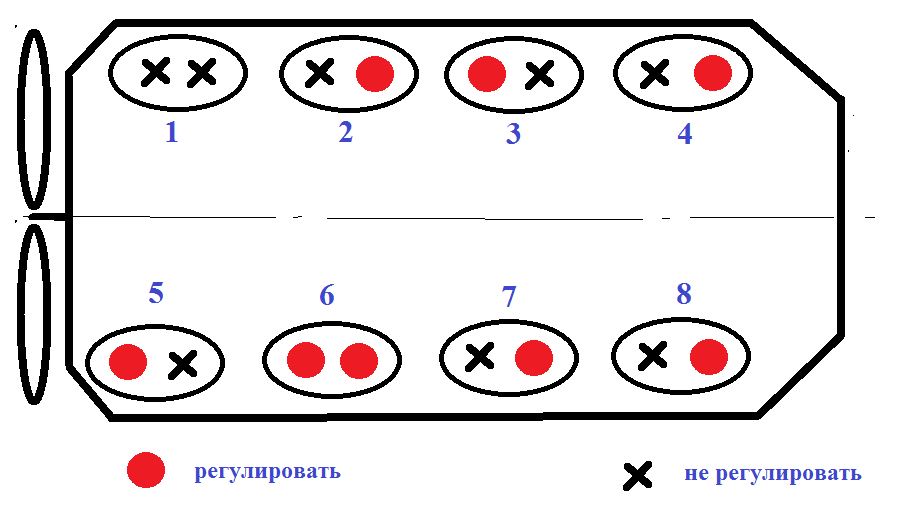

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Заключается он в следующем. Как и во всех описанных случаях выставляется поршень первого цилиндра в вмт в момент сжатия. Но выставляется он уже более точно по меткам коленвала . Совмещается предварительно метка ТНВД затем метка на шкиву совмещается с «0» на  передней крышке. И регулируются клапана  согласно схемы

Затем коленчатый вал проворачивается на один оборот то есть 360 градусов. Снова выставляются метки шкива коленвала или маховика на  «0»  и регулируются следующие клапана.

 Но где здесь сильно экономится время. Мне не совсем понятно. Коленвал также проворачивается на два оборота. Разве что меньшее количество подходов.  Требуется более точная установка коленчатого вала. Что тоже не очень выгодно. Лазить под машиной  и выискивать метки которые забиты грязью или просто не читаются. Да и схему эту запомнить и держать в голове до следующей регулировки не получится. По закону подлости в нужный момент она не окажется под рукой.

Поэтому этот способ лучше забыть и не когда им не пользоваться. Крутить вал реже, а суеты на много больше. Клапана можно от большого изобилия информации просто перепутать. Оставим этот способ для очень умных водителей. Которые потом всё равно переделают клапана по другому.  Если ММЗ для двигателя Д 240 предлагает регулировку клапанов за два оборота. То да это удобно и точно.  Камаз и ЯМЗ ни чего об этом не говорят то и нечего лезть в дебри. Конструкторам виднее

Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок

Каким образом можно проводить регулировку?

Придерживайтесь следующей последовательности действий:

  • найдите нужную отметку, которая размещена на муфте у топливного насоса, зафиксируйте деталь отметкой вверх;
  • поверните двигатель таким образом, чтобы на шкале оказалось значение 20 градусов;
  • ослабьте соединение болтов, которое предварительно было зафиксировано на муфте, после чего поверните ее так, чтобы положение соответствовало позиции позднего зажигания;
  • трубку, которая подает топливо к цилиндру номер 1, отверните в сторону;
  • сделать так, чтобы все детали были чистыми, без грязи;
  • начинайте вращать муфту таким образом, чтобы в выемке, которая размещена на первичном цилиндре, стали заметны следы топлива;
  • после этого можно закрутить болтовые крепежи на муфте.

Установка углов опережения на моторе ЯМЗ-238

Способ регулировки совершенно не зависит от марки силовой установки, так как он подходит для всех моторов дизельного типа.

Угол опережения подачи топлива. Установка

ЯМЗ-238 (фото двигателя) — агрегат, обладающий величиной опережения, размещенной возле риски, которая расположена на корпусе муфты (с торца) опережения впрыска. Это должны быть цифры или 20, или 18. Если говорить об угле опережения впрыска, то, как правило, он узнается по первому цилиндру. Можно проверить при помощи насоса подкачивающего ручного типа. Этим устройством топливом прокачивают систему питания двигателя, обязательно перед манипуляциями ослабив на корпусе ТНВД пробки, через которые удаляется воздух. Когда в выходящем из-под пробок топливе совершенно не останется пузырьков воздуха, необходимо пробки завернуть. Далее нужно к штуцеру присоединить моментоскоп, соответствующей секции топливного насоса. Перед процедурой нужно снять трубку высокого давления первого цилиндра.

Опережение впрыска регулируется следующим образом. Скобу останова силового агрегата устанавливают в рабочее положение. При этом нужно оставить включенной подачу плунжерами топлива. Топливом заполняется стеклянная трубка. Это нужно делать, вращая коленчатый вал. В трубку не должны проникать пузырьки воздуха. Затем необходимо слить из стеклянной колбы топливо таким образом, чтобы уровень жидкости был примерно в середине трубки. Сделать это можно, встряхивая колбу

После этого максимально осторожно поворачивается коленвал. Движения выполняются по направлению вращения

Повороты осуществляется при помощи ключа. В это время нужно постоянно контролировать положение мениска, расположенного в стеклянной трубке. Когда мениск станет быстро подниматься вверх, это будет означать начало подачи топлива конкретной секцией насоса. В этот момент линия, расположенная на шкиве коленвала, должна располагаться напротив линии с числовым значением, которое указано на крышке распределительных шестерней. Во время всей процедуры установки угла нужно соблюдать точность до ±1. Обозначение на линии обязательно должно соответствовать тем показаниям, которые выбиты с торца на корпусной муфте опережения впрыска. В случае если цифры не совпадают, то верная регулировка угла опережения впрыска выполняется при помощи смещения относительно фланца муфты привода насоса топлива. Это проводится при ослабленных болтах крепления. После окончания болты нужно затянуть как можно крепче, затем снова выполняется контроль уровня опережения впрыска.

Особенно важно учитывать тот факт, что угол опережения впрыска увеличивается, когда полумуфта по направлению ее вращения смещается. Если относительно фланца сместить полумуфту привода на одно деление, то это будет соответствовать четырем делениям на крышке шестерен распределения или на маховике

На муфтах опережения впрыска, выпущенных до 1963 года, наносилось числовое значение 0.

На современных элементах вместо нуля выбивается числовое значение 18. Линии со значением 0 на крышке шестерен и маховике до 1964 года соответствовали углу 20°. Вторая линия засечек на крышке распределительных шестерен (если отсчитывать по направлению вращения коленвала от нулевой метки) соответствовала углу 18°. Четвертая риска, в свою очередь, соответствовала углу 16°. На маховике вторая короткая линия, если считать от нулевой метки в строну против направления вращения коленвала, соответствует углу 18°, а четвертая – 16°.

Мастер советует:

  1. Моментоскоп рекомендуется сделать самостоятельно из нескольких трубок. Одна (первая) трубка будет надеваться на топливоотвод, скрученный с форсунки первого цилиндра. Другая (последняя) трубка (прозрачная, имеющая около полутора миллиметров внутренний диаметр) будет размещаться в вертикальном положении.
  2. Нельзя допускать из трубок протечек. Необходимо тщательно контролировать, чтобы трубки были плотно надеты.
  3. Необходимо солярку накачать, чтобы она была видна в прозрачной трубке. Выполняется это вращением одного из валов. Сами выбирайте, какой именно это будет вал.
  4. Как выполните все вышесказанное, посмотрите на метки, которые нанесены на маховик. Зажигание, или начало впрыска топлива, обозначает одна из этих меток, другая – ВМТ первого цилиндра.
  5. Нужно заметить небольшой подъем по трубке солярки во время проворачивания вала. Подъем должен произойти непосредственно перед подходом к ВМТ первого поршня. Собственно, это и будет впрыск. Вал необходимо вращать очень медленно в месте подъема топлива.
  6. На скользящих креплениях ТНВД нужно повернуть так, чтобы впрыск топлива соответствовал метке впрыска, расположенной на маховике. Вот и все.

Как установить время зажигания без отметок времени

от Michelle Schaefer

Время зажигания — это когда распределитель посылает электрическую искру в двигатель для зажигания топлива. Это воспламенение топлива — то, что приводит в движение автомобиль. Последовательность, в которой это происходит, очень точно сбалансирована или «настроена» для обеспечения максимальной мощности и экономии. Если время не установлено, автомобиль может испытывать затруднения при пуске, низкой мощности или плохом пробеге.Установка времени, как правило, простая задача, но иногда метки времени производителя отсутствуют или повреждены. Установка времени без каких-либо отметок несложно с правильной информацией и несколькими распространенными инструментами.

Шаг 1

Пометьте провода свечей зажигания для номера цилиндра, используя короткий кусочек маскирующей ленты на каждом проводе. Удалите все свечи зажигания, используя ключ для свечи зажигания. Двигатель будет легче поворачивать вручную, со снятыми свечами зажигания, и сейчас самое время заменить их при необходимости.Снимите крышку клапана с цилиндра номер один. На V-образном блоке двигателя это обычно крышка клапана со стороны водителя. На рядных двигателях цилиндр номер один — это ближайший к передней части автомобиля. Проверьте характеристики вашего автомобиля, чтобы убедиться, какой цилиндр номер один.

Шаг 2

Вращайте двигатель по часовой стрелке и наблюдайте за клапанами цилиндра номер один. Когда оба клапана находятся в верхнем положении, вставьте отвертку в цилиндр номер один через отверстие для свечи зажигания.Очень медленно вращайте двигатель вперед-назад, пока отвертка не окажется на максимальной высоте. Это указывает на то, что цилиндр номер один находится в верхней мертвой точке или «ВМТ» на такте сжатия.

Шаг 3

Найдите провод свечи зажигания номер один на крышке распределителя и сделайте метку этого положения маркером на корпусе распределителя. Снимите крышку распределителя и соблюдайте положение ротора.

Шаг 4

Ослабьте прижимной болт распределителя и поворачивайте распределитель, пока ротор не выровняется с отметкой, сделанной на шаге 3.Ваше время теперь установлено на ноль градусов механического времени.

Шаг 5

Замените крышку клапана, используя новую прокладку. Замените свечи зажигания и провода свечей зажигания, используя метки из шага 1. Возможно, вы захотите пометить гармонический балансировщик нулевой точкой, привязанной к фиксированной точке на двигателе. Фиксированной точкой может быть головка болта или вспомогательный кронштейн, который не двигается при работающем двигателе. Позже эта метка может быть использована в качестве индикатора для стробоскопического хронометража.

Шаг 6

Подключите вакуумметр к источнику вакуума в коллекторе.У большинства двигателей будет отверстие в основании карбюратора или корпуса дроссельной заслонки, где может быть подключен датчик. Запустите двигатель и следите за показаниями вакуумметра.

Шаг 7

Поворачивать распределитель, пока не будет зафиксировано максимальное показание вакуумметра. Отключите один дюйм вакуума от максимального значения. Затяните прижимной болт распределителя. Нормальные показания в среднем от 14 до 21 дюймов вакуума в зависимости от состояния двигателя.

Проведите тест-драйв автомобиля и прислушайтесь к звукам пинга.Повторите шаги 5 и 6, если слышен чрезмерный пинг или если происходит значительная потеря мощности. Время выбрано правильно, когда автомобиль работает на максимальной мощности без жесткого запуска двигателя, обратной отдачи или ускорения.

Крыло крыла или старое одеяло защитят отделку вашего автомобиля при работе под капотом.

Предупреждения
  • Держите части тела, инструменты и свободную одежду вдали от движущихся частей двигателя.
  • Выхлопные газы автомобиля токсичны, работают только в хорошо проветриваемом помещении.

Последствия неправильной регулировки момента впрыска

В завершение стоит отметить, что перечисленные выше действия в отношении регулировки двигателей ЯМЗ желательно выполнять, имея должный уровень подготовки. Кроме этого, нужно специальное оборудование, позволяющее регулировать параметры двигателя с требуемой точностью. Недостаточная квалификация и самодельные устройства способны не только усугубить ситуацию, но и привести к необратимым поломкам двигателей.

Одним из самых распространенных следствий неверных действий по отношению к мотору является уменьшение ресурса эксплуатации агрегата. Непрофессионализм также влечет за собой снижение мощности двигателя и перерасход топлива

Поэтому важно правильно трактовать признаки, характерные для раннего или позднего зажигания

При раннем зажигании ощущается жесткость работы мотора, наблюдается неприятный звон и обильный белый дым. Для позднего зажигания характерны увеличение дыма, сниженная тяга мотора, перегрев силового агрегата и некорректный набор оборотов мотором наряду с вибрацией.

Опытные водители способны быстро определить момент, когда необходима установка зажигания. Новичкам же следует как можно быстрее обратиться в специализированные центры по ремонту: регулировку зажигания, как и установку такой детали как вал вторичный КПП ЯМЗ 238, должны выполнять специалисты, обладающие опытом и необходимым оборудованием.

Анализ топливного движения

Необходимо уметь правильно оценивать топливное движение, если планируете самостоятельно выставлять зажигание.

При вращении вала:

  • топливо в отсеке движется;
  • штрихи на футляре маховика выравниваются с отметкой. Ее значение сходится с числом на муфте ОВТ;
  • штрих на шкиве вала совпадает с меткой с похожим числом на теле шестерен.

В случае, когда при старте движения горючего совмещения штрихов нет, рекомендуется проводить следующие манипуляции:

  • извлечь фиксирующие шурупы;
  • скрутить полумуфту валика турбодвигателя ЯМЗ 238 на кромке в обратном направлении вращения;
  • зафиксировать все крепежи;
  • вновь оценить угол впрыска.

В случае, когда при старте топливного движения, штрихи прошли требуемую отметку, сделайте следующее:

  • по резьбе кромки требуется прокрутить полумуфту валика ДВС;
  • переместите муфту на 1 показатель относительно ее кромки, что приравнивается 4-ем штрихам на диске или теле распределительных шестерен.

Совет! Как только все манипуляции закончатся, рекомендуется поменять местоположение делений на полумуфте валика привода ТНВД ЯМЗ 238 и ее кромки.

Порядок регулировки угла опережения впрыскивания топлива двигателей ЯМЗ-238БЕ и ЯМЗ-238ДЕ (рис. 4):

— проверить плотность посадки полумуфты 3 на валу привода 1 и затяжку клеммового болта 5 (момент затяжки 43,2…58,9 Н·м (4,4…6 кгс·м));

— отвернуть (ослабить) два болта 4 и поворотом муфты опережения по причине округлых отверстий на фланце полумуфты скооперировать метки «А» и «Б»;

— не сбивая совмещенного положения меток, затянуть болты 4 привода затягивающим моментом 43,2…58,9 Нм (4,4…6 кгс·м). В этом случае отклонение пакета пластинок от положения в одной плоскости будет во время ±1 мм. Застыл создавать поблизости мест крепления пластинок;

— провернув коленчатый вал, проверить корректность установки угла опережения впрыскивания. Несовпадение рисок надо сделать уже 1-го деления либо 1º поворота коленчатого вала.

Проверить наличие масла в муфте опережения впрыскивания горючего (ЯМЗ-238БЕ и ЯМЗ-238ДЕ), и, по мере надобности, долить масло. Для контроля установить муфту отверстиями в верхнее положение и выкрутить пробки. При неспешном повороте муфты на 70º из 1-го отверстия должно начать вытекать масло. После доливки масла пробки завернуть.

Как установить угол опережения?

Особая отметка, которая определяет величину опережения, находится рядом с муфтой. Нормальное значение, которого следует достичь, — 20 или 18 пунктов. Для определения угла топливной массы воспользуйтесь данными первичного цилиндра.

Для того, чтобы контролировать ситуацию, используйте обычный насос. С его помощью можно проработать систему питания двигателя авто, однако для этого нужно предварительно приоткрыть клапаны, пропускающие воздух. Сначала следует полностью выпустить воздух и только потом завернуть пробки. Следующим шагом необходимо присоединить прибор моментоскоп к штуцерам, которые находятся на специальной секции от топливного насоса. Для того, чтобы процедура была проведена без каких-либо проблем, необходимо обязательно демонтировать ТНВД цилиндра.

Как происходит регулирование опережения? Последовательность действий следующая:

Помните, что все действия совершаются исключительно по направлению кручения. При этом обязательно контролировать состояние мениска в трубке.

Если последний начинает резко подниматься, то определенная секция готова к тому, чтобы пускать топливо

Для проверки обратите внимание, что линия на шкиве должна быть противоположной линии, на которой размещены цифровые метки. Постановка угла – достаточно точная операция, требующая внимания и постоянного контроля

Регулировка двигателя

Для надёжной работы агрегата на протяжении срока службы, технику обслуживают и меняют расходные материалы. Прежде, рекомендуется изучить схему мотора, что бы в точности знать место положения и настройки главных узлов. Демонтаж, разборка, сборка тяговой установки вне гаражных условий проблематична, поскольку дизели нуждаются в соблюдении чистоты. Настраивать и регулировать аппарат можно, но для этого используют специальное оборудование или стенды, к таким процедурам относят:

  • Регулировка клапанов мотора;
  • Балансировка сцепления мотора;
  • Регулировка топливной смеси мотора, путём создания напора помпой;
  • Замена смазки мотора.

Как производится регулировка клапанов на моторе ЯМЗ 238: основные приемы

При получении некорректного значения исследуемой величины следует выполнить следующие действия:

  • ослабить гайку регулировочного винта, расположенную на противоположном конце коромысла;
  • вставить щуп подходящей толщины между торцом «запорного элемента» камеры сгорания и рычагом;
  • вращать винт отверткой до момента установления приемлемого значения «теплового компенсатора»;
  • предотвращая поворот винта, зажать гайку;
  • удостоверится в номинальном значении зазора, при необходимости повторить спектр мероприятий.

регулировкарегулировкаДальнейшую проверку и настройку клапанного механизма проводить в порядке 5-4-2-6-3-7-8 в положении «закрытый впускной канал исследуемого цилиндра + 120 градусов по часовой стрелке». После завершения цикла наладки клапанного узла следует снова проверить зазоры.

К сведению. При проверке расстояний после вращения коленвала уже отрегулированного двигателя допускается колебание в границах 0,20-0,35 мм, вызванное неточностями деталей ГРМ.

На окончательном этапе необходимо:

  • пустить мотор и диагностировать характер его работы на предмет отсутствия стуков;
  • проверить состояние прокладок;
  • поставить крышки ГБЦ.

Звонкие стуки в процессе работы мотора – повод еще раз проверить и настроить ГРМ.

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня

Вращение вала важно производить плавно и очень медленно

При скользких креплениях ТНВД ЯМЗ 236 м2 важно поворачивать таким образом, чтобы впрыск топливной массы соответствовал обозначению впрыска на маховике. Провернуть двигатель так чтоб на шкале шкива маховика было 20 градусов

При этом, чтоб метка на муфте топливного насоса была с верху, если сверху метку на шкиве топливного насоса не видно, то провернуть двигатель ещё на 360 градусов, снова установив 20 градусов по метке на шкиве коленвала

Провернуть двигатель так чтоб на шкале шкива маховика было 20 градусов. При этом, чтоб метка на муфте топливного насоса была с верху, если сверху метку на шкиве топливного насоса не видно, то провернуть двигатель ещё на 360 градусов, снова установив 20 градусов по метке на шкиве коленвала.

Открутить два болта крепления на муфте топливного насоса, и повернуть муфту на максимально позднее зажигание. Это значит, если смотреть на насос со стороны радиатора, то против часовой стрелки.

Читать также: Что такое габаритные огни

Затем открутить от топливного насоса трубку высокого давления подачи топлива на первый цилиндр. И углубление на плунжере, место, где стояла трубка, осушить от топлива, дунуть или тряпочкой.

Далее вращать муфту по часовой стрелке в сторону раннего зажигания, очень медленно, можно постукивая монтажкой так как руками медленно и без рывков трудно это сделать. Прокручивать до того момента пока чуть, чуть в углубление плунжера, конусе того места где прикручивается трубка высокого давления на первый цилиндр, на насосе, не появится топливо. Заполнив этот конус на треть-четверть.

Владельцы большегрузных автомобилей с дизельными двигателями, произведёнными в Ярославле на моторном заводе, сталкиваются с проблемами регулировки зажигания топливного насоса высокого давления (ТНВД). Однако как выставить зажигание ЯМЗ 238, отрегулировать и проверить угол опережения впрыска топлива (УОВТ) можно узнать в этой статье.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

  • вывернуть гайку на крышке распределителя;
  • удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
  • снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
  • произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
  • выполнить повторную проверку с помощью прибора;
  • в случае успеха закрепить фиксирующую гайку на корпусе.

Советы специалистов

Моментоскоп лучше всего сделать своими руками, чтобы прибор идеально подошел к двигателю. Создать устройство можно из нескольких трубок. При работе необходимо следить за плотностью постановки трубок и не допускать протечек.

Еще один важный момент – процесс накачивания солярки до момента появления в зоне видимости трубки. Накачивание производится путем вращения вала. Подъем топливной массы будет заметен во время прокручивания вала перед непосредственным подходом к элементам первого поршня

Вращение вала важно производить плавно и очень медленно

Зажигание ЯМЗ

Урал лесовоз Ямз238. Наконец то собрал двигатель. Как регулировать клапана, по одному или по два цилиндра?

Мастер советует:

  1. Моментоскоп рекомендуется сделать самостоятельно из нескольких трубок. Одна (первая) трубка будет надеваться на топливоотвод, скрученный с форсунки первого цилиндра. Другая (последняя) трубка (прозрачная, имеющая около полутора миллиметров внутренний диаметр) будет размещаться в вертикальном положении.
  2. Нельзя допускать из трубок протечек. Необходимо тщательно контролировать, чтобы трубки были плотно надеты.
  3. Необходимо солярку накачать, чтобы она была видна в прозрачной трубке. Выполняется это вращением одного из валов. Сами выбирайте, какой именно это будет вал.
  4. Как выполните все вышесказанное, посмотрите на метки, которые нанесены на маховик. Зажигание, или начало впрыска топлива, обозначает одна из этих меток, другая – ВМТ первого цилиндра.
  5. Нужно заметить небольшой подъем по трубке солярки во время проворачивания вала. Подъем должен произойти непосредственно перед подходом к ВМТ первого поршня. Собственно, это и будет впрыск. Вал необходимо вращать очень медленно в месте подъема топлива.
  6. На скользящих креплениях ТНВД нужно повернуть так, чтобы впрыск топлива соответствовал метке впрыска, расположенной на маховике. Вот и все.

Вывод

Двигатель ЯМЗ 650 — это легенда отечественного производства дизельных моторов. Так, существует много модификаций этого силового агрегата. Применяемость моторов Ярославского моторного завода достаточно широкая. Он получил известность, как надежный и недорогой силовой агрегат, не только на территории СНГ, но и в Китае.

Ярославский Моторный Завод производит двигатели ЯМЗ для разных видов техники. Ими оборудуют грузовые автомобили, автобусы, многие виды тракторов и другой сельскохозяйственной техники. Также двигатели ЯМЗ используются для работы дизельных электростанций.

Благодаря высоким эксплуатационным характеристикам и широкому полю применения, дизели Ярославского Завода пользуются большим спросом.
