Как подключить двигатель стиральной машины к сети: полезные советы

Частые поломки: Основные причины неисправностей стиральной машины в т.ч. автомат.

Мотор гудит, программа выполняется, но стиралка не вращает барабан.
- Ремень
- Вышла из строя пусковая электрообмотка
Стиральная машинка автомат и не автомат не набирает обороты на отжиме или вовсе не крутит барабан.
- Мотор стиралки возможно искрит.
- Из-за этого он не создает достаточного электромагнитного поля для поворота мотора.
- Отслаивание ламелей.
После того как включили стиральную машину автомат, набирает воду, но барабан не вращается.
- Управления блок (электронный контроллер). Окислились/перегорели дорожки или элементы на плате.
- Мотор стиралки автомат. Возможно, произошло межвитковое замыкание на двигателе или обрыв обмоток — если выбирают еще и пробки
Электромотор стиральной машины автомат не отжимает или вообще не крутит барабан.
Таходатчик (тахогенератор, датчик Холла). Такой ставится в стиральные машины автомат LG и многие другие без ремня, сразу же на барабан. Тип двигателя бесщеточный или инверторный мотор. Его очень просто подключить вместо старых контактов.
Сначала стиральная машина гремела или/и свистела на отжиме и не отжимала, затем совсем барабан перестал крутиться.

Подшипники.
Нет вращения барабана, мотор вообще не гудит стиральная машина автомат / не автомат.
Обрыв сигнала провода или контактах (цепь мотора).

Двигатель стиральной машины автомат работает рывками

Характерные признаки проблемы:

Стиральная машина автомат издаёт гул, но не запускает барабан
Стиралка машина автомат начинает работу и заканчивает
Барабан стиральной машины автомат вращается, рывками или только проворачивается одна сторона

Возможные причины:

Причина может быть опять-таки обрыв обмотки или обмоток двигателя.
Неисправности таходатчика
Модуль управления.
Двигатель теряет производительность.
зона по всей площади коллектора начинает сильно искриться

Как включить двигатель коллекторного типа

Внешний вид моторов разных моделей может отличаться, но устройство, принцип работы практически идентичны. Прибор состоит из:

корпуса;
статора;
катушек статора (башмаков) с двумя, тремя выводами;
якоря;
штива;
двух щёток;
коллектора;
таходатчика (с двумя, тремя проводами);
клеммной колодки.

Чтобы подключить двигатель, нужно знать выходы обмоток якоря, статора, таходатчика. Не запутаться среди проводов поможет тестер.

Как подключить электродвигатель

Установите тестер в режим наименьшего сопротивления, обзвоните обмотки таходатчика, катушек, якоря. Проводите подключение по клеммам, которые прозваниваются между собой, чтобы найти пару. Если у вас конструкция с 4 проводами, то красно-коричневые — статор, серо-зелёные — ротор. Цвета проводов разных моделей СМА могут отличаться. Поэтому пользуйтесь мультиметром. Вам достался прибор с 6 проводами? Те, которые слева — регулируют обороты машинки таходатчиком. Их сопротивляемость составляет около 70 Ом. Правильно подключенный прибор набирает скорость плавно, не трещит, не искрится. Проверить, сколько оборотов делает мотор, можно датчиком оборотов.

Как запустить двигатель от стиралки, можно посмотреть здесь:

Регулировка вращения

Существует много способов управления оборотами:

лабораторный автотрансформатор;
плата регулировки бытовой техники;
кнопки шуруповёртов, болгарок;
регуляторы освещения (включатели, тумблеры).

Схема регулировки простая, её можно сделать своими руками.

Суть вопроса — уменьшить обороты, сохранив работоспособность. Подключение производится через тахогенератор, который передаёт количество витков микросхеме регулятора оборотов, координирующей цикл тиристором.

Такая плата позволяет увеличить, снизить обороты, но требует постоянного, интенсивного охлаждения из-за перегрева. Подробное видео о регулировки скорости, силы хода, подключении микросхемы можно посмотреть здесь:

https://youtube.com/watch?v=CZ-J12-v_NA

Реверсивное подключение однофазного асинхронного двигателя своими руками

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста

Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять?

Вариант 2: переподключение пусковой намотки

Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:

Из четырех проводов, выходящих из коробки мотора, выясните, какие из них соответствуют отводкам пусковой намотки.
Изначально конец В пусковой обмотки соединялся с началом С рабочей, а начало А подключалось к пускозарядному конденсатору. Сделать реверс однофазного двигателя можно, подключив емкость к выводу В, а начало С с началом А.

После описанных выше действий получаем схему, как на рисунке выше: точки А и В поменялись местами, значит ротор стал обращаться в противоположную сторону.

Что необходимо учесть при подключении двигателей от стиральной машины разного типа

Стиральная машина подключается к электрической сети в соответствии с «ПУЭ 7. Правила устройства электроустановок».

Схема подключения стиральной машины к электрической сетиФОТО: 1stiralnaya.ru

Даже поверхностное знакомство с устройством машины и её электрической схемой обеспечивают более сознательную её эксплуатацию и возможность минимизировать количество аварийных ситуаций. Принципиальная электрическая схема является графическим изображением основных электрических компонентов машины и связей между ними.

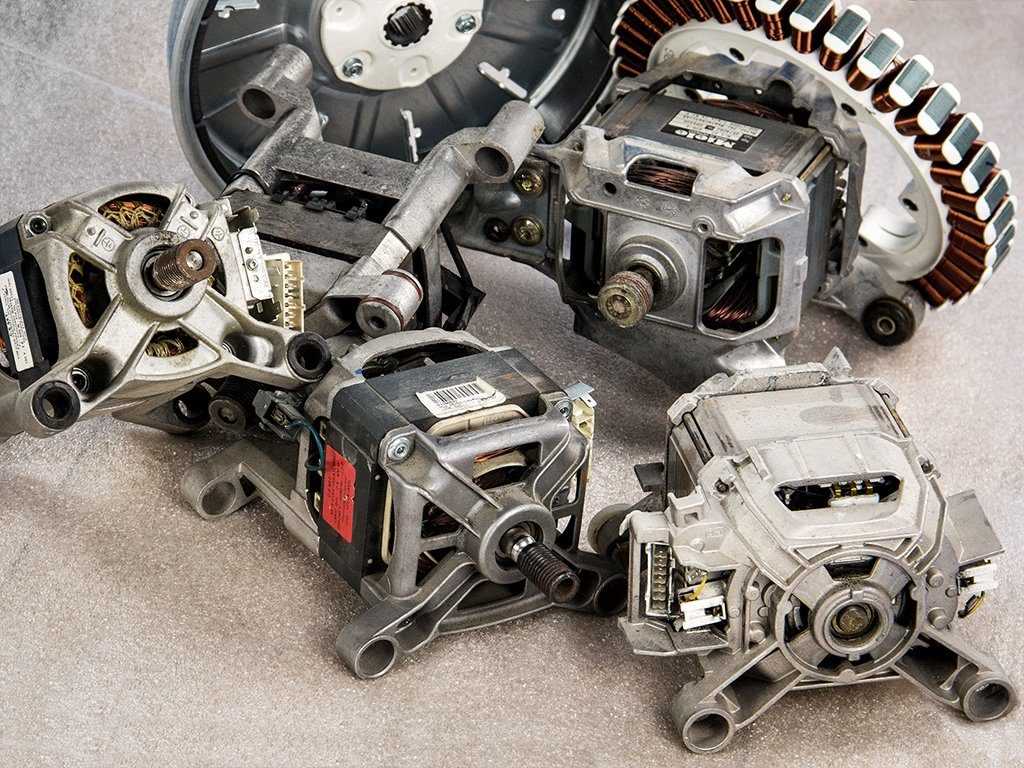

Электродвигатели в стиральных машинах используется трёх типов.

Асинхронный

В большинстве стиральных машин выпусков прежних лет применяются трёхфазные асинхронные двигатели, каждый из которых состоит из неподвижного статора и вращающегося ротора. Переменный ток инициирует в секциях обмотки статора вращающееся магнитное поле, которое индуцирует ток в роторе. Этот вторичный наведённый ток взаимодействует с магнитным полем статора, и на ротор начинает действовать вращающая его сила, благодаря которой он начинает вращаться и передавать своё вращение связанным с ним устройствам.

Двигатели этого типа просты по конструкции, неприхотливы в обслуживании, надёжны в эксплуатации. Основными недостатками являются большие пусковые токи и сложности в регулировании скорости вращения.

Реверсивная схема подключения асинхронного двигателя с пусковой обмоткойФОТО: elektt.blogspot.com

Коллекторный

У коллекторных двигателей обмотки расположены и на статоре, и на роторе. Ток к ротору подводится через устройство, под названием «коллектор», которое состоит из ламелей, закреплённых на валу ротора, и двух неподвижных относительно статора «щёток».

Схема подключения коллекторного двигателяФОТО: elektt.blogspot.com

Коллекторный двигатель работает и от переменного, и от постоянного тока. Здесь легко регулировать обороты изменением величины питающего напряжения. В качестве промышленного устройства можно использовать подходящий по мощности диммер от системы освещения.

Инверторный

Инверторный двигатель в стиральной машине является наиболее современным решением. Принцип работы в том, что во встроенном инверторе переменный ток электрической сети преобразуется в постоянный, а потом снова в переменный ток нужной частоты, которая и определяет скорость вращения вала. Он, в отличие от коллекторного, не имеет щёток и издаёт меньше шума. Нет щёток – нет изнашивающихся деталей, поэтому регулярно заменять ничего не надо. Но за инвертор нужно платить, такая машина стоит дороже.

Отличия электродвигателей

Различия электродвигателей по типам даны в их описаниях. Асинхронный двигатель самый простой по конструкции. У коллекторного имеется возможность легко регулировать скорость вращения. А инверторный двигатель напрямую без ремней и шестерёнок соединяется с валом барабана. Если коротко, то более современные моторы меньше шумят, подвергаются регулированию оборотов, но стоят дороже.

Подключение двигателя к сети 220 В

Если вам потребовалось подсоединить электродвигатель машины к сети 220 вольт, то необходимо учитывать характерные черты данной детали. Ее особенности состоят в следующем:

не нуждается в пусковой обмотке;
для пуска не понадобится начальный конденсатор.

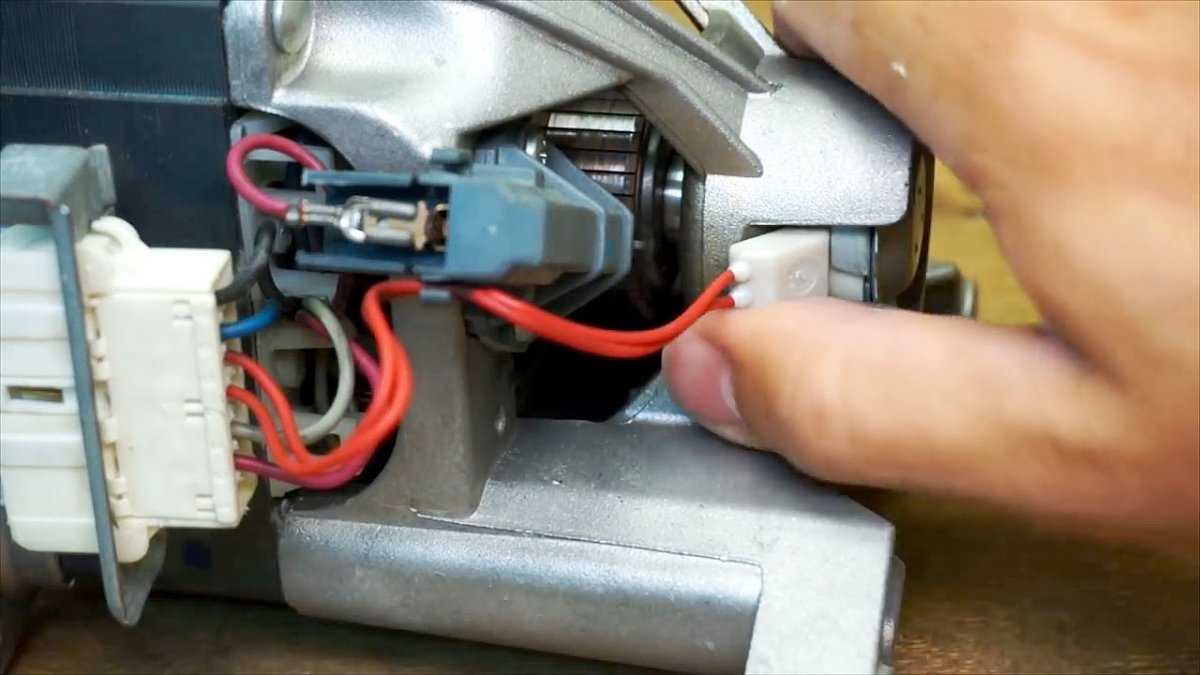

Для пуска нам понадобится объединить кабель в моторе. Два белых провода, размещенных по левую сторону, мы использовать не станем. Они нужны для замера витков электродвигателя. Следующий — красный провод. Он проходит на обмотку статора. За ним есть коричневый провод. Он также ориентирован на одну из обмоток статора. Серый и зелёный кабель подключены к щёткам мотора.

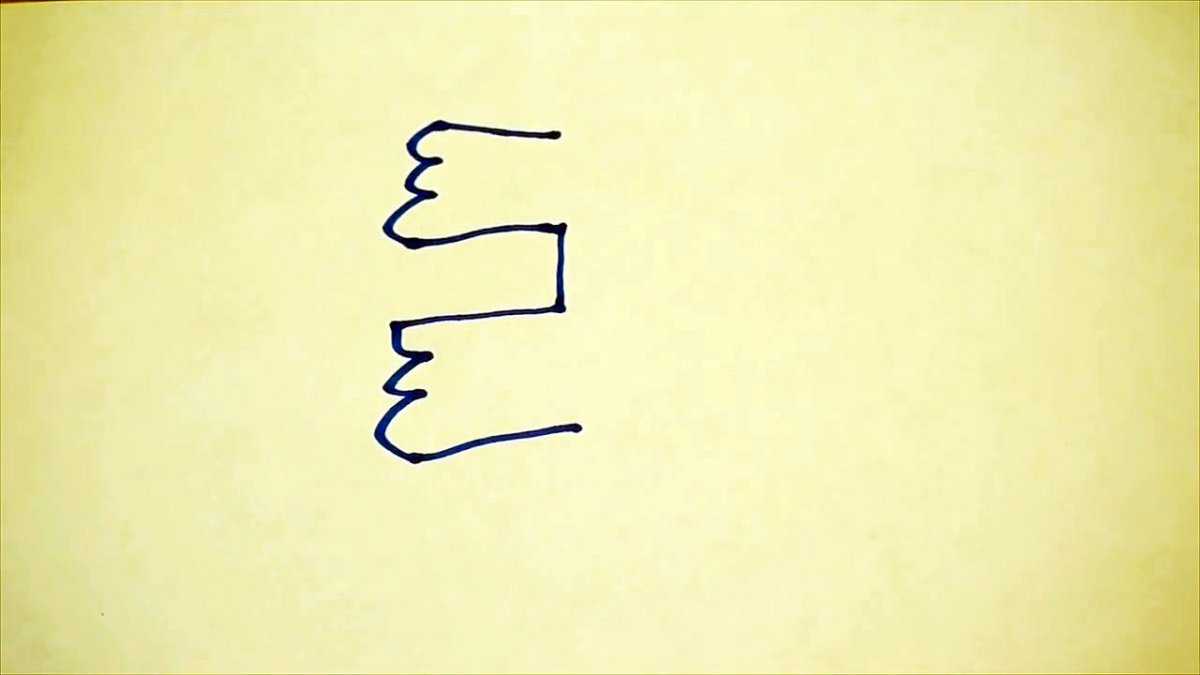

Для того чтобы показать вам схему подсоединения более наглядно, мы создали следующую схему:

К одному из выводов обмотки подключим единственный кабель 220 В.
В следующую подключим одну из щёток. В щётку двигателя машины подсоединим 2-й провод 220 В.

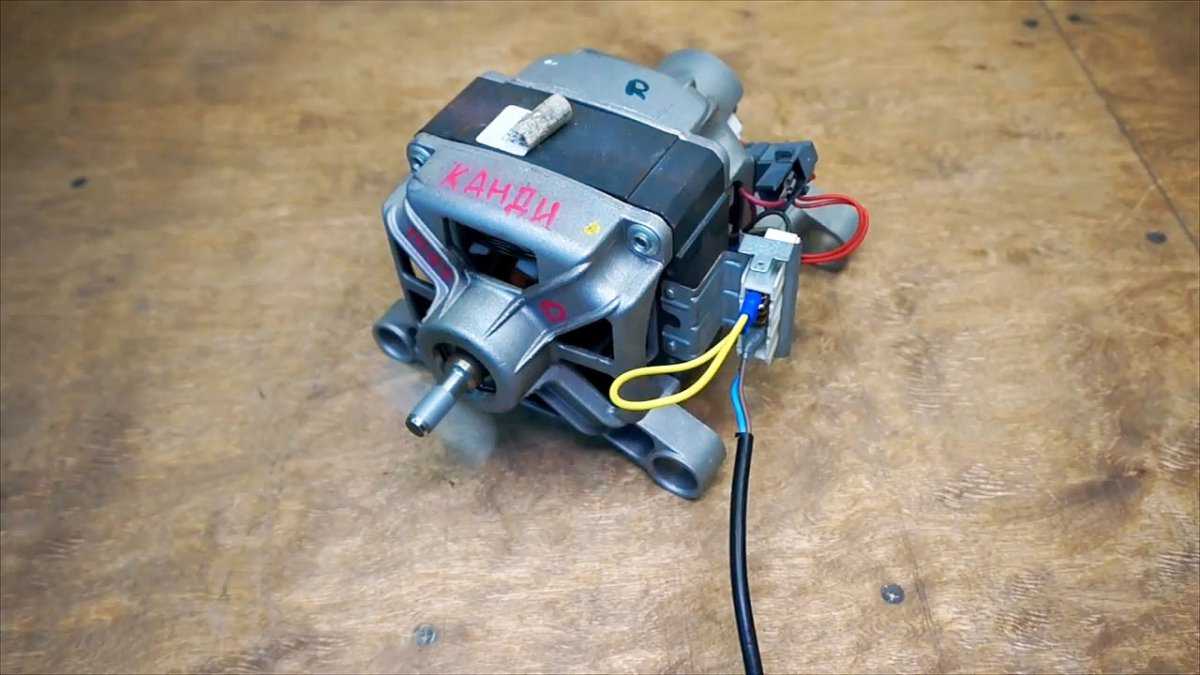

После этого вы сможете включить мотор в сеть 220 и проконтролировать его функциональность. Если вы все произвели верно, то заметите, как крутится движущаяся часть двигателя и услышите шум его работы. Если все нормально, значит, мотор готов к применению. Кстати, при таком подсоединении он перемещается в одну сторону.

А что необходимо сделать, чтобы изменить вращение? Как вы знаете из схематического отображения, для того, чтобы поменять направление верчения, нам потребовалось поменять местами подсоединения щёток электродвигателя. После переключения мотора вновь выясните его функциональность, подсоединив его к сети.

Кстати, чтобы упростить вам работу, мы приняли решение добавить видеоруководство, в котором описан весь процесс подсоединения двигателя от машины к электричеству.

Способ подсоединения двигателя с современной машины в этой статье базируется непосредственно на том использованном материале, который показан в видео.

Подключение реверса

Как выше упоминалось, для изменения направления вращения необходимо поменять местами подключения одной из обмоток между собой.

И двигатель начнется вращаться в другую сторону. Проверьте правильность соединения, поменяйте местами провода на клеммнике согласно описанной схеме, включите напряжение. Направление вращения двигателя должно измениться на противоположное.

Контакт, на который подавалась фаза, надо соединить со входом второй обмотки. Напряжение попадает на освободившуюся клемму, положение ноля не меняется. Изменение порядка подключения можно делать щелчками тумблера.

Переверните тумблер вверх ногами, на днище есть обозначения каждого выхода и схема их соединения в левом и правом положении переключателя. Для облегчения понимания нарисуйте элементарную схему соединения: две обмотки и два контакта переключателя. Средние контакты по очереди присоединяются/отсоединяются к двум боковым. Подключение элементарное.

Одну обмотку соедините с крайним нижним контактом и свяжите ее перемычкой с крайним верхним. Вторую обмотку подключите к средней клемме, пусть таким образом в нашем примере будет присоединена обмотка статора.

Теперь сталось подключить ротор. Один контакт тумблера должен подключаться к выходу обмотки ротора, а второй напрямую к нулевому проводу питания. Если все понятно, то приступайте к соединению. Сделайте по диагоналям перемычки между крайними клеммами. Один средний вывод тумблера подключается к нулю, а второй ко второй обмотке.Присоедините все провода и еще раз проверьте правильность схемы. Средние контакты: один к нулю питания, другой к обмотке статора. Второй конец этой обмотки подключается сразу к фазе питания (коричневый провод). Контакты по диагоналям должны иметь перемычки, провода от них идут на вторую обмотку (ротора). Перед включением обязательно проверьте тестером изменения короткого замыкания при переключении тумблера.

Тщательно заизолируйте контакты, проверьте функциональность двигателя. При переключении направление вращения должно меняться. Категорически запрещается менять направление движения до полной остановки ротора.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Советы при работе

При применении мощного мотора машины в новом обличии вы должны помнить о 2 важных нюансах его подсоединения:

такие установки не запускают через конденсатор;
не нужна пусковая обмотка.

Перед подключением рекомендуем разобраться с проводами различного цвета, находящимися там на раздаточной коробке:

2 белых провода — это от генератора, нам они не потребуются;
коричневый и красный идут обычно на обмотку к статору и ротору;
серый и зелёный подсоединяются к щёткам.

Будьте готовы к тому, что в различных модификациях провода различаются по расцветке, но принцип их подсоединения остаётся постоянным. Для выявления пар прозвоните провода по очерёдности: исходящие к тахогенератору имеют противодействие 60—70 Ом. Отстраните их в сторону и скрепите совместно изолентой, чтобы не мешали. Другие провода прозвоните, чтобы отыскать им пару.

Реверс однофазных синхронных машин

Для запуска этим моторам необходима вторая обмотка на статоре, в цепь которой включен фазосдвигающий элемент, обычно бумажный конденсатор. Реверсировать можно только те, у которых обе статорных обмотки равнозначны – по диаметру провода, числу витков, а также при условии, что одна из них не отключается после набора оборотов.

Суть схемы реверсирования в том, что фазосдвигающий конденсатор будет подключаться то к одной из обмоток, то к другой. Для примера рассмотрим асинхронный однофазный двигатель АИРЕ 80С2 мощностью 2,2 кВт.

В его клеммной коробке шесть резьбовых выводов, обозначенных литерами с цифрами W2 и W1, U1 и U2, V1 и V2. Чтобы двигатель вращался по часовой стрелке, коммутация производится следующим образом:

Сетевое напряжение подается на клеммы W2 и V1.
Концы одной обмотки соединяются с клеммами U1 и U2. Чтобы ее запитать, они соединяются перемычками по схеме U1–W2 и U2–V1.
Концы второй обмотки подключают к клеммам W2 и V2.
Фазосдвигающий конденсатор подключают к клеммам V1 и V2.
Клемма W1 остается свободной.

Чтобы вращение происходило против часовой стрелки, изменяют положение перемычек, они ставятся по схеме W2–U2 и U1– W1. Схема автоматического реверса строится так же на двух магнитных пускателях и трех кнопках – двух нормально разомкнутых «Пуск» и одной нормально замкнутой «Стоп».

Регулирование оборотов

Для исправной работы нужен регулятор оборотов

Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.

Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя). Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).

Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.

Подключение двигателя

Внимательно осмотрите клеммники снятого двигателя. На нем есть шесть выводов: два контакта идут к датчику оборотов (таходатчику) и по два контакта с обмоток ротора и статора.

Тахометр нам не нужен, его не трогаем, надо подключить только двигатель.

Все однофазные двигатели такого типа подключаются одинаково. Выход обмотки статора надо присоединить к входу обмотки ротора. Оставшиеся два конца присоединяются к нулю и фазе. Нет разницы, какая именно обмотка будет первой, а какая второй.

Определите выходы обмоток на разъеме. Пользоваться надо тестером, один контакт постоянно держите на клемме, а второй по очереди прикладывайте к остальным. Если прибор показал короткое замыкание, то две клеммы присоединены к одной обмотке.

В нашем случае к одной обмотке подключен нижний и второй сверху контакты, а ко второй клемма над нижним и третья сверху. Соответственно, нам надо перемычкой соединить второй и третий верхние контакты. Сделайте перемычку и выполните соединение. Для гарантии опять прозвоните, теперь у вас короткое должно показывать между двумя оставшимися клеммами.

К двум оставшимся присоедините напряжение 220 В, если все в норме – двигатель начнет вращаться.

Необходимый материал и инструмент для ремонта двигателя стиральной машинки

Давайте разделим на две группы. В первую отнесем, что точно Вам понадобится при любом ремонте электродвигателя стиральной машины автомат, а во вторую дополнительные инструменты которые понадобятся, если, что-то пойдет не так как планировали.

Гарантированно потребуется для ремонта машины:

Отвертка с индикацией;
Пара отверток (крестовая ,плоская, звездочка) (Пример для замены щеток);
Набор гаечных ключей;
Мультиметр;
Пассатижи (Плоскогубцы);
Паяльник;
Фонарь или переносная лампа;

Рекомендовано иметь следующий инструмент:

Пинцет-кусачки;
Клещи для хомутов;
Линейка;
Молоток (обычный и деревянный);
Металлический сервисный крюк;
Небольшая газовая горелка;
Длинный стержень с зеркалом на конце (позволяет осмотреть труднодоступные области автомата);
Клещи, служащие для запрессовки контактов в разъемы;
Магнит;
Съемник для подшипников СМА;
Шуруповерт;
Дрель.

Расходные материалы.

Когда, что-то делаешь лучше быть готовым к большему, чем планировал. Особенно это хорошо если делаешь работу не у себя дома (в селе у родных, у друзей в городе и т.д.), а стиральная машина — всегда полна сюрпризов и подключение ее может быть не таким простым

Герметик желательно силиконовый;
Клей на водостойкой основе;
Термоусадочная трубка и/или изолента;
Резинки для прокладок;
Хомуты;
Смазка (WD-40 или аналоги);
Для автомат стиральных машин от LG — берите сразу же датчик Холла. В 90% — вышел из стоя именно он.

Как подключить двигатель?

Одно дело – задумать сооружение полезного для хозяйства агрегата на основе электродвигателя от «стиралки», а другое – выполнить задуманное. Например, нужно знать, как подключить извлечённый из корпуса машинки двигатель к электрической сети. Давайте разбираться.

Итак, будем считать, что двигатель мы извлекли, установили на прочной ровной поверхности и закрепили, так как нам предстоит испытать его работоспособность. А это значит, что его нужно будет крутить без нагрузки. В таком случае он может развить высокую скорость – до 2800 об/мин и выше, что зависит от параметров мотора. При такой скорости, если корпус не закрепить, может что угодно произойти. Например, в результате критического дисбаланса и высокой вибрации двигателя возможно его значительное смещение и даже падение.

Но вернёмся к тому, что у нас мотор надёжно закреплён. Второй шаг – подключить его электрические выводы к электросети напряжением 220 В. А так как все бытовые приборы рассчитаны именно на 220 В, то с напряжением проблем нет. Проблема заключается в определении назначения проводов и правильном их подключении.

Тип двигателя с пусковой обмоткой (старые/дешевые стиральные)

А кто то из Вас слышал о стиральной машине автомат 70-х годов с названием «Золушка» — так в ней подключение было сделано через барабаны с контактами, но всё же вернемся к обычным стиральным машинам, что стояли и в деревнях ещё стоят у людей. К данным двигателям относят один из простых двигателей которые выпускали и подключали в СССР (к примеру АЕП-16УХЛ4 ) У таких электромоторах используют две обмотки:

Рабочая электрообмотка (РО);
Пусковая электрообмотка (ОВ).

Для подключения электромотора необходимо трехконтактное реле РТК-1-3УХЛ4 или использовать для подключения неполярный конденсатор малой емкости (около 2-4 мкФ). Такех агрегаты используют пусковую обмотку которая сделана из тонкого провода для создания пускового момента (имеет большее сопротивление чем рабочая электрообмотка (или обмотка возбуждения)).

Какие моторы стоят в стиралках

Большая часть встречающихся на рынке стиральных машин оборудовано моторами коллекторного типа. Для их функционирования не требуются конденсаторы, поэтому их можно включать в электросеть сразу же напрямую, что довольно удобно.

Стандартный коллекторный электромотор для стиральной машины в своем составе имеет:

ротор на подшипниках;
статор на постоянных магнитах;
коллекторный узел;
две или четыре щетки электродвигателя стиральной машины;
тахогенератор или датчик эффекта Холла.

Для регулировки и управления скоростью двигателя задействуются именно датчики и тахогенераторы, поэтому если планируется запустить электромотор для стиральной машины от электросети напрямую, то они не понадобятся. Но для подключения качественного регулятора оборотов, поддерживающего мощность при номинальной нагрузке, эти устройства необходимы.

Мотор от стиральной машины-автомат, подключение

Сосед по подъезду выставил на лестничную площадку для дальнейшего выноса на мусорку стиральную машинку-автомат, как сказал ему специалист ремонтник, мотору пришел кирдык. Не один Самоделкин, ни когда в жизни, не пройдет мимо выкинутого агрегата не забрав его на запчасти или хотя бы не заглянув внутрь на содержимое. Тем же болен и я, решил избавить соседа от тяжелой физической работы, выноса агрегата на мусорку и забрал ее на запчасти к себе в деревню.

На фото: Один из самых полезных элементов внутренностей стиральной машины.

Все было разобрано на полезные прибамбасы и пришло время проверить состояние мотора.

Пункт 1. Проверка мотора.

Для проверки мотора и модернизации Диммера освещения, нам потребуются инструменты.*Прибор (тестер)*Бокорезы электрика*Диммер*Паяльник

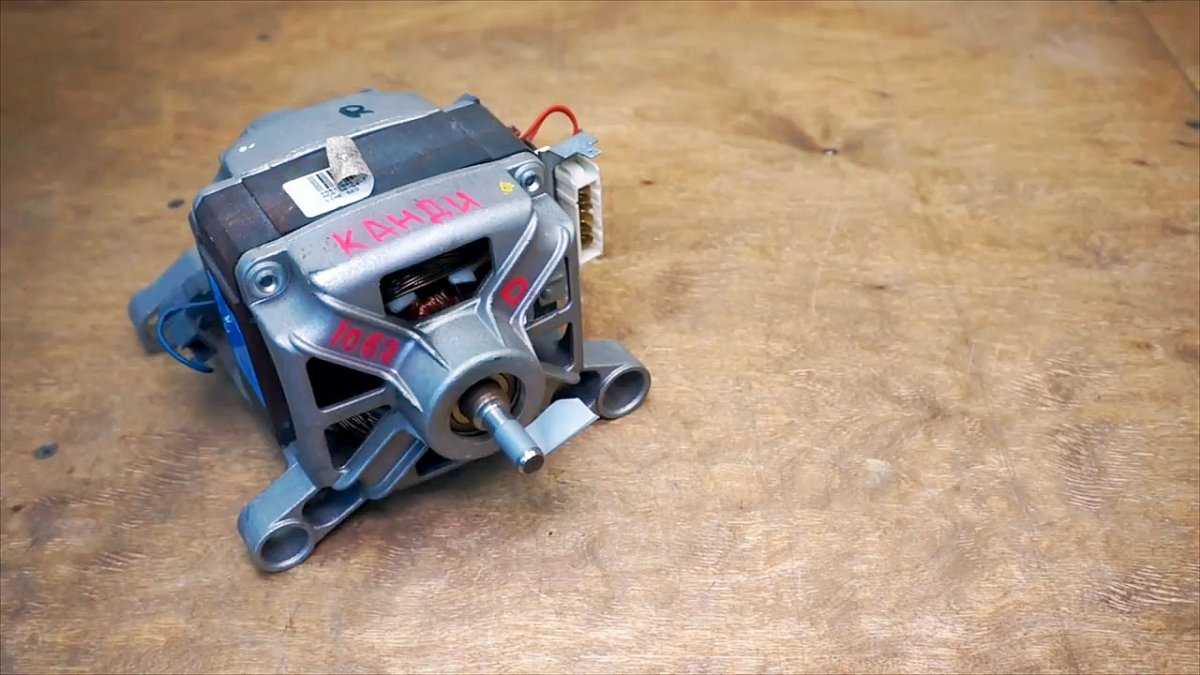

Внутри оказался вот такой коллекторный универсальный мотор MCA 5264 -148KT11 390Вт. 13000 Обмин.

Для простого запуска мотора нам необходимы только два оранжевых, синий и фиолетовый провод, остальные можно откусить или за изолировать на будущие самоделки.

По такой схеме надо подключить мотор.

Можно проверять работу мотора, все работает (как в большинстве случаев и бывает), только подшипники желательно заменить.

Вот так проводят диагностику специалисты-ремонтники, цена такого нового мотора 6000 рублей + работа по установке.

Этот тип мотора можно реверсировать, что и делает стиральная машинка во время стирки, для этого надо поменять присоединение щетки с одной обмотки на другую, только делать это после полной остановки и обесточивания мотора.

Схема. Реверс при помощи тумблера.

Пункт 3. Регулирование оборотов Диммером света.

Также можно регулировать обороты методом уменьшения — увеличения тока, например с помощью проволочного реостата необходимой мощности или с помощью симистора с ШИМ регулятором.

Как самый простой и доступный, это Диммер для освещения (фото ниже), только обязательно до первого подключения надо посмотреть на какой максимальный ток регулятор рассчитан, нам надо десятикратное перекрытие номинальной мощности мотора, потому, что пусковой ток у нашего мотора скачет от 8-10А и выше, даже без нагрузки.

Самый дешевый Диммер.

Подключаем регулятор (Диммер) в разрыв одного провода питания мотора, включаем в сеть и поворачиваем ручку регулятора, мотор должен начать вращение, а скорость соответствовать положению ручки регулятора.

Если при включении в сеть, мотор в любом из положений регулятора стоит или постоянно работает не меняя обороты, значит деталь (симистор) оказалась пробитой (сгоревшей), при условии, что сам регулятор изначально был исправным.

Теперь надо сделать для Диммера новый корпус, старый стал мал для него. Но это уже другая история.
