Двигатели abf и 9а vw

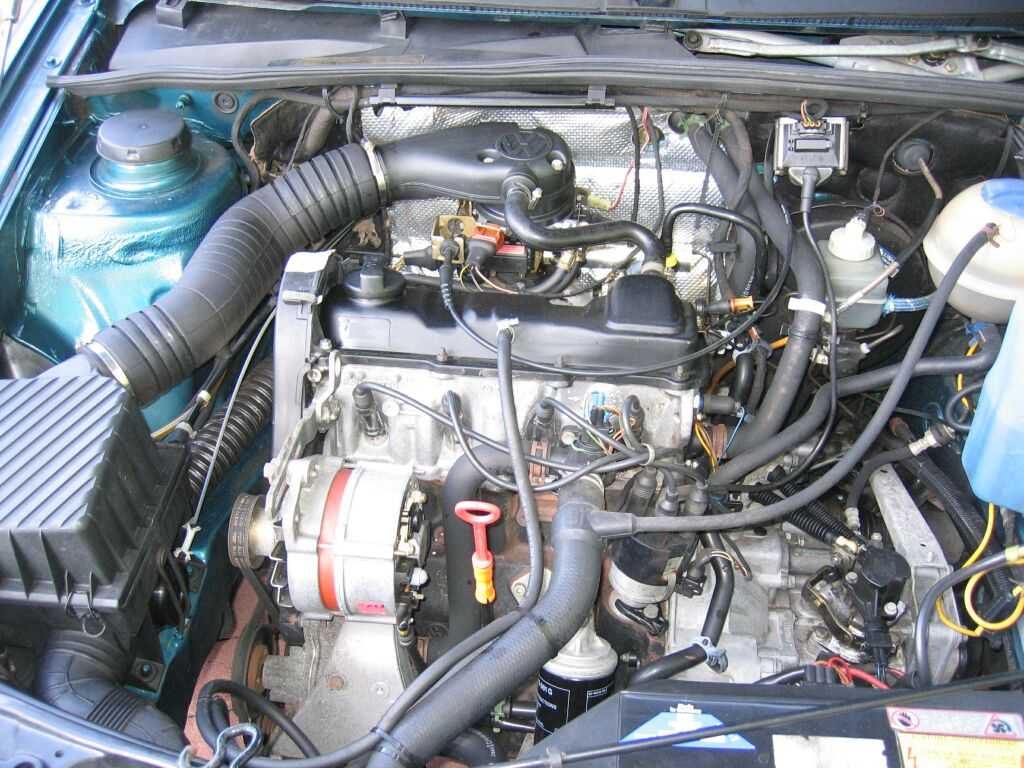

Кратко о двигателе 2е

Если верить словам владельцев автомобилей Пассат Б3, то можно сказать, что этот автомобиль является воплощением мечты обычного спокойного водителя, который не прибегает к резким поворотам и проявлению агрессии во время движения. Действительно, авто имеет прекрасные динамические качества и хорошую трансмиссию. Но больше всего здесь тон задает двигатель 2е, который стал настоящим любимцем автовладельцев. Эти силовые агрегаты оснащены комплексной системой контроля двигателя «Digifant», которая была также произведена на базе концерна Volkswagen. Данная система включает в себя еще две подсистемы – управления углом опережения зажигания, а также систему управления впрыском топливной смеси. Управление обеими системами осуществляется при помощи работы контроллера, который представляет собой микро-ЭВМ. Подсистема, которая отвечает за управление впрыском топлива, разрабатывалась на базе прерывистого впрыска, в отличие от многих других моделей автомобилей Volkswagen, где устанавливалась система непосредственного впрыска.

Замена фланца системы охлаждения на двигателе 1,8 Фольксваген Пассат B3

Со временем каждый владелец автомобиля Фольксваген Пассат B3 начинает замечать, что уровень антифриза потихоньку уменьшается. При этом больших луж под автомобилем не замечается. Всё дело в том, что на наших двигателях стоят пластмассовые фланцы в системе охлаждения. Не знаю, почему практичные немцы решили ставить пластмассу, но долго эти фланцы не ходят: от перепада температур и времени начинается течь. Сначала по каплям, а потом и серьезнее.

Если возле фланцев системы охлаждения появились следы потёков антифриза, то стоит задуматься о приобретении оригинальных фланцев.

Деталь эта не дорогостоящая, но ответственная, так как от неё зависит нормальный температурный режим двигателя (неисправность фланца приводит к вытеканию охлаждающей жидкости и перегреву двигателя, а это уже другие деньги и другие заботы)

Поэтому считаю, что ставить надо качественные фланцы.

VAG № 037 121 132 E – передний фланец под ДТОЖ, с отводом на обратку
VAG № 037 121 132 B – передний фланец под ДТОЖ, без отвода на обратку
VAG № 026 121 144 E – боковой фланец (правый, на печку)
VAG № 037 121 687 – уплотнительное, резиновое кольцо (36Х3,15)

Итак, приобретены оригинальные фланцы с уплотнительными кольцами. Для замены потребуются:

ключ на 10 (лучше торцевой)
раздвижные плоскогубцы (если стоят оригинальные хомуты)
герметик
напильник
пластиковая бутылка 1-2 л

Чтобы минимизировать потери антифриза

открываем крышку расширительного бачка и шлангом сливаем из него антифриз
отсоединяем нижний шланг от расширительного бачка и сливаем жидкость в бутылку (нижний шланг расширительного бачка как раз входит во фланец системы охлаждения, куда вставляются датчики температуры охлаждения)
аккуратно отсоединяем шланги
если меняется передний фланец, то надо отсоединить эл. проводку к датчику ДТОЖ
если правый (на печку), то дополнительно на разных двигателях приходится откручивать и отодвигать разные кронштейны доп. оборудования
откручиваем фланец и аккуратно снимаем его
подготавливаем посадочное место (если нужно, зачищаем напильником, обезжириваем)
наносим на новый фланец немного герметика и одеваем на шпильки
затягиваем гайки небольшим усилием – 10 Нм
одеваем шланги
ставим ДТОЖ (если меняется передний фланец) при этом не забываем о резиновом уплотнительном колечке, подсоединяем эл. проводку
заливаем антифриз

Заводим двигатель, доводим до рабочей температуры (срабатывает вентилятор на радиаторе), добавляем обороты двигателя до средних или чуть выше и держим так пару минут. Если нужно, добавляем антифриз и доводим его до уровня. Эта процедура нужна для того, чтобы выдавить воздух из системы охлаждения.

Дело в том, что система охлаждения автомобиля Фольксваген Пассат B3 так устроена, что радиатор отопителя находится выше двигателя и поэтому часто там остаётся воздушная пробка, которую нужно продавить с помощью давления. Для этого и приходится давать обороты двигателю на пару минут. Многие рекомендуют делать это, заехав передними колёсами на возвышенность, чтобы приподнять «перед» автомобиля.

У меня на автомобиле Фольксваген Пассат B3 дв. ААМ, 1,8 и тройник, и фланец на печку стоят дюралюминиевые (фото), поэтому советую, если есть возможность сделать или достать металлические фланцы – ставьте, и Вы навсегда избавитесь от замены пластмассовых фланцев системы охлаждения.

Фланцы охлаждения двигателя дюралюминиевые

Я видел фланец (правый, на печку) изготовленный из металлической пластины и приваренной к ней трубы подходящего диаметра. Всё это стоит на паронитовой прокладке, хозяин говорит, что уже шесть лет так ездит и без проблем. Знакомые ставили китайское литьё алюминиевое, вскоре дало трещины и ОЖ потекла, а левая пластмасса — коробится и даёт течь…
Так что можно экспериментировать, но почему-то, по «закону бутерброда», все ломается в самый неподходящий момент (опаздываешь, дождь, мороз, ночь, и почему-то там, где никто не живёт, и на машину смотрят как на НЛО)…

Рубрика: Система охлаждения и отопления

Защита картера двигателя Фольксваген Пассат B3 B4

На многих автомобилях Фольксваген Пассат В3 завод-изготовитель устанавливал пластиковые защиты моторного отсека, но для наших дорог больше подходят металлические защиты картера двигателя.

Металлическая защита картера защищает картер двигателя прежде всего от ударов снизу (камни, неожиданно лежащие объекты на дороге), а это прежде всего Ваши деньги на ремонт картера или хуже – двигателя и самое бесценное – это потерянное время и нервы. Зимой от ударов о колею, лёд, способствует нормальному тепловому режиму работы двигателя, уменьшает количество воды и грязи в подкапотном пространстве летящих из под колёс автомобиля.

В продажу поступает много различных металлических защит картера двигателя, различных производителей, материала, толщины и т.д. Но все защиты картера имеют разные минусы и один из не маловажных минусов – высокая стоимость.

Владея некоторыми навыками обращения с металлом, сваркой и слесарными работами вполне возможно изготовить металлическую защиту картера в домашних условиях собственными руками.

Для этого требуется, прежде всего представление того, что хотим сделать и желание.

Прежде всего надо понять и знать как именно защита картера крепится к автомобилю. Защита картера прикручивается болтами к элементам подвески и кузова автомобиля: два болта М10*70 с гайками, непосредственно к балке передней подвески и два болта М8*50 с гайками, к переднему, поперечному лонжерону кузова, тот что проходит сразу за “губой” VW Пассат В3.

Для всех этих работ, прежде всего нужна смотровая яма или подъёмник.

Перед тем как вырезать с металла защиту картера, нужно вырезать шаблон из картона, защита должна закрывать двигатель и коробку передач.

Металл берём в зависимости от того, что есть в наличии. Я себе делал с листового металла толщиной 2 мм., знакомый делал из листового дюралюминия толщиной 3 мм.

Отверстие под слив масла рекомендую сделать сразу, жёсткости оно не уменьшит, а вот при замене масла с экономит время.

Сварка понадобится только для того, что бы приварить “Г” образные уши заднего крепления к балке и для закладных болтов в передний лонжерон. К головке болтов М8*50 нужно приварить, из прута или болта, закладную длиной 40 мм. В результате болт будет похож на букву “Г”, вставляется этот болт, как я и говорил в поперечный лонжерон кузова, тот что проходит сразу за “губой”, в технологические отверстия.

Сзади, болты М10*70 вставляются в технологические отверстия передней балки, там отверстия большого диаметра, поэтому понадобится четыре шайбы.

Красим любой имеющийся краской для металла на подготовленную поверхность.

Для того что бы иметь представление как выглядит и крепится металлическая защита картера автомобиля Фольксваген Пассат В3, можно посмотреть на фото заводской защиты “Шериф”.

Рядом, один из вариантов самодельной защиты картера двигателя.

Рубрика: Кузов и салон

Коробки передач и сцепление

Volkswagen Passat B3 оснащались пятиступенчатыми механическими коробками передач (90 % машин) и четырехступенчатым «автоматом». При грамотной эксплуатации это надежные «долгоиграющие» агрегаты. Ресурс диска и трансмиссии – 200-250 тысяч километров.

Механика долговечна, но у нее есть уязвимые места:

Протечка изношенных сальников главной передачи. В результате выходят из строя верхние шестерни пятой передачи, не получающих нормальной смазки, и из пятиступенчатой коробка превращается четырехступенчатую.

АКПП устанавливали на VR6 со 174 «лошадками» под капотом. Для водителей таких мощных авто характерен агрессивный стиль вождения, поэтому «автоматы» или пережили капремонт, или уже сошли с дистанции.

Тормозная система

Большинство модификаций Фольксваген Пассат б3 оснащали дисковыми передними тормозными механизмами и барабанными задними, а автомобили с мощными двигателями – передними дисковыми вентилируемыми и задними обычными – дисковыми. Стояночный тормоз блокирует задние колеса с помощью металлического тросика. Под заказ, а также на машины последних годов выпуска устанавливалась ABS.

Передние колодки меняются по классической схеме. С этой задачей справится любой опытный автомобилист. Что касается задних, то здесь тоже все просто, но есть один нюанс. Он заключается в особенностях механизма саморазведения колодок, а именно его главной детали – клине. С износом колодок он опускается.

Клин нащупывается через отверстия колесных болтов при помощи плоской отвертки. Его нужно приподнять, после чего барабан легко снимается.

Такую же манипуляцию проделывают и для того, чтобы заменить ступичный подшипник.

Ремонтопригодность силовых агрегатов

Двигатели первого и второго поколений Volkswagen Passat обладают отменной ремонтопригодностью. Она падает постепенно с выходом каждого нового поколения автомобилей. Причина этого кроется в усложнении конструкции, использовании менее прочных материалов и повышении требований к точности тех или иных размеров деталей. Особо повлияло на ухудшение ремонтопригодности появление электроники.

Для мелкого ремонта двигателей Volkswagen Passat существуют готовые ремкомплекты. Их выпускают преимущественно сторонние производители, но часто можно встретить и фирменные запчасти. Так, например, перебрать привод ГРМ не составит большого труда даже на моторах, где цепь рассчитана на весь срок службы двигателя

Своевременное вмешательство в привод ГРМ нередко избавляет от серьезных проблем, поэтому важно следить за тем, как работает ДВС

За мелкий ремонт, например, переборку головки блока цилиндров без проблем берутся практически все мастера СТО. На ранних поколениях выполнить такой ремонт не сложно самостоятельно. Техническое обслуживание моторов Volkswagen Passat крайне редко сопровождается сложностями. Этому способствует удобная конструкция ДВС.

Капитальный ремонт не проблема осуществить для двигателей с чугунным блоком цилиндров. Это преимущественно моторы 1-6 поколения Volkswagen Passat. На современных машинах устанавливаются ДВС, которые считаются официально одноразовыми. Их капиталка практически невозможна, поэтому при серьезных неисправностях рекомендуется замена на контрактный двигатель.

Серьезные проблемы с электроникой у моторов Volkswagen Passat бывают редко. Выполнить ремонт, выявив неисправный датчик, обычно помогает самодиагностика. При этом поломки электроники устраняются заменой вышедшего из строя элемента, а не его ремонтом. Найти нужные запчасти в продаже обычно не составляет труда, так как двигатели Volkswagen Passat весьма распространены.

С каким двигателем лучше выбрать Volkswagen Passat

Выбирая поддержанный Volkswagen Passat ранних годов выпуска, внимание рекомендуется обратить на автомобиль с мотором VAG 2E. Двигатель является одним из самых надежных в своем классе

Поломки, несмотря на солидный возраст ДВС, встречаются не столь часто. Масложер и залегание поршневых колец легко устраняются переборкой, чему способствует простая конструкция мотора.

Неплохим выбором будет и поддержанный Volkswagen Passat с мотором CAXA. Популярность двигателя избавляет от проблем с поиском запасных частей. ДВС обладает простой конструкцией, поэтому мелкий ремонт легко выполнить своими руками. Мотор чувствителен к соблюдению интервалов технического обслуживания.

При выборе Volkswagen Passat с двигателем BKP необходимо проявлять особую бдительность. Пьезоэлектрические насос-форсунки чувствительны к качеству топлива. Поэтому при эксплуатации авто в дали от хороших заправок, рекомендуется отказаться от варианта машины с BKP. Все же при должном ТО и нормальном горючем ДВС показывает себя весьма надежным и долговечным.

При желании обладать мощным автомобилем с полным приводом рекомендуется присмотреться к AXZ. Большая мощность мотора способствует спортивному вождению. ДВС не преподносит неожиданных поломок

Также важно учитывать, что у поддержанных AXZ существенно возрастает расход топлива

Выбирая Volkswagen Passat поздних годов выпуска рекомендуется обратить внимание на машину с двигателем DADA. Мотор полностью устроит людей, которых заботит состояние экологии

При этом ДВС выдает потрясающую динамику. Силовая установка чувствительна к качеству заливаемого бензина.

Для тех, кто планирует ездить на В3 пассате долго

— Наравне с этой процедурой необходима промывка и диагростика инжектора, если не каждый год, то хотя бы 1 раз в 2 года.

— Тормозную жидкость тоже рекомендуется менять 1 раз в 2 года после зимы.

— Если вдруг холостые обороты стали неустойчивыми (глохнет на холостом ходу, глохнет на горячем или еще что-то в таком роде), я на своем поменяла датчик холостого хода (BOSCH, цена более 3000р.) Проблема ушла.

— Из датчиков у меня еще вылетал датчик давления масла. Этот 100-200 р.

— Шлангов системы охлаждения хватает на 2-3 года, затем начинаются протечки, сейчас почти все шланги под заказ. Постепенно меняла все. Специально антифриз менять не стоит, все равно какой-нибудь шланг даст протечку, тогда и поменяете все вместе.

— Однажды началась утечка зарядки с нового аккумулятора. Сначала грешили на брак аккумулятора, заряжали по гарантии, но зарядки хватало на 3-5 дней, и машина опять где-нибудь вставала на дороге. Затем перебрали генератор (заменили щетки и подшипники), но проблема не ушла. В итоге все оказалось на много проще: с генератора на аккум идет пучок проводов, и возможно 1 из них от старости перетерся (на старых джеттах тоже бывает такое). Лечится перекидыванием нового провода напрямую с генератора на аккум., а старый пучок вообще не трогаем. Всего 100 руб!

На версии пассата, где вместо тахометра часы, можно легко самому определить утечку зарядки — часы начнут отставать, а когда аккум окончательно высадится, часы остановятся.

— Старайтесь не заправляться последними на заправке! Значительная доля осадка попадет в топливную систему вашей машины! Это может привести к выходу из строя топливного насоса и возможно инжектора. В этом случае на моей машине передачи стали переключаться с провалами в 1-2 сек., ооочень тяжелый разгон и максимум до 60км\ч. Доставали и прочищали топливный насос (в нем забивается сетка), и думали, что хана пришла потенциометру дросельной заслонки, регулирующей подачу топлива (деталь дорогая, стоит 12тыс.), но обошлось. Отсоединили клеммы от аккумулятора, обнулили ошибки, и все стало нормально.

— Тормозные колодки дадут о себе знать страшным скрежетом приторможении, даже плавном (700р. передние).

— С тормозными дисками нет проблем, хватает надолго, сзади вообще вечные барабаны.

— Гемень ГРМ и ремень генератора можно перестраховываться и менять каждые 30.000км.

— Перебрали стартер, заменили бендикс, чтобы заводилась с пол-оборота.

— Гидрокомпенсаторы заметно постукивали, поставили перед продажей комплект оригинальных за 2000р.

— Установила сигналку с автозапуском, хотела еще стеклоподъемники, но не успела, машину такую ухоженную быстро «с руками оторвали»:-)

— Огромный плюс этой модели — ликвидность на рынке. За сколько взял, за столько и продал через год-два (если не плюсовать, конечно, все вложения на ремонт).

Несомненно крепкий кузов, в нем себя чувствуешь защищенно, знаешь, что твоя машина крепче остальных, что дает дополнительную уверенность, несмотря на отсутствие подушек безопасности.

Достойное управление, нет слепых зон. Очень хорошее сцепление, на котором нереально заглохнуть.

— Некоторые думают, что моновпрыск, типа древнейший двигатель для нашего времени, плохо разгоняет машину. Как бы не так. Если под капотом все работает в полном порядке, как должно работать, то свою моновпрысковую версию я разгоняла до 160 км\ч. Самый экономичный режим на 90-95 км\ч. Как по трассе, так и по городу идет изумительно!

— Такая машина хороша как для новичков, так и для опытных водителей. Новички — при всех этих поломках досконально узнают устройство автомобиля, что пригодится им в будущем. А опытные — итак знают, что делать, ведь В-3 1.8 моновпрыск прост в обслуживании.

Как снять пружинные скобы на выпускном коллекторе Фольксваген Пассат B3?

Снять пружинные скобы, VAG № 161 253 111, (VAG № 161 298 115 комплект с уплотнительным кольцом), крепящие трубу к выпускному коллектору на Фольксваген Пассат В3 очень просто. Нужно только поставить машину на яму – если есть два человека потяжелее – хорошо, если в одиночку – надо поискать гараж с подвалом (дальше будет ясно, почему)

Действовать на подъемнике надо с осторожностью, чтобы машина не раскачивалась.
Инструменты: длинная (метра 3) и прочная веревка, кусок трубы или арматуры (метр-полтора)
Процедура: из-под машины продеваем веревку, сложенную вдвое, в скобу, на уровне потолка подвала (ямы) на веревке делается петля с узлом понадежнее, в петлю продевается труба – инструмент готов. Если есть два человека – повисают своим весом на концах трубы, скоба начинает пружинить

Оттянуть скобу вниз и вывести из зацепления с фланцем. ВСЕ! Если в одиночку – образовать рычаг – один конец трубы упереть в потолок (перекрытие) подвала гаража, так, чтобы веревка в результате шла не четко вниз, а чуть в сторону от скобы (чтобы скоба могла выйти из зацепления) на другом конце повисать самому. Немного покачать. Оттянуть вниз и в сторону – и готово. В книжке написано, что скобы очень тугие, и что надо изготовить клин и забивать его в скобу.
Есть способ проще. Из куска арматуры делается крючок, к нему привязывается веревка. Берем небольшую железную палку (длиной 0.5-0.8 м), привязываем ей к середине другой конец веревки. Крючком цепляем одетую скобу, и, используя эту железную палку как рычаг (упирая его в балку переднего моста), нажимаем рукой и отводим скобу.
Вместо веревки и крючка можно использовать кусок сталистой проволоки диаметром 5-10 мм и длиной около 0.5 м.
Машина: Пассат B3, RP. В этом деле мне очень помогли стяжки пружин – самые обычные, у которых по одной узкой лапке с каждой стороны, левая правая резьба на концах винта, посередине грани под ключ на 14. Идея – перевернуть лапки, вставить изнутри скобы, разжать ее, снять/надеть на коллектор/трубу, и опять скрутить стяжку. Если стяжка в крайнем “скрученном” положении не влезает, скобку можно немного разжать двумя рожковыми ключами, вставив их в дырки на концах скобы. При снятии же таких проблем не должно возникнуть.
Правая скобка, которую видно с моторного отсека, снимается/ставится по такому рецепту за 15 минут, не лазая под машину. Для левой можно подобрать стяжку такой конструкции, где левая/правая резьба нарезана в самих лапках, а болт – цельный длинный, который надо вращать не за середину, а за конец (видел такие), и вращать его снизу.
Если штаны отсоединены от выпускной, левая скобка снимается/одевается поворотом самих штанов. Если нет – стянуть ее у меня получалось просто рычагом, в роли которого выступал ключ на 24, который цепляется за дырки на концах скобы. При установке хорошо работает метод, когда скобка разжимается (я опять же использовал стяжки) и вставляется болт подходящий длины. По месту он аккуратно выковыривается отверткой.

Рубрика: Выхлопная система

Динамика использования инжекторного двигателя 2е

Специалисты советуют использовать в Пассат Б3 сочетание данного двигателя вместе с механической КПП. И это очевидно, поскольку такое использование позволяет автовладельцам существенно снизить топливный расход автомобиля, который при таком оснащении составляет 6,7 литра, учитывая смешанный тип вождения. Для сравнения, при использовании роботизированной коробки-автомат, расход топлива увеличивается примерно на 0,5 литра.

С данным двигателем стала гораздо и лучше и динамика езды на данном автомобиле. Автомобиль прекрасно маневрирует, достойно ведет себя при опережении попутных автомобилей, а также с таким мотором можно не заботиться о скоростном режиме автомобиля, потому что детали двигателя являются максимально устойчивыми к износу, и если немного переусердствовать со скоростью, пытаясь выжать из автомобиля все соки, то страшного совершенно ничего не случится.

Как поднять автомобиль Фольксваген Пассат B3

Автомобили Фольксваген Пассат В3 эксплуатируются в разных климатических и дорожных условиях, часто в регионах, где дороги с большой натяжкой можно назвать – дорогами. Да и просто иногда хочется выехать на природу отдохнуть, а наши легковые автомобили VW B3 изначально были спроектированы для хороших асфальтированных дорожных покрытий, имеют не большой клиренс и цепляют днищем все неровности, наших бескрайних просторов.

Несколько советов, как же увеличить клиренс Фольксваген Пассат В3.

Технически правильный способ поднятия автомобиля, это поставить заводские узлы подвески автомобиля. Что бы поднять перед автомобиля, нужно вместо старой амортизаторной стойки В3, установить новую амортизаторную стойку от В4.

VAG № 357 412 331 A – опора, можно VAG № 7M0 412 331 от Шарана (на рисунке №7А)
VAG № 1J0 412 249 – подшипник (на рисунке №7В)
VAG № 357 412 319 B – упор (тарелка) (на рисунке №6А)
VAG № 357 411 105 P (VAG № 357 411 105 Q) – пружины (на рисунке №1)
VAG № 357 412 303 F – буфер отбоя (на рисунке №5)
VAG № 357 412 341A – тарелка пружины (с 01.05.2006 VAG № 1J0 412 341) (на рисунке №8А)
VAG № 357 413 031 Q – амортизатор (на рисунке №2)

При этом не каких переделок для установки новой или Б/У амортизаторной стойки от В4 не требуется, но на выходе получаем приподнятый перед автомобиля на 3-5 см., лучшую управляемость и более долговечные детали передней подвески. Можно к этому всему добавить ещё и пружины от автомобилей В4 с более тяжёлыми двигателями и приподнять переднюю часть авто ещё выше, но кроме положительных результатов по поднятию авто, есть и минус – более жёсткая передняя подвеска, но это уже на любителя.

Если приподнять переднюю часть автомобиля, то логично будет, поднять и заднюю часть авто.

Для этого нужно на автомобили В3 «седан», установить стандартные задние пружины от В3 «вариант» VAG № 333 511 105 (фото).

Пружины от «варианта» по жёстче, но имеют переменный диаметр прутка и переменный шаг витков пружины, что даёт комфорт и мягкость задней подвески, при пустом автомобиле и достаточную жёсткость при загруженном авто (при посадке трёх пассажиров на задние сидения, задняя часть В3 уже не «лежит» на земле).

Советую задние пружины от «варианта» устанавливать «оригинальные» (можно Б/У) с оплёткой на верхних витках, это предусмотрено заводом-изготовителем для устранения дребезжания и стуков пружины.

Можно ещё поговорить об установке проставок между задней балкой и амортизатором. Установке трубы на заднем амортизаторе, между тарелкой под пружину и выпуклостями посадочного места на амортизаторе, под тарелку. Установке задних пружин от других марок автомобилей, но я считаю – это изменение заводской конструкции подвески автомобиля («колхоз»).

Один из вариантов установки проставок на заднюю балку Фольксваген Пассат В3.

Размеры проставок:

толщина шины – 5 мм.
ширина шины – 39-40 мм.
длина шины – 85 мм.
расстояние между шинами – 50 мм.
ширина перемычки – 12-15 мм.
толщина перемычки – 3-5 мм.
наружный диаметр трубки – 22 мм.
внутренний диаметр – 15 мм.
длина трубки – 45 мм.
расстояние между отверстиями от 40 мм.до желаемого подъёма автомобиля.

Если есть какие либо замечания или дополнения, прошу не стесняться и писать в комментарии.

Рубрика: Подвеска
