Требования к осмотровой канаве (смотровой яме)

Признаки выхода из строя опоры двигателя «Лады Приоры»

Автомобили ВАЗ практически ничем конструктивно не отличаются от автомобилей любых других производителей. То же самое касается устройства и расположения таких деталей, как подушки двигателя. Признаки неисправности («Приора» в том числе) можно выявить характерными вибрациям мотора. Это проявляется на холостых и на более высоких оборотах. Двигатель будет дергаться неестественно.

Вибрации на кузове автомобиля на холостых оборотах и в процессе движения говорят о том, что вышли из строя или повреждены подушки двигателя. Признаки неисправности («Форд Фокус 2» в том числе) могут быть и другими. На автомобилях «Форд Фокус» используется две опоры. Правая – гидравлическая, левая – опора коробки передач. В случае повреждений рекомендуется выполнять замену обоих элементов.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть. Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом ФОТО: vseinstrumenti.ru

Замена опор силового агрегата Kalina

Инструмент:

  • Регулируемый упор
  • Гаечный ключ накидной изогнутый 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 8 мм
  • Насадка на вороток 19 мм
  • Насадка на вороток Е-14
  • Отвертка крестовая средняя

1. Для демонтажа задней опоры сило­вого агрегата устанавливаем под картер ко­робки передач регулируемый по высоте упор.

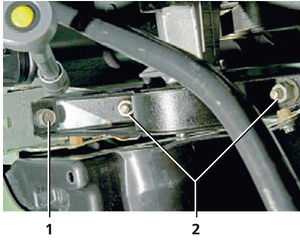

2. Накидным z-образным ключом «на 17» отворачиваем две гайки крепления опоры к кузову.

3. Немного опустив упор, накидным ключом или головкой «на 19» отворачиваем болт крепления опоры к кронштейну задней опо­ры силового агрегата и вынимаем болт из опоры.

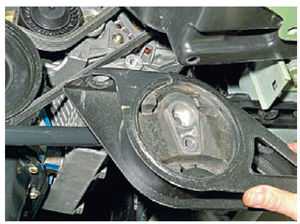

4. Снимаем заднюю опору силового агрегата.

5. Устанавливаем заднюю опору сило­вого агрегата в обратной последова­тельности.

Примечание:

При этом более высокая лапка опоры должна быть обращена к правой стороне автомобиля, а между двумя выступами на внутренней обойме опоры должен расположиться выступ на кронштейне задней опоры.

6. При замене передней правой опоры силового агрегата снимаем правый грязезащитный щиток силового аг­регата, как описано здесь. После чего устанавливаем под поддон карте­ра двигателя регулируемый по высо­те упор и головкой «на 17» отворачиваем болт 1 и две гайки 2 крепления опоры к кузову.

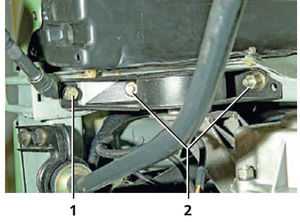

7. Немного опустив упор, головкой «Е-14» отворачива­ем два винта крепления опоры к кронштейну блока цилиндров.

8. Снимаем переднюю правую опору силового агрегата.

9. Устанавливаем переднюю правую опору силового агрегата в обратной последовательности.

10. При замене передней левой опоры силового агрегата снимаем левый грязезащитный щиток силового агрегата, как описано здесь. Затем устанавливаем под картер коробки передач регулируемый упор и головкой «на 17» отворачиваем болт 1 и две гайки 2 крепления опоры к кузову.

11. Немного опустив упор головкой «Е-14» отворачиваем два винта крепления кронштейна коробки передач к опоре.

12. Снимаем переднюю левую опору силового агрегата.

13. Устанавливаем переднюю левую опору силового агрегата в обратной последовательности.

Примечание:

Передние правая и левая опоры силового агрегата имеют внешнее сходство, но они не взаимозаменяемы. Отличить их можно по отвер­стиям во внутренних обоймах подушек: в обойме подушки правой опоры отверстия глад­кие, а в отверстиях левой опо­ры — нарезана резьба.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Признаки выхода из строя опоры двигателя «Лады Приоры»

Автомобили ВАЗ практически ничем конструктивно не отличаются от автомобилей любых других производителей. То же самое касается устройства и расположения таких деталей, как подушки двигателя. Признаки неисправности («Приора» в том числе) можно выявить характерными вибрациям мотора. Это проявляется на холостых и на более высоких оборотах. Двигатель будет дергаться неестественно.

Вибрации на кузове автомобиля на холостых оборотах и в процессе движения говорят о том, что вышли из строя или повреждены подушки двигателя. Признаки неисправности («Форд Фокус 2» в том числе) могут быть и другими. На автомобилях «Форд Фокус» используется две опоры. Правая – гидравлическая, левая – опора коробки передач. В случае повреждений рекомендуется выполнять замену обоих элементов.

Полезные советы

Автомобилисты рекомендуют производить замену опоры в теплую погоду. Зимой подушка сильно «дубеет», и снять ее можно только после предварительного нагрева (это фен либо паяльная лампа). Если опора не выходит, рекомендуется использовать смазку типа ВД-40 либо ее аналог от производителя «Маннол». Обычная смазка для этого не подойдет.

Нередко в полость старой подушки попадают пыль и влага, вследствие чего на цилиндре возникают коррозионные процессы. Снять подушку не представляется возможным. Если вы меняете заднюю опору, учитывайте направление, указанное стрелкой на детали. Она должна устанавливаться по ходу движения автомобиля. В противном случае есть риск, что элемент не выдержит нагрузок и оборвется.

Диагностика состояния подушек двигателя

Самостоятельная диагностика состояния подушек двигателя не представляет особой сложности, необходимо открыть капот и попытаться вручную или же используя рычаг сместить двигатель. Если заметно, что мотор проседает или начинает заваливаться на одну из сторон, то подобное свидетельствует о повреждении подушек, которые потребуется заменить.

При наличии таких неисправностей силовой агрегат приподнимают на специальных подвесах, меняют подушки на новые, после чего фиксируют двигатель и коробку передач. Самостоятельно выполнить такой ремонт затруднительно, так как необходимо иметь соответствующие подъемники, которыми можно зафиксировать и приподнять двигатель, чтобы поменять изношенные подушки.

В качестве профилактики следует поддерживать исправное техническое состояние подвески, не допускать попадания на прорезиненные опоры масла или антифриза. В подобном случае такие подушки прослужат вам максимально долго, а автовладельцу не потребуется каждые 100 тысяч километров пробега ехать в сервис и выполнять дорогостоящий ремонт двигателя.

Подведём итоги

В процессе эксплуатации автомобиля может отмечаться износ подушек-опор двигателя, в результате чего на кузов передается вибрация от мотора, что в свою очередь существенно ухудшает комфорт управления автомобилем. Если появилась такая вибрация или посторонние стуки двигателя, мотор визуально словно завален и смещён в одну из сторон, то в подобном случае необходимо обращаться в сервис и выполнять грамотный ремонт автомобиля.

СИНХРОНИЗАТОР

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Что говорит о необходимости замены той или иной подушки

Много факторов влияет на срок службы деталей. Опора КПП рассчитана в среднем на 100 тыс. км. Однако нужно учитывать перепады температуры, которые ухудшают свойства резины, неровности дорог, приводящие к преждевременному износу. В результате срок их службы может значительно сократиться.

Может вырвать крепеж – это происходит в результате слабой затяжки крепежных болтов. Посадочные места разбиваются. В этом случае замена подушки коробки передач «Калины» неизбежна.


Сломанная опора КПП влияет на износ подушки

На износ может повлиять сломанный кронштейн. Он выходит из строя при наезде на препятствия или при движении по неровной дороге на высокой скорости.

При течах масла и попадании его на опоры свойства резины ухудшаются, что также приводит к износу.

При данной неисправности вы услышите подозрительные щелчки и посторонние звуки в передней части автомобиля. Обычно звуки появляются при трогании с места или торможении. Это обусловлено высокой нагрузкой в эти моменты.

Правильная диагностика поломки – залог долгого срока службы автомобиля. Чтобы определить, когда необходима замена подушки коробки «Калины», внимательно посмотрите на нее. На резине должны отсутствовать трещины, признаки расслоения. Резина должна быть мягкой и не высохшей. Если присутствует хотя бы один признак – меняйте опору, не откладывайте ремонт. Дальнейшая езда на автомобиле с изношенной опорой может привести к ее разрыву.

Если у вас проваливается рычаг переключения передач, это связано с отрывом резиновой опоры (подушки) рычага. Эксплуатация автомобиля с такой неисправностью невозможна.

Технология постройки простого подъёмника

Самодельный подъёмник с винтовым приводом

Самостоятельное изготовление подразумевает закупку комплекта деталей и узлов, без которых невозможно осуществить сборку. Подобные запчасти можно приобрести в магазинах строительной техники. При ограниченном бюджете рекомендуется обращаться в пункты приёма металлолома и компании, реализующие б/у детали.

Подготовка к работе

Первый шаг – определение положения ямы. Установленный на обслуживание автотранспорт не должен перекрывать доступ к воротам или упираться в верстак. Строить ремонтную яму нужно с доступным входом, который не будет блокировать открытая дверь машины.

После выявления места и определения размеров подъёмника подготовьте оборудование и материалы:

  • сварочный аппарат;
  • свёрла по металлу;
  • ручная дрель;
  • рулетка;
  • стальные уголки шириной 8 см;
  • железные пластины толщиной 2 см;
  • редуктор червячного типа.

При наличии бюджета и отсутствии времени обращайтесь к специалистам. Механизмы, спроектированные и изготовленные инженерами, соответствуют параметрам безопасности.

Нюансы сборки автоподъёмника червячного типа

Редуктор червячного типа

Наличие в гараже пневматического или гидравлического оборудования нивелирует травмы. Кроме того, такие инструменты приятны в работе и облегчают ремонт машины. Но при наличии слесарных навыков, нужных компонентов и времени конструкцию можно сделать самостоятельно.

Для изготовления гаражного подъёмника для автомобиля своими руками понадобятся следующие материалы.

  • Для повышения устойчивости конструкции подготовьте стальные уголки размерами 8х8х1 см.
  • Покупка нового или б/у редуктора червячного типа. Первый вариант обойдётся дорого, поэтому лучше поискать на разборках или снять с нерабочей установки. Грузоподъёмность такой лебёдки должна составлять минимум 350 кг, а передаточная сила – 60 кг.
  • Стальную плиту толщиной 1-2 см можно изъять из ненужного или старого изделия. Дополнительно понадобятся болты, крюки и шпонки «звёздочка».
  • Железные цепи подбираются с минимальным ѳ2 см. Слабые приспособления не выдержат нагрузку. Эксперты отмечают необходимость проверки качества изделия, т. к. ряд материалов растягивается в процессе эксплуатации.
  • Трос из стали от 5 мм.

Простейший агрегат подразумевает двутавровую балку или обычный кронштейн с лебёдкой. Однако такие агрегаты с коммерческой точки невыгодны, т. к. владельцы премиальных моделей ТС с подозрением относятся к таким конструкциям.

Последовательность сборки и монтажа узлов:

  1. Закрепите стальные уголки на стенах противоположно капоту автотранспорта.
  2. Сверху зафиксируйте плиту толщиной 2 см.
  3. В качестве соединений используйте болты.
  4. Установите червячный редуктор, закрепив на приводном вале шпонкой.
  5. Шпонку маленького ѳ монтируйте на выходном вале редуктора.

Монтаж установки рекомендует производить на шпильки марки М18, длина которых минимум 30 см. В нижней части фиксируется пластина из металла толщиной 3-5 мм.

Особенности установки

Основание под подъемник

Корректный подбор подъёмного механизма для гаража не даёт 100% на правильную работу конструкции, т. к. изделие необходимо качественно монтировать. Для этих целей необходимо оборудовать основание. Для грузоподъёмной техники необходим бетонный фундамент толщиной минимум 10 см. Дополнительно проводится армирование основания. Без этого этапа есть риск демонтажа конструкции и перезаливки фундамента согласно техническим рекомендациям.

При покупке гаража уточните у владельца толщину стяжки и основания. В этом случае действует правило совместимости параметров техники и помещения.

Обустройства гаража и техника для ремонта и технического осмотра машины требуют детального подхода. При отсутствии знаний о типах оборудования, а также навыков работы лучше доверить строительство экспертам.

Опора мотора: как выглядит и где искать?

В самом простом исполнении опора представляет собой металлический крепёжный кронштейн, объединённый с резинометаллическим шарниром – так называемым сайлентблоком. Резиновый элемент в данном случае служит для гашения всевозможных вибраций мотора, а также заглушает резкие удары, которые могут передаваться от подвески.

Такие виды опор наиболее распространены и встречаются в изделиях как отечественного автопрома, так и в иномарках. Кстати, в последнее время в конструкции подушек вместо резины всё чаще используют полиуретан – он более долговечен.

Конечно же, существуют и более сложные решения, устанавливаемые, как правило, на автомобилях премиального класса. Так, к примеру, верхом технологического прогресса считаются гидравлические подушки, которые управляются электроникой и могут изменять свою жёсткость по ситуации.

А теперь давайте попробуем отыскать опоры двигателя. Так как в их задачи входит не только гашение различных вибраций, но и надёжное крепление двигателя к кузову, чтобы он не болтался в поворотах и не прыгал на кочках, расположение их чётко рассчитано.

Что же касается точных мест монтажа опор, то они зависят от модели автомобиля, конфигурации агрегатов, расположения коробки передач и других факторов.

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8

нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Бюджетный автотюнинг обошелся умельцу в 3,5 тысячи рублей – столько составили затраты на материалы: железный квадрат, уголки, оцинкованную сталь для погрузочного кузова. Погрузочный кузов g8o8r8

сделал высоким для защиты от дождевой воды: чтобы закрыть щели между ним и кузовом авто по периметру приварены металлические козырьки.

Задний борт кузова поднимается 12-вольтной электрической лебедкой. Это удобно при выгрузке сыпучих материалов и погрузке волоком в кузов досок, камней, мебели и т.д.

Замена подушек

Несвоевременная диагностика неисправности может привести к более серьезным поломкам. Поэтому при малейших подозрениях на износ принимайте меры.

Задней КПП/двигателя

При щелчках в подкапотном пространстве обратите внимание на резинометаллическую подушку, к которой крепится кронштейн КПП. Появление жестких ударов в передней части автомобиля также свидетельствует о том, что необходима замена подушки КПП на «Калине»

При выходе ее из строя необходима срочная замена.

Для начала приготовьте весь необходимый инструмент: головки, ключи, домкрат.

Вывешивание автомобиля

Для удобства демонтажа опоры КПП автомобиль необходимо загнать на смотровую яму. Затем поставить его на ручной тормоз и подложить под задние колеса упоры.

Вывешивание силового агрегата

Теперь нужно подставить под двигатель и под коробку упоры, чтобы не сломать механизм сцепления. Для этого отлично подойдут гидравлические опоры.

Установите упоры так, чтобы не повредить корпус коробки.

Снятие опоры и подушки

Теперь самое интересное – демонтаж опоры. Открутите скобу, которая скрепляет магистрали тормозной и топливной систем под днищем автомобиля, и отведите их как можно дальше от опоры коробки передач.

Открутите 2 болта крепления самой подушки и крепление кронштейна опоры.

После снятия старой, изношенной подушки, установите новую на ее место. Многие калиноводы устанавливают на свой автомобиль опору и кронштейн с ВАЗ-2110 (применяя небольшую доработку кронштейна, чтобы немного опустить его).

Опора КПП «Калины»

Чтобы не тратить время на доработки, можете установить оригинальную опору.

Сборка машины

Когда все операции по замене произведены – поставлена новая подушка, установлен кронштейн – затяните все крепления. Аккуратно уберите гидравлические лапы из-под коробки и двигателя.

Проедьте на автомобиле небольшое расстояние, попробуйте наехать на неровности дороги. Если посторонние звуки ушли, больше нет ударов в передней части автомобиля при преодолении кочек, проблема диагностирована и решена правильно.

Кулисы/рычага

При провалах рычага переключения передач требуется немедленная замена его опоры.

Разбор салона и снятие рукоятки

Замена подушки рычага КПП на «Ладе Калине» подразумевает разборку центрального тоннеля.

  • Снимите кожаный кожух рычага КПП. Для этого приподнимите его со всех сторон по периметру основания.
  • Демонтируйте центральный пластмассовый туннель, который крепится на винты и саморезы.
  • Открутите 4 болта на металлической площадке, которая держит резиновую опору.

В конце отверните центральный болт, который держит пластиковые втулки и соединяет рукоятку с тягой коробки переключения передач.

Отключение проводки

Для удобства демонтажа опоры кулисы отключите фишку питания кнопки блокировки. Она предназначена для включения задней передачи.

Отключение реактивной тяги

Чтобы вытащить подушку кулисы, необходимо отсоединить привод коробки.

Для этого залезьте под автомобиль и ослабьте крепление тяги путем ослабления хомута. Подушка свободна, осталось только отсоединить пыльник.

Сборка автомобиля

После монтажа новой подушки установите привод в исходное положение. Закрутите металлическую площадку. Поставьте на место пластмассовые втулки, скрепите их и рукоятку переключения передач болтом, который извлекли ранее.

Задняя подушка двигателя «Лады Калины»

Подсоедините фишку блокировки заднего хода и установите центральный туннель. Наденьте кожаный чехол на кулису КПП.

На этом завершается сборка автомобиля после замены резиновой опоры кулисы.

Регулировка привода включения передач

Для правильного включения передач иногда нужно отрегулировать кулису КПП. Для этого поставьте рычаг переключения в положение задней передачи. Ослабьте хомут, соединяющий реактивную тягу с переходником.

Придерживая кулису, попросите помощника установить рычаг в правильное для задней передачи положение. После этого закрутите крепежный болт обратно. На этом регулировка кулисы завершена.

Типовые неисправности

Если автомобиль длительное время эксплуатируется в условиях серьезных нагрузок или перепадов температур, то все это не лучшим образом сказывается на состоянии опор двигателя. Со временем резина теряет свою эластичность. Кроме того, подушка может расслоиться или растрескаться, а то и вовсе разрушиться. Но стоит учесть, что срок службы этих деталей достаточно большой – более 100 000 км. Высокой нагрузке опоры подвергаются в момент трогания автомобиля и в процессе торможения. Если автовладелец любит ездить достаточно быстро, с резкими рывками на старте, тогда опоры не прослужат своего заданного срока. Также среди типовых неисправностей можно выделить поломку металлического алюминиевого кронштейна. Это часто случается при наездах на различие препятствия. Если в двигателе наблюдаются течи масла, то оно обязательно попадет на резиновую часть опоры. Данная смазка может разъесть сайлент-блок, и опора выйдет из строя. Также не лучшим образом на резиновую часть подушки влияет и охлаждающая жидкость. Пробои в системе нужно сразу ликвидировать.

Читать дальше: Подмотка спидометра приора своими руками

Признаки неисправности подушек двигателя:

  • — при трогании с места и торможении появляются щелчки и стуки впереди автомобиля;
  • — езда по неровной дороге сопровождается ударами в передней части кузова;
  • — появилась вибрация;
  • — при движении по неровной дороге идет отдача на рычаг переключения передач.

Как определить неисправность подушки двигателя

Безусловно, для диагностики подвески существуют специальные стенды, но это не всегда доступно. Можно попробовать определить неисправность самостоятельно.

В первую очередь, нужно открыть капот автомобиля и внимательно осмотреть все подушки двигателя, которые доступны для внешнего осмотра. Сильные разрывы и повреждения заметны будут сразу. Чтобы лучше осмотреть все опоры, особенно нижние, необходим автомобильный подъемник или смотровая яма.

Читать дальше: Что считается прилегающей территорией

Осмотр и диагностику подушек двигателя лучше проводить вдвоем. Один монтировкой двигает опору, а другой внимательно наблюдает, нет ли разрывов в резиновой части при перемещении опорного блока. Такая диагностика, как правило, почти стопроцентно определяет дефект.

Заменить опору двигателя в целом несложно, верхнюю подушку можно заменить без ямы или подъемника, но очень пригодится домкрат. При замене нижних опор потребуется упор. Дело в том, что при снятии подушки двигатель лишается опоры и опускается вниз. Чтобы установить новую деталь, нужно направить ее к посадочному месту. Вот для этого упор или домкрат здесь и нужен. Опять же, вдвоем проводить такую операцию намного удобнее, при определенном опыте можно обойтись и без упора.

«Странное поведение автомобиля заметил после сервиса: Едишь на передаче и при резком нажатии педали газа слышен стук. Ну думаю снова гайку краба не закрутили: www.drive2.ru/l/7146369/ Подъехал задал вопрос, показал. Чел проверил: запустил ДВС, врубил первую, в этот момент капот был открыт и при резком трогании видно было как движек подбрасывает, как будто откручена подушка что у КПП. Движек на 2-х боковых держится, а с подушки КПП подлетает аж. Завтра поеду в другой сервис менять подушку, т.к. странно как-то это явление усилилось после посещения сервиса Универсал. Конечно могут быть совпадения, тем более, когда год назад искал причину стука в подвеске: www.drive2.ru/l/7146369/ провел эксперимент: Еду с открытым капотом, а рядом идет знакомый чел и смотрит что происходит с ДВС, при резком нажатии педали газа, движек подбрасывало слегка. Подушки в трещинах были уже тогда, ремонт все откладывал.»

Купил подушки от калины в Автомагазине 44:

Та что у КПП- 350р. Боковые 650р.*2 Итого со скидкой в 5% вышло 1514р.

Хотел от гранты www.drive2.ru/l/1553622/ и www.drive2.ru/l/1444507/, но дорого-стоят в 2 раза дороже чем на калину.

В сервисе На Лесопарковой встретил знакомого начальника смены. Махнули мне 3 штуки за 1050р. Т.е. 350р. за штуку.

В сервисе слесарь сказал что типа наконечники менять надо, но я не поверил и поехал дальше.

Еду и слышу снова

, до боли знакомый стук в подвеске как при открученной гайке краба:

В сервис не стал возвращаться.

Попросил другого знакомого послушать стук, при моей езде с открытым капотом-он стоял на улице. Говорю ему, что последний раз такое было когда гайка краба была не затянута. Он нагибается значит и дергает за продольную растяжку: kalina-lada.com/html/4-6.html и говорит мне: «дак у тебя продольная растяжка вместе с сайлентблоком выходит из корпуса краба»-нагнулся и офигел. Хотя вчера вечером смотрел и не заметил этого косяка-видимо не так сильно дергал, да и темно было.

Купил краб и поменял. Все стало супер. Стук пропал!

Замена подушек двигателя калина 8 клапанов

Для выполнения работы потребуются:

— регулируемая по высоте подставка (например, винтовой домкрат);

— смотровая канава или эстакада.

ЛЕВАЯ ОПОРА

Снятие

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем брызговик двигателя или защиту картера (если установлена).

3. Устанавливаем под коробку передач регулируемый по высоте упор (домкрат) и немного приподнимаем коробку, разгружая левую опору.

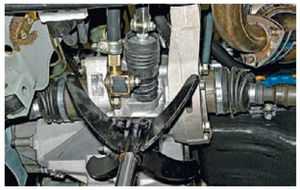

4. Ключом TORX Е14 с удлинителем отворачиваем два болта крепления опоры к кронштейну.

5. Торцовым ключом на 17 мм отворачиваем болт и две гайки крепления опоры к кузову.

6. Снимаем опору со шпилек.

7. При необходимости торцовым ключом на 13 мм отворачиваем два винта крепления подушки опоры к кронштейну кузова.

Установка

Устанавливаем новую опору в обратной последовательности.

Правую опору заменяем аналогично левой опоре (см. выше).

Снятие

1. Подготавливаем автомобиль к выполнению работы.

2. Устанавливаем регулируемую по высоте подставку (домкрат) под картер коробки передач.

3. Торцовым ключом на 17 мм отворачиваем две гайки крепления опоры к кузову 1. На подставке опускаем на 10—15 мм заднюю часть силового агрегата. Ключом на 19 мм отворачиваем болт 2 крепления опоры к кронштейну.

4. При необходимости снимаем защитный экран и отворачиваем три болта крепления кронштейна опоры к картеру коробки передач: два болта 1 ключом на 17 мм и один болт 2 ключом на 19 мм.

5. Снимаем кронштейн.

Установка

Устанавливаем заднюю опору в обратной последовательности

Приветствуем всех автолюбителей в авто блоге RtiIvaz.ru! Сегодняшний видео ролик посвящен вам владельцы автомобилей ваз 1117,1118,1119 Калина, а конкретно опорам для моторов. Исправные подушки двигателя (опоры), это надежное крепление силового агрегата, а значит стабильная его работа, без каких либо вибраций или других посторонних шумов. Обзор проводится как всегда…

FakeHeader

Вот и думай теперь. У одного эффект есть, у другого нет. Будто на разных машинах

Да мне кажется разницу почувствовать действительно нереально.

тоже провел такую операцию, только поставил стоковые родные подушки, ну не внушили мне доверия грантовские какие то они слишком мягкие.и попались мне родные подушки без разницы в цене как это бывает ВЕЗДЕ по 590 руб, подушка кпп 300,

Правильно сделал, что поменял, тем более подушка КПП по виду точно просила замены!Странно, я при замене опоры КПП сразу заметил, что низкочастотный гол в салоне стал значительно меньше и вибрации поубавились. Может быть от того, что у меня демонтирована реактивная тяга КПП.А вот когда поменял боковые опоры движка на Анвис, то впечатления оказались двоякие: на холостых оборотах вибрации чуть-чуть поубавились, а в движении порой стал чувствовать, как движек на этих опорах телепается (особенно это чувствуется при резком ускорении и на неровностях дороги). Вот такие пироги получились… )

Конструктивно мне нравится только задняя подушка КПП, а боковые сильно расхлябаны, в отличии от калиновских, упор на них мощнее нежели на грантовских, это как раз и дает телепание движком.

Согласен по поводу боковых грантовских подушках. На мой взгляд такое конструктивное решение подушек связано с тем, что на гранта моторе уже легкая поршневая стоит — следовательно от него меньше вибрации. а если на калину с тяжелой поршневой поставить жиденькие опоры, само собой мелкочастотные вибрации убавятся, но скорее всего появится ощущение раскачки двигателя, без дополнительной верхней опоры с растяжки стаканов…

Я именно это и хотел сказать, но ты более подробно это описал, молодчина! Походу только коменты на моей страничке отрицательные по поводу этих опор, а то где не читал все говорили что это решение всех проблем с вибрацией. Я высказал свое мнение. На калине лучше калиновские!

Правильно сделал, что поменял, тем более подушка КПП по виду точно просила замены!Странно, я при замене опоры КПП сразу заметил, что низкочастотный гол в салоне стал значительно меньше и вибрации поубавились. Может быть от того, что у меня демонтирована реактивная тяга КПП.А вот когда поменял боковые опоры движка на Анвис, то впечатления оказались двоякие: на холостых оборотах вибрации чуть-чуть поубавились, а в движении порой стал чувствовать, как движек на этих опорах телепается (особенно это чувствуется при резком ускорении и на неровностях дороги). Вот такие пироги получились… )

Опоры стали без проблем?

Проблем с установкой особых не было, с левой стороны только попотел, не хотела она сама на шпильки налезать, пришлось монтажкой помогать.

У меня звук при трогании недавно появился как будто что-то внутри торпеды вибрирует думаю что это опора

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
