Почему попадает воздух в систему охлаждения двигателя

Холодным воздухом дует печка на Лада Калина

Если у вас холодным воздухом дует печка на Лада Калина, но при этом все оборудование исправно, воздушных пробок нет и все датчики в норме, то стоит задуматься о том, что, скорее всего, проблема заключается в заслонках отопительной системы автомобиля. Выявить эту проблему достаточно сложно, обычно к ней приходят метод исключения, когда все остальные элементы отопителя уже проверены. В рамках этой статьи, мы расскажем о том, что обычно предшествует выявлению проблем с заслонками отопителя, а также поделимся информацией, как исправить такую неприятную ситуацию.

Стоит отметить, что на нашем сайте есть публикация Замена печки без снятия панели Лада Калина, где подробно описан метод, который позволит справиться с задачей даже полному новичку.

Признаки неисправности заслонок отопительной системы Лада Калина

Большинство владельцев автомобилей Lada Kalina, отмечает, что даже при температуре в -25 градусов Цельсия на улице, достаточно включить печку на первую скорость и в салоне становится тепло.

При этом, спустя некоторый промежуток времени, интенсивность обогрева начинает падать, и уже становится недостаточно запускать отопитель на первой скорости, приходится переключаться на вторую, а порой и дальше.

Все дело в том, что у Калины, как и у ряда других автомобилей вазовского производство имеется родная «болезнь» – даже в самом крайнем положении рукоятки регулировки температуры (максимально горячо) заслонка открывается не полностью.

В результате, при минимальном износе элементов отопителя, прогрев салона начинает уменьшаться. Чтобы убедиться, что в вашем автомобиле имеется такая проблема, достаточно взглянуть на корпус печки со стороны водительского сидения.

К счастью, существует метод, как исправить эту проблему, но потребуется самостоятельно совершить некоторые доработки, о которых мы и расскажем в следующих разделах этой статьи, но прежде, мы объясним, как удостовериться, что в вашем конкретном случае имеется именно эта проблема.

Проверяем наличие «болезни» заслонок на Лада Калина

Итак, у вас плохо греет печка, вы подозреваете, что дело в заслонках, но как же определить это наверняка? Для начала, вы должны подвести датчик температуры мультиметра к центральному дефлектору и произвести замер температуры на первой скорости работы отопительной системы. На непрогретой машине вы должны получить значение не менее 46 градусов Цельсия.

Следующим шагом, вы должны перевести рычаг скоростей подачи воздуха в салон в крайнее правое положение. В результате, температура должна вырасти. Это произойдет в любом случае, есть у вас проблема с заслонками или у вас ее нет, но в случае наличия проблемы, показатели мультиметра вырастут незначительно – не более, чем на 10 градусов, а может и еще ниже.

Что потребуется для восстановления нормальной работы печки?

Если у вас выявлена ситуация с небольшим увеличением температуры, при перемещении рычага из положения первой скорости в положение максимальной скорости, вам предстоят работы по модернизации системы заслонок. Для этого вам потребуется совсем немного:– пружина небольшой длины и средней жесткости – плоскогубцы, которые позволят в случае необходимости доработать длину пружины до нужных вам размеров

Завоздушивание системы охлаждения лада калина

Завоздушивание системы охлаждения Лада Калина — частая проблема этого автомобиля. Возникает такое явление под воздействием негативных факторов, в частности, неисправностей в функционировании машины. В результате чего система охлаждения начинает некорректно работать.

Система охлаждения автомобиля

Почему возникает завоздушивание

Вода и воздух являются двумя взаимосвязанными стихиями. При неисправности автомобиля они вызывают «бурю эмоций» в системе охлаждения. Обычно конфликт возникает в автомобильном радиаторе, что влечет за собой массу неприятностей. Первое, что замечают автомобилисты — машина закипает. Происходит это вовремя движения, причем температура за бортом и скорость движения не всегда влияют на этот процесс. Перегрев двигателя связан с нарушениями в работе системы охлаждения. Эта проблема требует немедленного решения.

Большинство современных автомобилей имеет двигатели с жидкостным охлаждением. Радиатор в них является самой необходимой и обязательной деталью. Нередко в машине установлено сразу 2 элемента, один — это система охлаждения, второй — обогрев или печка. Для перегревания двигателя достаточно развития одной проблемы, из 3 существующих. Самые распространенные причины, из-за которых воздушит систему:

• подклинивание термостата;
• недостаток охлаждающей жидкости;
• завоздушивание радиатора.

Проверить работоспособность радиатора просто: если печка на Калине выдает горячий воздух, а главный элемент при этом холодный, необходимо производить замен термостата.

При недостатке охлаждающей жидкости ситуация усложняется. Выявить эту проблему можно по теплому двигателю. Необходимо открыть пробку радиатора и проверить уровень антифриза. Если его мало, сохраняется высокая вероятность образования течи, в результате чего происходит завоздушивание системы. Возможно, антифриз вытесняет выхлопные газы. Обусловлено это слабой циркуляцией жидкости.

Последняя причина развития проблемы — воздушная пробка, образовавшаяся вследствие подсасываемого воздуха. Связано это с отсутствием достаточной герметичности в магистралях. Обнаружить течь или найти место фильтрации, не сложно. Тяжелее выявить подсасывание воздуха в самой печке.

Еще одной возможной причиной завоздушывания является нарушение целостности какого-либо элемента. Это может привести к закрытию подноса, что приводит к работе в обратном направлении. Выявить причину, по которой завоздушивается система, можно самостоятельно.

Решение проблемы завоздушивания

Специалисты выделяют 3 основных способа решения сложившейся ситуации.

Вариант 1. Необходимо удалить шланг с подогрева и открыть крышку на расширительном бачке. Затем ее накрывают тряпкой (она должна быть чистой) и дуют. Когда с места извлеченной трубки начнет выделяться антифриз, шланг необходимо быстро вставить обратно и затянуть хомутом. Следует сказать, что охлаждающая жидкость является ядовитой, ни в коем случае ее нельзя заглатывать. После проведенной манипуляции воздушная пробка исчезает.

Вариант 2. В этом случае необходимо подогреть двигатель — это позволит поднять давление. Затем мотор калины глушится и удаляется шланг согласно первому варианту. Крышку бачка трогать не нужно, она находится в закрытом положении. Когда из шланга побежит антифриз, его необходимо быстро надеть обратно и затянуть

Во время работы следует проявлять осторожность, так как антифриз может быть горячим

Вариант 3. Как удалить воздух в этом случае? После остывания двигателя необходимо снять шланг от бачка, который идет к системе охлаждения. Затем его наполняют охлаждающей жидкостью и закручивают пробку. Шланг необходимо поместить в пустую канистру, а на патрубок надеть трубку от воздушного насоса. Таким образом производится накачивание давления, во время этого процесса нужно следить за уровнем жидкости. При необходимости ее нужно доливать, но не более 2-3-х раз.

Как выгнать воздух, если ситуация постоянно повторяется? Воспользоваться можно любым из описанных методов, но при этом рекомендуется проверить все соединения системы на герметичность. Таким образом, Калина никогда не будет завоздушиваться.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

• Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
• Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с

перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

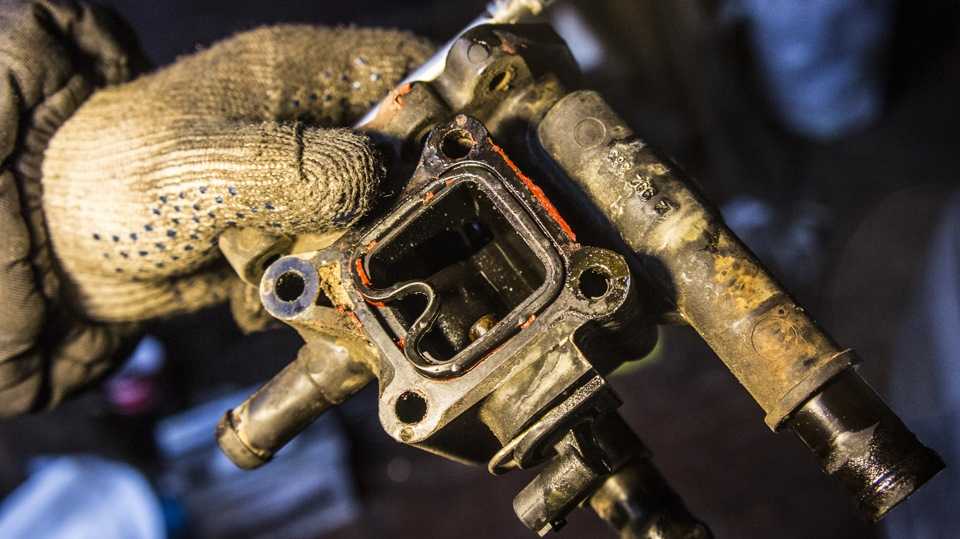

Сломался термостат

Термостатом называется специальный узел автомобиля, который регулирует температуру в системе охлаждения. Он закрывает и открывает клапан, направляющий поток по так называемым «малому» или «большому» (через радиатор) кругу охлаждения. Термостат — важная деталь, и его неправильная работа в результате неисправности приводит к серьезному перегреву двигателя.

В былые времена водители, владельцы советских автомобилей в южных регионах страны, просто вытаскивали термостат на летнее время и эксплуатировали машину без него. Проверить работу термостата можно на ощупь, потрогав верхний патрубок, ведущий к радиатору охлаждения. Если при работающем моторе он холодный, значит, жидкость не доходит до радиатора. Термостаты тестируют при помощи емкости с кипящей водой. Устройство в ней должно сработать — приоткрыться на несколько секунд. Если такого не произошло — деталь неисправна и подлежит замене.

Как правильно поменять?

Далее разберем, как правильно заменить рабочую жидкость охладительной системы в автомобиле Лада Приора с электронной педалью или с кондиционером. Сменить хладагент можно на СТО, но эта задача довольно простая и с ней сможет справиться каждый самостоятельно. Для лучшего эффекта необходимо произвести промывку системы охлаждения, об этом мы расскажем ниже.

Подготовка

Прежде чем приступить к процессу, подготовьте следующее:

• свежий хладагент в необходимом объеме;
• уплотнитель для крышки сливного отверстия, если старый износился;
• набор гаечных ключей;
• чистая ветошь;
• емкость для сбора отработанного антифриза.

Канал «Лада Приора Ремонт и обслуживание» предоставил ролик, в котором продемонстрирована процедура слива рабочей жидкости из охладительной системы.

Пошаговая инструкция

Как произвести замену антифриза на Приоре:

1. Загоните машину в гараж с ямой, для выполнения работ потребуется ровная поверхность. Подождите, пока двигатель остынет, весь процесс производится на холодную.
2. В охладительной системе не должно быть высокого давления. Чтобы сбросить его, откройте капот и открутите крышку расширительного бачка. Если двигатель горячий, то из отверстия может брызнуть хладагент, поэтому при открытии воспользуйтесь тряпкой.
3. Произведите демонтаж пластмассовой защиты силового агрегата. Для снятия требуется открутить два крепления по бокам. Демонтировать фиксаторы необязательно, но их снятие позволит более удобно выполнить задачу.
4. Если ваш автомобиль оборудован трансмиссией с тросами управления, то необходимо произвести демонтаж стартерного устройства. Для этого отключите отрицательную клемму от аккумулятора машины. Нажмите на крепление разъема с проводкой и отсоедините штекер от выхода тягового реле. Демонтируйте защитный колпачок с гайки, фиксирующей наконечник провода, подключенного к положительному контакту АКБ. Используя гаечный ключ на 13, выкрутите гайку и демонтируйте наконечник кабеля с контактного винта на тяговом реле. Затем этим же инструментом выкрутите винты и произведите демонтаж стартерного устройства. Если трансмиссия автомобиля управляется тягой, то демонтировать стартер нет надобности.
5. Найдите пробку сливного отверстия, она находится непосредственно на блоке цилиндров. Под нее надо подставить старое ведро или тазик, в который будет сливаться отработанный хладагент. Открутите крышку и подождите, пока жидкость выйдет из системы. Также выкрутите защитный вентиль под радиаторным устройством, из него тоже вытечет часть вещества. Когда слив будет завершен, необходимо закрутить обе пробки. Не забудьте оценить состояние уплотнителя на крышке сливной горловины. Если он износился или имеются следы дефектов, то кольцо подлежит замене.
6. Оцените состояние слитого из охладительной системы хладагента. Если в нем есть следы отложений, продуктов износа или жидкость в целом очень мутная и вязкая, рекомендуется произвести промывку всех узлов. Для этого через расширительный бачок залейте в систему около 7,8 литра дистиллированной воды. В нее можно добавить уксус или лимонную кислоту для удаления загрязнений. Допускается применение специальных промывочных средств. После залива двигатель запускается, можно выполнить контрольную поездку. Затем повторяется процедура слива хладагента из силового агрегата. Если жидкость все равно грязная, то промывка повторяется до тех пор, пока она не будет прозрачной на выходе.
7. Оцените состояние всех патрубков и магистралей системы охлаждения. При наличии повреждений или следов подтеков шланги подлежат замене.
8. Следующим этапом будет заливка нового хладагента в систему. Чтобы не допустить появления воздушной пробки в магистралях и устранить поступающий в систему воздух, рекомендуется немного ослабить хомут патрубка, подключенного к дроссельному узлу. Затем шланг отсоединяется.
9. Через заливную горловину в расширительном бачке производится заправка охладительной системы свежим антифризом. Новый хладагент заливается до того момента, пока он не будет выходить из отсоединенного от дросселя патрубка. Когда это случится, магистраль подключается на место, а хомут надежно затягивается. Затем хладагент доливается в систему до нормы.
10. Производится сборка всех демонтированных ранее компонентов в обратной последовательности.
11. Запускается двигатель, выполняется поездка. Теперь вам надо еще раз убедиться в том, что уровень жидкости соответствует норме. Удостоверьтесь в отсутствии утечки из сливного отверстия.

Причины некачественной работы печки

Исходя из сложного устройства печки, становится понятно, что она может работать неправильно по многим причинам. Неисправность хотя бы одного из узлов и составных частей отопительной системы может привести к сбою работы печки. При этом неисправность может возникнуть по вине водителя, а может быть следствием устаревания или некорректной работы других систем автомобиля.

Проблемы с печкой могут проявляться в следующем виде:

1. Плохое нагревание салона.
2. Холодный воздух из печки.
3. Переменная температура воздуха, подаваемого из печки.
4. Слабый поток горячего воздуха из печки.
5. Печка в автомобиле не включается.

Знание устройства самой печки и возможных поломок даст возможность избежать крупных расходов при ремонте автомобиля. Рассмотрим ниже наиболее распространенные причины некачественной работы печки.

Не работает вентилятор

Неисправность вентилятора часто может являться одной из проблем с обогревом салона. Причиной такой поломки обычно является повреждение подшипников или графитовых щеток, что может потребовать полной замены вентилятора. Также вентилятор может быть неисправен за счет перегорания его предохранителя или реле в электрической цепи питания, что тоже является поводом для обращения в автосервис.

Если при работе вентилятор издает свист, а скорость его вращения меняется от минимальной к максимальной и наоборот, то причиной проблемы может являться выход из строя моторчика вентилятора. В таких условиях радиатор может оставаться горячим, но согреть салон до нужной степени не получится.

Недостаточный уровень охлаждающей жидкости

Неисправность печки может быть вызвана утечкой охлаждающей жидкости, в результате чего тепло перестает поступать в салонный радиатор в нужном объеме. Это в свою очередь приводит к уменьшению объема антифриза в расширительном баке. Для устранения проблемы необходимо найти место утечки, добавить антифриз в расширительный бак, иногда может потребоваться замена крана подачи охлаждающей жидкости.

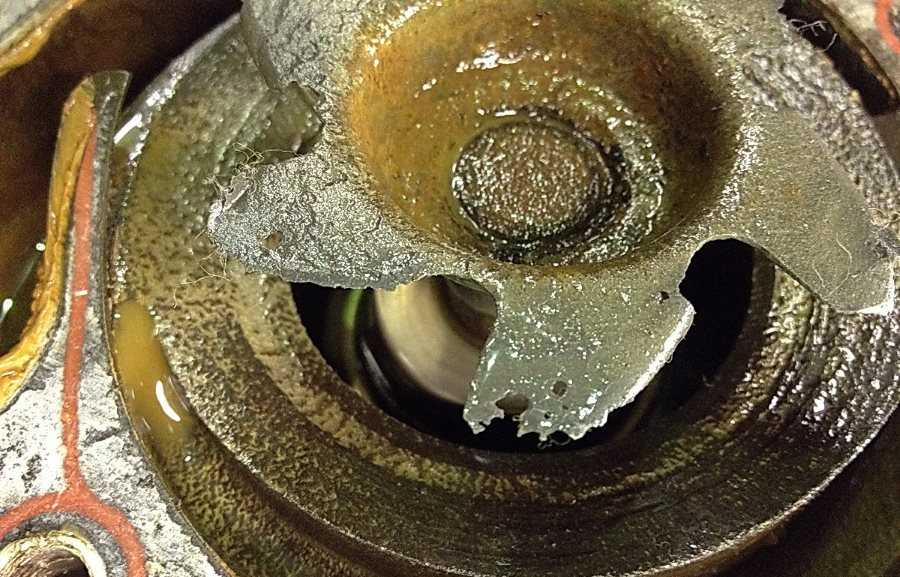

Неисправна помпа двигателя

Работа помпы используется для циркуляции антифриза и для обеспечения исправного функционирования печки. При поломке такого насоса может произойти сбой во многих узлах двигателя, в том числе и в устройстве обогреве салона автомобиля.

Неисправность данной детали может быть вызвана изношенностью внутренней части крыльчатки, обрывом ремня коленвала и даже заклиниванием самой помпы. Такого рода проблемы лучше устранять путем полной замены помпы, а во избежание подобных поломок рекомендуется регулярно проверять шланг, ведущий к насосу, а также прислушиваться к звукам под капотом.

Пробита прокладка головки двигателя

Прокладка головки предназначена для соединения блока и самой головки мотора автомобиля, обеспечения герметичности и недопущения смешивания охлаждающей жидкости и топлива между собой. Прогорание прокладки в рубашке охлаждения двигателя приводит к возникновению выхлопных газов, которые могут попасть в систему охлаждения через патрубки. При этом происходит завоздушивание теплообменника и снижение КПД в его работе, охлаждающая жидкость может нагреваться, а в работе печки наблюдаются сбои.

Неисправность термостата

Термостат является устройством, непосредственно участвующим в циркуляции охлаждающей жидкости, поэтому его неисправность будет влиять на температуру воздуха в салоне. Так как термостат может находиться в открытом и закрытом положении, его поломка характеризуется заклиниванием в одном из этих положений.

В случае заклинивания термостата в закрытом положении при езде в городском трафике возможно повышение температуры антифриза, а в дальнейшем – и перегрев двигателя. При заклинивании в открытом положении температура в салоне будет низкой при езде на высоких передачах, в то время как при низкой скорости температура останется нормальной.

Засор радиатора отопителя

Радиатор печки может засориться по разным причинам, причем это может произойти как снаружи, так и изнутри. Например, снаружи радиатор может засориться за счет попадания пыли, листьев, насекомых через защитный кожух. Изнутри засорение происходит из-за грязи и отложений, которые могут появиться в системе охлаждения двигателя.

Засорение салонного фильтра

Сильно загрязненный салонный фильтр – одна из частых причин сбоев в работе печки. Многие водители относятся к нему довольно пренебрежительно, и долго не заменяют и не выбрасывают старый.

При этом следует помнить, что забитый фильтр является препятствием для поступления нагретого воздуха в салон. Кроме того, при засорении фильтра в салон может проникать пыль, споры плесени, которые скапливаются в самом фильтре.

Воздушные пробки

При замене антифриза, а также после работ, где его необходимо было частично сливать, в системе могут образовываться воздушные пробки. Они закупоривают трубки, и не дают жидкости нормально циркулировать. Наиболее простым способом устранения является следующий вариант:

• Ставим машину передом на горку;
• Откручиваем пробку с расширительного бачка;
• Заводим авто, и ждем пока оно прогреется;
• После прогрева в расширительном бачке будут появляться пузырьки воздуха.

Вам остается дождаться пока они пройдут, после чего глушим мотор, и закрываем бачок. Только дождитесь пока антифриз достаточно остынет, иначе есть риск обжечься.

Неисправность помпы

Очень часто водители объясняют плохую работу печки на холостых оборотах поломкой водяного насоса. Это связано с тем, что на ХХ крыльчатка насоса вращается с небольшой скоростью, что не может обеспечить качественную циркуляцию антифриза (тосола). В результате этого ухудшается теплообмен и в салон попадает недостаточно горячий воздух. При нажатии на педаль газа скорость вращения крыльчатки возрастает, что сразу влечет за собой рост температуры воздуха в салоне.

Для более точной диагностики помпы её необходимо снять с двигателя. Очень часто неисправность насоса сопровождается перегревом мотора. Визуальный осмотр элемента покажет его состояние. Если крыльчатка заклинила, прокручивается на валу или её лопасти рассыпались, насос подлежит замене.

На низких оборотах печка дует холодом: причины и их решения.

Мы всегда говорим о том, что в автомобиле все взаимосвязано, поэтому при поломке одного из его элементов, источник неполадки нужно искать во всем, что напрямую или косвенно с этим элементом связано. Система охлаждения не исключение. Выдавать на холостых оборотах холодный воздух она может при следующих обстоятельствах:

в расширительном бочке слишком мало охлаждающей жидкости (ОЖ);

Пожалуй, это самый распространенный вариант. Согласитесь, пусть мы и знаем, что количество антифриза в системе нужно проверять перед каждой поездкой, делаем мы так далеко не всегда. Как следствие, уровень охлаждающей жидкости может стать критически низким, то есть недостаточным для того, чтобы справляться со своими функциями на малых скоростях.

Что делать: проверить уровень ОЖ в расширительном бочке и при необходимости долить до нужного уровня.

где-то образовались воздушные пробки;

В случаях, когда недавно имели место работы, требующие замены или частичного слива тосола, причиной того, что отопитель дует прохладой, могут стать образовавшиеся внутри трубок воздушные пробки, которые просто не позволяют охлаждающей жидкости нормально циркулировать.

Что делать: поставьте перед машины на горку, скрутите пробку с расширительного бочка, заведите авто и подождите пока оно прогреется – вы заметите появляющиеся пузырьки, как только они пройдут – глушите машину, ждите пока она немного остынет (чтобы не обжечься) и возвращайте крышку на место.
