Принцип работы двигателя

Особенности систем двигателя

Четырехтактный двигатель функционирует бесперебойно благодаря слаженной работе вспомогательных систем:

1. Системы зажигания.
2. Системы выпуска.
3. Топливной системы двигателя.
4. Смазочной.
5. Выхлопной.
6. Системы охлаждения двигателя.

В задачу системы зажигания входит обеспечение надежного воспламенения топливовоздушной горючей смеси.

В процессе работы выпускной системы подается воздух в необходимых количествах в точно определенное время, чтобы образовать качественную рабочую смесь.

Осуществление непрерывной подачи горючего для смешивания с воздушными массами входит в обязанность топливной системы.

Без работы системы смазки невозможны следующие функции:

• стабильный контакт трущихся деталей;
• удаление мельчайших металлических фрагментов, возникающих в процессе износа трущихся поверхностей;
• отвод повышенного тепла от рабочих элементов.

Система выхлопа занимается полным удалением из цилиндров отработавших газов, уменьшением содержания в них вредных веществ.

Охлаждающая система следит за поддержанием номинальной температуры рабочих элементов движка.

Двухтактные дизели

Мало кто знает, что не так давно существовали и двухтактные дизели с сухим картером, которые успешно эксплуатировались в СССР до самых 90-х годов. Отличительной особенностью такого двухтактного двигателя являлось наличие газораспределительного механизма, который имел всего пару (или один) выпускных клапанов, а вот впуск осуществлялся классическим способом для двух тактов — через продувочные окна. К таким двигателям относятся ЯАЗ-204 и ЯАЗ-206 , танковые двигатели 5ТДФ (700 л.с) и 6ТДФ-2 (1200 л.с.) . Еще одно привлекательное отличие от бензинового собрата — продувка дизеля осуществлялась воздухом, а не рабочей смесью, как у бензинового варианта, поэтому экономичность дизельного двухтактника была сравнима с четырехтактным вариантом.

Мощность двухтактного двигателя при одинаковых размерах литровой ёмкости и частоте вращения вала примерно на 50-70% больше четырехтактного за счет большего числа рабочих циклов в единицу времени. Однако неполное использование хода поршня для расширения, худшее освобождение цилиндра от остаточных газов и затраты части вырабатываемой мощности на продувку приводят практически к увеличению мощности только на 60…70% по сравнению с четырехтактным ДВС.

4-тактный двигатель: описание преимуществ

Четырехтактный силовой агрегат обладает несомненными преимуществами:

• экономичным расходом топлива;
• надежностью конструкции;
• легкостью в обслуживании;
• устойчивой работой;
• высокой длительностью ресурса;
• отсутствием повышенных шумовых эффектов.

К одному из основных достоинств устройства четырехтактного силового агрегата относится оригинальное расположение коленчатого вала в ванне, содержащей машинное масло для 4-тактных двигателей. В то время как в двухтактных моторах смазывание трущихся поверхностей происходит за счет смешивания специального машинного масла с топливом.

Благодаря улучшенной конструкции 4-тактный двигатель имеет небольшое количество нагара в поршнях и в глушителе, что дает возможность существенно уменьшить вредность выхлопных газов.

Где применяется

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров. Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.

На 4-х тактные силовые агрегаты обратили внимание и энергетики. Используют их для питания стационарных и аварийных электрогенераторов, установленных в местах, где линии электропередач подвести невозможно или экономически нецелесообразно

Кроме того, такие генераторы устанавливают на объектах, где отключение подачи электроэнергии невозможно (больницы, банки, воинские части и пр.).

https://youtube.com/watch?v=ilZyCD-QlJg

Особенности работы двухтактных моторов

Основой того, чем отличается двухтактный двигатель от четырехтактного, можно назвать тот факт, что в первом за один рабочий цикл коленвал совершает два оборота, а во втором весь рабочий цикл укладывается в один оборот коленвала (360°). Поршень при этом совершает лишь два хода. Процессы, происходящие в камере сгорания в течение рабочего цикла у двухтактного мотора, не отличаются от четырехтактных, но впуск горючей смеси и выпуск отработавших газов выполняются одновременно с тактами сжатия и расширения.

Принцип работы простейшего двухтактного двигателя заключается в следующем:

1. Такт сжатия. В начале цикла поршень находится в НМТ и движется в положение ВМТ такта сжатия. При этом происходит перекрытие окна продувки (впуска), а затем канала выпуска. В момент, когда поршень закрывает окно выпуска, начинается сжатие горючей смеси, и в пространстве под поршнем возникает разрежение. Это обеспечивает нагнетание топлива в камеру через приоткрытый клапан впуска.
2. Такт расширения (рабочего хода). Когда поршень приближается к ВМТ, происходит срабатывание свечи зажигания, и горючая смесь воспламеняется. Это провоцирует резкое повышение давления и температуры, в результате чего поршень начинает движение вниз. Таким образом, газы совершают полезную работу, а поршень при движении к НМТ увеличивает компрессию топливовоздушной смеси. С ростом давления клапан начинает закрываться и препятствует попаданию горючей смеси во впускной коллектор. При достижении поршнем выпускного окна, происходит открытие последнего, и отработавшие газы удаляются в систему выхлопа. Давление в камере снижается, а дальнейшее движение поршня открывает канал продувки и топливовоздушная смесь подается в камеру, вытесняя отработавшие газы.

В зависимости от того, как реализована система продувки в устройстве двухтактного двигателя, их разделяют на разные типы:

• С контурной кривошипно-камерной продувкой. Горючая смесь подается в камеру цилиндра напрямую из картера двигателя. При этом она всасывается в момент движения поршня к ВМТ, а при движении поршня к НМТ обеспечивается продувка за счет избыточного давления.
• С клапанно-щелевой продувкой. Применяется для одноцилиндровых двигателей. Газораспределение реализуется путем перекрытия окон, выполненных в стенке цилиндра.
• С прямоточной продувкой. В такой конструкции впуск выполняется через специальные продувочные окна, выполненные по окружности цилиндра в его нижней части. В свою очередь, выпуск реализуется через выхлопной клапан.
• С использованием продувочных насосов. Применяется на многоцилиндровых двухтактных двигателях. При этом воздух для продувки сжимается специальным компрессором.

В отличие от четырехтактного, двухтактный двигатель не имеет системы газораспределения. Не требуют такие конструкции и организации сложной системы смазки. С другой стороны, четырехтактные моторы более экономичны по расходу топлива, а также меньше подвержены вибрации и обеспечивают более чистый выхлоп.

Источник

Что такое ДВС и для чего он нужен?

Устройство двигателя

Чтобы транспорт ехал, что-то должно приводить его в движение. В разные времена это были запряженные животные, затем на смену пришли паровые и электродвигатели (да, прародители современных автомобилей появились даже раньше, чем традиционные ДВС), затем моторы, работающие на горючем топливе.

Современный двигатель внутреннего сгорания – это механизм, преобразующий энергию вспышки топлива (тепла) в механическую работу. Несмотря на достаточно громоздкую конструкцию, на сегодняшний день ДВС остается самым удобным источником энергии.

Электротранспорт, конечно, всё больше входит в обиход, но время его «заправки» сводит на нет все преимущества – канистру с электричеством в багажник не положишь.

Свое применение ДВС нашел во многих сферах: по одинаковому принципу работают автомобили, мотоциклы и скутеры, сельскохозяйственная и строительная техника, водный транспорт, двигатели самолетов, военная техника, газонокосилки… То есть, практически всё, что ездит или летает.

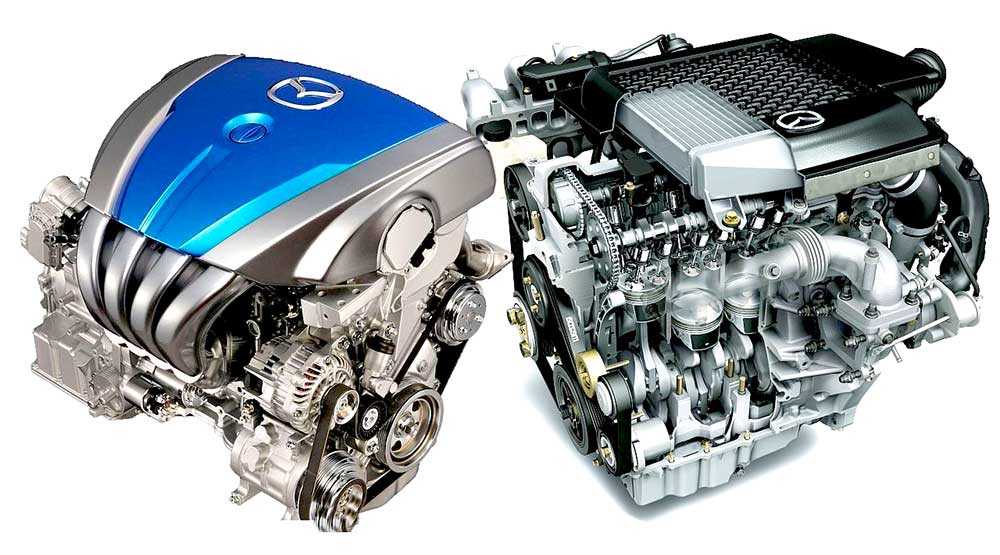

Сравнение показателей бензиновых и дизельных силовых установок

Перед покупкой авто каждый человек задается вопросом о том, купить дизельный двигатель или остановить выбор на бензиновой установке.

При этом в учет берутся эксплуатационные свойства первостепенной важности, к которым во время разговора о ДВС принято относить мощность, расход топлива, ремонтопригодность и стоимость техобслуживания, а также срок службы и влияние на окружающую среду. Поговорим об этих моментах более подробно.

Мощность

Рабочая смесь в дизельном силовом агрегате сгорает более эффективно. Это объясняется, во-первых, упомянутыми выше особенностями системы бензинового двигателя, а во-вторых, более высокой степенью сжатия – 20 против 10 единиц у дизтоплива и бензина соответственно.

Коэффициент полезного действия у дизеля процентов на 40 выше, чем у аналогов на бензине, расход топлива при этом ниже, однако в плане мощности на выходе бензиновые моторы лучше, они заметно мощнее.

Расход топлива

Цена бензинового двигателя ниже, чем дизеля, однако в плане расхода топлива дизеля куда более экономичны

Правда, при подсчете уровня экономии важно учитывать несколько факторов. Так, показатели расхода топливной смеси зависят от того, ездит ли машина по городу или по трассе, какую манеру вождения предпочитает водитель, в какое время года и при каких условиях ТС эксплуатируется.

Чем больший отрезок пути проехало дизельное авто, тем быстрее оно окупится, ведь дизтопливо дешевле бензина, особенно летом. К слову, в мороз экономия будет незначительной, ведь придется заливать «зимнюю» солярку, которая стоит дороже – летняя под воздействием низких температур застывает и превращается в желеобразную смесь.

Помимо всего прочего, дизельный силовой агрегат работает на более низких оборотах, как следствие — расход топлива снижается в среднем на 20 процентов. Это, в свою очередь, позволяет экономить не только деньги, но и время – расстояние, которое можно будет преодолеть на одном баке, станет длиннее, заезжать на заправку придется реже.

Опытные же автовладельцы говорят, что наиболее заметной экономия будет в случаях, когда годовой пробег составляет не менее 25-ти тыс. км. Если за год машина наматывает меньше, целесообразнее будет купить бензиновый двигатель.

Ремонтопригодность и стоимость техобслуживания

Практика показывает, что ресурс надежности дизельных авто значительно выше. Да, они требовательнее к качеству топлива, однако хорошее топливо, как известно, положительным образом отражается на сроке службы узлов и механизмов. Правда, есть у дизельных моторов и минус — более сложное техническое устройство, следовательно, ремонт дизельных двигателей сложнее, обслуживаться они должны исключительно в сертифицированных сервисных центрах, да и покупка запчастей, комплектующих обходится дороже.

Собственникам авто на солярке приходится чаще менять масло и, соответственно, масляный фильтр, проверять уровень давления в цилиндрах.

А это тоже влечет за собой дополнительные и зачастую немалые расходы. В общем и целом выходит, что цена дизельных двигателей выше, чтобы затраты окупились, машина должна эксплуатироваться максимально интенсивно.

Срок службы

Если залить обычную солярку, при -15-ти она загустеет, не сможет пройти через топливный фильтр, и машина попросту не заведется.

Да и прогрев таких моторов происходит дольше, не менее, чем через 10 минут непрерывного движения, поэтому в регионах с суровым климатом эксперты советуют либо долго прогревать машину, либо остановить выбор на автомобилях на бензине.

Загрязнение окружающей среды

Считается, что дизельные моторы характеризуются крайне негативным воздействием на окружающую среду, и когда-то это действительно было так.

Но в последнее время столб густого черного дыма из выхлопной трубы – явление крайне редкое. Мировой автопром неустанно внедряет новые технологии, позволяющие заметно снизить содержание вредных веществ в выхлопах дизельных автомобилей, благодаря чему они становятся куда более экологичными.

Компановка двигателя

4-хтактные дизельные двигатели отличаются не только строением камеры сгорания, но и количеством цилиндров и их взаимным расположением. Понятно, что чем больше цилиндров, тем мощнее двигатель и тем он больше по размерам. Разные варианты компоновки позволяют уменьшить его габариты. В зависимости от расположения цилиндров двигатели могут быть:

1. Рядный.

Все цилиндры располагаются в ряд. Такая конструкция двигателей самая простая, детали к ним имеют несложную технологию производства.

2. V- образный двигатель.
Цилиндры в таком двигателе расставлены в форме буквы V, в двух плоскостях, двумя рядами под углом 600 или 900. Образовавшийся между ними угол – это угол развала. Плюсом такого двигателя является мощность. Его габариты могут быть уменьшены за счет смещения в развал других важных компонентов. Его длина меньше, а ширина больше. Но из-за сложности таких конструкций бывает непросто определить центр их тяжести.

3. Оппозитные двигатели (маркировка В).
Они относительно уравновешены, для уменьшения вибрации все элементы располагают симметрично. Их конструктивная особенность – центральное крепление вала на жестком блоке. Это так же влияет на степень вибрации. Угол развала составляет 1800.

4. Рядно-смещенные агрегаты (маркировки VR).
Данную компоновку отличает малый угол развала (150) V-образного двигателя в содружестве с рядным аналогом. Это позволяет уменьшить размеры продольного и поперечного агрегатов. Маркировка VR расшифровывается как V – образный, R — рядный.

5. W (или дубль V) — образный.
Самый сложный двигатель. Известен двумя видами компоновки.
1) Три ряда, угол развала большой.
2) Две компоновки VR. Они компактны, несмотря на большое количество цилиндров.

6. Радиальный (звездообразный) поршневой двигатель.
Имеет небольшой размер длины с плотным размещение нескольких штук цилиндров. Они располагаются вокруг коленчатого вала радиальными лучами с равными углами. Ее отличает от других наличие кривошипно-шатунного механизма. В данной конструкции один цилиндр выступает главным, остальные – прицепные – крепятся к первому по периферии. Недостаток: в состоянии покоя нижние цилиндры могут пострадать от протекания масла. Рекомендуют до начала запуска двигателя проверить, что в нижних цилиндрах масло отсутствует. В противном случае возможны гидроудар и поломка. Чтобы увеличить размер и мощность двигателя, достаточно удлинить коленчатый вал образованием нескольких рядов – звезд.

Как устроен и работает четырехтактный движок

Работа 4 тактного двигателя позволяет вращать коленчатый вал, который через кривошипно-шатунный механизм передает движение на колесный привод транспортного средства. Простейшая одноцилиндровая конструкция состоит из:

• металлического корпуса, состоящего из крышки и блока цилиндров;
• цилиндра, внутри которого вверх и вниз перемещается поршень;
• впускного и выпускного клапанов, подающих в камеру сгорания топливную смесь и отводящих отработанные газы;
• поршня, который сжимает топливную смесь, провоцируя воспламенение, а также проворачивает маховик коленчатого вала и, соответственно, колеса транспортного средства;
• свечи зажигания, подающей в цилиндр искру, поджигающую горючую смесь (на бензиновых моделях);
• системы подачи масла внутрь силового агрегата для смазки и охлаждения движущихся частей;
• контура жидкостного охлаждения, отводящего излишнее от мотора излишнее тепло.

Одноцилиндровый четырехтактный ДВС в разрезе.

Как работает четырехтактный двигатель:

1. Впуск (от 0 до 180о проворота кривошипа): поршень опускается до нижней мертвой точки (НМТ), одновременно с этим открывается впускное отверстие и в движок поступает смесь топлива и кислорода.
2. Сжатие (от 180 до 360о): поршень поднимается до верхней мертвой точки (ВМТ), сжимая находящуюся внутри топливную смесь.
3. Рабочий ход (от 360 до 540о): топливо внутри цилиндра воспламеняется от свечи зажигания (либо от температуры — на дизелях) и поршень силой получившегося взрыва снова отбрасывается вниз. Третий такт называется рабочим, потому что именно в нем поршень совершает полезную работу, передавая коленвалу, и далее — на колесный привод крутящий момент (остальные такты ДВС происходят, наоборот, за счет движения кривошипно-шатунного механизма, поэтому фактический КПД движка такого типа составляет около 40%).
4. Выпуск (от 540 до 720о проворота кривошипа): в это время открывается выпускное отверстие, и поршень снова поднимается до ВМТ, выталкивая отработанные газы в выхлопную систему.

Рабочий цикл четырехтактного бензинового двигателя.

В чем особенность дизельных силовых агрегатов

Все ДВС можно поделить на две группы по принципу смесеобразования:

1. Бензиновые (карбюраторные или инжекторные) и газовые — в которых топливо смешивается с воздухом до попадания в цилиндр.
2. Дизельные — топливо впрыскивается непосредственно в камеру сгорания.

Рабочий цикл четырехтактного двигателя на дизельных силовых агрегатах немного отличен от бензиновых. В камерах сгорания находится кислород, который нагрет до температуры, достаточной для воспламенения топлива. Перед тем, как поршень дойдет до верхней мертвой точки, в цилиндр впрыскивается жидкое дизтопливо, которое форсунки распыляют до мелких капель для более быстрой реакции с нагретым воздухом.

4 такта двигателя внутреннего сгорания на дизеле.

Многоцилиндровые модели

Чем больше цилиндров имеет четырехтактный двигатель, тем больше суммарный объем камер сгорания, поэтому силовые агрегаты на автомобилях оснащают несколькими цилиндрами. Чаще всего это число бывает четным, для обеспечения баланса установки, но встречаются и трехцилиндровые модели.

Классификация многоцилиндровых автомобильных моторов:

• Рядный — на одном коленчатом вале параллельно друг другу;
• V-образный — два ряда цилиндров на коленвале, расположенные под углом;
• VR-образный — аналогичен предыдущему, но имеет меньший угол развала (около 15о).

Рядный ДВС в разрезе.

Чтобы многоцилиндровый движок работал равномерно, такты различных цилиндров должны чередоваться в определенной последовательности и через равные промежутки времени. Примерный порядок работы четырехцилиндрового ДВС:

Порядок работы цилиндров на ВАЗ-2109.

От чего зависит мощность четырехтактного мотора

Основные параметры, оказывающие влияние на мощность силового агрегата, это:

• суммарный объем цилиндров;
• частота вращения коленчатого вала;
• пропускная способность впускных и выпускных отверстий;
• уровень сжатия топливной смеси.

Схема работы наддува турбированного мотора.

Как протекает рабочий цикл четырехтактного карбюраторного двигателя?

Рассмотрим подробно каждый такт цикла.

Такт впуска

Поршень 4 движется от в.м.т. к н.м.т. Над ним в полости цилиндра 1 создается разрежение. Впускной клапан 6 при этом открыт, цилиндр через впускную трубу 7 и карбюратор 8 сообщается с атмосферой.

Под влиянием разности давлений воздух устремляется в цилиндр. Проходя через карбюратор, воздух распыливает топливо и, смешиваясь с ним, образует горючую смесь, которая поступает в цилиндр.

Заполнение цилиндра 1 горючей смесью продолжается до прихода поршня в н.м.т. К этому времени впускной клапан закрывается.

Такт сжатия

При дальнейшем повороте коленчатого вала 10 поршень движется от н.м.т. к в.м.т. В это время впускной 6 и выпускной 3 клапаны закрыты, поэтому поршень сжимает находящуюся в цилиндре рабочую смесь.

В такте сжатия составные части рабочей смеси хорошо перемешиваются и нагреваются. В конце такта сжатия между электродами свечи 5 возникает электрическая искра, от которой рабочая смесь воспламеняется.

В процессе сгорания топлива выделяется большое количество теплоты, давление и температура газов повышаются.

Такт расширения

Оба клапана закрыты. Под давлением расширяющихся газов поршень движется от в.м.т. к н.м.т. (рисунок в) и при помощи шатуна 9 вращает коленчатый вал 10, совершая полезную работу.

Такт выпуска

Когда поршень подходит к н.м.т., открывается выпускной клапан 3 и отработавшие газы под действием избыточного давления начинают выходить из цилиндра в атмосферу через выпускную трубу 2. Далее поршень движется от н.м.т. к в.м.т. (рисунок г) и выталкивает из цилиндра отработавшие газы.

Далее рабочий цикл повторяется.

Рисунок. Рабочий цикл одноцилиндрового четырехтактного карбюраторного двигателя:а — такт впуска; б — такт сжатия; в — такт расширения; г — такт выпуска; 1 — цилиндр, 2 — выпускная труба; 3 — выпускной клапан; 4 — поршень; 5 — искровая зажигательная свеча; 6 — впускной клапан; 7 — впускная труба; 8 — карбюратор; 9 — шатун; 10 — коленчатый вал.

Первый такт — впуск.

Поршень перемещается с ВМТ в НМТ. Освобождающаяся над поршневая полость цилиндра заполняется горючей смесью через открытый впускной клапан из-за возникающего разрежения.

Горючая смесь, поступая в цилиндр, смешивается с остатками отработавших газов от предыдущего цикла, образует рабочую смесь.

В конце такта давление в цилиндре составляет 0,07—0,95 МПа, температура — 350—390 К, коэффициент наполнения цилиндра — 0,6—0,7.

Работа четырехтактного одноцилиндрового карбюраторного двигателя

а — впуск в цилиндр горючей смеси; б — сжатие горючей смеси; в — расширение газов; г- выпуск отработавших газов; 1 — коленчатый вал; 2 — распределительный вал; 3-поршень; 4 — цилиндр; 5— впускной трубопровод; 6 — карбюратор; 7— впускной клапан; 8 — свеча зажигания; 9 — выпускной клапан; 10 — выпускной трубопровод; 11-шатун; 12 — поршневой палец; 13 — поршневые кольца

Второй такт — сжатие.

Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты. Объем над поршневой полости уменьшается. Рабочая смесь сжимается. Сжатие сопровождается повышением давления и температуры. Степень сжатия регламентируется детонационной стойкостью топлива. В конце такта давление составляет 1,2—1,7 МПа, а температура — 600—700 К.

Третий такт — расширение.

В начале такта при сгорании рабочей смеси, которая ооспл а меняется от искровою разряда свечи зажигания, выделяется значительное количество теплоты, резко увеличивается температура и давление.

Вследствие давления газон поршень перемешается от ВМТ к НМТ. Газы расширяются и совершают полезную работу. В начале расширения давление газов составляет 4—6 МПа, температура — 2500—2800 К.

В конце расширения давление н цилиндре составляет 0,3—0.5 МПа, температура — 1100-1800 К.

Четвертый такт     выпуск.

Поршень перемешается oт НМТ к ВМТ Через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра в выпускной трубопровод и в окружаюшую среду, В конце выпуска давление в цилиндре составляет 0,105—0,12 МПа, а температура — 85O-120O К.

Степень очистки цилиндра от отработавших газов характеризуется коэффициентом остаточных газов (отношение массы остаточных газов к массе свежего заряда). Для современных ДВС коэффициент остаточных газов составляет 0,08—0,2, он возрастает при увеличении частоты вращения коленчатого вала.

Рабочий цикл двигателя заканчивается четвертым тактом — выпуском. При дальнейшем движении поршня цикл повторяется в той же последовательности. Коленчатый вал в течение четырех тактов поворачивается на 720°, т. с. совершает два оборота.

Где применяется

4-х тактные моторы применяются в нашей повседневной жизни очень широко. Их мощность напрямую зависит от объема и количества цилиндров. Устанавливают ДВС в автомобилях и самолетах, тракторах и тепловозах. Применяются они также на судах морского и речного флота.

На 4-х тактные силовые агрегаты обратили внимание и энергетики. Используют их для питания стационарных и аварийных электрогенераторов, установленных в местах, где линии электропередач подвести невозможно или экономически нецелесообразно

Кроме того, такие генераторы устанавливают на объектах, где отключение подачи электроэнергии невозможно (больницы, банки, воинские части и пр.).

Принцип работы

Машина с ДВС (двигателем) должна ездить, а для этого ей необходимо совершить механическое усилие. Именно его и производит двигатель, который передает вращательную силу на колеса автомобиля. Те вращаются, и транспортное средство начинает движение. Это очень примитивное объяснение, которое позволит лишь отдаленно понять, что это такое – ДВС в машине. Главная цель двигателя – преобразование бензина (или дизельного топлива) в механическое движение. Сегодня самый простой способ заставить автомобиль двигаться – это сжечь топливо внутри мотора. Именно поэтому двигатель внутреннего сгорания получил соответствующее название. Все они работают по одинаковому общему принципу, хотя есть некоторые разновидности: дизельные, с карбюраторными или инжекторными системами питания и так далее.

Итак, принцип мы поняли: топливо сгорает, высвобождает при этом большие объемы энергии, которые толкают механизмы в двигателе, что приводит к вращению коленчатого вала. Усилия затем передаются на колеса, и машина начинает движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации

Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта)

Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.
