5.3. Моменты затяжки резьбовых соединений двигателя ЗМЗ – 409.10.

Форум автомобилей ГАЗ

Наименование соединения	Кол. точек	Размер резьбы	Момент затяжки даН•м
1. Основные соединения со 100 %-ным контролем момента затяжки
Болт крепления крышки коренного подшипника	10	М12×1,25	10…11
Гайка болта шатуна	8	М10×1	6,8…7,5
Болт крепления маховика	6	М10×1,25	7,2…8,0
Болт крепления нажимного диска сцепления	6	М8	2,0…2,5
Болт крепления головки цилиндров:	предварительная затяжка	10	М14×1,5	4…6
окончательная затяжка	13…14,5
Болт крепления крышек распределительных валов	20	М8	1,9…2,3
Храповик коленчатого вала	1	М20×1,5	10,4…12,8
Болт крепления звездочек распределительных валов	2	М12×1,25	4,6…7,4
2. Прочие соединения
Свеча зажигания	4	М14×1,25	3,1…3,8
Болт крепления картера сцепления	6	М10	4,2…5,1
Болт крепления опоры вилки выключения сцепления	1	М10×1	4,2…5,1
Болт крепления усилителя картера сцепления	6	М10	2,9…3,6
Болт крепления стартера	2	М10	6,7…7,5
Гайка крепления впускной трубы	5	М10×1	2,9…3,6
Болт крепления передней крышки головки цилиндров	2	М8	2,2…2,7
Болт крепления шкива водяного насоса	3	М8	2,2…2,7
Болт крепления водяного насоса к крышке цепи	1	М8	2,2…2,7
Гайка крепления выпускного коллектора	3	М8	2,2…2,7
Гайка крепления ресивера	5	М8×1	1,9…2,3
Гайка крепления верхнего и нижнего кронштейнов генератора	2	М8	1,2…1,8
Болт крепления масляного картера (при обеспечении герметичности допускается до 0,6)	11	М8	1,2…1,8
Болт крепления крышки клапанов (при обеспечении герметичности допускается до 0,3)	8	М8	0,6…1,2
Болт крепления сальникодержателя	6	М6	1,2…1,8
Болт топливной системы	2	М6	0,5…0,8
Болт индуктивных датчиков	3	М6	0,5…0,8
Болт хомута регулятора х.х.	1	М6	0,5…0,8

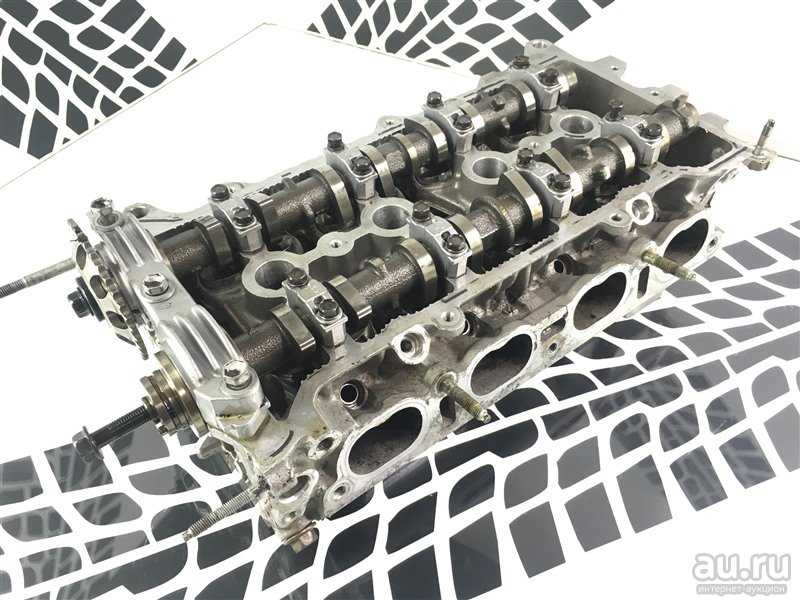

Замена Прокладки Головки Блока Цилиндров Змз 402

замена накладки на головублок цилиндров в двигателе автомобиля Здесь вы смотрите на «кучу» железа, собранную в один абсолютно необходимый, удачный и красивый механизм. современный автомобиль.

Смотри и думай. верхняя часть линии, полет человеческого гения и. может быть, внезапно в конечном итоге ехать через тонкую полосу железа или асбеста. И его зовут прокладка головки цилиндры

И это абсолютно не лишне знать это для всех, мы подчеркиваем, для каждого владельца автомобиля знаки, которые являются заменапрокладки блока цилиндров. Даже если вы не собираетесь делать ремонт самостоятельно, вам необходимо понять, какие могут быть последствия для двигателя. замена прокладки головки блок

Что такое и почему там прокладка ГБЦ

Прокладка головки цилиндры

предназначен для герметизации стыкаблок цилиндров и головка цилиндра.

Пожалуйста, не смущайтесь, хотя это звучит почти одинаково. Прокладка головки блока цилиндров и прокладка крышки головки

блокцилиндры, который сделан из резины. На самом деле, прокладка головки блока цилиндров 3 в 1, потому что она сама герметизирует три системы двигателя: охлаждение (каналы), масло (каналы) и распределение газа (полости) цилиндры) Соответственно требования к качеству прокладки

Головка цилиндров увеличена.

Не забудьте и попытайтесь сэкономить при ремонте ГБЦ или блок цилиндров. UAZ. Замена УАЗ, прокладка ГБЦ. Прокладка является одноразовой частью для любого ремонта двигателя. заменапрокладки голова к новому. требуется.Типы прокладок ГБЦ:

Нет асбеста. их характерная особенность: низкая усадка и высокая воспроизводимость материала.
асбест. практически обладают свойствами, близкими к асбестовым прокладкам по характеристикам: эластичность, теплостойкость и эластичность. В основном используется в качестве ремонтных комплектов.
металл. считаются лучшими и наиболее эффективными. С помощью металлической прокладки наиболее равномерное распределение удельного поверхностного давления происходит на стыке по всей плоскости головки цилиндра и блок .

WGC охлаждающая жидкость насквозь дефектная прокладка;

белый цвет дыма из выхлопных газов постоянно (не во время прогрева) является признаком попадания охлаждающей жидкости в цилиндр (ы);
при проверке расширительного бака или на поверхности жидкости в радиаторе видны масляные пятна. наоборот, это означает, что масло попадает в систему охлаждения через неисправную прокладку;
о попадании в систему охлаждения через выпускную прокладку головки цилиндров, скажем, пузырьков в радиаторе или расширительном бачке.

Вышеуказанные методы диагностики не обязательно являются доказательством неисправности. прокладки. UAZ. Замена прокладки ГБЦ УАЗ. Но обычно это типичные признаки того, что нужно заменанакладки на головублок . Как мы не хотели бы думать иначе.

Особенности замены прокладки Крышка цилиндра

Учитывая все текущие нюансы технологии, связанные с функциями двигателя, наберите прокладки

или монтаж болта, есть общие правила. Правила, которые являются универсальными при их заменепрокладки Головка блока цилиндров на любой машине.

Мы не будем утомлять вас подробным описанием того, какой болт и в каком направлении поворачивать. Все «хитрости» замены прокладки описано в руководстве специально для вашего типа двигателя. Продолжайте читать перед ремонтом.

И, самое главное, вам нужно постараться удовлетворить все требования производителя по сборке и разборке головки блока цилиндры

Разборка начинается с маркера в руке. Отключая все установленное, особенно конвейеры, не ленитесь и не полагайтесь на память, все проверяйте. На нашем сайте вы можете получить подробную информацию о ремонте УАЗ 3163 (Патриот) Замена прокладки ГБЦ. Это будет легче собрать.
При покупке прокладки головки блока цилиндров для замены убедитесь, что ее свойства рассчитаны на точный момент, который производитель двигателя назначает для затягивания болтов головки блока цилиндров;
Прежде чем откручивать крепежные болты, аккуратно удалите смазку. Вырыв ключа из гнезда грозит: травмой или поломкой шпинделя болта, а затем не обойтись без сверления;
мы начинаем откручивать крепежные болты от середины на 0,5 или 1 оборот каждый. Это сделано для снятия напряжения;
После того, как вы сняли головку цилиндров и заменили прокладку, мы переходим к обратной процедуре. Установка головкиблок должны проходить строго вдоль направляющих втулок или вдоль специальных канавок для выравнивания;
затяжек болты головки цилиндров Производится только с использованием динамометрического ключа по схеме, указанной производителем в руководстве, и строго по параметрам крутящего момента.

Сборка и установка зажигания двигатель 4216

Регулировку теплового зазора, на клапанах, нужно производить на холодном (15-20°С) двигателе. Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) – 0,30–0,35 мм. Для всех остальных клапанов – 0,35–0,40 мм. Так утверждает производитель, но практика показывает, что можно ставить одинаково на всех особой разницы нет. Снимаем крышку головки блока цилиндров.

Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди) до совмещения второй (по часовой стрелке) метки на шкиве-демпфере со штифтом крышки распределительных шестерен (поршень первого цилиндра должен быть в ВМТ такта сжатия – оба клапана закрыты). Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот.

Установочная метка на шкиве-демпфере коленчатого вала:

1 – штифт на крышке распределительных шестерен; 2 – метка на шкиве-демпфере для установки ВМТ.

Набором щупов проверяем зазоры в приводе клапанов первого цилиндра. При необходимости, ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1–2–4–3 Устанавливаем крышку головки блока цилиндров, с прокладкой, обратно на место.

Виды прокладок ГБЦ

Производители автомобильных двигателей используют следующие варианты уплотнительных элементов:

Асбестовые. Изделия характеризуют высокая термостойкость, достаточная эластичность и упругость. Как правило, входят в наборы ремонтных комплектов.
На без асбестовой основе. Менее практичны, чем приведенные выше – небольшой коэффициент усадки, ограниченный срок службы.
Металлические. По праву считают лучшим вариантом уплотнителя. Он обеспечивает максимально равномерное распределение давления по периметру и прилегание стыкуемых плоскостей.

Это интересно: Периодичность замены масла в двигателе – определяем сроки и учимся менять самостоятельно

Необходимые инструменты

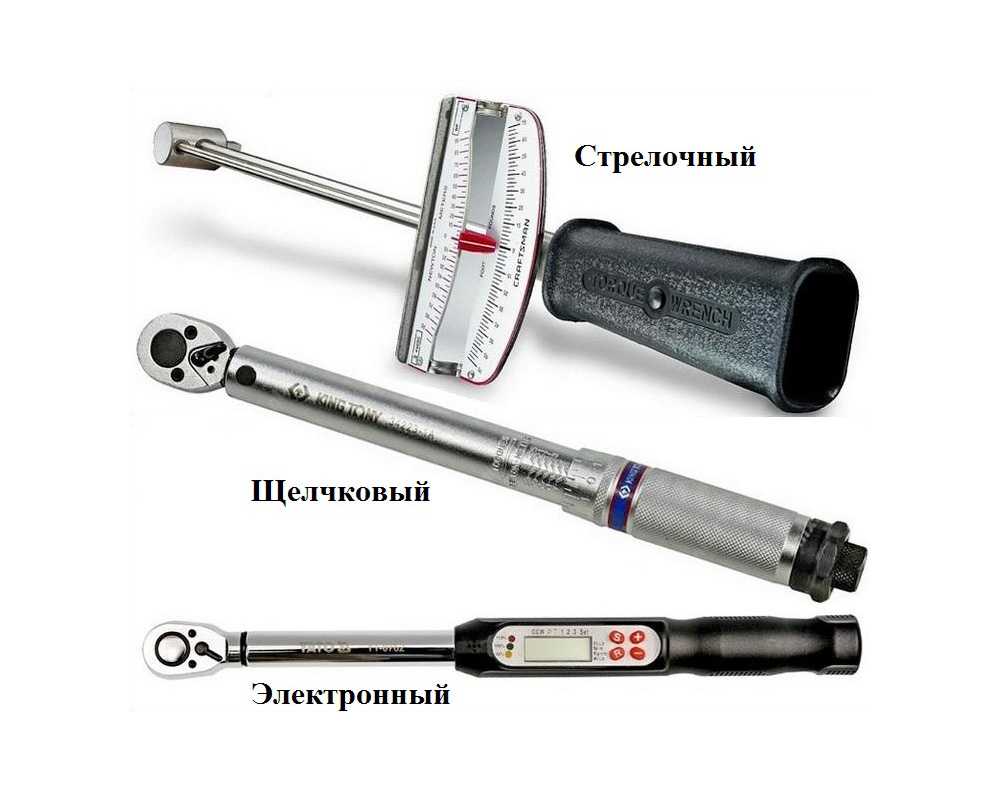

Разновидности динамометрических ключей

Для вкручивания болтов потребуется динамометрический ключ, подходящие головки для него и моторное масло. Подробнее следует остановиться на выборе инструмента. Он бывает трех типов:

Щелчковый или трещетка. Наиболее популярная разновидность среди автолюбителей. В зависимости от варианта – любительский или профессиональный – варьируется погрешность: от 3 до 5%. Болты с его помощью можно зафиксировать с усилием от 40 до 360 Нм.
Стрелочный. Самый доступный из всех вариант. Он прост в эксплуатации, но погрешность измерения составляет минимум 10%, поэтому его не рекомендуется использовать для креплений ГБЦ. Максимальное усилие затяжки составляет 280 Нм.
Электронный. Погрешность измерений минимальна, надежность высокая, сила затяжки определяется в пределах от 20 до 350 Нм. Контролировать момент просто благодаря звуковому и световому сигналам. Единственный его недостаток – высокая цена.

Неисправности двигателя УМЗ 4216

Ресурс мотора 4216, заявленный заводом-изготовителем – 250 тыс. км, но нередко движки выходят из строя раньше положенного срока. Часто возникающие проблемы ДВС:

подтекание моторного масла;
повышенный угар масла через поршневые кольца:
стук клапанов, который порой трудно устранить;
перегрев;
отказ различных датчиков.

Различные поломки преждевременно могут возникать по разным причинам:

водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
не соблюдаются нормы технического обслуживания;
автомобиль эксплуатируется в тяжелых дорожных условиях.

К сожалению, в двигателях УМЗ нередко встречается брак, но от этого не застрахованы и моторы ЗМЗ. Если двигатель 4216 троит (дергается), причиной неисправности может быть как сам двигатель, так и поломки в ЭСУД. Чтобы определить причину возникновения дефекта, необходимо провести диагностику ДВС.

Увеличился расход топлива, понизилась мощность и часто троит

При одновременном появлении неисправностей, связанных с снижением мощности двигателя, повышением расхода топлива и не сбалансированной работой двигателя следует в первую очередь искать причину в правильной работе газораспределительного механизма, которая на моторе УМЗ очень чувствительна к тепловым зазорам клапанов. Владельцу необходимо вспомнить на каком пробеге выполнялся технический регламент регулировки тепловых зазоров клапанов и именно на пробеге, а не зимой или летом. Регулировка зазоров на двигателе УМЗ выполняется согласно инструкции завода изготовителя и периодичность ее рекомендуется проводить каждые 10 тыс. км пробега.

Более подробно о регулировке

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

Гайки крепления головки блока затянуть в два этапа:

1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

2-й этап — 83–90 Нм (8,3–9,0 кгс·м).

Замена седел клапанов

При прогаре седел и их разрушении, а также если сильно утоплены в
тело головки («просажены») или подвергались неоднократной зенковке требуется их
замена. Замена седел производится на фрезерном станке. Дефектное седло растачивается фрезой и удаляется из гнезда. Затем головку, согласно технологии, помещают в термопечь и нагревают до 120-150 градусов. Заготовки седел в виде колец помещают в жидкий азот для снижения их температуры до минус 40 град. Щипцами укладывают охлажденные кольца будущих седел в гнезда и легким постукиванием запрессовывают в тело головки. Дальнейшие операции по обработке фасок седел выполняются на специальном фрезерном станке или вручную набором фрез.

Неисправности двигателя УМЗ 4216

подтекание моторного масла;
повышенный угар масла через поршневые кольца:
стук клапанов, который порой трудно устранить;
перегрев;
отказ различных датчиков.

Различные поломки преждевременно могут возникать по разным причинам:

водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
не соблюдаются нормы технического обслуживания;
автомобиль эксплуатируется в тяжелых дорожных условиях.

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

комплект накидных ключей;
свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
емкость для сбора отработанной жидкости;
две отвертки — с крестовым и плоским наконечником;
чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

повторная протяжка гбц

Разборка двигателя И снова здравствуйте:) Однако меня частенько спрашивают- “нужна ли повторная протяжка гбц?”. Есть много кто, которые считают, что поставил головку, затянул и не трогай ее больше.

В процессе своей довольно таки долгой работы мотористом, а это уже больше чем четверть века, я на своём опыте убедился, что если поленишься протянуть головку через время положенное для протяжки ея, то ещё через некоторое время, а это в большой части зависит от манеры езды водителя и расстояния одномоментно пройденной, придётся снимать.

Обычно прокладка сгорает в течение года, аи если человек едет на большое расстояние, то и через месяц. Поэтому мой совет таков: нельзя ехать далеко с непротянутой головкой, а иначе вам придется ее снимать в дороге. Но знаете, я заметил, если техника пришла прямо с завода, то через положенный для протяжки пробег, головки редко ослабевают. Возможно, что материал прокладки, который там ставят другой.

Так через сколько нужно протягивать головку цилиндров? В среднем через тысячу км. пробега. Так написано в инструкции и это подтверждается практикой. В инструкции по т.о. также написано, что через десять тысяч нужно ещё раз протянуть или проверить протяжку головки.

Ну в большинстве случаев хватало одной протяжки. Но редко конечно, но были случаи, что когда сгорела прокладка, то головка была слабой даже после одной протяжки. По моему это все зависит от материала прокладки гбц, Которая сильно усаживается, а которая и совсем не проседает.

Физика сего явления, а именно ослабления протяжки головки очевидна. Обычно головки цилиндров алюминиевые, а болты или шпильки крепления ещё стальные. При нагреве же у алюминия коэффициент расширения больше чем у стали и когда движок нагревается, то головка расширяясь сдавливает прокладку как прессом, а когда остывает, то отпускает ещё и прокладка уже сдавлена, а болты есессно ослабляются.

Есть правило: нельзя протягивать горячий двигатель, только холодный. Скажу вам список движков, которые нужно протягивать из своего опыта, с которыми я имел дело, а именно: змз405,406,409. движки Змз-402, УАЗ 417,421. Двигатели змз 511,512,523, зил-130, Урал.

Про другие не скажу, но обычно вазовские головки редко просаживаются. Про иномарки тоже не могу ничего сказать, потому что перебирал их мало, а п***ть попусту не хочу. На этом пока все.

Нет еще не все. Чтобы не мучится с повторной протяжкой головки, при этом приходится разбирать чуть ли не половину движка, для того чтобы убедится, что она не прослабла, а иной так и бывает. Зависит от материала прокладки. Сразу и не угадаешь.

Для того чтобы не протягивать повторно головки, можно поставить металлопакет. Про то, можно почитать тут. И хотя я писал про Уаз-патриот, это может относится ко многим движкам. Удачи друзья!

Как снять головку с двигателя 4213 на буханке

Снял вал с коромыслами, отвернул 10 гаек крепления головки, отсоеденил трубу от коллектора, снял карбюратор. Корпус термостата и водяной насос не снимал, они вроде не должны мешать «отдиранию» головки. Головка не шевелится. Посоветуйте пожалуйста, как ее снять!

Для начала обстучи по кругу дер. молотком.

Для начала обстучи по кругу дер. молотком.

Или молотком через деревяшку. Только бей возле блока.

этим летом тоже немного помучился. рубил топором ,ставил между головкой и блоком и по нему бил молотком аккуратно .

в итоге в чем причина : когда снял голову 4ая шпилька была вся ржавая ,и не давала голове сниматься видно предыдущий хозяин когда то заливал воду при пробитой прокладке , попробуй пролей в шпильки керосинчиком или вэдэшкой пускай отпарятся,

Поставил домкрат на раму и приподнял двигатель за выпускной коллектор, оставил так на ночь.

На следующий день головка со стороны коллектора поднялась на 1 мм над блоком.

https://i062.radikal.ru/0910/d7/c95ab6493098t.jpg (https://radikal.ru/F/i062.radikal.ru/0910/d7/c95ab6493098.jpg.html) Почему одни клапана светлее, другие темнее?

https://i039.radikal.ru/0910/34/77f4cf047b5et.jpg (https://radikal.ru/F/i039.radikal.ru/0910/34/77f4cf047b5e.jpg.html) Блок, ниже фрагменты

https://i075.radikal.ru/0910/b3/62a50868b817t.jpg (https://radikal.ru/F/i075.radikal.ru/0910/b3/62a50868b817.jpg.html) Та шпилька, которая мешала снятию. Ее заменить?

https://s44.radikal.ru/i103/0910/d4/4ed21e15605ct.jpg (https://radikal.ru/F/s44.radikal.ru/i103/0910/d4/4ed21e15605c.jpg.html) Зеркало цилиндра. Диаметр не замерял, рукой на ощупь чувствуется небольшой выступ в верхней части цилиндра. Кольца пока менять не буду? Пробег 70 т.к. Все водяные каналы забиты — видимо результат применения гермерика. Шпильки крепления приемной трубы коллектора все проржавлены. Одну вывернул с нагревом, другая сломалась — буду высверливать. Шпильки соединяющие впускной и выпускной коллекторы не многим лучше. Их тоже буду менять. Вопрос — они должны быть из специальной стали или обычные?

Еще спрошу. Под клапанной крышкой очень много черной масляной грязи. Кольца пропускают картерные газы? Но масло не много расходовал. Сейчас точно не помню (лет пять на машине не ездил) на сколько снижался уровень по щупу, но доливать от замены до замены (10 т.к.) не приходилось. С чего бы ей там набраться?

Вобще, глядя на фотки, я бы этот движек капиталил. Башку всеравно уже снял. Грязи в нем — картошку сажать можно. Промыть каналы без разборки не удастся. Если еще и в гильзах изъяны нащупываюстя — стоит ли тянуть?

Да, и раз уж снял голову, не поленись рассухарить клапана, посмотреть фаски седел и постели. Они и с завода то не особо качественные. Перефаскуешь седла, притрешь клапана — двигатель не узнаешь.

Перефаскуешь седла, притрешь клапана — Притрешь клапана-понятно, а перефаскуешь — это как выразить, когда в сервис головку буду сдавать. Я ее фрезеровать на 3,5 мм собираюсь всвязи с переходом на газ, колпачки сменить, клапана проверить- если надо заменить.

Фасковка клапанных седел — нанесение на кромку седла 3 фасок под22,5, 45 и 67,5 градуса соответственно. С завода обычно приходят седла с одной фаской 45 градусов. Проблема в том, что такая фаска быстро расклепывается и клапан перестает герметично закрываться. Система с тремя фасками работает гораздо дольше и герметичнее.
