Мотор-генератор своими руками (опыты, видео, принцип работы)

Виды и описание асинхронного двигателя

Существует два вида моторов:

1. Короткозамкнутый ротор. Он включает в себя статор (недвижимый элемент) и ротор (вращающийся элемент), движущийся за счет работы подшипников, прикрепленных к двум щиткам мотора. Сердечники изготовлены из стали, а также они изолированы друг от друга. По пазам статорного сердечника расположен изолированный провод, а по пазам роторного устанавливается стержневая обмотка либо льется растопленный алюминий. Специальные кольца-перемычки играют роль замыкающего элемента роторной обмотки. Самостоятельные разработки преобразовывают механические движения мотора и создают электроэнергию переменного напряжения. Их преимущество – нет в наличии коллекторно-щелочного механизма, что делает их более надежными и долговечными.
2. Фазный ротор – дорогой прибор, требующий специализированного сервиса. Состав такой же, как и у ротора с коротким замыканием. Единственное исключение роторная и статорная обмотка сердечника выполнена из заизолированного провода, а ее концы подсоединяют к кольцам, прикрепленным к валу. По ним проходят специальные щетки, которые объединяют провода с регулировочным либо пусковым реостатом. Из-за низкого уровня надежности его используют лишь для тех отраслей производства, для которых он предназначен.

Особенности самодельных генераторов

Главная особенность, из-за которой многие пользователи всевозможных гаджетов решаются на подобную «самоделку» – возможность довести генератор до мощности, которой хватит не только на то, чтобы подзарядить мобильник, но и на снабжение ноутбука, телевизора и даже самодельной мини-морозилки, не говоря о десятке светодиодных ламп. Как правило, выбирается вариант устройства с наибольшей отдачей на выходе и наименьшими прилагаемыми усилиями.

Чтобы изготовить такое устройство, пользователь должен обладать следующими познаниями.

• Разбираться в электросхемах, уметь их читать. По одной из них и собирается подобное устройство.
• Иметь представление о том, как работает электрогенератор. В основе его работы лежит закон Фарадея: число магнитных линий постоянного магнита, пронизывающего контур, должно меняться, иначе электричество вырабатываться не будет.
• Обладать навыками электромонтажных и слесарных работ, уметь обращаться с электроинструментами. Раньше, в советское время, обязательной частью образовательной программы являлась не только физика, но и сопромат (раздел науки о сопротивлении материалов). Дело в том, что неправильно выбранные элементы несущих конструкций, соединённые между собой не так, как это требуется, при активной нагрузке быстро деформируются.

Устройство

Конструктивно генератор постоянного тока не так и сложен. Он – тот же двигатель, только работает иначе. Преобразует механическую энергию в электрическую, а не наоборот.

Рассматривая его снаружи и изнутри, можно выделить следующие детали:

• Чугунный или стальной корпус;
• Статор;
• Катушки возбуждения;
• Якорь;
• Обмотка самовозбуждения;
• Коллектор;
• Медно-графитные щетки

Принцип действия генератора постоянного тока основан на том, что когда в магнитном поле движутся проводники, то в нем генерируется разнонаправленная ЭДС, величину и направление которого можно контролировать и изменять. Это происходит при вращении якоря. С помощью коллектора на выходе образуется постоянный ток.

Подготовка материалов и сборка генератора своими руками

Перед началом сборки генератора нужно подготовить все необходимые материалы и детали. В первую очередь понадобится электродвигатель, который может быть изготовлен своими силами. Однако это очень трудоемкий процесс, поэтому в целях экономии времени, нужный агрегат рекомендуется снять со старого нерабочего оборудования. Лучше всего подходят двигатели от стиральных машинок и водяных насосов. Статор должен быть в сборе, с готовой обмоткой. Для выравнивания выходного тока может понадобиться выпрямитель или трансформатор. Также, нужно подготовить электрический провод, а также изоленту.

Перед тем как сделать из электродвигателя генератор, необходимо рассчитать мощность будущего устройства. С этой целью двигатель включается в сеть для определения скорости вращения с помощью тахометра. К полученному результату прибавляется 10%. Эта прибавка является компенсаторной величиной, предупреждающей излишний нагрев двигателя во время работы. Конденсаторы выбираются в соответствии с запланированной мощностью генератора с помощью специальной таблицы.

В связи с выработкой агрегатом электрического тока, необходимо обязательно выполнить его заземление. Из-за отсутствия заземления и некачественной изоляции, генератор не только быстро выйдет из строя, но и станет опасным для жизни людей. Сама сборка не представляет особой сложности. К готовому двигателю по очереди подключаются конденсаторы, в соответствии со схемой. В результате получается генератор переменного тока 220В своими руками малой мощности, достаточный для снабжения электричеством болгарки, электродрели, циркулярной пилы и другого аналогичного оборудования.

В процессе эксплуатации готового устройства необходимо учитывать следующие особенности:

• Требуется постоянно контролировать температуру двигателя во избежание перегрева.
• В процессе эксплуатации наблюдается снижение КПД генератора в зависимости от продолжительности его работы. Поэтому периодически агрегату необходимы перерывы, чтобы его температура снизилась до 40-45 градусов.
• При отсутствии автоматического контроля, эту процедуру нужно периодически выполнять самостоятельно с использованием, амперметра, вольтметра и других измерительных приборов.

Большое значение имеет правильный выбор оборудования, расчет его основных показателей и технических характеристик. Желательно наличие чертежей и схем, существенно облегчающих сборку генераторного устройства.

Электрические схемы подключения

На практике используются все распространенные способы соединения обмоток статора асинхронного двигателя. Выбирая одну из них создают различные условия для работы оборудования и вырабатывают напряжение определённых значений.

Схемы звезды

Популярный вариант подключения конденсаторов

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Схема асинхронного генератора с подключением конденсаторов к двум обмоткам

Этот вариант довольно популярен. Он позволяет питать от двух обмоток три группы потребителей:

• две напряжением 220 вольт;
• одну — 380.

Рабочий и пусковой конденсаторы подключаются в схему отдельными выключателями.

На основе этой же схемы можно создать самодельный генератор с подключением конденсаторов к одной обмотке асинхронного двигателя.

Схема треугольника

При сборке обмоток статора по схеме звезды генератор будет выдавать трехфазное напряжение 380 вольт. Если осуществить их переключение на треугольник, то — 220.

Приведенные выше на картинках три схемы являются базовыми, но не единственными. На их основе могут создаваться другие способы подключения.

Генератор на постоянных магнитах

Известен ещё один способ обустройства бытовых генераторов, состоящий в использовании при изготовлении мощных постоянных магнитов и ряда дополнительных приспособлений (в некоторых средствах массовой информации их ещё называют «вечными»).

Принцип работы такого источника энергии на магнитах состоит во взаимодействии эм полей, создаваемых постоянными магнитными заготовками, жёстко закреплёнными на статорной и роторной части устройства (смотрите рисунок ниже).

Основное преимущество таких двигателей, выполняющих функцию генератора, – отсутствие потребности в источнике внешней энергии или в топливе. Однако и в данном случае не обходится без  недостатков, проявляющихся, в первую очередь, в том, что сильные магнитные поля могут негативно сказываться на здоровье обслуживающего персонала.

С учётом этого недостатка во всех остальных ситуациях такой электромотор широко применяется в различных приводных узлах, нередко устанавливаемых на промышленном оборудовании. В качестве примера может быть приведён известный среди специалистов генератор, под обозначением «г 303».

В заключение обзора самодельных генераторов следует заметить, что для переделки их из асинхронных двигателей может потребоваться целый комплект специального съёмного инструмента, по своему составу напоминающий автомобильное оборудование.

Делаем генератор для ветряка

Для того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Его максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

• Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
• Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
• Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Способ 3

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

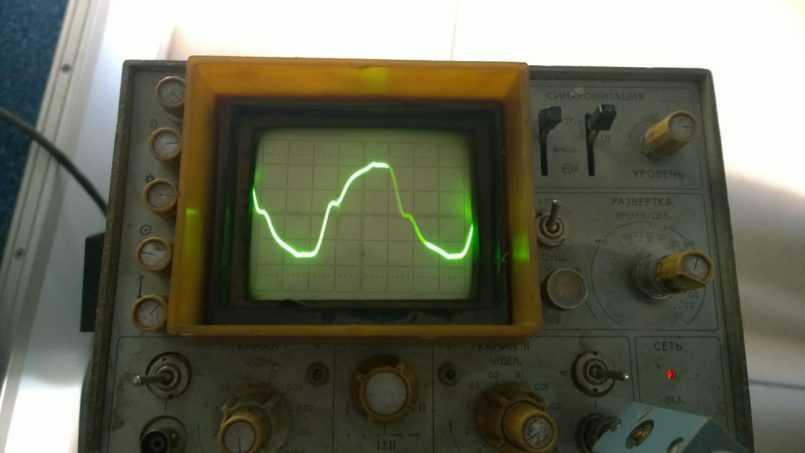

Тестирование

Вырабатываемый генератором, сделанным из коллекторного двигателя, ток подается на аккумулятор. Он соединен с контроллером заряда и модулем. За счет использования инвертора постоянного напряжения из сети он преобразует его в переменное для питания бытовых приборов. Чтобы узнать, дает ли ваше изделие необходимые 220 вольт и 50 герц, надо провести испытание.

Вам необходимы:

1. аккумулятор;
2. выпрямитель;
3. контроллер;
4. тестер.

Прозвонив ампервольтметром выводы обмотки мотора, найдите два действующих после переделки. Старые отрежьте.

Найденные контакты через выпрямитель соедините с контроллером. А последний — с клеммами аккумулятора.

Подсоедините дрель к ротору переходником и включите ее на 1000 оборотов. На входе аккумулятора замерьте тестером напряжение. Если все сделано и собрано правильно, оно будет искомым — 220 Вольт.

Видео — работа под нагрузкой

Возьму на себя смелость заявить, что даже данный конкретный двигатель возможно использовать в качестве ветрогенератора способного вырабатывать электрический ток в достаточном количестве для зарядки одного аккумулятора ААА напряжением 1,2 В и ёмкостью до 1000 мА включительно

Прошу обратить внимание на то фото, которое показывает монтаж шестерён на основании. На правую сторону большого зубчатого колеса так и «проситься» установка ещё одного моторчика

Кинематическая схема будет такой: одно ведущее колесо вращает два ведомых. Возможности удваиваются, реальным становиться собрать повышающий преобразователь и заряжать даже аккумуляторы мобильных телефонов. Вопросами добычи электричества занимался Babay.

Форум по обсуждению материала ГЕНЕРАТОР ИЗ ДВИГАТЕЛЯ СВОИМИ РУКАМИ

Источник

Область применения

Генератор переменного тока — многофункциональный аппарат, благодаря которому энергию можно передавать на большие расстояния и при этом быстро ее перераспределять. Кроме того, она превращается в световую, тепловую, механическую и другую энергию по инструкции. Прост в изготовлении. Поэтому область их применения обширна. Сегодня используются такие устройства везде: как в промышленности, так и в условиях быта. Ими оснащается мощный мотор.

К примеру, электро и ветрогенератор будет полезен в то время, когда будет отключена сеть вольт, произойдет авария на электростанции, нужна будет дополнительная энергия в двигателе.

Бензиновый и магнитный генератор, благодаря небольшому весу и компактности, можно транспортировать и использовать в сельском хозяйстве, на даче, в лесу. Он послужит оборудованием быстрого реагирования и поможет создать аварийное освещение.

Область применения

От электродвигателя к электрогенератору

Человеческая жизнь сегодня немыслима без электричества. Поэтому электростанции строятся везде, где энергия воды, ветра и атомных ядер превращается в электричество. Он стал универсальным, потому что он может быть преобразован в энергию движения, тепла и света. Это стало причиной массового распространения электродвигателей. Электрогенераторы менее популярны, потому что государство поставляет электроэнергию централизованно. Но иногда случается, что электричества нет и нет способа его получить. В этом случае вам поможет асинхронный двигатель-генератор.

Мы уже упоминали, что электрический генератор и двигатель конструктивно похожи друг на друга. Возникает вопрос: можно ли использовать это чудо техники в качестве источника механической и электрической энергии? Оказывается, что вы можете. И мы расскажем вам, как преобразовать двигатель в источник питания своими руками.

Смысл изменения

Если вам нужен генератор энергии, зачем оставлять двигатель, если вы можете купить новое оборудование? Однако качественная электротехника не из дешевых. И если у вас есть мотор, который в данный момент не используется, почему бы не поработать с ним хорошо? Благодаря простым манипуляциям и с минимальными затратами, вы получите отличный источник электричества, который может питать ваши устройства с активной нагрузкой. К ним относятся компьютерная инженерия, электроника и радиотехника, обычные лампы, радиаторы и сварочные конвертеры.

Но экономия не единственный плюс. Преимущества электрогенератора, построенного из асинхронного электродвигателя:

• Конструкция проще, чем синхронный аналог;
• Максимальная защита внутренних органов от влаги и пыли;
• Высокая устойчивость к перегрузкам и коротким замыканиям;
• Почти нет нелинейных искажений;
• Чистый коэффициент (значение, выражающее неравномерность вращения ротора) не более 2%;
• Обмотки статичны во время работы, поэтому они не изнашиваются в течение длительного времени, что увеличивает срок службы;
• Генерируемое электричество сразу же имеет напряжение 220 В или 380 В, в зависимости от двигателя, который вы решите повторить: однофазный или трехфазный. Это означает, что потребители тока могут быть напрямую подключены к генератору без инверторов.

Даже если генератор не способен полностью удовлетворить ваши потребности, его можно использовать вместе с централизованным источником питания. В этом случае мы снова говорим о сохранении: вам придется платить меньше. Выгода будет выражена в разнице, полученной вычитанием произведенной электроэнергии из количества потребленной электроэнергии.

Что вам нужно для изменения?

Чтобы создать генератор из асинхронного двигателя своими руками, вы должны сначала понять, что мешает преобразованию электричества из механической энергии. Напомним, что для создания индукционного тока необходимо иметь магнитное поле, которое меняется со временем. Когда устройство находится в режиме двигателя, оно создается как в статоре, так и в роторе благодаря питанию от сети. Однако, если вы переведете технику в режим генератора, то окажется, что магнитного поля вообще нет. Откуда он?

После запуска устройства в режиме двигателя ротор сохраняет остаточную намагниченность. Именно принудительное вращение вызывает индукционный ток в статоре. Чтобы магнитное поле оставалось, вам необходимо установить конденсаторы с емкостным током. Он будет поддерживать намагничивание благодаря самовозбуждению.

Мы нашли вопрос, откуда появилось первоначальное магнитное поле. Но как привести ротор в движение? Конечно, если вы разворачиваете его своими руками, вы можете привести в действие маленькую лампочку. Но результат не может вас удовлетворить. Идеальное решение — превратить двигатель в ветрогенератор или ветротурбину.

Так называемое устройство, которое преобразует кинетическую энергию ветра в механическую, а затем в электрическую. Ветровые турбины оснащены лопастями, которые приводятся в движение во время ветра. Они могут вращаться как вертикально, так и горизонтально.

С чего начать и что потребуется?

Для того, чтобы собрать небольшой асинхронный генератор своими руками, потребуются такие конструктивные детали:

1. Двигатель – его можно сделать самостоятельно, но это достаточно длительный и трудоемкий, поэтому лучше сэкономить время и взять двигателя из старых нерабочих бытовых приборов. Хорошо подходят двигателя от стиральной машинки и дренажных насосов.
2. Статор – лучше брать готовый вариант, где уже будет находиться обмотка.
3. Провода электрические, а также изолента.
4. Трансформатор или выпрямитель – нужен в том случае, когда получаемая на выходе электроэнергия имеет различную мощность.

Итак, приступим к работе, предварительно выполнив несколько подготовительных манипуляций, позволяющих произвести расчет мощности будущего генератора:

1. Подключаем двигатель в сеть, чтобы определить скорость вращения. Для этого нужно воспользоваться специальным прибором – тахометром.
2. Записываем полученную величину и прибавляем к ней 10%, так называемая компенсаторная величина, которая позволит исключить перенагрев двигателя в процессе работы.
3. Подбираем конденсаторы, учитывая необходимую мощность. Для удобства величины можно взять из таблицы, расположенной ниже.

Поскольку электрогенератор продуцирует электричество, нужно позаботиться о его заземлении. Отсутствие заземления и плохая изоляция может стать причиной не только быстрого износа прибора, но и представлять опасность для жизни.

Сам процесс сборки крайне прост: к двигателю поочередно подсоединяем конденсаторы, руководствуясь указанной схемой. В схеме отображена поочередность подключения, при этом емкость каждого последующего конденсатора аналогична предыдущему.

Это все, что нужно для получения маломощного генератора, способного снабжать электричеством электропилу, болгарку или циркулярку.

Этот вариант создания генератора самый простой и удобный, но имеет свои нюансы:

Во-первых, придется постоянно следить за температурой двигателя, не давая ему перегреваться.
Во-вторых, если КПД будет снижаться прямопропорционально продолжительности работы – это норма

Поэтому время от времени генератору нужно давать отдыхать, снижая его температуру до 40-45°С.
В-третьих, отсутствие автоматики заставит пользователя самостоятельно контролировать все процессы, периодически подсоединяя измерительные приборы к генератору (вольтметр, амперметр и тахометр).
Перед сборкой важно подобрать правильное оборудование, рассчитав его основные показатели и характеристики. Чертеж и схема значительно облегчат процесс работы.
Генератор на дровах или ветряной можно собрать подобным образом, однако для получения нужного напряжения на выходе потребуется достаточное количество энергоресурса.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
2. Прочный пластик (два диска диаметром 60 см).
3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
4. Для основы – ступица автомобильная.
5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

1. Лобзик.
2. Болгарка.
3. Дрель.
4. Отвёртка.
5. Ключи.
6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» — «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» — «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 — 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

• На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
• Над ним закрепляется гайками ступица.
• В ступице 4 шпильки. На них закручивается генератор.
• Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
• На вторую пластину ротора закрепляется лопастная турбина.
• От статора провода клеммами подключаются на регулятор напряжения.

Принцип работы генератора

Принцип обратимости основан на работе такого генератора: «любая электрическая система, которая преобразует электрическую энергию в механическую энергию, может выполнять обратный процесс». Применяется принцип работы генераторов, вращение ротора вызывает ЭДС и появление электрического тока в обмотках статора.

Исходя из этой теории, очевидно, что асинхронный электродвигатель может быть преобразован в электрический генератор. Чтобы провести сознательную реконструкцию, необходимо понять, как происходит процесс генерации и что для этого требуется. Все двигатели переменного тока считаются асинхронными. Поле статора слегка перемещается в магнитном поле ротора, вытягивая его в направлении вращения.

Чтобы добиться обратного процесса генерации, поле ротора должно перемещать магнитное поле статора, предпочтительно вращаясь в противоположном направлении. Они достигают этого путем включения блока питания, большого конденсатора и группы конденсаторов для увеличения емкости. Установка конденсатора заряжена, накапливая магнитную энергию (компонент пассивного переменного тока). Заряд конденсатора в фазе противоположен источнику тока электродвигателя, поэтому вращение ротора начинает замедляться, обмотка статора генерирует ток.

Устройство

Конструктивно генератор постоянного тока не так и сложен. Он – тот же двигатель, только работает иначе. Преобразует механическую энергию в электрическую, а не наоборот.

Рассматривая его снаружи и изнутри, можно выделить следующие детали:

• Чугунный или стальной корпус;
• Статор;
• Катушки возбуждения;
• Якорь;
• Обмотка самовозбуждения;
• Коллектор;
• Медно-графитные щетки

Принцип действия генератора постоянного тока основан на том, что когда в магнитном поле движутся проводники, то в нем генерируется разнонаправленная ЭДС, величину и направление которого можно контролировать и изменять. Это происходит при вращении якоря. С помощью коллектора на выходе образуется постоянный ток.

Организация приводной части

В бытовых условиях в качестве механического привода, как правило, используются типовые бензогенераторы, с которых момент вращения передаётся непосредственно на рабочий вал. Основная проблема при таком подключении – организация надёжного муфтового сцепления, полностью передающего крутящий момент на ось якоря генератора (в данной ситуации его функцию выполняет ротор двигателя).

При её обустройстве самый оптимальный вариант – это обратиться за помощью к профессиональным механикам, которые помогут организовать муфтовое соединение требуемого качества и надёжности.

Линейные выводы каждой из обмоток соединяются со съёмными контактными кольцами, посредством которых на механизм двигателя через графитовые щётки подавалось запускающее напряжение. Если оставить всё как было, получается очень непростая в изготовлении и обслуживании конструкция, использовать которую в составе будущего генератора не имеет смысла.

Для удобства переделки лучше всего воспользоваться схемой короткозамкнутой подвижной части, которая может быть получена путём закорачивания рабочих выводов каждой из катушек фазного ротора.

Генератор постоянного тока.

Рассмотрим сначала работу электродвигателя в режиме генератора.

Предположим, что якорь электродвигателя (рис. 1-1 и 1-2, а) приводится во вращение по часовой стрелке. Тогда в проводниках обмотки якоря индуктируется Э. Д. С., направление которой может быть определено по «правилу правой руки» и показано на рис. 1-1 и 1-2, а. Поскольку поток полюсов предполагается неизменным, то эта Э. Д. С. индуктируется только вследствие вращения якоря и называется Э. Д. С. вращения. В обоих проводниках вследствие симметрии индуктируются одинаковые Э. Д. С., которые по контуру витка складываются. Частота Э. Д. С. f в двухполюсном электродвигателе равна скорости вращения якоря n, выраженной в оборотах в секунду: f = n, а в общем случае, когда машина имеет р пар полюсов с чередующейся полярностью: f = pn

Таким образом, в генераторе коллектор является механическим выпрямителем, который преобразовывает переменный ток обмотки якоря в постоянный ток во внешней цепи.

Как сделать генератор постоянного тока своими руками — способы изготовления в домашних условиях. 155 фото и принципиальные схемы самодельных устройств

Электричество стало неотъемлемой частью нашего существования. Времена, когда пользовались свечами для освещения, выбивали пыль, развешивая ковры на улице и стирали белье в реке уже прошли. Для получения этого ценного ресурса, который прочно вошел в повседневную жизнь, можно использовать генераторы переменного и постоянного тока, которые преобразуют механическую энергию в электрическую.

Это – наиболее простое, незамысловатое устройство. Генератор постоянного тока можно сделать своими руками, чтобы заряжать тот же мобильник или ноутбук либо приобрести в любом супермаркете электротехники.

Краткое содержимое статьи:
