Описание системы и схема зажигания зил 130, диагностика сз и установка по схеме

Боеспособный ветеран: схема электропроводки ЗИЛ 131 нужна и гражданским владельцам

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

  1. Дальнейшее развитие серии
  2. Электрооборудование ЗИЛ 131
  3. Модернизированная система зажигания
  4. Особенности обслуживания
  5. Заключение

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий.


Первыми подробное устройство автомобиля получили воинские «учебки»

Регулировка стартера

Модель ЗИЛ 130 комплектуется стартерным механизмом СТ130, оснащенным электромагнитным реле для обеспечения сцепления его шестерни с зубчатым венцом маховика мотора. Регулировать работу стартера требуется не только при появлении проблем с его работой: это обязательная процедура, проводящаяся в рамках второго планового ТО.

Перед тем как отрегулировать зажигание на автомобиле ЗИЛ, важно проверить исправность стартера и то, как работает электроцепь между ним и аккумулятором. Если диагностика выявляет окисление контактов, загрязнение клемм или другие дефекты, это говорит о снижении напряжения и уменьшении мощности стартерного механизма

В результате с запуском двигателя начинаются проблемы, усилия не хватает для того, чтобы завести силовой агрегат.

Поверхность коллекторного элемента не должна иметь дефектов, следов подгорания, щетки не должно заклинивать. Оптимальное давление пружин составляет 800-1300 Г, показатель проверяют при помощи динамометра. Если коллектор загрязнен, поверхность протирают тряпкой, пропитанной бензином. Мелкие дефекты устраняют стеклянной шкуркой с мелкозернистой структурой

При диагностике щеток важно определить степень износа: если она более 50%, детали меняют. Шестерня стартерного привода должна двигаться вдоль вала якоря свободно

Регулировку стартера выполняют следующим образом:

  • Замер зазора между шестеренкой и кольцом. Для этого составляют электроцепь, провод «+» подключают от АКБ к клемме 1 силового реле, а «-» подсоединяют на массу. Якорь втягивается в реле, шестерня выдвигается. Зазор измеряют, создавая легкое отжатие по направлении к коллектору. Если расстояние составляет менее 1,5 или более 3,5 мм, силовое реле регулируют.
  • Изменение положения реле выполняют с помощью специального винта, который вкручен в якорь и соединен с 7 рычагом привода. Если зазор слишком большой, винт крутят по часовой стрелке, если расстояние уменьшено – против часовой. Один оборот соответствует перемещению шестеренки на 1,7 мм.
  • Установка упорного винта в положение, при котором рычаг 7 надевается на 15 ось, будучи в нейтральной позиции, и входит в контакт с 14 винтом.

После выполнения всех работ стартер устанавливают и проводят проверку на исправность.

Исторический экскурс

Вполне логично, что прошлые наработки завода, а именно комплектующие от тяжелых грузовых авто решено было максимально унифицировать с новым классом:

  1. На ЗИЛ 5301 устанавливалась кабина типа 4331;
  2. В трансмиссии использовалась коробка передач от ЗИЛ 130.

За 1995 год была изготовлена опытно-промышленная партия из 200 авто, которая приступила к полноценным натурным испытаниям, а видео о новой модели тут же облетела все новостные телеканалы страны:

  1. По итогам года результат обкатки признан успешным;
  2. Концепция «мерседесовского шасси» одобрена в качестве платформы;
  3. Базовой моделью фургона стал ЗИЛ-5301 с трехсекционным кузовом объемом 15,5 м. куб.;
  4. Серия ЗИЛ 5301 получила собственное имя «Бычок», из-за кабины с высоким расположением фар, напоминавшим очертания животного;
  5. За 1996 год выпуск «Бычков» составил 1350 автомобилей.


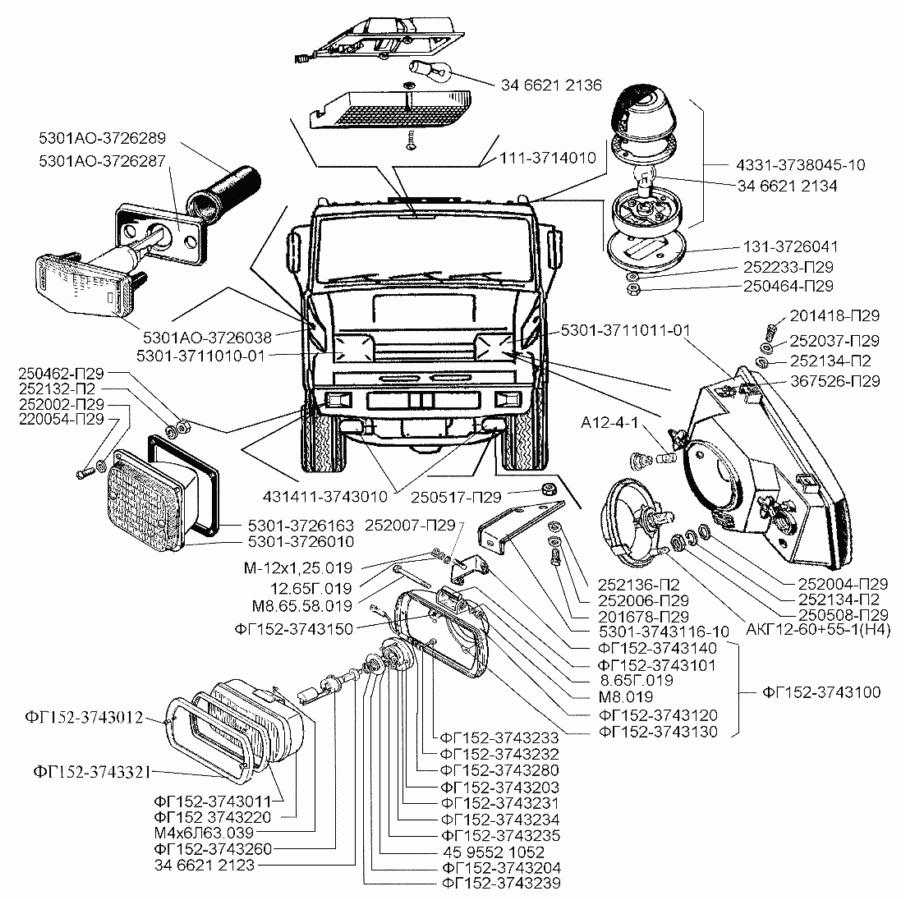

Конструкторы пытались максимально унифицировать детали нового грузовика

Описание системы и схема зажигания ЗИЛ 130, диагностика СЗ и установка по схеме

Принцип работы СЗ

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру.

Схема работы системы зажигания на отечественном грузовике

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

  1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
  2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
  3. Еще одно требование — это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
  4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео — Сделай сам).

Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su

1, 10, 23 и 48 — соединительные панели; 2 — фара; 3 — передний фонарь; 4 — боковой повторитель указателя поворота; 5 — генератор; 6 — свеча зажигания с помехоподавляющим резистором; 7 — датчик-распределитель; 8 — датчик сигнализатор аварийного перегрева жидкости; 9 — электрический сигнал; 11 — стартер;

12 — реле стартера; 13 — датчик температуры охлаждающей жидкости; 14 — добавочный резистор катушки зажигания; 15 — подкапотная лампа; 16 — высоковольтные провода; 17 — катушка зажигания; 18 — опознавательные фонари автопоезда; 19 — плавкий предохранитель; 20 — биметаллический предохранитель; 21 — блок биметаллических предохранителей;

22 — реле-прерыватель указателей поворота; 24 — выключатель зажигания и стартера; 25 — спидометр; 26 — сигнализатор дальнего света фар; 27 — манометр тормозной системы; 28 — регулятор напряжения; 29 — электродвигатель отопителя; 30 — резистор электродвигателя отопителя; 31 — переключатель отопителя;

32 — выключатель опознавательных фонарей автопоезда; 33 — выключатель плафона; 34 — центральный переключатель света; 35 — плафон; 36 — сигнализатор аварийного падения давления масла; 37 — комбинация приборов; 38 — сигнализатор указателей поворота; 39 — контактные устройства звукового сигнала; 40 — переключатель указателей поворота;

41 — сигнализатор аварийного перегрева жидкости; 42 — розетка переносной лампы; 43 — ножной переключатель света фар; 44 — транзисторный коммутатор; 45 — аккумуляторная батарея; 46 — выключатель сигнала торможения; 47 — датчик указателя уровня топлива; 49 — задний фонарь; 50 — штепсельная розетка прицепа.

Виды систем зажигания

Существует три вида систем зажигания:

  1. Контактная. Она является устаревшей и встречается на старом отечественном автотранспорте. Управляет и распределяет электроэнергию в ней механическое устройство – прерыватель-распределитель. Более современным вариантом контактной системы стала контактная транзисторная СЗ. Новшеством в ней является использование транзиторного коммутатора в первичной цепи катушки.
  2. Бесконтактная. В этой системе, называемой еще транзисторной, управление накоплением заряда осуществляется транзисторным коммутатором (электромагнитным генератором электрических импульсов), который взаимодействует с бесконтактным регулятором импульсов. Коммутатор в этой системе играет роль прерывателя. Распределяется высоковольтный ток механическим прерывателем.
  3. Электронная. Управляет процессом ЭБУ. В ранних версиях этой системы ЭБУ управлял не только СЗ, но и системой впрыска топлива. В последних версиях управляет зажиганием система управления двигателем.


1. Детали бесконтактной СЗ


2. Элементы электронной СЗ

Контактный

Контактная СЗ (КСЗ) — самая старая, но имеет еще широкое распространение из-за большого количества старых автомобилей. Ее основное преимущество – надежность. Благодаря простой конструкции в ней мало встречается неисправностей, поэтому и выходит из строя она редко. Да и ремонт узлов и механизмов системы очень дешевый и выполнимый самостоятельно.

КСЗ состоит из следующих компонент:

  • источника питания (аккумуляторной батареи);
  • механического прерывателя;
  • распределителя;
  • катушки;
  • замка;
  • свечей.

Принцип работы простой. От источника питания поступает напряжение, которое проходя через катушку, преобразовывается в высоковольтный ток. При размыкании контактов образуется искра. Это должно четко совпадать с моментом, когда заканчивается такт сжатия в цилиндре. Возникшая искра воспламеняет ТВС.

Особенностью системы является то, что работает она за счет контактов. Это является и ее недостатком, так как изнашиваются механические детали и ухудшается искрообразование.

Бесконтактный

На современных машинах в основном установлено бесконтактная СЗ (БСЗ). Эта система имеет преимущества перед предыдущей, так как не зависит от размыкания контактов. Получаемая искра имеет большую мощность. Основным элементом БСЗ является транзисторный коммутатор, работающий в паре с особым датчиком.

Электромагнитный генератор обеспечивает стабильность работы и подачу электроэнергии на все узлы. Благодаря его функционированию в двигателе вырабатывается большая тяга и экономится топливо. Независимость от работы контактной группы гарантирует качественное искрообразование.

Преимуществом БСЗ является простота техобслуживания. Для того чтобы система работала стабильно и долгий срок, нужно регулярно смазывать вал в трамблере. Сервисное обслуживание следует выполнять через каждые 10 тыс. км пробега. Недостатком является сложный ремонт. Для выявления неисправностей нужно иметь специальное оборудование для диагностики, поэтому самостоятельно починить БСЗ не удастся.

Электронный

Данная система установлена на большинстве современных иномарок. В ней отсутствуют механические движущиеся детали, поэтому нет проблем с окислением контактов и перебоями с искрообразованием. Работой системы управляет блок с помощью специальных датчиков, используется трамблер с датчиком холла.

Благодаря электронике образование и подача искры на цилиндры осуществляется с большей точностью и надежностью, чем у предыдущих СЗ. За счет этого увеличивается мощность силового агрегата, улучшается его работа, уменьшается расход горючего. Компоненты, входящие в СЗ имеют высокую надежность.

В электронной СЗ проще регулировать угол сопряжения, ток стабильнее. Рабочая смесь в цилиндрах почти вся сгорает, что увеличивает чистоту выхлопных газов. Сложность конструкции делает почти невозможным самостоятельный ремонт в гараже. Поэтому приходиться обращаться в специализированные центры, которые оснащены новейшим оборудованием.

На автомобиле ЗИЛ 130 установлена транзисторная СЗ, что упрощает его эксплуатацию и ремонт, который не должен вызвать проблем.

Обслуживание

Замену моторного масла в двигателе ЗИЛ-130 производят с интервалом 6000 – 10000 км в зависимости от условий эксплуатации. Объем масла в двигателе ЗИЛ-130 составляет 9 литров. Какое масло лить? Для двигателей было рекомендовано применять моторные масла всесезонно до минус 30°С — масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при ниже минус 30°С масло АСЗп-6 (М-4/6В,). По классификации SAE можно использовать круглый год полусинтетические моторные масла SAE 10W-40. В регионах с температурами ниже -25°С, можно залить синтетику SAE 5W-40, 0W-30. Так же допускается при жарком климате использовать минеральное масло 15W-40. Cистема охлаждения двигателя автомобиля ЗИЛ-130 вмещает в себя 28 литров охлаждающей жидкости. Раз в 40000 — 50000 км рекомендуется промывать систему охлаждения. Свечи зажигания — А-11 или А-11В. Величина зазора между электродами в летний период 0,8 — 0,95 мм, в зимний период рекомендуется уменьшить зазор до 0,6-0,7 мм.

Читать дальше: Honda civic hybrid характеристики

В судьбе старейшего автомобильного завода России (1916 год основания), названного в честь Ивана Алексеевича Лихачёва, главную роль сыграли два одноимённых изделия, автомобиль и двигатель ЗИЛ 130. Оба агрегата стали олицетворением предприятия, надолго закрепив за ним славу производителя надёжных, долговечных и не «убиваемых» машин и силовых установок.

Начало выпуска стартовало в 1964 году. Мотор для автомобиля создавали, беря за основу тяговую установку ЗИЛ-111, внеся в конструкцию много изменений. Полученный продукт известен каждому жителю нашего региона, поскольку в конце производственного периода по дорогам курсировало свыше 3000000 экземпляров «сто тридцатых». Для того времени и машина и двигатель – образец качества, и неприхотливости. Показатели повлияли на популярность изделия, сделав востребованным и незаменимым среди грузовой техники.

Принцип работы системы зажигания

Система зажигания в автомобиле ЗИЛ 130, да и в любой другой машине с бензиновым двигателем, предназначена для воспламенения топливовоздушной смеси в цилиндре двигателя, посредством подачи искры. Искра эта подается на контакт свечи, а как известно, свечи располагаются в каждом цилиндре двигателя в количестве одной штуки, и работают они поочередно, воспламеняя топливо в строго заданное время.

Если же говорить более подробно, а точнее сказать правильно, то система зажигания в машине отвечает не столько за воспламенение топлива, сколько за подачу искры на контакт свечи, а именно за силу тока этой искры.

Дело тут в том, что аккумулятор в машине способен вырабатывать ток строго определенной силы, такого напряжения не хватит, чтобы поджечь топливовоздушную смесь. Специально для этого была придумана система зажигания, которая призвана увеличить мощность аккумуляторной батареи автомобиля, чтобы та смогла подать в определенную свечу ток такой мощности, которая позволит воспламенить топливовоздушную смесь.

Зажигание ЗИЛ 130

Всего система зажигания в ЗИЛ 130 имеет несколько обязательных требований (обязанностей), с которыми она должна справляться:

  • Подача искры на свечу в нужном цилиндре именно в ту единицу времени, которая задана настройками системы, отвечающими за порядок приведения цилиндров в работу. Ведь если цилиндры будут работать не в строго заданном порядке, машина вряд ли сможет функционировать нормально.
  • Зажигание должно работать с точность до десятых единиц секунды. Имеется в виду, что искра должны образовываться в свече в очень строго заданный момент. Данная настройка трактуется условиями угла опережения зажигания при определенной работе двигателя, зависящих в основном от оборотов. Проще говоря, если искра придет на секунду раньше или позже, завести автомобиль не удастся.
  • Энергия искры — тут все немного сложнее, ведь настройки системы должны совпадать таким образом, чтобы воспламенить горючую смесь определенной плотности, с конкретным соотношением бензина и воздуха.
  • Обобщающим требованием, пожалуй, последним является надежность работы, с которой должна функционировать система зажигания в любой авто. Другими словами, искрообразование является ключом, с которого начинаются все процессы в вашем ЗИЛ 130, воспламенение топлива.

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оборудуются транзисторной СЗ, поэтому проблем в плане диагностики и выявления неисправностей у водителя быть не должно.

Наиболее важными симптомами неполадок в работе узла являются:

Сложность запуска мотора — силовой агрегат может запускаться с трудом или после нескольких попыток. Если это произошло, автолюбителю необходимо как можно быстрее обнаружить причину, в противном случае готовьтесь к тому, что вы и дальше будете с трудом заводить авто.
Снижение уровня мощности

Падение количества оборотов на холостом ходу является достаточно важной проблемой, в этом случае необходимо анализировать работу датчиков на контрольном щитке. В том случае, если обороты то падают, то увеличиваются с шагом в 500 об/мин, необходимо искать причину.
Снижается динамика, а также просадка в тяге мотора

Данный симптом обычно проявляется при попытке разгона. Опытный автолюбитель сможет без проблем заметить этот признак.
Увеличение расхода потребляемого бензина. Для того, чтобы диагностировать этот симптом, необходимо точно знать, какой расход бензина у вашего «железного коня», в частности, при работе на разных режимах (автор видеообзора системы зажигания на грузовике ЗИЛ 130 — And rey).

В том случае, если при работе авто вы заметили как минимум один из этих признаков, необходимо открыть моторный отсек и убедиться в том, что СЗ работает должным образом. Чтобы сделать это, вы должны точно знать, что именно диагностировать и каких нюансов при этом придерживаться. Поскольку устанавливая необходимый угол, вам предстоит иметь дело с большим напряжением, перед тем, как приступить к процессу, необходимо обесточить бортовую сеть авто. Для этого отключается мотор, а из замка зажигания извлекается ключ.

Как проверить момент зажигания?

Как выставить зажигание на ЗИЛ 130? Чтобы установка прошла успешно, а выставленный угол зажигания больше не приносил неудобств, необходимо учитывать несколько моментов. Как известно, очень ранее или позднее зажигание на двигателе автомобиля может быть причиной появления неполадок в работе узла. В том случае, если искра поступает очень рано, горючая смесь не успевает должным образом поступать в систему. Если же искра поступает слишком поздно, сама процедура воспламенения будет несколько затруднена.

Поэтому желательно не допускать того, чтобы угол сбивался. Для того, чтобы проверить момент своими силами, вам потребуется несколько вещей. В частности, перед тем, как приступить к процессу, заранее подготовьте тестер, а также стробоскоп для диагностики системы. Процедура проверки производится с использованием схемы и привода, в частности, речь идет о приводе вакуумного регулятора. Этот привод необходимо правильно установить. После установки привода необходимо наблюдать за тем, как изменяются параметры на всех ваших устройствах.

Так же, после диагностики путем использования схемы и привода можно произвести настройку момента. Водитель может отрегулировать зажигание и сделать его либо ранним, либо позднии, в зависимости от необходимости. Вся процедура регулировки производится на сниженных или увеличенных оборотах ДВС, здесь также все зависит от того, чего вы хотите добиться.

Если вы не знаете точно, какими должны быть полученные показатели, наиболее оптимальным вариантом будет обратиться с этим вопросом к специалистам. При отсутствии данных с нужными параметрами добиться точного результата будет практически невозможно, поэтому если у вас нет нужной информации или навыков, всегда оптимальнее всего доверить дело профессионалам.

 Загрузка …

Принцип функционирования

У любого автомобиля с бензиновым двигателем основной функцией зажигания является воспламенение горючей смеси в специальном цилиндре с подачей искры. Дальнейшая передача осуществляется на контакт в цилиндре ДВС. Схема бесконтактного зажигания у ЗИЛ 130 работает в поочередном порядке для воспламенения топливо воздушной консистенции в определенный промежуток времени

Важно отметить, что СЗ не только способствует воспламенению, а также подает искру

Согласно схеме подключения бесконтактного зажигания у ЗИЛ 130, первоначально батарея аккумулятора способна вырабатывать ток в определенном эквиваленте, но силы оказывается недостаточно, чтобы воспламенить смесь. Чтобы справиться с поставленной задачей, была разработана и изготовлена СЗ, увеличивающая мощность АКБ. В результате аккумулятор способен передавать напряжение на свечу для поджигания горючей смеси. Контактная схема зажигания зил 130 предполагает выполнение определенного порядка действий, чтобы создать нормальную работу двигателя.

Важно принять во внимание, что контактная или бесконтактная система зажигания у ЗИЛ 130 в обязательном порядке должны функционировать в соответствии с набором строгих требований:

  1. Подача искры на систему зажигания должна осуществляться во временной промежуток, который используется согласно настройкам и установлен заранее. Они устанавливают и фиксируют порядок работы цилиндров. Если настройки будут сделаны неправильно, это может привести к проблеме функционирования всего ДВС.
  2. Транзисторная система должна работать с максимальной точностью. Например, если будет обнаружена минимальная задержка (хотя бы на миллисекунды), то запустить двигатель невозможно.
  3. Параметры в настройках СЗ должны совпадать для подачи воспламенения топливовоздушной смеси с установленной плотностью.
  4. Надежная работа вне зависимости от вида автомобиля.

Только при соблюдении выше установленных правил можно говорить о правильной и эффективной работе СЗ

Схема у транзисторной системы зажигания ЗИЛ описывает комплексное устройство и включение определенных элементов, с которыми важно ознакомиться перед установкой или заменой комплектующих
