Вращающий момент асинхронного двигателя. вывод формулы. номинальный, критический и пусковой моменты

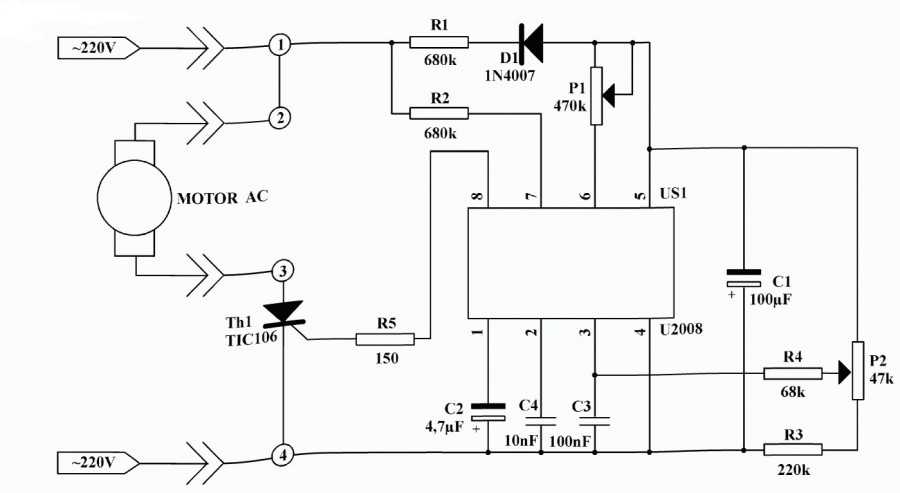

Корректируем обороты

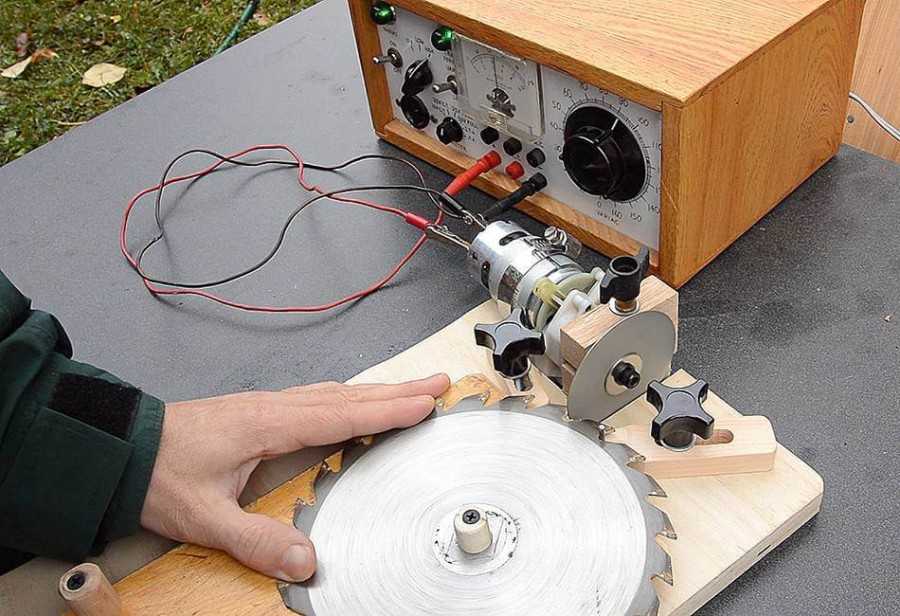

Работа с разнообразным электрическим инструментом и оборудованием в быту или на производстве непременно ставит вопрос о том, как регулировать обороты электродвигателя. Например, становится необходимым изменить скорость передвижения деталей в станке или по конвейеру, скорректировать производительность насосов, уменьшить или увеличить расход воздуха в вентиляционных системах.

Осуществлять указанные процедуры за счет понижения напряжения практически бессмысленно, обороты будут резко падать, существенно снизится мощность устройства. Поэтому используются специальные устройства, позволяющие корректировать обороты двигателя. Рассмотрим их более подробно.

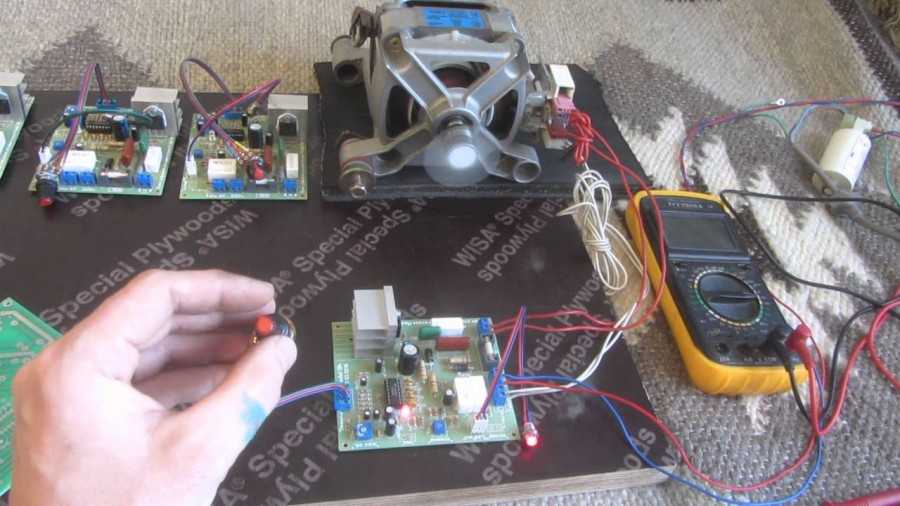

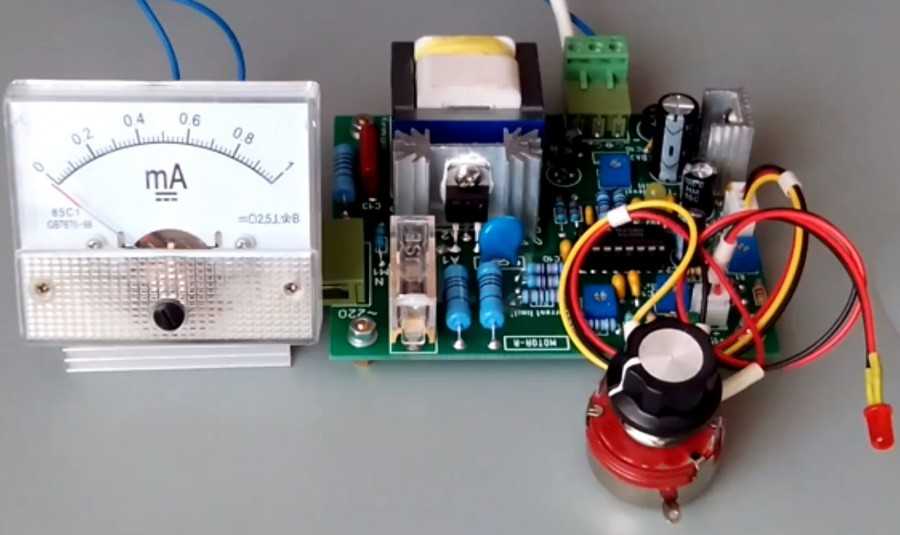

Микроконтроллер управляет всем процессом работы преобразователя

Благодаря такому подходу появляется возможность добиться плавного повышения оборотов двигателя, что крайне важно в механизмах с большой нагрузкой. Медленный разгон снижает нагрузки, положительно сказываясь на сроке службы производственного и бытового оборудования. Все преобразователи оснащаются защитой, имеющей несколько степеней

Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия

Все преобразователи оснащаются защитой, имеющей несколько степеней. Часть моделей работает за счет однофазного напряжения в 220 В. Возникает вопрос, можно ли сделать так, чтобы трехфазный мотор вращался благодаря одной фазе? Ответ окажется положительным при соблюдении одного условия.

При подаче однофазного напряжения на обмотку требуется осуществить «толчок» ротора, поскольку сам он не сдвинется с места. Для этого нужен пусковой конденсатор. После начала вращения двигателя оставшиеся обмотки будут давать недостающее напряжение.

Существенным минусом такой схемы считается сильный перекос фаз. Однако он легко компенсируется включением в схему автотрансформатора. В целом, это довольно сложная схема. Преимущество же частотного преобразователя заключается в возможности подключения моторов асинхронного типа без применения сложных схем.

Число пусков электродвигателя в час

Современные сложные системы управления электродвигателями могут контролировать число пусков в час каждого конкретного насоса и электродвигателя. Необходимость контроля этого параметра состоит в том, что каждый раз, когда осуществляется пуск электродвигателя с последующим ускорением, отмечается высокое потребление пускового тока. Пусковой ток нагревает электродвигатель. Если электродвигатель не остывает, продолжительная нагрузка от пускового тока значительно нагревает обмотки статора электродвигателя, что приводит к выходу из строя электродвигателя или сокращению срока службы изоляции.

Обычно за количество пусков, которое может выполнить электродвигатель в час, отвечает поставщик электродвигателя. Например, Grundfos указывает максимальное число пусков в час в технических данных на насос, так как максимальное количество пусков зависит от момента инерции насоса.

Как подключить частотный преобразователь

Если кабель для подключения на 220 В с 1-й фазой, применяется схема «треугольника». Нельзя подключать частотник, если выходной ток выше 50% от номинального значения.

Если кабель питания на три фазы 380 В, то делается схема «звезды». Чтобы проще было подключать питание, предусмотрены контакты и клеммы с буквенными обозначениями.

  • Контакты R, S, T предназначены для подключения сети питания по фазам.
  • Клеммы U , V , W служат соединением электродвигателя. Для реверса достаточно изменить подключение двух проводов между собой.

В приборе должна быть колодка с клеммой подключения к земле. Подробней, как подключить, здесь.

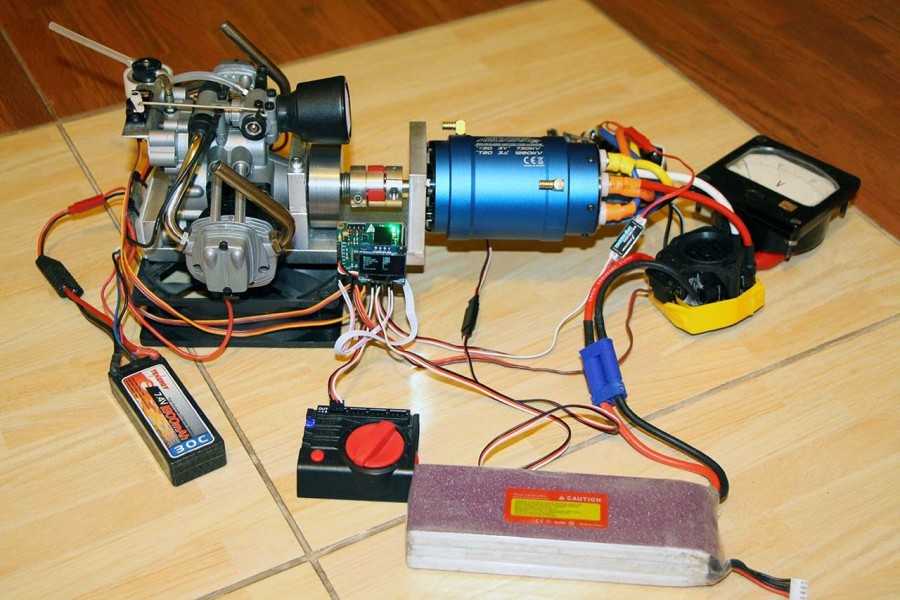

Как определить мощность электродвигателя

Как устроен электродвигатель

В основе работы мотора лежит принцип электромагнитной индукции. Прибор состоит из двух частей. Неподвижная часть — статор для двигателей переменного тока или индуктор для двигателей постоянного тока. Подвижная часть — ротор для двигателей переменного тока или якорь для двигателей постоянного тока. Производители выпускают моторы разных технических характеристик и комплектаций, но подвижная и неподвижная часть остаются без изменений.

Что такое мощность электродвигателя

Мощность электродвигателя характеризует скорость преобразования электрической энергии, ее принято измерять в ваттах. Чтобы понять, как это работает, нам понадобится две величины: сила тока и напряжение. Сила тока — количество тока, которое проходит через поперечное сечение за какой-то отрезок времени, ее принято измерять в амперах. Напряжение — величина, равная работе по перемещению заряда между двумя точками цепи, ее принято измерять в вольтах.

Если говорить простыми словами, силу тока и напряжение можно сравнить с водой. Сила тока — скорость, с которой течет вода по трубам. Напряжение видно на примере двух емкостей, соединенные между собой трубкой. Если вы поставите одну емкость выше другой, вода будет вытекать до тех пор, пока уровни в обеих емкостях не сравняются. Именно перепад высот и будет напряжением. После того, как вы поставите заглушку между двумя емкостями, течение воды (ток) остановится, но напряжение останется.

Для расчета мощности используется формула N = A/t, где:

N — мощность;

А — работа;

t — время.

Расчет мощности электродвигателя

Производители указывают на электрооборудовани все технические параметры. «Зачем тогда делать какой-то расчет?», — скажете вы. Но дело в том, что заявленная мощность — это не фактическая мощность электродвигателя, а максимально допустимая мощность электропотока. Так что, если на вашей технике или инструменте указана мощность, к примеру, в 1000 Вт, это совсем не то, о чем вы думаете.

Три способа определить мощность электродвигателя

Для расчета мощности существует не один десяток способов. Мы не будем говорить о каждом из них, остановившись лишь на самым простых и доступных.

Первый способ. Расчет по таблицам

Для этого способа расчета вам понадобится линейка или штангенциркуль. С их помощью измерьте диаметр вала вашего электродвигателя, длину мотора (выступающие части вала не учитывайте) и расстояние до оси. С использованием полученных цифр вы сможете определить мощность электродвигателя по таблицам технических характеристик двигателей. Найти такие таблицы не составит труда — они есть в открытом доступе в сети интернет. Открыв таблицу, определите серию электродвигателя и, соответственно, его технические характеристики.

Второй способ. Расчет по счетчику

Указанный способ считается самым простым, вам не понадобятся ни дополнительное оборудование, ни расчеты. Перед тем, как приступить к измерению мощности электродвигателя, выключите все электроприборы из сети. Включите испытуемый электродвигатель и запустите его в работу на 5-7 минут. Если в вашем доме установлен современный счетчик, он покажет нагрузку в киловаттах.

Третий способ. Расчет по габаритам

Для этого способа вам понадобится линейка или штангенциркуль. Измерьте диаметр сердечника с внутренней стороны и длину (учитывайте длину отверстий вентиляции). Определите частоту сети и синхронную частоту вращения вала. Умножьте диаметр сердечника в сантиметрах на синхронную частоту вращения вала, полученное значение умножьте на 3,14, поделите на частоту сети, умноженную на 120.

Работа и мощность

Теперь остановимся на таком понятии как «работа», которое в данном контексте имеет особое значение. Работа совершается всякий раз, когда сила — любая сила — вызывает движение. Работа равна силе, умноженной на расстояние. Для линейного движения мощность выражается как работа в определённый момент времени.

Если мы говорим о вращении, мощность выражается как вращающий момент (T), умноженный на частоту вращения (w).

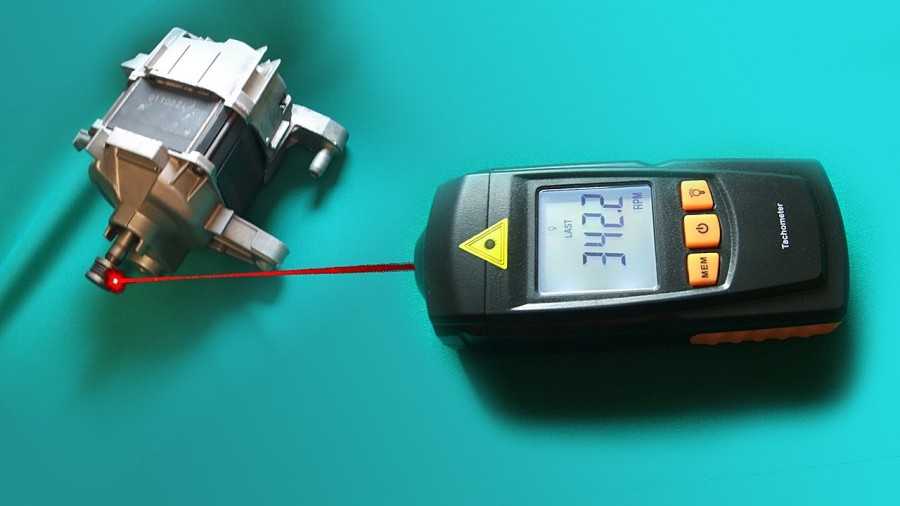

Частота вращения объекта определяется измерением времени, за которое определённая точка вращающегося объекта совершит полный оборот. Обычно эта величина выражается в оборотах в минуту, т.е. мин-1 или об/мин. Например, если объект совершает 10 полных оборотов в минуту, это означает, что его частота вращения: 10 мин-1 или 10 об/мин.

Итак, частота вращения измеряется в оборотах в минуту, т.е. мин-1.

Приведем единицы измерения к общему виду.

Для наглядности возьмём разные электродвигатели, чтобы более подробно проанализировать соотношение между мощностью, вращающим моментом и частотой вращения. Несмотря на то, что вращающий момент и частота вращения электродвигателей сильно различаются, они могут иметь одинаковую мощность.

Например, предположим, что у нас 2-полюсный электродвигатель (с частотой вращения 3000 мин-1) и 4-полюсной электродвигатель (с частотой вращения 1500 мин-1). Мощность обоих электродвигателей 3,0 кВт, но их вращающие моменты отличаются.

Таким образом, вращающий момент 4-полюсного электродвигателя в два раза больше вращающего момента двухполюсного электродвигателя с той же мощностью.

Как образуется вращающий момент и частота вращения?

Теперь, после того, как мы изучили основы вращающего момента и скорости вращения, следует остановиться на том, как они создаются.

В электродвигателях переменного тока вращающий момент и частота вращения создаются в результате взаимодействия между ротором и вращающимся магнитным полем. Магнитное поле вокруг обмоток ротора будет стремиться к магнитному полю статора. В реальных рабочих условиях частота вращения ротора всегда отстаёт от магнитного поля. Таким образом, магнитное поле ротора пересекает магнитное поле статора и отстает от него и создаёт вращающий момент. Разницу в частоте вращения ротора и статора, которая измеряется в %, называют скоростью скольжения.

Скольжение является основным параметром электродвигателя, характеризующий его режим работы и нагрузку. Чем больше нагрузка, с которой должен работать электродвигатель, тем больше скольжение.

Помня о том, что было сказано выше, разберём ещё несколько формул. Вращающий момент индукционного электродвигателя зависит от силы магнитных полей ротора и статора, а также от фазового соотношения между этими полями. Это соотношение показано в следующей формуле:

Сила магнитного поля, в первую очередь, зависит от конструкции статора и материалов, из которых статор изготовлен. Однако напряжение и частота тока также играют важную роль. Отношение вращающих моментов пропорционально квадрату отношения напряжений, т.е. если подаваемое напряжение падает на 2%, вращающий момент, следовательно, уменьшается на 4%.

АСИНХРОННЫЕ ЭЛЕКТРОДВИГАТЕЛИ SIEMENS

ООО «ПРОМОБОРУДОВАНИЕ»SIEMENSSIEMENSDIN EN ISO 9001

Отличительные особенности электродвигателей:

  • повышенный КПД;
  • соответствие европейским (DIN/VDE) и международным нормам (IEC/EN);
  • производство сертифицировано по стандарту DIN EN ISO 9001;
  • качественная сталь (железо, медь и алюминий);
  • улучшенные система охлаждения и подшипниковые узлы;
  • простота эксплуатации и технического обслуживания;
  • меньшие температурные нагрузки;
  • долгий срок эксплуатации обмотки и подшипников вследствие меньших температурных нагрузок;
  • пониженный шум при работе;
  • повышенная перегрузочная способность вследствие улучшенного охлаждения;
  • пригодны для работы с преобразователем частоты, стойкая изоляция DURIGNITIR2000;
  • всевозможные варианты конструктивного исполнения.

Расшифровка обозначений электродвигателей SIEMEMS

Позиция

Расшифровка

Пример

1.2.3. 4.

Тип электродвигателя

1LA7 — трехфазный асинхронный электродвигатель с короткозамкнутым ротором.

5.6.

Габарит

Цифра

05

06

07

08

09

10

11

13

16

мм

56

63

71

80

90

100

112

132

160

7.

Габарит

Цифра

0(1)

3(4)

6(7)

Расшифровка

короткий

«S»

средний

«M»

длинный

«L»

8.

Количество полюсов

Цифра

1

2

4

6

8

9.

Конструкция

Односкоростные
электродвигатели

А-

стандартные

Двухскоростные
электродвигатели

A-

с постоянным моментом

B-

с
вентиляторной

нагрузкой

10.

Конструкция

Односкоростные
электродвигатели

А — класс ротора 16

В — класс ротора 13

С — класс ротора 10

Двухскоростные электродвигатели

А — переключение полюсов 4/2

В — переключение полюсов 8/4

D — переключение полюсов 6/4

11.

Напряжение, схема подключения, частота.

Трехфазные электродвигатели

Цифра

1

3

5

6

Расшифровка

Δ/Υ230/400В 50

Гц
Υ 460В

60

Гц

Υ 460В

50

Гц

Δ 500В

50

Гц

Δ/Υ 230/400В

50

Гц
Υ 460В

60

Гц

Однофазные электродвигатели

Цифра

1

5

6

Расшифровка

690В 50Гц

230В 50Гц

500В 50Гц

400В 50Гц

12.

Монтажное исполнение

Цифра

1

2

4

6

7

Обозначение

IM B3

IM B5

IM B14

IM V1

IM B35

IM B34

Расшифровка

Лапы

Фланец

Малый фланец

Фланец вертикальный

Фланец лапы

Малый фланец лапы

Рисунок

Примечание: Возможны и другие варианты исполнения электродвигателей Siemens

Z

Опции

Возможные встраиваемые опции смотрите ниже.

Возможные серии электродвигателей SIEMENS

Серия Внешний вид Описание
1LA7 Электродвигатели Siemens типа 1LA7 -являются самыми популярными на российском и мировом рынках и подходят для решения большинства приводных задач.
Производятся мощностью от 0,06 до 18,5 кВт, габаритами от 56 до 160.Технические характеристики
1LA9 Электродвигатели Siemens типа 1LA9 -электродвигатели с повышенной мощностью, производятся мощностью от 0,14 до 24,5 кВт, габаритами с 56 по 160.Технические характеристики
1LG4 Электродвигатели Siemens типа 1LG4 -производятся мощностью от 11 до 200 кВт, габаритами от 180 до 315. Предназначены для выполнения мощных приводных задач.Технические характеристики
1MG7 Электродвигатели Siemens серии 1MG7 взрывозащищенной конструкции (EExdellC), производятся мощностью от 18,5 до 200 кВт, габаритами от 225 до 315.Технические характеристики
AOM Электродвигатели Siemens серии АОМ противовзрывного исполнения (EExdIIC) производятся мощностью от 0,25 до 37 кВт, габаритами от 71 до 200. Предназначены для работы на взрывоопасных производствах, таких, как химические, нефтеперерабатывающие, где могут возникать смеси с воздухом горючих паров или пыли.Технические характеристики

Возможные встравиваемые опции электродвигателей SIEMENSПрисоединительные размеры фланцев

Как определить обороты ротора по обмотке статора

Открываем одну из двух крышек электродвигателя и смотрим на катушки обмотки, вернее, на одну катушку. Она может состоять из нескольких секций (2-х, 3-х, 4-х).

В статоре находим катушку, которая нам лучше всего видна. Теперь смотрим на её размер, относительно железа статора. Я не буду рассказывать, как катушки соединены между собой, как соединены секции в катушке, через сколько пазов в статоре они закладываются и т.д. Это нам сейчас не нужно. Нам сейчас нужно определить расстояние, которое занимает одна катушка по кольцу железа статора.

Определив это расстояние (даже на глаз), мы может с уверенностью сказать сколько оборотов имеет данный асинхронный электродвигатель.

1.

Если катушка занимает половину кольца железа статора, то электродвигатель на 3000 об/мин.

При поступлении в ремонт электродвигателя с отсутствующей табличкой, приходиться определять мощность и обороты по статорной обмотке. В первую очередь нужно определить обороты электродвигателя. Самый простой способ для определения оборотов в однослойной обмотке это посчитать количество катушек (катушечных групп).

Количество катушек (катушечных групп) в обмотке шт. Частота вращения об/мин. При частоте питающей сети f=50Гц.
Трёхфазные Однофазные в рабочей обмотке
Односл. Двухсл.
6 6 2 3000
6 12 4 1500
9 18 6 1000
12 24 8 750
15 30 10 600
18 36 12 500
21 42 14 428
24 48 16 375
27 54 18 333
30 60 20 300
36 72 24 250

По таблице у однослойных обмоток на 3000 и 1500 об/мин. одинаковое количество катушек по 6, визуально отличить их можно по шагу. Если от одной стороны катушки к другой стороне провести линию, и линия будет проходить через центр статора, то это обмотка 3000 об/мин. рисунок №1. У электродвигателей на 1500 оборотов шаг меньше.

2p 2 4 6 8 10 12
об/ мин f=50Гц 3000 1500 1000 750 600 500
2p 14 16 18 20 22 24
об/ мин f=50Гц 428 375 333 300 272 250
2p 26 28 30 32 34 36
об/ мин f=50Гц 230 214 200 187,5 176,4 166,6
2p 38 40 42 44 46 48
об/ мин f=50Гц 157,8 150 142,8 136,3 130,4 125

Определение частот вращения и вращающих моментов на валах.

Определение частот вращения на валах.

Определяем общее передаточное число привода:

где

Тогда

Так как

к.п.

Тогда передаточное число зубчатой передачи uр.п.=2,303

Частоты вращения на валах имеют следующие значения:

Определение вращающих моментов на валах.

Определим момент на валу электродвигателя:

Момент за ременной передачей будет составлять:

Тогда момент на валу за конической передачей будет равна:

Расчет конической передачи

Выбор материала.

По рекомендации произведем выбор для конической передачи материал и вид термической обработки (таблица 2.1 методических указаний).

Второй вариант– колесо – сталь 40Х; твердость поверхности зубьев 269…302НВ; шестерня – сталь 40Х; твердость поверхности зубьев после закалки ТВЧ 45…50 HRC.

Определим среднюю твердость поверхностей зубьев колес и базовые числа нагружений.

По таблице перевода получаем: HBcp=450

При расчете на изгиб базовое число нагружений принимаем:

Определим действительные числа циклов перемены напряжений:

Рассчитаем время работы передачи:

Общее число циклов перемены напряжения:

Так как N ³ NHO то KHL = 1,0

Определение допускаемых напряжений.

Допускаемое контактное и изгибающее напряжение напряжение.

Допускаемые контактные и изгибающие напряжение получаются умножением

HLFL

Для второго варианта термообработки допускаемое контактное напряжение, которое должно определятся в расчете:

Проектный расчет.

Предварительно найдем следующие коэффициенты:

uн = 0,85. Для режима термообработки II коэффициент KHB = 1

1. Диаметр внешней делительной окружности:

2. Угол делительных конусов колеса и шестерни (2.34):

d2 = arctgu = arctg4 = 75,964°; sind2 = cos d1 =0,97;

Конусное расстояние (2.35)

b= 0,285 × Re = 0,285×241,768=68,9» 70 мм.

3. Модуль передачи. Коэффициент KFb = 1, так как колеса полностью прирабатываются (II вариант термообработки). Для прямозубых колес коэффициент uF.=0,85. Допускаемое напряжение изгиба для колеса F =294 Н/мм 2 (оно меньше, чем для шестерни). После подстановки в формулу (2.37) получаем

Примем модуль me =3 мм.

4. Число зубьев колеса (2.38)

Число зубьев шестерни (2.39)

Округляя, примем z1 = 39.

5. Фактическое передаточное число

Отклонение от заданного передаточного числа (2.40)

6. Окончательные размеры колес.

Углы делительных конусов колеса и шестерни:

Делительные диаметры колес (2.41):

Внешние диаметры колес (2.43):

7. Пригодность заготовок колес:

Условия пригодности заготовок выполняются (см, табл. 2.1).

8. Силы в зацеплении.

Средний диаметр колеса

Окружная сила на среднем диаметре колеса (2.45)

Осевая сила на шестерне, равная радиальной силе на колесе (2.46),

Радиальная сила на шестерне, равная осевой силе на колесе (2.47),

9. Проверка зубьев колес по напряжениям изгиба.

Предварительно определим значение некоторых коэф­фициентов.

Коэффициент

Коэффициент КFV для прямозубых колес при твердости зубьев колеса

Напряжения изгиба в зубьях шестерни (2.51)

Напряжения изгиба зубьев колеса и шестерни меньше допускаемых. Продолжим расчет.

10. Проверка зубьев колес по контактным напряжениям.

Коэффициенты

По формуле (2.52) расчетное контактное напряжение

что меньше допускаемого значения.

На этом силовой расчет конической передачи заканчи­вается.

Для построения компоновочной схемы нужно дополни­тельно определить некоторые размеры валов. Для вала

колеса (3.1)

Так как опорами вала конического колеса должны быть конические роликовые подшипники, то коэффициент перед корнем следует принять равным 6. Тогда диаметр вала

Найдем диаметр dп: dп= d + 2×tцил=71+2×5,1=81,2 мм Выбираем dп= 85 мм

Произведем расчет диаметра буртика dБП= dп + 3×r=85+3×3,5=95,5 мм

Округляем до dK=96 мм

Для вала шестерни (3.4)

Примем стандартное значение d=60 мм;

Принимаем стандартное значение d2=65:

БПп

Размеры других участков валов.

Вала колеса с цилиндрическим концом:

Длина посадочного конца вала lМТ=1,5×d=1,5×71=106,5 мм.

длина промежуточного участка lКТ=1,2×dП=1,2×85=102 мм;

длина ступицы колеса lст= 1,2×dK = 1,2×96 ==115,2 мм.

Примем стандартное значение lст= 120 мм.

Вала конической шестерни с коническим концом:

Длина посадочного конца вала lМБ=1,5×d=1,5×60=90 мм.

длина цилиндрического участка 0,15×d = 0,15×60 ==9 мм

длина резьбового участка 0,4×dП=0,4×65= 26 мм.

диаметр и длина резьбы dР=0,9×(d-0,1×l)= 0,9×(60-0,1×90)=45,9 мм. Принимаем 48 мм

Другие размеры обоих валов выявляются при вычерчива­нии компоновочной схемы.

Методика определения мощности электродвигателя

Существуют различные формулы расчета, позволяющие определить точную мощность электродвигателя. Для использования некоторых формул пользователю придется измерить размеры статора двигателя, для других формул – нужно знать величину тока или КПД двигателя. Многие специалисты используют эти формулы на практике, но существует и гораздо более простая, удобная методика определения мощности двигателя – практические измерения. С помощью установленного счетчика потребления электрической энергии в бытовой электросети можно узнать мощность любого оборудования.

Для проведения таких измерений нужно будет отключить от питания все бытовые электрические устройства, чтобы ни один прибор не потреблял электрическую энергию и счетчик «не крутился». Освещение также необходимо отключить, так как даже одна включенная лампочка может навредить испытаниям.

Особенности определения мощности зависят от того, какой именно счетчик потребления электроэнергии у вас установлен. Если на вводе электричества на объект установлен счетчик «Меркурий», достаточно просто включить электродвигатель на полной мощности на 3-5 минут. В процессе работы двигателя счетчик будет показывать величину нагрузки, измеряемую в кВт.

Провести такие измерения можно и с помощью стандартного индукционного счетчика потребления, но нужно помнить, что такие устройства ведут учет в Квт/ч. Итак, сначала нужно записать точные показателя счетчика до начала исследования, затем нужно включить двигатель ровно на 10 минут, не допуская никаких погрешностей. Лучше всего засекать время с помощью секундомера, позволяющего вовремя включить и выключить двигатель. После выключения двигателя нужно снять показания с индукционного счетчика, отнять из показаний записанную перед измерениями величину. Теперь показатели умножаем на 6. Полученные в ходе этих простых измерений и вычислений результаты будут точно отображать активную мощность двигателя в кВт.

Сложнее определить технические характеристики маломощных двигателей, но и их мощность можно рассчитать, хотя это потребует больших усилий. Легче всего определить мощность двигателя путем подсчета полных оборотов диска за единицу времени. К примеру, на счетчике указано, что 1200 оборотов равняется 1 кВт/ч. Если в течение одной минуты счетчик сделает 10 оборотов, то в этом случае 10 нужно умножить на 60 (число минут в часе) и получаем 600 оборотов в час. Делим 1200 на 600 и получаем мощность электродвигателя

Важно отметить, что на точность напрямую влияет продолжительность измерений. Чем дольше измерять показания, тем точнее можно определить мощность двигателя

Бирка (шильдик) электродвигателя

Осмотрев любой, за редким исключением, электродвигатель можно обнаружить табличку, привинченную на болты, саморезы или же заклепки. Что же написано на данном куске металла? Возьмем шильдик, заменив на нем заводской номер на название сайта.

Кстати, редко бывает, что табличка на электрооборудование находится в таком, почти идеальном состоянии. Часто данные выцветают или замазаны какой-то дрянью. Но, нам повезло. Пойдем по-порядку.

Первая строчка — число фаз и тип тока (3

), заводской номер, частота сети, форма исполнения и монтажа, класс изоляции

Вторая строчка — тип электродвигателя, косинус фи, возможные схемы соединения, номинальная частота вращения

Третья строчка — возможные номинальные напряжения, номинальная мощность, IP — степень защиты электродвигателя, масса, режим работы электродвигателя (S1).

Четвертая строчка — номинальные токи в зависимости от схемы включения обмоток, далее какому госту соответствует эд.

Рассмотрим отдельные параметры более подробно.

Полная и активная мощность электродвигателя

Формула мощности трехфазного асинхронного двигателя:

S1 — полная мощность, потребляемая двигателем из сети

P1 — активная мощность, потребляемая электродвигателем из сети (указана на шильдике)

P — активная мощность на валу ЭД.

cosf — косинус фи, коэффициент мощности — угол сдвига фаз между активной (P) и полной мощностью (S).

В формулах выше, значение мощности получится в Вт, значение полной мощности в ВА. Чтобы перевести в киловатты необходимо получившееся значение разделить на тысячу. Значение тока и напряжения соответственно в формуле выше в амперах и вольтах.

I1 и U1 — линейные значения тока и напряжения, их еще называют междуфазными. Не стоит путать с фазными. Линейные — это АВ, ВС, СА (380); фазные — АО, ВО, СО (220). Если выразить формулы мощностей через фазные значения тока и напряжения, то вместо корня из трех вначале будет коэффициент 3. Этот коэффициент определяется наглядно через векторную диаграмму трехфазного напряжения.

Для двигателей постоянного тока формула будет просто произведение напряжения на зажимах двигателя умножить на ток, потребляемые двигателем из сети.

Потребляемая мощность p1 больше мощности на валу ЭД из-за потерь, которые возникают при преобразовании электрической энергии в механическую.

Звезда/Треугольник и 220/380, 380/660

Отдельного внимания заслуживают варианты подключения ЭД.

Смотреть все значения по порядку как они идут через дробь. То есть написано на шильде Y/D ( треугольник/звезда), значит и токи, напряжения соответственно будут сначала для Y, а после дроби для звезды. Единственно, нюанс, что при 220/380 — треугольник будет 220, А при 380/660 — треугольник будет 380. То есть говорить, что 380 — это всегда звезда — неверно.

Всегда изучайте табличку на движке перед подключением.

Достоинства при подключении звездой и треугольником абстрактны, так как каждая схема имеет свои области применения:

  • Y — меньше рабочий и пусковой ток, больше напряжение, меньше пусковой момент, меньше греется
  • D — больше пусковой момент, пусковой ток, но и больше греется.

Бывают двухскоростные двигатели, где сначала запускаются на звезде, А потом переходят на треугольник. В таком случае механизм легче запускается, А потом работает с большей мощностью.

При подключении трехфазного двигателя на 220В, где есть лишь фаза и ноль, можно прибегнуть к схеме с конденсаторами.

Форма исполнения и способ монтажа

IM 1081 — форма исполнения и способ монтажа согласно ГОСТ 2479 и МЭК60034-5. В нашем примере это обозначает “на лапах с двумя подшипниковыми щитами, с одним циллиндрическим концом вала”.

Это название состоит из латинских букв IM и четырех чисел.

Первая цифра от 1 до 9 — конструктивный способ исполнения

Вторая и третья (00. 99) — способ монтажа

Четвертая (0..9) — условное обозначение конца вала.

Коэффициент полезного действия электродвигателя

КПД показывает эффективность преобразования электродвигателем электрической энергии, которую он берет из сети, в механическую энергию вращения механизма.

Если бы не было потерь при передаче энергии, то КПД равнялся бы 100%. Однако, такого не существует. Однако, существуют виды потерь, которые уменьшают величину коэффициента:

  • потери от нагрева проводников с током при увеличении нагрузки — электрические потери
  • потери на вихревые токи, гистерезис в шихтованных статорах — магнитные потери
  • потери на трение подшипников, вентиляцию — механические потери
  • плюс различные дополнительные менее важные виды потерь.

Часто, но не всегда, чем выше скорость вращения электродвигателя, тем больше его КПД. Это связано с зависимостью КПД и скольжения ЭД. Существуют классы согласно величины КПД по ГОСТ IEC/TS15: IE1, IE2, IE3, IE4.

Определение числа оборотов двигателя по диктофону на смартфоне

Для этого вам понадобится современный смартфон с установленной на нем программой диктофона.

При этом запись должна сохраняться и отображаться в графическом виде. Такое к примеру умеет делать прога TapeMachine.

Если у вас подобной нет, придется записать файл в формате mp3, после чего открыть его на компьютере в аудиоредакторе. Дабы ничего не скачивать, воспользуйтесь популярными онлайн сервисами.

Кладете смартфон рядом с двигателем и запускаете движок на холостом ходу. После чего к валу, где должна стоять шпонка, прикладываете жало отвертки.

Диктофон в этот момент должен фиксировать и записывать исходящие звуки ударов отвертки о ребра прорези под шпонку. Если у вас на валу установлен ролик, то можно на конец вала накрутить медную проволоку, а вместо отвертки взять кусок плотного картона (наждачку).

Удары в этом случае будут передаваться от проволоки к картонке. Поработав секунд десять, двигатель можно выключать.

После чего приступаете к анализу графической записи. Тонкая полоса — это звук работы вала.

Большие пики – моменты ударов отвертки. Выберите из всей записи наиболее удачный отрезок и посчитайте количество пиков в 1-ой секунде.

Допустим, их получилось 25шт. В минуту это дает 25*60=1500 оборотов.

Это и есть ваша синхронная частота вращения вала.

Какие бывают электродвигатели

Все электроприводы классифицируют на две основные группы по типу электропитания: работающие от постоянного и переменного тока:

  1. Двигатели постоянного тока устанавливаются на транспорт, буровые установки, грузовые подъёмники, пассажирские лифты, электроинструмент, станки, экскаваторы, другую спецтехнику, где необходимо регулировать скорость вращения приводного вала в большом диапазоне. Моторы отличаются высоким КПД, большой мощностью, нагружаемостью, обычно оснащаются электроникой для управления.
  2. Двигатели переменного тока считаются универсальными, по конструкции проще, чем электродвигатели постоянного тока, надёжны, неприхотливы. В бытовой и промышленной технике, где постоянная нагрузка, устанавливают практичные приводы переменного тока.

Двигатели постоянного тока

Классифицируются по типу коллекторно-щеточного узла и характеру возбуждения.

  • В коллекторных переключение полярности обмоток осуществляется специальным механизмом с контактными щётками, которые быстро изнашиваются, перегреваются, обгорают. К тому же при использовании щёточных контактов возникают искры и электропомехи.
  • В бесколлекторных происходит самосинхронизация частотности крутящего момента, электродвигатели более экономичные, в них нет щёточных контактов.
  • При независимом возбуждении контакты обмотки подключаются к аккумулятору или выпрямителю. Скорость вращения рамки регулируется реостатом, вмонтированным в обмотки возбуждения. Двигатели рассчитаны на небольшую нагрузку, при резком снижении сопротивления выходят из строя.
  • Параллельное подключение ротора и обмотки, возбуждающей электромагнитное поле, практикуется в приводах с жёсткими режимами эксплуатации за счёт разницы силы тока в обмотке и якоре. Двигатель подключают к вентиляторам, продолжительно работающим станкам.
  • Двигатели с последовательным возбуждением рекомендуются для электротранспорта. Электродвигатель запускается только под нагрузкой, не работает на холостых оборотах.
  • Смешанное возбуждение подразумевает монтаж двух обмоток на каждом из полюсов. Отличительный признак такого двигателя – реверсивное движение при смене полярности. Для регулировки в электросхему включают резисторы.
  • Серводвигатели действуют по принципу использования отрицательной обратной связи, способны выдавать высокие обороты. Разработаны для поточных линий, высокопроизводительных станков.
  • Линейные двигатели с возвратно-поступательным движением ротора устанавливаются в прессах, молотах, механизмах подачи. Помогают избежать установки передаточных устройств, червячных передач.

Двигатели переменного тока

Широкий модельный ряд включает моторы, работающие от однофазной и трёхфазной электрической сети.

Основные виды:

  • Синхронные отличаются одинаковой частотой вращения магнитного момента и рамки, поэтому работают с постоянной скоростью. Приводы подключают к нагнетателям, компрессорному оборудованию, насосам.
  • В асинхронных разная частота вращения создаётся за счёт фазного и короткозамкнутого подключения возбуждающих обмоток и ротора. За счёт частотной разницы можно регулировать скорость вращения приводного вала.
  • Шаговые двигатели преобразуют электроимпульсы дискретно, с определённым шагом. Моторы при незначительных размерах характеризуются высокой продуктивностью. Устанавливаются в процессорные вентиляторы, другую офисную технику.

Зная особенности электродвигателей, можно выбрать надёжную бытовую технику или электроинструмент.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
