Как считается мощность двигателя?

Как узнать частоту вращения вала двигателя

Для определения частоты по первому способу вам потребуется обычный китайский стрелочный мультиметр (аналоговый, не электронный!).

Определять частоту нужно при положении переключателя мультиметра в режиме измерения тока (100мА). Далее подключаете измерительные щупы в соответствующие разъемы:

один в COM (общий)

другой в V, Ом, мА (замер напряжения, сопротивления, тока)

Вскрываете распредкоробку БРНО (блок расключения начала обмоток движка).

Обязательно отключаете питание и проверяете на клеммах отсутствие напряжения!

После этого одним щупом дотрагиваетесь до начала обмотки (любой), а другим до провода, являющегося концом этой же обмотки. Чтобы ничего не перепутать ориентируйтесь по обозначениям на бирках.

Вручную медленно проворачиваете вал на один оборот. В этот момент стрелка на мультиметре начнет отклоняться от своего нулевого значения.

Причем несколько раз. Вам нужно посчитать количество таких отклонений. Что это в итоге дает?

Дело в том, что количество отклонений на один оборот вала соответствует количеству полюсов и напрямую связано с синхронной частотой вращения двигателя (1500 об/мин, 3000 об/мин и т.д.)

Вот таблица такой зависимости:

Помимо такого простейшего есть и более технологичный способ определения частоты вращения вала.

Мощность через крутящий момент

Один из способов вычисления мощности является определение зависимости крутящего момента мотора от количества оборотов.

Любой момент в физике – произведение силы на плечо ее приложения. Крутящий момент – произведение силы, которую может развивать двигатель для преодоления сопротивления нагрузки, на плечо ее приложения. Именно данный параметр определяет, насколько быстро мотор достигает своей максимальной мощности.

Крутящий момент можно определить, как отношение произведения рабочего объема на среднее эффективное давление в камере сгорания к 0,12566 (константа):

M = (Vрабочий * Pэффективное)/0,12566, где Vрабочий – рабочий объем мотора , Pэффективное – эффективное давление в камере сгорания .

Обороты двигателя характеризуют скорость вращения коленвала.

Используя величины крутящего момента и оборотов двигателя, можно использовать следующую формулу расчета мощности двигателя:

P = (M * n)/9549, где M – крутящий момент , n – скорость вращения вала [об/мин], 9549 – коэффициент пропорциональности.

Рассчитанная мощность измеряется в киловаттах. Чтобы перевести вычисленную величину в лошадиные силы, нужно результат умножить на коэффициент пропорциональности 1,36.

Этот способ вычисления состоит в использовании всего двух элементарных формул, поэтому считается одним из самых простых. Правда, можно поступить еще проще и воспользоваться онлайн-калькулятором, в который необходимо внести определенные данные об автомобиле и его двигательном агрегате.

Стоит заметить, что данная формула расчета мощности двигателя позволяет рассчитать лишь ту мощность, которая получается на выходе двигателя, а не ту, которая реально доход до колес автомобиля. В чем разница? Пока мощность (если представить ее как поток) доходит до колес, она испытывает потери в раздаточной коробке, например. Играют весомую роль и побочные потребители вроде кондиционера или генератора. Нельзя не упомянуть потери на преодоление сопротивления подъему, качению, а также аэродинамическому сопротивлению.

Частично этот недостаток компенсируется использованием других расчетных формул.

Крутящий момент двигателя

Стоит понимать, что мощность мотора – это энергия, которая вырабатывается двигателем. И именно эта энергия преобразуется в крутящий момент на выходном (коленчатом) валу двигателя, далее момент изменяется в трансмиссии (при помощи нужных передаточных чисел шестерен) и после передается на привода, или ведущие мосты и после на колеса.

Тронуться и поехать, вы сможете даже на маломощном двигателе (причем для этого нам не нужно много мощности), здесь работают передаточные числа, которые точно подобраны в трансмиссии вашего авто.

НО мы же не хотим ездить со скоростью 20 – 40 км/ч, нам нужно ускорение, быстрое передвижение. А для этого просто необходим достаточный крутящий момент при всех диапазонах скоростей. Это достигается – достаточной мощностью двигателя и подбором шестерен в трансмиссии и приводах, мостах (если есть).

Если вывести определение:

Крутящий момент – это сила, которая умножена на плечо ее приложения, которую может предоставить мотор машине для преодоления тех или иных сопротивлений движению. Измерения производят в ньютонах, а рычаг измеряется в метрах.

Если разобрать, просто «на пальцах формулу», то 1 Н·м – это сила с которой 0,1 кг, давят на конец рычага (это поршень) длиной в 1 метр. Как становится понятно, в двигателе роль рычага выполняет кривошип коленчатого вала, через который и производится крутящий момент. Понятно, что кривошип, длинной не 1 метр, но момент вычисляется из приложенных характеристик.

Именно от этого показателя и зависит время достижения силовым агрегатом максимальной мощности, а значит и динамики разгона авто.

Если образно утрировать — то момент, собирает все лошадиные силы в «кулак» который и раскручивает мотор, и чем больше этот кулак, тем быстрее раскручивается мотор и ускоряется автомобиль.

Высокие обороты

Сказанное выше может подтолкнуть на мысль о том, что двигатель лучше хорошо раскручивать, нежели недокручивать. Это позволит при необходимости получать быструю отдачу от двигателя при нажатии педали газа.

Да, обгонять и совершать манёвры действительно лучше при высоких оборотах. Но тут всё достаточно условно и неоднозначно. Если постоянно крутить мотор выше нормы, тогда можно столкнуться с некоторыми проблемами.

В любом случае на автомобиле есть тахометр. На тахометре отображена зона оборотов зелёного и красного цвета. Приближаясь максимально к красной зоне или оказываясь в ней, обороты считаются повышенными.

При активной работе мотора на высоких оборотах увеличивается нагрузка на все узлы и системы. Повышается температура ДВС, растёт нагрузка на систему охлаждения. Двигатель быстрее изнашивается и может перегреться.

Эксплуатация в условиях повышенных оборотов заставляет тщательнее выбирать моторное масло и чаще его менять. Даже высококачественная синтетика под нагрузкой и при высоких постоянных температурах быстро теряет свои смазывающие и защитные свойства, она не справляется с защитой деталей мотора. Отсюда износ и проблемы с ДВС.

Расчет мощности двигателя формула для компрессора

Выбирая электродвигатель, наиболее подходящий для работы того или иного компрессора, необходимо учитывать продолжительный режим работы данного механизма и постоянную нагрузку. Расчет требующейся мощности двигателя Рдв осуществляется в соответствии с мощностью на валу основного механизма. В этом случае следует учитывать потери, возникающие в промежуточном звене механической передачи.

Дополнительными факторами являются мощности, назначение и характер производства, на котором будет эксплуатироваться компрессорное оборудование. Они оказывают определенное влияние, в связи с чем оборудование может потребовать незначительных, но постоянных регулировок для поддержки производительности на должном уровне.

Как рассчитывается мощность двигателя?

Лошадиные силы двигателя автомобиля не измеряются лошадьми на практике, и это очевидно. Но как рассчитать мощность двигателя автомобиля другим способом? Всё очень просто: если Вы хотите узнать, сколько лошадиных сил в двигателе машины, Вы подключите двигатель к специальному динамометру. Динамометр создаёт нагрузку на двигатель и измеряет количество энергии, которое может развить двигатель против нагрузки. Но, тем не менее, чтобы рассчитать мощность двигателя, есть ещё один шаг, который необходимо преодолеть, и об этом мы сейчас поговорим.

Крутящий момент

Представьте себе, что у Вас есть большой торцевой гаечный ключ с ручкой на нём в 1 метр длиной, и Вы надавите на него весом 100 грамм. То, что Вы делаете, называется применением крутящего момента, у которого также есть своя единица измерения, и в данном случае она рассчитывается как 1 ньютон*метр (Н*м), потому что Вы давите 100 граммами (что примерно равно 1 Ньютону) с «плечом» в 1 метр. Вы сможете получить тот же 1 Н*м, если, к примеру, надавите весом в 1 кг на торцевой ключ с длиной ручки в 10 см.

Аналогично, если Вы вместо торцевого ключа приложите вал двигателя, то двигатель даст некоторый показатель крутящего момента на вал. Динамометр измеряет этот крутящий момент. А далее Вы можете легко конвертировать крутящий момент в лошадиные силы путём простой формулы и, таким образом, рассчитать мощность машины. Формула эта выглядит следующим образом:

Мощность двигателя = (Обороты в минуту * Крутящий момент)/5252.

Вы можете получить представление о том, как динамометр работает, следующим образом: представьте, что Вы включаете двигатель автомобиля при включенной нейтральной передачей и жмёте педаль акселератора «в пол». Двигатель будет работать так быстро, что может взорваться. Это не есть хорошо, но так, при помощи динамометра Вы можете измерить крутящий момент двигателя на разных оборотах. Вы можете подключить двигатель к динамометру, нажать на педаль газа и создать в динамометре достаточное количество нагрузки на двигатель, чтобы сохранить его работу, скажем, на 7 000 оборотов в минуту. Вы записываете при это на бумагу, с какой максимальной нагрузкой двигатель может справиться. Тогда Вы начинаете применять дополнительную нагрузку, чтобы сбить скорость двигателя до 6 500 оборотов в минуту и снова записать нагрузку в новом режиме. Тогда Вы сбросите нагрузкой двигатель до 6 000 оборотов в минуту, и так далее. Вы можете сделать то же самое вплоть до критически низких 500 или 1 000 оборотов в минуту. Что динамометры делают — так это фактически измеряют крутящий момент и далее конвертируют крутящий момент в лошадиные силы, рассчитывая мощность.

Тем не менее, крутящий момент, хоть и растёт вместе с мощностью при росте оборотов, тем не менее, не всегда значение мощности прямо пропорционально крутящему моменту. Так, если Вы построите график мощности и крутящего момента по оборотам вращения двигателя, делая отметки с шагом в 500 оборотов, то, что Вы в конечном итоге получите, является кривой мощности двигателя. Типичная кривая мощности для высокопроизводительного двигателя может выглядеть следующим образом (в примере 300-сильный мотор Mitsubishi 3000):

Данный график указывает на то, что любой двигатель имеет пиковую мощность, которую можно рассчитать динамометром — значение оборотов в минуту, при которых мощность двигателя достигает своего максимума. Двигатель также имеет максимальный крутящий момент в определённом диапазоне оборотов в минуту. Вы можете часто видеть в технических характеристиках автомобилей указание наподобие «123 л.с. при 4 600 об./мин., 155 Нм при 4 200 об./мин.». А ещё, когда люди говорят, что двигатель «низкооборотистый» или «высокооборотистый», то они имеют в виду, что максимальный крутящий момент двигателя достигается на довольно низкой или высокой величине оборотов соответственно (например, дизельные двигатели по своей природе являются низкооборотистыми, и потому (но не только поэтому) их часто используют на грузовых автомобилях и тракторах, а вот бензиновые двигатели, напротив, высокооборотистые).

Как мы видим, рассчитать мощность двигателя машины является не такой уж и сложной задачей для специалистов, вооружённых динамометром.

Так что важнее?

Вернемся к вопросу, который породил сию статью: что важнее крутящий момент или мощность? Никакого смысла в такой постановке вопроса по факту нет. На самом деле, крутящий момент и мощность – это два неразрывных показателя, без одного не бывает другого.

График мощности и крутящего момента

Чаще всего такой некорректный вопрос возникает при обсуждении дизельных и бензиновых двигателей. Бензиновые двигатели часто выигрывают на высоких оборотах, а дизельные – низких. И говоря про высокие обороты люди концентрировались на мощности, а говоря про низы – на моменте, хотя, как мы уже выяснили, эти показатели существуют всегда одновременно.

Еще один миф, который можно тут развеять, это то что диностенды измеряют мощность. На самом деле они измеряют крутящий момент, из которого потому рассчитывают мощность. Крутящий момент, умноженный на обороты в секунду и деленый на 5252 – это и есть мощность. Вот такая занимательная математика для автомобилистов!

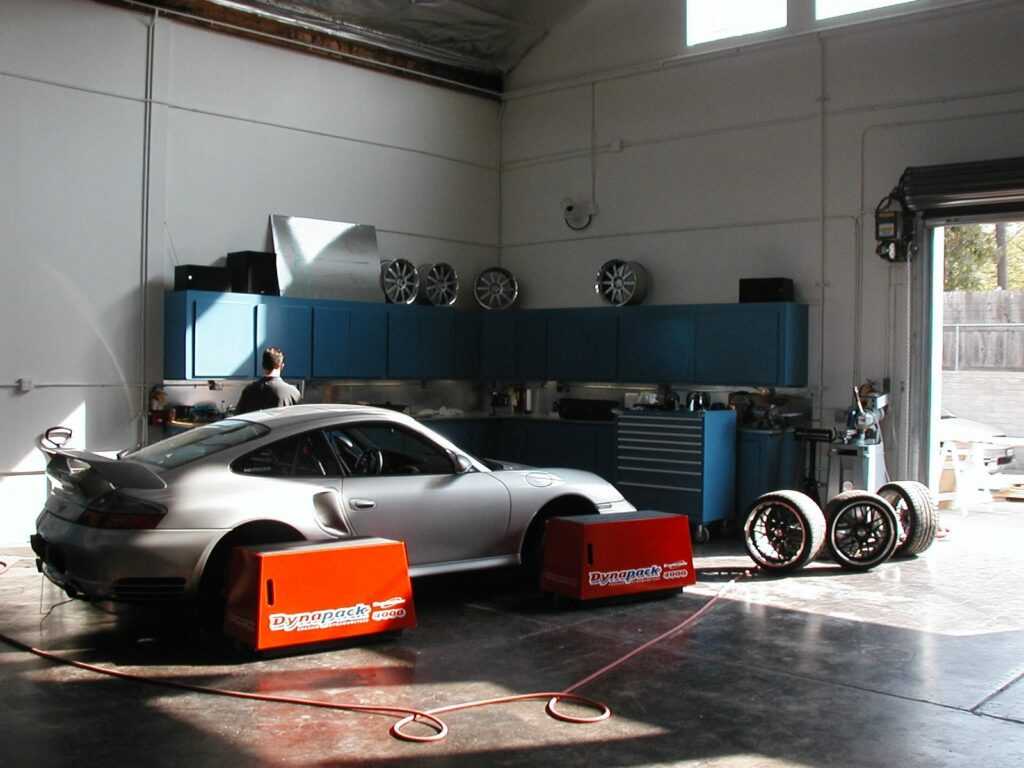

Диностенд

Высокие обороты

Нестабильность оборотов чем, может, быть вызвана

Самые оптимальные обороты двигателя, которые функционируют нестабильно, могут быть вызваны сразу несколькими причинами. Неисправность механики привода заслонок, может негативно повлиять на работоспособность оборотов двигателя. Следовательно, частота, которая определяет вращение, имеет нестабильное подсоединение.

Иногда на внутренних стенках карбюратора появляются отложения в чрезмерном количестве. Соответственно, это, может, вызвать неисправность устройства. В этой ситуации, специалисты предлагают проводить диагностику элементов привода дроссельных заслонок. Следовательно, придется произвести очистку дроссельного узла.

Для проверки действия приводов, понадобится помощник, который нажмет медленными движениями до полноценного упора на газ и водитель в то же время проследит за действием рычага. Номинальные двигатели внутреннего сгорания работают с полной мощностью.

Заслонки должны находиться в вертикальном положении. При наличии привода вторичной механической камеры, происходит открытие заслонки. Средство, в свою очередь, должно вернуться в исходное положение. При упорном нажатии на газ, осуществляется проверка действия полного хода рычага. Если рычаг функционирует нормально, тогда в будущем следует добиться полного его хода.

При неровном ходе заслонки, специалисты снимают и разбирают полностью карбюратор. После того как осуществляется полноценная очистка корпуса дроссельной заслонки, ход заслонки нормализуется. Если заслонка вторичной камеры заклинена, тогда необходимо воспользоваться специальным аэрозолем, который выпущен для очистки данного устройства. Данное средство в основном применяют для полноценной очистки дроссельного узла.

Инновационный продукт можно применить очень легко и просто. Даже не понадобится разобрать карбюратор, чтобы очистить элементы. Для начала придется лишь снять воздушный фильтр и вспрыснуть средство в небольшом количестве. При осуществлении процедуры, необходимо одновременно добавить газ.

При сброске оборотов, мотор будет «захлебываться». После чего произойдет повышение оборота. Процедуры должны быть проведены не менее трех или двух раз. Ведь после этого, вы будете уверены, что дроссельная заслонка полностью промыта. Некоторые специалисты советуют полностью промывать карбюратор, чтобы привести устройство в исправность.

Нагрузка насосов и типы нагрузки электродвигателя

Выделяют следующие типы нагрузок:

Постоянная мощность

Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот. Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.

Постоянный вращающий момент

Как видно из названия – «постоянный вращающий момент» – подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.

Переменный вращающий момент и мощность

«Переменный вращающий момент» – эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.

Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.

Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса. Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия

, которые описывают соотношение между разностями давления и расходами.

Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.

Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.

В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.

Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.

Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.

На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения – мал, а потребный вращающий момент при высокой частоте вращения – велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность – кубу скорости вращения.

Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:

Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения. Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.

В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.

Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения. Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.

Расчет по массе и времени разгона от нуля до сотни

Определить как измеряется мощность двигателя, можно также по общей массе авто и времени его разгона до 100 километров в час. К сожалению, у этого способа есть один крупный недостаток — итоговая формула является достаточно сложной и она может сильно меняться в зависимости от технических особенностей авто (тип привода, характер трансмиссии и так далее).

Поэтому мы Вам рекомендуем производить расчет мощности по массе и времени разгона не вручную, а с помощью готового калькулятора на нашем сайте.

Оптимальный алгоритм действий:

Выполните разгон своего автомобиля от 0 до 100 километров в час. Определите время разгона любым удобным способом (обычно это делается с помощью бортового компьютера).
Узнайте массу своей машины — сделать это можно с помощью все того же бортового компьютера, с помощью технической документации и так далее.
Воспользуйтесь нашим калькулятором — введите массу и время разгона, выберите тип привода, укажите трансмиссию.

Мощность по габаритам

Статор имеет множество различных составляющих, одна из которых – сердечник. Для расчета мощности двигателя с использованием габаритов следует выполнить следующие действия:

Измерить длину и диаметр сердечника.
Вычислить постоянную C, которая будет использована при дальнейшем расчете. C = (π * D * n)/(120 * f), где D – диаметр сердечника, n – скорость вращения вала, f – частота напряжения (чаще всего это промышленная частота 50 Гц).
Вычислить мощность P по формуле P = C * D2 * l * n * 10-6, где C – вычисленная константа, D – диаметр сердечника, n – скорость вращения вала, l – длина сердечника.

Лучше производить все измерения и вычисления с максимальной точностью, чтобы расчет мощности двигателя электропривода был максимально приближен к действительности.

Подведем итоги

Если вы столкнулись с возможностью выбрать автомобиль с незначительно отличающимися по характеристикам двигателями, тогда оптимально выбирать агрегат с большим крутящим моментом. Данное правило особенно актуально для машин с МКПП. Например, производитель может выпускать одну и ту же модель, которая получает ДВС с рабочим объемом 1.8 литра (140 л.с.) и 2.0 (155 л.с.). Также следует учитывать и упомянутую выше полку крутящего момента, то есть зависимость мощности и крутящего момента от оборотов двигателя.

Лучшим вариантом двигателя будет тот, когда мотор выходит на пик момента не на определенных оборотах, а в максимально широком диапазоне. Например, простой атмосферный двигатель может иметь пик крутящего момента на 3500 об/мин, в то время как его продвинутый высокотехнологичный аналог с турбиной выходит на пик момента уже при 1500 об/мин, сохраняя «ровную» полку до 4500 об/мин. Это значит, что в первом случае для уверенного разгона мотор нужно крутить, удерживать ДВС на оборотах максимального момента, а также чаще переключать передачи вниз при возникновении нагрузок. Во втором случае максимум крутящего момента будет доступен водителю в широком диапазоне оборотов, что позволяет эффективно ускоряться и справляться с меняющимися нагрузками без частого переключения передачи на пониженную. Другими словами, доступность высокого крутящего момента в расширенном диапазоне фактически означает, что и мощности почти всегда достаточно.

Указанные особенности разных ДВС и умение справляться с нагрузками определяют следующий показатель, который известен как эластичность двигателя. Под эластичностью мотора следует понимать способность агрегата набирать обороты и разгонять автомобиль в условиях растущей нагрузки без переключения передачи на пониженную.

Различные силовые установки тестируются на эластичность путем анализа тяги и разгона с 60 до 100 км/ч при движении на четвёртой передаче или ускорения с 80 до 120 км/ч на включенной пятой передаче. По этой причине малообъемный высокофорсированный двигатель, который имеет отличный подхват на низких оборотах и широкую полку момента, покажет себя отличным вариантом для города. Именно в городском цикле, то есть в условиях умеренных скоростей и режимов ускорение-замедление, потенциала такого ДВС более чем достаточно. При этом следует учитывать, что на более высокой скорости в режиме трассы подобный агрегат может не обеспечить уверенного обгона, уступив в этом плане простому атмосферному двигателю с большим крутящим моментом и мощностью.
