Карбюраторный двигатель с контактной системой зажигания
Для настройки зажигания карбюраторного двигателя необходим стробоскоп. К сожалению, такой прибор мало у кого есть, поэтому используем альтернативный вариант – лампочку напряжением 12 Вольт, ключ для коленвала автомобиля и обычный ключ на «13».
Последовательность действий при выставлении зажигания на ВАЗ 2107:
Если двигатель заведен – заглушите его и дайте немного остыть. Установите поршень в первом цилиндре в необходимое вам положение. Сделать это просто. Для начала выкрутите свечу с первого цилиндра, зажмите отверстие пальцем и начинайте вращать коленчатый вал по часовой стрелке.
Как только давления на палец достигнет максимальной силы, можно говорить о занятии поршнем необходимой позиции. Продолжайте вращать вал до тех пор, пока отметка на шкиве не совпадет с отметкой на корпусе ГРМ . Если не удалось сразу увидеть метки сразу, не отчаивайтесь – просто хорошенько протрите поверхность.
Совмещение со второй меткой говорит об опережении зажигания на пять градусов. Если вы используете бензин АИ-92 или АИ-95, то это норма. Снимайте ключ с коленвала, вворачивайте свечку и подключайте провода обратно.
Определите момент зажигания
Для этого переключайте свое внимание на распределитель. Возьмите ключ на «13» и слегка открутите его гайку
Подготовьте лампочку с двумя проводками. Один из них подключайте к «массе» автомобиля, а другой – к катушке (выводу низкого напряжения).
По часовой стрелке потихоньку проворачивайте распределитель (трамблер) до того момента, пока лампочка не перестанет гореть. Против часовой стрелки возвращайте постепенно корпус на место до момента загорания лампочки.
Как только это произошло, можете возвращать все на место и спокойно отправляться в путь. На практике такой настройки достаточно, чтобы вернуть основные показатели на прежний уровень.
Ремонт и обслуживание
В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.
Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.
К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».
Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.
Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.
Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.
Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.
Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.
Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый
Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.
Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.
С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.
https://youtube.com/watch?v=5M7jgz9IVhI
Минусы и плюсы
В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:
- 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
- 21126 – гнет клапана из-за недостаточной проточки.
Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:
- мотор подгоняют под нормы Евро-4;
- для снижения веса уменьшается длина юбки поршня;
- соответственно уменьшается ширина маслосъемных и компрессионных колец;
- резко снижается ресурс ДВС.
Проточки в поршнях, чтобы клапана не гнулись при обрыве ремня
Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.
Где и у кого заказать услугу?
Если требуется капремонт двигателя на ВАЗ-2114, то есть несколько вариантов действий:
- Отвезти машину в автосервис.
- Обратиться к частному мастеру.
- Отремонтировать агрегат самостоятельно.
Капитальный тип ремонта требует наличия больших знаний, умений, опыта, определенного оборудования и инструментов. Поэтому качественно провести восстановление мотора под силу лишь мастеру сервисного автоцентра. Автосервисы выдают гарантийный лист. К частникам стоит обращаться лишь по совету хороших знакомых. Среди таких работников нередко встречаются низкоквалифицированные люди. К тому же они не дают гарантийный талон.
На автомобилях серии «Самара 2» Волжский автозавод устанавливал инжекторные двигатели с электронным, распределенным впрыском топлива. И для ВАЗ 2114, который появился в 2001 году, а в серию был запущен в 2003-м была разработана такая силовая установка — модель 2111. В последующие годы выпускались различные модификации этой машины и на некоторых из них ставились другие модели двигателей, такие как — 21114, 11183, 21124 и 21126. Но самыми массовыми серийными машинами были ВАЗ 2114 с движками моделей 2111 и 11183.
Двигатель ВАЗ 2114
Схема зажигания ВАЗ-2113, 2114, 2115
Схема зажигания в ВАЗ-2114 почти полностью идентична с моделями 2113 и 2115 и включает в себя катушку, провода, коммутатор, модуль и др. Главная задача деталей — выработка напряжения, которое поступает в свечи и заставляет их создавать искру.
Схема системы зажигания

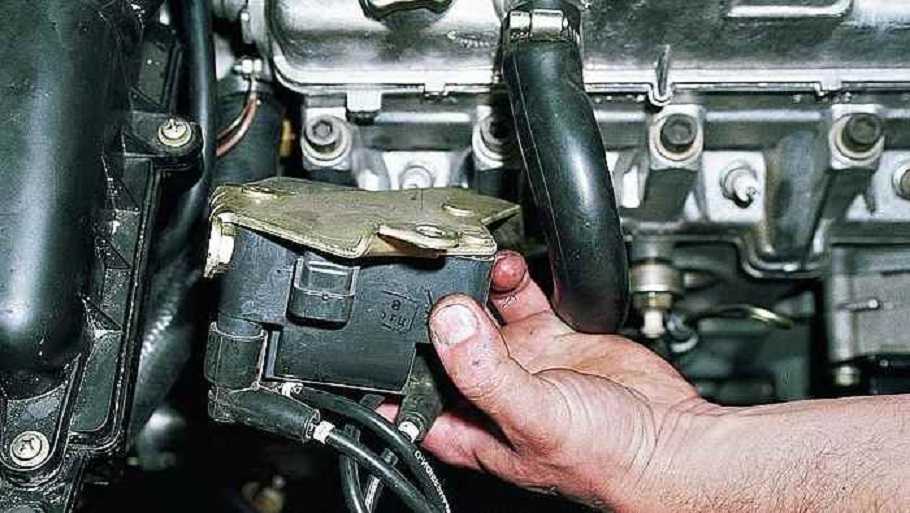

Высоковольтная катушка обеспечивает розжиг топливно-воздушной смеси, вне зависимости от того, инжекторные это или карбюраторные моторы с датчиком. Трамблеры (распределители) с появлением бесконтактных систем питания ушли в прошлое. Их сменили новые схемы от ВАЗ-2114, принцип работы которых основан на логике стандартных структур. В старых системах напряжение генерировалось посредством разъединения контактов. В новых сигналы подаются блоком управления, который собирает сигналы, поступающие от датчиков на моторе, формирует их в управляющий импульс и направляет в схему воспламенения. Высокое напряжение вырабатывается двумя катушками и двухканальным электронным коммутатором.
Система включает в себя:
- Датчик холла.
Расположение датчика холла
- Модуль.

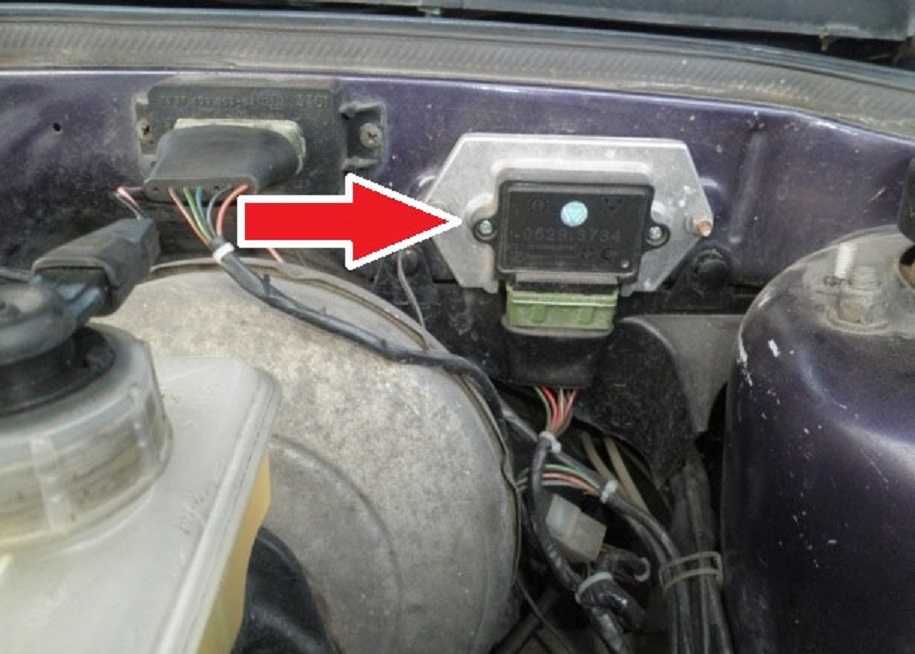

Модуль зажигания

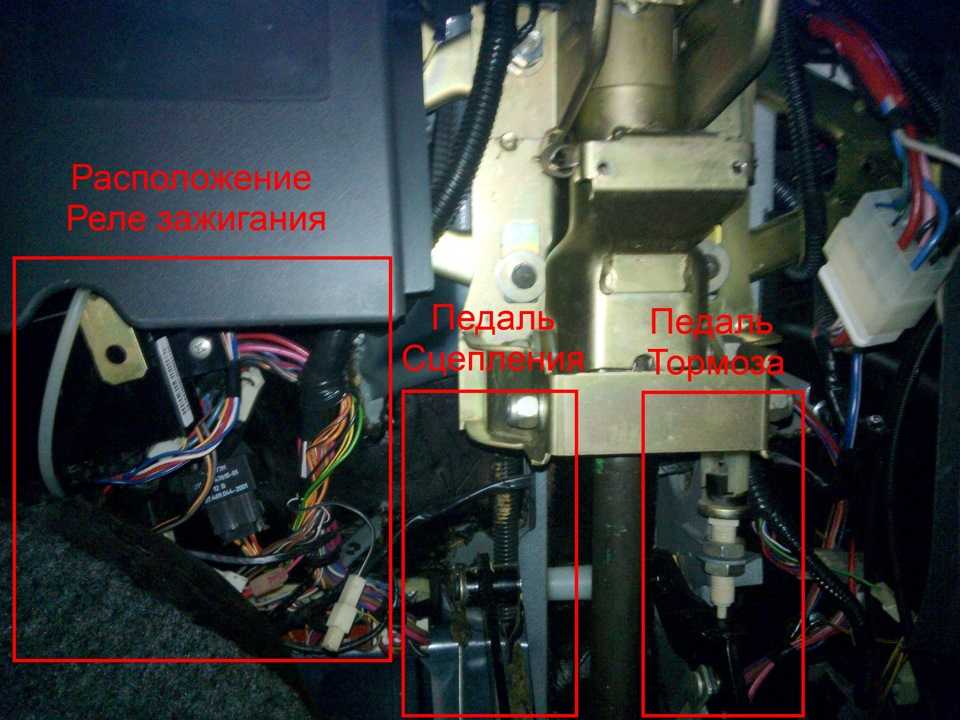

- Реле включения, а также выключатель.
- Электронный коммутатор.
Расположение электронного коммутатора
- Провода высокого напряжения.
Провода высокого напряжения
Бесконтактное подключение обеспечивается низковольтным разъемом подачи напряжения. Высоковольтные провода подключаются непосредственно к свечам.
При проблемах в узле надо в первую очередь проверить свечи.
Для этого необходимо:

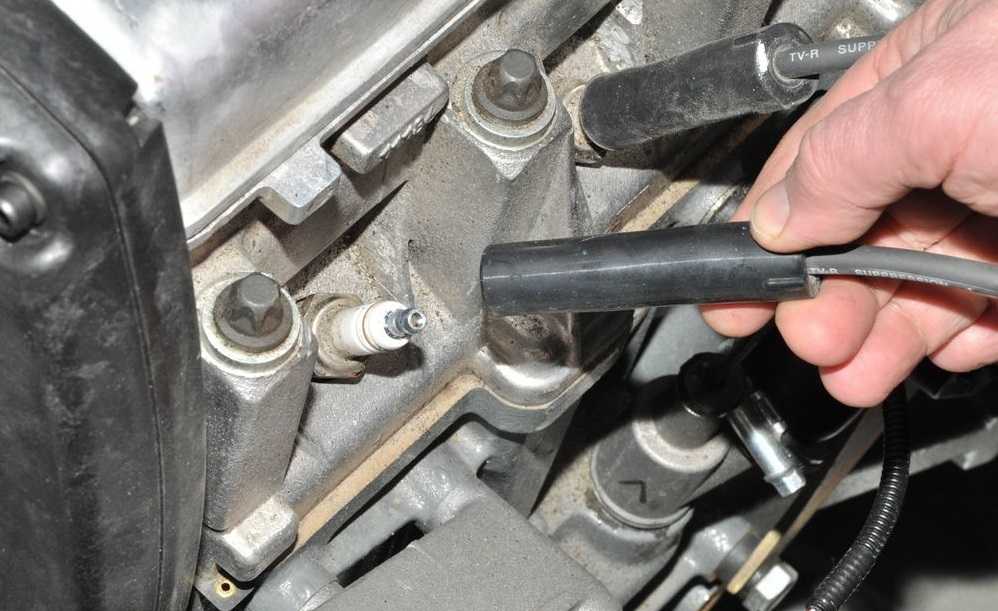

- Отсоединить наконечники бронепроводов.
Отсоединяем наконечники
- Открутить свечи ключом на 17. По их состоянию специалист определит локацию проблемы.

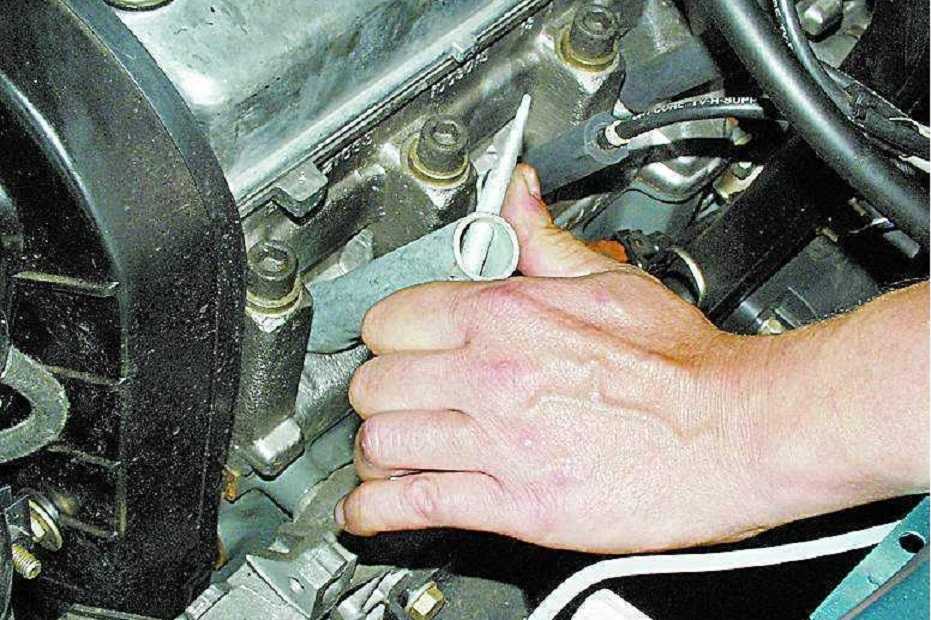

Открутить свечи ключом на 17
Разновидности ВАЗ 2115
| Авто- мобиль | Код комп- лек- тации | Тип кузова | Исполне- ние | Тип двигателя | Нор- мы ток- сич- ности | Панель прибо- ров | Контроллер | Примечание |
| ВАЗ- 2115-01 | 10 —> 05.02 | седан | норма | 21083-60 карбюра- торный с бескон- тактной системой зажигания | R83 | 2114 | карбюратор 21083-31 | базовая комплектация для внутреннего рынка |
| 11 —> 03.02 | седан | норма | 21083-53 карбюра- торный с бескон- тактной системой зажигания | R83 | 21083 | карбюратор 21083 | дополнительная комплектация для внутреннего рынка с электроблокировкой дверей и электростекло- подъемниками | |
| 13 —> 03.02 | седан | норма | 21083-53 карбюра- торный с бескон- тактной системой зажигания | R83 | 21083 | карбюратор 21083 | дополнительная комплектация для внутреннего рынка с электростекло- подъемниками | |
| 14 —> 03.02 | седан | норма | 21083-60 карбюра- торный с бескон- тактной системой зажигания | R83 | 2114 | карбюратор 21083-31 | дополнительная комплектация для внутреннего рынка | |
| 15 —> 03.02 | седан | норма | 21083-53 карбюра- торный с бескон- тактной системой зажигания | R83 | 21083 | карбюратор 21083 | дополнительная комплектация для внутреннего рынка без электроблокировки дверей и электростекло- подъемников | |
| ВАЗ- 2115-20 | 10 | седан | стандарт | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | базовая комплектация для внутреннего рынка |
| 11 | седан | стандарт | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | дополнительная комплектация для внутреннего рынка с обогревом сидений | |
| 12 | седан | стандарт | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | дополнительная комплектация для внутреннего рынка без электроблокировки дверей и электростекло- подъемников | |
| 13 | седан | стандарт | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | дополнительная комплектация для внутреннего рынка с обогревом сидений без электроблокировки дверей и электростекло- подъемников | |
| 110 | седан | стандарт | 2111-86 с распреде- ленным впрыском топлива | евро-2 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | базовая комплектация для внешнего рынка | |
| 119 | седан | стандарт | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | дополнительная комплектация для внешнего рынка без нейтрализатора и иммобилизатора | |
| 130 | седан | стандарт | 2111-74 с распреде- ленным впрыском топлива | евро-3 | 2114 | 2111-1411020-50 | дополнительная комплектация для внешнего рынка с датчиком фаз и датчиком неровной дороги | |
| ВАЗ- 2115-21 | 10 | седан | норма | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | базовая комплектация для внутреннего рынка |
| 12 | седан | норма | 2111-86 с распреде- ленным впрыском топлива | R83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | дополнительная комплектация для внутреннего рынка | |
| 21 | седан | норма | 2111-86 с распреде- ленным впрыском топлива | R83-02 | 2114 | 2111-1411020-60 2111-1411020-61 2111-1411020-62 | дополнительная комплектация для внутреннего рынка с нейтрализатором | |
| 110 05.02 | седан | норма | 2111-86 с распреде- ленным впрыском топлива | Евро-2 | 2114 | 2111-1411020-40 | базовая комплектация для внешнего рынка | |
| ВАЗ- 2115-22 | 10 | седан | норма | 2111-86 с распреде- ленным впрыском топлива | R83-02 | 2114 | 2111-1411020-60 2111-1411020-61 2111-1411020-62 | базовая комплектация для внутреннего рынка |
| 11 | седан | люкс | 2111-86 с распреде- ленным впрыском топлива | R83-02 | 2114 | 2111-1411020-60 2111-1411020-61 2111-1411020-62 | дополнительная комплектация для внутреннего рынка | |
| 110 | седан | люкс | 2111-86 с распреде- ленным впрыском топлива | Евро-2 | 2114 | 2111-1411020-40 | базовая комплектация для внешнего рынка | |
| 119 | седан | люкс | 2111-86 с распреде- ленным впрыском топлива | R-83 | 2114 | 2111-1411020-70 2111-1411020-71 2111-1411020-72 | дополнительная комплектация для внешнего рынка без нейтрализатора и иммобилизатора | |
| 130 | седан | люкс | 2111-74 с распреде- ленным впрыском топлива | Евро 3 | 2114 | 2111-1411020-50 | дополнительная комплектация для внешнего рынка с датчиком фаз и датчиком неровной дороги |
Как выбрать высоковольтные провода
Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.
Выбор бронепроводов для ваз 2114
Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий
Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д
Проверка бронепроводов ваз 2114
По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.
Следует ли заменять высоковольтные провода и когда это делать?
Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.
Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:
- плохое зажигание;
- проблемы с разгоном;
- троение двигателя;
- невозможность завести автомобиль.
Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.
Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.
Для этого нужно:
- Выключить зажигание.
- Демонтировать один из бронепроводов.
- Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
- Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
- Повторить эту операцию на остальных трех проводах.
Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.
Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.
Технические характеристики
Автомобиль ВАЗ 2114
Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

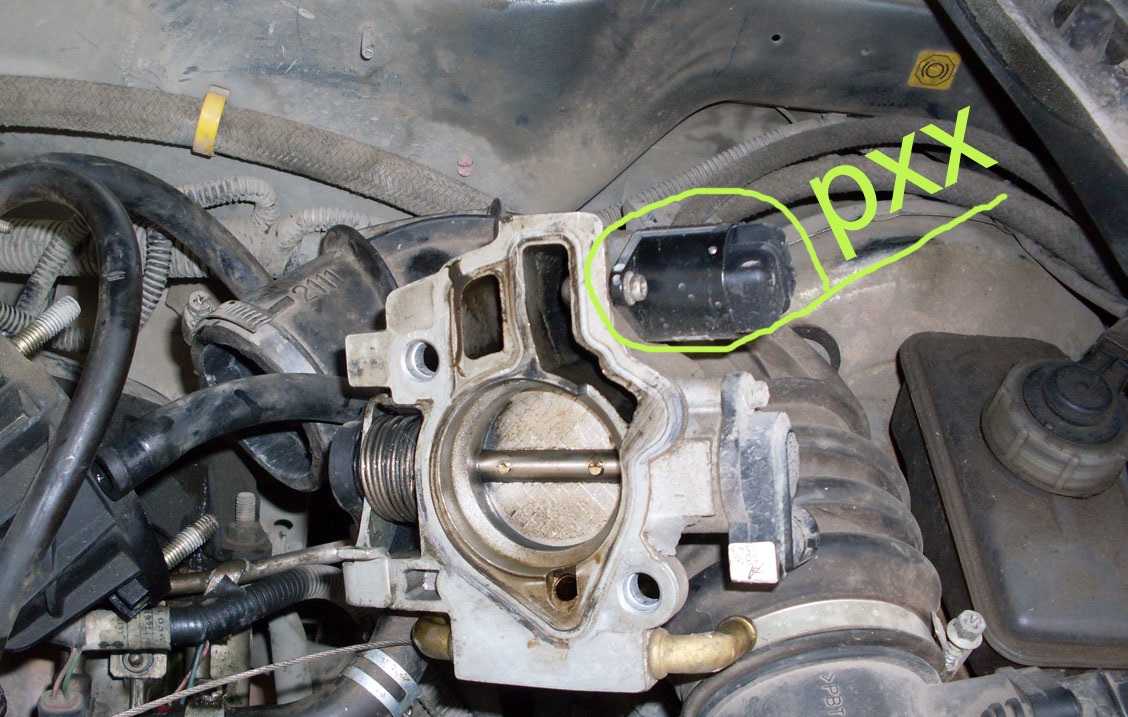

Устройство двигателя ВАЗ 2114
Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.
Конструктивные особенности двигателя.
Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.
Схема электрооборудования автомобиля ВАЗ 2114.
Основные характеристики мотора
Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:
ВАЗ 2111
| Наименование | Показатель |
| Объем | 1,5 литр (1499 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 77 л.с. |
| Расход топлива | 8,2 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21114
| Наименование | Показатель |
| Объем | 1,6 литр (1596 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 81,6 л.с. |
| Расход топлива | 7,6 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 11183
| Наименование | Показатель |
| Марка | 11183 |
| Маркировка | 1.6 8V |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | 4 |
| Расход горючего | 9,6 литров |
| Диаметр поршня | 82 мм |
| Ресурс | 200 – 250 тыс. км |
ВАЗ 21124
| Наименование | Показатель |
| Объем | 1,6 литр (1599 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 89,1 л.с. |
| Расход топлива | 7,0 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21126
| Наименование | Показатель |
| Объем | 1,6 литр (1597 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 97,9 л.с. |
| Расход топлива | 7,2 л/100 км |
| Диаметр цилиндра | 82 мм |
Двигатель ВАЗ 2114.
Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.
Высоковольтные провода ВАЗ 2115
Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.
Подключение
Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.
Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.
Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:
Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):
На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).
Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:
— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.
Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.
Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.
Инструкция: замена главного тормозного цилиндра.
Как снять высоковольтные провода?
Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.
Как подключить высоковольтные провода?
Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

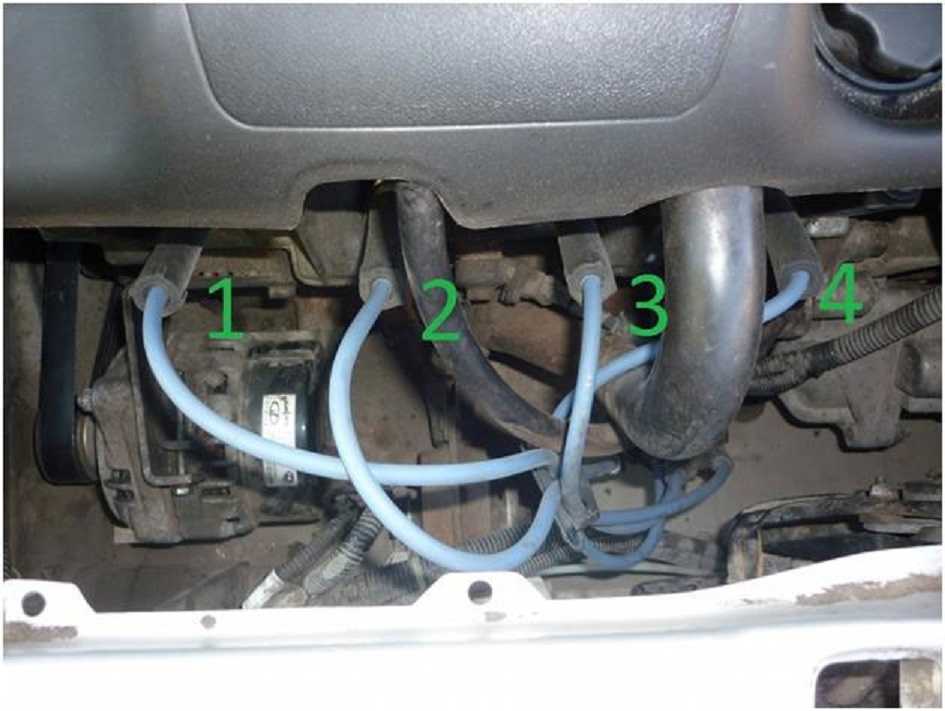

Схема подключения высоковольтных проводов:
Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания
Второй цилиндр – левый верхний отсек
Третий цилиндр – правый верхний,
Четвёртый цилиндр – правый нижний отсек модуля зажигания.
Расположение
Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.
Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.
Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.
Омметром измерьте сопротивление высоковольтных проводов.
Мне постучал двигатель, что делать?
Если у вас раздался стук в двигателе. Первое, и не лишённое смысла действие водителя – это провести всестороннюю диагностику двигателя. Ранняя диагностика и своевременный ремонт – однозначно лучше, чем устранение последствий, которые снежной лавиной могут накрыть двигатель.
Стук в двигателе, не важно, стучит распредвал, коленвал или требуется, всего лишь регулировка зазоров клапанов, вполне может обойтись без капитального ремонта. Всего лишь ремонт головки блока цилиндров
А может получиться и так, что вам проще и дешевле будет заменить двигатель, чем втягивать себя в бесконечную полосу ремонта всех составляющих: ремонт ГБЦ, ремонт блока цилиндров, расточка цилиндров и т.д.
Здесь уже вам нужно брать в руки калькулятор, садиться и считать. И делать правильный выбор. Если вы в состоянии сделать большую часть ремонта двигателя своими руками, то экономия в вашу пользу.
Если стук быстро прогрессирует во время движения и усиливается при повышении оборотов, это говорит уже о серьезных проблемах. Распредвал тут не причём, пора задуматься о капитальном ремонте двигателя или его замене, хотя и стук распредвала нельзя назвать нормой. В любом случае настоятельно рекомендуется при возникновении посторонних звуков при работе двигателя срочно обратиться к специалистам для проведения комплексной диагностики.
Удачи вам в диагностике «хороших» стуков, которые себя проявляют.
Особенности конструкции двигателей
Изначально двигатель машины ВАЗ-2114 был 8 клапанным, имел объем 1,5 л, соответствовал нормам Евро-2, маркировался 2111. В 2005 году произошла форсировка этих движков:
- для увеличения объема до 1,6 л блок увеличен в высоту на 2,3 мм;
- создано несколько комплектаций – под Евро-2 вариант 21114-00, под Евро-3 модель 21114-20 и под Евро-4 модификация 21114-70;
- КШМ, клапанная система, распредвал соответствуют 11183;
- головка блока цилиндров получила увеличенную камеру сгорания 5 х 8,1 см, что позволило увеличить мощность.
Важной особенностью ДВС 21114 является фазированный, а не попарно-параллельный впрыск, использовавшийся в оригинале 2111. Стало более компактным навесное оборудование:
- катколлектор вместо нейтрализатора и приемной трубы;
- рампа форсунок вместо возвратной топливной магистрали.
В это же время на ВАЗ-2114 начали ставить моторы от Калины 11183, имеющие некоторые отличия от предыдущего варианта:
- форма камеры сгорания улучшена;
- генератор крепится кронштейном, натяжитель модернизирован.
В 2008 году мотор 2114 получил новый ЭБУ М73, а в 20011 году «мозги» М74 для достижения норм Евро-4. Управление стало полностью электронным, но еще целый год конструкторы исправляли дефекты прошивки, пока не создали ее финальную версию I414DE07.
Следующий двигатель 2114 устанавливался на машину дочерним предприятием производителя АвтоВАЗ, именующимся Супер-Авто, в 2009 год. Им стал 16 клапанный мотор 21124 «десятого» семейства ВАЗ с улучшенными характеристиками:
- «высокий» блок синего цвета (197,1 мм);
- впрессованные в 2 – 5 опоры коренных подшипников форсунки, охлаждающие поршни маслом;
- глубина проточки лунок в клапанах 5,53 мм позволяет обеспечить безопасность клапанов при обрыве ремня ГРМ, капитальный ремонт не потребуется.
В следующем году четырнадцатые модели начали комплектовать моторами 21126 от экспортных Приор. После того, как произведен тюнинг мотора 21124, устройство ДВС отличается следующими нюансами:
- цилиндры хонингованные, блок серого цвета;
- шкив коленвала и ремень ГРМ с полукруглым зубом;
- вес шатунно-поршневой группы уменьшен;
- отсутствует трение в нижней головке шатуна;
- стаканы свечей встроены в головку.
В ДВС использован принцип гидрокомпенсации зазоров клапанов, прокладка ГБЦ толщиной 0,45 мм выполнена многослойной из металла. Мотор имеет комплектацию под Евро-3 с катколлектором 11194-1203008-10 либо Евро-4 с коллектором 11194-1203008-00. Повышен ресурс помпы за счет новой конструкции сальника и подшипника, изменения зубчатого шкива.
ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ
Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.
Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.
Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:
Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):
На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).
Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:
- Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
- Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
- Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
- Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.
Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.
Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.
Выводы
Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.
На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.
Поперечный разрез двигателя 11183 (1,6i):
1 – пробка сливного отверстия поддона картера; 2 – поддон картера двигателя; 3 – коленчатый вал; 4 – масляный фильтр; 5 – насос охлаждающей жидкости; 6 – выпускной коллектор; 7 – поршень; 8 – штанга крепления впускного трубопровода; 9 – прокладка впускного трубопровода и выпускного коллектора; 10 – впускной трубопровод; 11 – форсунка; 12 – топливная рампа; 13 – ресивер; 14 – кронштейн; 15 – крышка головки блока цилиндров; 16 – корпус подшипников распределительных валов; 17 – распределительный вал; 18 – шланг системы вентиляции картера; 19 – толкатель клапана; 20 – головка блока цилиндров; 21 – болт крепления головки к блоку цилиндров; 22 – клапан; 23 – свеча зажигания; 24 – прокладка головки блока цилиндров; 25 – верхнее компрессионное кольцо; 26 – нижнее компрессионное кольцо; 27 – маслосъемное кольцо; 28 – поршневой палец; 29 – штуцер для установки масляного щупа; 30 – шатун; 31 – маховик; 32 – блок цилиндров; 33 – прокладка поддона картера; 34 – масляный щуп; 35 – маслозаборник
Блок цилиндров – чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо – сталеалюминевое (с одной стороны желтое, с другой – стального цвета), заднее – металлокерамическое (желтого цвета с обеих сторон).
