Замена ремня грм двигателя автомобиля ваз 2108, 2109, 21099

Замена ремня

В первую очередь уберите питание с минусовой клеммы от аккумулятора, установите автомобиль на нейтральную передачу и на ручной тормоз. Далее снимите крышку ремня ГРМ, она крепится на двух болтах сбоку и одном в центральной части. Затем выворачиваем руль в правую сторону и снимаем правое переднее колесо, подставив домкрат для безопасности. Снимаем защитный щит, откручиваем шкив коленвала. При этом необходимо придерживать маховик без его прокручивания. Снимаем пыльник. Ослабляем ремень генератора. Снимаем ремень ГРМ.

Обязательно проверить состояние натяжного ролика, помпы и шпильки. Рекомендуется эти расходные материалы менять в комплексе.

Свежий ремень ГРМ устанавливать в последовательности: шкив коленвала, далее одну часть ремня зацепить за шкив помпы, обогнуть ремень справа от натяжного ролика и верхнюю часть ремня закрепить на зубчатый шкив распредвала.

Натягиваем ремень, для этого специальным ключом крутим натяжной ролик в направлении обратном часовой стрелки. Проверяем натяжение. Он должен проворачиваться с усилием, не болтаться и быть не сильно натянут. Затягиваем гайку натяжителя. Устанавливаем крепежный болт привода генератора , поворачиваем головкой размера 19 болт коленвала на пару витков по часовой стрелки.

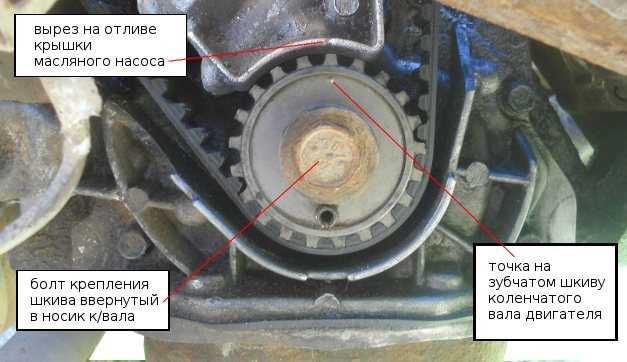

Проверяем метки коленчатого, распределительного валов, их совпадение с новым ремнем. А также метки масляного насоса. Когда все совпадает, собираем защиту в обратном порядке и прикручиваем колесо.

ремень ГРМ в данном автомобиле легко поменять своими руками, нужно только запастись новыми расходниками, инструментами, инструкцией и помощью его одного человека.

Замена Грм Ваз 21099 Инжектор

Ремень ГРМ на автомобиле ВАЗ 21099 инжектор: как поменять

Девять генераторов привода

На заводском оборудовании автомобили Lada Samara оснащены 3 типами бензиновых агрегатов объемом 1.1.1.3 и 1.5 литра. На всех этих двигателях механизм газораспределения приводится в действие ремнем ГРМ. Производитель советует менять этот расходник каждые 50000 км.

Это несвоевременно замена Ремень ГРМ на двигателях приводит к дорогостоящему ремонту головки блока цилиндров. Замена ремня ГРМ на автомобилях ВАЗ 2108, 2109, 21099. Исключение составляют машины, оснащенные 1,5-литровым двигателем. Поршни этого двигателя имеют заводские штампы для клапанов.

Поменять ремень ГРМ на ВАЗ 21099 своими руками, если установлен инжектор, никаких специальных способностей не требуется. Если автомобиль оснащен карбюратором, процедура такая же, но шкив коленчатый вал удаляется по-другому.

Разборка: часть 1

Замена ремня ГРМ на ВАЗ не очень трудоемкая процедура, но, как и любая работа с двигателем, требует осторожности, бдительности и терпения. Неточности приведут вас прямиком к мыслителю, и вы не упадете с легким испугом. Список необходимых запасных частей:

Список необходимых запасных частей:

Зубчатый ремень.
Водяной насос (насос) с прокладкой.
Натяжной ролик.
Штырь
Ремень ГРМ ВАЗ 2108-99.
Авто Герметик.

Кроме того, вам понадобится помощник.

Снимите старый ремень

Сначала нужно поставить рычаг переключения передач в нейтральное положение, поставить автомобиль на ручной тормоз, открыть капот и поставить задние колеса под задние колеса. Замена ремня ГРМ для инжектора ВАЗ 21099:. Замена ремня ГРМ на ГРМ ВАЗ 2108-09. Калина инжекторная на ВАЗ 21099. Далее нужно достать домкрат, сумку с инструментами и запасное колесо. Все. Вы можете продолжить.

Замена роликов и ремня ГРМ Лада Гранта своими руками

Всем привет. Сегодня поговорим о роликах ГРМ, то есть тех, по которым двигается ремень газораспределительного механизма, а также о самом ремне ГРМ. Мы расскажем о том, как заменить ремень ГРМ, а также ролики (натяжной и обводной) на Лада Гранта.

Эта тема на ВАЗ Ремонт поднималась неоднократно в таких статьях как: Замена ремня ГРМ ВАЗ 2110 и натяжного ролика своими руками, Замена ремня ГРМ на ВАЗ 2105 своими руками, Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки.

На этот раз речь пойдет не только о ремне, но и о том, как заменить ролики на Лада Гранта в домашних условиях (обводной и натяжной). Поехали…

На самом деле замена обводного и натяжного роликов не менее важна, чем замена ремня. Нарушение работы роликов, так или иначе, влечет за собой выход из строя ремня, а иногда и всего двигателя, если не заметить повреждение ремня вовремя. Если ролик заклинить или полностью развалится — ремень лопнет и встречи клапанов с поршнями не миновать, а по сему — капремонт двигателя неизбежен!

Для работы необходимо иметь:

Набор ключей, домкрат;
Набор TORX (звездочка) и головок;
Щипцы для разведения стопорных колец;
Спецключ;
Ключ для регулировки натяжного ролика;
Оригинальные ролики;
Приспособление для фиксации шкивов коленвалов.

Замена роликов и ремня ГРМ на Гранте своими руками — пошаговая инструкция

Как обычно, в начале следует снять минусовую клемму АКБ.
Далее снимите ремень привода генератора.
Ставим противооткатные упоры, фиксируем авто, домкратим правое колесо и снимаем его.
Снимите переднюю (верхнюю) крышку ГРМ и установите поршень первого цилиндра в положение ВМТ (верхняя мертвая точка).
В двигателях ВАЗ-11183 нужно ослабить гайку натяжного ролика, а также натяжение ремня. В других моделях натяжной имеет иную конфигурацию, однако натяжка или ослабление также выполняется при помощи болта.

Открутите крепежный болт шкива генератора. Если не получается, откройте заглушку в картере сцепления, затем монтажной лопаткой удерживайте зубья маховика, тем самым фиксируя коленвал от проворачивания.
Когда болт откручен, снимите шкив привода генератора.
На моторах ВАЗ 21116 и ВАЗ 11186 открутите три болта, которыми крепится нижняя часть крышки привода ГРМ и снимаем ее.
Далее снимите ремень ГРМ со шкива распредвала и коленвала вместе с натяжным роликом.

Проверьте состояние роликов, если неисправность подтверждается, выполните замену роликов и ремня ГРМ Гранты, после чего приступайте к сборке, она выполняется в обратном порядке.

После завершения замены выполните регулировку натяжения ремня при помощи натяжного ролика.

Как натянуть ремень ГРМ на двигателе ВАЗ 21126

Перед тем как приступить к натяжке ремня следует прогреть мотор, чтобы температура ОЖ составляла примерно 20-25°. Именно при такой температуре метки на натяжном ролике должны совпадать, если температура ОЖ будет 80-90°, метка сместится вправо на 5-6 мм в сторону радиатора. Однако это при условии, что вы будете использовать ролики, которые «прописал» АвтоВАЗ, если же вы купите что-нибудь свое, регулировка по этой схеме может не подойти.

1. Совместите метки шкивов распредвалов с метками на задней защитной крышке ремня привода ГРМ. 2. Зафиксируйте шкивы, используя приспособление, указанное выше.

3. Совместите метку шкива коленвала с меткой на крышке маслонасоса, затем, поворачивая коленвал в кратчайшем угловом направлении, используя ключ на «17». 4. Закрутите болт крепления автоматического натяжителя 3, который обозначен на рис. 1, до упора, после чего открутите на 45º-90º при помощи ключа на «15». 5. Оденьте зубчатый ремень на: опорный ролик, шкив коленвала, шкивы распредвалов, шкив водяного насоса и автоматический натяжитель.

6. Установите спецключ для натяжения ремня ГРМ в пазы опорной пластины автоматического натяжителя, после чего поверните его против часовой стрелки, пока не совпадут метки 1 и 2.

7. Затем затяните болт 3 крепления натяжителя, с моментом затяжки болта – 23-36 Н.м. (2,3-3,6 кгс. м.).

8. Снимите приспособление для фиксации коленвала и поверните коленвал на два оборота. Если метка 1 отклонится за пределы метки 2, выполните повторную регулировку натяжения ремня, отвернув предварительно болт крепления автоматического натяжителя на 45º-90º.

Натяжной ролик не должен двигаться и отклоняться вправо или влево, это будет свидетельством того, что ролик исправен и не перетянут, а пружина исправно функционирует.

Какой марки ремень ГРМ приобрести

Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Отличие приводных ремней ГРМ заключается в профиле зубьев. Они могут иметь трапециевидную форму, вершина которых закругляется по эвольвенте. А также можно встретить на моторе привод с полукруглыми формами зуба, это в основном импортные изделия

Кроме Балаковских изделий специалисты рекомендуют обратить внимание на продукцию фирмы Gates. Качество у них отменное, но стоимость выше против отечественных деталей

Из импортных запасных частей можно устанавливать детали фирм Contitech и Lemforder. Хорошо зарекомендовала продукция компаний Roulunds и Bosch.

Как поменять ремень на ВАЗ 2109?

Для замены ремня распредвала на ВАЗ 2109 не требуется смотровой ямы и специального инструмента. Владелец способен выполнить работу самостоятельно в течение 2-3 часов. Для осуществления ремонта необходимо приобрести запасные части — ремень и натяжной ролик.

Схема ГРМ на двигателе ВАЗ 2109

На схеме обозначены узлы:

1 — шестерня коленчатого вала;
2 — шестерня помпы;
3 — натяжитель;
4 — скоба с меткой положения;
5 — шестерня распределительного вала;
6 — ремень;
7 — буквами A, B, C и D обозначены метки на шестернях и корпусе.

Инструменты и материалы

Перед тем как менять детали, потребуется приготовить:

набор гаечных ключей или головок (с размерами 8, 10, 17 и 19 мм);
отвертка с толстым плоским жалом;
ключ для проворачивания натяжного ролика (фабричный или самодельный);
свечной ключ;
маркер для нанесения отметок на деталях;
ветошь для протирки крышки;
ремень привода распределительного вала;
натяжной ролик.

При отсутствии специального ключа допускается установка ролика при помощи двух подходящих штифтов (например, гвоздей или болтов) и плоскогубцев. Штифты вставляются в направляющие отверстия и проворачиваются пассатижами.

Выбор ремня

При приобретении ремня необходимо обращать внимание на фирму-изготовитель. По отзывам сервисных станций и владельцев, оптимальным соотношением цена-качество обладает продукция заводов Gates и Contitech

Рекомендуется установка натяжных роликов Gates, имеющих однорядный шариковый подшипник и рабочую часть, состоящую из двух сегментов.

Внешний вид ролика Gates

Установить машину на удобное место (гараж или открытую площадку). Включить передачу и зафиксировать стояночный тормоз.
Повернуть рулевое колесо вправо до упора, освободив доступ к правому брызговику.
Демонтировать брызговик двигателя на правой стороне. Детали крепятся болтами под ключ размером 8 мм. Ряд владельцев демонтируют только крепления по нижней части арки и отгибают щиток в сторону, обеспечивая доступ к шкиву коленвала.
Ослабить гайку нижнего крепления генератора к двигателю (ключом на 19 мм).
Отпустить верхнюю точку установки генератора (на 17 мм). Сдвинуть узел в сторону, снизив натяжение ремня привода ротора.
Удалить ремень со шкивов. Некоторые владельцы не пользуются таким способом снятия детали, проводя ее демонтаж при удалении шкива с коленчатого вала.
Выкрутить три болта крепления пластикового защитного кожуха на двигателе. Операция выполняется ключом на 10 мм. В конструкции крепления имеются дистанционные втулки, подложенные под болты.
Снять кожух, вытянув его вверх. Протереть внутреннюю поверхность от грязи ветошью.
Вынуть из смотрового лючка картера коробки передач резиновую крышку. Заглушка располагается над маховиком двигателя.
В полученное отверстие вставить отвертку, которая зафиксирует маховик и коленвал двигателя.
Отвернуть болт крепления шкива коленчатого вала (на 19 мм). Из-за большого момента затяжки требуется использовать удлинитель, который надевается на вороток или ключ. При откручивании гайки отмечены случаи выпадения отвертки, поэтому на этом этапе рекомендуется прибегнуть к помощи второго человека.
Снять шкив с вала. Проверить состояние уплотнительного сальника. При обнаружении малейших отпотеваний масла деталь необходимо заменить. Если оставить старый сальник, то возникает риск попадания масла на поверхность ремня, что приводит к его разрушению.
Вкрутить болт на штатное место.

Износ ремня

Порвать зубчатый ремень у Самары практически невозможно. Чаще всего происходит срезание зубьев приводного ремня. Причин для этого может быть несколько:

превышен срок использования зубчатого ремня;
неправильно отрегулировано натяжение привода ГРМ;
заклинивание насоса подачи охлаждающей жидкости;
попадание моторного масла в рабочую зону приводного ремня.

Последнее обстоятельство самое нежелательное из перечисленных, так как попадание моторного масла может привести к проблемам в приводе ГРМ раньше рекомендованного срока заводом изготовителем транспортного средства. Замена помпы производится одновременно с зубчатым ремнём, это позволит избежать непредвиденного ремонта двигателя. А также правильно отрегулируйте натяжение привода натяжным роликом, это может легко выполнить даже начинающий водитель.

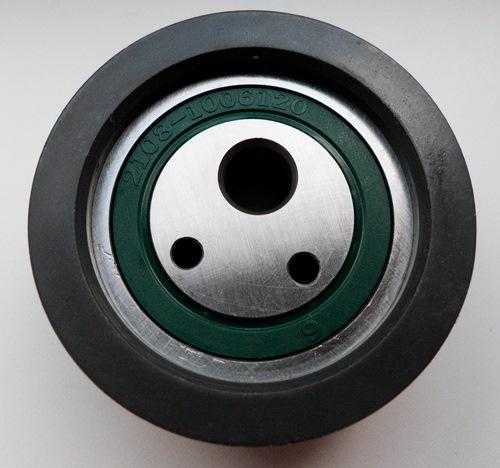

Замена натяжного ролика ремня грм на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Данный ролик натягивает ремень ГРМ. Износ приводит к появлению различных посторонних звуков, издающихся из подшипника, находящегося внутри ролика. Необходимо своевременно заменять подшипник, в противном случае возможны заедания и произойдёт его резкая остановка, последует закусывание ремня ГРМ и в конечном итоге ремень порвётся.

Примечание! Вам понадобится минимальный набор инструментов и специальный ключ, продающийся в автомагазине. В качестве замены подойдет отвёртка и два тонких сверла. Понадобятся гаечные ключи и вороток с накидными головками.

Месторасположение ролика

Подобраться к ролику возможно лишь через ремень ГРМ. Вам придется снять пластмассовый кожух (защиту), крепящуюся на трёх болтах. Сняв, перед вашими глазами предстанет непосредственно ремень, ролик (указан красной стрелкой) и шкивы газораспределительного механизма.

Когда менять ролик?

Если шум работающего двигателя начал усиливаться, а, поднося ухо к ролику, слышен отчетливый шум, то имеется вероятность, что он пришёл в негодность. Необходимо снять и проверить на работоспособность

Обратите внимание на подшипник. Держа ролик в руках, прокрутите верхнюю часть, почувствовав заедание или, намного хуже, осевой люфт, либо жидкость, которая в подшипник залита, начнёт вытекать, – срочно произведите замену ролика на новый

Заодно проверьте ремень: на нём не должно быть трещин, ни в коем случае масла, которое может на него попасть из-за износившихся сальников, никакой видимой деформации.

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

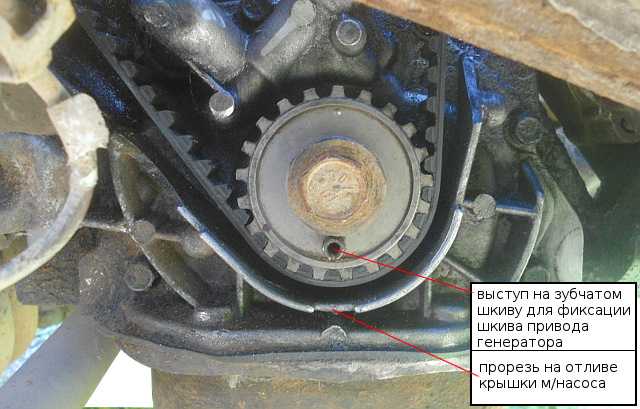

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Подготовка к замене ремня

Для замены ремня коленвала требуется предварительная работа. Для этого приподнимите капот и снимите небольшой отрезок трубы воздуховода, ослабив гаечным ключом элементы крепления. Затем снимается защитная передняя часть кожуха ремня. Перед этим необходимо ослабить три крепежных винта. Можно использовать обычный рожковый ключ.

Переднее правое колесо снимается заранее, чтобы получить доступ к коленчатому валу. В автомобиле ставим переключатель в четвертое положение и просим помощника держать педаль тормоза. Теперь установите головку на 19 на длинный вороток. После того, как винт откручен, можно поставить передачу на «нейтралку» и отпустить педаль тормоза.

Когда менять ГРМ

Как показывает практика, повторяемость замены ремня на ВАЗ 2109 должна проходить каждые 80 тысяч км. Но, большинство владельцев транспортных средств предпочитают не доводить ремень до заданного значения, и меняют ГРМ после 45 000-50 000 км. Причина замены может быть связана с работой оборудования в различных температурных условиях, а также с нестабильным поведением деталей.

Чтобы избежать поломок, рекомендуется проводить оценку состояния ремня. Данная оценка проводится ежегодно или через каждый 8-15 тысяч километров

Для завершения осмотра важно снять пластиковую переднюю часть привода

Ремень следует заменять в следующих случаях:

при обнаружении царапин;
на ремне появились надрывы или он стал расслаиваться;
на ремне стало появляться масло (необходимо выявить и устранить источники разливов моторного масла).

Инструменты и материалы

Перед тем, как вы начнете заменять детали, следует тщательно подготовиться. Перво-наперво, подготовьте инструменты и материалы:

набор гаечных ключей или головок (размером 8, 10, 17 и 19 мм);
отвертка, имеющая толстый наконечник;
поворотный ключ для натяжного ролика (промышленный или ручной работы);
инструмент, для замены свечей;
маркер для того, чтобы делать отметки на деталях;
ткань для очистки крышки;
новый ремень;
ролик.

Если у вас нет ключа, можно установить ролик с помощью двух подходящих штифтов и пассатижей. Штифты вставляются в отверстия и вращаются пассатижами.

Выбор ремня

При покупке ремня для грм ваз 21099 важно ориентироваться на производителя. Согласно отзывам покупателей, идеальное соотношение ценности качества обладает продукция заводов Gates и Contitech

Многие специалисты рекомендуют устанавливать натяжной ролик Gates. Деталь обладает высоким качество сборки и способна прослужить долгие годы.

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
При помощи ключа трещотки открутить кожух ремня ГРМ.
Специальным ключом нужно ослабить натяжитель ремня.
Затем открутить шкив привода.
Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
Затем освободить натяжитель от давления в пружине.
Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
Заменить натяжители.
После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
Затем можно надеть ремень ГРМ.
После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
После выполненной сборки нужно завести двигатель.
Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

ролик со скрытой пружиной

ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Снятие и установка ремня газораспределительного механизма

Итак, прежде чем приступать к выполнению этого техобслуживания, необходимо обязательно выставить ГРМ по меткам, а также снять ремень генератора. После этого нам нужно открутить шкив привода генератора, так как в дальнейшем он будет нам мешаться. Чтобы он не проворачивался, удерживайте его через отверстие большой плоской отверткой, как это наглядно показано на картинке:

Внимательно проследите, если во время откручивания шестерня распредвала сместилась относительно метки на корпусе крышки, то уже при ослабленной гайке крепления шкива коленвала необходимо выставить звезду на свое место. Затем рукой отворачиваем до конца болт и снимаем шкив:

Далее ослабляем гайку натяжного ролика и специальным ключом ослабляем его (обычно используются ролики с двумя отверстиями по краям), хотя в большинстве случаев он ослабляется самопроизвольно:

Затем можно скидывать ремень ГРМ с шестерни распределительного вала, как это наглядно продемонстрировано на фото ниже:

Натяжной ролик также лучше менять вместе с ремнем, так как именно его приклинивание может стать причиной обрыва. Для того, чтобы его заменить, необходимо до конца открутить гайку крепления и снять его со шпильки:

Обратите внимание на фото выше, там видно, что за роликом находится дистанционное кольцо. Его нужно снять и при установке сначала вставить его в заднюю часть ролика, после чего поставить все это на место

Теперь можно производить замену ремня на ВАЗ 2109-2108. Для этого сначала одеваем его на шестерню коленвала, а затем сразу по большой ветви на звезду распредвала.

Это нужно для того, чтобы при дальнейшей установке не сбились метки. Далее одеваем на шестерню привода водяного насоса и натяжной ролик. После всего смотрим на совмещение меток, и если все нормально, то производим натяжку при помощи ролика.

Натяжение ремня должно быть таким, чтобы при работающем двигателе большая ветвь не гуляла волной при низких и высоких оборотах. Но в то же время нельзя перетягивать, так как это может привести к преждевременному износу. Послушайте на заведенном двигателе, нет ли постороннего гула от натяжного ролика, и если таковой присутствует, то слегка ослабьте ремень. Далее устанавливаем все снятые детали в обратном порядке.

В процессе работы и ремонта машины ВАЗ 2109, 2108 и 21099 иногда надо проводить регулировку натяжения или же замену всего ремня привода ГРМ. Изначально для проведения данной процедуры необходимо снять защитную крышку на приводе ГРМ, при этом отвернув 3 болта. Потом надо повернуть коленчатый вал за специальный болт, чтоб на шкиве распределительного вала метка была напротив метки, которая есть на крышке привода ГРМ. Затем надо отсоединить болт на шкиве коленвала.

Для того чтоб не проворачивался вал его надо зафиксировать при помощи отвертки. Потом нужно шкив коленчатого вала отсоединить, ослабить гайку на натяжном ролике для того чтоб ослабить натяжение ремня ГРМ. Потом уже можно снимать сам ремень ГРМ. Ремень надо установить на шкив коленчатого вала, потом на шкив распределительного вала, до совпадения всех меток на крышке, а также на шкиве.

Далее следует надеть ремень ГРМ непосредственно на шкив помпы водяной и на ролик натяжной. После этого нужно надеть шкив коленчатого вала и затянуть болт крепления при помощи момента. Натягивать ремень ГРМ следует при помощи натяжного ролика, а затем следует затянуть гайку крепления на ролике. После этого надо проверить натяжение ГРМ ремня.

В конце следует установить крышку ГРМ привода, потом ремень самого генератора и отрегулировать натяжение. Для большей наглядности и понимания, как именно должна проводиться данная процедура, Вам обязательно надо посмотреть видео, которое представлено ниже.

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Пошаговая инструкция для проведения технических работ с системой ГРМ:

Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
При помощи ключа трещотки открутить кожух ремня ГРМ.
Специальным ключом нужно ослабить натяжитель ремня.
Затем открутить шкив привода.
Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
Затем освободить натяжитель от давления в пружине.
Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
Заменить натяжители.
После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
Затем можно надеть ремень ГРМ.
После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
После выполненной сборки нужно завести двигатель.
Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

ролик со скрытой пружиной

ролик с конструкцией внешней пружины

Неисправности после замены роликов ГРМ

Неисправности и способы устранения:

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Проверка зажигания «на слух»

Данный способ проверки не является самым точным, так как требует определенного опыта. Проверить правильность установки зажигания ВАЗ-2109 на слух можно как на инжекторном, так и на карбюраторном двигателе. Прогрев автомобиль и разогнав его до скорости приблизительно 50 км/ч, нужно включить 4 передачу. Затем необходимо резко нажать на педаль акселератора и прислушаться к звуку двигателя. Если происходит характерная детонация, все хорошо – зажигание установлено правильно, а если этого не происходит, момент зажигания поздний. Детонация может быть слишком сильной, это свидетельствует о том, что зажигание раннее.

Замена ремня грм на автомобилях ваз 2108, 2109, 21099
