Как заменить помпу на газели 405 двигатель

Когда требуется проводить диагностику

Перед осуществлением ремонта Портера ВАО профессиональные специалисты советуют проводить диагностику. Существуют определенные рекомендации, касающиеся времени для диагностического вмешательства:

  • Нужно провести ремонт Газель Некст. Зачастую проблему сложно определить без проведения соответствующего тестирования.
  • Профилактическую диагностику следует проводить при общем пробеге от 30 до 40 километров. Это поможет выявить неисправности на ранних стадиях, что существенно сэкономит материальные затраты.
  • Ежедневно водитель должен проверять важные составляющие во внутреннем строении транспортного средства.

Своевременная диагностика позволяет водителю увеличить срок эксплуатации средства передвижения, а также предотвратить дальнейшее усугубление ситуации.

Аналоги 75.3780.11.03

НО 471.3780; 1552.3730

Указания по установке и эксплуатации

После вскрытия упаковки осмотреть электронасос и убедиться в отсутствии повреждений на корпусе устройства, штуцерах и разъеме подключения.

Установить электронасос на раму автомобиля, закрепить, обеспечив правильность установки трубопровода подачи жидкости. Соединения должны обеспечивать надежность с учетом избыточного давления до 35кПа на выходе электронасоса.

Подключить электронасос к кабельной сети автомобиля, после чего изделие готово к работе.

Запрещается устанавливать и эксплуатировать электронасос, имеющий трещины или какие-либо иные повреждения крышки.

Запрещается эксплуатация электронасоса при отсутствии рабочей жидкости.

При установке на объект допускается изменять угловое расположение выходного патрубка электронасоса относительно опорной поверхности хомута.

Сведения об утилизации

Электронасос не содежит материалов и источников излучения, оказывающих вредное влияние на окружающую среду и здоровье человека.

Электронасос не требует специальных мер по утилизации и утилизируется в составе автомобиля.

Гарантии изготовителя

Предприятие изготовитель гарантирует соответствие электронасоса требованиям ГОСТ Р 52230-2004 и ТУ 4573-001-81056815-2015 при соблюдении потребителем условий эксплуатации, транспортирования и хранения

Гарантийный срок эксплуатации электронасоса устанавливается равным гарантийному сроку службы автомобиля, на который он устанавливается, либо равен 3 годам, исчисляемым со дня приобретения.

Потребитель лишается права на гарантийное обслуживание в следующих случаях:

  • по истечении срока гарантии
  • при нарушении правил эксплуатации, транспортирования и хранения изделия
  • при наличии механических повреждений изделия

Замена помпы на «Газели»

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

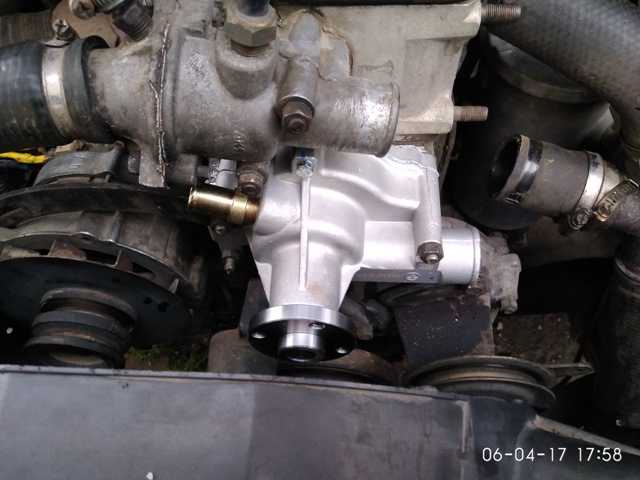

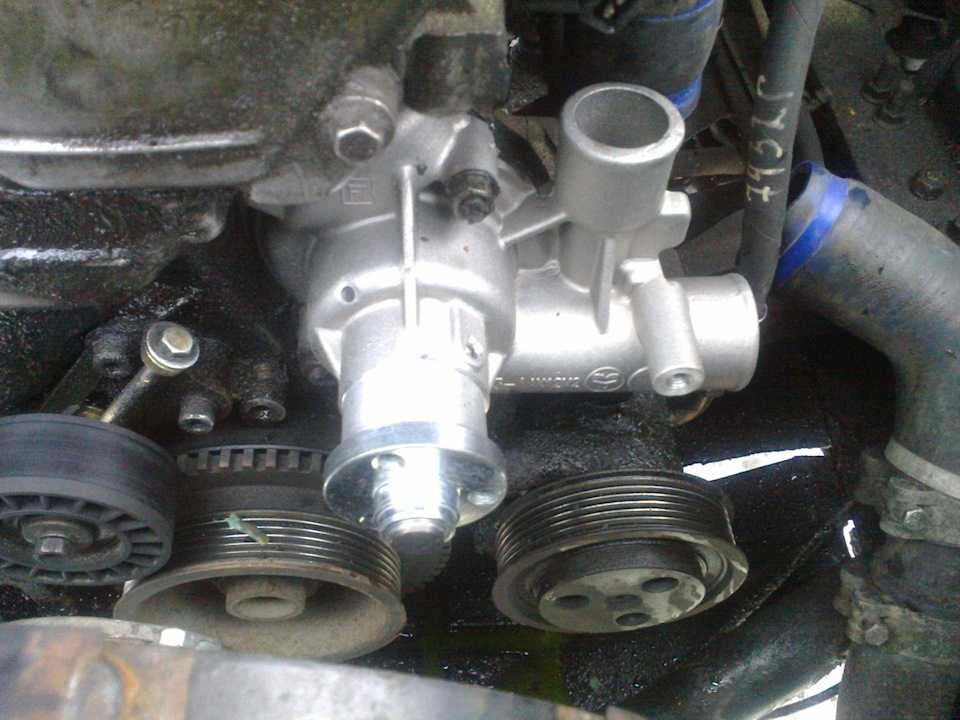

Где располагается водяной насос

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Шкив помпы — один из важнейших элементов системы ГРМ

Готовим инструменты

Для снятия и установки помпы потребуется следующий набор инструментов:

гаечный ключ на 12;

рожковый ключ на 24;

гаечный ключ на 27;

плоская отвёртка с тонким лезвием;

шестигранник на 6;

ёмкость для слива охлаждающей жидкости.

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

Сколько тосола слить/залить при смене помпы

Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.

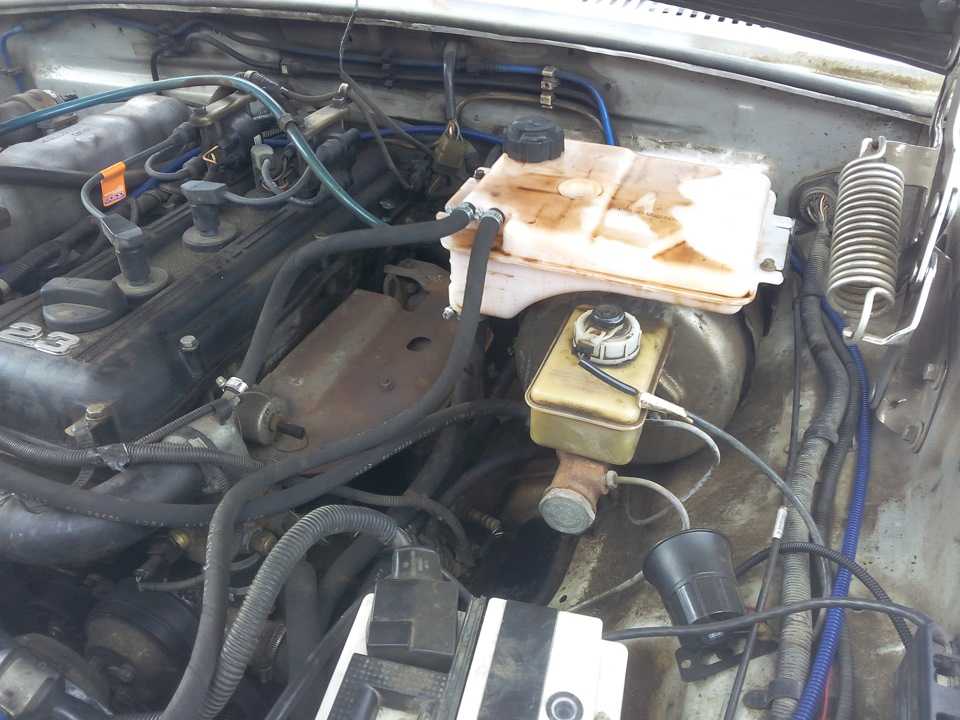

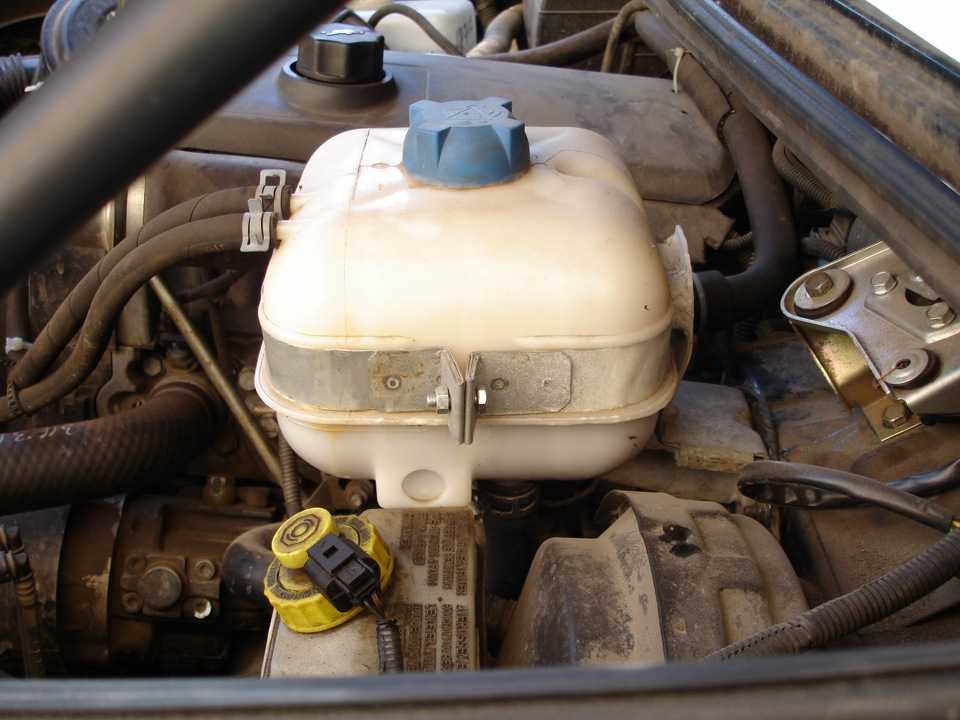

Слив тосола лучше всего проводить одновременно из расширительного бачка и из радиатора, отсоединив от него патрубок. Под места слива нужно подставить ёмкости. Сливая тосол, необходимо учитывать, что полностью осушить систему охлаждения этим способом не удастся. Поэтому заливая новую охлаждающую жидкость, стоит помнить, что в системе ещё есть какое-то количество тосола. Рекомендуется сначала залить жидкость до отметки MIN на бачке, затем завести мотор и прогреть машину. После этого оценить, насколько сильно ушёл тосол по системе. Долить необходимое количество, руководствуясь отметками MIN и MAX на бачке.

Замена помпы: инструкции для разных модификаций моторов «Газели»

После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:

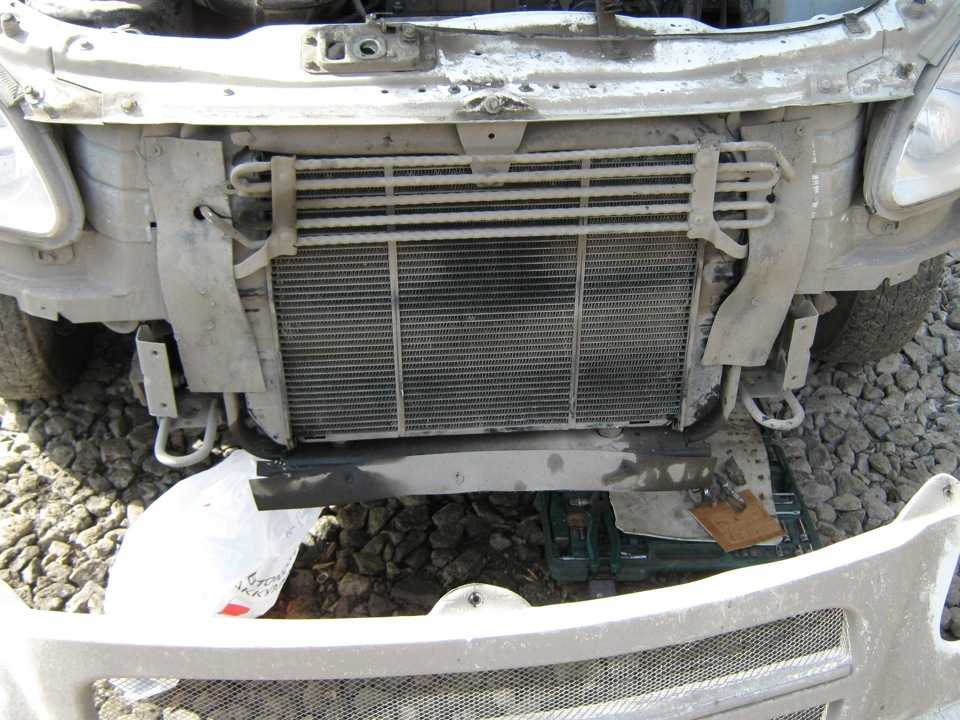

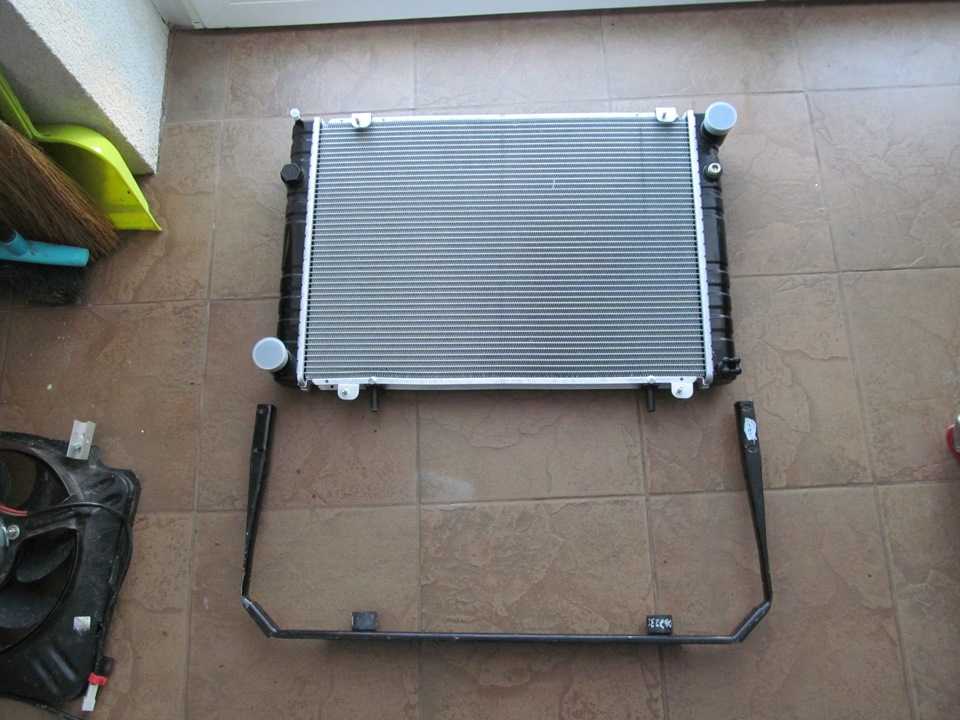

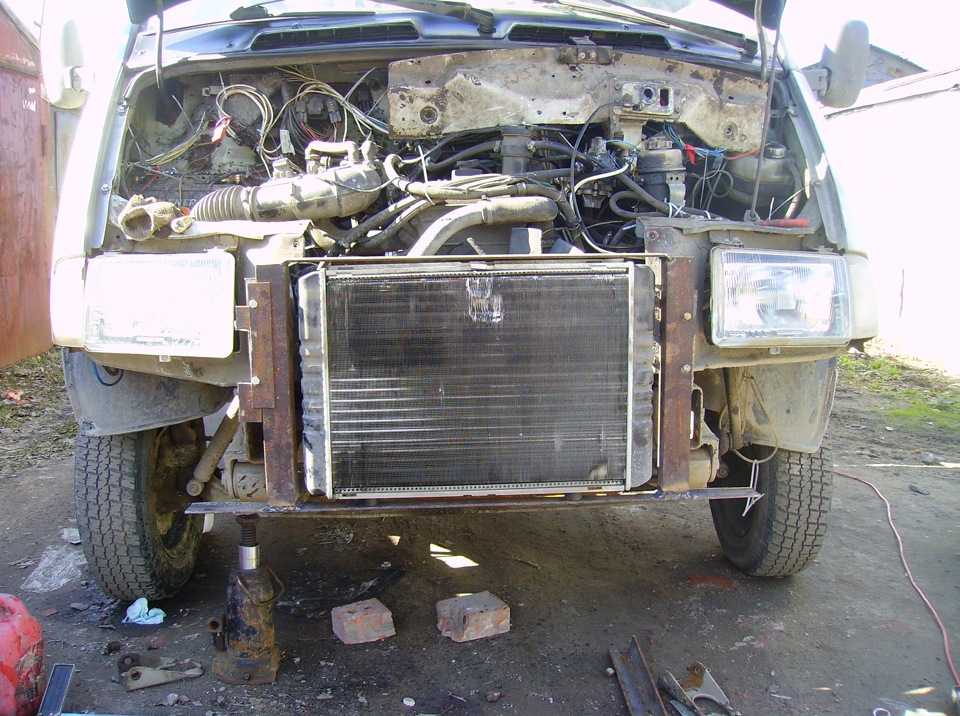

Первым делом понадобится снять радиатор охлаждения.

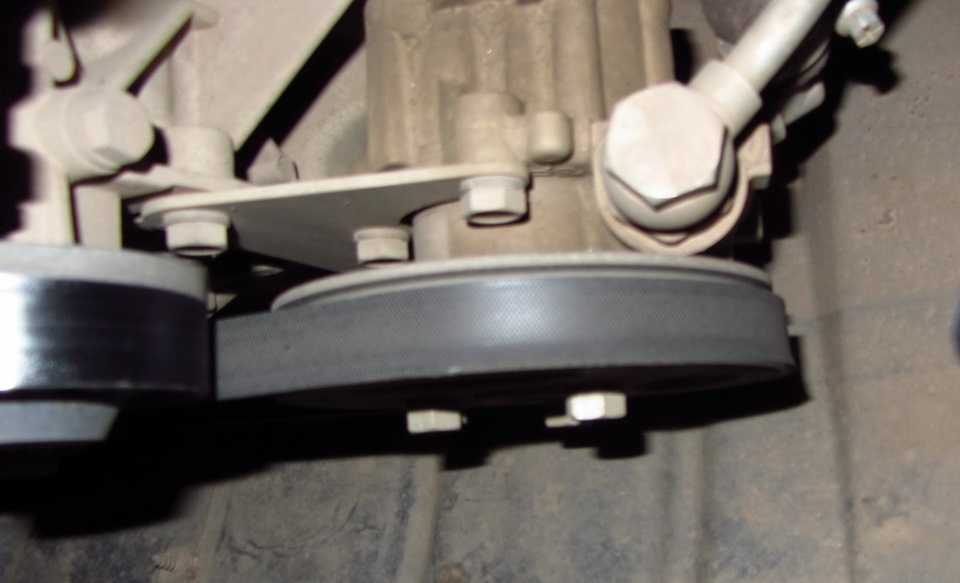

Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.

Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.

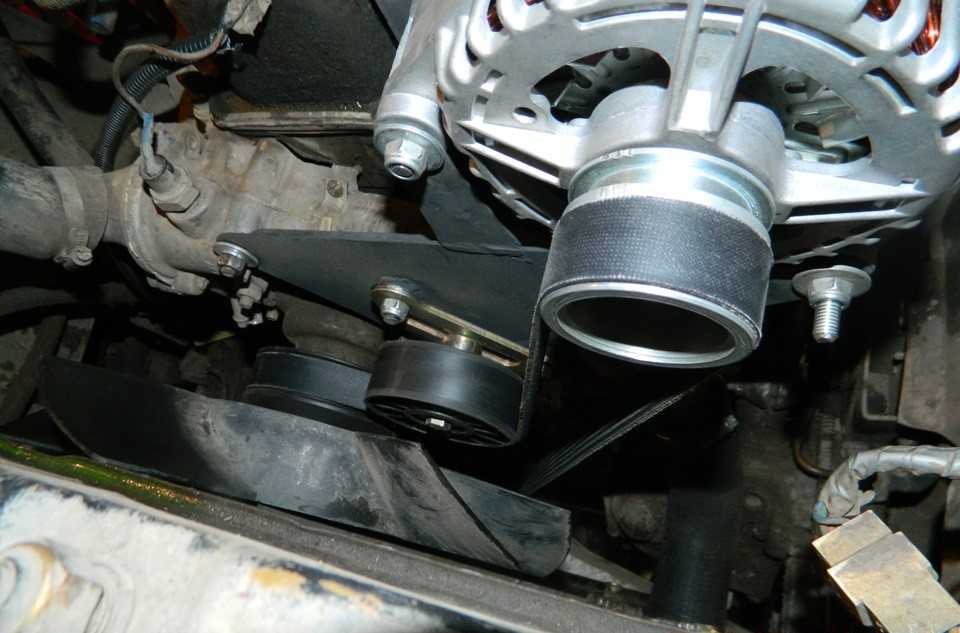

Снять ремень привода насоса.

После чего снять открученный шкив и отражатель.

От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.

Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.

После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.

Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.

Снять водяной насос.

С места посадки устранить уплотнитель.

Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.

Видео: замена водяного насоса своими руками

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.

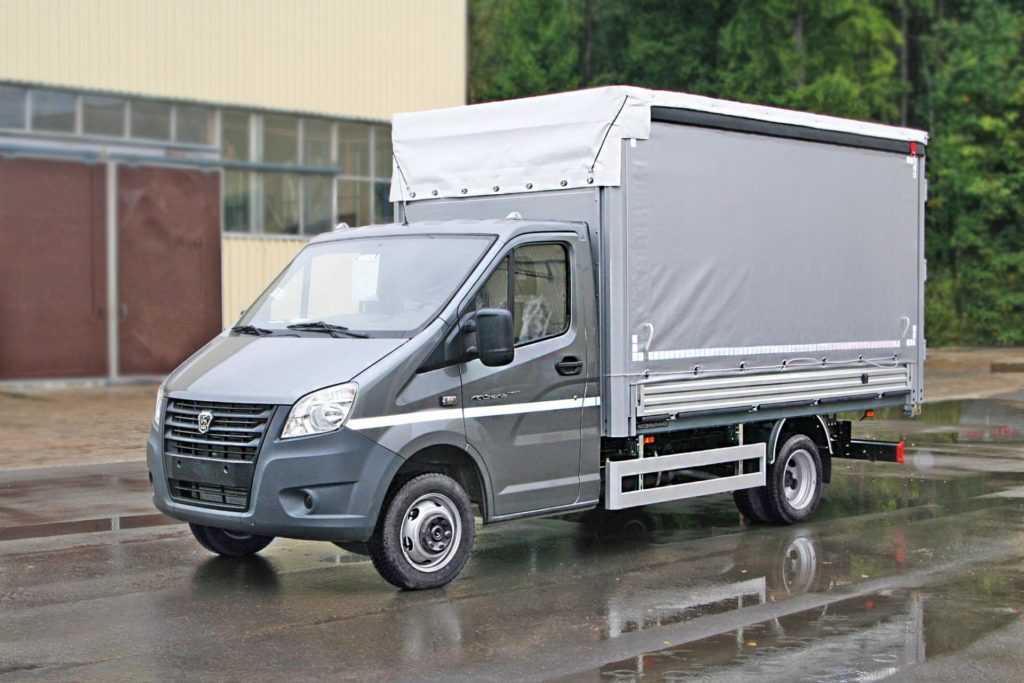

Автомобиль нового поколения, на котором пересмотрено место монтажа помпы

Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.

Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.

Замена помпы на «Газели»

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

Где располагается водяной насос

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Шкив помпы — один из важнейших элементов системы ГРМ

Готовим инструменты

Для снятия и установки помпы потребуется следующий набор инструментов:

гаечный ключ на 12;

рожковый ключ на 24;

гаечный ключ на 27;

плоская отвёртка с тонким лезвием;

ёмкость для слива охлаждающей жидкости.

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

Сколько тосола слить/залить при смене помпы

Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.

Слив тосола лучше всего проводить одновременно из расширительного бачка и из радиатора, отсоединив от него патрубок. Под места слива нужно подставить ёмкости. Сливая тосол, необходимо учитывать, что полностью осушить систему охлаждения этим способом не удастся. Поэтому заливая новую охлаждающую жидкость, стоит помнить, что в системе ещё есть какое-то количество тосола. Рекомендуется сначала залить жидкость до отметки MIN на бачке, затем завести мотор и прогреть машину. После этого оценить, насколько сильно ушёл тосол по системе. Долить необходимое количество, руководствуясь отметками MIN и MAX на бачке.

Замена помпы на других моделях двигателей

Практически для всех моторов модификаций УМЗ, ЗМЗ, которые устанавливаются на машинах «Газель», основные действия по замене водяной помпы будут аналогичными. Возможны лишь незначительные отличия, касающиеся конструктивного расположения узла.

При выполнении работ на силовых агрегатах автомобиля «Газель-бизнес» модели УМЗ-4216 имеются некоторые отличия по действиям и их последовательности:

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины

Во всех модификациях машин марки «Газель» замена водяного насоса подразумевает практически одинаковые действия. В любом случае из ЖОС мотора удаляется ОЖ, а также демонтируется ремень привода. Процедура не является сложной: она вполне по силам водителям с базовыми навыками по техническому обслуживанию автомобиля.

В результате эксплуатации автомобиля может возникнуть необходимость в замене водяного насоса. Актуальность замены обусловлена естественным износом. Основным признаком неисправности является сильный шум, доносящийся из-под капота. Расссмотрим поэтапное выполнение работы на силовом агрегате ЗМЗ 405.

Замена помпы на ГАЗели 406, 421, 402 и других: пошаговые инструкции + видео и фото

Двигатель любого транспортного средства нуждается в охлаждении

Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии

При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Замена помпы на «Газели»

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

Где располагается водяной насос

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Шкив помпы — один из важнейших элементов системы ГРМ

Готовим инструменты

Для снятия и установки помпы потребуется следующий набор инструментов:

  • гаечный ключ на 12;
  • рожковый ключ на 24;
  • гаечный ключ на 27;
  • плоская отвёртка с тонким лезвием;
  • шестигранник на 6;
  • ёмкость для слива охлаждающей жидкости.

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

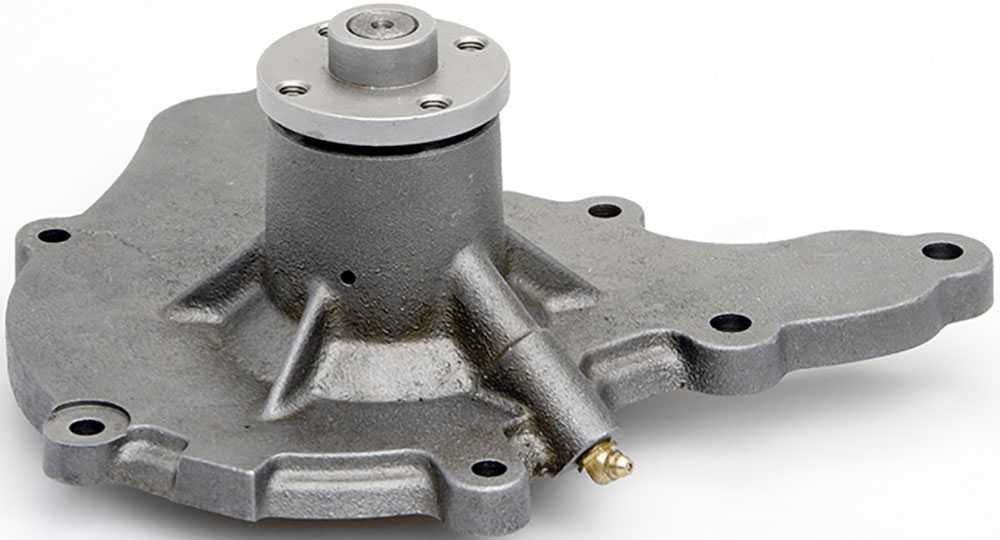

Типы и конструкция водяных насосов ГАЗ

Все водяные помпы, применяемые на двигателях автомобилей ГАЗ, имеют принципиально одинаковую конструкцию и принцип работы, отличаясь некоторыми деталями. Все агрегаты — центробежного типа, с приводом от коленчатого вала (с помощью клиновых или поликлиновых ремней), монтируются непосредственно на блок двигателя либо на крышку цепи распределительного вала.

Конструктивно насос состоит из корпуса (из алюминиевого сплава), внутри которого располагается крыльчатка с приводным валом, на внешнем конце которого располагается ступица шкива. Вал устанавливается в корпусе на подшипниках, герметизация осуществляется с помощью сальниковых уплотнителей с одной или с обеих сторон. Для смазки подшипников предусмотрен канал с пресс-масленкой, контроль уровня смазки может выполняться через контрольное отверстие. Сальниковое уплотнение со стороны крыльчатки может иметь подпор в виде пружины и упорного кольца. Весь агрегат в сборе монтируется в соответствующее углубление в блоке двигателя через прокладку, чем обеспечивается общая герметизация узла.

Насосы различных моделей двигателей могут отличаться способом подачи жидкости на крыльчатку, конструкцией крыльчатки, количеством потоков жидкости от крыльчатки, типом вентилятора охлаждения, способом соединения с водяной рубашкой блока цилиндров.

Подача жидкости на крыльчатку может осуществляться двумя способами:

  • Через блок двигателя — на нижнюю часть крыльчатки;
  • Через отдельный патрубок на корпусе — на верхнюю часть крыльчатки.

В первом случае насос имеет практически плоский корпус без патрубков, жидкость от радиатора подается на ось крыльчатки снизу через канал в блоке двигателя — такое решение используется на насосах для ГАЗ-53 и ГАЗ-66. Во втором случае на корпусе насоса располагается один или несколько патрубков, через которые жидкость подается на ось крыльчатки сверху — такое решение используется на насосах для большинства моделей ГАЗ.

Насосы могут оснащаться крыльчатками трех конструктивных типов:

  • Литая открытого типа — выполнена в виде диска с отлитыми на одной стороне криволинейными лопатками переменной высоты;
  • Штампованная открытого типа — изготавливается из стального листа методом штамповки с последующим гнутьем лопаток;
  • Литая закрытого типа — выполнена в виде колеса с двумя дисками, между которыми располагаются криволинейные лопатки.

В насосах ГАЗ старых типов применяются литые открытые крыльчатки, в новых — штампованные, закрытые крыльчатки используются на единичных моделях помп.

По количеству потоков от крыльчатки насосы делятся на два типа:

  • С одним потоком — одноулиточные;
  • С двумя потоками — двухулиточные.

Наибольшее число насосов ГАЗ имеет двухулиточную схему, в которой от крыльчатки отводится два спиралевидных канала («улитки») для подачи жидкости сразу в две зоны блока двигателя.

По способу соединения с водяной рубашкой двигателя насосы делятся на два типа:

  • С непосредственным погружением крыльчатки в полость с жидкостью;
  • С подачей жидкости на крыльчатку через каналы в специальной плите.

В насосах первого типа крыльчатка открыта, она располагается в специальной полости в блоке цилиндров, откуда жидкость распределяется по каналам. В насосах второго типа крыльчатка закрыта плитой в нижней части корпуса (через прокладку), при монтаже насоса плита устанавливается на привалочную поверхность на блоке двигателя через прокладку.

Насосы ГАЗ выпускаются под вентиляторы трех типов:

  • С приводом от насоса через вязкостную муфту;
  • С приводом от насоса через электромуфту;
  • С отдельным электрическим приводом.

Вязкостная и электромагнитная муфты монтируются на приводной шкив насоса, поэтому привод насоса и вентилятора осуществляется от коленчатого вала с помощью одного клинового или поликлинового ремня.

Ошибки и грабли

Что было с автоВАЗом. Фиатовский двигатель объемом 1200 кубиков довели до 1800 кубиков, путем чистой расточки. Судя по тому, что помпа и каналы охлаждения остались стандартными, никто ничего не просчитывал. Результат: беспрерывно работающие в теплую погоду вентиляторы на нивах и Шнивах. Теперь берем змз 406. В общем то, особых проблем с перегревом за ним никогда не замечалось. Но тем же самым путем расточки мы из 2300 кубиков, делаем 2500, а потом и вовсе 2700. И помпа, и каналы при этом остаются изначальными. Результат не справляющаяся со своими задачами система охлаждения на змз 409 и просто кошмар любого «газелиста» — охлаждение змз 405, на грузовой газели или маршрутке.

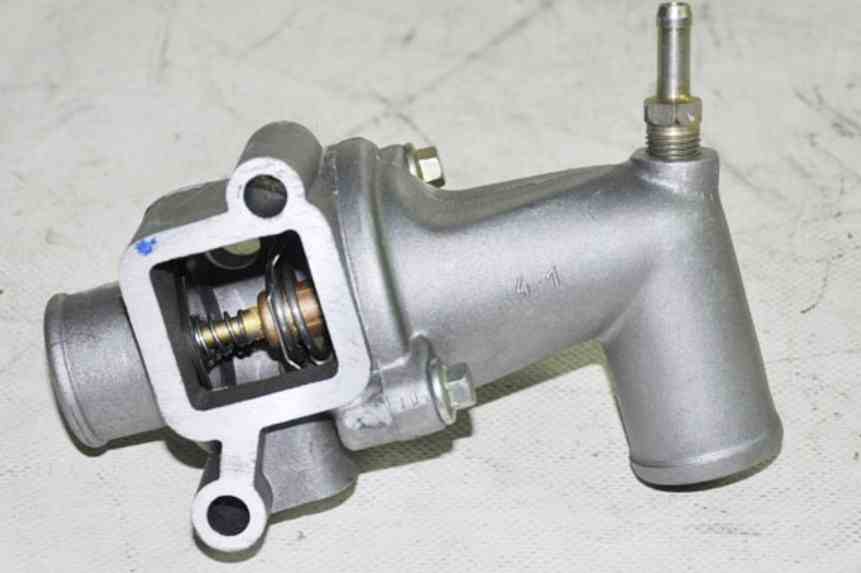

Термостат на 406-ом двигателе

Термостат при прогреве 406-го двигателя, как и любого другого, включает в работу большой контур охлаждения. Чтобы это произошло, термостату требуется расшириться и открыть клапан, который пускает охлаждающую жидкость по большом кругу в радиатор. Если этого не происходит, значит, устройство неисправно и его следует менять. Кроме того, термостат на ГАЗ 3110 с двигателем 406 имеет более низкую температуру открытия, а это не позволяет мотору как следует прогреться. В зимний период — это существенный фактор.

Совет! Термостат 409-го двигателя.

Важные нюансы замены

При замене устройства возможны некоторые недочёты, которые при ежедневной эксплуатации автомобиля могут вылиться в неприятную неожиданность, вплоть до утечки охлаждающей жидкости. Чтобы этого не произошло следует учитывать следующие нюансы:

  • прилегающие поверхности должны быть очищены от грязи;
  • при замене устройства нужно заменить уплотнительное кольцо;
  • термостат должен быть правильно сориентирован;
  • болты креплений должны быть туго затянуты;
  • необходимо проверить прочность соединений шлангов;
  • после установки нужно дать двигателю поработать на холостом ходу, чтобы убедиться в надёжности соединений.

Источники

  • https://Shinomontazh-Penza.ru/neispravnosti/zamena-termostata-na-zmz-406.html
  • https://motoshkolads.ru/remont/kak-pomenyat-termostat-na-gazeli.html
  • https://diacarta.ru/kakoy-termostat-luchshe-postavit-na-406-dvigatel/
  • https://inodroid.ru/remont-i-tehservis/kak-snyat-termostat-406.html
  • https://NpfGeoProm.ru/remont-i-tehservis/zamena-termostata-na-zmz-406.html
  • https://BurForum.ru/diagnostika/zamena-termostata-na-zmz-406.html

Номенклатура и применяемость водяных насосов ГАЗ


Водяной насос двигателей ГАЗ-53, ГАЗ-66


Водяной насос двигателей семейства УМЗ-421


Водяной насос двигателей ЗМЗ-405

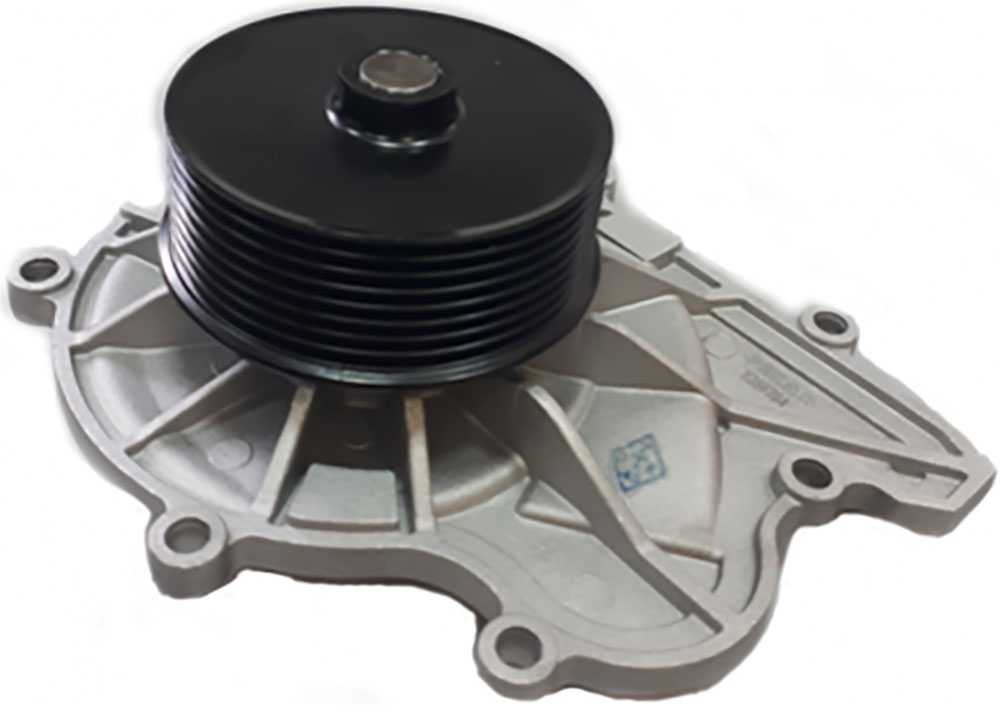

Водяной насос двигателей Cummins

Автомобили ГАЗ различных моделей в разное время комплектовались двигателями Заволжского моторного завода (ЗМЗ — ранние ЗМЗ-53 и 513, более современные ЗМЗ-405, 406, 409), Ульяновского моторного завода (УМЗ — семейство УМЗ-421, современные УМЗ-А274), Горьковского автозавода (ранние ГАЗ-51, 52, более современные ГАЗ-560 по лицензии Steyr на нескольких модификациях), Минского моторного завода (дизельные агрегаты Д-245), а также иностранного производства Cumminsи Chrysler. На этих агрегатах применяются различные по конструкции и характеристикам водяные насосы. Полную информацию о помпах можно найти в специализированных справочниках, здесь же приведены основные сведения о наиболее распространенных водяных насосах.

Для среднетоннажных грузовых автомобилей:

  • 12-1307010 — для двигателей ГАЗ-51, 52, подача жидкости через верхний патрубок;
  • 66-1307010-22 для двигателей ЗМЗ-53 (на ГАЗ-53), ЗМЗ-513 (на ГАЗ-66), ЗМЗ-5231.10 (для ГАЗ-3307, 3309), двухулиточный, без патрубков (подача жидкости из блока);
  • 245-1307010 нескольких модификаций — для дизельного двигателя Д-245 на ГАЗ-3309, 3308 «Садко»;
  • 245-1307015 — то же с электромуфтой.
  • 421-1307010 для двигателей УМЗ-4215, 4218;
  • 421-1307100-40 для двигателей УМЗ-421, 4213 Евро-3;
  • 421.1307010-50 для двигателей УМЗ-4216 Евро-3;
  • 421-1307010-97 для двигателей УМЗ-4213, 4216;
  • 4216-1307100 для двигателей УМЗ-4216 Евро-4, дополнительный штуцер 16 мм;
  • 4216.1307010-10 для двигателей УМЗ-4216 Евро-3, Евро-4, дополнительный штуцер;
  • 4216.1307010-06 для двигателя УМЗ-А274 (для ГАЗель NEXT).

Все помпы для насосов УМЗ имеют изолированную крыльчатку, закрытую снизу плитой с отверстиями для подачи охлаждающей жидкости.

  • 4022.1307010 для двигателей ЗМЗ-402.1/4021.1 (для ГАЗ-2410 «Волга»), с нижней плитой (закрытая крыльчатка), с верхним патрубком;
  • 4061-1307010для двигателя ЗМЗ-406, двухулиточный, с верхним патрубком;
  • 4061-1307010-02 — то же, но имеет литую крыльчатку закрытого типа в виде колеса;
  • 4062.1307010 для двигателей ЗМЗ-4062, 4052, 4092, с верхним патрубком, под ГУР;
  • 4062-3906629-10 для двигателей ЗМЗ-4062, 4052, 4092, с верхним патрубком, под ГУР;
  • 4062-3906629-20 для двигателей ЗМЗ-40524, 409 Евро-3, без кондиционера;
  • 4062.3906629-30 для двигателей ЗМЗ-40524, 40904 Евро-3, под кондиционер;
  • 4062.1307010-42 для двигателей ЗМЗ-40524, 40904 Евро-3;
  • 4063-1307010 для двигателя ЗМЗ-40522 Евро-2, оснащается электромуфтой.

560.1307008 для двигателя ГАЗ-560 Steyr («Штайер»).

Для двигателей иностранного производства:

  • 4694307AE/4694307AB для двигателей Chryslerна ГАЗ-31105 «Волга»;
  • 5333148F/5269784/5269897/5333148 для двигателей CumminsISF2.8;
  • 5263374/5288908/5257960/533303 для двигателей CumminsISF 3.8.

Различные насосы производятся компаниями ОАО «ГАЗ», УМЗ, ЗМЗ, МТЗ, АДС, «Лузар», «Пекар», Sollers, Herzog, Espra, Movelex, KENO и другими. Агрегаты поставляются в различной комплектации — без дополнительных деталей, со шкивом, со шкивом и муфтой, с крепежом и без.

Характеристика системы охлаждения

Начать стоит с описания нормальной работы всей системы в целом. При правильной работе термостата он поддерживает температуру охлаждающей жидкости в пределах от 80 до 90 градусов по Цельсию. Кроме него, за это же отвечает и электровентилятор, который автоматически включается системой в том случае, когда температура нагрева жидкости достигает 92 градусов или более. Работать вентилятор будет до тех пор, пока тепловые показатели жидкости не упадут до 87 градусов. Стоит сказать о том, что в холодное время года трубки, по которым циркулирует охлаждающая жидкость, накрываются специальными чехлами. При какой-либо неисправности температура будет сильно повышаться. Для того чтобы оповестить об этом водителя, существует сигнальная лампа, которая загорается, если температура достигает 104 градусов или более. Если это произошло, то нужно немедленно остановить транспортное средство, охладить его, а после заняться устранением причины перегрева.

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

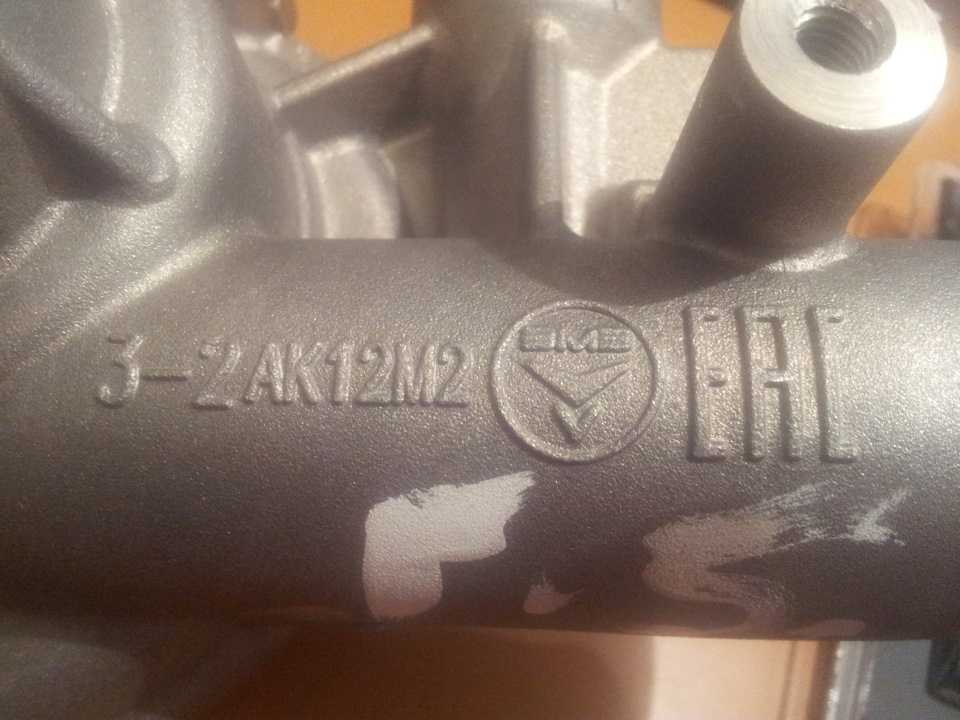

Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

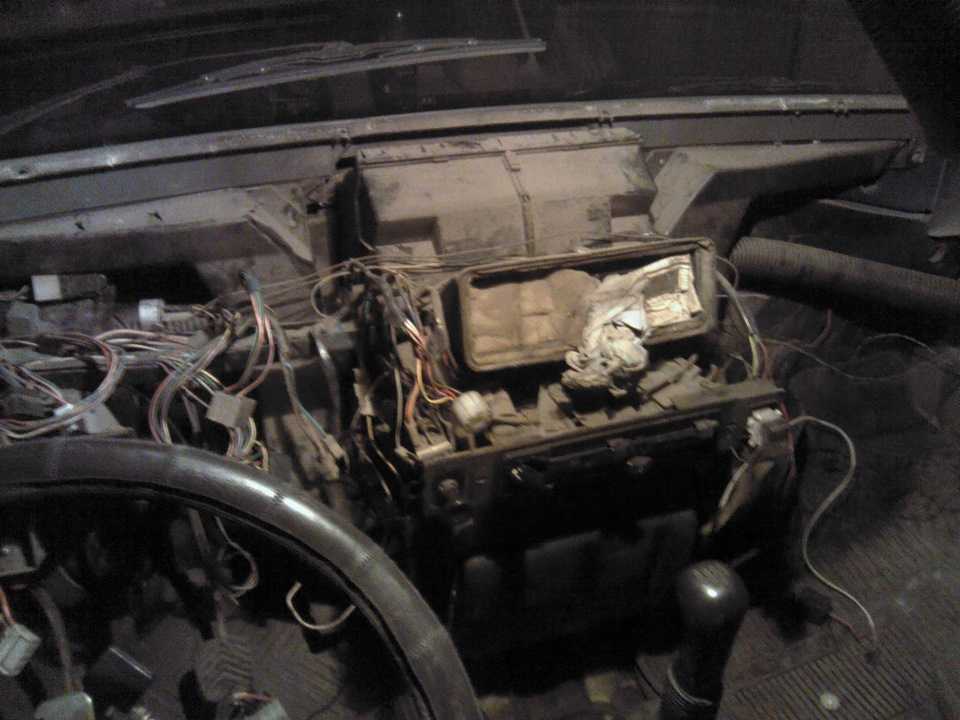

Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

Блок цилиндров — одна из основных частей двигателя

Для этого необходимо:

  1. Открыть крышку с расширительного бочка ЖСО.

Патрубки системы охлаждения двигателя обеспечивают циркуляцию и подвод ОЖ к различным системам и деталям двигателя

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

  1. Обесточить электросистему автомобиля путём отключения аккумулятора.

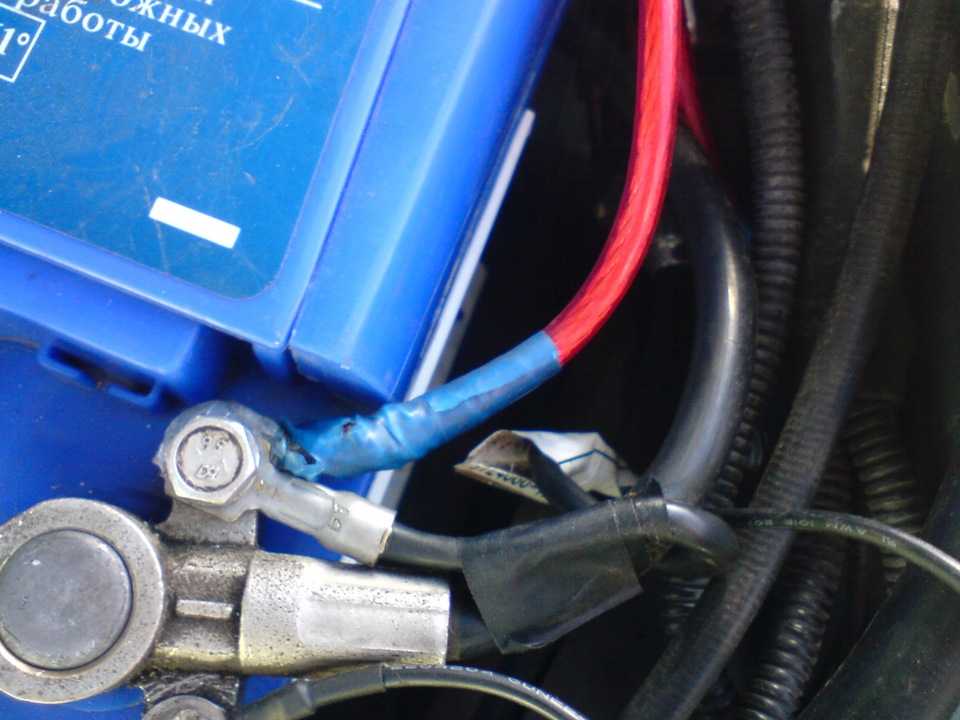

Съём «минусовой» клеммы с АКБ является необходимым при проведении любого вида ремонта авто, поскольку обеспечивает безопасность во время работы

«Телевизором» в «Газели» называется передняя верхняя часть кузова автомобиля с запором и тросиком замка капота

Подводные шланги к помпе двигателя ЗМЗ 405 обеспечивают подвод/отвод ОЖ в системе охлаждения

Перед съёмом ремня привода ролик приводится в положение, позволяющее легко демонтировать ремень

Для обеспечения удобного доступа к помпе нужно снять приводной ремень с ролика и шкивов

Съём помпы невозможен без демонтажа радиатора охлаждения двигателя

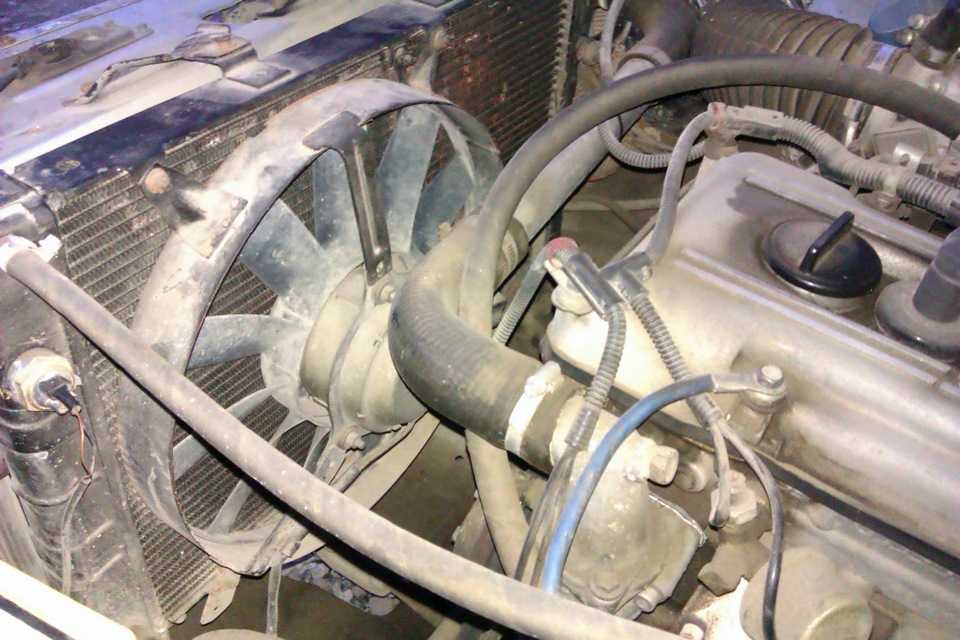

Вентилятор охлаждения двигателя снимается в процессе производства работ по самостоятельному ремонту авто

В некоторых случаях электромуфта двигателя демонтируется вместе с помпой, необходимость в этом зависит от установленного на авто силового агрегата

Корпус термостата двигателя снимается с двигателя для обеспечения доступа к крепежу помпы

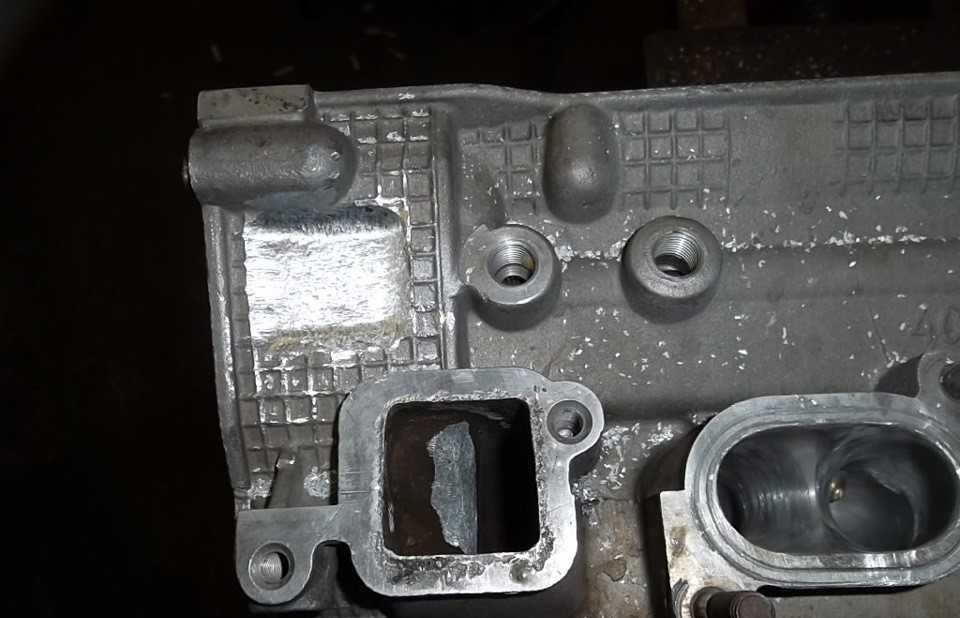

Для обеспечения надлежащей герметизации место установки корпуса тщательно зачищается наждачной бумагой и обрабатывается литолом перед монтажом

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

  1. При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации.

Литол используется для обработки патрубков и мест посадок деталей, которые впоследствии крепятся с помощью винтов либо болтов

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
