Механизм газораспределения дизеля камаз 740.11-240, 740.13-260, 740.14-300

Механизм газораспределения КАМАЗ 740.10

На двигателе установлен верхнеклапанный механизм газораспределения с нижним расположением распреде­лительного вала.

· Блок шестерен КамАЗ

· Коромысла клапанов КамАЗ

· Пружины клапанов КамАЗ

· Распределительный вал КамАЗ

· Толкатели, штанга толкателя КамАЗ

Блок шестерен, расположенный на заднем торце блока двигателя, яв­ляется приводом вала газораспределительного механизма, топливного насоса высокого давле­ния, компрессора и насоса гидроусилителя рулевого управления автомо­биля. Газораспределительный механизм приводится во вращение промежуточной шестерней 2, связанной с прямозубчатой шестерней 1, установленной с натягом на коленчатом валу. Блок промежуточных шестерен вра­щается на сдвоенном коническом роликоподшипнике. Ведомая шестерня 4 привода газораспределительного механизма установлена на шейку вала с натягом и находится в зацеплении с шестерней 5 привода топ­ливного насоса. Сборка шестерен выполнена так, что метки находящихся в зацеплении шестерен (показано в кружочках) совмещены. Вал привода топлив­ного насоса высокого давления — карданный, с, упру­гими элементами диафрагменного типа, компенсирую­щими несоосность установки вала топливного насоса и вала шестерни.

Рисунок 8. Блок распределительных шес­терен КамАЗ: 1 — ведущая шестерня; 2 и 3 — промежу­точные шестерни; 4 — шестерня рас­пределительного вала; 5 — шестерня при­вода топливного насоса; 6 — шестерня привода насоса гидроусилителя рулевого управления; 7 — шестерня привода ком­прессора.

С шестерней 5 находятся в зацеплении установленные на валах шестерни 7 и 6 приводов компрессора и насоса гидроусилителя руля.

Клапаныизготовлены из жаропрочной стали. Каждый цилиндр имеет один впускной 9 и один выпускной 6 клапаны. Конструктивно исполнение впуск­ного и выпускного клапанов одинаковое. Стержень кла­пана перед установкой графитируют. Угол рабочей фаски клапанов 91°. Диаметр тарелки впускного клапана 51,5 мм, выпускного 46,5 мм; высота подъема клапанов 13,5 мм. Клапаны перемещаются в изготовленных из металло­керамики направляющих втулках 4. Для предотвращения попадания масла в цилиндр по зазору стержень — втул­ка на втулке впускного клапана установлена манже­та 12.

Привод клапановсостоит из толкателей, штанг, коро­мысел. Клапаны при работе двигателя проворачиваются.

Установка зажигания КамАЗ Евро-3 тнвд бош

Основное отличие КамАЗ Евро-3 от КамАЗ Евро-2 заключается в наличии замка зажигания. Замок зажигания активирует бортовую сеть к аккумулятору и генератору и отключается после запуска мотора. Имеет три позиции:

  • начальная (отсутствие тока в системе, механизмы не работают)
  • положение 1 (отключенный двигатель, но работают отдельные узлы)
  • конечная (запуск мотора).

Первая позиция показывает на нерабочее состояние устройств автомобиля отключен, при переключении в позицию 1 появляется возможность включить некоторые механизмы (аудиосистема, оптика), которые включены в систему зажигания, когда выключен приводящий двигатель. Конечное положение отвечает за запуск двигателя.

Замок зажигания может выполнять противоугонную функцию, в период выключенного мотора – блокирует руль.

Как выставить зажигание на КамАЗе

Для проверки состояния СЗ разработаны специальные обозначения — метки, или градусы.

Для проверки СЗ необходимо:

  • детали выставить по меткам;
  • затянуть приспособления для фиксации;
  • запустить двигатель.

Наличие неисправности механизма указывает на нарушение расстановки узлов. Детали ставятся правильно так:

  • ТНВД — с боковой части коробки передач на шпонку;
  • муфта — в 2 положениях, отличающихся на 180° друг от друга;
  • прижимной приводной винт — сверху;
  • отметки ТНВД и муфты — противоположно друг другу.

Для исправления ситуации все элементы откручивают, выставляют на 180° и повторно включают двигатель.

Настройка зажигания КамАЗ 5320

Если знать, как правильно выставить порядок зажигания на модели 5320 без дополнительной аппаратуры, можно быстро настроить механизм в полевых условиях, когда нет возможности добраться до мастерской.

Как мы уже знаем, для рациональной работы двигателя СЗ необходимо регулировать строго по меткам-ориентирам.

В рассматриваемой модели грузовика ТНВД ставится на шпонку сбоку коробки, а муфта может фиксироваться в 2-ух положениях с различием в 180o. С большей долей вероятности можно предположить, если прижимающий винт привода будет в высшей точке, значит ориентиры расположены друг напротив друга — система выставлена верно. Заведите мотор для проверки после закручивания гаек.

В случае, если произведена неправильная регулировка, куда раньше зажигание, куда позже срабатывает можно понять по характерным признакам, описанным в начале статьи. Если вы ошиблись на 180o, двигатель не заведется, а из выхлопной трубы пойдет белый дым. В этом случае открутите детали и разверните их на 180o.

Евро-1

Настройки, установленные на заводе, больше относятся к позднему впрыску. В качестве примера для Евро-1 рассмотрим КамАЗ-740. Если необходимо поставить ТНВД и установить угол момента впрыска, выполняют следующее:

  • поднимают кабину и защелкивают фиксаторы на опорах;
  • находят шток, приподнимают его, проворачивают на 90° на кожухе маховика и отпускают в прорезь корпуса;
  • отпускают 2 болта для фиксации ключом на 17 мм;
  • изымают защитный щиток;
  • вставляют стальной стержень размером 10х400 мм сквозь прорезь кожуха в маховик;
  • коленвал вращают по часовой стрелке до блокировки;
  • проверяют состояние приводного вала ТНВД в блочно-цилиндровом развале;
  • при расположении муфты ТНВД шкалой вверх соединяют исходную точку с отметкой и скрепляют 2 болтами;
  • при обратном состоянии механизма приподнимают стопорное устройство, проворачивают коленчатый вал на 1 оборот и повторяют процедуры.

Евро-2

Для КамАЗа Евро-2 процедура установки зажигания аналогична предыдущей. Разница заключается в завершающей фазе. После крепления болтами стопор поднимают, поворачивают на 90° и устанавливают в паз для посадки детали. Снизу кожуха маховика осуществляется монтаж грязезащитного щитка. Кабина занимает исходное состояние. Фиксаторы располагают сверху.

Помимо вышеописанного способа существует любительский. На видео показано, как можно легко выставить ТНДВ простой лампочкой на 12 В, патрона и привода (для подключения к питанию КамАЗа).

  1. Подключить лампочку к проводу, идущего от трамблера, и заземлить на массу грузовика.
  2. Трамблер повернуть в обратную сторону.
  3. В момент включения лампы остановиться, зафиксировав положение корпуса, фиксирующие гайки затянуть.

Таким нехитрым способом можно настроить СЗ своими руками без специальных инструментов.

А также, СЗ можно настроить при помощи вспомогательного инструмента – стробоскопа. Для этого необходимо направить лучи стробоскопа на метки и поставить движок (берем для примера модель двигателя 74030260 КамАЗ Евро 2) на холостые обороты. В определенный момент вы увидите вспышку на стробоскопе – это образование искры. Опираясь на эти данные, можно точно подстроить механизм.

Евро-3

Евро-3 характеризуется наличием замка зажигания (ЗЗ) — коммутирующего выключателя двигателя и всей бортовой системы.

Эксплуатационные особенности ЗЗ:

  1. Активация бортовой сети к аккумулятору и генератору, отключение выполняется после запуска мотора.
  2. Включение-отключение СЗ, первичной цепи с малым током к источнику.
  3. Усиление стартерного узла при проворачивании ключа.
  4. Функция противоугонного механизма.
  5. Наличие нескольких позиций во время работы:
    • начальное — все механизмы отключены, бортовая система обесточена;
    • положение 1 — включение отдельных узлов при отключенном двигателе;
    • конечное — запуск мотора.

Чтобы правильно установить зажигание на КамАЗ Евро-3 ТНВД БОШ, выполните следующее:

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной

  1. Вначале требуется установка метки на ТНВД таким образом, чтобы топливо впрыскивалось на 4 миллиметра до входа поршня в позицию ВМТ. Для этого нужно поставить отметку на краю указателя-стрелки, которая установлена на насосе. То есть требуется осуществлять вращение двигателя во время движения до совмещения риски с меткой указателя, а в момент этого совмещения подаётся топливо.
  2. Затем отметка передвинется далее. Поршень входит в позицию мёртвой верхней точки во время совмещения риски с краем стрелки. Во избежание ошибки на данной стадии позиция поршня в этой точке закрепляется специальным стопором, местом расположения которого является картер маховика.
  3. Во время одного поворота вала ТНВД поршень входит в мёртвую точку дважды. Требуется определить позицию, в которой осуществляется сжатие внутри цилиндра. Если во время настройки угла опережения насос не снимается, можно просто подвести на муфте риску, ведущую к стрелке-указателю. Стопор может быть опущен, затем нужно осуществлять разностороннее вращение маховика для вхождения стопорного элемента в паз. Требуется совершать это вращение, пользуясь рычагом, который установлен в особое отверстие, имеющееся на торце маховика.
  4. После выполнения вышеописанных действий можно достичь установки поршня в точку момента сжатия. Затем требуется ослабление винтов, с помощью которых крепится насосный привод, и совмещение после этого отметки с краем стрелки. Именно эта позиция — самая оптимальная. При смещении метки мотор работает неправильно, с плавающими оборотами.

Как выставить зажигание на КамАЗе – Правильная регулировка зажигания

При возникновении непредвиденных ситуаций с работой грузовика иногда возникает необходимость самостоятельно выставить зажигание на Камазе для решения возникших неисправностей. Когда возникают проблемы с запуском мотора – это может быть связано с системой зажигания. Опытный водитель грузовой машины скажет, что не существует понятия зажигание КамАЗ, хотя другие водители могут с полным правом использовать такое словосочетание. И вот машина не хочет ехать и у вас есть подозрения на неисправность в ТНВД. Как правильно выставить зажигание на КамАЗе. Для этого разберемся, как работает система зажигания, и какие существуют причины появившихся неполадок.

Установка меток грм двигатель камаз

РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАННОМ МЕХАНИЗМЕ

Величина зазоров на холодном двигателе должна быть:

— для впускных клапанов – 0,25…0,30 мм;

— для выпускных клапанов – 0,35…0,40 мм.

Для 1, 2, 3 и 4-го цилиндров передний клапан впускной, а для 5, 6, 7 и 8-го цилиндров – выпускной.

Регулировку зазоров проводить на холодном двигателе. Перед регулировкой тепловых зазоров проверить моменты затяжки болтов крепления головок цилиндров и гаек стоек коромысел. Тепловые зазоры регулировать одновременно в двух цилиндрах при закрытых клапанах. При регулировке коленчатый вал устанавливать последовательно в положения I … IV, которые определяются его поворотом относительно положения начала впрыскивания топлива в первом цилиндре на угол, указанный ниже:

— положение коленчатого вала – I II III IV;

— угол поворота – 60º 240º 420º 600º;

— номера цилиндров регулируемых клапанов – 1, 5 4, 2 6, 3 7, 8.

Последовательность операций при регулировке зазоров следующая:

1 Снять крышки головок цилиндров.

2 Проверить затяжку болтов крепления головок цилиндров.

3 Оттянуть смонтированный на картере маховика фиксатор, повернуть его на 90 ° и установить в нижнее положение.

4 Снять крышку люка в нижней части картера маховика (для проворота маховика ломиком).

5 Проворачивая коленчатый вал по ходу вращения, установить его в такое положение, при котором фиксатор под действием пружины войдет в паз на маховике, при этом оба клапана пятого цилиндра должны быть закрыты (коромысла клапанов на пятом цилиндре должны находиться в одном положении).

Это положение коленчатого вала соответствует началу подачи топлива в 1-ом цилиндре.

Если в этом положении маховика и фиксатора выпускной клапан пятого цилиндра открыт (коромысло выпускного клапана наклонено по отношению к коромыслу впускного клапана, а его штанга не вращается от руки) необходимо вывести фиксатор из паза на маховике и провернуть коленчатый вал на один оборот до момента, когда фиксатор войдет в паз. Проверить положение клапанов пятого цилиндра

Проворачивать коленчатый вал нужно рычагом, вставляя его в отверстия, расположенные на боковой поверхности маховика. Поворот маховика на угол, равный промежутку между двумя соседними отверстиями, соответствует повороту коленчатого вала на 30º. Оттянуть фиксатор, преодолев усилие пружины, повернуть его на 90º и установить в верхнее положение.

6 Провернуть коленчатый вал по ходу вращения на угол 60º, установив его тем самым в положение I.

В этом положении клапаны первого и пятого цилиндров должны быть закрыты (штанги указанных цилиндров должны легко проворачиваться от руки).

7 Проверить динамометрическим ключом момент затяжки гаек крепления стоек коромысел регулируемых цилиндров, при необходимости подтянуть. Моменты затяжки приведены в приложении А.

8 Проверить щупом зазор между носками коромысел и торцами клапанов регулируемых цилиндров. Если они не укладываются в указанные выше пределы, их надо отрегулировать.

9 Для регулировки зазора необходимо ослабить контровочную гайку регулировочного винта, вставить в зазор щуп нужной толщины и, вращая винт отверткой, установить требуемый зазор.

Придерживая винт отверткой, затянуть гайку и проверить величину зазора. Щуп толщиной 0,25 мм для впускного клапана и 0,35 мм для выпускного клапана должен проходить свободно, а толщиной 0,30 мм для впускного и 0,40 мм для выпускного с усилием.

Отрегулировать остальные клапаны.

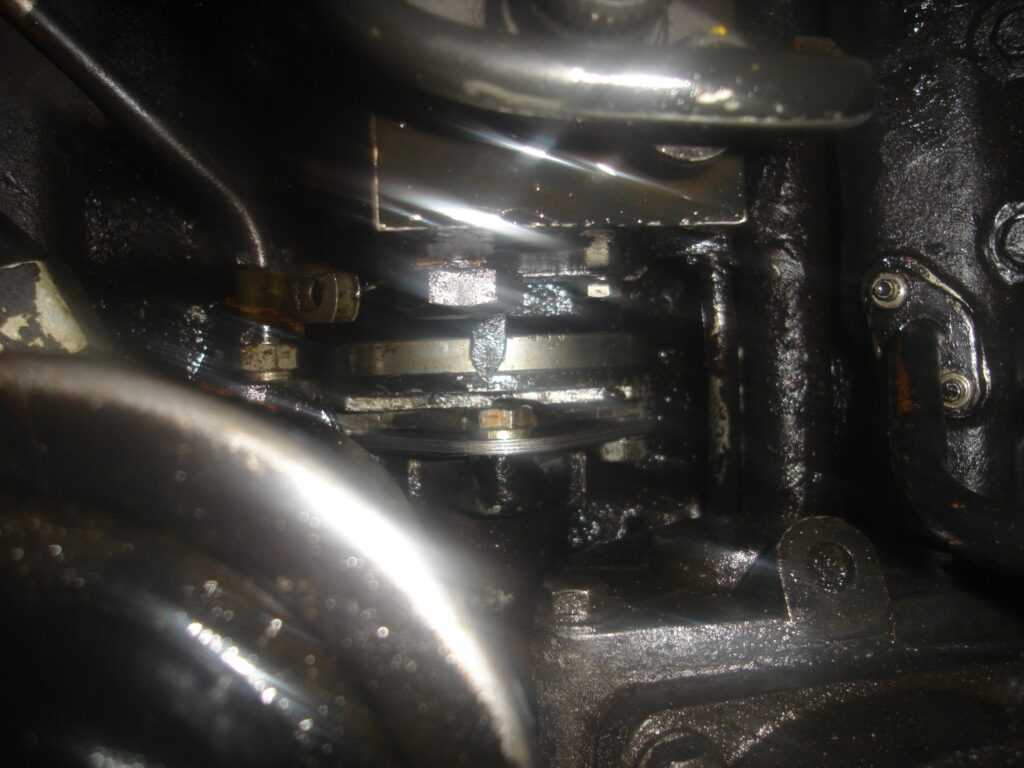

Установка метки на топливном насосе

То есть если вращать двигатель по ходу.  И метка совмещается с пиком указательной стрелки.В этот момент происходит впрыск топлива в камеру сгорания.

Затем метка продолжает двигаться, и в момент совмещения с краем указательной стрелки. Поршень достигает положения ВМТ в момент сжатия топлива в первом цилиндре.

Установка Поршня в ВМТ

А теперь более подробно хотелось бы рассказать, как на практике это сделать безошибочно. Положение поршня в ВМТ фиксируется при помощи стопора расположенного на картере маховика.

Но так как за один оборот вала ТНВД поршень дважды проходит в положение ВМТ. А нам нужно определить положение ВМТ в момент сжатия топлива в первом цилиндре. Если вы не снимаете топливный насос высокого давления, то достаточно просто подвести метку на муфте ТНВД к указательной стрелке. Отпустить где то в этом месте стопор, и вращая маховик в ту или другую сторону добиться чтобы стопор попал в паз маховика. Маховик удобнее всего прокручивать при помощи рычага. Который необходимо вставить в отверстия, расположенные в торце маховика.

В этом положении поршень будет иметь положение ВМТ в момент сжатия топлива первого цилиндра. Ослабив болты муфты привода ТНВД, совмещаем метку с краем указательной стрелки. На практике проверено данное положение метки является оптимальным углом опережения зажигания. Смещение метки в ту или иную сторону приводит к неправильной работе двигателя, он начинает дымить и плохо развивать обороты.

Гораздо сложнее определить положение ВМТ поршня в момент сжатия. Если ТНВД снимался с двигателя и его необходимо вновь установить. Сложность заключается, в определении положения ВМТ поршня первого цилиндра в момент сжатия. Так как коленчатый вал за один оборот вала привода. ТНВД делает два оборота в связи с этим поршень дважды приходит в ВМТ а нам необходим момент, в котором происходит сжатие топлива. Можно конечно снять форсунку и заткнуть отверстие бумажной заглушкой.

Компрессия создаваемая в цилиндре при сжатии вытолкнет заглушку. В этот момент стопор попадёт в паз маховика, что и будет являться положением поршня первого цилиндра в момент сжатия топлива. Но этот способ не достаточно хорош, так как занимает много времени и трудоёмок.

Регулировка зажигания Евро 2 на автомобиле Камаз можно определить  по положению клапанов. В момент сжатия клапана становятся неподвижно до достижения поршнем ВМТ, и после прохождения ВМТ клапана также закрыты. При втором положении поршня в ВМТ один клапан закрывается, а при прохождении ВМТ второй клапан начинает открываться. И что бы в этом убедиться, достаточно просто открыть клапанную крышку первого цилиндра.

КамАЗ-740: как выставить зажигание?

Выставление момента впрыска осуществляется одновременно с монтажом ТНВД. Этапы работ приведены ниже:

  • Кабина поднимается до момента защелкивания фиксатора.
  • Шток кожуха маховика приподнимают и поворачивают на 90 градусов, помещают в специальную нишу на корпусе.
  • В нижней части откручивается пара болтов и демонтируется щиток защиты от грязи.
  • Через прорезь в отверстие маховика вставляется металлический стержень диаметром 10 и длиной около 400 мм.
  • Коленчатый вал поворачивают слева направо до момента блокировки его движения штоком фиксатора.
  • Проверяется положение вала привода ТНВД, размещенного в развале цилиндрового блока.
  • Если муфта привода топливного насоса повернута рабочей шкалой вверх, совмещают нулевую точку с меткой на фланце насоса, после чего затягивают два крепежных болта.
  • Если положение детали обратное, поднимают стопор, проворачивают коленвал на один оборот, повторяют действия, указанные выше.

Когда и зачем нужна регулировка

Во время работы системы поршень подходит к верхней мертвой точке, в камере образуется высокое давление и подается топливо. Если угол опережения впрыска выставлен неправильно, топливная смесь загорается с опозданием (поздний впрыск) или опережением (ранний впрыск). Это приводит к неполному сгоранию горючего и неисправностям в работе цилиндров, соответственно, к снижению эффективности мотора и повышению износа деталей.

При сгорании смеси с опережением поршень еще не доходит до верхней точки, в это время горючее поступает в камеру. Происходит излишняя трата энергии на его поднятие, выделяющиеся газы и сгорающая смесь оказывают сопротивление. При позднем зажигании горение завершается при такте расширения и закрывающемся выпускном клапане. В результате поршень не получает импульса, энергия распределяется между толкателем и блочными стенками, что приводит к перегреву.

Признаки раннего и позднего воспламенения:

  • невозможность запустить двигатель;
  • большой расход топлива;
  • понижение приемистости и мощности;
  • неравномерная работа мотора на холостых оборотах;
  • неисправности регулятора количества горючей смеси.

Поэтому необходимо производить регулировку системы зажигания (СЗ).

Установить зажигание на КамАЗе

Ответ на поставленный вопрос выполним на примере КамАЗ 740. Для этого опишем порядок зажигания КамАЗ 740, который схожий с многими моделями данного класса.

Установка зажигания КамАЗ 740 осуществляется в несколько этапов:

  • начало работы начнем с поднятия кабины грузовика
  • зафиксируем кабину на опорах, чтобы обезопасить работу человека
  • найдите маховик, на котором отыщите шток, он находиться на задней части маховика сверху по левую сторону.
  • приподнимаем шток и выполняем поворот на девяносто градусов, затем возвращаем на исходное место
  • найдите болты на кожухе маховика в количестве два, открутите их, понадобится ключ на семнадцать мм.
  • для продолжения работы снимите грязезащитный щиток
  • через щелевой проход кожуха в маховик вставляем прут твердого сплава длиною 400 мм и диаметром 10 мм
  • выполняйте вращательные движения коленвалом пока не заблокируется движение
  • если муфта ТНВД расположена шкалой вверх, нужно добиться совпадения двух меток: нулевой с меткой на фланце топливного насоса, закрепить двумя болтами
  • в случае положения детали в обратном направлении, поднимите стопор и поверните коленвал на один 360 градусов. После этого повторите действия, описанные выше.

Порядок работы двигателя к 701

Дизель ЯМЗ-240Б (трактор К-701)

Дизель ЯМЗ-240Б отличается от двигателя ЯМЗ-240 дефорсированием его частот вращения (1900 вместо 2100 мин-1). Кроме того, фронтальная часть его выполнена с учетом особенностей работы системы охлаждения, которая более развита и имеет вентилятор высокой .производительности с гидромуфтой.

Двигатель ЯМЗ-240Б четырехтактный, с расположенными в два ряда цилиндрами, выполненными в одном блоке вместе с верхней частью картера. Направление вращения коленчатого вала правое. Порядок работы цилиндров: 1—12—5—8—3—10—6—7—2—11—4—9. Диаметр цилиндра 130 мм, ход поршня 140 мм, степень сжатия 16,5. На цилиндр приходятся два клапана (один—впускной, другой — выпускной). Фазы газораспределения: открытие впускного клапана 20° до ВМТ, выпускного—56° до ВМТ; закрытие выпускного клапана 56° после ВМТ, впускного — 20° после ВМТ. Диаметр тарелки клапанов: впускного — 61 мм, выпускного — 48 мм; высота подъема клапанов 13,5 мм. Зазор между клапаном и коромыслом в холодном состоянии составляет 0,25—0,30 мм. Угол опережения впрыска топлива 19°±1° до ВМТ. Давление начала подъема иглы форсунки 16,5±0,5 МПа. Масса незаправленного двигателя на момент поставки равна 1670 кг; его длина 1688 мм, ширина 1014 мм и высота 1374 мм. Поперечный разрез двигателя представлен на рис. 2.3. На рисунке показано, что на каждой шатунной шейке коленчатого вала устанавливаются два шатуна: один — для правого ряда; другой — для левого. Поэтому правый ряд цилиндров смещен относительно левого на 35 мм вперед. Блок-картер туннельного типа отлит из низколегированного серого чугуна специального состава. Гильзы цилиндров «(мокрого типа) своими буртами входят в выточки на верхней полке блока, а сверху прижимаются четырьмя головками цилиндров (одна та три цилиндра).

Нумерация цилиндров ведется по ходу от вентилятора к кабине справа (1—6) и слева (7—12). Головка цилиндров представляет собой отливку из низколегированного серого чугуна. Она крепится к блоку с помощью 14 шпилек. Стык головки цилиндров и блока уплотняется сталеасбестовой прокладкой. В ней размещаются клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки. Седла выпускных клапанов вставные. Они изготавливаются из специального жароупорного чугуна и запрессовываются в гнезда с натягом 0,004— 0,105 мм. Полость головки с клапанным механизмом и форсунками -закрыта крышкой, крепящейся к головке барашками. Стык между крышкой и головкой уплотняется резиновой прокладкой фигурного профиля. Все четыре головки взаимозаменяемые.

Коленчатый вал стальной, штампованный, содержит семь коренных и шесть шатунных шеек, закаленных токами высокой частоты.. Шатунные шейки имеют закрытые заглушками внутренние полости, в которых масло подвергается дополнительной центробежной очистке. Шесть кривошипов вала расположены под углом 120° один к другому в трех плоскостях. На переднем конце коленчатого вала установлен

жидкостный гаситель крутильных колебаний, а на заднем (коническом)— ступица маховика. В качестве коренных подшипников коленчатого вала выступают роликовые подшипники, наружные кольца которых запрессованы в расточки картерной части блока. От осевых

перемещений их ограничивают стопорные кольца. Внутренних колец роликовые подшипники не имеют. Ролики двигаются непосредственно по беговым дорожкам, выполненным на опорных шейках коленчатого вала. При износе беговых дорожек на опорных шейках вала допускается их перешлифовка на ремонтные размеры с соответствующей заменой роликовых подшипников. Диаметры беговых дорожек и номера подшипников приведены в табл. 2.1.

Рис. 2.3. Поперечный разрез двигателя ЯМЗ-240Б

2.1. Диаметры беговых дорожек опорных шеек коленчатого вала и номера подшипников

От осевых перемещений коленчатый вал удерживается двумя бронзовыми кольцами, установленными в выточке корпуса, приклепанного к переднему торцу блока. Маховик отлит из серого чугуна и крепится болтами к специальной ступице. Его зубчатый венец служит для пуска двигателя стартером. В зацепление с зубчатым венцом при ручном проворачивании коленчатого вала вводится особая шестерня механизма поворота. Последний смонтирован на картере маховика с правой стороны двигателя. От переднего конца вала вращаются вентилятор системы охлаждения, генератор и компрессор.

Особенности регулировки момента впрыска

Что представляет собой момент впрыска на КамАЗе

Устройство системы зажигания дизельных грузовиков несколько отличается от их бензиновых собратьев, где задача воспламенения смеси бензина и воздуха возложена на свечи. Для дизеля более подходит термин «момент впрыска». Для того чтобы силовой агрегат начал работать, необходимо создать в камере высокое давление. После этого включается подача горючего. Система начинает работать тогда, когда поршень подходит к верхней «мертвой» точке.

Если параметры системы выставлены некорректно, возможно нарушение работы деталей двигателя или перегрев. Все зависит от того, как загорается топливная смесь – с опозданием или с опережением.

Риски несвоевременного впрыска

  • работа мотора становится жесткой;
  • при активации акселератора возникает звенящий звук;
  • выхлоп выглядит как белый дым;
  • растет расход горючего.

Позднее зажигание характеризуется поступлением горючего при уходе поршня из верхнего положения. В этом случае главными признаками неисправности выступают:

  • значительный объем белесого дыма из выхлопной трубы;
  • снижение тяги;
  • нагрев двигателя;
  • увеличение расхода топлива;
  • некорректный набор оборотов;
  • вибрация агрегата при средних оборотах.

Если наблюдаются любые из симптомов, у КамАЗа зажигание необходимо отрегулировать как можно быстрее.

Порядок регулировки

На каждом двигателе можно заметить особые метки или градусы. Они предназначены для того, чтобы сориентировать водителя, решающего задачу как выставить зажигание на КамАЗе.

Для того, чтобы двигатель эксплуатировался в нормальном режиме, необходимо, чтобы характеристики как ТНВД, так и горючего, и самого агрегата соответствовали требованиям нормативов. Именно метки помогают определить, как выставить зажигание на КамАЗе корректно.

На машинах Камского завода насос, подающий горючее под высоким давлением, устанавливается посредством шпонки сбоку коробки. Закрепление муфты насоса возможно в двух позициях, разница при этом составляет 180 град. Когда винт, прижимающий привод, находится вверху, то метки ТНВД и муфты насоса следует искать напротив.

Итак, чтобы проверить систему зажигания, нужно:

  • выполнить установку элементов согласно меткам;
  • зафиксировать все элементы;
  • произвести запуск мотора.

Если при этом будут наблюдаться указанные выше неисправности, значит, узлы расставлены неправильно и операцию следует повторить: ослабить элементы, проконтролировать установку на 180 градусов, закрепить узлы и запустить мотор.

Слаженная работа двигателя важна для функционирования транспорта в целом: валы коробки передач КамАЗ не смогут выполнять свою задачу, если наблюдаются соби в работе самого агрегата.

https://youtube.com/watch?v=yYHlXLU8Wbs

Механизм газораспределения

Механизм газораспределения предназначен для впуска в цилиндры воздуха и выпуска отработавших газов. Открытие и закрытие впускных и выпускных клапанов происходит в строго определенных положениях по отношению к верхней и нижней мертвым точкам, которые соответствуют углам поворота шейки коленчатого вала, указанным в диаграмме фаз газораспределения (см. рис. 21).

Механизм газораспределения двигателя — верхнеклапанный (рис. 27). Кулачки распределительного вала 1 в определенной последовательности приводят в действие толкатели 2. Штанги 4 сообщают качательные движения коромыслам 6, которые, преодолевая сопротивление пружин 13, 14, открывают клапаны. Клапаны закрываются под действием силы сжатых пружин.

Рис. 27. Механизм газораспределения: 1 — вал распределительный; 2 — толкатель; 3 — направляющая толкателей; 4 — штанга; 5-прокладка крышки головки; 6 — коромысло; 7 — гайка; 8 — винт регулировочный; 9 — болт крепления крышки головки; 10 — сухарь; 11 — втулка тарелки; 12 — тарелка пружины; 13 — пружина наружная; 14 — пружина внутренняя; 15- направляющая клапана; 16- шайба; 17- клапан; А — зазор тепловой

Крутящий момент на распределительный вал передается от коленчатого вала через шестерни привода агрегатов.

Головки цилиндров, отлитые из алюминиевого сплава, имеют полости для охлаждающей жидкости, сообщающиеся с рубашкой блока. Стыки головки цилиндра и гильзы, головки и блока уплотнены прокладками. В канавку на привалочной плоскости головки запрессовано кольцо газового стыка, которым головка непосредственно устанавливается на бурт гильзы цилиндра (рис. 28). Герметичность уплотнения обеспечивается высокой точностью обработки сопрягаемых поверхностей кольца и гильзы цилиндра и, дополнительно, нанесением на поверхность кольца свинцовистого покрытия для компенсации микронеровностей уплотняемых поверхностей. Уплотнение перепускных каналов для охлаждающей жидкости осуществляется уплотнительными кольцами из силиконовой резины, устанавливаемыми хвостовиками в отверстия головки цилиндра. Подголовочное пространство, отверстие стока моторного масла и прохода штанг уплотнены формованной прокладкой головки цилиндра. Впускные и выпускные каналы расположены на противоположных сторонах головки. Впускной канал имеет тангенциальный профиль для завихрения воздуха в цилиндре.

В головку запрессованы чугунные седла и металлокерамические направляющие втулки клапанов, которые растачиваются после запрессовки. Каждая головка закреплена на блоке четырьмя болтами. Клапанный механизм закрыт алюминиевой крышкой, под которой размещена уплотнительная прокладка.

Рис. 28. Стыки головки цилиндра и гильзы, головки и блока цилиндров: 1 — кольцо стопорное; 2 — головка цилиндра; 3 — прокладка; 4-блок цилиндров; 5 — кольцо уплотнительное гильзы; 6-гильза цилиндров

Что такое момент впрыска?

На дизельных автомобилях корректнее называть зажигание моментом впрыска. Он представляет собой начало подачи горючего при подходе поршня к верхней мертвой точке (клапаны впуска и выпуска закрыты). В рабочей камере создается максимальное давление, в этот момент осуществляется подача топлива.

Как выставить зажигание на КамАЗе? Казалось бы, стоит его один раз откорректировать на заводе при выпуске авто и не беспокоиться по этому поводу. Однако не все так просто. Дело в том, что каждый силовой агрегат имеет конкретный момент впрыска, в связи с особенностями комплектующих элементов мотора. Кроме того, на данный показатель влияют качество и тип топлива.
