Как влияет подсос воздуха на работу двигателя ваз 2114

Почему дергается двигатель на малых и холостых оборотах

Итак, если машина дергается на холостых, причин для такой неисправности может быть несколько. Чаще всего проблемы затрагивают систему зажигания и систему питания, реже выходят из строя элементы системы управления двигателем или детали внутри ДВС.

• Прежде всего, следует исключить повреждения подушек двигателя, так как усиление вибраций от ДВС в этом случае часто происходит именно на ХХ. Если с подушками все в норме, тогда подергивания силового агрегата могут возникать по причине сбоев в работе одного цилиндра.
• Наиболее распространенной причиной являются свечи зажигания, а также высоковольтные бронепровода. Зачастую свеча зажигания может оказаться поврежденной, грязной от нагара и т.д., в результате чего искра на ней есть, но очень слабая или нестабильная, подается не под тем углом.

К аналогичным симптомам в виде подергивания мотора также приводит повреждение изоляции высоковольтных проводов, когда искра «пробивает». Дополнительного внимания заслуживает и катушка зажигания, коммутатор, модуль зажигания, трамблер. В зависимости от того, какая система зажигания установлена на тот или иной двигатель, все ее элементы нужно проверять поочередно.

После диагностики системы зажигания нужно переходить к системам топливоподачи и подачи воздуха. Как правило, неисправными или загрязненными могут оказаться инжекторные форсунки. Также проверяются топливные фильтры, топливные магистрали следует осматривать на предмет утечек.

Отметим, что обычно топливная система является виновником провалов и рывков во время работы ДВС под нагрузкой, однако и в режиме холостого хода горючего может быть недостаточно или оно подается в двигатель с перебоями. Пошагово необходимо проверять карбюратор и его регулировки, инжектор и отдельные элементы системы, бензонасос и т.д.

Еще добавим, что в случаях, когда двигатель дергается на холостых, необходимо убедиться в том, что в нормальном состоянии находится не только топливный, но и воздушный фильтр.

Дело в том, что если фильтр воздуха грязный, двигателю может быть недостаточно кислорода для приготовления правильной по составу топливно-воздушной смеси. То же самое справедливо и в случаях, когда в системе питания происходит завоздушивание или на впуске имеет место подсос лишнего воздуха.

В любом случае, смесь может оказаться слишком обогащенной или обедненной, при этом не происходит нормального и своевременного сгорания такого заряд в цилиндре. Параллельно в подобной ситуации еще сильнее покрываются нагаром свечи, дополнительно ухудшается искрообразование.

На инжекторных моторах причиной подергивания на холостых в ряде случаев является электронная система управления двигателем (ЭСУД). В подобной ситуации следует учитывать, что указанная система включает в себя целую группу различных электронных датчиков и исполнительных устройств, которые обмениваются данными с контроллером (ЭБУ).

Если какой-либо датчик вышел из строя, происходят пропуски зажигания в цилиндрах или другие сбои, тогда система управления ДВС на некоторых авто сразу информирует об этом водителя. При этом далеко не всегда при различных неисправностях элементов ЭСУД и других поломках может загореться «чек» на приборной панели, код ошибки отображается на экране бортового компьютера и т.д. Ошибка фиксируется только в памяти ЭБУ, но для считывания кода ошибки в этом случае потребуется отдельно проводить компьютерную диагностику.

Еще одной возможной причиной подергивания двигателя на холостом ходу являются неполадки в области дроссельной заслонки и проблемы с РХХ (регулятор холостого хода). Сам регулятор холостого хода является шаговым электродвигателем, который перекрывает канал для подачи воздуха в обход дроссельной заслонки.

В случае некорректной работы и сбоев регулятора, а также при скоплении большого количества грязи и нагара на заслонке, холостой ход становится нестабильным. В этом случае двигатель не только дергается, но и часто сильно плавают обороты на холостых.

Такое «плавание» оборотов может проявляться на холодном двигателе и исчезать с прогревом. Также обороты в ряде случаев скачут и плавают как на холодную, так и на горячую. Для решения проблемы нужно почистить дроссель, а также проверить РХХ

Еще важно учитывать, что на многих авто после чистки необходимо также обучать дроссельную заслонку

Источник

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

1. Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
2. Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
3. Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
4. Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

• деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
• слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
• прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Выявление

Выхлопная труба, потерявшая герметичность.

Уплотнения топливного насоса высокого давления.

Подача воздуха осуществляется через ручной рычаг бензонасоса.

Дымо или парогенератором

Уплотнения топливного насоса.

Моральное старение пломб.

Диагностика неисправности заключается в отключении топливного насоса и заправке его от другой емкости (например, пластиковой канистры). Емкость емкостью 3 ÷ 4 литра, два прозрачных шланга длиной один метр, пара хомутов. Соблюдая чистящие средства, замените прямую и обратную топливопроводы от ТНВД на прозрачные трубки, и удалите из них воздух.

Один из способов удалить стравливающий воздух — очистить рабочую зону и зону бака над топливным насосом. Необходимо открутить «возвратный» винт, через который воздух выходит через сифон до появления топлива. Крепежный винт вставлен на место. Запустив двигатель на несколько минут, удаляют оставшийся воздух.

Возможные неисправности

Завершается проверкой топливного фильтра (обычного фильтра), помещая его под топливный насос высокого давления.

• Возникновение утечек в топливной системе в автомобилях с дизельным двигателем вызвано атмосферным давлением. Это выше давления, создаваемого при перекачке топлива из бака автомобиля. Он предполагает замену латунных топливопроводов на резиновые, пластиковые и соединение их стяжками. Шланги из таких материалов имеют меньший срок службы. Это связано с тем, что синтетические шланги в пространстве под капотом нагреваются, провисают, трутся и способствуют утечке воздуха в результате истирания.
• Таким образом, механическое напряжение, перегрев, использование очищающих средств, способных размягчать неметаллические материалы и герметики, можно отнести к первопричине всасывания воздуха.
• Датчик положения дроссельной заслонки используется для определения скорости и степени открытия дроссельной заслонки. Датчик положения дроссельной заслонки, сокращенно DPDZ, — это устройство, которое изначально было разработано для преобразования угла положения дроссельной заслонки в постоянное напряжение. Этот датчик считается одним из датчиков всех электронных систем управления двигателем на автомобиле с впрыском топлива. После получения сигнала от датчика положения дроссельной заслонки контроллер контролирует угол отклонения дроссельной заслонки. Электронный модуль управления использует информацию от датчика положения дроссельной заслонки для выбора режима «только дроссельная заслонка».

Прежде чем обсуждать диагностику датчика положения дроссельной заслонки и симптомы неисправности, поговорим о значении датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, так как его показания позволяют блоку управления рассчитывать пропорции топлива и регулировать угол опережения зажигания. Если датчик выходит из строя, водитель немедленно информирует водителя о проблеме. Появляется сообщение об ошибкена панели приборов, а именно индикатор «Чек»

Обратите внимание, что возникающая неисправность указывает только на неисправность цепи датчика положения дроссельной заслонки, но не может быть обнаружена. Это означает, что если настройки датчика нарушены, устройство не сможет распознать ошибку

Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание. В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:

Явные признаки, что двигатель подсасывает воздух, как обнаружить и устранить своими руками

Здравствуйте, уважаемые читатели! Думаю вы в курсе как вкратце работает инжектор. Он делает автоматически воздушно топливно смесь. Благодаря датчикам, система работает идеально. Если датчик выходит из строя, происходит нарушение работы системы, двигатель начинает «троить».

А если все датчики работают исправно, а двигатель все равно не правильно, что это может быть?

Самая популярная причина, это подсос воздуха в систему.

Воздух, который не проходит через ДМРВ называется неучтенным. Соотвественно, двигатель уже не будет работать исправно.

Признаками того, что двигатель подсасывает воздух является:

1. Нестабильная работа на холостых оборотах.

2. Провалы при начале движения.

3. Тяга стала хуже.

4. Повысился расход топлива.

5. Может гореть Чек.

Как правило, главным признаком является нестабильная работа мотора на холостом ходу.

Как самостоятельно найти в каком месте происходит подсос воздуха?

Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична.

Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.

Дымогенератор можно не покупать, его достаточно легко сделать своими руками. Смотрите, что нам для этого понадобится:

Пластмассовый контейнер, сигарета, два соска от бескамерки, компрессор для накачки колес, шланг.

Врезаем в контейнер с двух сторон соски от бескамерки. С одной стороны оставляем золотник.

Второй шланг подсоединяем к впускному коллектору:

ДМРВ следует снять и закрыть подачу воздуха. Для этого можно использовать что угодно, скажем пакет. В этом случае использовали баллон.

Теперь поджигаем сигарету и вставляем ее в шланг, закрываем крышкой и включаем компрессор:

Остается смотреть откуда пойдет дым:

Таким образом, вы точно будете знать, в каком конкретно месте происходит подсос воздуха, где произошла разгерметизация.

Устраняем неисправность, снова проверяем дымогенератором и радуемся, что самостоятельно отремонтировали автомобиль.

Источник

Симптомы

Важно понимать, что сильное обеднение топливной смеси вызовет соответствующую ошибку на панели приборов (инжектор) – это будет указывать на большой подсос воздуха, что исключит стабильную работу мотора. Незначительное же обеднение смеси станет одной из причин плавающих холостых оборотов, которые как-то еще сможет подкорректировать ЭБУ

Незначительное же обеднение смеси станет одной из причин плавающих холостых оборотов, которые как-то еще сможет подкорректировать ЭБУ.

Симптомы подсоса воздуха не трудно отличить от каких-либо еще, это:

1. Затруднительный пуск двигателя;
2. Повышенный расход топлива;
3. Плавающие холостые обороты приводящие к остановке работы мотора;
4. Понижение мощности.

Тут стоит немного пояснить.

Что касается п.2 – при подсосе воздуха приходится больше времени ездить на пониженной передаче, при этом педаль газа нужно выжимать чуть ли не до полика, держа повышенные обороты.

По п.3 – холостые обороты плохо держатся, а при 900-1000 об/мин автомобиль может заглохнуть. Многие владельцы карбюраторных авто сразу пытаются исправить ситуацию с помощью винта качества и количество топливной смеси, но как правило, это не помогает, так как лишний воздух идет не через канал холостого хода, а, к примеру, прокладку под карбюратором.

По п.4 – к падению мощности, помимо подсоса воздуха, могут привести и другие причины, все зависит от того, какие системы конструктивно внедрены в двигатель.

Пониженные обороты холостого хода свойственны для MAF систем, где во впускном тракте установлен ДМРВ (датчик массового расхода топлива) – возможны ошибки в его работе.

В системах с датчиком абсолютного давления (с MAP сенсором) к падению мощности могут привести ошибки в лямбда зонде, пропуски воспламенения, и опять же бедная смесь.

Многие автовладельцы делают ошибку, при плавающих холостых сразу меняют РХХ или ДМРВ. Делать это не нужно. Проведите сначала диагностику двигателя на возможный подсос воздуха ниже перечисленными способами.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Способы проверки

Многие автолюбители считают, что найти место подсоса легко. Главное, прислушаться и уловить характерный свист. Однако без специальных инструментов сделать это сложно. Обнаружить проблему еще тяжелее, если неисправность кроется в небольшой трещине или в вакуумных шлангах. Здесь не обойтись без специализированного оборудования.

Первым делом, если видимых трещин и звуков не обнаружено, необходимо проверить герметичность вакуумного усилителя. Заглушив машину, водителю нужно жать на тормоз и удерживать педаль. После запуска двигателя наблюдают за состоянием педали. Если она провалилась, то это говорит об отсутствии подсоса.

Чаще всего подсос возникает в области соединения усилителя с патрубком. Эта проблема характерна для российских машин, по типу ВАЗ 2110. На помощь в обнаружении неисправности приходит мыльная жидкость. Владельцу нужно разбрызгать раствор на узел и обнаружить пузырьки. Неисправные соединительные части меняют на новые.

Для определения неисправности иногда используют компрессор, но описанная методика не всегда бывает эффективной. С помощью компрессора часто обнаруживают развоздушивание. Сначала необходимо открепить фильтр, при этом подсоединить компрессор к системе подачи воздуха. Систему замыкают, используя в качестве переходника топливные фильтры ГАЗ.

Продемонстрировать проблемную область поможет дымогенератор. Данный предмет не всегда встречается в мастерских, но водитель может смастерить его самостоятельно. Для проведения диагностики во впускной коллектор направляют дым. После этого становится понятно, откуда дым уходит. В этих местах нарушена целостность системы.

Для создания дымогенератора используется пневматический пистолет, компрессор с ресивером и сигареты. В пистолет устанавливают сигарету, при этом подсоединяя его к компрессору. Дым поступает в коллектор, а водитель старается уловить место его выхода.

Если водитель заметил повреждения вакуумного шланга, то это еще не говорит о том, что ему нужно срочно покупать новый. В автомобильных системах установлены длинные шланги, которые можно обрезать и снова соединить его с «движком». Обычно повреждения обнаруживаются в конце шланга. Чтобы в дальнейшем утечек больше не было, стоит проверить надежность затянутых хомутов. Как только неисправность устранена, нужно включить мотор и дать ему поработать на холостых. В этот момент следует внимательно прислушаться к звукам. При желании владелец может заменить шланг на новый, но стоит купить аналогичный по размерам элемент.

Суть и возможные последствия проблемы

Смысл заключается в том, что неучтенный воздух, попадая в двигатель, изменяет соотношение смеси. Из-за этого двигатель начинает «колбасить», его тяга ухудшается. В общем, одним из малейших последствий является некорректная работа ДВС. Если углубиться, то подсосы воздуха могут серьезно повредить поршням, клапанам и прочим теплонагруженным элементам. Это происходит из-за сильного обеднения топливной смеси, которая в свою очередь сильно повышает температуру выхлопных газов, от этого и страдают все детали. Также подсос скажется на стабильности ХХ, на прогревочных оборотах, автомобиль начнет отзываться на включение дополнительной нагрузки (электроприборы). В общем, последствий много и они крайне неприятные.

Диагностика

Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.

Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.

Первый способ

Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.

Это интересно: Проблемы с печкой — диагностика своими силами: что делать, если не работает вентилятор

На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

Сжатая гофра в следствии вакуума

Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.

Второй способ

Для диагностики данным способом понадобиться насос или компрессор.

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.

На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.

Третий способ

Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

Многие заметят, что проверка подсоса воздуха дымогенератором делается на СТО и далеко не у каждого, такой прибор есть в гараже. Но кто мешает сделать дымогенератор самостоятельно своими ручками, ведь в действительности, тут нет ничего сложного.

Подготовьте:

Автомобильный компрессор на 12В или обычный насос.
Пищевой контейнер объемом не менее литра

Обратите внимание, контейнер должен быть с плотной крышкой, желательно силиконовой.
Два соска бескамерки. В одном должен быть золотник, через который будет подаваться давление от компрессора, во втором — золотник выкрутите, так как через него будет подаваться задымленный воздух в систему.
2-3 сигареты.

Проделайте с двух сторон контейнера отверстия на одном уровне и вставьте в них соски бескамерки. Для уплотнения можно использовать герметик.

Подсоедините шланг к соску без золотника. Шланг можно взять от обратки клапана продувки абсорбера.

Дальнейший порядок действий:

1. Отсоедините патрубок с расходометром от воздушного фильтра и перекройте его любым возможным способом.
2. Отсоедините шланг вентиляции картерных газов и заткните его. Вместо него подсоедините шланг, идущий от контейнера.
3. Подкуренную сигарету фильтром вставляем в сосок без золотника и плотно закрываем крышку.
4. Подсоедините компрессор к первому соску и включите его.

Нагнетаемый воздух создаст давление, белей дым от сигареты начнет распространятся по системе и там, где есть подсос он начнет выходить.

Друга вариация дымогенератора.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

• с помощью контроля разрежения воздуха в магистрали;
• с помощью дымогенератора;
• с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

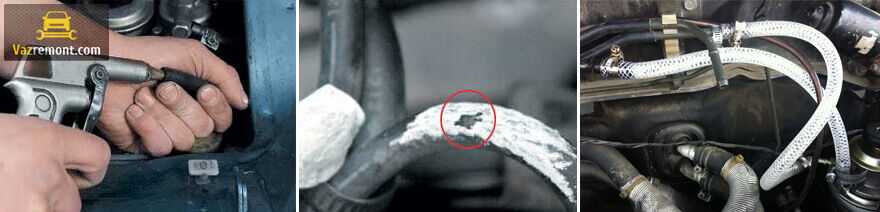

Возможные места негерметичности впускного тракта

Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах

Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры

Мы уже рассматривали, как проверить ВУТ.
Прокладка впускного коллектора.
Уплотнительные резинки форсунок.

• Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
• Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
• Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
• Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
• Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

https://youtube.com/watch?v=8abNP9WN_EU

https://youtube.com/watch?v=v4t4rqSmXG0

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

• Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
• Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

Как проверить подсос воздуха в двигателе

Найти подсос воздуха будет затруднительно, если под рукой нет специального прибора, показывающего утечки. Один из таких приборов называется дымогенератором, диагностика им упрощается в разы и стоит не так дорого.

Раньше подсосы воздуха определяли на глаз. Проливали жидкость на впускной коллектор, во время работы мотора и смотрели пузырьки. Если имеется большой опыт работы с данной маркой автомобиля, то можно применять такой способ. Минусом является то, что во время работы мотора жидкость, пролитая на коллектор, будет еще и бурлить от температуры и можно ошибиться. Если в этот момент двс трясет ситуация осложняется. При незначительной потере герметичности данный вариант проверки может не помочь.

На карбюраторе подсос воздуха можно проверить, закрыв рукой или тряпкой сверху, сняв предварительно корпус с фильтром. Если двигатель заглохнет, то утечек нет. Если же продолжает работать, то подсос воздуха есть и его нужно устранить. Как правило, на карбюраторе ведет по плоскости нижнюю пластину, которая затягивается с коллектором. Ее можно шлифануть или заменить на новую. Этой процедуры хватает для определения не герметичности карбюратора.

Вернемся к современным машинам, где проверка подсоса воздуха может затянуться по времени и обнаружить утечку бывает не просто. Основной принцип выявления утечек по воздуху в двигателе — подать дым во впускной коллектор, который и будет выходить там, где есть трещина, не плотно затянутая шпилька или порванная резинка. Проверка двс дымогенератором занимает некоторое время и проходит в несколько этапов:

1. Поиск входного штуцера или любого другого места на впускном коллекторе. Это нужно для подключения самого прибора и подачи дыма. Бывает затруднительно найти такой вход и приходится использовать канал вакуумного усилителя на впускного коллекторе. При таком подключении невозможно определить подсос воздуха с вут.
2. Далее нужно заправить дымогенератор моторным маслом. Принцип действия основан на подогреве масла дизельной свечой накаливания. Можно использовать любое моторное масло, которое есть под рукой. Главное не перегревать свечу, постоянно включать и выключать питание или же поставить импульсный источник.
3. Стандартное исполнение дымогенератора подразумевает подачу воздуха для нагнетания давления, через компрессор. Можно использовать электрический насос от автомобиля, или любой другой, создающий давление не менее 1 атм.
4. Заглушить впускной патрубок между дроссельным узлом и воздушным фильтром. Можно применить корпус от старого датчика массового расхода воздуха. Залить его монтажной пеной и получится отличная заглушка.
5. Сделав все подготовительные процедуры, включаем прибор. После того как дым под давлением заполнит ресивер и впускной коллектор, место с подсосом воздуха сразу проявится. Желательно использовать фонарик, чтобы лучше видеть выходящий дым и место утечки.

Таким образом, дымогенератором легко сделать проверку подсоса воздуха. Это очень важная и удобная процедура для поиска неисправностей в двигателе. Многие диагносты задаются вопросом про коррекции топлива при подсосе воздуха. Это один из общих показателей на сканере и может говорить не только об утечке, но и о низкой компрессии, смещённых фазах газораспределения.

Существуют другие способы проверки дымом на подсос воздуха. Один из них с помощью сигареты. Есть даже специальный инструмент для этого. Он представляет собой пистолет для компрессора с внутренней обоймой, в которую заходит сигарета. При нажатии на курок пневмо пистолета папироса раскуривается и выдает обильный дым. Минус такого способа в том, что она очень быстро выгорает и может не хватить времени уловить подсос воздуха в двигателе и инжекторе. Но и такой вариант проверки подсоса воздуха сигаретой имеет место быть.

Определить подсосы воздуха в любом двигателе можно дедовским методом, с помощью пролива жидкости на впускной коллектор и область форсунок. Или вариант с сигаретой, но все эти методы не точны и не удобны.

Сама дым машина стоит не малых средств. Поэтому, если ваш двс трясет или плавают обороты езжайте в сервис, где есть дымогенератор. Там вам точно помогут выявить причину без лишних затрат.
