Как открыть заслонку печки ваз 2110 вручную

Регулировка заслонок отопителя

Регулировкой заслонок своими руками устраняется подача части воздуха «на стекло» когда в положение «в грудь» или «в ноги» устанавливается в отопителе рычажок, управляющий потоками воздуха. На фото указаны узлы управления регулировки заслонки.

Регулировочный узел с расположением управляющего рычажка вертикально

2 – регулируемая тяга для установки заслонки «в грудь» — «в ноги» 3 – крепление тяги «в грудь» — «на стекло». Для этого необходимо регулируемую тягу укоротить на три деления, бокорезами откусить выступающий на ней наконечник. После выполнения таких операций заслонка отопителя станет в нужное положение, а тепло от печки поступать в заданном направлении будет лучше.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

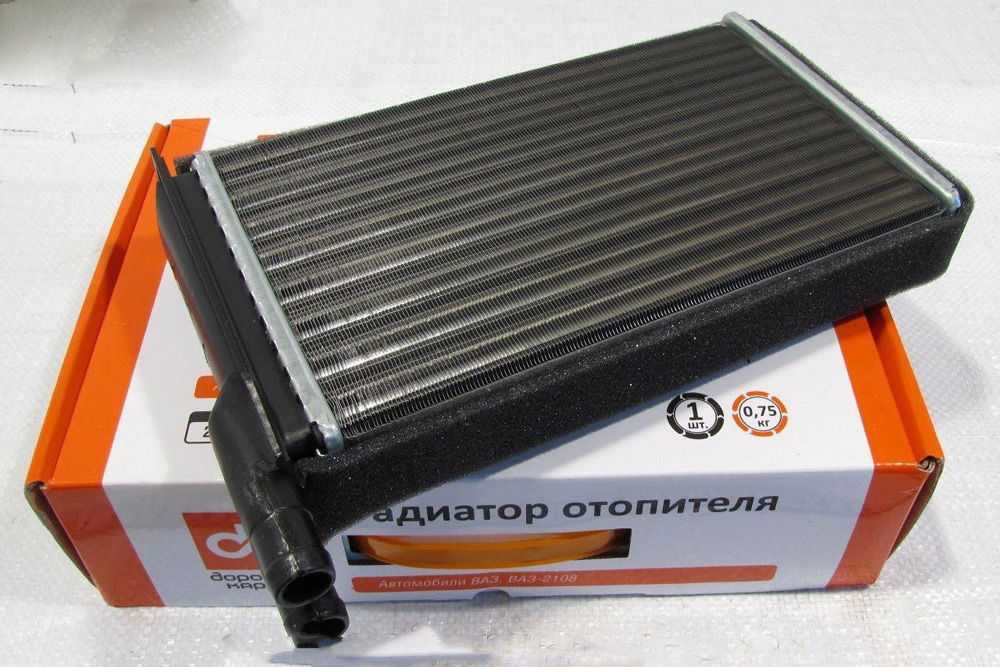

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

  1. Снимаем клемму с АКБ.
  2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
  3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
  4. Снимаем моторедуктор.
  5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
  6. Разъединяем провода питания вентилятора.
  7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
  8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

  • отключаем клемму аккумулятора, сливаем антифриз;
  • демонтируем «жабо» и утеплитель;
  • отсоединяем провода питания вентилятора и микромоторедуктора;
  • отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
  • отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
  • извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Видео: Почему не греет печка ВАЗ 2110. Доработка заслонки.

1 Основные причины плохой работы электропечи

1.1 О чём свидетельствует посторонний шум в электродвигатели отопителя и какова его роль в общей схеме

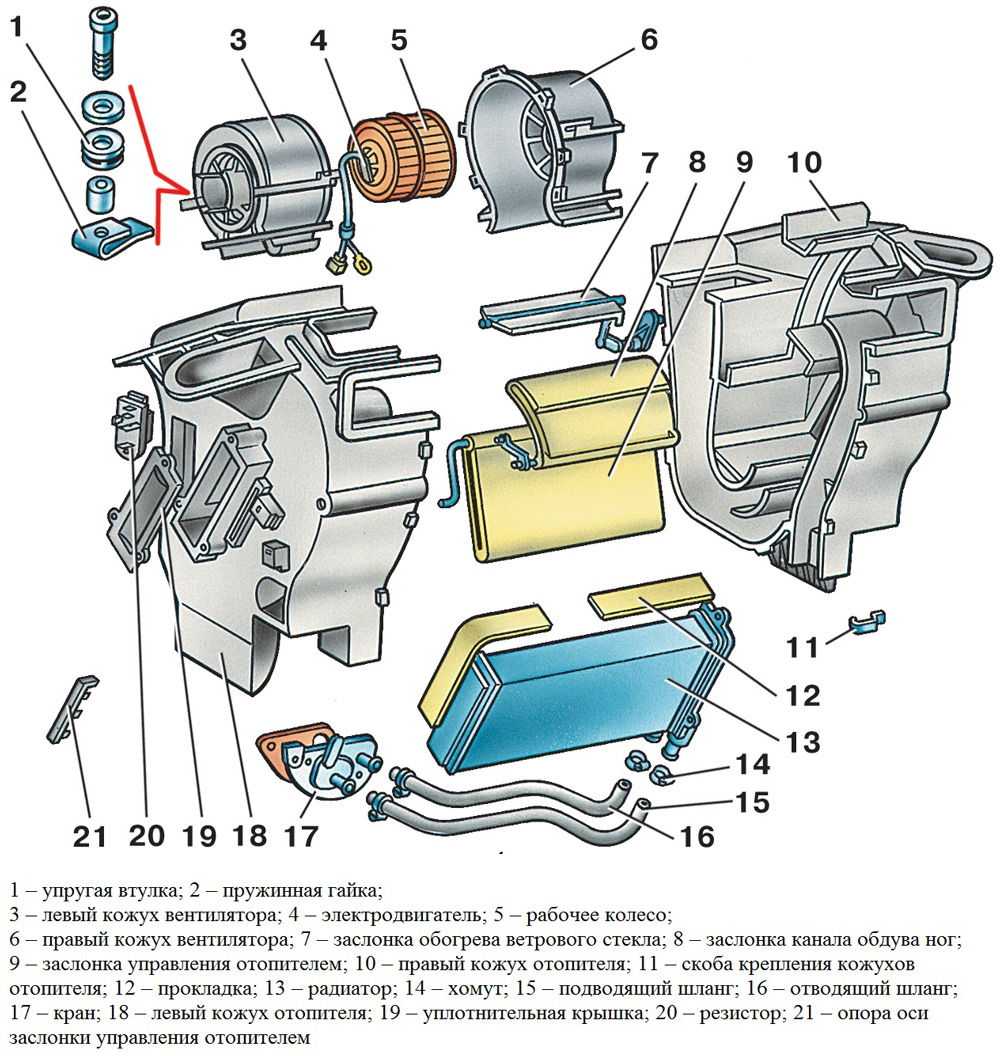

Схема отопителя ваз 2110

Как известно, основным функциональным назначением автомобильной печи является подача тёплого или холодного воздуха внутрь салона. Чтобы иметь практическую возможность не только выявить неисправность, но также и устранить её необходимо знать, как образом устроена схема печки ваз 2110. Ведь вариантов возможных неисправностей существует различное множество и могут быть как неполадки в электроцепи, так и в одном из элементов непосредственно самой печи. На ваз 2110 схема печки и ее знание позволит автомобилисту легче найти обрыв и отремонтировать отопитель.

Снятие моторедуктора отопителя ВАЗ-2110

Для доступа к микромоторедуктору отопителя ВАЗ-2110, независимо от года выпуска авто, потребуется произвести несколько несложных операций.

  1. Снимаем дворники. Крепятся они на двух гайках. Поднимаем защитные колпачки и откручиваем крепежные гайки ключом на 14.
  2. Демонтируем верхнюю защиту моторного отсека — жабо. Для этого откручиваем саморезы крестовой отверткой, часть которых скрыта под круглыми пластиковыми заглушками.
  3. Снимаем шумоизоляцию моторного щита. Крепится она на винтах. Чтобы ее демонтировать, потребуется отсоединить патрубки подвода охлаждающей жидкости.
  4. Отсоединяем трапецию дворников, которая крепится на двух гайках к кузову.

Можно демонтировать вакуумный усилитель тормозов, однако эта операция необязательна. Но тогда при откручивании винтов моторедуктора потребуется короткая отвертка или трещотка с насадкой-отверткой.

С левой стороны по ходу движения авто, возле перегородки моторного щита над вакуумным усилителем и расположен микроредуктор управления заслонкой отопителя ВАЗ-2110. К нему подведены две фишки. Более массивная фишка – это питание. Она подает напряжение на обмотки электромотора. Фишка поменьше – контрольная, считывает положение вала и отправляет эту информацию на блок управления. Отсоединяем эти фишки. Фишка питания может иметь металлическую фиксирующую скобу. Не забываем поднять ее плоской отверткой.

Установка новой заслонки на ВАЗ 2110

Перед монтажом необходимо убедиться в надежном сцеплении вилки с рычагом. Задвижка должна оказаться в поднятом положении. Если этого не сделать, то устройство не будет функционировать. Процедура по монтажу устройства происходит по такой же схеме, как и разборка, но в обратном порядке. На завершающем этапе в систему необходимо залить охлаждающую жидкость. Рекомендуется удостовериться в том, что в системе отсутствуют протечки. Теперь можно включить отопительное оборудование и проверить его функциональность.

Если на автомобиле установлена штатная задвижка, изготовленная из пластика, то рекомендуется ее заменить. Недостатком старых задвижек является поролоновый уплотнитель, который не отличается продолжительным сроком службы. Современные заслонки изготавливают из металла, а резиновый уплотнитель обладает достаточно высокими эксплуатационными характеристиками. Такая конструкция практически не подвержена температурному воздействию и плотно прилегает к поверхности печки. Немаловажную роль в этом играет модернизированный уплотнитель.

Ремонт и замена привода

В процессе демонтажа и установки задвижки, необходимо проверить работоспособность привода. Микромоторедуктор достаточно редко выходит из строя характеризуется ремонтопригодностью. Чтобы не монтировать привод необходимо:

  1. снять облицовку;
  2. снять накладки со стекла;
  3. добраться до микромоторедуктора. Он находится за вакуумным усилителем; отсоединить контакты;
  4. открутить саморезы и достать микромоторедуктор.

Для проверки работоспособности устройства необходимо воспользоваться САУО. Если прибор не функционирует, а у автомобилиста есть свободное время, то можно выполнить ремонтные работы.

Для этого необходимо придерживаться следующих действий:

  • отогнуть борта и снять крышку;
  • оценить состояние коллектора, подшипников и щеток;
  • выполнить замену отдельных элементов (в случае необходимости);
  • смазать подшипники. Для этого предназначена силиконовая смазка;
  • редуктор нужно менять в том случае, если зубья шестеренки потеряли эксплуатационные параметры.

Для монтажа микромоторедуктора понадобится установить рычаг ММР в привод задвижки. Не исключено, что рычаг будет находиться в «неподходящем» положении. В такой ситуации на контакты устройства нужно подать напряжение от АКБ. Для этого используются два провода желтого цвета. После монтажа микромоторедуктора необходимо убедиться в его работоспособности.

Если после выполненных действий устройство не функционирует, необходимо приобрести новый микромоторедуктор и выполнить замену. При правильно выполненной работе заслонка отопителя ВАЗ 2110 будет функционировать в нормальном режиме, обеспечивая водителя и пассажиров теплом.

Распиновка блока управления отопителем приора

Цветные электросхемы VAZ 2170-71-72 LADA Priora

Схема управления двигателемСхема соединения переднего жгута проводов автомобиляСоединение жгута панели приборовСоединение заднего жгута проводов автомобиля

Цветные электросхемы VAZ 2170 LADA Priora

Схема электронного управления двигателемСхемы соединения жгута проводов передней,задней части автомобиля дверей, крышки багажника

Схема электрических соединений жгута панели приборов

Перечень элементов схемы электрических соединений жгута панели приборов автомобиля LADA 2170 1,2,3- колодки жгута панели приборов к жгуту переднему;4 – колодка жгута панели приборов к жгуту заднему;5 – контакты колодки монтажного блока;6 – выключатель сигнала торможения;7 – комбинация приборов;8 – модуль управления светотехни-кой;9 – модуль надувной подушки безопасности водителя;10 – выключатель звукового сигнала;11 – колодка диагностики;12 – переключатель режимов бортового компьютера;18 – выключатель зажигания;14, 15 – колодки к блоку управления электроусилителем;16 – контроллер электропакета;17 – переключатель световой сигнализации;18 – переключатель стеклоочистителей;19 – моторедуктор распределения воздушного потока;20 – блок управления отопителем;21 – переключатель электродвигателя отопителя;22 – выключатель обогрева заднего стекла;23 – часы;24, 25 – колодки жгута панели приборов к радиоаппарату;26 – выключатель аварийной сигнализации;27 – плафон освещения вещевого ящика;28 – выключатель освещения вещевого ящика;29 – колодка жгута панели приборов к жгуту системы зажигания;30 – блок управления системы надувных подушек безопасности.Al, А2, АЗ – точки заземления жгута панели приборов.Б – колодка монтажного блока.

Жгут панели приборов – 2170-3724030.

Схема электрических соединений жгута системы зажигания

Перечень элементов схемы электрических соединений жгута системы зажигания автомобиля LADA 2170 1 – контроллер;2 – колодка жгута системы зажигания к жгуту панели приборов;3 – блок предохранителей основной;4 * датчик скорости;5 – датчик неровной дороги;6 – датчик контрольной лампы давления масла;7 – датчик положения дроссельной заслонки;8 – датчик температуры охлаждающей жидкости;9 – датчик указателя температуры охлаждающей жидкости;10 – датчик массового расхода воздуха;11 – регулятор холостого хода;12 – реле электробензонасоса;13 – предохранитель цепи питания электробензонасоса (15 А);14 – реле зажигания;15 – предохранитель реле зажигания (15 А);16 – предохранитель цепи питания контроллера (7,5 А);17 – датчик положения коленчатого вала;18 – датчик кислорода;19 датчик фаз;20 – датчик детонации;21 – электромагнитный клапан продувки адсорбера;22 – датчик кислорода диагностический;23 – катушка зажигания;24 – свечи зажигания;25 – форсунки;26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;28 – колодка жгута системы зажигания к жгуту форсунок;29 – колодка жгута форсунок к жгуту системы зажигания.А – к клемме ‘плюс’ аккумуляторной батареи;Bl, В2 – точки заземления жгута системы зажигания.С1 – точка заземления жгута проводов катушек зажигания.Жгут проводов системы зажигания – 2170-37240*26.Жгут проводов катушек зажигания – 1118-3724148.Жгут проводов форсунок – 11186-3724036.

Перечень элементов схемы электрических соединений жгута переднего автомобиля LADA 2170 1 – стартер;2 – батарея аккумуляторная;3 – генератор;4 * колодки жгута АКБ и стартера и жгута переднего;5-7 колодки жгута переднего к жгуту панели приборов;8 – выключатель подкапотной лампы;9 – фара левая;10 – фара правая;11 -датчик уровня тормозной жидкости;12 – датчик температуры воздуха;13 – электродвигатель омывателей;14 – выключатель лампы света заднего хода;15 – электровентилятор двигателя;16 – моторедуктор заслонки отопителя;17 – резистор добавочный;18 – электродвигатель стеклоочистителя;19 – блок предохранителей основной;20 – электродвигатель отопителя;21, 22 – сигнал звуковойAl, А2, Bl, В2 – точки заземления жгута переднего.Жгут проводов передний – 2170-3724010.Жгут проводов АКБ с корпусом – 2170-3724080.Жгут проводов соединительный аккумуляторной батареи и стартера – 2170-3724070.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

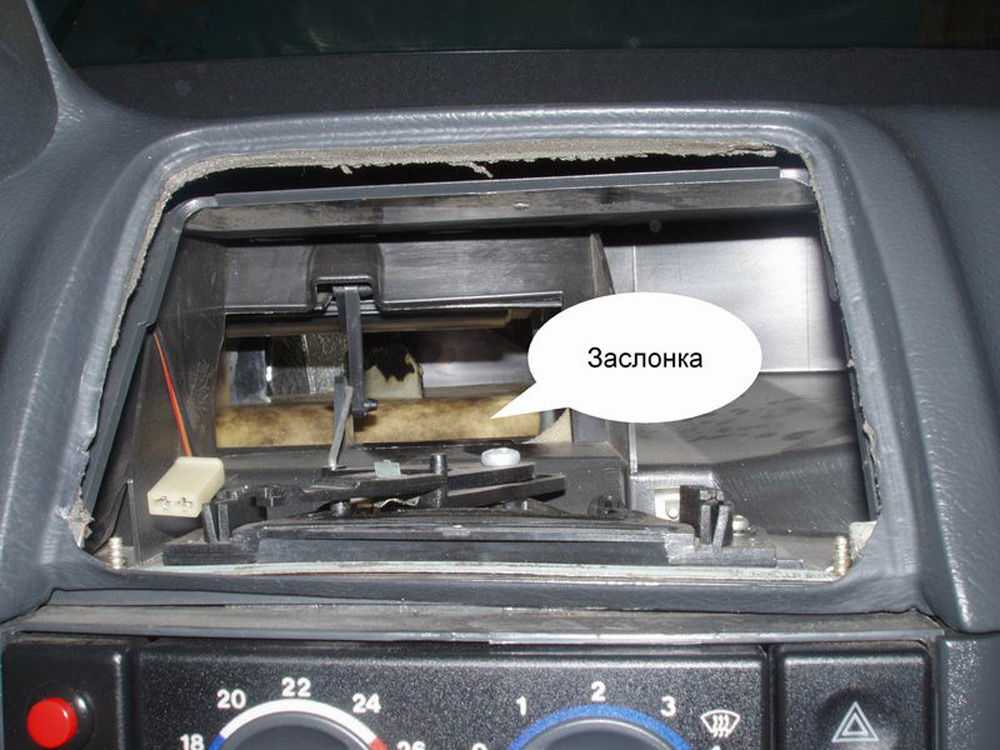

Местонахождение заслонки печки автомобиля ВАЗ-2110

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией

Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

  1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
  2. Перед вами откроется доступ к саморезам.
  3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
  4. Отключите трубопровод жабо заслонки путем его отсоединения.
  5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
  6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
  7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
  8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

  • Первым делом установите левую ручку на позицию синей точки;
  • Подождите около 15 секунд;
  • Запустите двигатель;
  • Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Демонтаж регулятора температуры

Чтобы отремонтировать или заменить температурный регулятор печки, нужно:

  1. Открутить и убрать в сторону одну из заслонок климата, расположенную под рулем автомобиля.
  2. Далее демонтируется педальный узел, состоящий из тормозной педали и педали газа. От узла отсоединяется жгут проводов, а от педалей – разъемы.
  1. От регулятора отопителя отстегиваются два разъема, выполняется диагностика его контактов – может, они окислились или пригорели.
  2. На заключительном этапе откручивается регулятор температуры, который держится на паре саморезов.

На этом работы по снятию регулятора закончены.

Подведём итоги

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне

Для начала, снимаем центральные сопла, передвигаем рукоятку направления потоков воздуха влево до конца (положение — всё в салон) и смотрим, как ведёт себя заслонка.

Включаем зажигание, меняем положение регулятора температуры с «минимум» (синяя точка) на «максимум» (красная точка) и смотрим на заслонку

Если при этой проверке заслонка не шевелится, то в большинстве случаев виноват заклинивший микромоторедуктор привода заслонки отопителя.

Бывает ещё разрушение посадочного гнезда заслонки, если она (заслонка) пластиковая. Такую неисправность можно определить на слух — слышно как работает редуктор, но заслонка не меняет положение. А иногда слышны щелчки проворачивания квадратного вала в посадочном гнезде.

Если заслонка не шевелится при такой проверке, то можно для начала попытаться помочь редуктору. Включив зажигание, и переводя рукоятку температуры из одного крайнего положения в другое, подёргайте заслонку рукой

Делать это надо осторожно, и без лишних усилий. Если заработало, то это можно расценить как полумеру, т.к

если уж нашлась причина, по которой заклинило, всё равно в скором времени клинанёт опять. Зато, если «отпустило» и заслонка заработала, становится ясно что нужно искать причину в самом редукторе.

Если чуда не произошло, и заслонка так и не реагирует, то следует проверить питание редуктора и блок его управления.

Проверка системы управления отопителем.

Схема управления отопителем

Для проверки, подсоединяем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание (САУО работает только при включенном зажигании). При переводе рукоятки температуры в крайние положения, на 10-15 секунд должно появиться управляющее напряжение 10В. Также при каждом переводе рукоятки температуры в крайние положения, полярность управляющего напряжения должна меняться. Если напряжение вообще отсутствует, значит неисправен контроллер САУО

Внимание! Ни в коем случае не замыкайте эти контакты и не подавайте на них напряжение

(например плюс аккумулятора). Этим вы убьёте выход операционного усилителя САУО, рассчитанного всего на 1А, и попадёте на ремонт или замену блока. Стоит отметить, что блоки старого образца (несколько видов, все с автоматической скоростью, с буквой «А», у рукоятки скорости — четыре или пять положений) между собой взаимозаменяемы, но не взаимозаменяемы с блоком нового образца (без буквы «А», пять положений скорости — «0-1-2-3-4»).

Если отопитель работает только в крайних положениях или вы подозреваете, что редуктор работает, а его вал проворачивается в гнезде заслонки, то следует проверить исправность датчика положения заслонки.
