Как сделать маленький моторчик в домашних условиях. электродвигатель своими руками: инструкция по сборке самодельного механизма. возможные модификации и простейшие модели. необходимые инструменты и ма

Этапы переделки

Чтобы переделать электродвигатель с 380 Вольт на 220 сначала откиньте крышку мотора, чтобы посмотреть, сколько снаружи концов у статорных намоток. Их может быть 6 или 3. Если 6, то есть возможность поменять схему соединения: если была «звезда», можно перейти на «треугольник», и наоборот.

Если конца всего 3, значит, внутри короба намотки уже соединяются либо «звездой», либо «треугольником» (всего 6 концов, которые попарно объединяются клеммами, их и будет 3, так как на каждую клемму – 2 конца). В таком случае придется оставить прежнюю схему.

Соединение обмоток

Неважно, каков источник питания, трехфазный или однофазный, соединять статорные намотки можно любым из способов (можете прочитать подробнее про способы подключения электродвигателей):

Звезда;
Треугольник.

Звездой обычно соединяют намотки, если двигатель будет питаться от сети 380 В. Благодаря этому пуск становится плавным, хотя теряется треть мощности. Треугольник же рекомендуется при запитывании от 220 Вольт. Пусковые токи при этом не так высоки по сравнению с теми, что возникают от трехфазного питания. Зато мощность равна той, что дает «звездное» соединение, если мотор подключен к 380 В.

Схемы посмотрите ниже. Разница в том, что в первом случае соединяются все начала так, что получается трехконечная звезда. А во втором – конец одной обмотки соединяется с началом следующей так, что образуется фигура с тремя вершинами (треугольник).

Расчет конденсаторов

Когда концы намоток соединяют звездой или треугольником, образуется 3 места, где они стыкуются. На этих местах ставят клеммы. При питании от 380 Вольт на каждую из них подают фазу. Но наша задача, имея те же 3 контакта, подать лишь 1 фазу 220 Вольт и нуль. Это можно реализовать своими руками, компенсировав отсутствие трехфазного питания конденсаторами. Пусковой будет активным только на время запуска, а рабочий – постоянно.

Чтобы электрический двигатель хорошо запускался и работал, нужно правильно подобрать емкость конденсаторов. У рабочего накопителя она зависит от схемы соединения. Если это звезда, то работает формула:

Если треугольник, то формула преобразует свой вид:

Ср – искомая емкость рабочего накопительного элемента. U – напряжение в сети (220 Вольт). I – сила тока, которую находят по формуле:

Р – мощность, U – уже известное нам напряжение, ƞ – КПД, косинус «фи» — коэффициент мощности. Все эти значения можно посмотреть в техническом паспорте от вашего трехфазного мотора.

Расчет емкости пускового конденсатора (Сп) прост: умножьте Ср на 1,5 или 2. Если Ср=50 мкФ, то Сп будет от 75 до 100 мкФ. Поочередно ставьте то одну емкость, то другую, запуская каждый раз мотор. По звуку хода слушайте: если нет гула, то все в порядке.

Сборка по схеме

Схема выше показывает, как правильно соединить своими руками намотки статора с конденсаторами и проводами сети 220 В. К одной из вершин треугольника или звезды нужно подключить накопительные элементы параллельно друг другу (предусмотрите ключ для ручного отключения пускового накопителя после разгона)

Затем их выводят либо на фазу, либо на ноль: неважно. От этого будет зависеть только направление вращения вала

Подбор генератора

Как оказалось, большинство использует в виде генератора старый мотор из компьютеров. Такой мотор является раритетом и применялся еще во времена, когда у вычислительных машин использовались большие ленточные катушечные накопители. Среди всех возможных вариантов самым лучшим можно считать двигатель постоянного тока от производителя Ametekна 30 вольт. Это самый подходящий вариант, чтобы сделать ветрогенератор, так как даже легкое вращение его вала может свободно генерировать 12 В. Данный двигатель довольно тяжело найти, но на торговых площадках ebay и Amazon полно его аналогов. Дополнительно в описании знающие люди указывают возможность их использования в качестве генератора для ветряка.

Подбор двигателя нужно делать с учетом следующих параметров:

постоянный ток;
низкие обороты;
высокое напряжение;
высокая сила тока.

Все дело в том, что двигатель, рассчитанный на 7200 оборотов и напряжением в 24 В, при низких оборотах вряд ли сможет дать требуемые значения. Но если взять 30-вольтовый мотор с номинальным значением в 325 об/мин, то вполне реально ожидать от него напряжение в 12 вольт даже при характерных ветряку низких оборотах.

Примерная стоимость того же Ametek примерно 26 $

Можно найти и немного дешевле двигатель, но это не столь важно. При обычном легком толчке он зажигает без проблем лампу на 12 вольт, что нам и требовалось

Итак, двигатель-генератор мы нашли. Приступаем к следующему шагу — расчету лопастей.

Электродвигатель из пробки и спицы

Также представляет собой относительно простой вариант самоделки, для его изготовления вам понадобится пробка от шампанского, медная проволока в изоляции для намотки якоря, вязальная спица, медная проволока для изготовления контактов, изолента, деревянные заготовки, магниты, источник питания. Из инструментов вам пригодятся пассатижи, клеевой пистолет, мелкий натфиль, дрель, канцелярский нож.

Процесс изготовления электродвигателя будет состоять из таких этапов:

Обрежьте края пробки, чтобы получить две плоских поверхности, на которых будет располагаться провод.
Просверлите сквозное отверстие в пробке и проденьте в него спицу. С одной стороны намотайте изоленту.
Рис. 13: вставьте спицу и намотайте изоленту
В торце пробки вставьте два отрезка проволоки и приклейте их.

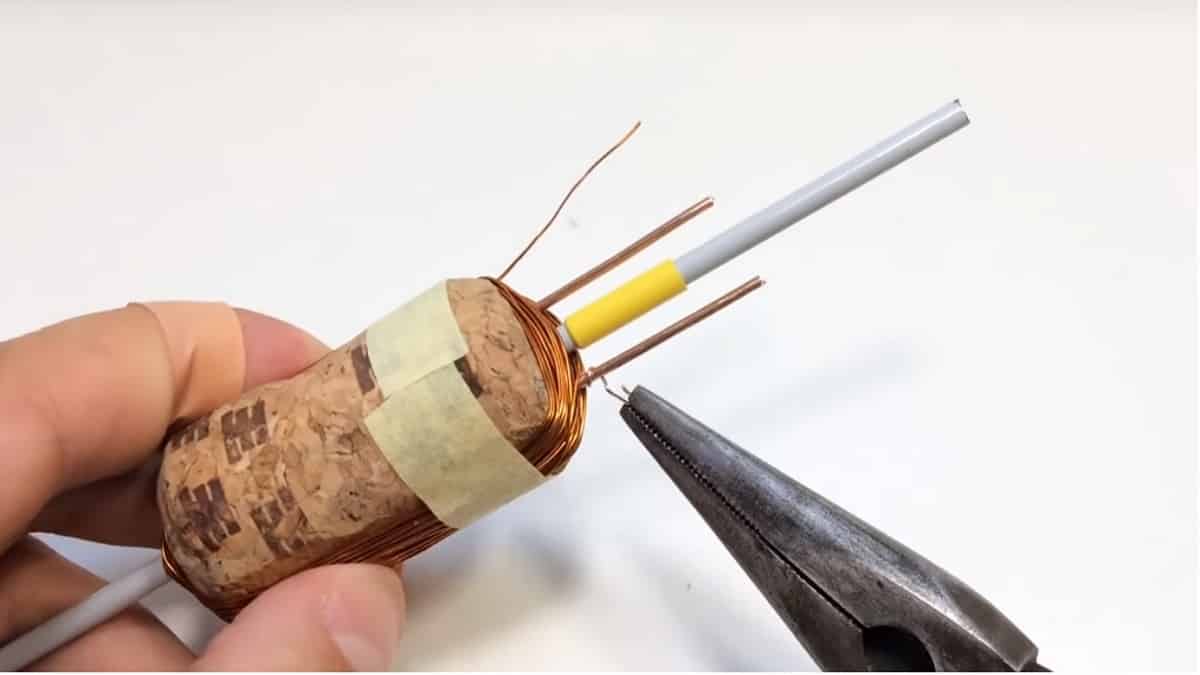

Намотайте обмотку ротора из тонкой проволоки в одном направлении. Сделайте перемотку якоря изолентой, чтобы витки в электродвигателе не распустились во время работы.
Зачистите надфилем концы обмотки электродвигателя и выводы на пробке и соедините их.

Рис. 14: соедините концы обмотки и выводы Для лучшего контакта можно припаять. Выводы следует согнуть так, чтобы они буквально лежали на спице.

Рис. 15: согните выводы

Сделайте деревянное основание, две опоры для вала и две стойки для магнитов. Высверлите в опорах отверстия под спицу.
Приклейте опоры на основание и вставьте в них ротор электродвигателя. Зафиксируйте подвижный элемент ограничителями, наиболее просто сделать их из изоленты.
Рис. 16: установите вал на стойки

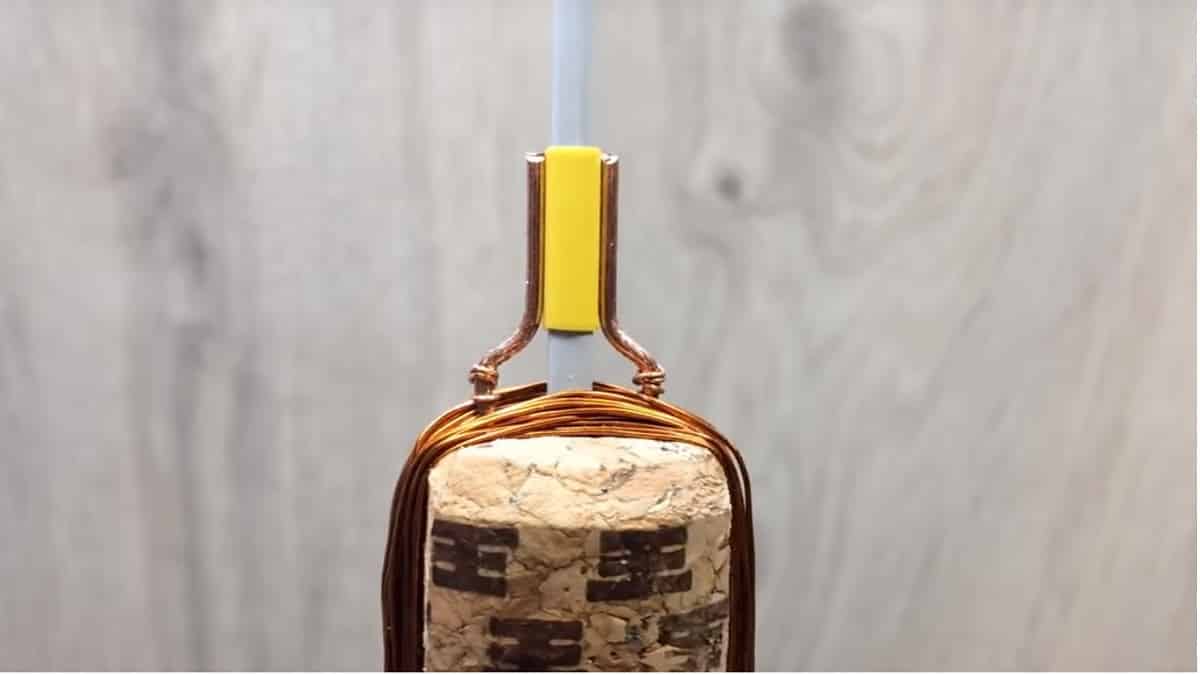

Из двух концов проволоки изготовьте щетки для электродвигателя и зафиксируйте их саморезами на основании.
Рис. 17: щетки для электродвигателя
На стойки приклейте два магнита и разместите их с двух сторон от ротора с минимальным зазором.

Рис. 18: установите магниты Наденьте крыльчатку вентилятора на вал и подключите к источнику питания – при протекании электрического тока по катушке произойдет магнитное взаимодействие с полем постоянных магнитов, благодаря чему и возникнет вращательное движение. Простейший электродвигатель готов, запитать его можно и от переменного тока в сети, но вместо батарейки вам придется использовать блок питания.

Конструкция и принцип действия асинхронного двигателя

Экспериментально доказано, что магнитное поле создается переменным электрическим полем. На этом и основан принцип действия асинхронного двигателя, конструкция которого включает в себя:

Корпус – это то, что мы видим снаружи;
Статор – неподвижная часть электродвигателя;
Ротор – элемент, приводящийся в движение.

У статора главный элемент – обмотка, на которую подается переменное напряжение (принцип действия не на постоянных магнитах, а на магнитном поле, повреждающемся переменным электрическим). В роли ротора выступает цилиндр с пазами, в которые уложена намотка. Но поступающий на нее ток имеет противоположное направление. В результате образуется два переменных электрических поля. Каждое из них создает по магнитному полю, которые начинают взаимодействовать между собой. Но устройство статора таково, что он не может двигаться. Поэтому результатом взаимодействия двух магнитных полей становится вращение ротора.

Физический принцип работы электродвигателя переменного тока

Тут логика работы строится немного иначе. Обмотка у нас находится на статоре. А вот ротор представляет собой сердечник со специальной замкнутой рамкой или постоянными магнитами. Так проще обыграть постоянную смену направления тока.

Если двигатель переменного тока однофазный (или, правильнее сказать, может работать в нашей электрической цепи на 220 В) , то в обмотке статора при прохождении тока создается пульсирующее магнитное поле. Это поле раскладывается на два поля, имеющих равные амплитуды и вращающиеся в противоположные стороны с одинаковой частотой. Для разложения мы просто делаем замкнутый контур и получаем, что по одной части контура ток идёт в одну сторону, а по другой — в противоположную. Вот вам и момент, который крутанет рамку с током. А точнее — ротор определенной конструкции. Дальше обмотку статора «разносят» на 180 градусов и получают рабочую схему.

Поскольку полярность тока на статоре постоянно меняется, получается что генерируемое магнитное поле тоже меняет направление и регулярно, в соответствии с фазой колебания, «даёт пинок» нашему якорю. Этот процесс и порождает непрерывное равномерное движение ротора. Но есть тут один прикол!

Если двигатель однофазный, то прежде, чем он начнет работать, его ротор нужно крутануть. Или же магнитное поле так и будет пульсировать, а ротор так и будет стоять. Для этого обычно используется дополнительная обмотка или прочие ухищрения. Для создания вращающегося магнитного поля необходимо, чтобы магнитный поток через пусковую обмотку был сдвинут по фазе относительно рабочей. Но про это как-нибудь в другой раз.

Отметим, что этого недуга лишены трехфазные двигатели переменного тока. Там всё тоже самое, но поскольку у нас есть три разных фазы с разными точками максимальных значений относительно времени, в статоре создается вращающееся магнитное поле.

Оно начинает бегать по кругу, а заодно пинает ротор. Этот процесс и порождает непрерывное равномерное движение ротора. Тут уже не нужно никакое возбуждение, потому что ротор будет регулярно пинаться по кругу, как карусель, раскручиваемый детьми.

Упрощенная модель мотора из батарейки и проволоки

Существует много типов электродвигателей, и их можно классифицировать по разным критериям. Один из них – это тип электроэнергии, поставляемой им. Мы можем различать двигатели постоянного и переменного тока.

Одним из первых двигателей постоянного тока постоянного тока был диск Faraday, который, как и многие двигатели, был реверсивной машиной. После поставки механической энергии он произвел электричество (однополярный генератор).

Сегодня мы собираемся построить простейшую, но рабочую модель двигателя постоянного тока.

Материалы

Материалы, необходимые для изготовления игрушки, можно найти в каждом доме. Нам нужно:

Небольшое количество проволоки в эмали с диаметром 0,3-0,6 мм R6 – батарея 1,5 В Магнит может быть небольшим Вспомогательные материалы: олово, канифоль, фрагмент проволоки и часть универсальной печатной платы для «роскошной» версии Конечно, нам также нужен паяльник с сопротивлением или сопротивлением трансформатора.

Мы работаем

Эмалированные провода должны быть намотаны на батарею, создавая небольшой круг, который будет служить обмоткой двигателя. Затем, с концами провода, оберните обмотку так, чтобы она не развивалась.

Чтобы крыльчатка была готова, вы все равно должны удалить изолирующую эмаль на концах провода, которая будет служить осью. Кроме того, один из них также будет примитивным коммутатором. Поэтому, если, с одной стороны, мы удаляем всю эмаль, с другой стороны, мы должны делать это только с одной стороны, сверху или снизу:

Самый простой способ сделать это – поместить выпрямленный конец провода на плоский воздух, например, на столешницу, а затем очистить эмаль сверху с помощью бритвенного лезвия. Напоминаю, что другой конец должен быть изолирован по периметру!

Наконец, выпрямите ось так, чтобы рабочее колесо было как можно более сбалансированным.

Затем сделайте два небольших обруча (подшипники), в которых ротор будет вращаться. Диаметр обода должен быть около 3 мм (лучше всего использовать гвоздь для намотки).

Куски проволоки с подшипниками необходимо припаять к батарее. Затем мы склеим из него небольшой магнит, чтобы один из его полюсов был направлен вверх. Все это должно выглядеть примерно так:

Если теперь включить ротор, он должен вращаться с высокой скоростью вокруг своей оси

Иногда требуется небольшой предварительный пуск, осторожно вращая ротор, пока он не «защелкнется». Эту модель электродвигателя, выполненную во время этого действия, можно увидеть на видео:

Мы также можем сделать более прочную версию этой физической игрушки. Я использовал большой магнит из старого динамика, который я прикреплял к универсальной печатной плате с фрагментами проводов. Также к нему припаяны более жесткие кронштейны. Плоская батарея 4,5 В находится под пластиной, а также под ней находятся кабели, которые обеспечивают напряжение на кронштейнах. Видимый с правой стороны перемычки функционирует как переключатель. Дизайн выглядит следующим образом:

Работа этой модели также изображается на видео.

Как и почему это работает?

Вся шутка основана на использовании электродинамической силы. Эта сила действует на каждый проводник, через который течет электрический ток, помещенный в магнитное поле. Его действие описано в правиле левой руки.

Когда ток проходит через катушку, электродинамическая сила действует на нее, потому что она находится в магнитном поле, создаваемом постоянным магнитом. Эта сила заставляет катушку вращаться до тех пор, пока ток не будет прерван. Это связано с тем, что одна из осей, через которые подается ток, изолирована только на половине периметра. Хотя сила больше не работает, катушка выполняет вторую половину вращения из-за своей инерции. Это продолжается до тех пор, пока ось не превратится в свою изолированную сторону. Схема будет закрыта, и цикл повторится.

Представленный электродвигатель – простая, но эффективная физическая игрушка. Отсутствие каких-либо разумных практических приложений делает игру очень приятной.

Получайте удовольствие и информативное развлечение!

http://samelectrik.ru/kak-sobrat-prostejshij-elektrodvigatel-v-domashnix-usloviyax.htmlhttp://www.asutpp.ru/prostoy-elektrodvigatel-svoimi-rukami.htmlhttp://izobreteniya.net/sdelayte-prostoy-dvigatel-svoimi-rukami/

Одноцилиндровый электродвигатель

Если предыдущий вариант никакой полезной работы не выполнял в силу его конструктивных особенностей, то эта модель будет немного сложнее, зато найдет практическое применение у вас дома. Для изготовления вам понадобится одноразовый шприц на 20мл, медная проволока для намотки катушки (в данном примере используется диаметром 0,45мм), проволока из меди большего диаметра для коленвала и шатуна (2,5 мм), постоянные магниты, деревянные планки для каркаса и конструктивных элементов, источник питания постоянного тока.

Из дополнительных инструментов понадобится клеевой пистолет, ножовка, канцелярский нож, пассатижи.

Процесс изготовления электродвигателя заключается в следующем:

При помощи ножовки или канцелярского ножа обрежьте шприц, чтобы получить пластиковую трубку.
Намотайте на пластиковую трубку тонкую медную проволоку и зафиксируйте ее концы клеем, это будет обмотка статора.
Рис. 5: намотайте проволоку на шприц
С толстой проволоки удалите изоляцию при помощи канцелярского ножа. Отрежьте два куска проволоки.
Согните из этих кусков проволоки коленчатый вал и шатун для электродвигателя, как показано на рисунке ниже.
Рис. 6: согните коленвал и шатун
Наденьте кольцо шатуна на коленчатый вал, чтобы обеспечить его плотную фиксацию, можно надеть кусок изоляции под кольцо.
Рис. 7: наденьте шатун на коленвал
Из деревянных плашек изготовьте две стойки для вала, деревянное основание и ушко для неодимовых магнитов.
Склейте неодимовые магниты вместе и приклейте к ним ушко при помощи клеевого пистолета.
Зафиксируйте второе кольцо шатуна в ушке при помощи шплинта из медной проволоки.
Рис. 8: зафиксируйте второе кольцо шатуна
Вставьте вал в деревянные стойки и наденьте втулки для ограничения перемещения, сделайте их из кусочков родной изоляции провода.
Приклейте статор с обмоткой, стойки с шатуном на деревянное основание, кроме дерева можете использовать и другой диэлектрический материал.
Рис. 9: приклейте стойки и статор
При помощи саморезов с плоской шляпкой зафиксируйте выводы на деревянном основании. Два контакта должны иметь достаточную длину, чтобы касаться вала электродвигателя – один выгнутой части, другой прямой.
Рис. 10: точки касания вала
Наденьте на вал с одной стороны маховик для стабилизации вращения, а с другой крыльчатку для вентилятора.
Припаяйте один вывод обмотки электродвигателя к контакту колена, а второй к отдельному выводу.
Рис. 11: припаяйте выводы обмотки
Подключите электродвигатель к батарейке при помощи крокодилов.

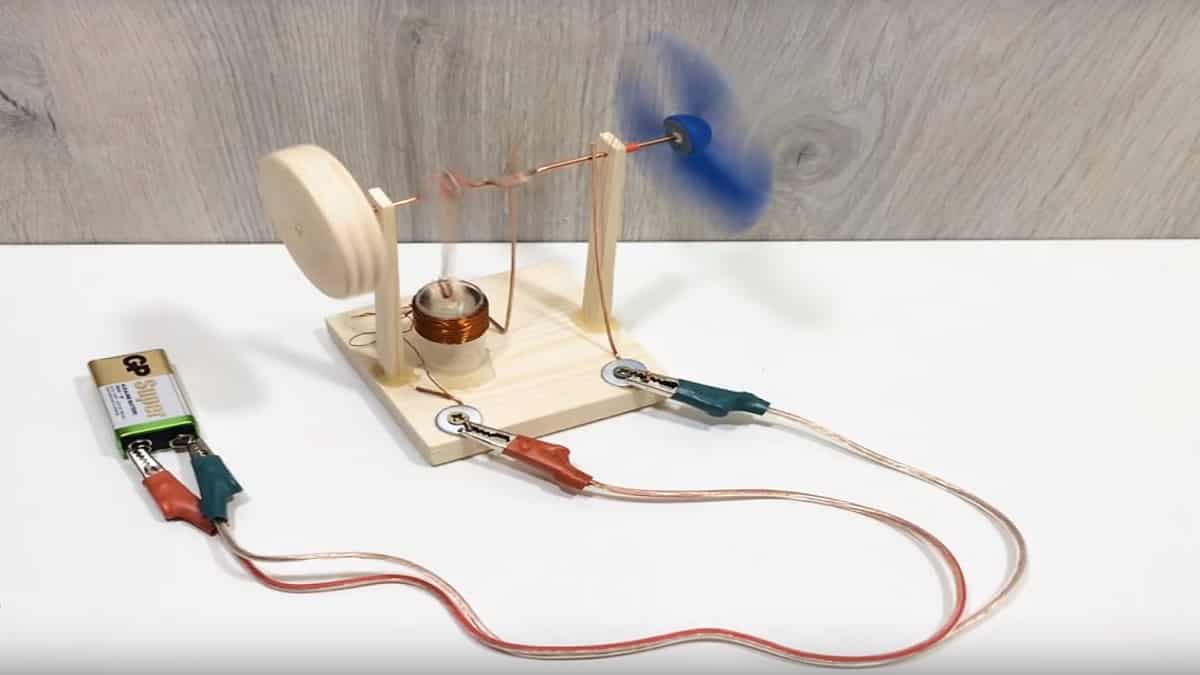

Одноцилиндровый электродвигатель готов к эксплуатации – достаточно подключить питание к его выводам для работы и прокрутить маховик, если он находится в том положении, с которого сам стартовать не может.

Рис. 12: подключите питание

Чтобы прекратить вращение вентилятора, отключите электродвигатель посредством снятия крокодила хотя бы с одного из контактов.

Намотка катушки

Возьмите проволоку (0.5 мм) и пробку от бутылки, проделайте сбоку крышки надрез глубиной 2 миллиметра. С усилием необходимо втиснуть в сделанный прорез проволоку для надежной фиксации.

Вам не нужно делать много обмоток, а только одну, поэтому постарайтесь намотать ее как можно аккуратнее. Сделайте около 100 витков проволоки на крышку и снимите моток проволоку с крышки.

Для того чтобы намотанные витки не распались, надо сделать 10 оборотов концов изнутри мотка, а затем против часовой стрелки обмотайте другим концом.

Генератор из асинхронного двигателя: схема, таблица, инструкция, как сделать своими руками + фото от мастера!
Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)
Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)

Далее понадобится проволока диаметром 1 миллиметр, небольшой отрезок 10 сантиметров. Согните отрезок ровно посередине и постоянными сгибаниями переломите его пополам, в таком случае у нас получится 2 равных отрезка.

Обмотайте вокруг созданной катушки сделав несколько оборотов и оставьте прямой конец 3 сантиметра. Также нужно сделать и с другого конца, затем постарайтесь на максимум откалибровать наш самодельный ротор.

Если этого не сделать, то в будущем она будет сильно прыгать, и от этого может плохо работать наш двигатель.

Лодочный мотор своими руками из триммера

Отличный самодельный лодочный мотор получается из триммера. Такой электродвигатель делается просто из-за схожести аппаратов.

Вариант считается весьма выгодным и удобным, потому что в устройстве присутствует трансмиссия и двигатель. Остается сделать крепление для плавсредства, убрать область с диском и поставить гребной винт. Но не будем забывать о недостатках.

Стоит помнить, что мотор для лодки из триммера обладает малой мощностью. Плыть против течения такому прибору трудно.
Лодочный мотор из триммера идеально подходит для передвижения на небольших водоемах со стоячей водой. А это не всегда предел мечтаний любителей активного отдыха.
Придется привыкать к сильному шумовому эффекту и задымлению.

В целом подобный самодельный лодочный мотор получается не совсем дешевым вариантом из-за стоимости мотокосилки. Но если она уже есть и в ней появились дефекты, ее легко можно переделать в движок для самых разных моделей плавучих средств. Он подойдет небольшим катерам, его выдержит лодка из фанеры из-за легкости конструкции и надувная тоже.

Как самостоятельно собрать асинхронный генератор?

Обладая полученными знаниями, смекалкой и умением работать с информацией, можно своими руками собрать/переделать работоспособный генератор из двигателя. Для этого необходимо совершить точные действия следующей последовательности:

Вычисляется реальная (асинхронная) частота вращения двигателя, который планируется применить в качестве электрогенератора. Для определения оборотов на подключенном к сети агрегате можно использовать тахограф,
Определяется синхронная частота двигателя, которая одновременно будет асинхронной для генератора. Здесь учитывается величина скольжения (2-10%). Допустим, измерения показали скорость вращения на уровне 1450 об/мин. Требуемая частота работы электрогенератора будет составлять:

nГЕН = (1,02…1,1)nДВ= (1,02…1,1)·1450 = 1479…1595 об/мин,

Подбор конденсатора необходимой емкости (используются стандартные сравнительные таблицы данных).

На этом можно и поставить точку, но если требуется напряжение однофазной сети 220В, то режим функционирования такого устройства потребует внедрения в приведенную ранее схему понижающего трансформатора.
