Как установить топливный насос на двигатель д 260

Порядок регулировки клапанов двигателя Д 260

Проверка и регулировка зазоров производятся после каждых 500 часов рабочего времени. Величины зазоров между коромыслами и клапанами Д-260 должны соответствовать следующим параметрам:

  1. Для впускных клапанов – 0,25 мм.
  2. Для выпускных – 0,45 мм соответственно.

Последовательность действий:

  • снять крышки ГБЦ;
  • проверить степень затяжки крепежных болтов;
  • провернуть коленвал до перекрытия клапана в 1-м цилиндре;
  • отрегулировать зазоры в следующих клапанах по очередности, (считать от вентилятора): 3, 5, 7, 10, 11, 12-м;
  • провернуть коленвал на один оборот;
  • перекрыть клапан в 6-м цилиндре;
  • произвести регулировку зазоров в: 1-м, 2, 4, 6, 8, 9 клапанах.

Процесс регулировки производится согласно представленной схеме, где 1 – установочный щуп, 2 – регулировочная гайка, 3 – винт.

Описание мотора

Устройство двигателя Д 260 предусматривает наличие шести камер, выстроенных в ряд и выполняющих четыре такта за цикл. Материал остова установки – чугун, в который запрессованы «мокрые» гильзы. Для большего эффекта охлаждения, применяются масляные распылители, направляющие жидкость в днище вытеснителей. Коленчатый вал из стали, помещён в остов мотора, коренные и шатунные шейки изделия 85,25 и 73мм соответственно. Ход вытеснителя при таких условиях на уровне 125мм, вытеснитель сечением 110мм, выполнен из алюминия, шатуны – стальные.

Силовую установку, объёмом 7,12 литра. Головка остова выполнена из чугуна, внутрь изделия вставлены сёдла, обслуживающие 12 клапанов. Распределительный вал мотора расположен внутри остова, передача усилия клапанам происходит посредством толкателя, штанги и коромысла. На одну камеру приходится два клапана – впускной и выпускной, сечением 48 и 42мм соответственно. При проведении планового осмотра, контролируют степень износа, после превышения допустимого уровня, изделия регулируют.

Для питания мотора используют «363» помпу Ярославского завода дизельной аппаратуры. Так же устанавливается турбинный компрессор ТКР 7. Для соответствия постоянно меняющимся экологическим стандартам, приходится дорабатывать и двигатель. Первая доводка проводилась в 1998 году, тогда устройство стало соответствовать требованиям «Евро-1». Череда следующих улучшений пришлась на 2001 и 2005 год, когда мотор довели до «Евро»-2 и 3 соответственно. В последнем случае ради достижения результата применили впрыск Common rail совместно с топливной помпой и электронным управлением «Bosch».

Базовые детали дизельного двигателя Д-260

Блок цилиндров дизеля Д-260

Блок цилиндров двигателя Д-260 погрузчиков Амкодор, тракторов МТЗ, автобусов МАЗ является основной корпусной деталью и выполнен в виде моноблока, представляет собой жесткую чугунную отливку. В расточках блока установлены шесть съемных гильз, изготовленных из специального чугуна.

Гильза устанавливается в блок цилиндров по двум центрирующим поясам. В верхнем поясе гильза закрепляется буртом, в нижнем — уплотняется двумя резиновыми кольцами, размещенными в канавках блока цилиндров.

Между стенками блока цилиндров Д-260 и гильзами циркулирует охлаждающая жидкость. Поперечные перегородки блока цилиндров имеют приливы, предназначенные для образования опор коленчатого вала.

На эти приливы установлены крышки. Приливы вместе с крышками образуют постели для коренных подшипников. Постели под вкладыши коренных подшипников расточены с одной установки в сборе с крышками. Менять крышки местами не допускается.

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.

Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.

Как устроен двигатель?

Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.

Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.


Система смазки двигателя Д-245

Блок цилиндров двигателя

Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.


Корпусные детали дизеля Д-245

Произведена установка и других конструкционных элементов:

  • приливы с крышками для пяти подшипников;
  • масляный канал;
  • форсунки.

Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.

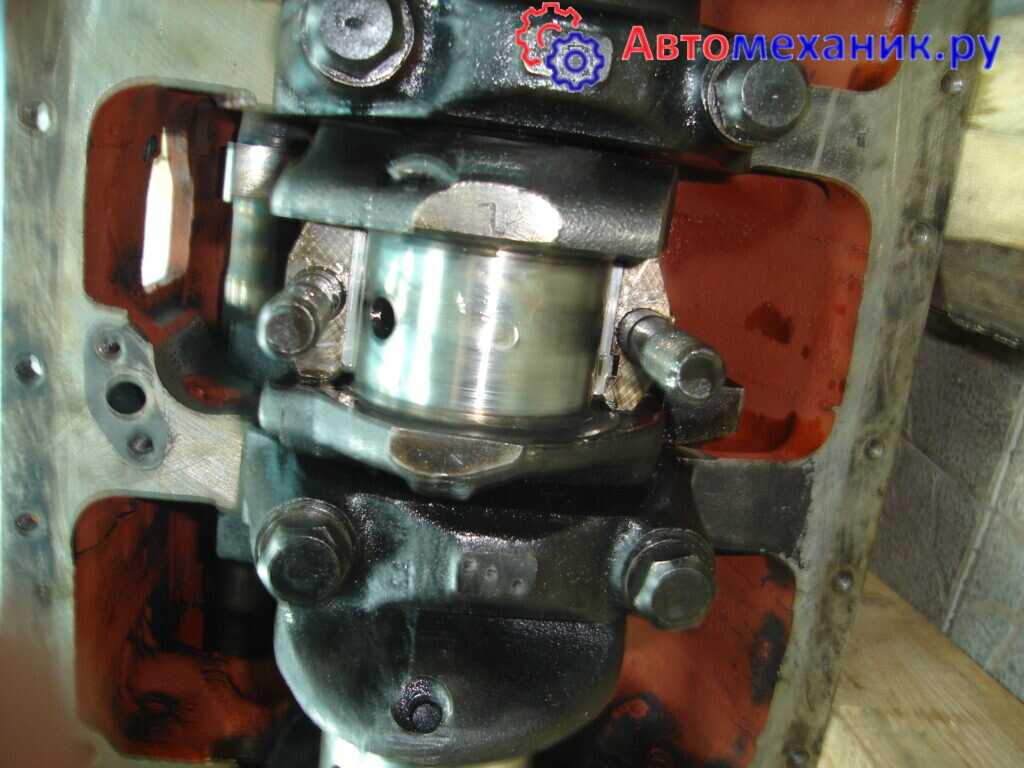

Кривошипно-шатунный механизм двигателя


Кривошипно-шатунный механизм Д-245

На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.

Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.

Газораспределительный механизм

В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:


Газораспределительный механизм Д-245

  • распределительный вал;
  • клапаны;
  • толкатели и коромысла;
  • регулировочные винты;
  • штанги;
  • пружины, оси и стойки коромысел.

Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.

Насос

На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.


ТНВД МТЗ Д-245

Порядок регулировки клапанов двигателя Д 260

Проверка и регулировка зазоров производятся после каждых 500 часов рабочего времени. Величины зазоров между коромыслами и клапанами Д-260 должны соответствовать следующим параметрам:

  1. Для впускных клапанов – 0,25 мм.
  2. Для выпускных – 0,45 мм соответственно.

Последовательность действий:

  • снять крышки ГБЦ;
  • проверить степень затяжки крепежных болтов;
  • провернуть коленвал до перекрытия клапана в 1-м цилиндре;
  • отрегулировать зазоры в следующих клапанах по очередности, (считать от вентилятора): 3, 5, 7, 10, 11, 12-м;
  • провернуть коленвал на один оборот;
  • перекрыть клапан в 6-м цилиндре;
  • произвести регулировку зазоров в: 1-м, 2, 4, 6, 8, 9 клапанах.

Процесс регулировки производится согласно представленной схеме, где 1 – установочный щуп, 2 – регулировочная гайка, 3 – винт.

Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.

Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».

Порядок регулировки

Под регулировкой подразумевается обеспечение регламентированного зазора между плоскостью бойка коромысла и торцом клапанов впуска воздуха и выброса отработавших газов в выпускной коллектор. Последовательность настройки и параметры зависят от модификации силового агрегата и способа подачи воздуха в камеру сгорания. Дополнительно проверяется затяжка гаек фиксации головки к блоку цилиндров, что позволяет снизить вероятность пробоя прокладки и коробления детали из-за неравномерных тепловых деформаций.

Подготовка к регулировке

В процессе подготовки к настройке требуется снять боковины и откинуть крышку капота, а затем отвернуть крепежные гайки и демонтировать защитный металлический кожух, закрывающий детали газораспределительного механизма на головке дизеля. Предварительно с поверхности детали тряпкой, смоченной в керосине или дизельном топливе, удаляется налет пыли и масла. Затем необходимо проверить затяжку болтов, крепящих валик, на котором установлены качающиеся коромысла.

Установка поршня цилиндра ВМТ для регулировки

Для установки поршня первого цилиндра в верхнее положение «такта сжатия» требуется проворачивать коленвал вручную до начала открытия впускного клапана. При этом выпускной клапан должен прекратить движение вверх и закрыться. Коленчатый вал проворачивается при помощи гаечного ключа, который набрасывается на гайку крепления шкива привода вспомогательных агрегатов.

На ранних моделях силовых агрегатов Д-240, оснащенных механическим топливным насосом, допускается выкручивание форсунки. Верхнее положение поршня определяется штифтом, опущенным в отверстие. При обратной установке распылительного узла требуется заменить уплотнительные кольца. Еще одна методика основана на снятии трубки подачи топлива с насоса. В момент достижения верхней точки из плунжерной пары начнется подача горючего. Методика не отличается точностью, поскольку впрыск топлива начинается с опережением (до прихода поршня в ВМТ).

На атмосферных 4-цилиндровых силовых агрегатах Д-50, установленных на тракторах МТЗ-50/52, в картере маховика выполнен сквозной канал с резьбой, в которую вкручивается установочная шпилька (хранится в специальном канале на картере). На шпильке имеется участок без резьбы с закругленной головкой, которая совмещается с выемкой, выполненной в теле маховика. Методика позволяет точно выставить верхнее положение первого поршня.

Установка теплового зазора

Для выдерживания расстояния потребуется отвернуть гайку, удерживающую регулировочный винт коромысла клапана от самопроизвольного проворачивания. Затем следует изменять параметр вращением винта отверткой, регулировка прекращается после достижения расстояния 0,25 мм (одинаково для впуска и выпуска). Затем требуется затянуть гайку ключом и дополнительно проверить значение зазора в паре боек-стержень клапана. Аналогично настраивается расстояние для остальных клапанов. После поворота вала на полный оборот требуется отрегулировать оставшиеся коромысла.

Допускается использовать для регулировки специальный индикаторный прибор КИ9918, который монтируется на тарелку рабочей пружины выбранного клапана при поднятии каретки прибора до верхней позиции (до упора). Затем коромысло совмещается с измерительным стержнем, что позволяет выставить нулевое значение на шкале стрелочного прибора. Отведение коромысла до контакта с приводной штангой позволяет определить текущее значение рабочего расстояния между элементами. Затем производится выставление параметра вращением винта на коромысле.

Год эксплуатации

Проездил с двигателем КамАЗ-740 ровно год, а т.к. мотор был не новый и простоял без работы 3-4 года, то некоторые проблемы с ним конечно же возникали. Поэтому, пришлось заменить :

  1. Болты и маховик, после того как обрезало болты;
  2. Две головки и два поршня, т.к. оборвало клапанное гнездо;
  3. Переключатель гидромуфты, т.к. поплыло масло;
  4. Колечки в ТНВД, т.к. из под секций пошла солярка.

Вот в общем то и все, что мне пришлось делать с КамАЗовским двигателем за 29 тыс. км пробега, которые я накатал за этот год. В целом, мотором остался доволен, он оказался в разы лучше двигателя ММЗ Д-260.5С, но хуже чем Ярославец.

Сфера применения двигателя Д 260

В зависимости от выполняемых работ, дизельные двигатели Д 260 МТЗ входят в комплект с различным дополнительным оборудованием:

  • пневматическим компрессором;
  • насосом рулевого управления шестеренного типа;
  • фрикционами муфты сцепления;
  • контрольными датчиками;
  • радиатором системы охлаждения;
  • элементами электрооборудования;
  • стартером;
  • генератором;
  • турбокомпрессором;
  • топливным насосом ТНВД;
  • масляным насосом;
  • водяной помпой и т. д.

Чаще всего дизельный двигатель Д-260 устанавливается на следующих транспортных средствах:

  1. Энерго-насыщенные колесные тракторы семейства МТЗ-1221.
  2. Зерноуборочная техника.
  3. Кормоуборочные комбайны.
  4. Погрузчики (Амкодор 333В).
  5. Автобусы.
  6. Строительные машины.
  7. Дорожная техника и пр.

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.

На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.

Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106

— Проверяем и регулируем зазор у 8-го и 6-го клапанов

Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).

При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.

Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».

Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.

— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов

Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.

— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов

Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.

— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов

Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.

Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.

Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107

Примечания и дополнения

— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.

Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Источник

Направление поршня при установке

Обычно отверстия под пальцы имеют смещение относительно вертикальной оси поршня в одну сторону. Поэтому поршня имеют направление, в какую сторону они должны быть обращены. На них имеется стрелка указывающая направление в сторону переда двигателя. Либо имеется надпись «Вперед» или «назад».

На поршнях ММЗ д 240 и других модификациях направления установки поршней нет. Отверстия поршневых пальцев сделаны строго по центру вертикальной оси. Поэтому направление поршня не имеет значения. Но имеет значение расположение шатунов.

Какой стороной ставится шатун мтз

Шатуны устанавливаются на палец поршня совместно поршнем. Стопорное кольцо уже установлено. С одной стороны. Осталось вставить палец в поршень с противоположной стороны от стопорного кольца и вставив шатун внутрь поршня установить палец на место. После этого стопорится кольцо с другой стороны пальца. Затем можно устанавливать поршневые кольца. Как было описано выше.

Установка поршней в гильзы цилиндров

Установка поршневой д240 происходит вместе с шатунами. Предварительно необходимо открутить крышки шатунов и установит шатунный вкладыш в шатун. Вкладыш устанавливается таким образом чтобы замок вкладыша попал специальную прорезь в постели шатуна. При установке шатуна с поршнем. Шатун необходимо развернуть таким образом. Чтобы замок вкладыша смотрел в сторону установки топливной аппаратуры. Или в сторону противоположную расположению распредвала.

Из выше сказанного установка поршневой группы двигателя Д 240 имеет две особенности для этого двигателя. Это то, что нет направления установки поршней. И нужно быть очень осторожным при установке гильз в блок. Чтобы не повредить верхнюю кромку гильзы.

Порядок регулировки клапанов двигателя Д 260

Проверка и регулировка зазоров производятся после каждых 500 часов рабочего времени. Величины зазоров между коромыслами и клапанами Д-260 должны соответствовать следующим параметрам:

  1. Для впускных клапанов – 0,25 мм.
  2. Для выпускных – 0,45 мм соответственно.

Последовательность действий:

  • снять крышки ГБЦ;
  • проверить степень затяжки крепежных болтов;
  • провернуть коленвал до перекрытия клапана в 1-м цилиндре;
  • отрегулировать зазоры в следующих клапанах по очередности, (считать от вентилятора): 3, 5, 7, 10, 11, 12-м;
  • провернуть коленвал на один оборот;
  • перекрыть клапан в 6-м цилиндре;
  • произвести регулировку зазоров в: 1-м, 2, 4, 6, 8, 9 клапанах.

Процесс регулировки производится согласно представленной схеме, где 1 – установочный щуп, 2 – регулировочная гайка, 3 – винт.

Меры по предотвращению прихвата и проворота шатунных вкладышей

Отказ очень серьезный, его устранение требует серьезного ремонта двигателя, а иногда и замену коленчатого вала. Основная причина ­ нарушение сроков замены масла и фильтрующего элемента (250 часов!), а также применение не сертифицированных фильтров.
Неразборный фильтрующий элемент в своей конструкции имеет два клапана: противодренажный и перепускной. Назначение перепускного клапана – сохранить фильтр от аварийного разрушения большим давлением масла, которое возникает в случае, когда масло холодное. В этом случае он открывается кратковременно, пропускает масло, тем самым сбрасывает перепад давления до допустимых пределов (до и после фильтрующего элемента), на эту ситуацию механизатор повлиять не может.
А вот в случае несвоевременной замены загрязненный фильтрующий элемент уже не способен пропустить необходимый объем масла и перепускной клапан остается открытым постоянно, т.е. неочищенное масло поступает в двигатель, вызывая износ, задир и прихват шатунных вкладышей коленвала.
В случае применения фильтров меньшего размера происходит аналогичная вышеописанной ситуация,­ маленькая площадь фильтрующего элемента не пропускает необходимый объем масла, также срабатывает перепускной клапан, в систему поступает неочищенное масло.
Масляные фильтры, разрешенные к применению:
­ФМ035­-1012005 ОАО «Автоагрегат» г. Ливны, Россия;
­М5102 ОАО «Дифа» г. Гродно Республика Беларусь.

История двигателя Д-260

Существованию, завод по выпуску моторов в Минске обязан тракторному предприятию (МТЗ), рядом с которым его построили. Начало положено в 1960 году, когда стало ясно, что выпускаемым самоходным установкам не хватает двигателей. Решение о строительстве принято мгновенно и уже через два года на новом конвейере начался серийный выпуск мотора «Д-50». Впоследствии, каждый трактор «Белорус» имел «Минскую» тяговую установку.

Шести камерный двигатель Д 260 МТЗ, это первое изделие подобной конструкции, которое выпустило предприятие. Мотор спроектировали и построили собственными силами, работа велась в 90-х, серия запущена в 92 году. В перечне клиентов состоят свыше 44 предприятий, расположенных на территории: России, Украины, Польши и др. Среди потребителей: «МАЗ», «Ростсельмаш», «КрАЗ». Год 2006 ознаменовался выходом в свет 50000 аппарата, который приобрёл завод «Амкодор-Ударник» (производитель техники для строительства дорог).

Двигатель 260:

Назначение

Как и предшественники, МАЗ 260 разрабатывался как универсальная машина с широкими функциональными возможностями как в гражданской, так и в военной сферах. Мощная, усиленная во всех узлах и агрегатах конструкция указывает на возможность использования КРАЗ 260 как на обычных трассах, так и в условиях сложной дорожной обстановки или на бездорожье. Первоначальным заказчиком машины считается Министерство обороны. К задачам машины относились: перевозка людей и военного имущества, боеприпасов, обеспечение войск топливом, буксировка систем вооружений, установка на шасси систем вооружения, радиоэлектронной борьбы, инженерных машин и другого оборудования. Сфера гражданского применения практически безгранична. Автомобиль оборудованный под определенные производственные цели используется в дорожном строительстве и при возведении зданий, на металлургических производствах, в сельском хозяйстве, при горнодобыче и в лесозаготовительной области и других сферах. В аэропортах и на аэродромах МАЗ 260 используется в качестве топливозаправщиков и аэродромных тягачей.

Переоборудование (установка) ЗиЛ на дизельный двигатель Д-260 (Д260) — 230 л.с.

Так же данная операция целесообразна при невозможности восстановления (ремонта) родного двигателя ЗиЛ-645 и ЗиЛ-508, и нужно произвести замену двигателя.

Переоборудование — ЗиЛ-645 (мотора) замена на дизельный двигатель ММЗ Д-260.5 (Д260) рабочим объемом 7,15л. (230 л.с) – рядная «шестерка» Турбо.

Двигатель Д-260.5 (Д260) является более модернизированным и современным мотором в отличия от двигателя ЯМЗ-236, у которого конструкция не менялась годами. Д-260 более экономичен, а по тягучести и характеристикам даже лучше чем ЯМЗ-236. Сам рабочий объем двигателя говорить, что у Д-260 7,15л в отличии от ЯМЗ-236 у которого 11,15л.

Единственный минус Д-260.5 (Д260), то что он «турбирован», а это накладывает на эксплуатацию ЗиЛ-а определенные обязательства по хорошему топливу и по хорошим моторным маслам.

Данный двигатель прекрасно зарекомендовал себя по своей экономичности, мощности, а так же ремонтопригодности. Он позволит вам прекрасно справляется с перевозками как тяжелых грузов, так и тяжелого оборудования (буровых установок). Прост и удобен в эксплуатации. Если у вас есть вопросы по переоборудованию, замена и установке ЗиЛ на дизельный двигатель Д-260 (Д260), мы ждем от вас звонков (495) 722-59-98 и будем разы ответить на все ваши вопросы. На все выполняемые работы по ремонту и переоборудованию имеются сертификаты соответствия.

автосервис 9-00 до 21-00 часа

8_(495)_722-59988_(926)_607-4340 Виталий 8_(926)_539-6862 Алексей

Источник

Описание мотора

Устройство двигателя Д 260 предусматривает наличие шести камер, выстроенных в ряд и выполняющих четыре такта за цикл. Материал остова установки — чугун, в который запрессованы «мокрые» гильзы. Для большего эффекта охлаждения, применяются масляные распылители, направляющие жидкость в днище вытеснителей. Коленчатый вал из стали, помещён в остов мотора, коренные и шатунные шейки изделия 85,25 и 73мм соответственно. Ход вытеснителя при таких условиях на уровне 125мм, вытеснитель сечением 110мм, выполнен из алюминия, шатуны — стальные.

Головка:

Силовую установку, объёмом 7,12 литра. Головка остова выполнена из чугуна, внутрь изделия вставлены сёдла, обслуживающие 12 клапанов. Распределительный вал мотора расположен внутри остова, передача усилия клапанам происходит посредством толкателя, штанги и коромысла. На одну камеру приходится два клапана — впускной и выпускной, сечением 48 и 42мм соответственно. При проведении планового осмотра, контролируют степень износа, после превышения допустимого уровня, изделия регулируют.

Для питания мотора используют «363» помпу Ярославского завода дизельной аппаратуры. Так же устанавливается турбинный компрессор ТКР 7. Для соответствия постоянно меняющимся экологическим стандартам, приходится дорабатывать и двигатель. Первая доводка проводилась в 1998 году, тогда устройство стало соответствовать требованиям «Евро-1». Череда следующих улучшений пришлась на 2001 и 2005 год, когда мотор довели до «Евро»-2 и 3 соответственно. В последнем случае ради достижения результата применили впрыск Common rail совместно с топливной помпой и электронным управлением «Bosch».

Блок:

4.2 Текущий ремонт составных частей дизеля

Описание последствий отказов и повреждений Возможные причины Указания по установлению последствий отказов и повреждений сборочной единицы Указания по устранению последствий отказов и повреждений
1.Течь охлаждающей жидкости через дренажноеотверстие 1.1.Износ контактирующих поверхностей торцового уплотнения1.2Износ подшипникового узла 1.1Контролируйте уровень охлаждающей жидкости в системе охлаждения при ЕТО1.1.1Осмотрите водяной насос на работающем дизеле после запуска в период прогрева1.2Приложением усилия к шкиву насоса на неработающем дизеле проконтролируйте радиальный люфт в подшипниковом узле Снимите водяной насос с дизеля,разберите насос (п.4.3)Замените сальник водяного насосаЗамените подшипники, корпус водяного насоса (при необходимости)
2.Вибрация насоса, повышенный шум 2.1Износ подшипникового узла 2.1Приложениемусилия к шкиву насоса нанеработающем дизеле проконтролируйте радиальный люфт в подшипниковом узле Снимите водяной насос с дизеля, разберите водяной насос (п.4.3)Замените подшипники, корпус водяного насоса(при необходимости)
3.Отсутствует циркуляция охлаждающей жидкости в системе охлаждения дизеля Проворачивание крыльчатки на валу насоса При контроле температурного режима системы охлаждения дизеля по указателю температуры наблюдается резкий рост температуры охлаждающей жидкости Снимите водяной насос с дизеля,разберите насос (п.4.3)Замените крыльчатку и (или) вал насоса
