Признаки необходимости ремонта ДВС
Причины, по которым работа мотора, нарушаются, выстраиваются в небольшой список, начиная с отказа запускаться и заканчивая плавающими оборотами на холостом ходу (на 127 «движке» эту проблему убрали). Не все поломки заканчиваются капиталкой – когда-то достаточно долить масла, когда-то – подправить настройки ЭБУ.
Снижение компрессии
Снижение компрессии в цилиндрах ниже отметки в 16 атмосфер – плохой знак. Такая высокая граница соответствует степени сжатия – 11.
Стуки в двигателе
Стуки в двигателе могут доноситься с нескольких точек. Это могут быть гидрокомпрессоры, ролики ремня ГРМ или пальцы. А еще причиной стука может быть низкий уровень масла. Ответ на вопрос даст тщательный детальный осмотр всех деталей агрегата и проверка уровня масла.
Сизый дым с выхлопной трубы
Сизый дым, который идет из выхлопной трубы, появляется, если в камеру сгорания попадает масло. Оно может протечь либо с клапанов, либо из-под поршня. Результат один: масло съедается, из трубы валит сизый дым. Когда место утечки будет локализовано, половина проблемы уже будет решена.
Троит мотор
Иногда на морозе мотор может затроить — не пугайтесь этого, потому что это может просто не пробивает одна из свечей. В этом случае советуем просто перезавести мотор и он перестанет троить.
Сколько стоит капитальный ремонт двигателя Приора — средняя цена
Самостоятельный ремонт двигателя Приора 16 клапанов обходится в среднем в 16-20 тысяч рублей. Величина расходов зависит от серьезности поломки и может быть ниже или выше этого среднего диапазона. Ремонт двигателя Приора можно доверить в чужие руки, но тогда за работу придется заплатить – иногда стоимость ремонта доходит аж до 40 тысяч рублей.
Это неоправданно завышенная цифра, потому что, как показывает практика, перебрать «движок» на Приоре, работая в умеренном темпе, можно всего за три дня – а три дня работы точно не стоят таких денег. Не бойтесь не справиться – Ваша Лада проста в ремонте, и, воспользовавшись советами и «обучалками», Вам покорится даже такая непосильная с первого взгляда задача.
Источник
Причины изгиба клапанов
Изгиб клапанов происходит в результате порыва ремня ГРМ или растяжения цепи. Причины носят следующий характер:
- 1. Ремень ГРМ выработал свой строк службы. Если он не менялся в течение пробега автомобиля 120 тыс. км, то его качество уже не будет соответствовать нормам. Рекомендуется после 50 тыс. км проводить необходимый осмотр элемента.
- 2. Установка некачественного ремня ГРМ. Если он был изготовлен организацией, не имеющей лицензию, то риск его порыва существует уже после 7 тыс. км пробега автомобиля.
- 3. Заклинивание помпы, которая входит в систему газораспределения. В случае ее остановки происходит трение металла о ремень. В результате чего он рвется.
- 4. Поломка распределительного вала. Может произойти только в том случае, когда автомобиль прошел более 150 тыс. км. В результате износа деталь заклинивает, и ремень рвется.
- 5. Износ роликов, по которым движется ремень. Со временем на них формируется выработка, что приводит к остановке деталей. Как следствие рвется ГРМ.
- 6. Растягивание цепи. Это возможно из-за применения некачественного металла или естественного износа. В результате происходит проскальзывание зубьев, что приводит к поломке клапанов.
Как узнать загнуло клапана или нет
Если после разрыва ремня ГРМ существует предположение на изгиб клапанов или их поломку, то проверяется это следующим образом:
- 1. Проводится новая установка ремня.
- 2. Начинается медленное проворачивание коленчатого вала. В этот момент существующая неисправность проявляет себя. В случае свободного вращения — двигатель в порядке. При погнутых клапанах движение будет затруднено.
В этой проверке бывают исключения, поэтому на последнем этапе необходима подстраховка. Иногда и при согнутых клапанах двигатель проворачивается свободно. Дополнительно проверяется наличие компрессии. Ее отсутствие указывает на наличие проблемы.
Источник
6 основных причин, почему рвется ремень ГРМ
Чаще всего это происходит из-за безответственной эксплуатации или других неисправностей двигателя, при которых описанная ситуация относится скорее к последствиям, чем к причинам.
1. Заводской брак либо ремень ненадлежащего качества
Есть автолюбители, которым жалко тратиться на замену, они тянут до последнего или ищут дешевые запчасти. Большинство производителей советует выполнять замену ремня ГРМ после того, как автомобиль проехал 60-70 тысяч километров, на что новички не обращают должного внимания. Бывают случаи, когда износ или растягивание этого элемента способствует проскальзыванию или обрыву.
Не стоит забывать о том, что эту деталь лучше не приобретать в дешевых магазинах. Останавливая свой выбор на оригинале, вы отдаете деньги за ремень, который содержит в своей структуре высокопрочный стальной трос. Такой подход не позволяет ремню вытягиваться и рваться. Использование корда из ткани в неоригинальной продукции сильно сокращает срок ее службы, рвется такой ремень ГРМ быстрее.
Именно поэтому производители из европейских стран, а также из Японии и Америки устанавливают на свои автомобили только детали высокого качества. Выбирая дешевые аналоги, будьте готовы к скорой поломке и повреждению ремня.
2. Нарушение правил эксплуатации
Способствуют обрыву ремня ГРМ следующие причины:
- Быстрый старт с места или злоупотребление торможением двигателем. Критический момент при резком ускорении может деформировать деталь.
- Антифриз или масло на ремне. Попадание смазки на резину может стать причиной проскальзывания, скачков через зубья шестерни и приводит к разрыву материала.
- Неверная регулировка привода. Неправильная установка натяжного ролика может привести к чрезмерной нагрузке на ремень, что служит причиной быстрого износа.
3. Естественный износ
Среди основных причин, почему часто рвется ремень ГРМ, можно выделить естественный износ. Каждый автолюбитель, не меняя вовремя ремень, создает вероятность того, что он может оборваться.
Выполняйте установку нового элемента в соответствии с рекомендациями производителя. Пользоваться автомобилем, у которого прошел срок замены ремня ГРМ, крайне нежелательно.
4. Неисправная помпа
Многие автомобили устроены так, что насос охлаждающей жидкости (помпа) вращается от ремня ГРМ. Поэтому неисправная помпа может тоже привести к обрыву ремня. Если помпа перестанет вращаться (заклинит), то ремень ГРМ порвется.
Помпа имеет на своем корпусе отверстие, которое позволяет определить степень ее износа. Наличие охлаждающей жидкости в нем свидетельствует о том, что агрегат подлежит замене. Но некоторые умельцы умудряются закрутить в него болт, тем самым избавившись от капель, и продолжают пользоваться авто как ни в чем не бывало. На отечественном авто такую картину можно встретить чаще всего.
5. Ошибки при установке ремня
Неверные действия при установке могут способствовать обрыву ремня. Приведем примеры:
- Сильная натяжка ремня сокращает срок его службы. Помпа, приводимая в движение ремнем, в случае чрезмерной натяжки начнет «завывать» и может заклинить.
- Не затянутые болты на натяжном, обводном ролике или на шкиве коленвала и рапредвала могут открутиться. Если же, наоборот, переусердствовать при затяжке шпильки, например, на натяжном ролике, это приведет к ее деформации. Изменится положение относительно других элементов, и ремень начнет съезжать.
6. Ремень может оборваться и в случае, когда вы пытаетесь завести автомобиль с толкача.
Также при этом есть вероятность среза зубьев у ремня, среза болтов крепления маховика, его обрыва и т. п.
3 способа защитить клапана от загиба при обрыве ремня ГРМ и почему это важно
Не секрет, что ремень газораспределительного механизма подлежит замене через каждые пройденные 60-70 тыс. километров, однако многие водители по разным обстоятельствам пренебрегают этим предписанием. Результатом становится разрыв ГРМ с обязательно последующим за ним гнетом моторных клапанов, который, кстати, может произойти и раньше превышения заявленного запаса прочности ввиду воздействия на элемент различных негативных факторов.
Почему загибает клапана и возможные риски
К сожалению, потеря целостности ГРМ вне зависимости от типа его привода (ременного или цепного) практически всегда влечет за собой загиб клапанов в двигателе, что чревато серьезными последствиями в виде усложнения ремонтного процесса и, как следствие, его максимального удорожания. Так, мастерам придется не только менять газораспределительный элемент, но и полностью разбирать двигатель, дабы заменить погнувшиеся клапаны и поршневую систему, и иногда проще купить новый мотор, чем оплачивать ремонт старого.
А для того чтобы избежать столь негативных последствий, необходимо понять сам механизм поломки, а также понимать последствия:
- Так, в абсолютном большинстве случаев клапанная деформация происходит в следствие обрыва шлейфа или растяжения цепи, в результате чего происходит моментальная остановка распределительного вала при продолжающем свою работу коленвале.
- В итоге клапаны уходят в цилиндр, тогда как им навстречу поднимается поршень, со всей силой бьющий по клапанным тарелкам и сгибающий стержни, после чего двигатель останавливается, и дальнейшая его эксплуатация становится невозможной.
- Если же продолжить ездить на таком моторе, то следующими выйдут из строя поршни и, как следствие, головки цилиндров, со всеми вытекающими отсюда последствиями. Если поршни полностью вышли из строя, их нужно заменить. Предлагаем вам приобрести качественные кованы поршни. Смотрите подробнее тут.
Что касается причин, провоцирующих разрыв ремня ГРМ или растяжение звеньев его цепи, то к наиболее распространенным из них относятся:
- износ;
- неправильная замена;
- использование некачественных комплектующих при повторной установке;
- образование течи технических жидкостей.
Важно помнить, что любой из этих факторов обязательно повлечет за собой гнет стержней, если конечно, речь не идет об эксплуатации предыдущих поколений автомобилей отечественного производства, в конструкции которых по умолчанию были предусмотрены специальные поршневые выемки, предотвращающие прямое столкновение с клапанами. И сегодня все большее количество новых моделей российских автоконцернов оборудуются подобной защитой, что позволяет избежать столь серьезных повреждений
Формирование углублений в поршне
Примечательно, что некоторые народные умельцы сами выполняют такие выемки на поршневых элементах, благодаря чему даже в случае повреждения привода резкая остановка распредвала не повлечет за собой сгибания и поломки стержней, которые просто упрутся в предусмотренные углубления и останутся там.
Главное, соблюсти соответствие расположения и габаритов выемок стержневым головкам, иначе можно нажить себе еще более серьезные проблемы, чем деформация.
Кроме того, подобная модернизация приводит к тому, что двигатель теряет в своей мощности до 7%, и любителей динамичной езды вряд ли устроят такие особенности, хотя они никак не влияют на расход ГСМ.
Настройка работы блока управления двигателем
Еще один эффективный и более щадящий способ защиты сводится к регулировке функционирования двигательного блока управления, которым должны заниматься исключительно квалифицированные специалисты. Итогом проведенной работы станет более корректная и высокоэффективная работа силовой установки.
Установка прокладки
Так как в зону риска столкновения попадают считанные миллиметры клапанных тарелок, некоторые мастера предпочитают нивелировать это расстояние с помощью обычной прокладки, которая также не будет допускать прямого столкновения в случае обрыва ГРМ.
Однако и эта схема имеет серьезный недочет, который сводится к снижению динамических характеристик авто ввиду образования физических зазоров и снижения контактности между основными элементами основного агрегата.
Именно поэтому лучший способ перестраховаться от подобных поломок заключается в регулярной диагностике состояния всех узлов и систем транспортного средства с обязательным выполнением их своевременной замены или качественного ремонта.
(32 votes, average: 2,28 5) Загрузка…
Основные причины прогара клапанов
Причины детонации:
2. Нарушение теплового зазора
Если тепловой зазор в клапанном приводе слишком мал, клапан неплотно прилегает к седлу, из-за чего нарушается отвод тепла. Из-за постоянного перегрева в головке клапана появляются трещины, а наиболее теплонагруженные частицы и вовсе откалываются.
Неправильная регулировка выпускных клапанов также может стать одной из причин детонации, так как при высокой температуре появляется риск предпламенных реакций.
3. Влияние позднего и раннего зажигания
При несвоевременном начале горения ТПВС клапана переживают повышенные термохимические нагрузки. Так, при раннем зажигании смесь поджигается раньше расчетного времени приближения поршня к ВМТ. Поэтому пик давления в цилиндре нарастает ранее идеальных 10-15º после ВМТ. Поршень, клапаны и стенки камеры сгорания при этом переживают чрезмерные термические и ударные нагрузки.
Слишком позднее зажигание приводит к тому, что смесь еще активно догорает, когда выпускные клапаны начинают открываться. Опять-таки повышенные термические нагрузки приводят к прогару выпускных клапанов.
Трансмиссия
Для Chery Fora предусмотрена лишь одна коробка – 5-скоростная механика. Владельцы часто сетуют на затруднения с переключением передач. В процессе эксплуатации приходится сталкиваться с обрывом тросика механизма выбора передач, подтеканием сальников приводов и преждевременным износом подшипников.
Особую осторожность следует проявлять при закручивании сливной пробки. Если переусердствовать, корпус коробки может лопнуть
Сцепление служит более 150-200 тыс. км, а вот выжимной гидравлический подшипник может сдаться через 100-150 тыс. км. Стоимость нового выжимного – 2 000 рублей, а полного комплекта сцепления – около 15 000 рублей.
Ремонт

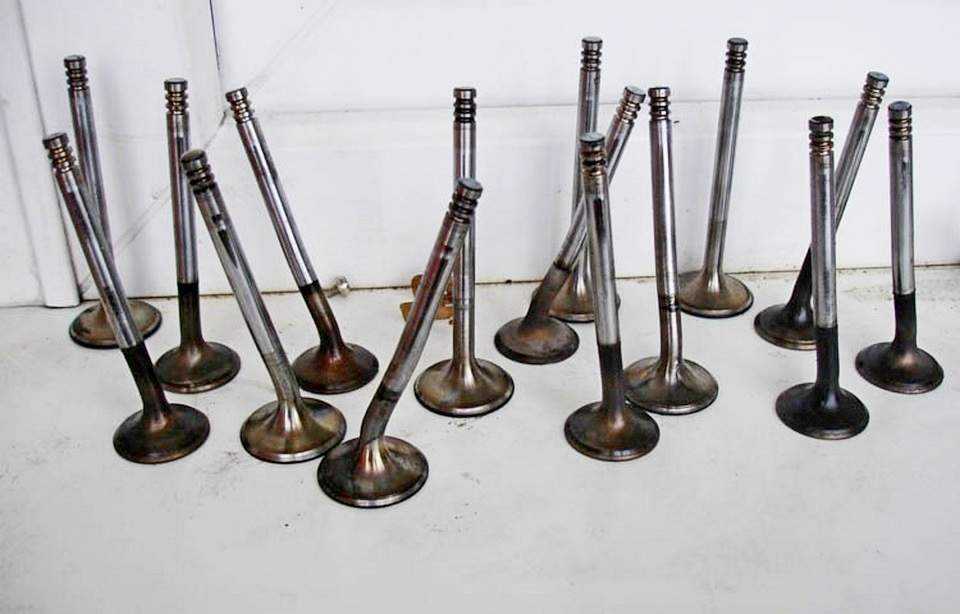

Загнутые клапана двигателя авто
Если Вы выправите клапан “на глазок”, то рискуете нажить себе ещё неприятностей. Восстановленный кустарным способом клапан вряд ли будет соосен с направляющей втулкой и плотно прижмётся к седлу. А если захотите “чуть-чуть” подровнять стержень, то он будет работать как насос, выкачивая масло в камеру сгорания – никакой колпачок не удержит. Благоразумнее всего будет как можно тщательнее произвести дефектовку других деталей. Ведь ударом может повредить направляющие втулки, сёдла клапанов. Известны случаи, когда загибало шатуны. Поломка коромысел тоже не редкость.
Модели ВАЗовских двигателей, клапана которых не “боятся” обрыва ремня ГРМ :
ВАЗ 2111 1,5л; ВАЗ 21083 1,5л; ВАЗ 11183 1,6л (8ми клапанный); ВАЗ 2114 1,5л и 1,6л( оба 8ми клапанные)
Известно, что старые 8-ми клапанные “опелевские” двигатели (такие, как на DAEWOO Nexia и Chevrolet Lanos), тоже спокойно переносят эту неприятность.
Как правило, если у человека на любимом авто погнуло хотя бы один клапан, пусть даже однажды, такой человек уже начинает понимать, что даже “железки” не имеют железного терпения и постарается стать хорошим хозяином своего “коня”. Клапана нуждаются в регулярном внимании.
В заключение, нелишним будет добавить – следите за своим авто, не сомневайтесь, есть ли повод “заглянуть под капот”.
Источник
Прогорел клапан или проблемы с поршневой?
Прогоревший клапан – далеко не единственная причина снижения компрессии в цилиндре. Поэтому следующие шаги помогут нам понять, прогорел клапан либо это проблемы с поршневой системой.
Самый примитивный тест – залить в «подсевший» цилиндр несколько кубиков моторного масла, после чего повторить замер. Если компрессия возросла, значит, причина не в прогоревшем клапане, а в цилиндро — поршневой группе (ЦПГ).
Вытащите щуп и посмотрите на количество газов, вырывающееся из отверстия. Если двигатель сильно сапунит, причина в поршневой. Если же система вентиляции картерных газов справляется со своей задачей, прогорело седло клапана или же сам клапан. В более продвинутом варианте диагностики специальным прибором измеряется объем картерных газов.
Чтобы определить прогар клапана, а не поршня, осмотрите цилиндр с помощью эндоскопа. Заглянув внутрь двигателя, вы увидите прогоревший клапан. Если поршень остановился вверху и нет возможности развернуть камеру, чтобы посмотреть вверх, слегка покрутите мотор стартером либо ключом за шкив коленчатого вала.
Как понять, что клапана погнуло
Если слетел ремень ГРМ или его оборвало, мотор моментально глохнет. Большинству и в ум не придет, что проблема серьезная. Ну заглохла, значит, заведу снова и поеду
Здесь важно прислушаться к мотору. Если стартер вращается быстрее чем раньше, больше крутить ключом не стоит – ремень точно порван
Ну а лучше открыть капот и заглянуть под кожух.
Если кожух намертво прикручен, можно пойти другим путем – открутить крышку маслозаливной горловины и проверить, вращаются ли кулачки распредвала при запуске (конечно, без помощника здесь не обойтись).
Незнающие водители до последнего крутят стартером в надежде, что двигатель вот-вот запустится. В это время поршни просто прожевывают все клапаны по очереди. Поэтому если машина вдруг заглохла – смотрим под кожух ремня или при первом запуске, услышав «свободный полет» поршней, тут же глушим мотор. Как запускается ДВС с порванным ремнем послушайте в видео.
Теперь о клапанах. Не всегда их гнет, а иногда ломает только часть. Определить это можно, замерив компрессию. При малейшем изгибе тарелки сильно проседает компрессия. Такой мотор может даже запуститься, но работает крайне неустойчиво — троит.
Есть и другой способ проверки:
подбирается кусок толстого шланга длиной 5-10 сантиметров (диаметр должен соответствовать свечному колодцу);
выкручивается свеча, поршень устанавливается в положение ВМТ (в этот момент впускные и выпускные клапана полностью закрыты);
устанавливается шланг и внутрь накачивается воздух из компрессора.
Простая замена ремня ГРМ на Vortex Estina с двигателем 2,0 Acteco
Итак, наконец, то к нам и приехал детище русско-китайского автопрома. Встречаем, Vortex Estina с двигателем 2,0 Acteco, замена ремня ГРМ на 120000 километрах пробега. Вообще автомобиль интересен не только своим происхождением, поскольку это Chery Fora, он же Chery A5 произведенная на ТАГАЗе, но и своим двигателем. Хоть на нем и красуется логотип Чери и называется Acteco SQR484F это всем давно известный двигатель от концерна Mitsubishi серии 4G6.
Существует официальная процедура замены ремня ГРМ на данном двигатели, при которой необходимо снять клапанную крышку, соответственно поменяв потом ее прокладку, выставить ВМТ, заблокировать распредвалы и так далее, если вам интересно можете прочитать в статье про Тинго. Мы же пойдем простым давно проверенным путем. Нанесем несколько меток и воспользуемся маленькой хитростью, о которой вы узнаете в дальнейшем.
Инструмент для замены ремня ГРМ здесь стандартный, набор ключей и шестигранников, а так же нам понадобится зубр, чашка кофе и час свободного времени.
Снимаем декоративный пластик вмести с патрубком дроссельной заслонки.
Снимаем переднюю защитную крышку ремня ГРМ, открутив пять шестигранников на пять.
Для наглядности покажем на снятой крышке.
Ключом на 16 против часовой стрелки проворачиваем натяжной ролик сервисного ремня до его полного ослабления. После снимаем ремень генератора.
Отворачиваем шесть болтов на тринадцать и снимаем шкив коленвала. Центральный болт не откручиваем.
На коленвале видим метку. За болт проворачиваем коленвал, по часовой стрелки, таким образом, что бы метка смотрела вниз.
Через дощечку поддамкрачиваем двигатель т откручиваем опору двигателя от подушки и блока целиндров.
Демонтируем обводной ролик сервисного ремня.
Откручиваем шесть болтов на десять нижней защитной крышки ремня ГРМ и снимаем последнею.
Помечаем расположение распредвалов.
А так же положение коленвала, для надежности поставим две метки.
После этого применяем маленькую хитрость, стопорим распредвалы за их звездочки с помощью зубра. Только будьте аккуратны и не повредите звездочки, зубр настраиваем таким образом, что бы он защелкивался усилием одной руки и ставим его в месте наибольшего приближения обеих звездочек распредвалов.
Откручиваем натяжной ролик и два обводных или как их называют в быту, паразитных. Снимаем старый ремень ГРМ.
Типичные проблемы и неисправности
Первые очаги коррозии можно обнаружить на колесных арках, а порой и внутри багажника. Последнему способствует попадание воды через прохудившиеся уплотнители задних фонарей.
Хром на молдингах дверей и ручке КПП, а так же краска на руле, как правило, слезали уже через 30-40 тыс. км.
Генератор может потребовать внимания после 150 000 км. Приходится менять подшипники, реле регулятора напряжения или изношенный щеточный узел (около 5 000 рублей).
Проблемы с охлаждением салона зачастую вызваны трещинами в радиаторе кондиционера или в трубках. Кроме того, порой перегорает резистор в блоке управления климат-контроля.
В холодное время года многие владельцы отмечают низкую эффективность системы отопления. Одна из причин – неудачная конструкция. Другая – заклинивание воздушной заслонки (около 2300 рублей).
Как узнать гнет ли клапана?
В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «гнет клапана». Даже если у вас в руках есть информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она является достоверной.При желании проверить наличие вероятности загиба поршнем клапанов при обрыве ремня ГРМ необходимо снять ремень, выставить первый поршень у ВМТ, провернуть на 720 градусов распредвал. Если все прошло хорошо и он не уперся, можно продолжать проверку – переходить на второй поршень. Когда и там все нормально, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.
| Во избежание данной проблемы (загиб клапанов при обрыве) необходимо постоянно держать под контролем состояние и натяжение ремня ГРМ. При появлении малейшего незнакомого шума при работе, сразу же необходимо стараться выяснить причину его возникновения, осмотреть состоянием роликов и помпы. |
При покупке подержанного автомобиля, произведите незамедлительную замену ремня ГРМ не зависимо от того, что вам рассказал продавец. И тогда такой актуальный вопрос как гнет ли клапана при обрыве Вас беспокоить не будет.
Шестеренчатая передача:
- поломка корпуса шестерни;
- выкрашивание зубьев.
Последствия обрыва ремня ГРМ
Некоторых любознательных автомобилистов интересует вопрос: можно ли загнуть клапана стартером? Ответ – легко! Просто не устанавливайте звёздочки или шестерни ” по меткам” – и ключ на старт! Если двигатель запустится, то Вы сразу научитесь распознавать симптомы загнутых клапанов. Хотя, если не сильно “промахнётесь”, то все можно исправить, собрав привод ГРМ по правилам. Если погнут всего один клапан, работа двигателя будет неровной. Даже если это V-образная “шестёрка” – услышите. Если после восстановления привода распредвала двигатель работает ровно и развивает прежнюю мощность, то Вам повезло и завод-изготовитель предусмотрительно поставил поршни с достаточными углублениями в днищах. Но, к сожалению, не всегда это возможно. В первую очередь при проектировании мотора конструктор добивается сочетания многих, казалось бы, противоречивых, качеств своего “детища”. Допустим, таких, как экономичность и мощность. Это может в какой-то мере служить оправданием того, что на 16-ти клапанных моторах зачастую гнёт клапана при обрыве ремня ГРМ.
Особенно остро такие проблемы стоят перед создателями дизельных двигателей, в которых сжатие и необходимое завихрение топливной смеси задают мощностные характеристики. Поэтому камера сгорания выполняется в днище поршня и имеет зачастую прихотливую форму.
Тем не менее, за этим стоит точный расчёт и моделирование вихревых потоков на компьютере. Такие камеры называются неразделёнными и делать углубления для клапанов нецелесообразно с точки зрения качественного распыления и максимально эффективного сгорания топливной смеси. Поршень же почти вплотную приближается к головке блока. Поэтому пока неизвестно достоверно, есть ли дизели, на которых “не гнёт клапана”. Хотя, возможно, человеческий гений справился и с этой бедой.
Какие неприятности с двигателем подстерегают владельцев Калины
С проблемой сгибания клапанов автовладельцы столкнулись еще на первых моделях «восьмерки». Установленный на них двигатель, объемом 1300куб.см, при обрыве ремня загибал клапана.
Эта проблема связана с несколькими причинами, такими как, заклинивание помпы и натяжных роликов, износ или некачественное изготовление ремня газораспределительного механизма (ГРМ).
В момент обрыва ремня ГРМ распределительный вал останавливается в том положении, в котором произошел обрыв, а коленчатый вал, продолжая вращаться, толкает поршни навстречу открытым клапанам. В результате происходит их столкновение, ведущее к повреждению клапанов и поршней.
При таком столкновении может повредить не только поршни, но и стенки цилиндров, и шатуны. В этом случае ремонт автомобиля будет очень дорогостоящим и трудоемким.
На некоторых типах двигателей автомобилей ВАЗ, этого удалось избежать. В таких двигателях на поршнях отлиты специальные углубления для клапанов, поэтому при обрыве ремня, столкновение не происходит.
На Ладе Калине устанавливались несколько типов двигателей. Давайте рассмотрим, какие из них являются опасными, а какие безопасными и почему гнет клапана на Калине, при обрыве ремня.
Почему гнет клапана

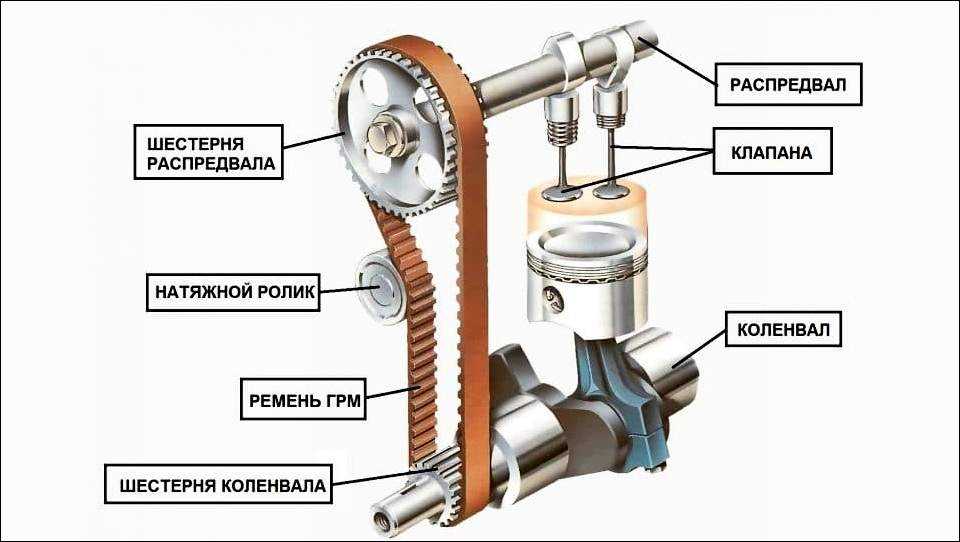

Для начала немного теории. Число клапанов в ДВС может быть разное (вплоть до 32), но мы будем рассматривать 8-ми и 16-клапанные моторы, коих 90% на наших улицах.
Клапаны служат для подачи горючей смеси в цилиндр и вывода газов после рабочего хода поршня. Управляет их открытием и закрытием распределительный вал. Последний в свою очередь приводится в действие коленчатым валом (в нашем случае – посредством ремня).Не будем углубляться, какие зазоры должны быть между кулачками и как сказывается глубина хода клапана на работе ДВС. Просто знайте: впускные и выпускные клапана должны открываться и закрываться, строго соответствуя текущему такту работы двигателя. А ниже оставим краткое видео, поясняющее работу ДВС.
Если привод рвется, теряется связь между распределительным и коленчатым валом. Что происходит? Первый вал резко останавливается, клапана «зависают». А вот второй по инерции продолжает вращаться. Соответственно, поршни двигаются вверх. Достигая верхней «мертвой» точки, днище поршня попросту ломает тарелку и стержень зависшего клапана.
Так происходит в каждом цилиндре — где‐то в большей мере, где‐то в меньшей. Но исход один — клапана на выброс. Если при обрыве ремня ГРМ под замену пошли только клапана, поздравляем! Вы — счастливчик. Обычно приходится проводить капитальный ремонт двигателя: меняют поршни, шатуны, распредвал и даже головку блока.
Неочевидная причиной загиба клапанов- заклинивший водяной насос. Некоторые просто забывают о нем, когда меняют ремень ГРМ. Да, помпа служит дольше (120-200 тысяч), но она все же не вечная. Лучший способ обезопасить себя — заменить вместе и помпу. Если она заклинит, мотор получит двойной удар — перегрев и загиб клапанов. Восстанавливать после такого уже будет нечего.
Ремень – это расходник, и со временем он теряет прочность. Резина становится жесткой, появляются трещины. Корд растягивается, а местами появляются надрывы. Все это увеличивает шансы на обрыв ремня ГРМ (или как минимум, перескок на пару зубьев).
Причины обрыва ремня ГРМ
Наиболее распространенные причины, которые приводят к обрывам приводного ремня, – это несоблюдение владельцами предписаний производителя по замене. Когда машина новая и находится на гарантии, то владельцы очень редко заглядывают под капот – всю работу по обслуживанию выполнит официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.
Нередко может выйти из строя помпа. Во многих моделях авто она приводится от ремня ГРМ. Если помпа выходит из строя, то систему заклинит, а ремень протрется за несколько часов. Также одна из самых популярных причин – это некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.
Могут выходить из строя и распределительные валы, а также натяжные ролики механизма ГРМ. Последние отваливаются или же могут заклинить – ремень или слетает с шестеренок или происходит обрыв. Вот из-за чего на ВАЗ загнуло клапаны.
С ремнем может случатся не только обрыв. Нередко зубья срезаются, а обнаружить их не так просто. Зубья могут проскакивать, если поломалась пружина натяжного ролика. На некоторых моторах шестеренка распределительного вала имеет специальную коническую посадку. В качестве страховки от проворачивания шестерни служит только затянутый болт. Если его не дотянуть, то есть риск, что шестерня провернется, а в результате гнет клапаны. Замена — единственный выход из ситуации.
- На аварийную лампу показывающую степень давления масла
- На состояние сальников – Если они пришли в негодность и пропускают масло на ремень ГРМ он быстро выйдет из строя. Главным свидетельством протечек служат масляные пятна на асфальте или поверхности мотора.
- Избегайте , так как подобные рывки могут спровоцировать обрыв уже после 20 тыс. км пробега
Даже при соблюдении всех советов, нельзя быть уверенными в том, что он не порвётся в дороге, поэтому, полезно будет иметь комплект инструментов и новый ремень для быстрого осуществления замены.
Признаки прогара клапана
В случае прогорания в цилиндре на такте сжатия не развивается достаточное давление, так как часть топливно — воздушной смеси (ТПВС) просачивается через клапан. Поэтому сгорание в таком цилиндре происходит неправильно либо отсутствует полностью, что естественным образом отображается на работе двигателя.
Симптомы прогара клапана:
В автомобилях с функцией самодиагностики на приборной панели загорится сигнальная лампа Check Engine. Считав диагностическим прибором неисправности, вы, скорее всего, увидите ошибки по пропускам зажигания, бедной/богатой смеси. Первый тип ошибки регистрируется вследствие неравномерности вращения коленчатого вала, возникающей при неисправности в каком-либо из цилиндров. Второй связан с неправильным горением в неработающем цилиндре, вследствие чего часть ТПВС летит в выхлопной тракт, сбивая с толку кислородный датчик (лямбда-зонд).
После выявления кода неисправности по конкретному цилиндру можно смело выкручивать свечу для замера компрессии. Если же ошибок нет, придется прибегнуть к более искусным методам диагностики.
Автомобили, на которых НЕ загнёт клапана при обрыве ГРМ (список).
При возникновении неисправностей в системе ГРМ можно столкнуться с таким явлением, как деформация клапанов. Происходит это из-за столкновения поршней с клапанами, двигающимися с высокой скоростью. Однако, далеко не все двигатели подвержены этой проблеме. В некоторых случаях загибания клапанов, а следовательно и дорогостоящего ремонта, можно избежать.
Повреждения внутренних элементов двигателя далеко не всегда связаны с обрывом ремня или цепи ГРМ. Даже перескок элемента на несколько зубьев может привести к загибанию клапанов
. Зачастую это происходит из-за несвоевременного обслуживания автомобиля. Низкий уровень качества комплектующих и ошибки при установке — ещё одна распространённая причина проблем с системой ГРМ.
Избежать загибания клапанов можно в том случае, если поршни двигателя имеют специальные канавки. Это позволяет избежать столкновения металлических изделий. Владельцу автомобиля достаточно поменять ремень или цепь ГРМ, после чего двигатель будет работать, как и прежде. Если же клапана загнёт, то возникнет необходимость в серьёзном ремонте
Перейдём к нашему списку и начнём с двигателей АвтоВАЗа. Наименования не распределены по моделей, так отечественные силовые агрегаты одной версии встречались на разных автомобилях.
Стоит отметить, что в 2021 году «АвтоВАЗ» вернул «безвтыковые» поршни на ряд моделей. Рекомендую искать информацию по конкретной версии двигателя в Сети.
На автомобилях группы VAG (Volkswagen, Audi, Skoda и т.п.) «безвтыковые» двигатели представлены в основном старыми образцами, которые на наших дорогах уже почти не встречаются:
Список двигателей без проблемы загибания клапанов на «Опеле» выглядит так:
По «Тойоте» данные сильно расходятся. У одних автовладельцев клапана загибает, у других такой проблемы нет на аналогичном двигателе. Приблизительные данные выглядят так:
Остальные автопроизводители имеют куда более скромный список «безвтыковых» двигателей:
- «Дэу»— не гнёт на «Ланосе» и «Сенсе» 1.3 литра, Нексиях 1,6 и 1,5 (до 2008 г. в.);
- «Киа» — дизельный D4EA;
- «Пежо» — дизельный 607 2,2 литра, «Боксер»;
- «Форд»— «Сиерра» 8-кл., «Фокус» 1-го поколения 2,0 литра;
- «Митсубиси»— «Паджеро» 2-го поколения 3,0 литра;
- «Ниссан»— серии двигателей RB\VG\VE\CA;
- «Мазда»— «Кседос», 323;
- «Субару»— «Легаси» 90-х годов.
- » Джили»— модели CK и MK с 1,5-литровым двигателем.
